隔膜式计量泵使用说明书
机械隔膜计量泵(自动加药装置)使用说明书
机械隔膜计量泵（自动加药装置）使用说明书使用前请仔细阅读本说明书，并妥善保管一、综述J xM-IJ XM-II二个系列机械隔膜泵是我厂设计开发的往复式化合物投加泵。
J XM-Ⅰ泵的输送流达500Lh，压力达1.2MPa，取决于泵型号)；J XM一Ⅰ泵的输送流量能力达1400L/h.压力达1MP(取决于泵型号)。
这两个系列泵的特点是机械驱动隔膜，隔膜取消四氟薄膜与橡胶、铁芯复合的结构型式，增大了隔膜行程，冲程调节机构集于可变偏心机构的工作原理，替代了传统的偏心凸轮的有效冲程调节设计形式。
这种设计显著地减小了压力和流量的脉动程度，使流量在10~100%的范围内，稳定性精度可控制在±2%。
1.2、泵的运行原理泵由两大部分组成：动端部分和液力端(泵头)部分。
泵的输出流量取决于传动端的冲程速度，隔膜(泵头)直径和隔膜冲程长度。
在泵运行或停止时，均可以通过凋节冲程调节手轮来改变冲程长度，传动机构根据可变偏心机构原理工作，即电机旋转驱动蜗轮副进行减速，由蜗轮减速部件驱动可变偏心曲轴旋转，可调式偏心曲轴通过连杆将往复式运动传递给隔膜，使隔膜产生挠曲变形。
通过改变连杆上的可变偏心曲轴的位置，就可调转冲程长度。
泵在吸入冲程时，隔膜开始向后运动，泵头内的压力立刻降低；当泵头压力低于吸液管路压力时，吸入口单向阀的阀球被向上“推开”，进口管路中的介质进入泵头腔室内。
当吸液冲程结束时，隔膜运动瞬时停止，泵头内的压力与吸液管路中的压力持平，吸入口单向阀球复位。
泵在排出冲程时隔膜开始向前运动，泵头内的压力立刻升高。
当泵头压力高于排出管路压力时，排出单向阀球被向上“推开”，泵头内的液体进人出液管路，当排出口冲程结束时，隔膜再一次瞬时停止运动。
泵头内的压力与排出管路的压力相同，排出口单向阀球复位，然后再开始下一个循环。
在吸人冲程中，泵头内的压力必须高于物料蒸汽压，如果液体压力低于其气化压力，就会发生气穴现象，影响泵的性能。
机械隔膜计量泵(自动加药装置)使用说明书
机械隔膜计量泵（自动加药装置）使用说明书使用前请仔细阅读本说明书，并妥善保管一、综述J xM-IJ XM-II二个系列机械隔膜泵是我厂设计开发的往复式化合物投加泵。
J XM-Ⅰ泵的输送流达500Lh，压力达1.2MPa，取决于泵型号)；J XM一Ⅰ泵的输送流量能力达1400L/h.压力达1MP(取决于泵型号)。
这两个系列泵的特点是机械驱动隔膜，隔膜取消四氟薄膜与橡胶、铁芯复合的结构型式，增大了隔膜行程，冲程调节机构集于可变偏心机构的工作原理，替代了传统的偏心凸轮的有效冲程调节设计形式。
这种设计显著地减小了压力和流量的脉动程度，使流量在10~100%的范围内，稳定性精度可控制在±2%。
1.2、泵的运行原理泵由两大部分组成：动端部分和液力端(泵头)部分。
泵的输出流量取决于传动端的冲程速度，隔膜(泵头)直径和隔膜冲程长度。
在泵运行或停止时，均可以通过凋节冲程调节手轮来改变冲程长度，传动机构根据可变偏心机构原理工作，即电机旋转驱动蜗轮副进行减速，由蜗轮减速部件驱动可变偏心曲轴旋转，可调式偏心曲轴通过连杆将往复式运动传递给隔膜，使隔膜产生挠曲变形。
通过改变连杆上的可变偏心曲轴的位置，就可调转冲程长度。
泵在吸入冲程时，隔膜开始向后运动，泵头内的压力立刻降低；当泵头压力低于吸液管路压力时，吸入口单向阀的阀球被向上“推开”，进口管路中的介质进入泵头腔室内。
当吸液冲程结束时，隔膜运动瞬时停止，泵头内的压力与吸液管路中的压力持平，吸入口单向阀球复位。
泵在排出冲程时隔膜开始向前运动，泵头内的压力立刻升高。
当泵头压力高于排出管路压力时，排出单向阀球被向上“推开”，泵头内的液体进人出液管路，当排出口冲程结束时，隔膜再一次瞬时停止运动。
泵头内的压力与排出管路的压力相同，排出口单向阀球复位，然后再开始下一个循环。
在吸人冲程中，泵头内的压力必须高于物料蒸汽压，如果液体压力低于其气化压力，就会发生气穴现象，影响泵的性能。
米顿罗G系列M型隔膜计量泵使用说明书GM_HC.339-0080-000.02_2013.RevG
2.2 泵的保存
临时性保存 ( 少于六个月 )
在原来包装内部加 一 层保护，从而与外界环境隔离 。 如在潮湿气候条件下，校长期保存程
序进行 。 长期性保存(长于六个月 ) 设备保存的基本条件是防止内、外部零件的腐蚀 。 此类腐蚀是由昼夜变化、季节变化所造
成的 。 阻止由于此类变化引起的水蒸汽和其他有害 气 体的产生是不现实的，所以必须保护设备
吸程
最大吸程 2m 水柱
3
第 2 节安装
2 . 1 开箱
当承运人接受泵时，泵就将从工厂或代理商的仓库运往用户 。一 切在运输过程中发生的损
坏，客户都应立即通知承运人并要求索赔 。
在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏 ， 打开包装，确认所 有物品包括 附件都完好，数量正确，并与装箱单核对无误 。
图 11 GM0002 -GM0010 高粘度液力端
囱 12
GM0025- GM0050 PVC , PVDF
&混合物液力端
图 13 GM0025 -G M0050 不锈钢和浆料液力端 图 14 GM0025-G M0050 高粘度液力端 图 15
图
GM 0090-GM0500 中间段 16 GM0090-G M0500 PVC , PVDF
维修或更换将以现场服务或设备返广两种形式进行 I 视具体情况而定 。
自
第 1 节说明
川综述
录
'A
1. 2
工作原理
句， ， 缸句‘ d
1.3性能参数 第 2 节安装
2. 1 开箱
A丛寸
A"丁 A寸 U，、dp3roforor00
2 .2
2.3
2.5
液压隔膜式计量泵操作规程

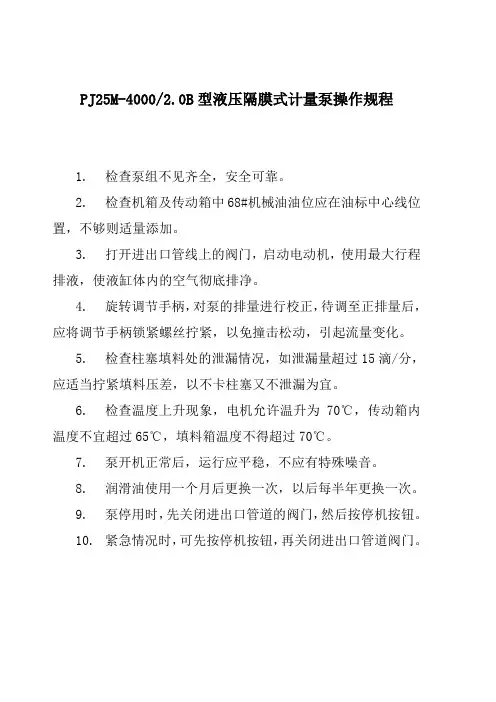

PJ25M-4000/2.0B型液压隔膜式计量泵操作规程
1.检查泵组不见齐全，安全可靠。
2.检查机箱及传动箱中68#机械油油位应在油标中心线位置，不够则适量添加。
3.打开进出口管线上的阀门，启动电动机，使用最大行程排液，使液缸体内的空气彻底排净。
4.旋转调节手柄，对泵的排量进行校正，待调至正排量后，应将调节手柄锁紧螺丝拧紧，以免撞击松动，引起流量变化。
5.检查柱塞填料处的泄漏情况，如泄漏量超过15滴/分，应适当拧紧填料压差，以不卡柱塞又不泄漏为宜。
6.检查温度上升现象，电机允许温升为70℃，传动箱内温度不宜超过65℃，填料箱温度不得超过70℃。
7.泵开机正常后，运行应平稳，不应有特殊噪音。
8.润滑油使用一个月后更换一次，以后每半年更换一次。
9.泵停用时，先关闭进出口管道的阀门，然后按停机按钮。
10.紧急情况时，可先按停机按钮，再关闭进出口管道阀门。
隔膜计量泵说明书
nn
凯程计量泵 KAICHENG METERING PUMP
nn
用户使用手册
隔膜式计量泵分册
nn
nn 在使用本产品前请仔细阅读本手册，本将其放在设备附近以备将来参阅。
nn nn
k 凯程系列产品 KAICHENG SERIES PRODUCTS
m 复性精度可达 1%。 m 三、 技术数据 c 3.1 隔膜式计量泵有关参数表（详见产品样本宣传手册） c 说明:1.表内数值为系统数据,实际应按名牌标注为准。 kk 2.流量也可根据缸数、泵速决定。
3.管系通径取决于泵的流量，具体根据吸入阀的口径；出口管 系通径应大于出口阀口径的 1.2 倍，最少同出口阀相等，以减少阻 力。
5.1.4 泵若长期停用时，应将泵缸内介质排放干净，如腐蚀性较
强的液体，应在停机前用清水运转 5 分钟，冲洗缸内残留液体，以
防停机后造成腐蚀。 5.2 维修保养解拆及装配顺序
5.2.1 液缸部件的拆卸： 1、首先拆下与单向阀联接的管路及附件；
n 2、拆下泵头，旋出膜片（此时最好与厂家沟通技术），再将 n 液缸头部联接从传动箱上拆下来； ..c 3、按以下次序全部拆出挺杆总成各零部件：a.卸下弹簧座 c 肖子；依次取出弹簧座、弹簧、挺杆；如复合轴承磨需更换的拆下，
用同型号的换上。B.拆下吸排阀（法兰）；依次取下阀套、限位片、
p 阀座、阀球。 mmp --8--
nn nn
k 凯程系列产品 KAICHENG SERIES PRODUCTS
5.2.2 传动箱的拆卸:1、放掉箱体内润滑油；2、拆下电机、电 机座，拉出联轴节、轴承压板等，揪出蜗杆组件；3、拆下调节器总 成，再从总成内拆出调节手轮、调节顶杆等；4、卸下主轴的两端盖， 即可从箱中取出蜗轮、偏心轮和主轴。
SEKO赛高DML200电磁隔膜计量泵说明书
EM00136354
Rev 1.0
4
5.安装
1) 底座尺寸图
2) 挂墙安装支架（选配）尺寸图
6.电子连接
EM00136354
输入 A=
必须把泵与标牌上所标的额
电 源 100-240 定电压相符的电源相联接。
伏 (50/60 赫 如电压过高或过低，可能会
兹)
烧毁泵。
输入 B=
EM00136354
Rev 1.0
11
EM00136354
Rev 1.0
9
图一
泵头分解图
EM00136354
Rev 1.0
10
必须成套使用我公司提供的连接软管、底阀及注射阀，这些都是准确加药的必要 条件；底阀过滤器必须安装在距离容器底部 5-10 厘米的位置以上，以免被沉淀 物堵塞而损坏泵的液压部位。 如果条件具备，最好在出水端配置安全阀，以免出现堵塞时损坏泵； 拧紧连管螺母时请用手拧紧即可，不能使用工具； 进出口软管的连接：把软管插到软管管嘴的根部并套好卡环，以防止滴液、漏气 引起空转和腐蚀。请定期检查管道情况，如果软管接口老化，请速更换软管或者 裁掉老化部分并重新接紧。 手动排气：排气阀在计量泵的右面，将其拧松后，计量泵在工作状态下排除气体 后拧紧即可。注意排气出口也必须接软管以便把气液混合物排走，防止滴到泵头 腐蚀螺栓。 将泵冲程调节旋钮调节到 100%位置，对泵进行排气； 出口管路压力一定要高于进口管路压力，否则会产生虹吸； 对泵进行流量标定：实际使用中由于条件的改变，实际流量和铭牌流量不一致是 正常的。如果现场要求比较高，可在入口处通过加药罐单位时间的减少量进行标 定,并记录标定结果，在正式运行时以标定的结果来对计量泵进行百分比设定。 泵工作 800 小时后，要使用工具再次拧紧泵头上的四条固定螺栓。
JLM系列电磁隔膜式计量泵详细说明书
JLM系列电磁隔膜式计量泵详细说明书
（本文源自阳光泵业）
一、概述
流量范围：0-15 lph
压力范围：0-10 bar
驱动方式：电磁驱动
控制方式：手动、自动控制
电机：110V, 220V, 50/60Hz,
功率：28W
防护等级: IP55
环境温度：-30摄氏度—60摄氏度
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
二、产品构成
泵头：304, 316, PVC, PVDF
膜片：PTFE
阀门：304, 316, PVC, PTFE
阀球：316, 陶瓷
密封：PVC, PTFE
三、产品特点
1.操作安全，机械驱动隔膜。
2.密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，
第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
四、性能参数表。
LC,LB,LE,LP系列电磁隔膜计量泵说明书
电磁隔膜计量泵LC、LB、LE、LP、LV系列安装运行维护说明安装前仔细阅读所有警告信息目录页码1.0安全说明 (3)1.1安全因素概述 (3)1.2安全操作规程 (3)2.0拆开泵包装 (6)3.0介绍 (6)3.1运行原理 (6)3.2结构材料 (6)4.0安装 (7)4.1安装 (7)4.2管道 (9)4.3接线 (10)4.4井泵系统的安装 (10)5.0启动和运行 (11)5.1电源 (11)5.2启动 (11)5.3容量控制 (13)5.3.1行程频率调节 (13)5.3.2行程长度调节 (13)5.3.3控制程序 (13)5.4控制盘符号 (14)5.5通过外部输入信号运行 (15)5.5.1停止功能 (15)5.5.2外部调步功能 (15)5.5.3 4-20 mA DC输入功能 (16)6.0维护 (17)6.1日常维护 (17)6.2隔板拆卸的分解和装配 (18)6.3更换隔板 (18)6.4更换阀门 (19)7.0故障排除 (20)8.0政策和程序 (23)8.1制造商产品质量担保 (23)8.2欧洲技术文件位置 (23)8.3返回 (24)1.0 安全说明使用化学进料泵时，务必遵守基本的安全预防措施，以降低火灾、电击和人身伤害的危险。
不遵守这些说明可能导致死亡或严重的人身伤害。
阅读所有说明1.1 安全考虑概述z 操作化学计量泵或在其附近工作时务必穿戴防护服，包括手套和护目镜。
z补充化学溶液时定期检查管道有无破裂或老化，需要时更换。
（检查管道时一定要穿戴防护服和护目镜。
）z 如果计量泵受阳光直射，则应使用防紫外线管道。
z遵守随化学药品提供的化学品制造商的说明和警告信息。
用户有责任确定化学药品与化学计量泵的兼容性。
z 妥善保管化学药品和计量泵，防止儿童和宠物接触。
z 确认计量泵铭牌上的电压与安装现场的电压一致。
z 不要从电线上割下插头或接地片。
请向持证电工咨询正确的安装方法。
G系列M型隔膜计量泵操作规程
G系列M型隔膜计量泵操作规程概述本文档旨在为使用G系列M型隔膜计量泵的操作人员提供详细的操作规程，以确保安全、高效地使用计量泵。
计量泵介绍G系列M型隔膜计量泵是一种体积可调的计量泵，能够准确地测量和输送液体。
计量泵通过压缩隔膜的方式使液体流动，泵体和动力部件之间通过密封结构隔离，确保泵浆不会通过泵马达进入机体。
由于采用了隔膜传动原理，液体能在正压下输送，也能在负压下抽取。
操作流程1.安装计量泵1.1准备安装环境：根据泵体尺寸和重量，选择合理的安装位置,并清理出足够的空间。
1.2安装支架：在安装位置上建立牢固的支架或基础，使其能够承受泵体和配件的重量。
1.3安装管路系统：将各种管路系统根据需要连接到计量泵上。
L4相关检查：检查计量泵是否与所有管道接口匹配并安装正确。
检查各种管道和阀门是否正确安装并牢固固定，避免泵出现漏气以及其他意外。
2.上下料操作2.1上料操作：先关闭泵的阀门，然后打开液体容器上的进液阀门，将液体缓慢原则注入泵体内，然后把药罐阀门关闭。
2.2下料操作：注意关闭进液阀门，保持出液阀门处于一直打开状态，并使用压缩空气将泵内余液排出。
3.启动和停止3.1启动：关闭出液阀门，将泵接至电源并按下启动按钮，并打开调节气垫压力的阀门。
3.2停止：将所有的进液和出液阀门关闭，然后将泵的电源关闭。
4.故障处理4.1泵出现滴漏：检查密封环发挥卡口是否正确，如果泄漏未解决，则应更换新密封环。
4.2泵没有压力：检查调节气垫压力的阀门是否打开，并检查气垫压力是否调低。
4.3泵发出异常声音：确认泵内无异物卡住，并检查突然变化或漏气部位；如果数据有异常，则应及时上报厂家，并进行相应维修。
注意事项1.操作人员必须经过培训，具备使用计量泵的基本技能，并遵守计量泵的操作规程。
2.必须检查泵体和密封件，并根据工作环境及运行条件进行定期的维护工作。
3.在接触装置或对计量泵进行调整或清洗时，必须关闭所有的闸门，并断开电源。
隔膜计量泵操作规程
隔膜计量泵操作规程
《隔膜计量泵操作规程》
一、操作前准备
1. 检查隔膜计量泵是否处于停止状态，确认无泄漏现象。
2. 确认泵体和管路连接是否紧固。
3. 检查泵头和阀门是否处于关闭状态。
4. 检查泵体内是否有异物，如有，清理干净。
二、启动操作
1. 打开隔膜计量泵的电源开关，确认显示屏是否正常。
2. 设定泵的流量和压力参数，根据实际需要调整。
3. 打开泵头的稳压阀门，调整为预设的压力值。
4. 依次打开吸入阀门和排出阀门，使泵开始送入液体。
三、运行和监控
1. 在运行过程中，随时关注泵的工作状态，如有异常情况，立即关闭阀门并断电。
2. 定期检查泵的密封件和阀门，如果发现磨损或损坏，及时更换。
3. 定期清洗和维护泵体，确保泵的正常运行。
四、停止操作
1. 首先关闭排出阀门，然后关闭吸入阀门。
2. 调整稳压阀门至最小位置，停止泵的送液。
3. 关闭泵头的稳压阀门。
4. 关闭隔膜计量泵的电源开关。
五、安全注意事项
1. 操作过程中应遵守相关安全规定，佩戴防护设备。
2. 禁止擅自拆解或改动泵的部件。
3. 严禁在运行状态下触摸泵体或管路。
4. 定期进行安全检查和维护工作，确保泵的安全运行。
以上为《隔膜计量泵操作规程》，请严格按照规程操作，并注意安全。
JYM系列液压隔膜计量泵说明书
JYM系列液压隔膜计量泵使用说明书中国江苏常州江南龙城泵业科技有限公司1、概述简介本系列液压隔膜计量泵为立式单缸泵，运行可靠，无泄漏。
无论泵工作或停机时，其流量均可调节。
还可通过远程控制仪表实现自动调节流量。
在压力、温度和泵流量调节设置恒定的情况下，其排出液体的重复计量精度在±1%范围内。
以下为各型计量泵能达到的最大流量和能承受的最高压力（最大流量和最高压力并不对应），具体参数表详见产品样本：该泵为一种可靠、紧凑、流量可调节的隔膜泵，适用于输送一般腐蚀性或有毒性的化学介质，输送介质温度可达90℃。
由于隔膜把传动箱与输送介质隔开，可防止介质泄漏造成污染和损失，所以广泛运用于化工、食品、炼油、医药、电力、环保水处理工程等工业部门，输送各种易燃、易爆、有毒、腐蚀或非腐蚀性的特殊介质。
工作原理电机轴经联轴器与蜗杆轴相联，带动蜗轮作回转运动，与蜗轮一体的偏心轮通过连杆将回转运动转变为往复运动，并传递给柱塞，柱塞推动油，油作用到隔膜上，通过进出口单向阀作用实现介质的输送过程。
泵的流量调节是通过控制杆调节旁路回油量（柱塞径向一小孔为回油孔）实现的，控制杆在不同的位置可以实现不同的回油量，也即改变柱塞的有效行程，从而改变流量。
通过旋转调节旋钮移动流量控制杆，使柱塞上旁路孔能在整个柱塞行程所希望的百分比位置关闭，从而实现排出流量0-100%的调节。
当流量控制杆调到100%流量，旁路开口将在每个吸入行程终了处打开，然后在排出行程，旁路开口立即关闭，使整个柱塞位移推动的油都施加到了弹性隔膜上；当流量控制杆调到50%流量，旁路开口在柱塞吸入行程一半处打开，在下一个排出行程时，泵柱塞推动的油将在第一个50%行程通过柱塞径向打开的口从柱塞内孔中旁路到油箱中，之后旁路开口被控制杆关闭，余下的50%柱塞位移推动的油将施加到隔膜上，所以出口流量降为一半；当流量控制杆调到0时，柱塞工作推动的油都通过柱塞径向打开的口从柱塞内孔中回到油箱中，没有油作用到隔膜。
（完整word版）机械隔膜计量泵使用说明书
（完整word版）机械隔膜计量泵使用说明书精心整理机械隔膜计量泵系列产品使用说明书1、计量泵使用前请在齿轮箱内加220#蜗轮蜗杆油或50#齿轮油至油标，并在液压油池内加L-HM32-46液压油至油标。
2、计量泵电机接线一定要按照电机名牌的电压接线（380V或220V）。
3、计量泵开机之前一定要确保出口管道通畅（阀门全开）。
4（从5合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。
该型泵可输送温度-20—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。
不同型号的计量泵均可根据用户要求装配变频电机（能接收4—20mA电流信号）或防爆电机。
泵的型号规格及参数请参考本公司的产品样本。
液压隔膜式计量泵采用两种调节方式：一是改变泵的柱塞行程长度，可在停机或运行状态进行。
计量精度在±1%以内，用于手动调节的有调量表，千分尺来指示柱塞相对行程值。
三是采用变频电机与变频器组合，改变输入电源频率调节泵速，改变流量大小。
此方法适用于自动、遥控及计化，使液压隔膜式挠曲位移来输送介质，液压腔内液压油量相对稳定，由三阀的功能来保持。
2.2.3过载阀（见图2）自动排出液压油中进入液压腔内的气体，保证工作平稳，避免了液压油过多或排放管道受阻产生超压自动开启过载阀，达到保护目的。
2.2.4限位补偿装置（见图3）是借助液压隔膜式推动限位阀的开放，按液压腔内的真空度随时补充油量，保证液压腔内液压油的充满。
三、运行前的准备工作3.1泵应安装在坚固的专用基础上，校正后紧定地脚螺栓，如果安装在混凝土基础上应高出地面100-150mm以上。
3.2吸入与排出管径应不少于进出口管径，吸入管道应尽量短。
如吸TJ2314.1运行前检查4.1.1安装验收合格后，开机前应检查各连接处螺栓、螺母不允许有任何松动，新泵应清除泵的的防腐或污垢，清除时应用煤油擦洗，节用铲刮。
ProMus计量泵操作手册
传动速比： 01 12.5：1，56C 02 15：1，57C 03 30：1，58C 04 40：1，59C 05 50：1，60C 06 12.5：1，IEC(IEC71，带B5法兰） 07 15：1，IEC(IEC71，带B5法兰） 08 30：1，IEC(IEC71，带B5法兰） 09 40：1，IEC(IEC71，带B5法兰）
G 1230psi，规格30
H
640psi，规格30
I
265psi，规格30和40
J
200psi，规格30和40
K
160psi，规格30的B和C及规格40
L
230psi，规格17
M 230psi，规格30
Nห้องสมุดไป่ตู้
230psi，规格40
液压油：
0
标准
PROMUS 17A
SS2
0
01
D
0
1
A
0
第 2 页 共 26 页
电机： X 不包括电机 D 标准电机（1/2HP,TEFC标准电机)
基座：
0
无基座
1
标准基座
冲程调节：
1
手动冲程调节
7
防爆冲程定位电机（Nema 7)
内安全阀：
A
3500psi，规格17
B
2080psi，规格17
C
1230psi，规格17
D
640psi，规格17
E
300psi，规格17
F
2080psi，规格30
普罗名特 ProMus 液压隔膜式计量泵
德国普罗名特流体控制（中国）有限公司
阅读指南
请仔细通读下列阅读说明！这将使你能最大限度地利用操作手册。
DDI 222 隔膜计量泵 安装和使用说明书
DDI 222Dosing pump安装和使用说明书GRUNDFOS 说明书Further languages/qr/i/96690281中文 (CN)2中文 (CN) 安装和使用说明书翻译原来的英文版目录页1. 概述1.1 引言以下安装和操作指导包含了启动和操作DDI 222型隔膜计量泵所需了解的全部信息。
如您需要更详细的资料或是发现任何问题超出了本手册的描述范围，请与附近的格兰富公司联系。
1.2 服务文献资料如您有任何问题，请与附近的格兰富公司或服务站联系。
1.3 产品信息1.3.1 水泵型号DDI 222型计量泵有各种尺寸适用于不同性能范围:以下信息在泵的铭牌上标明(见此章节4.1泵的标识):•泵的类型说明冲程容积、接口尺寸和运行参数(见以下)。
•泵的序列号用来识别本泵。
•有关泵配置的最重要特征，如泵头和阀的材质等。
具体内容在本章中描述4.2型号说明。
•最大流量和最大背压。
•供电电压或主电源电压和主电源频率。
1.3.2 接口尺寸1.概述21.1引言21.2服务文献资料21.3产品信息21.4应用42.安全52.1安全须知在本手册中的识别标志52.2操作人员的资格和培训52.3不执行安全须知所带来的危险52.4在安全意识下作业52.5操作者/使用者安全须知52.6保养、检查和安装工作中的安全须知52.7未经许可的改装和零配件生产52.8不恰当的操作方法52.9在计量系统发生故障情况下系统的安全性52.10化学品计量52.11隔膜破损53.运输与中间存放期63.1运输63.2交货63.3拆箱63.4中期存放63.5退回64.技术数据64.1泵的标识64.2型号说明74.3概述84.4安全功能84.5外部尺寸示意图94.6重量104.7材料104.8控制单元105.安装115.1安装概述115.2安装场地115.3安装固定115.4安装示范115.5软/硬管的连接136.电气连接146.1DDI 222的信号线连接146.2电源线的连接167.启动/停机167.1初始启动/后续开机167.2泵的操作167.3停机168.运行178.1控制和显示单元178.2接通/切断电源179.如何使用控制单元179.1菜单水平179.2控制单元的一般功能179.3信号输出199.4初级功能水平209.5二级功能水平219.6校准259.7服务水平279.8恢复默认设置299.9电流信号控制0-20毫安/4-20毫安309.10流量监控器339.11批量菜单/批量模式389.12定时菜单/定时模式399.13创建主/从泵应用409.14热键/ 信息键419.15水泵安全功能4110.保养4210.1一般注意事项4210.2保养间隔时间4210.3吸入阀和排出阀的清洗4210.4重新装配隔膜4310.5隔膜破损4310.6更换隔膜4310.7维修4411.故障排除表4512.泵的回收处理45警告本安装和运行指导手册的完整版本也可以在以下网址内找到: 装机前，先仔细阅读安装运行指导手册。
米顿罗电磁隔膜计量泵说明书
米顿罗电磁隔膜计量泵说明书一、产品概述米顿罗电磁隔膜计量泵是一种采用电磁隔膜技术进行计量输送的泵类产品。
它以其精准的流量控制和可靠的性能而被广泛应用于化工、医药、食品等行业。
本说明书将详细介绍米顿罗电磁隔膜计量泵的结构、工作原理、使用方法及维护保养等方面的内容。
二、产品结构米顿罗电磁隔膜计量泵主要由泵体、电磁阀、隔膜和控制系统等组成。
1. 泵体：选用耐腐蚀的材料制成，能够在恶劣的工作环境下长时间稳定工作。
2. 电磁阀：通过电磁控制实现流体的进出，具有高精度和可靠性。
3. 隔膜：采用特殊材料制成，能够耐受高压和腐蚀性介质，确保泵的正常运行。
4. 控制系统：配备先进的控制器，能够精确控制流量和压力，实现自动化操作。
三、工作原理米顿罗电磁隔膜计量泵的工作原理基于电磁阀和隔膜的协同作用。
1. 进料阶段：当电磁阀开启时，流体从进料口进入泵体，压力将隔膜推向对侧。
2. 排料阶段：当电磁阀关闭时，流体无法再从进料口进入，此时隔膜受压力作用而向前推动，排出流体。
通过电磁阀的控制，可以实现精准的流量调节，满足不同应用场景的需求。
四、使用方法1. 检查：在使用前，应检查泵体、电磁阀和隔膜是否完好无损，各连接处是否紧固。
2. 连接：将进料口与输送管道连接，确保连接处密封可靠。
3. 设置参数：根据实际需要，通过控制系统设置泵的流量和压力参数。
4. 开始工作：启动控制系统，打开电磁阀，泵即可开始工作。
5. 监控与调节：在运行过程中，应时刻监控流量和压力变化，根据实际需求进行调节。
五、维护保养1. 定期检查：定期检查泵的各个部件是否正常，如有发现异常应及时处理。
2. 清洁：定期清洁泵体和隔膜，确保泵的工作效果和寿命。
3. 润滑：根据使用要求，给泵的运动部件进行适当的润滑。
4. 防腐蚀：在腐蚀性介质使用时，应采取相应的防腐措施，避免泵受损。
5. 定期维护：根据使用情况，定期对泵进行维护保养，以延长泵的使用寿命。
六、注意事项1. 本产品仅适用于非易燃、非爆炸、非腐蚀性介质的输送。
隔膜式计量泵使用说明书
隔膜式计量泵分册
关于本产品说明书（以下简称“说明书”）
◆说明书版权属边锋所有；
◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；
◆说明书是本产品不可分割的一部份，请妥善保管；
如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：
！特别提醒
1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）
2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）
计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）
目录
一、概述 (5)
二、结构原理和特性 (5)
2.1泵的结构 (5)
2.2工作原理 (5)
2.3流量调节特性 (6)
三、技术数据 (6)
3.1参数 (6)
3.2流量调节曲线特性图 (6)
四、泵的使用 (6)
5.1泵运转前的检查及其准备工作 (6)
5.2启动 (6)。
隔膜式计量泵使用说明书
隔膜式计量泵分册关于本产品说明书（以下简称“说明书”）◆说明书版权属边锋所有；◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：！特别提醒1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）目录一、概述 (5)二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (6)三、技术数据 (6)3.1参数 (6)3.2流量调节曲线特性图 (6)四、泵的使用 (6)5.1泵运转前的检查及其准备工作 (6)5.2启动 (6)5.3带负荷运转 (6)5.4停机 (7)五、泵的维护保养 (7)6.1泵的日常维护 (7)6.2维修保养解拆及装配顺序 (7)六、安装 (8)4.1泵的安装 (8)4.2管路安装 (8)4.3特殊液体对管路通量增加 (9)4.4安装规范(按装图) (9)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (13)九、单向阀总成及装配结构图 (14)一、概述机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。
隔膜泵说明书
计量泵的操作说明目录：（1）质量说明及用途（2）使用（3）安装、维修及操作人员的资格（4）方便维修和保养的传动系统（5）危险的来源（6）安装地点的安全要求（7）储存和运输（8）安装（9）开始运行（10）维修（11）故障分析和解释（12）废品处理* Sera 出厂检测证书每台加药泵在出厂前均经过严格的检测，确保合理的装配和正确的流量。
检测证书内容详见英文说明书* Sera 铭牌每台加药泵在出厂时都附有铭牌，其数据内容如下：1. 型号：泵的型号2.流量：所订购的泵的流量是根据电机的额定转速、泵的额定吸程和在订购时所提供的介质决定的。
3.额定冲程数：泵在工作时所能达到的冲程次数。
4.缓冲液：在双隔膜泵两个隔膜之间的隔膜环内注入缓冲液5.最大允许出口压力：泵出口端可达到的压力。
请注意，这个压力取决于速度、流量的不均衡度（从整个系统综合考虑）、温度和进口压力。
6.最小/最大允许进口压力：在泵可以运行的情况下泵进口截面所需的最小/最大压力。
7.系列号8.商标9.制造商(1) 质量说明及用途在泵、压缩机及其附件的生产制造方面，sera的质量管理和质量保证体系完全符合DIN ISO 9001和EN29001标准。
Sera产品遵循所有安全规定和紧急情况保护规定。
遵照如下操作规程，尤其是安全规定可以：●保证人-机安全，保护环境。
●提高计量泵使用的可靠性，延长泵的使用寿命。
●降低了维修费用及停机时间。
这些操作说明书必须妥善保管以备随时使用。
(2) 使用计量泵只能用于检测报告中规定的工况。
如果sera计量泵的使用环境改变，那么必须由sera重新检测该计量泵是否可以应用。
计量泵的正确使用应考虑以下条件：●泵输送介质的化学特性●化学介质的最高压力和温度●与介质接触部件的材质●现场的操作条件如果在订购时需方没有提供以上条件或只提供了一部分，那么sera将不承担由此造成的任何责任。
(3)安装、维修及操作人员的资格●只有符合下列条件的人员才可以独立从事加药系统的相关工作。
隔膜计量泵操作规程范文
隔膜计量泵操作规程范文一、泵前准备1. 检查隔膜计量泵及管道连接是否牢固，泵内是否有异物。
2. 检查泵的电气装置是否正常，接地是否良好。
3. 检查泵的润滑油是否充足。
4. 检查泵的进出口阀门是否关闭，并记录阀门的位置。
二、泵的启动1. 打开泵室内的电源开关。
2. 调节隔膜计量泵的进出口阀门，使其逐渐打开，确保泵的启动不会对设备造成冲击。
3. 按下启动按钮，启动隔膜计量泵。
4. 观察泵的运行状态，确保泵的转速正常，并且无异常震动或噪音。
三、泵的运行1. 监测隔膜计量泵的进出口压力，确保压力在正常范围内。
2. 监测泵的电流和转速，确保其在正常范围内。
3. 定期检查泵的润滑油，确保其充足，并定期更换。
4. 定期清洗泵的过滤器，避免堵塞。
5. 定期检查泵排出口的流量，并记录。
四、泵的停机1. 关闭隔膜计量泵的进出口阀门。
2. 按下停机按钮，停止隔膜计量泵运行。
3. 关闭泵室内的电源开关。
五、紧急情况的应对1. 如发生泵的过载或堵塞，应立即停止泵的运行，并检查原因。
2. 如发生泵的漏水或泄漏，应立即停止泵的运行，并清理泵及周围的液体。
3. 如发生泵的异常震动或噪音，应立即停止泵的运行，并检查原因。
六、泵的维护保养1. 定期检查隔膜计量泵的密封件，如有损坏应及时更换。
2. 定期检查泵的传动皮带，如有松弛或损坏应及时调整或更换。
3. 定期清洗泵的泵体和管路，确保其通畅。
4. 定期检查泵的电气线路，确保接线良好。
5. 定期检查泵的启动和停机按钮，确保其正常工作。
七、注意事项1. 在操作隔膜计量泵时，应注意保持清洁，避免杂物进入泵内。
2. 在操作隔膜计量泵时，应注意避免过载和堵塞，避免损坏泵的密封件和泵体。
3. 在操作隔膜计量泵时，应注意穿戴好防护装备，避免发生意外事故。
4. 在操作隔膜计量泵时，应注意观察泵的运行状态，发现异常应及时停机检修。
5. 在操作隔膜计量泵时，应按规定的程序操作，切勿胡乱调节阀门和按钮。
申贝SJM机械隔膜计量泵使用说明书
4 性强、成本低、安装方便等诸多优点。
专业的计量泵制造商
专业的计量泵制造商
泵的安装 Install Pump
1).泵的外形及地脚安装尺寸见附图（2）和附图（3）。
SJM机械隔膜计量泵
SJM1-13/0.8
SJM1-16/0.8
SJM1-21/0.8
SJM1-27/0.8
SJM1-39/0.8
SJM1-47/0.8
SJM1-64/0.8
SJM1-81/0.8
SJM1-90/0.5
SJM1-122/0.5
SJM1-154/0.5
SJM1-187/0.5
SJM2-95/0.8
SJM2-128/0.8
6). 当输送介质中混有杂质或管路不清洁时，建议在泵的进口管路上设置一可拆卸的过滤器（用户自备），并根据 情况，定期对过滤器进行清洗。
7). 泵输送液体到高压容器时，在排出管与高压容器之间应设置止回阀（用户自备）和安全阀（用户自备）。
8). 计量泵的流量和压力均有脉动现象，如工艺流程要求减缓或消除这一脉动现象，可在泵排出端靠近泵出口处设 置脉动阻尼器（用户自备）。
0.5
2924
0.4
R1 2 GB/T7306.2-2000
法兰DN50-PN6RF (系列Ⅰ) GB/T9119-2000
Flange DN50-PN6RF (Series I) GB/T9119-2000
3085
0.4
Y100L1
2.2
3580
0.4
3
3898
0.4
专业的计量泵制造商
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜式计量泵使用
说明书
关于本产品说明书（以下简称“说明书”）
◆说明书版权属边锋所有；
◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；
◆说明书是本产品不可分割的一部份，请妥善保管；
如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。
设备使用过程当中，如果您遇到技术问题，欢迎致电：
！ 特 别 提 醒
用户使用手册 隔膜式计量泵分册
1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。
2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）
2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。
3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）
计量泵要停止工作时先关闭计量泵，再关闭出口阀门。
4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。
5、出口管路口径一定要大于或等于，相应计量泵的标配口径。
计量泵标准按装图（供参考）
目录
一、概
述.................................................................................（5）二、结构原理和特性 (5)
2.1泵的结构 (5)
2.2工作原理 (5)
2.3流量调节特性 (6)
三、技术数据 (6)
3.1参数 (6)
3.2流量调节曲线特性图 (6)
四、泵的使用 (6)
5.1泵运转前的检查及其准备工作 (6)
5.2启动 (6)
5.3带负荷运转 (6)
5.4停
机…………………………………………………………………
（7）五、泵的维护保养 (7)
6.1泵的日常维护 (7)
6.2维修保养解拆及装配顺
序 (7)
六、安装 (8)
4.1泵的安装 (8)
4.2管路安装 (8)
4.3特殊液体对管路通量增
加 (9)
4.4安装规范(按装图) (9)。
