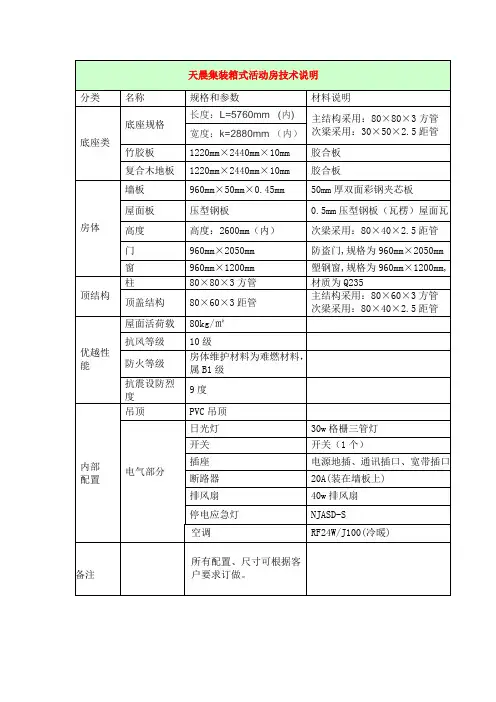

集装箱活动房结构(图片尺寸)

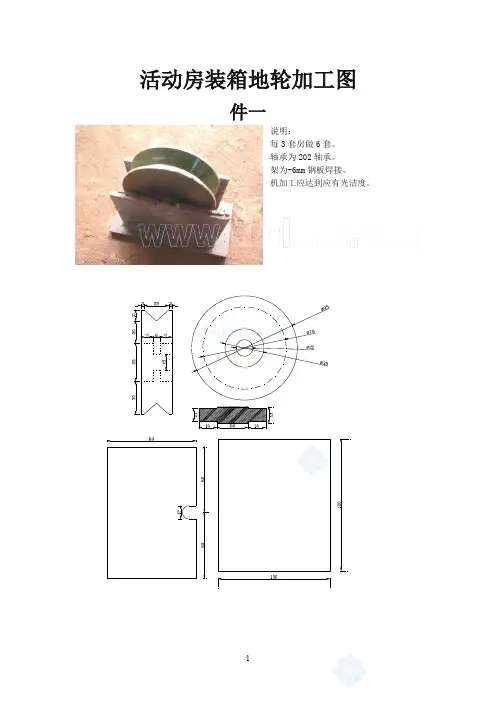

活动房装箱地轮加工图

件一

说明：

每3套房做6套。

轴承为202轴承。

架为-6mm钢板焊接。

机加工应达到应有光洁度。

活动房固定件

加工图

件二

说明：

每房4件，板厚-10mm，螺栓32件M16*40。

活动房立柱连接件加工图

件三

说明：本件为-8mm钢板加工

而成。

每套房8件，用于与

立柱的连接。

活动房吊装盒加工图

件四

说明：本件为3块-16mm钢

板，3块-10mm钢板组拼而成。

尺寸分别为16*100*170一件，

16*120*170一件，16*90*100一

件，10*170*100一件，10*170*120

一件，10*90*100一件。

每房4件，用于吊装点。

活动房立柱加工图

件五

说明：本件为成品角钢型号100*100*8，长度2430，每房4件。

活动房加劲角/垫板加工图

件六、七

件六：角钢长度80mm*8mm厚，4件/房。

件七：垫板100*100*10钢板，6件/房。

活动房地梁加工图

件八、九

件八：10#轻型工字钢2200长2件，5800长2件。

件九：1.2mm钢板压制，2200长2件，5660长2件。

活动房顶梁/滴水板加工图

件十、十一

说明：件十为25*25*1.2 钢板压制。

件十一为100*50*2方管，5460长＝2件。

活动房顶梁/屋面加工图

件十二、十三

件十二：80*40*2方管2060长2件

件十三：750型屋面板，板厚1.2mm，5800长＝3件。注：峰高35mm.

活动房铝件加工图

件一

说明：每房4件，成品料。

活动房铝件加工图

件二、三、四、五

角铝成品料：2260=2件内弧角铝成品料：2380=4件

5520=2件2020=2件5420=2件2020=2件

（件二）25*25*1.2 （件三）65*1.2与件四合用

梯形铝成品料：5600＝2件中封铝成品料：2410＝6件

1980＝2件2350＝4件（件五）35*1.2与件六合用（件四）35*10*15*1.2

活动房铝件加工图

件六、七、八

2410＝6件2180＝7件

（件六）35*75*1.2 （件七）踢脚板合成材料5600＝2件860＝6件1260=4件2100＝2件

（件八）铝槽75*25*1.2
