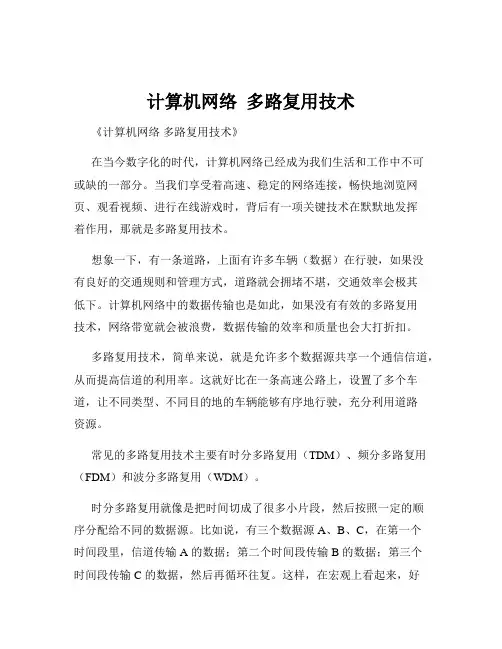

计算机网络多路复用技术《计算机网络多路复用技术》在当今数字化的时代，计算机网络已经成为我们生活和工作中不可或缺的一部分。
当我们享受着高速、稳定的网络连接，畅快地浏览网页、观看视频、进行在线游戏时，背后有一项关键技术在默默地发挥着作用，那就是多路复用技术。
想象一下，有一条道路，上面有许多车辆（数据）在行驶，如果没有良好的交通规则和管理方式，道路就会拥堵不堪，交通效率会极其低下。
计算机网络中的数据传输也是如此，如果没有有效的多路复用技术，网络带宽就会被浪费，数据传输的效率和质量也会大打折扣。
多路复用技术，简单来说，就是允许多个数据源共享一个通信信道，从而提高信道的利用率。
这就好比在一条高速公路上，设置了多个车道，让不同类型、不同目的地的车辆能够有序地行驶，充分利用道路资源。
常见的多路复用技术主要有时分多路复用（TDM）、频分多路复用（FDM）和波分多路复用（WDM）。
时分多路复用就像是把时间切成了很多小片段，然后按照一定的顺序分配给不同的数据源。
比如说，有三个数据源 A、B、C，在第一个时间段里，信道传输 A 的数据；第二个时间段传输 B 的数据；第三个时间段传输 C 的数据，然后再循环往复。
这样，在宏观上看起来，好像是这三个数据源同时在使用信道进行数据传输，但实际上是在不同的时间片段里轮流使用。
时分多路复用技术适用于数字信号的传输，它的优点是控制简单，但缺点是如果某个数据源在分配的时间段内没有数据要传输，那么这段时间就会被浪费，信道的利用率可能不高。
频分多路复用则是根据不同的频率来划分信道。
它把信道的带宽划分成多个不同的频段，每个频段分配给一个数据源。
就像广播电台，不同的电台使用不同的频率进行广播，听众可以通过调整收音机的频率来选择收听自己喜欢的电台。
频分多路复用技术适用于模拟信号的传输，它能够充分利用信道的带宽，但缺点是容易受到干扰，而且不同频段之间需要设置保护频带，会造成一定的带宽浪费。
波分多路复用是在光纤通信中常用的技术。
多路复用解释
多路复用（Multiplexing）是指在计算机网络通信中，利用一个物理通道传输多个数据流的技术。
它通过将多个数据流分解成小块，并交替地在通信链路上传输，实现了在一条物理通道上同时传输多个数据流的目的。
多路复用的使用可以提高带宽利用率和传输效率，降低通信成本，并且能够满足多用户同时访问的需求。
在传统的通信方式中，每个数据流都需要独占一个物理通道才能进行传输。
然而，随着网络应用的不断发展，用户对于网络带宽的需求逐渐增加，传统的通信方式已经无法满足多用户同时访问的需求。
此时，多路复用技术应运而生，它可以复用已有的通信资源，将多个数据流同时传输，提高通信效率。
在多路复用的实现过程中，通常使用了两种主要的技术：时分复用（TDM）和分组复用（FDM）。
时分复用是指将时间划分为若干个时隙，每个时隙用于传输不同的数据流。
发送端将要发送的数据流按照一定的顺序放置在不同的时隙里，接收端则按照相同的顺序将相应的时隙中的数据恢复出来。
时分复用的优点是实现简单，对于时延敏感性较低的应用比较适用。
但是，时分复用的缺点是无法随着数据流量的变化灵活调整带宽分配，因此在网络负载较大时容易出现拥塞。
分组复用是指将每个数据流分成小的数据包，然后交替地传输这些数据包。
发送端将不同数据流的数据包按照一定的规则混合在一起发送，接收端则根据数据包的标识将它们恢复出来。
分组复用的优点是带宽分配灵活，能够根据网络负载情况动态调整带宽分配，提高网络的利用率。
但是，分组复用的缺点是在传输过程中会增加一定的延迟，并且对数据包的排序和恢复需要一定的处理时间。
多路复用广泛应用于各种计算机网络中，例如电话网络、数据通信网络等。
在电话网络中，多路复用可以实现多个电话用户共享一条物理线路进行通话，从而减少了线路的占用。
在数据通信网络中，多路复用可以将多个应用程序的数据流同时传输，提高网络的带宽利用率，并且能够满足多用户同时访问的需求。
总而言之，多路复用是一种有效的网络通信技术，通过复用已有的通信资源，可以在一条物理通道上同时传输多个数据流，提高带宽利用率和传输效率，降低通信成本，并且能够满足多用户同时访问的需求。
多路复用和多路分用_概述及解释说明
多路复用和多路分用概述及解释说明1. 引言1.1 概述在计算机网络领域，多路复用和多路分用是两个关键概念。
它们都涉及到在一个通信链路上同时发送或接收多个独立的数据流的技术。
通过将数据流进行合并或分割，可以极大地提高通信效率和资源利用率。
1.2 文章结构本文将对多路复用和多路分用进行全面概述和详细解释。
首先介绍多路复用的定义、原理以及应用场景，并探讨其实现方式。
随后，我们将转向多路分用，深入探讨其定义、原理和应用场景，并细致地介绍实现方式。
接下来，我们将重点比较多路复用和多路分用之间的区别与联系，明确各自的特点和适用情况。
最后，在结论部分总结了多路复用和多路分用的重要性和应用价值，并对未来发展前景进行展望。
1.3 目的本文旨在帮助读者全面理解多路复用和多路分用这两个关键概念，并清晰明了地说明它们在计算机网络中的作用和应用。
通过深入解析其定义、原理、应用场景以及实现方式，读者将能够更好地理解多路复用和多路分用的工作原理，从而为实际网络设计和优化提供指导。
此外，通过比较两者之间的区别与联系，读者可以准确判断何时使用多路复用或多路分用技术，以满足特定需求。
最后，展望未来发展前景有助于读者把握行业动向和趋势，为自身发展和研究提供参考。
2. 多路复用2.1 定义和原理多路复用是指在计算机通信中，通过一条物理通信线路同时传输多个独立的数据流，实现多个通信连接共享同一个物理通道的技术。
它可以将不同来源的数据进行合并，并通过一个共享的通路进行传输。
在多路复用技术中，存在一个称为复用器（Multiplexer）的设备或程序，它负责将不同输入源的数据进行汇聚和整合，并将合并后的数据发送到共享的通道上。
而接收端则使用解复用器（Demultiplexer）来将接收到的数据进行分离和分发，以便再次送达给对应的目标。
其原理主要是基于时间、频率或码分多址等技术。
其中，时间分割多路复用（Time Division Multiplexing, TDM）将每个输入源按照时间片轮流提交到输出线路上；频分多路复用（Frequency Division Multiplexing, FDM）则是将一段带宽划分为若干子频段，每个输入源占据一个子频段进行传输；码分多址（Code Division Multiple Access, CDMA）根据每个输入源对应特定编码在同一频带上同时传输数据。
时分复用的原理和应用6
时分复用的原理和应用1. 时分复用的基本原理时分复用（Time Division Multiplexing，TDM）是一种多路传输技术，通过在不同的时间片中传输不同的信号，以实现信号的复用。
时分复用的基本原理是将多个低速信号合并成为一个高速信号，然后在接收端将高速信号分解为原始的低速信号。
时分复用的原理可以简单概括为以下几个步骤：1.时间片分配：将可用的时间分为多个间隔相等的时间片。
每个时间片都用于传输一个低速信号。
2.信号输入：将多个低速信号输入到时分复用器中。
3.信号复用：时分复用器按照预定的时间片分配方案，将每个低速信号与对应的时间片进行对应。
4.复合信号传输：将经过复用后的高速信号发送到接收端。
5.信号分解：接收端的时分复用器按照相同的时间片分配方案，将接收到的高速信号分解为原始的低速信号。
2. 时分复用的应用时分复用广泛应用于各种通信系统中，包括传统的电话通信、计算机网络以及无线通信系统等。
下面是几个常见的时分复用应用场景：2.1 电话通信系统在传统的电话通信系统中，时分复用技术被广泛应用于电话交换机。
电话交换机通过时分复用技术将多个电话信号合并到一个传输线路上，以提高传输效率。
这样可以节省通信线路的数量，并且可以实现同时进行多个电话通话。
2.2 计算机网络在计算机网络中，时分复用技术被用于传输数据。
通过将多个计算机的数据按照时间片分配进行复用，可以提高网络的传输效率。
常见的应用包括以太网、ATM等。
2.3 无线通信系统时分复用技术在无线通信系统中也有广泛的应用。
例如，GSM（Global System for Mobile Communications）网络使用时分复用技术将多个用户的语音和数据合并到一个信道中进行传输。
这样可以提高网络的容量和传输效率。
2.4 光纤通信在光纤通信中，时分复用技术可以将多个光信号以时分复用的方式进行传输。
光纤通信中一般采用了密集波分复用（DWDM）技术，可以将多个不同波长的光信号合并到一个光纤中进行传输，从而大大提高了光纤的传输容量。
多路复用技术
信号复合
¶ Â à · ´ Ó · Ã Æ ÷ ß Ë · Ù Í ¨Ð Å Ï ß Â ·
信号分离
¶ Â à · ´ Ó · Ã Æ ÷
多路复用技术的分类：
◇ 频分多路复用FDMA ◇ 时分多路复用TDMA ◇ 波分多路复用WDMA
◇ 码分多路复用CDMA
1 频分多路复用（FDMA）
定义：是将具有一定带宽的信道分割成若干个有较小频带的子信 道，每个子信道传输一路信号，即供一个用户使用，这就是频分 多路复用。 特点： （1）在一条通信线路上设计有多路通信信道;
¦ ¸ Ê Â
¸Ï â Ë1 IJ µ ¨Æ × âÏ ¸ Ë1 ¨³ ² ¤ ¸Ï â Ë2 IJ µ ¨Æ × âÏ ¸ Ë2 ¨³ ² ¤
²í ¸ ϸ âÏ Ë Ä² µ ¨Æ × ¦ ¸ Ê Â ¨³ ² ¤ âÏ ¸ Ë3 ¦ ¸ Ê Â
¸Ï â Ë3 IJ µ ¨Æ ×
¨³ ² ¤ ¸Ï â Ë4 IJ µ ¨Æ ×
填空题
1、数据交换方式基本上分为三种 电路交换 、报文交 换和分组交换 。 2、分组交换有两种方式：数据报方式和虚电路方式。 3、用电路交换技术完成的数据传输要经历电路建立 阶段 、 数据传输阶段和拆除电路连接阶段 。 4、在计算机的通信子网中，其操作方式有两种，它 们是面向连接的电路交换方式和虚电路方式和无连接 的报文交换方式和数据报交换方式。 5、在数据报服务方式中，网络节点要为每个数据报/ 分组选择路由，在虚电路服务方式中，网络节点只在 连接建立时选择路由。
异步时分复用技术又被称为统计时分复用或智能时分复 用（ITDM）技术，它能动态地按需分配时隙，时间片位 置与信号源没有固定的对应关系
时分多路复用常用于传输数字信号。 但是也不局限于传输数字信号，模拟信号也 可 以同时交叉传输。另外，对于模拟信号， 时分多路复用和频分多路复用结合起来使用 也是可能的。一个传输系统可以频分许多条 通道，每条通道再用时分多路复用来细分。
计算机网络 多路复用技术
计算机网络 多路复用技术在计算机网络或数据通信系统中，传输介质的传输能力往往会超过传输单一信号的要求。
为了提高通信线路的利用率，实现在一条通信线路上同时发送多个信号，使得一条通信线路可以由多个数据终端设备同时使用而互不影响，这就是多路复用技术。
常见的多路复用技术主要由两大类：一种是将带宽较大的信道分割成为多个子信道，即频分多路复用技术；另一种是将多个带宽较窄的信道组合成一个频率较大的信道，即时分多路复用技术。
1．频分多路复用技术频分多路复用技术（Frequency Division Multiplexing ，FDM ）是一种在信道上同时发送多个模拟信号的方法。
它将传输频带划分为若干个较窄的频带，每个频带构成一个子信道，每个子信道都有各自的载波信号，而且其载波信号的频率是唯一的。
一个具有一定带宽的通信线路可以划分为若干个频率范围，互相之间没有重叠，且在每个频率范围的中心频率之间保留一段距离。
这样，一条通信线路被划分成多个带宽较小的信道，每个信道能够为一对通信终端提供服务。
频分多路复用技术是在20世纪30年代由电话公司开发的，用来在一条电话线上传输多个语音信号。
它可以用于语音、视频或数据信号，但是最常见的应用是无线电广播传输和有线电视。
例如电话线的带宽达250kHz ，而音频信号的有效范围为300Hz~3400Hz ，4000Hz 的带宽就足够用来传输音频信号。
为了使各信道之间保留一定的距离减少相互干扰，60kHz~108kHz 的带宽可以划分为12条载波电话的信道（此为CCITT 标准），每对电话用户都可以使用其中的一条信道进行通信。
如图3-17所示，为6路频分多路复用的示意图。
D E F’’’’’’图3-17 6路频分多路复用示意图2．时分多路复用技术时分多路复用技术（Time Division Multiplexing ，TDM ）是一种多路传输数字信号的方法，它已经在现代数据网络中替代了频分多路复用技术。
计算机网络通信技术第03章 调制解调和多路复用技术
调制解调技术
在频带系统中，调制器、解调器是核心，调制解 调技术也是通信学科中的关键技术和重要内容。
在频带系统中还有功率放大器、混频器、馈线系 统、天线等部分，这些部分从原理角度看对信号不会 产生有本质变化，不列在频带系统中。
调制解调技术（2）
数据信号的调制是指利用数据信号来控制一定 形式高频载波的参数，以实现其频率搬移的过程。
高频载波的参数有幅度、频率和相位，因此， 就形成了幅移键控（ASK）、频移键控（FSK） 和相移键控（PSK）三种基本数字调制方式。
幅移键控（ASK）（ 1.定义 ）
幅移键控（ASK， Amplitude Shift Keying）又称幅度键控，
上，让载波通过；0信号时开关S断开，载波不能通过。这
种通过开关的通断达到载波的有无（实质上是改变载波的
幅度）所形成的信号也叫 OOK（On－off Keying）信号。
3．波形
由定义和实现逻辑都可画出2ASK信 号的波形，如图所示。
第03章 调制解调和多路复用技术
第03章 调制解调和多路复用技术
内容提要：
调制与解调 基带传输 频带传输 PSK、FSK、ASK 多路复用技术
调制和解调
在计算机与打印机之间的近距离数据 传输、在局域网和一些域域网中计算机间 的数据传输等都是基带传输。
基带传输实现简单，但传输距离受限。
④.抽样判决器：带有噪声的数据波形恢复成标准的数据基带信号。
1．理想基带传输系统
理想基带传输系统的传输特性具有理想低通特 性，其传输函数为
理想基带传输系统
多路复用技术完整ppt课件
传输时延与抖动
传输时延
指信号从发送端传输到接收端所需的 时间，通常以毫秒（ms）为单位。传 输时延与信号传播速度、传输距离和 信道带宽等因素有关。
抖动
指信号在传输过程中产生的时间不确 定性，通常以微秒（μs）为单位。抖 动会导致信号在接收端产生时间上的 偏移，影响通信系统的性能。
04
多路复用技术应用实例
看。
数字电视多路复用
数字电视采用时分多路复用技术 ，将音频、视频、数据等多种信 息复用到同一数字信号中进行传 输，提高信号传输效率和节目质
量。
05
多路复用技术性能评估与 优化
性能评估指标及方法
吞吐量
衡量系统处理能力的关 键指标，表示单位时间 内成功传输的数据量。
时延
数据从发送端到接收端 所需的时间，反映系统
多路复用技术完整 ppt课件
演讲人： 日期：
contents
目录
• 多路复用技术概述 • 多路复用技术分类 • 多路复用技术关键参数 • 多路复用技术应用实例 • 多路复用技术性能评估与优化 • 多路复用技术发展趋势与挑战
01
多路复用技术概述
定义与基本原理
定义
多路复用技术是一种将多个信号 组合在一条物理信道上进行传输 的技术，接收端再将复合信号分 离出来。
缺点
设备生产比较复杂，会因滤波器件特 性不够理想和信道内存在非线性而产 生路间干扰。
信道复用率高，允许复用的路数多， 同时它的分频方便。
时分多路复用
原理
将一条物理信道按时间分成若干个时间片轮流地分配给多个信号使用。每一时间片由复用 的一个信号占用，而不像FDM那样，同一时间同时发送多路信号。
优点
传输的是数字信号，差错可控；安全性高。
简述频分复用与时分复用的工作原理、特点和应用场景
简述频分复用与时分复用的工作原理、特点和应用场景频分复用和时分复用是传输技术中常用的两种方式，它们的工作原理、特点和应用场景都有所不同。
本文将从这三个方面详细介绍这两种技术。
一、频分复用的工作原理、特点和应用场景1. 工作原理频分复用是一种将多个信号通过不同的频率进行分离传输的技术。
它的原理是将多路信号分别调制到不同的载波频率上，然后再将这些频率合并成为一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同频率的信号，最后进行解调还原原始信号。
2. 特点频分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，频分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景频分复用在通信领域有着广泛的应用，例如：（1）电视信号的传输：在有线电视网络中，频分复用技术可以将多个电视信号合并在一起，从而提高了电视信号的传输效率。
（2）移动通信：在移动通信网络中，频分复用技术可以将多个用户的信号合并在一起，从而提高了网络的容量和覆盖范围。
（3）卫星通信：在卫星通信中，频分复用技术可以将多个用户的信号合并在一起，从而提高了卫星的传输效率和带宽利用率。
二、时分复用的工作原理、特点和应用场景1. 工作原理时分复用是一种将多个信号通过不同的时间片进行分离传输的技术。
它的原理是将多个信号在时间上分割成为若干个时隙，然后将这些时隙组成一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同时间片的信号，最后进行解调还原原始信号。
2. 特点时分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，时分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景时分复用在通信领域也有着广泛的应用，例如：（1）电话网络：在电话网络中，时分复用技术可以将多个电话信号合并在一起，从而提高了电话网络的容量和效率。
通信系统中的多路复用技术介绍
通信系统中的多路复用技术介绍多路复用技术指的是在通信系统中，通过将多个信号合并在一个信道中传输，以提高通信信道的利用率和传输效率的一种技术。
它可以将不同用户的信号同时传输在同一个信道中，从而实现多个用户同时进行通信。
下面将详细介绍多路复用技术的原理和步骤。
一、多路复用技术的原理1. 频分多路复用（FDM）：将传输信道频带划分为若干个不重叠的子信道，每个子信道用于传输一个用户的信号。
通过控制每个子信道的带宽，可以使不同用户之间的信号不会相互干扰。
2. 时分多路复用（TDM）：将传输信道的时间分成若干个时隙，每个时隙用于传输一个用户的信号。
用户的信号在不同的时隙进行传输，通过控制每个用户的传输速率，可以实现多用户同时传输。
3. 统计多路复用（SDM）：根据用户的传输需求和信道的使用情况，动态地分配信道资源。
当用户的传输需求较小或者其他用户没有传输时，可以将信道资源分配给其他用户使用。
二、多路复用技术的步骤1. 信号接入：将不同用户产生的信号接入到通信系统中。
用户的信号可以通过不同的方式接入，如数字化后通过信号结构器输入、模拟信号通过模数转换器转换为数字信号后输入等。
2. 信号编码：对每个用户的信号进行编码。
编码可以使得不同用户的信号在传输过程中相互独立，不会相互干扰。
常见的编码方式有频分编码、时分编码等。
3. 多路复用：将各个用户的信号按照多路复用技术的原理进行合并。
例如，对于频分多路复用技术，可以将每个用户的信号经过调制后分配到不同的频带中；对于时分多路复用技术，可以将每个用户的信号按照时间顺序分配到不同的时隙中。
4. 信号传输：将多路复用后的信号通过信道传输。
传输过程中需要保持信号的完整性和准确性，避免信号受到干扰或衰减。
5. 信号分解：在接收端，将传输的信号进行分解，分离出各个用户的信号。
分解可以使用与多路复用技术相对应的解复用技术，如频分解复用、时分解复用等。
6. 信号解码：对分离出的每个用户的信号进行解码。
多路复用技术
多路复用技术定义：多路复用技术是把多个低信道组合成一个高速信道的技术，它可以有效的提高数据链路的利用率，从而使得一条高速的主干链路同时为多条低速的接入链路提供服务，也就是使得网络干线可以同时运载大量的语音和数据传输。
原因：通信线路的架设费用较高，需要尽可能地充分使用每个信道的容量，尽可能不重复建设通信线路；一个物理信道（传输介质）所具有的通信容量往往大于单个通信过程所需要的容量要求，如果一个物理信道仅仅为一个通信过程服务，必然会造成信道容量资源的浪费。
基本原理：把一个物理信道按一定的机制划分为多个互不干扰互不影响的逻辑信道，每个逻辑信道各自为一个通信过程服务，每个逻辑信道均占用物理信道的一部分通信容量。
技术关键：发送端如何把多个不同通信过程的数据（信号）合成在一起送到信道上一并传输，接收端如何把从信道上收到的复合信号中分离出属于不同通信过程的信号（数据）核心设备：多路复用器（Multiplexer）：在发送端根据某种约定的规则把多个低速（低带宽）的信号合成一个高速（高带宽）的信号；多路分配器（Demultiplexer）：在接收端根据同一规划把高速信号分解成多个低速信号。
多路复用器和多路分配器统称为多路器（MUX）：在半双工和全双工通信系统中，参与多路复用的通信设备通过一定的接口连接到多路器上，利用多路器中的复用器和分配器实现数据的发送和接收。
如图一所示图一信道复用技术的类型：如图二所示图二FDM技术全称：频分多路复用技术（Frequency Division Multiplexing technology）适用领域：广播电视系统、有线电视系统、载波电话通信系统等；优点：1. 容易实现，技术成熟。
2. 信道复用率高，分路方便，因此频分多路复用是模拟通信中常采用的一种复用方式，特别是在有线和微波通信系统中应用十分广泛。
缺点：1.保护频带占用了一定的信道带宽，从而降低了FDM 的效率；2.信道的非线性失真改变了它的实际频率特性，易造成串音和互调噪声干扰；3.所需设备随输入路数增加而增多，不易小型化；4.FDM 不提供差错控制技术，不便于性能监测。
多路复用技术_计算机网络技术_
多路复用技术_计算机网络技术_多路复用技术——计算机网络技术的关键支撑在当今数字化的时代，计算机网络已经成为我们生活和工作中不可或缺的一部分。
无论是浏览网页、观看视频、进行在线游戏，还是企业的远程办公和数据传输，都离不开高效稳定的网络支持。
而在计算机网络技术中，多路复用技术扮演着至关重要的角色，它就像是一位高效的调度员，能够充分利用有限的网络资源，实现数据的快速、准确传输。
那么，什么是多路复用技术呢？简单来说，多路复用技术是一种将多个信号或数据流合并到一个单一的通信信道上进行传输，然后在接收端再将它们分离出来的技术。
想象一下，有许多辆车（信号或数据流）都想要通过一条狭窄的道路（通信信道），如果没有合理的调度，必然会导致交通拥堵。
而多路复用技术就是那个聪明的交通警察，它能安排好这些车辆的通行顺序，使得道路资源得到充分利用，交通得以顺畅进行。
多路复用技术主要有以下几种常见的类型：时分多路复用（TDM）、频分多路复用（FDM）、波分多路复用（WDM）和码分多址（CDMA）。
时分多路复用是按照时间片来分配信道资源的。
就好比把一天的时间分成很多个小时段，每个小时段分配给不同的任务。
在 TDM 中，将通信信道的传输时间划分成若干个固定长度的时隙，每个时隙分配给一个信号源。
例如，在一个电话通信系统中，如果有 8 个用户需要通话，那么系统会将每个用户的通话时间分成 8 个等长的时隙，每个用户在自己的时隙内进行通话，轮流使用信道，从而实现多个用户共享同一信道的目的。
频分多路复用则是根据频率来划分信道资源的。
我们可以把它想象成一个广播电台，不同的电台使用不同的频率进行广播，听众可以通过调谐到不同的频率来收听自己喜欢的节目。
在 FDM 中，通信信道的带宽被分成若干个相互不重叠的频段，每个频段分配给一个信号源。
每个信号源使用自己分配到的频段进行传输，从而在同一信道上实现多个信号的同时传输。
波分多路复用是在光纤通信中常用的技术。
多路复用技术
时分复用
频率
在 TDM 帧中的位置不变
ABCDABCDABCDABCD …
TDM 帧 TDM 帧 TDM 帧 TDM 帧 TDM 帧
时间
9
时分复用
频率
在 TDM 帧中的 位置不变
ABCDABCDABCDABCD …
TDM 帧 TDM 帧 TDM 帧 TDM 帧 TDM 帧
时间
10
时分复用
频率
共享光纤的光谱
与FDM的唯一区别：在WDM中使用的衍射光栅是无 源的，因此可靠性非常高。
18
计算机网络技术
在 TDM 帧中的 位置不变
ABCDABCDABCDABCD …
TDM 帧 TDM 帧 TDM 帧 TDM 帧 TDM 帧
时间
11
时分复用
频率
在 TDM 帧中的 位置不变
ABCDABCDABCDABCD …
TDM 帧 TDM 帧 TDM 帧 TDM 帧 TDM 帧
应用：
时间
既可用于传输数字信号，也可用于传输模拟信号。
6
由此可见，信道的带宽越大，容纳的电话路数就 会越多。目前，在一根同轴电缆上已实现了上千路电 话信号的传输。多路频分复用系统又称为多路载波系 统。
用途：主要用于传送模拟信号，如有线或无线模
拟通信网 。频带传输也被称为宽带传输。
7
二、时分多路复用TDM （time division multiplexing）： 1、基本原理：将一条物理信道，按时间分成若 干个时间片，轮流地给多个信号源使用，每个 时间片由复用的一个信号源占用。
对于数字通信系统主干网的复用都采用时分多路
复用技术。
12
时分复用可能会造成 线路资源的浪费
时分多路复用
摘要数据通信系统或计算机网络系统中，传输媒体的带宽或容量往往会超过传输单一信号的需求，为了有效地利用通信线路,希望一个信道同时传输多路信号，这就是所谓的多路复用技术(Multiplexing)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输，在远距离传输时可大大节省电缆的安装和维护费用。
频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Division Multiplexing)是两种最常用的多路复用技术。
时分多路复用（TDM）是按传输信号的时间进行分割，它使不同的信号在不同的时间内传送，将整个传输时间分为许多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用，适用于媒体数据速率容量超过要传输的几路数字信号总速率的情况。
此次课程设计利用MATLAB/Simulink仿真软件实现对时分多路复用系统的模拟仿真，达到对输入信号实现复用和解复用的效果。
关键词：多路复用；解复用；系统仿真目录前言 (1)一、基本原理 (2)1.1多路复用技术 (2)1.2时分多路复用技术概述 (2)1.3TDM系统组成及工作原理 (3)1.4时分复用中的同步技术原理 (3)1.2.1位同步原理 (4)1.2.2帧同步原理 (4)1.2.3 载波同步原理 (4)1.2.4网同步原理 (4)二、模块简介 (6)2.1设计思路 (6)2.2 MATLAB概述 (6)2.3 Simulink简介 (6)2.4时分多路复用系统的基本原理 (7)三、时分复用系统仿真模型 (10)3.1 Simulink仿真框图搭建 (10)3.2 Subsystem/Subsystem1结构框图 (10)3.3参数设置 (11)3.4仿真结果及分析 (13)总结 (17)致谢 (18)参考文献 (19)前言在实际的通信系统中，经常需要在两地之间同时传送多路信号。
(完整版)计算机网络技术基础3.3多路复用技术
章节或项目名称多路复用技术/宽带接入技术本次授课类型☑理论□实验□理实一体□实训□实习班级地点周次星期节次授课进度☑符合□超前□滞后□符合□超前□滞后□符合□超前□滞后□符合□超前□滞后教学目标1、了解多路复用技术的种类2、掌握多路复用技术应用场景3、理解宽带接入技术种类及特点教学重点1、多路复用技术种类及特点2、宽带接入技术种类及特点教学难点1、多路复用技术种类及特点2、宽带接入技术种类及特点教学设计教学环节内容要点教学方法与手段时间分配1．知识巩固通过知识抢答，了解学生对已学知识的把握程度，及时给予表扬提问、PPT 10m2．自学内容检查通过设置直观简单问题，了解学生预习情况，及时发现问题，把握教学进度提问、PPT 10m3．教师难点讲解以典型案例为主介绍多路复用技术及其种类等信息提问、PPT、板书50m4.课程知识点学习效果检验讲解内容提炼板书、提问15m5.总结及课后预习按照任务单要求完成数据链路层作用等内容视频、PDF 5m教学效果及改进思路1、知识巩固（1）数据传输技术有哪些？分类方式传输方式按数据位的传输方式串行通信并行通信按数据传输同步方式同步传输异步传输按数据信号调制方式基带传输频带传输按数据发送方式单工通信半双工通信全双工通信（2）数据编码技术？2、自学内容检查（1）多路复用技术有哪些？时分多路复用、码分多路复用、波分、频分（2）宽带接入技术有哪些？xDSL、HFC、WLAN、FTTx+PON等3、学生知识讲解（1）学生讲解多路复用技术的特点及应用学生一：频分多路复用特点及应用场景学生二：时分多路复用技术特点及应用学生三：波分多路复用技术特点及应用场景学生四：码分多路复用技术特点及应用场景（2）教师归纳总结→问题1：频分多路复用特点及应用？（应用：电话）→问题2：时分多路复用特点及应用？（应用：集线器）→问题3：波分多路复用特点及应用？（应用：集线器）→问题4：码分多路复用技术特点及应用？（3）学生讲解宽带接入技术4、教师难点讲解（1）多路复用技术的特点及应用频分多路复用技术：在一个传输介质上使用多个不同频率的模拟载波信号进行多路传输，每一个载波信号形成一个信道的技术。
计算机网络技术数据通信基础多路复用技术
多路复用技术数据通信基础CONTENTS目录1,复用技术原理2,复用技术方法多路复用:多个信息源享一个公信道。
DEMUX 复用器解复用器享信道MUX 信源信宿提高线路利用率适用场合:当信道地传输能力大于每个信源地平均传输需求时。
复用地基本思想:把公享信道用某种方法划分成多个子信道,每个子信道传输一路数据。
四种复用方法频分复用FDM:按频率划分不同地信道,如CATV系统波分复用WDM:按波长划分不同地信道,用于光纤传输码分复用CDM:按地址码划分不同地信道,非常有发展前途时分复用TDM:按时间划分不同地信道,目前应用最广泛频分复用原理:在物理信道地可用带宽超过单个原始信号所需带宽情况下,可将该物理信道地总带宽分割成若干个与传输单个信号带宽相同（或略宽）地子信道,每路信号占用一个频率通道进行传输。
以防相互干扰波分复用原理:也成光地频分复用。
整个波长频带被划分为若干个波长范围,每路信号占用一个波长范围来进行传输。
光载波地间隔为0.2~1.6nm之间。
F2F1F3光谱F 1F 2F 3享光纤地光谱 光纤2光纤3光纤1享光纤λλλ棱柱/衍射光栅一根光纤上复用80-160个光载波信号波分多路复用一般用波长分割复用器与解复用器（也称合波/分波器）分别置于光纤两端,实现不同光波长信号地耦合与分离。
将光纤1,光纤2,光纤3路信号连接到棱柱上,每路信号处于不同地波段,3束光通过棱柱/衍射光栅合成到一根享光纤上,待传输到目地地后,在将它们用同样地方法分离。
码分复用原理:每个用户可在同一时间使用同样地频带进行通信,但使用地是基于码型地分割信道地方法,即每个用户分配一个地址码,各个码型互不重叠,通信各方之间不会相互干扰,抗干扰能力强。
它不仅可以提高通信地语音质量与数据传输地可靠性及减少干扰对通信地影响,还增大了通信系统地容量。
码分多路复用技术主要用于无线通信系统,特别是移动通信系统。
笔记本电脑或个数字助理（PersonalDataAssistant,PDA）及掌上电脑（HandedPersonalputer,HPC）等移动性计算机地联网通信就是使用了这种技术。
时分多路复用技术的实现原理
时分多路复用技术的实现原理信道复用技术的类型主要有：1.频分多路复用2.时分多路复用3.波分多路复用4.码分多路复用下面我主要介绍一下时分多路复用技术的实现原理：时分多路复用（TDM：Time Division Multiplexing）是按传输信号的时间进行分割的，它使不同的信号在不同的时间内传送，将整个传输时间分为多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用。
TDM就是通过在时间上交叉发送每一路信号的一部分来实现一条电路传送多路信号的。
电路上的每一短暂时刻只有一路信号存在。
因数字信号是有限个离散值，所以TDM技术广泛应用于包括计算机网络在内的数字通信系统，而模拟通信系统的传输一般采用FDM。
TDM是以信道传输时间作为分割对象，通过多个信道分配互不重叠的时间片的方法来实现，因此时分多路复用更适用于数字信号的传输。
它又分为同步时分多路复用和统计时分多路复用。
采用基带传输的数字数据通信系统，如计算机网络系统、现代移动通信系统等；TDM技术的基本原理由于基带传输系统采用串行传输的方法传输数字信号，不能在带宽上划分。
TDM技术在信道使用时间上进行划分，按一定原则把信道连续使用时间划分为一个个很小的时间片，把各个时间片分配给不同的通信过程使用；由于时间片的划分一般较短暂，可以想象成把整个物理信道划分成了多个逻辑信道交给各个不同的通信过程来使用，相互之间没有任何影响，相邻时间片之间没有重叠，一般也无须隔离，信道利用率更高。
通常采用的技术有：STDM同步十分多利复用技术和ATDM异步时分多路复用技术同步时分复用采用固定时间片分配方式，即将传输信号的时间按特定长度连续地划分成特定的时间段（一个周期），再将每一时间段划分成等长度的多个时隙，每个时隙以固定的方式分配给各路数字信号，各路数字信号在每一时间段都顺序分配到一个时隙。
由于在同步时分复用方式中，时隙预先分配且固定不变，无论时隙拥有者是否传输数据都占有一定时隙，这就形成了时隙浪费，其时隙的利用率很低，为了克服STDM的缺点，引入了异步时分复用技术。
计算机网络原理 频分多路复用技术
计算机网络原理 频分多路复用技术
频分多路复用（Frequency Division Multiplexing ，FDM ）是一种在信道上同时发送多个模拟信号的方法，它将传输频带划分为若干个子信道（或频带）。
信道中的每一个频带都有它自己的载波信号，而且其载波信号的频率是惟一的。
然后，各个频带的载波信号受到一个信号的调制，就像在FM 中一样。
各个频带的频率之间未使用每个频率范围确保了信号不会彼此干扰。
频分多路复用信号中的各个频带是为分配给它的信息所保留的。
如果没有发送信息，那么频率将保持不用，这些保持不用的频率以及保留未使用的频率范围将降低频分多路复用的效率。
频分多路复用技术是在20世纪30年代由电话公司开发的，用来在一条电线上结合多个语音信号。
它可以用于语音、视频或数年据信号，但是它最常见的应用是无线电广播传输和有线电视。
它还可能用来在长途模拟线路上传输多个语音信号。
因为频分多路复用技术是多路传输的一种较早、效率较低下的形式，所以它在现代数据网络中的使用是有限的。
图1-15为一个频分多路复用模型。
mux/
mux/demux A B C A B
C
图1-15为一个频分多路复用系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络原理 时分多路复用技术
时分多路复用（Time division Multiplexing ，TDM ）是一种多路传输数字信号的方法，它已经在现代数据网络上替代了频分多路复用技术。
在通信序列中，时分多路复用向在网络上交换信号的每一个设备分配一段时间或时间片。
在这个时间片中，信道只传输来自那个节点的数据。
例如，有若干个计算机连接在同一条公共传输通道上，多路复用器在通信信道中将会按一定的次序轮流的给每台计算机分配一个时间，当轮到某台计算机时，这台计算机与通道接通，执行操作。
而其他的设备与通道的联系均被切断，待分配的时间片用完后，则通过时分多路转换开关把通道联接到下一个要连接的计算机上。
在时分多路复用中，时间片是为它们特定的节点保留的，而不管该节点是否有数据要传输。
如果一个节点没有要发送的数据，那么它的时间片就保留空白的。
虽然这种安排合乎逻辑，但是如果网络上的某些节点很少发送数据，那么它的效率会比较低下。
图1-16为一个时分多复用模型。
发射器
A
B
C
A B C 接收器时间片2
图1-16 时分多复用系统
时分多路复用又分为同步时分多路复用和异步时分多路复用：同步时分多路复用是指分配给每个设备的时间片是固定的，不管该设备是否有数据发送，属于该设备的时间片都不能被其他设备占用。
异步时分多路复用允许动态地分配时间片，如果某个设备不发送信息，则其他的设备可以占用这个设备的时间片。
