悬挑构件配筋
混凝土预制梁悬挑构造标准
混凝土预制梁悬挑构造标准一、引言混凝土预制梁悬挑构造是建筑工程中常见的一种结构形式，其具有较高的承载能力和稳定性，同时也具备良好的经济效益和施工效率。
为了确保混凝土预制梁悬挑构造的质量和安全性，需要制定相关的标准和规范。
本文旨在对混凝土预制梁悬挑构造的标准进行全面、具体、详细的介绍和解析，以期提高工程建设的质量和水平。
二、悬挑长度标准1. 标准要求混凝土预制梁的悬挑长度应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的自重、荷载以及施工和使用过程中的安全因素。
2. 具体标准（1）混凝土预制梁的悬挑长度不应超过其自身长度的1/4；（2）混凝土预制梁的悬挑长度应根据荷载情况确定，一般不宜超过1.5m；（3）混凝土预制梁的悬挑长度应根据实际情况进行调整，如需超过标准要求，应进行专业计算和评估，并采取相应的措施保证施工和使用过程中的安全性。
三、悬挑梁的截面形式标准1. 标准要求混凝土预制梁的截面形式应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和承载要求。
2. 具体标准（1）混凝土预制梁的截面形式应符合设计要求，一般应采用矩形或T 形截面；（2）混凝土预制梁的截面宽度应大于等于100mm，高度应根据荷载情况和跨度确定；（3）混凝土预制梁的截面应保证符合设计要求的受力性能，同时应考虑施工和使用过程中的安全因素。
四、悬挑梁的钢筋配筋标准1. 标准要求混凝土预制梁的钢筋配筋应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和承载要求。
2. 具体标准（1）混凝土预制梁的钢筋配筋应符合设计要求，保证受力性能和稳定性；（2）混凝土预制梁的钢筋配筋应符合钢筋的强度和粘结要求，同时应考虑施工和使用过程中的安全因素；（3）混凝土预制梁的钢筋配筋应采用可靠的连接方式，并进行必要的锚固和保护。
五、悬挑梁的施工标准1. 标准要求混凝土预制梁的施工应符合国家现行的建筑设计规范和相关标准，同时应考虑混凝土预制梁的使用环境和施工要求。
悬挑梁配筋
悬挑梁为单自由度构件，应有一定的安全储备；如果用软件算结果一般是可采用的，注意一下构造要求如果不放心可放大1.2就足够了，不必放大很多，没有什么用，还浪费挑梁配筋梁顶按照计算放大20%,梁底按构造配基于安全考虑，可考虑适当的放大，但不需要太大，一般取1.2倍即可，如果真还要加大面筋的话，顺便也把与其相连的柱子相应方向的配筋增大，这才可靠满足扰度裂缝后，再适当放大就可以了，放大2倍太夸张了吧。
对于悬挑构件，配筋适当加大是可以，应该的；更应该注意悬挑构件的底部配筋，应为悬挑大的话要考虑竖向地震作用!因为悬挑梁不能破坏，抗震地区在结构上输入“硬抗”的构建，是不能破坏的，所以一般的话配筋都回放大的，根据重要程度和承荷多少，放大系数在1.1~1.5左右。
悬挑梁设计规范对悬挑梁要求高与一般梁。
实际操作：（1）混凝土悬挑梁的配筋是由裂缝和挠度控制。
设计时应查验PKPM变形计算结果，然后根据荷载、部位、实际挑出长度进行增加。
（2）延性控制：配足下部钢筋，箍筋加密，提高截面延性。
（3）节点：注意支座锚固和临跨延伸长度。
就是啊，一般这样的梁我至少会做到4根或5根25的钢筋的，不是说浪费不浪费，而是在这种地方没必要省，按照最高配筋配就行。
另外箍筋也要加大，再加上两至四根弯起筋，防止梁根部剪力过大，引起突然断裂。
悬挑大于2.5米要计算竖向地震作用的，如果你没有考虑竖向地震作用，那就人工加大点配筋了，我也没有做过，所以不知道加大多少PKPM中验算悬臂梁画上去，汇总计算，回到梁界面，选中悬挑梁，点【编辑钢筋】，修改以后，锁定，再汇总计算悬挑梁的计算长度按悬挑长度的两倍取值，在《混凝土结构设计规范》第3.3.2条表3.3.2注4中提到。
悬挑板结构计算说明(新规范)

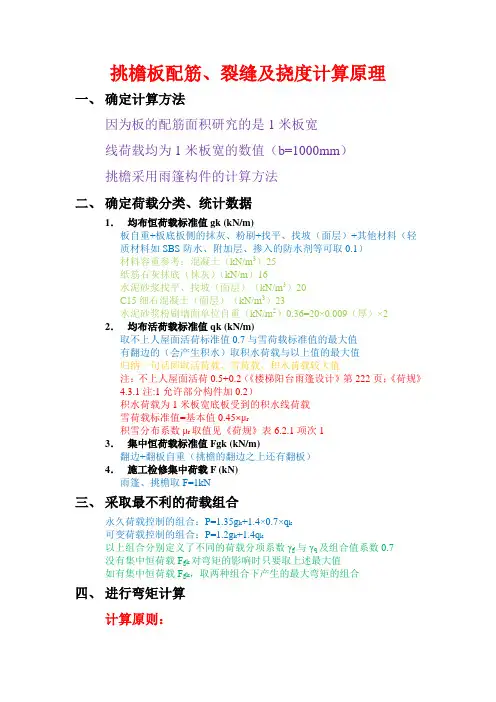

挑檐板配筋、裂缝及挠度计算原理一、确定计算方法因为板的配筋面积研究的是1米板宽线荷载均为1米板宽的数值（b=1000mm）挑檐采用雨篷构件的计算方法二、确定荷载分类、统计数据1．均布恒荷载标准值gk (kN/m)板自重+板底板侧的抹灰、粉刷+找平、找坡（面层）+其他材料（轻质材料如SBS防水、附加层、掺入的防水剂等可取0.1）材料容重参考：混凝土（kN/m3）25纸筋石灰抹底（抹灰）（kN/m）16水泥砂浆找平、找坡（面层）（kN/m3）20C15细石混凝土（面层）（kN/m3）23水泥砂浆粉刷墙面单位自重（kN/m2）0.36=20×0.009（厚）×2 2．均布活荷载标准值qk (kN/m)取不上人屋面活荷标准值0.7与雪荷载标准值的最大值有翻边的（会产生积水）取积水荷载与以上值的最大值归纳一句话即取活荷载、雪荷载、积水荷载较大值注：不上人屋面活荷0.5+0.2（《楼梯阳台雨篷设计》第222页；《荷规》4.3.1注:1允许部分构件加0.2）积水荷载为1米板宽底板受到的积水线荷载雪荷载标准值=基本值0.45×μr积雪分布系数μr取值见《荷规》表6.2.1项次13．集中恒荷载标准值Fgk (kN/m)翻边+翻板自重（挑檐的翻边之上还有翻板）4．施工检修集中荷载F (kN)雨篷、挑檐取F=1kN三、采取最不利的荷载组合永久荷载控制的组合：P=1.35g k+1.4×0.7×q k可变荷载控制的组合：P=1.2g k+1.4q k以上组合分别定义了不同的荷载分项系数γg与γq及组合值系数0.7没有集中恒荷载F gk对弯矩的影响时只要取上述最大值如有集中恒荷载F gk，取两种组合下产生的最大弯矩的组合四、进行弯矩计算计算原则：集中荷载F不与活荷载q同时考虑（算弯矩时不组合，并不是不考虑）M1=（γg·g k+γq·q k）l n2+F g·l nM2=γg·g k·l n2+F g·l n+1×l nM=max(M1，M2)注：有集中恒荷载时M要计算两种荷载组合下M1、M2的值，取产生最大弯矩的荷载组合，荷载分项系数取相应组合下的。
悬挑梁钢筋设置
03G101-1图集第66页是这样说的：1、第一排上部纵筋，“至少两根角筋，并且不少于第一排纵筋的二分之一”的上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底。
“其余纵筋弯下”（即钢筋不下弯45度的斜坡）。
例如：第一排上部纵筋有4根，则第1、4两根一直伸到悬挑梁端部，第2、3两根在端部附近弯下45度的斜弯。
再例：第一排上部纵筋有5根，则第1、3、5三根一直伸到悬挑梁端部，第2、4两根在端部附近弯下45度的斜弯。
2、第二排上部纵筋伸到悬挑端长度的0.75 处。
3、纯悬挑梁（XL）的上部纵筋在支座的锚固：图上的标注为“伸至柱对边（柱纵筋内侧）且≥0.4La”。
而在“注1”中指出：“当纯悬挑梁的纵向纵筋直锚长度≥La且≥0.5hc+5d时，可不必往下弯锚；当直锚伸至对边仍不足La时，则应按图示弯锚；当直锚伸直对边仍不足0.4La时，则应采用较小直径的钢筋。
”——可见，纯悬挑梁的锚固方式和做法，与框架梁在端支座上的锚固方式和做法相同。
4、至于纯悬挑梁和各类梁的悬挑端的下部纵筋在支座的锚固：其锚固长度螺纹钢为12d，光面钢筋为15d 。
有人问：框架梁第一跨的下部纵筋是否一直伸到悬挑端上去？回答是：不应伸到悬挑端上去。
因为这两种钢筋的作用截然不同：框架梁第一跨的下部纵筋是受拉钢筋，它一般配筋较大；而悬挑端的下部钢筋是受压钢筋，它只需要较小的配筋就可以了。
所以，框架梁第一跨的下部纵筋的做法是伸到边柱进行弯锚；而悬挑端的下部钢筋是插入柱内直锚即可。
这里，还需要说明几个问题：第一个问题：有人问，纯悬挑梁和各类梁的悬挑端是否考虑抗震？回答是：在设计时不考虑抗震。
你看看图集中计算锚固长度时使用“La”而不是使用“LaE”就明白了。
第二个问题：上述第“1”条中“上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底”的问题。
从图中在钢筋图形旁边标注“≥12d”，于是有些人以为钢筋的直钩长度等于12d即可。
可是陈青来教授说，大家要注意“图形语言”，在大样图中钢筋的直钩一直通到梁底。
阳台悬挑梁配筋计算公式
阳台悬挑梁配筋计算公式悬挑梁是建筑中常见的结构形式，特别是在阳台的设计中。
为了确保悬挑梁的稳定性和安全性，在设计过程中需要进行配筋计算。
本文将介绍阳台悬挑梁配筋计算的公式和相关内容。
一、悬挑梁的定义和作用悬挑梁指的是梁的一端悬挑在外墙之外，起到承载和支撑的作用。
在阳台的设计中，悬挑梁用于承载阳台的荷载，并将其传递给楼板或结构墙。
悬挑梁的设计需要考虑到荷载情况、材料强度和结构稳定性等因素。
二、悬挑梁的配筋计算公式在设计阳台悬挑梁时，配筋计算是非常重要的一步。
配筋计算的目的是确定梁的截面尺寸和钢筋的布置，以满足结构的强度和刚度要求。
阳台悬挑梁的配筋计算公式主要包括以下几个方面：1. 弯矩计算公式阳台悬挑梁承受的荷载会引起弯矩，弯矩是悬挑梁设计的关键参数之一。
弯矩的大小与荷载大小、悬挑长度和梁的截面形状等因素有关。
弯矩计算公式可以根据结构力学原理得出。
2. 钢筋计算公式钢筋的计算是配筋计算的核心内容。
根据弯矩大小和钢筋的抗弯强度，可以计算出所需的钢筋面积。
钢筋的布置应满足一定的要求，通常采用双向布置的方式，以提高结构的抗弯能力。
3. 截面尺寸计算公式悬挑梁的截面尺寸需要满足弯矩和钢筋的要求。
根据弯矩和钢筋的计算结果，可以得出悬挑梁的截面尺寸。
截面尺寸的计算需要考虑到结构的刚度和稳定性要求。
三、阳台悬挑梁配筋计算的步骤进行阳台悬挑梁配筋计算时，可以按照以下步骤进行：1. 确定设计荷载和悬挑长度。
设计荷载是根据阳台使用情况和相关规范确定的，悬挑长度是指悬挑梁从外墙到悬挑梁端点的距离。
2. 计算弯矩。
根据设计荷载和悬挑长度，可以计算出悬挑梁上的弯矩。
弯矩计算可以采用结构力学的原理，也可以使用专业的结构设计软件进行计算。
3. 计算钢筋面积。
根据弯矩和钢筋的抗弯强度，可以计算出所需的钢筋面积。
钢筋的抗弯强度可以通过相关规范或材料试验数据获取。
4. 计算截面尺寸。
根据弯矩和钢筋面积，可以计算出悬挑梁的截面尺寸。
截面尺寸的计算需要考虑到结构的刚度和稳定性要求，通常需要进行迭代计算。
首层砼悬挑梁配筋计算
首层砼悬挑梁配筋计算书一、依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010二、计算参数:梁高h=500mm，梁宽a=200mm，C35混凝土fc=16.7N/m m2，s max=0.4，混凝土容重为25KN/m³，L、L1、L2根据外架平面布置图取值。
首层局部悬挑架搭设从首层至4层梁板底，搭设高度15.3m，步距1800mm，纵距1500mm，横距900mm，钢管直径、壁厚取Φ48.3×3.6，施工活荷载为2.5kN/m2，同时考虑2层施工。
脚手板采用钢筋网片，荷载为0.15kN/m2，按照铺设8层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
三、荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1072N G1= 0.107×15.3=1.64kN(2)脚手板的自重标准值(kN/m 2)；本例采用钢筋网片脚手板，标准值为0.15 N G2 = 0.150×8×1.500×(0.900+0.300)/2=1.08kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、冲压钢脚手板挡板，标准值为0.16N G3 = 0.160×1.500×8/2=0.96kN(4)吊挂的安全设施荷载，包括安全网(kN/m 2)；0.010N G4 = 0.010×1.500×15.300=0.23kN经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 3.91kN 。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
悬挑板配筋计算公式
悬挑板配筋计算公式
悬挑板的配筋计算公式根据具体的设计要求和构造条件会有所不同。
下面是一般情况下常用的悬挑板配筋计算公式：
1. 弯矩计算公式：
M = W * L^2 / 8
其中，M为悬挑板在支座处的弯矩（单位：N·m），W为悬挑板的活载荷（单位：N/m），L为悬挑板的长度（单位：m）。
2. 配筋计算公式：
a. 悬挑板的主筋配筋计算公式：
As = M / (fy * j)
其中，As为主筋的面积（单位：mm^2），M为悬挑板在支座处的弯矩（单位：N·m），fy为钢筋的抗拉强度（单位：N/mm^2），j为钢筋的屈服系数。
b. 悬挑板的剪力筋配筋计算公式：
Av = V / (fyd * s)
其中，Av为剪力筋的面积（单位：mm^2），V为悬挑板的剪力（单位：N），fyd为剪力筋的抗剪强度（单位：N/mm^2），s为剪力筋的间距（单位：mm）。
这些公式只是悬挑板配筋计算的基本原理，具体的设计还需要考虑结构的安全性、可靠性以及施工的方便性等因素，建议在实际设计中遵循相关的设计规范和标准，并由专业的工程师进行详细的计算和设计。
悬挑板在构造配筋下最大悬挑长度修订稿
悬挑板在构造配筋下最大悬挑长度公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]悬挑板在构造配筋下最大悬挑长度工程应用中经常会遇到各类悬挑板，如悬挑的雨棚、空调板、立面造型等。
之前做工程时，对于悬挑板，一般是按照经验选取板厚，然后按照构造进行配筋（一般是悬挑不超过1.2米取板厚为100mm，悬挑超过1.2米，板厚取为120mm）。
今天帮同事看图时，看到他的悬挑板悬挑得有点长，突然间估不准配筋准不准确，故借助excel专门对悬挑板的配筋问题做了一次计算，希望以后看图、画图时能心里有底。
计算悬挑板的配筋首先要确定荷载，工程中普通楼面荷载的取法是：恒载取1.0kN/m2，活载取2.0kN/m2，本次计算假定悬挑板分布荷载取通常情况下的楼面荷载，楼板混凝土等级为C30，钢筋选HRB400钢。
表1假定的计算参数附加恒载附加活载混凝土等级钢筋级别1.02.0C30HRB400以混凝土板板厚h=100mm，悬挑长度l=1400mm为例，计算过程如下：100mm厚钢筋混凝土板0.10 x 25 kN/m2=2.50 kN/m2附加恒载1.00 kN/m2总恒载 3.50 kN/m2附加活载2.00 kN/m2楼面荷载设计值：G + Q = 1.2 x 3.50 + 1.4 x 2.00 = 7.00 kN/m2分布线荷载：q = (G + Q) x l = 7.00 kN/m2x 1.0 m = 7.00 kN/m固端弯矩：M = 0.5 x q x l2= 0.5 x 7 x 1.42= 6.86 kNmh= h – 20 = 100 – 20 = 80 mmαs = M / (α1fc b h2) = 6.68 x 106/ (1.0 x 14.3 x 1000 x 802) = 0.074956ξ= 1 – sqrt(1 – 2 xαs) = 1- sqrt(1 – 2 x 0.074956) = 0.077998As =α1fc b hξ/ fy = 1.0 x 14.3 x 1000 x 80 x 0.077998 / 360 = 248 mm2构造配筋为: 0.2% x b x h = 0.002 x 1000 x 100 = 200 mm2< 248 mm2故配筋为：248 mm2按照上述计算过程，改变以10mm为级差改变板厚，以50mm为级差改变悬挑长度，利用excel 对悬挑板配筋进行计算。
悬挑板结构计算Excel2003(新规范)
一、常规数据
混凝土容重（kN/m3） 基本雪压（kN/m2） 积雪分布系数μr 板 厚 底板根部厚(mm) 底板端部厚(mm) 计算跨度L0(mm) 端部翻边高出板面h'(mm) 端部翻边宽b'(mm) 构件受力特征系数αcr 纵向受拉钢筋表面特征系数νi 混凝土强度等级 受拉钢筋强度设计值fy (N/mm2) 积水荷载标准值 (kN/m) 板保护层厚度c(mm) 25 0.45 1.00 100 100 500 600 80 1.90 1.00 C25 360 2.00 25 雪荷载标准值（kN/m2） 检修集中荷载标准值 (kN/m) 活荷载准永久值系数ψq 钢筋弹性模量ES(N/mm2)
计算受弯构件挠度fmax=SMkl02/Bmin（mm）
受弯构件的长期刚度 Bk（kN· m2） 受弯构件的长期刚度 Bq（kN· m2）
B = min(Bk,Bq)（kN· m2） 验算fmax≤f0
算
0.45 1.00 0.50 2.00E+05 0.70 0.24 0.02 0.69 0.40 0.10 0.05 60 60
2
as
集中恒荷载标准值FgK（翻边） 有效厚度h0=h-as (mm) 1.29 考虑不利情况，采用永久荷载控制的组合P=1.35gk+1.4× 0.7× qk
三、计算截面配筋
M1=pln^2/2+1.35Fgln (kN· m) M2=1.35gkln^2/2+Fln+1.35Fgkln (kN· m) 取M=M2 截面抵抗矩系数αS=M/α1fcbh02 内力臂系数γS=(1+(1-2αS) )/2 计算钢筋面积AS=M/γSfyh0 (mm2) 等效矩形应力图计算系数β1 正截面混凝土极限压应变εcu
悬挑板结构计算说明（新规范）
悬挑板结构计算说明（新规范）挑檐板配筋、裂缝及挠度计算原理一、确定计算方法因为板的配筋面积研究的是1米板宽线荷载均为1米板宽的数值（b=1000mm）挑檐采用雨篷构件的计算方法二、确定荷载分类、统计数据1．均布恒荷载标准值gk (kN/m)板自重+板底板侧的抹灰、粉刷+找平、找坡（面层）+其他材料（轻质材料如SBS防水、附加层、掺入的防水剂等可取0.1）材料容重参考：混凝土（kN/m3）25纸筋石灰抹底（抹灰）（kN/m）16水泥砂浆找平、找坡（面层）（kN/m3）20C15细石混凝土（面层）（kN/m3）23水泥砂浆粉刷墙面单位自重（kN/m2）0.36=20×0.009（厚）×2 2．均布活荷载标准值qk (kN/m)取不上人屋面活荷标准值0.7与雪荷载标准值的最大值有翻边的（会产生积水）取积水荷载与以上值的最大值归纳一句话即取活荷载、雪荷载、积水荷载较大值注：不上人屋面活荷0.5+0.2（《楼梯阳台雨篷设计》第222页；《荷规》4.3.1注:1允许部分构件加0.2）积水荷载为1米板宽底板受到的积水线荷载雪荷载标准值=基本值0.45×μr积雪分布系数μr取值见《荷规》表6.2.1项次13．集中恒荷载标准值Fgk (kN/m)翻边+翻板自重（挑檐的翻边之上还有翻板）4．施工检修集中荷载F (kN)雨篷、挑檐取F=1kN三、采取最不利的荷载组合永久荷载控制的组合：P=1.35gk +1.4×0.7×qk可变荷载控制的组合：P=1.2gk +1.4qk以上组合分别定义了不同的荷载分项系数γg 与γq及组合值系数0.7没有集中恒荷载Fgk对弯矩的影响时只要取上述最大值如有集中恒荷载Fgk，取两种组合下产生的最大弯矩的组合四、进行弯矩计算计算原则：集中荷载F不与活荷载q同时考虑（算弯矩时不组合，并不是不考虑）M1=（γg·g k+γq·q k）l n2+F g·l nM2=γg·g k·l n2+F g·l n+1×l nM=max(M1，M2)注：有集中恒荷载时M要计算两种荷载组合下M1、M2的值，取产生最大弯矩的荷载组合，荷载分项系数取相应组合下的。
悬挑板在构造配筋下最大悬挑长度
悬挑板在构造配筋下最大悬挑长度工程应用中经常会遇到各类悬挑板，如悬挑的雨棚、空调板、立面造型等。
之前做工程时，对于悬挑板，一般是按照经验选取板厚，然后按照构造进行配筋（一般是悬挑不超过1.2米取板厚为100mm，悬挑超过1.2米，板厚取为120mm）。
今天帮同事看图时，看到他的悬挑板悬挑得有点长，突然间估不准配筋准不准确，故借助excel专门对悬挑板的配筋问题做了一次计算，希望以后看图、画图时能心里有底。
计算悬挑板的配筋首先要确定荷载，工程中普通楼面荷载的取法是：恒载取1.0kN/m2，活载取2.0kN/m2，本次计算假定悬挑板分布荷载取通常情况下的楼面荷载，楼板混凝土等级为C30，钢筋选HRB400钢。
表1假定的计算参数以混凝土板板厚h=100mm，悬挑长度l=1400mm为例，计算过程如下：100mm厚钢筋混凝土板 0.10 x 25 kN/m2=2.50 kN/m2附加恒载 1.00 kN/m2总恒载 3.50 kN/m2附加活载 2.00 kN/m2楼面荷载设计值：G + Q = 1.2 x 3.50 + 1.4 x 2.00 = 7.00 kN/m2分布线荷载：q = (G + Q) x l = 7.00 kN/m2 x 1.0 m = 7.00 kN/m固端弯矩：M = 0.5 x q x l2 = 0.5 x 7 x 1.42 = 6.86 kNmh0 = h –20 = 100 –20 = 80 mmαs = M / (α1fc b h02) = 6.68 x 106 / (1.0 x 14.3 x 1000 x 802) = 0.074956ξ= 1 –sqrt(1 –2 xαs) = 1- sqrt(1 –2 x 0.074956) = 0.077998As =α1fc b h0ξ/ fy = 1.0 x 14.3 x 1000 x 80 x 0.077998 / 360 = 248 mm2构造配筋为: 0.2% x b x h = 0.002 x 1000 x 100 = 200 mm2 < 248 mm2故配筋为：248 mm2按照上述计算过程，改变以10mm为级差改变板厚，以50mm为级差改变悬挑长度，利用excel 对悬挑板配筋进行计算。
悬挑雨蓬板配筋计算
悬挑雨篷板计算一、荷载计算1、雨篷板荷载计算：120厚砼板：120x0.001x25=3KN/m2双面粉刷：0.06x20= 1.2KN/m2荷载标准值合计：g K1= 4.2KN/m22、雨篷板翻边荷载计算：翻边高：180mm翻边宽：100mm翻边重：180x0.001x100x0.001x25=0.45KN/m粉刷：0.03x20x(180x2+100)x0.001=0.276KN/m荷载标准值合计：g K2=0.726KN/m3、活荷载:0.5KN/m2积水荷载：180x0.001x10= 1.8KN/m2雪荷载:0.65KN/m2 均部活荷载取q K1=MAX(0.5,0.65,1.8)= 1.8KN/m2检修集中荷载：q K2= 1.0KN/m取1米板宽作为计算单元均部线荷载设计值 q=1.2g K1+1.4q K1= 1.2x4.2＋1.4x1.8=7.56KN/m 端部集中荷载设计值 P=1.2g K2+1.4q K2= 1.2x0.726＋1.4x1= 2.27KN 二、弯距配筋计算雨篷板挑出长度 L= 1.2m混凝土强度等级C30f c=14.3N/mm2f y=360N/mm2h0=100mmM=qL2/2+PL=0.5x7.56x1.2^2+2.27x1.2=8.17KN.mαS=M/f c bh02=8.17x10^6/(14.3x1000x100^2)=0.057γS=(1+(1-2αS)1/2)/2=A S=M/γS f y h0 =2选用钢筋φ8@120S419mm2三、裂缝宽度验算构件受力特征系数αcr＝ 2.1混凝土抗拉标准值f tk＝2.01N/mm2纵向受拉钢筋表面特征系数 ν＝ 1.0钢筋弹性模量E s=200000N/mm2 deq＝∑(n i * d i^2)/∑(n i*υ*d i)＝8/1=8.00ρte＝A s/A te＝A s/0.5*b*h＝419/(0.5x1000x120)=0.007取ρte＝0.01荷载标准组合计算的弯矩 M k=(g K1+q K1)L2/2 +(g K2+q K2)L=0.5x(4.2+1.8)x1.2^2+(0.726+1)x1.2= 6.391KN.m σsk=M k／(0.87h0A S)=6.3912x10^6/(0.87x100x419)=175.33N/mm2ψ=1.1-0.65f tk/(ρteσsk)= 1.1-0.65x2.01/(0.01x175.33)=0.355取ψ=0.355(注：当ψ<0.2时，取ψ=0.2，当ψ>1时,取ψ=1)最大裂缝宽度ωmax=αcrψσsk(1.9c+0.08d eq/ρte)/E S=2.1x0.355x175.33x(1.9x20+0.08x8/0.01)/200000=0.067< 0.3 裂缝满足要求。
悬挑板钢筋绑扎作业指导书
悬挑板钢筋绑扎编号：2016—0x作业指导书第A版第0次修改使用单位：第1页共8页悬挑板钢筋绑扎作业指导书1.编制目的针对目前分公司一些项目悬挑板钢筋绑扎质量较差，存在结构安全隐患，特编制此作业指导书，以提高悬挑板钢筋绑扎质量。
2.编制依据2.1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-12.2《混凝土结构工程施工规范》GB50666-20112.3《混凝土结构工程施工质量验收规范》GB50204-20153.悬挑板钢筋绑扎控制要点在梁板钢筋绑扎中，需要重点注意悬挑部位主梁次梁受力筋上下关系，严禁造成受拉受压颠倒，尤其是悬挑梁。
在悬挑部位：板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上，垫梁的钢筋在下。
下面，对悬挑梁、悬挑板、悬挑板的阴阳角等节点构造进行说明。
悬挑梁板结构钢筋保护层厚度的有效控制。
3.1悬挑梁钢筋构造3.1.1纯悬挑梁控制要点：第一、二排纵筋锚入支座端长度、纵筋下弯位置、纵筋端部弯钩长度、箍筋起步位置。
13.1.2其它形式悬挑梁悬挑梁附加箍筋范围3.1.3 当不考虑地震作用时，当纯悬挑梁或○D节点悬挑端的纵向钢筋直锚长度≥l a且≥0.5h c+5d时，可不必往下弯折。
括号内数字为抗震框架梁纵筋锚固长度。
当悬挑梁考虑竖向地震作用时（由设计明确），图中悬挑梁中钢筋锚固长度l a、l ab应改为l aE，悬挑梁下部钢筋深入支座长度也应采用l aE。
○A、○F、○G节点，当屋面框架梁与悬挑端根底部平时，框架柱中纵向钢筋锚固要求可按中柱柱顶节点。
3.2悬挑板钢筋绑扎双层板筋单层板筋3.3悬挑板特殊部位钢筋绑扎（下图未表示构造筋或分部筋）图1.悬挑板阳角放射筋1、①为悬挑板阳角放射筋2、①的锚固长度=板悬挑距离xy方向较大者，且≥la图2.悬挑板阳角放射筋1、在悬挑板内，①②③筋应位于同一层面2、在支座和跨内，①号筋应向下斜弯到②③号筋下面，与两筋交叉并向跨内平伸图3.悬挑板阳角放射筋放射筋在支座外悬挑长度不少于0.6l ab，弯钩长度15d图4.悬挑板阴角角放射筋悬挑板阴角处，板纵向筋伸入阴角处相邻板的距离，需满足受拉钢筋最小锚固长度la图5.悬挑板翻边构造单层配筋时的下翻边与上翻边图6.悬挑板翻边构造双层配筋时的下翻边与上翻边5.影响悬挑板施工质量和结构安全的其它注意事项5.1安排模板拆除作业时，应该注意悬挑部位底模可拆除时间。
悬挑板设计计算书
悬挑板设计计算书1、计算模型悬挑板设计按照悬臂梁计算，以下按1m2、计算资料2.1构件信息悬挑长度：L=1m悬挑板厚：h=120mm保护层厚度:c=25mm混凝土强度:C30抗压强度:f c=14.3N/mm2,f ck=20.1N/mm2抗拉强度:f t= 1.43N/mm2,f tk= 2.01N/mm2混凝土容重：γs=25.0 kN/m3钢筋牌号：HRB400,顶筋：8@100抗拉强度:f y=360N/mm2板顶标高：H0=76m（板顶距室外地面的高度)2.2荷载信息①恒载:面层荷载:G1=4kN/m2悬挑板自重:G2=γs h=25×0.12=3kN/m2恒载合计:G=7kN/m2栏杆荷载:G3= 2.5kN/m②活载:检修荷载:P=1kN/m活荷载:Q=0.5kN/m2③基本风压：ω0=0.4kPa，地面粗糙类别：B④基本雪压：S0=0.4kPa，3、荷载计算3.1风荷载计算基本风压：ω0=0.4kPa,地面粗糙类别：B阵风系数：βgz= 1.514(荷载规范8.6.1)高度变化系数：μZ= 1.838(荷载规范8.2.1)体型系数：μsl=2(荷载规范8.3.3-2)①标准风压：ωK=βgzμslμZω0(荷载规范8.1.1)= 1.514×2× 1.838×0.4= 2.23kPa3.2雪荷载计算基本雪压：S0=0.4kPa分布系数:μ0=1①标准雪压：ω雪=μ0S0(荷载规范7.1.1)=1×0.4=0.4kPa3.3活荷载取值Q活=max(Q,ω雪)=0.5kN/m24、弯矩计算①恒荷载弯矩M恒=0.5GL2+G3L=0.5×7×12+ 2.5×1=6kN·m②活荷载弯矩M活=0.5Q活L2+PL=0.5×0.5×12+1×1= 1.25kN·m③风荷载弯矩M风=0.5ωK L2=0.5× 2.23×12= 1.12kN·m5、荷载组合5.1基本组合永久荷载分项系数:γG= 1.3(荷载规范3.2.4）可变荷载分项系数:γQ= 1.5(荷载规范3.2.4）可变荷载组合系数:ψC=1(荷载规范3.2.4）M G=γG M恒+γQψC M活= 1.3×6+ 1.5×1× 1.25=9.68kN·m5.2准永久组合永久荷载分项系数:γG=1(荷载规范3.2.10）可变荷载分项系数:γQ=0.5(荷载规范3.2.10）M准=γG M恒+γQ M活=1×6+0.5× 1.25=6kN·m5.3风荷载组合永久荷载分项系数:γG=1(荷载规范3.2.4）风荷载组合系数:γw= 1.4(荷载规范3.2.4）最不利时为钢筋混凝土浇筑完成，未加附加面层：M1=0.5G2L2=0.5×3×12= 1.5kN·mM风=γQ M风-γG M恒= 1.4× 1.12-1× 1.5=0.07kN·m板底按计算配筋5.4准永久荷载组合永久荷载分项系数:γG=1(荷载规范3.2.4）可变荷载分项系数:ψw=0.5(荷载规范3.2.4）S准=γG G+0.5Q活=1×7+0.5×0.5=7.25kN/m26、配筋设计6.1恒活作用下配筋设计①配筋量计算M=9.68kN·mh0=h-c=120-25=95mmA S1=M(混规7.1.4）0.9f y h0=96800000.9×360×95=315mm2最小配筋率:ρmin=max（0.20%，0.45f t/f y)=0.20%A S,min=ρmin bh=0.20%×1000×120=240mm2悬挑构件配筋量宜放大1.2倍：最终配筋量为：A S'= 1.2*max(A S1,A S,min)=378mm2选用顶筋：HRB400，8@100，A S=503mm2≥A S'=378mm2配筋满足②裂缝验算1米内钢筋根数为:n=10钢筋应力：σ=M准0.87h0A S=60000000.87×95×503=144.3N/mm2有效受拉混凝土配筋率：ρte,1=A S=503=0.84% 0.5bh0.5×1000×120ρte=max(ρte,1,1%)=max（0.84%，1%）= 1.00%粘结特性系数：带肋钢筋V i=1等效钢筋直径:d eq=∑n i d i2/(∑n i v i d i)=8钢筋不均匀应变系数：ψ'= 1.1 -0.65f tk(混规7.1.2）ρteσ= 1.1-0.65× 2.011.00%×144.3=0.195取ψ=0.2，（不大于0.2时，取0.2；不小于1.0时，取1.0）C s=20mm,E s=200000N/mm受弯构件：αcr= 1.9(混规7.1.2）最大裂缝宽度：ωmax=αcrψσ(1.9C s+0.08d eq/ρte)/E s(混规7.1.2）= 1.9×0.2×144.3×(1.9×20+0.08×8/0.01)/200000=0.03mm＜[ω]=0.3mm裂缝满足③挠度验算荷载长期作用下的刚度B S：混凝土弹性模量：E C=30000N/mm钢筋弹性模量：E S=200000N/mmαE=E S/E C= 6.67纵向受拉钢筋配筋率：ρ=AS/bh0=503/(1000×95)=0.53%矩形截面：γf'=0B s=E s A s h02(混规7.2.3）1.150ψ+0.2+6αEρ1.150ψ+0.2+1+3.5γf ’=200000×503×9521.15×0.2+0.2+6× 6.67×0.53%1+ 3.5×0= 1.41E+12θ=2近似准永久组合时刚度:B =B s /θ=1E+12/2=7.07E+11挠度为：f =S 准L 4+G 3L 38B 3B=7.25×14+2.5×138×7.07E+023×7.07E+02= 2.46mm ≤[f]=L/250=8mm 挠度满足6.2风荷载作用下的弯矩设置①配筋量计算选用钢筋：HRB400，8@200，A S =252mm 2M 风=0.07kN ·m h 0=h -c =120-25=95mmA S2=M(混规7.1.4）0.87f y h 0=700000.87×360×95=3mm2最小配筋率:ρmin =max （0.20%，0.45f t /f y )=0.200%A S,min =ρmin bh=0.200%×1000×120=240mm2实际配筋率：ρ’=A S /bh 0=252/(1000×95)=0.27%悬挑构件配筋量宜放大1.2倍：最终配筋量为：A S '= 1.2*max(A S2,A S,min )=288mm 2A S =252mm 2＜A S '配筋不满足。
