MP1800系列路由器配置手册V2.0

合集下载

MP1800系列路由器配置手册V2.0

MP1800系列路由器配置手册本手册著作权属迈普通信技术股份有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

策划：研究院资料服务处* * *迈普通信技术股份有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400-886-8669传真：（+8628）85148948E-mail：******************.com网址：邮编：610041* * *版本：2010年5月第2.0版编号：MP/DC-RD-CPSJ-114-R2010-0019前言用户指南本手册主要讲述如何通过命令行界面管理迈普路由器。

本手册尽量将系统的每一个功能的配置命令放在同一章，这样当您需要配置某种功能的时候，只需查看对应的章节即可。

对一些相互交错的功能的配置命令，如果不能放在一起，本手册会特别指明。

希望本手册能对您的工作有所帮助！读者对象●网络工程师●技术推广人员●网络管理人员适用范围本手册适用于RM1800-21，RM1800-22，RM1800-23，RM1800-31，RM1800-31W，RM1800-35，RM1800-35W，RM1800-36，RM1800-36W路由器设备。

本书约定命令行关键字用加粗表示；命令行参数用斜体表示。

大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；尖括号“<>”表示括号中的信息不被显示出来；方括号“【】”表示括号中的内容需要用户注意；竖线“|”用于分隔若干选项，表示二选一或多选一；正斜线“/”用于分隔若干选项，表示被分隔的各选项是可以被同时选中的；“ 注意”表示需要读者注意的事项，是配置系统的关键之处，希望用户能认真阅读。

“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。

声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。

除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

CISCO 路由器使用手册(适用型号：1800系列)

CISCO 路由器使用手册(适用型号：1800系列)安装路由器ATTENTION：订购的cisco 1800 系列路由器通常附带模块和接口卡。

在安装或拆除任何模块或接口卡之前，请参阅随这些物品一同提供的文档，或参阅cisco 1800 系列硬件安装在线文档，网址为：/univercd/cc/td/doc/product/access/acs_mod/1800/hw/index.htm任何cisco 1800 系列路由器可在桌面上放置或将其安装在墙上。

请参阅以下各节中的适用说明：1. 壁式安装路由器2. 将路由器安装到桌面上ATTENTION：为避免损坏机箱，请勿通过托举前面的塑料面板来抬起机箱或使其倾斜。

请务必抓住机箱的金属部分。

壁式安装路由器ATTENTION：该设备专为壁式安装设计。

在开始安装之前请认真阅读壁式安装指导。

如果未使用合适的硬件或未遵循正确步骤安装，有可能导致人员损伤并损坏系统。

声明248使用两个3/4 英寸的6 号螺钉和路由器底部的安装功能件可进行cisco 1841 路由器的壁式安装。

建议使用平头或圆头的螺钉（未提供）。

路由器的壁式安装功能件如图1 所示。

图1 cisco 1841 路由器上的壁式安装功能件1 壁式安装功能件要将路由器装到墙面或其它表面上，请遵循以下步骤：步骤1 从机箱底部卸下四个橡胶垫。

步骤2 将两个螺钉以6.00 英寸（152 毫米）的水平距离安装到墙面或其它垂直表面上。

螺钉应突出于墙表面0.25 英寸（6 至7 毫米）。

步骤3 将路由器挂到螺钉上，前面板朝下。

这种方向可确保路由器使用安全。

请参阅图2。

图2 壁式安装cisco 1841 路由器1 墙2 安装螺钉3 路由器ATTENTION：如果是在干墙上安装螺钉，请使用空墙固定器（1/8 英寸×5/16 英寸[0.32 cm ×0.79 cm]）稳固螺钉。

如果螺钉没有完全固定，则连接在路由器后面板的电缆的拉力会将路由器从墙面上拖下来。

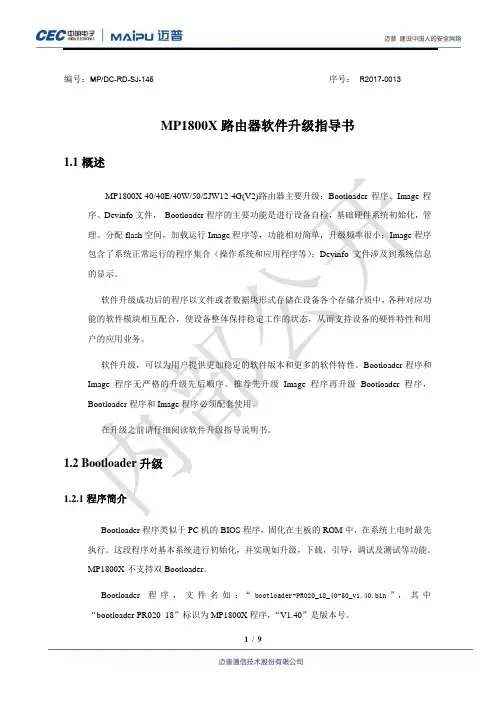

MP1800X路由器软件升级指导书

编号：MP/DC-RD-SJ-145序号：R2017-0013MP1800X路由器软件升级指导书1.1概述MP1800X-40/40E/40W/50/SJW12-4G(V2)路由器主要升级：Bootloader程序、Image程序、Devinfo文件，Bootloader程序的主要功能是进行设备自检，基础硬件系统初始化，管理、分配flash空间，加载运行Image程序等，功能相对简单，升级频率很小；Image程序包含了系统正常运行的程序集合（操作系统和应用程序等）；Devinfo文件涉及到系统信息的显示。

软件升级成功后的程序以文件或者数据块形式存储在设备各个存储介质中，各种对应功能的软件模块相互配合，使设备整体保持稳定工作的状态，从而支持设备的硬件特性和用户的应用业务。

软件升级，可以为用户提供更加稳定的软件版本和更多的软件特性。

Bootloader程序和Image程序无严格的升级先后顺序。

推荐先升级Image程序再升级Bootloader程序，Bootloader程序和Image程序必须配套使用。

在升级之前请仔细阅读软件升级指导说明书。

1.2Bootloader升级1.2.1程序简介Bootloader程序类似于PC机的BIOS程序，固化在主板的ROM中，在系统上电时最先执行。

这段程序对基本系统进行初始化，并实现如升级，下载，引导，调试及测试等功能。

MP1800X-不支持双Bootloader。

Bootloader程序，文件名如：“bootloader-PR020_18_40-50_v1.40.bin”，其中“bootloader-PR020_18”标识为MP1800X程序，“V1.40”是版本号。

1.2.2 升级方式使用sysupdate 命令通过FTP 、TFTP 升级设备的Bootloader 程序。

命令格式：通过FTP 服务器升级的命令格式：sysupdate Bootloader [vrf vrf-name ] FTP_server_address filename [ ftp ftp-username ftp-password ] [reload] <CR> 通过TFTP 升级的命令格式：sysupdate Bootloader [vrf vrf-name ] TFTP_server_address filename [reload] <CR> 网络拓扑Device FTP/TFTP clientFTP/TFTP ServerIP NetworkVLAN100:2.0.1.2/162.0.1.1/162.0.0.1/16操作步骤：步骤1：配置接口的IP 地址，使设备与FTP 服务器网络连通。

8000M系列管理型光纤以太网交换机用户手册 V2.0

8000M8000M系列管理型光纤以太网交换机用户手册2012年4月10日版本：V2.0目录1简介 (1)1.1产品性能 (1)1.2 面板 (2)1.3光纤接口选项 (2)1.4电源选项 (2)1.5物理和环境参数 (2)1.6缺省配置 (2)1.7 管理软件规格 (3)2 Web管理功能 (4)2.1 约定表示方法 (4)2.2系统信息(System Information) (4)2.3高级配置(Advanced Configuration) (5)2.4 端口管理（Port Management） (6)2.4.1端口配置(Port Configuration) (6)2.4.2端口聚合(Port Aggregation) (7)2.4.3端口带宽（Port Bandwidth） (9)2.4.4 端口镜像（Port Mirroring） (9)2.5 VLAN (10)2.5.1高级功能（Advanced） (10)2.5.2基于端口的VLAN（Port-based VLAN） (10)2.5.3 802.1Q VLAN (11)2.5.4基于协议的VLAN（Protocol VLAN） (13)2.5.5基于MAC的VLAN（Mac-Based VLAN） (14)2.5.6 VLAN VPN (14)2.5.7 GARP (16)2.6 QoS (17)2.6.1 QoS配置（QoS Configuration） (18)2.6.2调度模式（Scheduling Mechanism） (18)2.6.3传输队列（Transmit Queues） (19)2.6.4 DSCP映射（DSCP Map） (19)2.7转发（Forwarding） (20)2.7.1单播MAC地址（Unicast MAC Address） (20)2.7.2组播MAC地址（Multicast MAC Address） (21)2.7.3 IGMP侦听（IGMP Snooping） (22)2.7.4 MVR (23)2.7.5未知组播（Unknown Multicast） (24)2.8安全（Security） (25)2.8.1管理安全（Management Security） (25)2.8.2端口验证（Port Authentication） (26)2.8.3 MAC验证（MAC Authentication） (28)2.8.4 IP绑定（IP Binding） (30)2.8.5 DHCP侦听（DHCP Snooping） (30)2.8.6 DHCP 限速（DHCP Limit） (32)2.8.7动态ARP检测（Dynamic ARP Inspection） (34)2.8.8 ARP 限速（ARP Limit） (35)2.8.9 广播风暴控制（Storm Control） (37)2.8.10 端口安全（Port Security） (37)2.8.11 VLAN 隔离（VLAN Isolation） (38)2.9访问控制列表（ACL） (39)2.9.1访问控制列表管理（Management ACL） (39)2.9.2访问控制列表规则（ACL Rule） (40)2.9.3流量ACL（Traffic ACL） (43)2.9.4端口绑定（Port Binding） (44)2.10 LLDP (44)2.10.1 LLDP管理（Management LLDP） (45)2.10.2邻居设备信息（Neighbor Information） (47)2.10.3 LLDP统计（LLDP Statistics） (47)2.11统计（Statistics） (48)2.11.1端口状态（Port Status） (48)2.11.2端口统计（Port Statistics） (49)2.11.3 VLAN列表（VLAN List） (49)2.11.4 MAC地址表（MAC Address Table） (49)2.11.5 IGMP侦听组（IGMP Snooping Group） (50)2.11.6链路聚合（Link Aggregation） (50)2.12生成树（spanning Tree） (51)2.12.1 Globle 全局模式 (51)2.12.2 STP&RSTP (52)2.12.3 MSTP区域（MSTP Region） (55)2.12.4 MSTP端口（MSTP Ports） (57)2.12.5 MSTP状态（MSTP State） (59)2.13 SNMP管理（SNMP Manager） (59)2.13.1 SNMP账户（SNMP Account） (60)2.13.2 SNMP告警（SNMP Trap） (62)2.14管理（Administration） (63)2.14.1 Fgms (63)2.14.2 IP配置（IP Configuration） (64)2.14.3简单网络时间协议（SNTP） (65)2.14.4 Ping诊断（Ping Diagnosis） (65)2.14.5账户（Account） (66)2.14.6TFTP服务（TFTP Services） (66)2.14.7重新启动（Reboot） (67)2.14.8复位（Reset） (68)2.14.9保存配置（Save Configuration） (68)2.14.10系统日志 (System Logs) (69)2.15退出（Logout） (70)3 命令行界面（CLI) (70)3.1 错误信息 (70)3.2 CLI惯例 (70)3.3 快捷键介绍 (70)3.4 CLI命令模式 (71)3.5 全局命令 (72)3.6 用户级别 (72)3.7 系统管理命令 (73)3.8 端口基本配置命令 (83)3.9 链路聚合命令（Link Aggregation Commands） (90)3.10 镜像命令（Mirroring Commands） (96)3.11 VLAN命令（VLAN Commands） (98)3.11.1 VLAN配置命令 (98)3.11.2 基于端口的VLAN配置命令 (110)3.12 VLAN VPN (113)3.13 GVRP命令 (116)3.14 QoS命令 (119)3.15 MAC地址表管理命令 (125)3.16 组播地址 (129)3.17 IGMP Snooping配置命令 (131)3.18 802.1x配置命令 (136)3.19 生成树命令 (142)3.20 SNMP配置命令 (157)3.21系统日志命令 (163)3.22 LLDP配置命令 (165)3.23 ACL配置命令 (171)3.24 端口绑定配置命令 (173)3.25 MVR配置命令 (174)3.26 环回检测 (178)4 订购信息 (181)5 附录A：命令索引 (182)6附录B：支持的MIBs (191)修订记录日期版本描述2011-12-23 V1.0 第一版2012-4-10 V2.0 增加网管功能1简介8000M系列管理型SFP光纤以太网交换机是一款面向服务提供商的高性能管理型二层（Layer 2+）千兆以太网交换机。

MP1800X路由器软件升级指导书

软件升级，可以为用户提供更加稳定的软件版本和更多的软件特性。

Bootloader程序和Image程序无严格的升级先后顺序。

推荐先升级Image程序再升级Bootloader程序，Bootloader程序和Image程序必须配套使用。

在升级之前请仔细阅读软件升级指导说明书。

1.2Bootloader升级1.2.1程序简介Bootloader程序类似于PC机的BIOS程序，固化在主板的ROM中，在系统上电时最先执行。

这段程序对基本系统进行初始化，并实现如升级，下载，引导，调试及测试等功能。

MP1800X-不支持双Bootloader。

Bootloader程序，文件名如：“bootloader-PR020_18_40-50_v1.40.bin”，其中“bootloader-PR020_18”标识为MP1800X程序，“V1.40”是版本号。

1.2.2 升级方式使用sysupdate 命令通过FTP 、TFTP 升级设备的Bootloader 程序。
