欧姆龙模拟量输出模块
欧姆龙NX1P系列PLC模拟量模块使用说明
相关模拟量和用户单位计算说明
举例说明，已知模拟量输入模块 NX-AD2203 分辨率是 0—8000，压力传感器信号是 0-10V， 工作压力范围是 0-10MP。求当压力传感器受力是 4MP 的时候，此时模拟量模块输入端电压 是多少，PLC 获取的模拟量值是多少。 解析: 受力百分比是 4/10=2/5，对应的电压 2/5*10=4V 是输入端电压
如下，已经选了一个电源 PF630 模块，AD2608 模拟量输入模块和一个 DA2203 模拟量输出 模块。
第2页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间：2020 年 3 月 05 日
在 PLC 在线的情况下，可以在白色空白区域鼠标右键，可以看到比较并合并实际单元配置 功能，这是可以比较自己选的型号是否跟 PLC 实际挂的型号是否匹配。或者利用获取素有 NX 单元的序列号 功能可以直接把 PLC 实际挂的模块型号读上来。
在他输入输出通道这里就可以填写自己命名的对应变量，如模拟量输入 1，如果模块有信号 输入，读到的模拟量数值就是存放在这个变量，因此我们程序调用这个变量即可。模拟量输 出 1，比如模拟量精度是 8000，然后那对应的 10V 电压，那通过给 4000 的值给模拟量输出 1，模拟量输出 1 通道端口就有 5V 电压。
第4页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间：2020 年 3 月 05 日
三、 程序编写
1. 模拟量输入程序示例
前面模拟量输入 1 和模拟量输入 2 我们关联了 IO 映射，因此那里已经跟实际端口关联了， 我们在程序上只要调用这个变量即可。
2. 模拟量输出程序示例 只要复制给模拟量输出 1 和模拟量输出 2 地址既可在模拟量端口得到自己需要的 电压。
CPM1A-MAD02-CH模拟量
CPM1A-MAD02-CH
模拟量输入/输出单元
使用说明
感谢您使用上海欧姆龙的产品。
请在
使用该产品之前先阅读本使用说明,
并请保存该使用说明。
上海欧姆龙自动化系统有限公司
OMP-0600012C 外部端子分布图:
产品规格
新所需要的时间。
⏹ 只要总电流小于或等于21mA,电压输出和电流输出可以同时使用。
⏹ 启动电压或电流输出时，写入输出通道的数据有效。
⏹ 启动电压或电流输入时，从输入通道读数据有效。
⏹ 不用的输入回路,将其电压输入端子短接。
输入/输出范围设置
设置字（“MAD02-输出通道n”+“1”）
通道分配
输入通道的IR位分配
“输入通道1”＋1
输出通道的IR位分配
0：正电压输出
1：负电压输出
注：只有当使用±10V量程时，符号位才有用。
输出接线图
输入接线图
数据转换
输出
输入
输出
10V/20mA
5V/12mA
0V/4mA
-5V
-10V
10V/5V/20mA
5V/3V/12mA
0V/1V/4mA
输入
00 80 FF
+
- _
_。

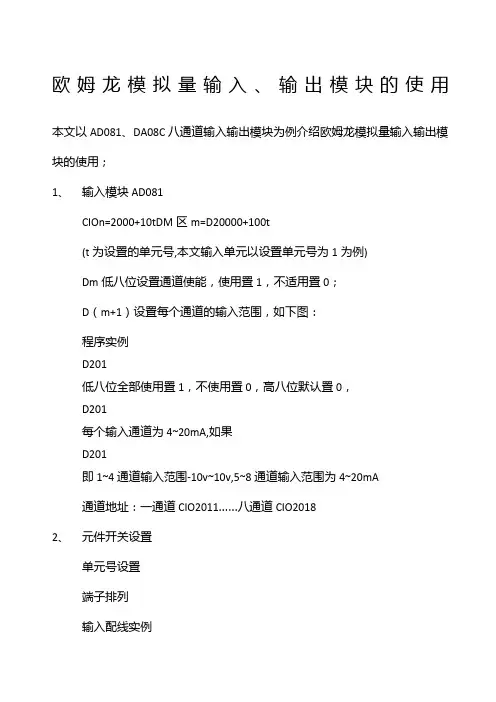

欧姆龙ADDAC输入输出模块的使用手册

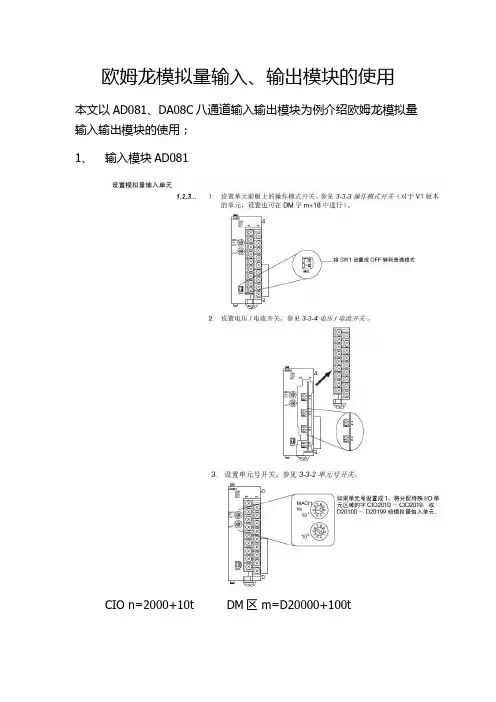

欧姆龙模拟量输入、输出模块的使用本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；
1、输入模块AD081
CIOn=2000+10tDM区m=D20000+100t
(t为设置的单元号,本文输入单元以设置单元号为1为例)
Dm低八位设置通道使能，使用置1，不适用置0；
D（m+1）设置每个通道的输入范围，如下图：
程序实例
D201
低八位全部使用置1，不使用置0，高八位默认置0，
D201
每个输入通道为4~20mA,如果
D201
即1~4通道输入范围-10v~10v,5~8通道输入范围为4~20mA
通道地址：一通道CIO2011……八通道CIO2018
2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块DA08C
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置CIOn使能，使用置1不用置0。
注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。
欧姆龙PLC模拟量模块故障判断
欧姆龙AD081、DA08C输入输出模块的使用手册范本
欧姆龙模拟量输入、输出模块的使用
本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；
1、输入模块AD081
CIO n=2000+10t DM区 m=D20000+100t
(t为设置的单元号,本文输入单元以设置单元号为1 为例) Dm低八位设置通道使能，使用置1，不适用置0；
D（m+1）设置每个通道的输入围，如下图：
程序实例
D20100=#00FF=0000 0000 1111 1111
低八位全部使用置1，不使用置0，高八位默认置0，
D20101=#AAAA=1010 1010 1010 1010
每个输入通道为4~20mA,如果
D20101=#AA00=1010 1010 0000 0000
即1~4通道输入围-10v~10v,5~8通道输入围为4~20mA 通道地址：一通道CIO 2011……八通道CIO 2018
2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块DA08C
对于输出模块，设置、通道使能、输出围设定与输入模块相同，外加设置CIO n使能，使用置1不用置0。
注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。

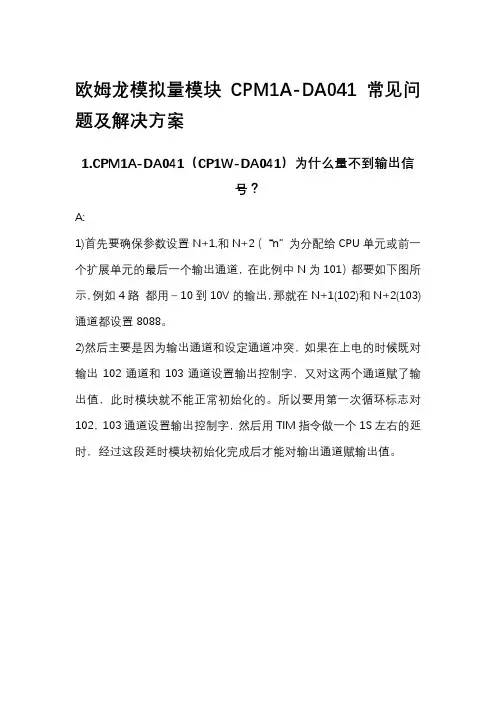

欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案
欧姆龙模拟量模块CPM1A-DA041常见问题及解决方案1.CPM1A-DA041（CP1W-DA041）为什么量不到输出信号？A:1)首先要确保参数设置N+1,和N+2（“n” 为分配给CPU单元或前一个扩展单元的最后一个输出通道，在此例中N为101）都要如下图所示，例如4路都用－10到10V的输出，那就在N+1(102)和N+2(103)通道都设置8088。
2)然后主要是因为输出通道和设定通道冲突，如果在上电的时候既对输出102通道和103通道设置输出控制字，又对这两个通道赋了输出值，此时模块就不能正常初始化的。
所以要用第一次循环标志对102，103通道设置输出控制字，然后用TIM指令做一个1S左右的延时，经过这段延时模块初始化完成后才能对输出通道赋输出值。
Q:CPM1A-DA041（CP1W-DA041）电流和电压输出如何接线？ A:电压输出：接Vout 和COM电流输出：接Iout 和COM2.CPM2AH 最多能安装几个CPM1A-DA041？A:CPM2AH最多能够安装3个CPM1A-DA041，此时CPU的服务电源将不能使用。
CP1H带AD041,DA041,40EDR,8EDR各一,可否不使用CP1W-CN811扩展电缆?A:可以不用,即使装7台(折算成组A模块)也可以不用该电缆,只是如果需要用的话,安装位置有限制,必须装在CPU单元和第四台扩展I/O单元之间. 另外,该电缆只限用一次CS1/C200Ha系列PLC 模拟量模块的正确使用A:模拟量是自动化应用中最常见的信号传递方式，是PLC 主要输入输出模块之一。
（1）模拟量输入①使用模拟量输入时，输入电压电流在规定范围内，不能超过最大额定输入。
模拟量输入范围：如CS1W-AD081 规格如下图。
②硬件设置：请注意切换电压/ 电流输入对应的开关或接线端子，否则可能烧坏输入回路，如图所示。
③接线：请注意接线时＋/ －极性不要接反布线请使用带屏蔽的 2 芯双绞线，且与动力线分开布线，如CS1W-AD081 接线如下图。
欧姆龙模拟量应用实例
欧姆龙模拟量应用实例一、概述本人在调试欧姆龙PLC的模拟量应用时，几次未能调整好，后询问了客户，加上自己摸索中才得出的模拟量的使用经验。
1、模拟量输入硬件的设置首次使用模拟量的输入输出需要检查卡键的接线及地址的设置情况，一般接线方法都可以参考厂家给出的接线图，但硬件的地址设置是大多数人容易忽视的东西，因为模拟量是特殊单元，所以要对他们的地址进行特殊的分配，比如有两个模拟量模块，那他们的地址不可以一样，设置地址用小螺丝刀，扭动转盘刻度，转盘刻度为“0~9”，如果第一个模块你定义的是“0”，那么第二个刻度定义的就是“1”；以此类推；设置完地址之后还需要在软件进一步的设置，首先是需要在线工作，PLC连接上去之后进行配置的操作，如下图所示:选择选项，再选创建；这样地址就在“IO表及单元设置”中可以看出来，否则，如果你没有定义它的地址，不创建它的地址，那么你所设置的地址在PLC中为无效，就会出现报警现象，正常在送电之前都得检查一下PLC的配置。
硬件的设置，在开电之前需要对模拟量模块进行硬件的设置，把原为电压型的输入改为电流型的输入，设置的方法就是卸下接线端子排，然后把里面的开关拨到ON状态，也就是特殊单元的重启位拨到了ON的位置；这样就可以接收输入的4~20mA的电流值了；如下图所示：设置完硬件的部分后，接下来就是对软件进行设置，以下是软件部分的设置双击“IO表和单元设置”，打开列表双击模拟量插板部分的支架，如：“0010支架01”，也就是模拟量模块部分，进入设置页面模拟量输入设置页面设置输入使能端，把设定值原为disable，设置为Enable，把range setting设置为1-5V/4-20mA的值，然后就再软件进行编程就可以完成了；以下是模拟量输出的软件设置部分，方法和模拟量输入的方法是一样的，只是多了几项设置而已。
特别注意的是分辨率的设置，一般欧姆龙的分辨率设置为4000；完成以上的设置之后接下来就是软件的编程，最后是软件的编程，正常软件的编程分为几部分：1、模拟量的滤波部分如下图范围只有在0~4000的分辨率的信号范围才能读取；再就是浮点数的转换过程；最好是做个均值算法，再四舍五入的算法经过以上的处理就可以输入了，程序还未对均值进行处理，变化率很小的话就可以不用均值处理，变化率大的话就要对均值进行处理。
CP1W-DA041的使用
CP1W-DA041的使用制作时间：2016.01硬件设备：CP1E-NA20DR-A（PLC），CP1W-DA041（模拟量输出模块）,USB 电缆，S8VK-C06024（开关电源）软件：CX-Programmer案例简介：使用CP1E-NA20DR-A带CP1W-DA041实现模拟量模块的输出功能。
1. 系统概述，硬件搭建和接线(1) 将PLC接到220V交流电源上，USB电缆线和电脑连接，如图1-1所示：图1-1(2) 将CP1W-AD041 连接至CP1E，如图1-2所示：图1-22.操作步骤（1）硬件设置：a. 模拟量输出模块CP1W-DA041端子排列如图2-1所示：图2-1b. 模拟量模块的布线如图2-2所示：图2-2c. 本次实验中，第一路、第三路使用电压输出，第二路使用电流输出，第四路不使用，接线如图2-3、图2-4所示：图2-3注：第三路接线和第一路一样，对应端子是VOUT3、COM3。
图2-4注：本次实验中是把模拟量模块输出接到CP1E内置模拟量输入上。
d. CP1W-DA041输出地址分配说明：模拟量量程在n+1、n+2中设置，模拟量输出1~4的值保存在n+1、n+2、n+3、n+4CH中。
图2-5注：n是分配给CPU单元或最后一个扩展单元的最后输出字。
e. 本次试验中使用的地址分配如下表所示：(2)软件操作a. CP1E-NA20DR-A内置模拟量设置如图2-6所示：图2-6第三路输出使用时，设置如图2-7所示：图2-7注：因CP1E只有两路的模拟量输入，故本次试验中是先测试第一路、第二路，然后PLC断电，第三路接线，PLC上电，重新下载设置的。
b. DA041的设置通过量程代码写入：图2-8量程代码如图2-9所示：图2-9 c. 本次实验中使用的量程如图2-10所示：图2-10 写入的量程代码如图2-11所示：图2-11d. 编程说明程序如图2-10所示：图2-12注：需要做个延时后再对输出通道赋模拟量的转换值，防止输出通道与量程代码的写入冲突。
最新欧姆龙AD081、DA08C输入输出模块的使用手册资料
欧姆龙模拟量输入、输出模块的使用
本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；
1、输入模块AD081
CIO n=2000+10t DM区 m=D20000+100t
(t为设置的单元号,本文输入单元以设置单元号为1 为例) Dm低八位设置通道使能，使用置1，不适用置0；
D（m+1）设置每个通道的输入范围，如下图：
程序实例
D20100=#00FF=0000 0000 1111 1111
低八位全部使用置1，不使用置0，高八位默认置0，
D20101=#AAAA=1010 1010 1010 1010
每个输入通道为4~20mA,如果
D20101=#AA00=1010 1010 0000 0000
即1~4通道输入范围-10v~10v,5~8通道输入范围为4~20mA
通道地址：一通道CIO 2011……八通道CIO 2018
2、
3、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块DA08C
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置CIO n使能，使用置1不用置0。
注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。
OMRON AD003模块模拟量模块设置方法
OMRON AD003模块模拟量模块设置方法以下内容适用于C200H&alpha，在CS1上，对应的地址CIO=2000+n*10，DM=20000+100*n★IR区的设置当前模块所对应的IR通道地址是由单元号来决定的。
具体公式为：当前通道起始地址(n)=100+10×单元号。
如果单元号为A～F，则公式为：当前通道起始地址(n)=400+10×(单元号-10)●正常模式下的地址分配（后背小开关1～4都为OFF）：▲地址n：第0～7位用作输入端1～8的峰值保持功能开关，如果=1，则启动峰值保持功能，如果＝0，则取消峰值保持功能。
第8～15位没有用到。
▲地址n+1～n+8就是各输入端转换后的数字量▲地址n+9：第0～7位是各输入端的断线检测标志。
如果当前输入信号是1～5V或4~20mA信号，就可以使用断线监测功能。
如果电压信号小于0.3V或电流信号小于1.2mA，则该标志为1，如果信号恢复正常，则标志恢复为0。
第8～15位是2位16进制的错误代码，00代表正常。
●调节模式下的地址分配（后背小开关1为ON,2～4为OFF）：▲地址n：第0～7位是2位16进制数据，用来设置当前需要调整的输入端号。
左边那个总是为2，右边那个可以设为1～9。
第8～15位没有用到。
▲地址n+1：第0位是偏移量调整。
如果为ON，则调整当前的偏移量。
第1位是增益调整。
如果为ON，则调整当前的增益。
第2～3位没有用到。
第4位是应用设置标志。
如果为ON，则应用当前设定值，并将当前设定值存入EEPROM。
第5位是清除设置标志。
如果为ON，则取消当前设定值，恢复为系统默认值。
第6～7位没有用到。
第8～15位没有用到。
▲地址n2～n+7：没有用到。
▲地址n+8：表示调整项的转换值，储存为16位的2进制数据。
▲地址n+9：第0～7位是各输入端的断线检测标志。
如果当前输入信号是1～5V或4~20mA信号，就可以使用断线监测功能。
欧姆龙DA021模拟量输出功能和操作步骤
欧姆龙DA021模拟量输出功能和操作步骤1、输出量设置和转换输出号模拟量输出单元仅转换输出号1~8（对于CJ1W-DA41是1~4，对于CJ1W-DA21是1和2）规定的模拟量输出。
要规定使用的模拟量输出，将编程装置的DM区域的D(m)位设置成ON，如下图所示：模拟量输出的采样周期可以通过将任何未使用的输出号设置为0来缩短。
采样周期=（1ms）×（使用输出的号）.注 1、对于DM字地址，m=20000+（单元号×100）.2、不使用的输出号（设置成0）将以0V输出.3、CJ1W-DA08V，当转换时间设置成250us分辨率8000时，数值将是250us.输出信号范围对每个输出，可以选择四种类型的输出信号范围（-10~10v，0~10v，1~5v/4~20mA和0~5v）中的任何一种。
要规定每个输出的输出信号的输出范围。
设置编程装置的DM区域和D（m+1）位，如下图所示。
注 1、DM字地址，m=20000+（单元号×100）。
2、通过改变端子接线来实现输出信号范围1~5v和4~20mA之间的转换3、在用编程装置进行了数据存储器的设置后，确定将PLC电源关闭然后再接通，或将特殊I/O单元启动为ON时，存储器的设置内容被传送到特殊I/O单元写设置值模拟输出设置值写进CIO的字n+1~n+8中。
（对于CJ1W-DA041,写进CIO的字n+1~n+4中，对于CIO地址，n=2000+（单元号×10）。
编程可以用 MOV 或 XFER 指令。
转换时间/分辨率设置（仅对CJ1W-DA08V）仅版本1单元支持这个装置可以使用DM字m+18的位08~15来设置CJ1W-DA08V的转换时间和分辨率，以提高速度和精度。
这个设置适合于模拟量输出1~8，即每个输入没有单独设置。
注 1、在用编程装置进行了数据存储器的设置后，确定将PLC电源关闭然后再接通，或将特殊I/O单元启动为ON时，存储器的设置内容被传送到特殊I/O单元启动和停止转换为了开始模拟量输出转换，再用户程序中相应的转换使能位（字n，位00~03）设置为ON。
欧姆龙PLC使用方法
了功能强大的CX-Programmer编程软件及丰富的指令集。欧姆龙
PLC凭借着可靠的质量、稳定的性能、良好的服务等优点，广泛 应用于自动化领域的众多行业。
二、 模拟量模块介绍
2.1 CS 系列模拟量I/O 单元
CS1W-AD04（-V1）/081（-V1）和CS1W-DA041/08V/08C
系列;这两大系列PLC均包括多种CPU模块和扩展模块。例如CS1 系列中包含有CS1G、 CS1H等型号，CPU类型有CPU42、 CPU43、 CPU63等； CJ1系列中包含有CJ1M、 CJH-H、CJ1G-H等型号, CPU类型有CPU11、 CPU12、 CPU13等.同时，OMRON公司还推出
子，注意不要损坏螺丝的插槽。保证在设置进行过程中不离开开 关。
2.5.3 操作模式开关
单元背板上的操作模式开关用来将操作模式设置成普通
模式或调整模式
2.5.4 电压/ 电流开关
模拟量转换输入可以
通过改变接线板后面的电 压/ 电流开关的插头设置
从电压输入调成电流输入。
2.5.5 端子排列
2.6 CJ 系列PLC操作步骤 使用模拟量输入单元时遵守下列的步骤： 1. 将操作模式设置为普通模式。 将单元前板上的DIP 开关的操作模式设置为普通模式。 2. 设置在接线板后面的电压/ 电流开关。 3. 使用单元前板上的单元号开关来设置单元号。 4. 给单元配线。 5. 打开PLC 电源。 6. 创建输入量表。 7. 进行特殊输入单元DM 区域的设置 • 设置将使用的输入号。 • 设置输入信号范围。 • 设置均值处理样本的号。 • 转换时间和分辨率（仅对V1 版本单元） 8. 关闭然后接通PLC 电源，或将特殊I/O 单元重启动位开到ON。
欧姆龙变频器模拟量控制参数设置方法
欧姆龙变频器模拟量控制参数设置方法（原创版4篇）《欧姆龙变频器模拟量控制参数设置方法》篇1欧姆龙变频器模拟量控制参数设置方法如下：1. 连接传感器或信号源：将传感器或信号源的输出信号连接到变频器的模拟量输入端口，通常为AI1、AI2 等。
2. 设置模拟量输入信号类型：在变频器设置中选择模拟量输入信号类型，例如电流、电压、温度等。
3. 设置模拟量输入信号范围：根据传感器或信号源的输出范围，设置变频器模拟量输入信号范围，例如0-10V、4-20mA 等。
4. 设置模拟量输入信号滤波器：选择合适的滤波器类型和参数，以减小信号噪声和干扰。
5. 设置模拟量输出信号类型：在变频器设置中选择模拟量输出信号类型，例如电流、电压、温度等。
6. 设置模拟量输出信号范围：根据传感器或信号源的输出范围，设置变频器模拟量输出信号范围，例如0-10V、4-20mA 等。
7. 设置模拟量输出信号滤波器：选择合适的滤波器类型和参数，以减小信号噪声和干扰。
8. 设置变频器控制参数：根据传感器或信号源的输出信号和实际控制要求，设置变频器的控制参数，例如PID 参数、反馈方式、控制模式等。
需要注意的是，不同型号的欧姆龙变频器可能具有不同的模拟量控制参数设置方法，具体的设置方法请参照变频器的操作手册或技术资料。
《欧姆龙变频器模拟量控制参数设置方法》篇2欧姆龙变频器模拟量控制参数设置方法如下：1. 连接传感器或控制器：将传感器或控制器连接到欧姆龙变频器的相应输入端口，通常使用传感器或控制器的模拟量输出信号。
2. 设置模拟量控制参数：在欧姆龙变频器中，可以通过设置模拟量控制参数来控制电机的转速。
具体来说，需要设置模拟量控制信号的范围、分辨率和采样频率等参数。
3. 校准传感器或控制器：在使用传感器或控制器进行模拟量控制时，需要对传感器或控制器进行校准，以确保其输出信号的准确性和稳定性。
4. 设置变频器参数：在欧姆龙变频器中，需要设置一些参数来控制电机的转速和转矩。
OMRON AD003模块模拟量模块设置方法
OMRON AD003模块模拟量模块设置方法以下内容适用于C200H&alpha，在CS1上，对应的地址CIO=2000+n*10，DM=20000+100*n★IR区的设置当前模块所对应的IR通道地址是由单元号来决定的。
具体公式为：当前通道起始地址(n)=100+10×单元号。
如果单元号为A～F，则公式为：当前通道起始地址(n)=400+10×(单元号-10)●正常模式下的地址分配（后背小开关1～4都为OFF）：▲地址n：第0～7位用作输入端1～8的峰值保持功能开关，如果=1，则启动峰值保持功能，如果＝0，则取消峰值保持功能。
第8～15位没有用到。
▲地址n+1～n+8就是各输入端转换后的数字量▲地址n+9：第0～7位是各输入端的断线检测标志。
如果当前输入信号是1～5V或4~20mA信号，就可以使用断线监测功能。
如果电压信号小于0.3V或电流信号小于1.2mA，则该标志为1，如果信号恢复正常，则标志恢复为0。
第8～15位是2位16进制的错误代码，00代表正常。
●调节模式下的地址分配（后背小开关1为ON,2～4为OFF）：▲地址n：第0～7位是2位16进制数据，用来设置当前需要调整的输入端号。
左边那个总是为2，右边那个可以设为1～9。
第8～15位没有用到。
▲地址n+1：第0位是偏移量调整。
如果为ON，则调整当前的偏移量。
第1位是增益调整。
如果为ON，则调整当前的增益。
第2～3位没有用到。
第4位是应用设置标志。
如果为ON，则应用当前设定值，并将当前设定值存入EEPROM。
第5位是清除设置标志。
如果为ON，则取消当前设定值，恢复为系统默认值。
第6～7位没有用到。
第8～15位没有用到。
▲地址n2～n+7：没有用到。
▲地址n+8：表示调整项的转换值，储存为16位的2进制数据。
▲地址n+9：第0～7位是各输入端的断线检测标志。
如果当前输入信号是1～5V或4~20mA信号，就可以使用断线监测功能。
欧姆龙模拟量CP1W-MAD42的使用
CP1W-MAD42 的使用制作时间：2016.01硬件设备：CP1H-XA40DT-D(PLC)，CP1W-MAD42（模拟量输入输出模块），USB 电缆，S8VK-C06024（开关电源）软件：CX-Programmer案例简介：使用CP1H-XA40DT-D带CP1W-MAD42模块实现输入采集输出模拟量的功能。
1. 系统概述，硬件搭建和接线(1) 将PLC接到DC24V直流电源上，USB电缆线和电脑连接，如图1-1所示：图 1-1(2) 将CP1W-MAD42 连接至CP1H，如图1-2所示：MAD42 模块图 1-22.操作步骤（1）硬件设置：a.模拟量模块CP1W-MAD42端子排列如图2-1所示：图 2-1 b．模拟量模块的布线如图2-2所示：图 2-2c. CP1W-MAD42输入地址分配说明：模拟量量程在n+1、n+2中设置，模拟量输入1~4的值保存在m+1、m+2、m+3、m+4CH中，模拟量输出1~2的值保存在n+1、n+2CH中。
如图2-3所示：图 2-3注：n是分配给CPU单元或最后一个扩展单元的最后输出字，m是分配给CPU 单元或最后一个扩展单元的最后输入字。
本案例中使用的地址分配如下表所示：（2）软件操作：a. MAD42的设置通过量程代码写入，如图2-4所示：图 2-4量程代码设置如图2-5所示：图 2-5本案例使用模拟量输入1：-10V~+10V，使用平均化；模拟量输入3:4-20mA，使用平均化；模拟量输出1：-10V~+10V；模拟量输出2:4-20mA；写入的量程代码如图2-6所示图 2-6即在102中赋值880C Hex，在103中赋值8C0E Hex。
b. 编程说明程序如图2-7所示：图 2-7注：从电源接通开始到最初的转换数据保存到输入字为止，要耗费2 个周期50ms 左右。
因此编写TIM指令，当在电源打开同步开始运行时，等待转换数据成为有效的程序。
欧姆龙DA021模拟量输出功能和操作步骤
欧姆龙DA021模拟量输出功能和操作步骤1、输出量设置和转换输出号模拟量输出单元仅转换输出号1~8（对于CJ1W-DA41是1~4，对于CJ1W-DA21是1和2）规定的模拟量输出。
要规定使用的模拟量输出，将编程装置的DM区域的D(m)位设置成ON，如下图所示：模拟量输出的采样周期可以通过将任何未使用的输出号设置为0来缩短。
采样周期=（1ms）×（使用输出的号）.注 1、对于DM字地址，m=20000+（单元号×100）.2、不使用的输出号（设置成0）将以0V输出.3、CJ1W-DA08V，当转换时间设置成250us分辨率8000时，数值将是250us.输出信号范围对每个输出，可以选择四种类型的输出信号范围（-10~10v，0~10v，1~5v/4~20mA和0~5v）中的任何一种。
要规定每个输出的输出信号的输出范围。
设置编程装置的DM区域和D（m+1）位，如下图所示。
注 1、DM字地址，m=20000+（单元号×100）。
2、通过改变端子接线来实现输出信号范围1~5v和4~20mA之间的转换3、在用编程装置进行了数据存储器的设置后，确定将PLC电源关闭然后再接通，或将特殊I/O单元启动为ON时，存储器的设置内容被传送到特殊I/O单元写设置值模拟输出设置值写进CIO的字n+1~n+8中。
（对于CJ1W-DA041,写进CIO的字n+1~n+4中，对于CIO地址，n=2000+（单元号×10）。
编程可以用 MOV 或 XFER 指令。
转换时间/分辨率设置（仅对CJ1W-DA08V）仅版本1单元支持这个装置可以使用DM字m+18的位08~15来设置CJ1W-DA08V的转换时间和分辨率，以提高速度和精度。
这个设置适合于模拟量输出1~8，即每个输入没有单独设置。
注 1、在用编程装置进行了数据存储器的设置后，确定将PLC电源关闭然后再接通，或将特殊I/O单元启动为ON时，存储器的设置内容被传送到特殊I/O单元启动和停止转换为了开始模拟量输出转换，再用户程序中相应的转换使能位（字n，位00~03）设置为ON。
