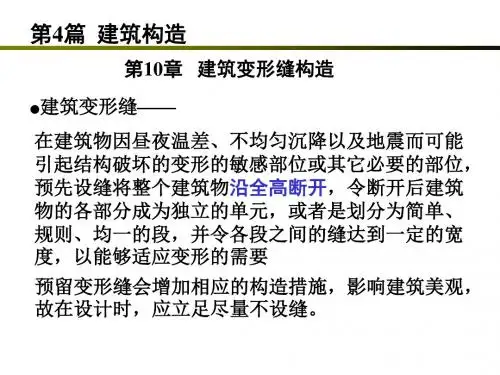

房屋建筑构造变形缝PPT资料22页

❖
楼地板伸缩缝构造
❖ 3、 屋顶伸缩缝构造
❖ 屋顶伸缩缝的位置有两种情况，一种是伸缩缝两侧 屋面的标高相同，另一种是缝两侧屋面的标高不同。 缝两侧屋面的标高相同时，上人屋面和不上人屋面 伸缩缝的作法也不相同。
❖ （1） 柔性防水屋顶伸缩缝
❖ 当屋顶伸缩缝两侧的屋面标高相同时，如为不上人 屋面，一般在缝的两则各砌半砖厚的小墙，按泛水 构造处理。与泛水构造不同这处是在小墙上面加设 钢筋混凝土盖板或铁皮病盖板盖板。
❖ （6）新建建筑物与原有建筑物紧相毗连时。
三、防震缝的设置
❖ 建造在地震区的房屋，地震时会遭到不同 程度的破坏，为了避免破坏应按搞震要求 进行设计。地震设计防烈度6度以下地区地 震时，对房屋影响轻微可不设防；地震设 防烈度为10度地区地震时，对房屋破坏严 重，建筑搞抗震设计应按有关专门规定执 行。地震设防烈度为7~9度地区，应按一般 规定设防，包括在必要时设置防震缝。
10.1.3 变形缝的设置原则
❖ 一、伸缩缝的设置
❖ 房屋在受到温度变化的影响时，将发生热胀冷缩 的变形，这种变形与房屋的长度有关，长度越大 变形越大。变形受到约束，就会在房屋的某些构 件中产生应力，从而导致破坏。在房屋中设置伸 缩缝，使缝间房屋的长度不超过某一限值，其变 形值较小，所产生的温度应力也较小，这样就不 会产生破坏。因此可沿建筑物长度方向每隔一定 距离或在结构变化较大处预留伸缩缝，将建筑物 基础以上部分断开。基础因为受到温度变化的影 响较小，不需断开。
❖
砖墙伸缩缝的截面形式
❖ （a）平缝 （b）高低缝 （c）企口缝
❖
砖墙伸缩缝构造
❖ （a）、（b）、（c）外墙伸缩缝构造 （d）、（e）内墙伸缩缝构造
❖ 2、 楼地层伸缩缝
❖ 楼地层伸缩缝的位置和缝宽尺寸，应与墙体、 屋顶伸缩缝相对应，缝内也要用弹性材料做 封缝处理。在构造上应保证地面面层和顶棚 美观，又应使缝两侧的构造能自由伸缩。
❖ （a）外墙平缝处（b）外墙角处（c）内墙转角（d）内墙平缝
谢谢！
❖ （2） 刚性防水屋顶伸缩缝
❖ 刚性防水屋顶伸缩缝的构造与柔性防水屋顶的作法 基本相同。只是防水材料不同而已。
❖
卷材防水屋顶伸缩缝构造
❖ （a）不上人屋顶平接变形缝（b）上人屋顶平接变形缝（c） 高低缝处屋顶变形缝
❖
刚性防水屋顶伸缩缝构造
❖ （a）不上人屋顶平接变形缝（b）上人屋顶平接变形缝（c）高低缝处 屋顶变形缝（d）变形缝立体图
❖
基础沉降缝处理示意
❖ （a）双墙方案沉降缝（b）双墙基础交叉排列方案的沉降缝 （c）悬挑基础方案的沉降缝
❖ 10.2.3 防震缝的构造
❖ 防震缝应同伸缩缝、沉降缝协调布置，相 邻上部结构完全断开，并留有足够Байду номын сангаас缝隙， 以保证在水平方向地震波的影响下，房屋 相邻部分不致因碰撞而造成破坏。
❖
墙体防震缝构造
二、沉降缝的设置
❖ 1、沉降缝的设置
❖ 房屋因不均匀沉降造成某些薄弱部位产生 错动开裂。为了防止房屋无规则的开裂， 应设置沉降缝。沉降缝是在房屋适当位置 设置的垂直缝隙，把房屋划分为若干个刚 度较一致的单元，使相邻单元可以自由沉 降，而不影响房屋整体。
❖ 沉降缝可兼伸缩缝的作用，而伸缩缝却不 能代替沉降缝。沉降缝的基础需要断开。
❖ 2、沉降缝的设置原则：
❖ （1）同一建筑物相邻部分的高差较大或荷载 大小相差悬殊、结构类型不同时；
❖ （2）当建筑物相邻部分基础形式不同，宽度 和埋深相差悬殊时；
❖ （3）建筑物建造在地基承载力相差很大的地 基土上时；
❖ （4）建筑物体形比较复杂，连接部位又比较 薄弱时；
❖ （5）建筑物长度较大时；
❖ 10.2.2 沉降缝的构造
❖ 墙体沉降缝一般兼起伸缩缝作用，其构造与 伸缩缝基本相同。但由于沉降缝要保证缝两 侧的墙体能自由沉降，所以盖缝的金属调节 片必须保证在水平方向和垂直方向均能自由 变形。
❖
墙体沉降缝构造
❖
屋顶沉降缝构造
❖ 基础沉降缝
❖ 基础也必须设置沉降缝，以保证缝两侧能 自由沉降。常见的沉降缝处基础的处理方 案有双墙偏心式、交叉式和悬挑式三种。
❖ 在设防烈度为8度和9度地区，有下列情况之一时宜 设防震缝：
❖ （1）建筑物高差在6m以上； ❖ （2）建筑物有错层且错层楼板高差较大； ❖ （3）建筑物相邻部分的结构刚度、质量截然不同。 ❖ 对多层和高层钢筋混凝土结构房屋，应尽量选用合
理的建筑结构方案，不设防震缝，当必须设置防震 缝时，其最小宽度应符合下列要求： ❖ （1）当高度不超过15m时，可采用70mm； ❖ （2）当高度超过15m时，按设防烈度为6度、7度、 8度、9度相应建筑物每增高5m、4m、3m、2m时， 缝宽增加20mm。 ❖ 防震缝应与伸缩缝、沉降缝统一设置，并满足防震 缝的设计要求。
10.2 变形缝的构造
❖ 10.2.1 伸缩缝的构造 ❖ 伸缩缝的宽度一般在20～40mm，以保证缝
两侧的建筑构件能在水平方向自由伸缩。
❖ 1、墙体伸缩缝 ❖ 墙体在伸缩缝处断开，为了避免风、雨对室
内的影响和避免缝隙过多传热，伸缩缝外墙 一侧，缝口处应填以防水、防腐的弹性材料。 伸缩缝可砌成平口缝、错口式、企口式等截 面形式。
