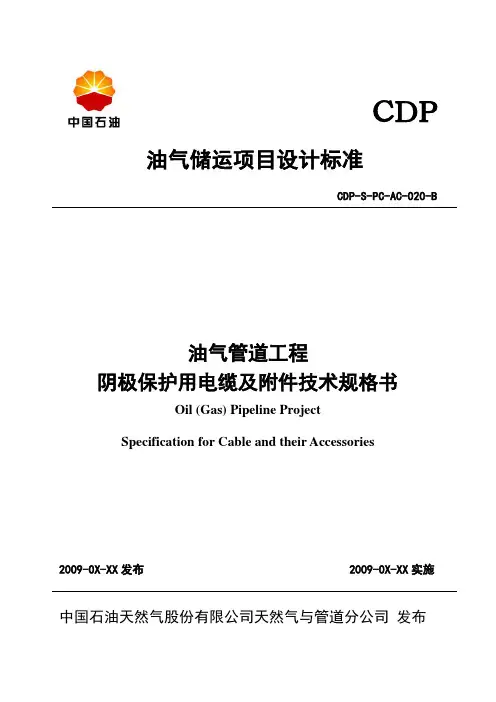

02阴极保护技术规格书
阴极保护用电缆及附件技术规格书
油气储运项目设计标准
CDP-S-PC-AC-020-B
油气管道工程
阴极保护用电缆及附件技术规格书
Oil (Gas) Pipeline Project
Specification for Cable and their Accessories
2009-0X-XX发布2009-0X-XX实施
中国石油天然气股份有限公司天然气与管道分公司发布
3.4.3铜鼻子
所用截面积＞10mm2电缆均应通过铜鼻子与测试桩、分线箱或直流电源上的接线柱连接。
3.4.4收缩套
收缩套为电缆专用型收缩套，用于电缆之间连接点的防腐密封，其规格应根据电缆的规格确定。
收缩套可分为热收缩式或冷收缩式，热收缩套的材料为聚乙烯，冷收缩材料为乙丙橡胶或硅橡胶。
3.4.5电缆与金属构筑物的连接
4）制造日期和供货商地址。
4.3.2应连续标记在护套或绝缘的外表面上，或者连续标记在刮胶带、隔离带、绝缘带、标志带上，不允许直接焊接或粘贴。
4.3.3
5
5.1防潮、防尘、防震包装满足长途运输和露天存储要求
1）供货商应对设备提供适当的保护，以防运输途中和工作现场的机械损伤和大气腐蚀。
2）对散件和备件应装在箱内。对每个不同的包装或容器的内部和外部应用供货商订单号、货签号和重量等区分。每个配件的包装或容器都应附一个材料的清单。
3.3.4缆芯间紧密填充非吸湿性柔软材料，电缆成缆后缆身应外形圆整；不圆整度不应大于15%，其外采用缠绕带。
3.3.5电缆采用镀锌钢带铠装时，绕包应平整光滑。
3.3.6外护套可采用聚氯乙烯（PVC）材料挤包。外护套厚度平均值应不小于标称值，任一点最小厚度应不小于标称值的85%。
3.3.7接地电缆导体采用光亮软铜线，圆形绞合紧压线芯；采用黄绿色相间PVC绝缘。
阴极保护恒电位仪技术规格书
阴极保护恒电位仪技术规格书恒电位仪零件、元器件的安装和接线以及壳体的质量、接地符合相关的国家安全标准的要求及有关设计文件的规定。
恒电位仪内外表面没有明显的凹痕、裂纹、变形等现象，标志应清晰，涂层无起泡、龟裂、脱落或磨损；紧固件无锈蚀和其它机械损伤。
恒电位仪正常工作环境：－环境温度：-25℃～+50℃；－相对湿度：15 %～90 %；－大气压力：86kPa～106kPa；－交流供电电源：380V±10％V，频率50±5％Hz－交流供电电源：220V±10％V，频率50±5％Hz绝缘电阻电源设备各输入、输出端子对机壳的绝缘电阻不小于10MΩ。
抗电强度a. 直流电源输入端子对机壳应能承受750V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
b. 交流电源输入端子对机壳能承受1500V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
c. 设备“零位接阴”端子分别与各远传接口的输出端子相互隔离，能承受1500V （有效值）、50H Z的试验电压，试验时间1min 不出现飞弧或击穿现象。
保护功能● 防雷保护a. 电源设备的输入、输出端应安装有锯齿型火花隙、压敏电阻浪涌吸收器和稳压二极管限幅器三级雷电泄放系统等合适的雷电防护单元，符合IEC1024 的规定。
b. 当阳极线、储罐受到感应雷影响时，阳极线、阴极线之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；阳极线、零位接阴之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；参比线、零位接阴之间限幅电压5V，过压通流容量50A(10/1000μS)，漏电流< 0.3μA(3V)。
c. 在仪器输出阳极、阴极端（相对接地端）能承受幅度15kV、脉冲宽度25μs、重复周期1～5S、时间1min 的模拟感应雷的冲击。
阴极保护工程手册
阴极保护工程手册简介阴极保护是一种常用的金属防腐技术，通过施加电流，以实现对金属结构的保护。
本手册将介绍阴极保护工程的基本原理、常见的施工方法、设备选型以及运行与维护等方面的知识，旨在为工程师和技术人员提供参考。
目录1.原理介绍2.阴极保护工程的分类3.基本施工方法4.设备选型与配置5.阴极保护工程的验收标准6.运行与维护1. 原理介绍阴极保护是一种通过外部电流施加于金属表面，改变金属电化学反应而实现的防腐技术。
通过施加足够的负电位，使金属结构达到阴极极化状态，从而减少或消除金属表面的腐蚀过程。
阴极保护通常应用于长期暴露在海洋环境中的钢结构，如桥梁、码头、海上石油平台等。
2. 阴极保护工程的分类阴极保护工程按照施工方式可分为两类：外部阴极保护和内部阴极保护。
外部阴极保护主要通过在金属结构表面施加电流来达到保护效果，而内部阴极保护则是通过在金属结构内部注入抗腐蚀剂或添加活性物质来达到防腐目的。
3. 基本施工方法阴极保护工程的基本施工方法包括如下几个步骤：1.表面准备：对金属表面进行清洁、除锈、打磨等处理，使其达到适合施工的状态。
2.电流设计：根据金属结构的材料、尺寸和使用环境等因素，计算出所需的阴极保护电流。
3.设备安装：根据电流设计要求，选择合适的电源设备，并按照相关规范将其安装到金属结构上。
4.电极布置：根据金属结构的形状和尺寸，合理布置阴极和阳极电极，确保电流分布均匀。
5.电流接入：将电源与阴极和阳极电极连接起来，形成完整的电流回路。
6.监测系统：安装合适的监测设备，定期检查电流和结构的防腐效果，并进行必要的调整和维护。
4. 设备选型与配置在阴极保护工程中，电源设备的选型和配置很关键。
需要考虑金属结构的尺寸、含盐量、使用环境等因素。
一般情况下，阴极保护工程使用直流电源，电流大小根据实际情况确定。
除了电源设备，还需要选择合适的电极材料和阴极保护剂。
电极材料应具有良好的导电性能和抗腐蚀能力。
阴极保护剂的选择要考虑金属结构的材料和使用环境等因素，以提供有效的防腐蚀效果。
阴极保护技术规范书
阴极保护招标文件
第三卷 技术规范书
华能国际山东分公司 二○○七年六月
—0—
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
阴极保护 罐底板外壁阴极保护规格说明书
分类号阴保密级一般Logo 编号01 阴极保护罐底板外壁阴极保护规格说明书河南汇龙合金材料有限公司技术部：刘珍长输管线阴极保护工程内部资料请勿外传2021年6月15日阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案说明书河南汇龙合金材料有限公司湖北500 万方/天LNG 工厂国产化示范工程防腐与绝热（4300 单元）阴极保护罐底板外壁阴极保护1 设计范围本设计内容包括：生产、消防给水泵房（3500 单元）的3 座3000m3 生产、消防合用水罐的罐底板外壁的阴极保护设计。
2 罐底板外壁阴极保护罐底板阴极保护内容包括：阴极保护电源设备、线性阳极、参比电极、通电点、测试点、阳极接线箱、测试箱、阴极保护电缆的安装等。
3 施工技术要求3.1阴极保护电源设备的安装罐底板阴极保护系统采用强制电流保护方式，在生产、消防给水泵房的新建机柜间内安装一台 4 路输出阴极保护电源设备（每路均为 30V/6A，用 3 路，备用 1 路），设备性能指标应满足《交流供电阴极保护电源设备技术规格书》（HBLNGE-2-43CP-SP-02）《交流供电阴极保护电源设备数据单》（HBLNGE-2-43CP-DS-02）的相关要求，严禁使用不合格产品。
设备供电电源为 AC 220V，电源接入见电力专业相关设计。
阴极保护电源设备安装时应当严格按照其产品说明书进行，必要时应当要求生产厂商的技术工程师到现场指导或亲自调试。
电缆连接时应确保极性正确，并且确保电气接触导通良好。
地面为抗静电活动地板时，在阴极保护电源设备底部应设置一个支撑架，支撑架为角钢（∠40×40×4mm）焊接而成，具体尺寸应根据现场防静电板高度和阴极保护电源设备机柜的实际尺寸而定。
设备机壳接地：采用 BVR-450/750 1×16 mm2 电线将电源设备的机壳接地端子与机柜间内的接地端子板相连接，并保证完全电气连通。
接地端子板位置见电力专业设计。
交流供电阴极保护电源设备技术规格书
GB/T 2423.3
电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验
GB/T 3482
电子设备雷击试验方法
GB/T 3859.1
半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范
Q/SY 1302
强制电流阴极保护电源设备应用技术
3.1.14“三防”要求
机内电路板、导线焊接点应采取防霉、防潮、防尘处理。
3.1.15机壳防护等级
机壳采用厚度不小于1.5 mm的冷轧钢板成形，表面采用静电喷塑防腐处理，机壳防护等级：室外IP55及以上，室内IP31及以上，且满足GB4208要求。
3.1.16防爆等级
防爆等级应满足GB 3836.2的要求。
b）设备“零位接阴”端子分别与各远传接口的输出端子相互隔离，能承受1500V（有效值）、50Hz的试验电压，试验时间1min不出现飞弧或击穿现象。
3.1.7保护功能
a)防雷保护
1)仪器的各输入、输出端应安装有雷电防护单元，并符合IEC1024的规定。
2)当阳极线、管道受到感应雷影响时，阳极线与阴极线之间、与零位接阴之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；参比线、零位线之间限幅电压5V，感应雷的电压不超过1.5kV(8/20μS)，漏电流<3μA(3V)。
3.2.11极性反接保护
阴阳极输出接反，恒电位仪应停止输出。
3.2.12漂移特性
恒电位仪在额定状态下持续工作，通电点电位值的变化应小于5mV。
3.2.13通断模式
应具有就地控制通12S/断3S的测试模式，并应与检测仪器的通断模式相匹配。
阴极保护用电缆及附件技术规格书
电线电缆电性能试验方法
GB/T3956
电缆的导体
GB/T6995
电线电缆绝缘识别标志
GB/T12666
电线电缆燃烧试验方法
GB/T13384
机电产品包装通用技术条件
GB/T19666
阻燃和耐火电线电缆通则
GB/T21448
埋地钢质管道阴极保护技术规范
EC60502
额定电压1kV (Um=1.2kV)以卜罕30kV (Um=36kV)的挤压绝缘电力电缆
为了加强设备、材料的采购过程管理，统一油气长输管道设备材料技术规格书的编制格式和主 要订货技术要求，特编制本技术规格书。
本标准文本适用于油气管道工程。
本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归11管理。
本文件起草单位：中国石油集团工程设计有限责任公司西南分公司
本文件主要起草人：屠海波 黄春蓉 张 平
中国石油
CDP
油气储运项目设计标准Βιβλιοθήκη CDP-S-PC-AC-020-B
油气管道工程
阴极保护用电缆及附件技术规格书
Oil (Gas) Pipeline Project
Specification for Cable and their Accessories
2009-0X-XX实施
中国石油天然气股份有限公司天然气与管道分公司发布
第二部分通用技术要求
1
电缆应满足或高于卞面列出的规范和标准的最新版本的要求。如果几种规范和标准适用于同一 情况，则应遵循最为严格的规范。若本技术规格书与其它技术规格书或标准有所冲突，则应向业主 咨询并由其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范闱：
阴极保护工程手册
阴极保护工程手册
《阴极保护工程手册》是一本介绍阴极保护技术在工程中
应用的参考手册。
该手册包含了阴极保护的基本原理、设
计和施工要求以及常见故障排除等内容。
该手册的内容主要包括以下几个方面：
1. 阴极保护的基本原理：介绍了阴极保护的基本概念、原
理和工作机制。
2. 阴极保护设计：详细介绍了阴极保护系统的设计原则、
计算方法和设计步骤，包括阴极保护电流密度的确定、阳
极装置的选择和布置等。
3. 阴极保护施工：介绍了阴极保护工程施工的步骤和要求，包括阳极安装、电缆敷设、系统连接和调试等。
4. 阴极保护检测与维护：介绍了阴极保护系统的检测方法和维护要求，包括阴极保护电流密度的测量、阳极运行状态的监测和系统故障的处理等。
5. 阴极保护故障排除：列举了一些常见的阴极保护系统故障及其排除方法，帮助读者解决实际工程中可能遇到的问题。
该手册还包括一些实例分析和数据表格，供读者参考和应用。
总的来说，《阴极保护工程手册》是一本全面介绍阴极保护技术在工程中应用的参考书籍，适合从事阴极保护工程设计、施工和维护的工程师和技术人员阅读和参考。
阴极保护技术规范书
第一章 总则 1.1 本规范书适用于华能日照电厂二期扩建工程的接地网阴极保护系 统的设计、设备供货、安装、调试、运行维护和其它项目提出了技术的及其 它的要求。 1.2 本规范书的内容没有包括所有的技术要求，也没列出那些已在有 关标准及规范中充分说明了的要求，供方应保证提供符合本规范书和国标要 求的优质产品。 1.3 工程概况 华能日照电厂二期扩建工程本期建设 2*670MW 燃煤机组，分为主厂房 区（汽机房、主变压器区域、锅炉房、脱硫区域）及厂区（炉后电除尘区域、 其他辅助车间、电厂升压站等），本期工程地下接地网，均采用镀锌钢材料， 与老厂接地网不连接。 由于日照电厂地处海边，岩石较多，土壤电阻率较高，在接地网布置时 220kV 升压站、主厂房和部分辅助厂房处沿接地网敷设降阻剂，还有部分扩 建辅助厂房在老厂范围内，供方的阴极保护方案对此应予以充分重视。 1.4 供方的工作及供货范围 供方应设计并提供本期工程地下接地网的阴极保护系统，包括保护方案 的提出、系统设计、设备材料的提供、保护系统的安装、测试，提供必要的 技术文件，如维护说明等。 本期工程的厂区地下循环水管及老厂的地下接地网的阴极保护系统，不 在本次招标范围内。
72％；
7 度，按 8 度设防
第三章 规范和标准 3.1 按照本规范书所提供的材料及服务应遵循或参照下列主要标准和 规范： SY/T0036-99 《埋地钢质管道系统强制电流阴极保护设计规范》 SY/T0019-97 《埋地钢质管道系统牺牲阳极阴极保护设计规范》 SYJ23-86 《埋地钢质管道阴极保护参数测试方法》 SYJ29-87 《埋地钢质检查片腐蚀速度测试方法》 SYJ19-86 《镁合金牺牲阳极标准》 GB4950-85 《锌-铝-镉合金牺牲阳极》
பைடு நூலகம் 2.4.海拔高度：
阴极保护工程技术手册-基础知识
阴极保护工程技术手册---根底知识篇一、阴极保护简介：每种金属浸在一定的介质中都有一定的电位，称之为该金属的腐蚀电位〔自然电位〕。
腐蚀电位可表示金属失去电子的相对难易。
腐蚀电位愈负愈容易失去电子，我们称失去电子的部位为阳极区，得到电子的部位为阴极区。
阳极区由于失去电子〔如，铁原子失去电子而变成铁离子溶入土壤〕受到腐蚀而阴极区得到电子受到保护。
阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属外表各点到达同一负电位，金属原子不容易失去电子而变成离子溶入溶液。
实现这一目的的方法有两种：一种是牺牲阳极阴极保护，一种是外加电流阴极保护。
牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的一样电位下。
此方法广泛应用于保护小型〔电流一般小于1安培〕或处于低土壤电阻率环境下〔土壤电阻率小于100欧姆.米〕的金属结构。
如，城市管网、小型储罐等。
外加电流阴极保护是通过外加直流电源以与辅助阳极，迫使电流从阳极体经过土壤流向被保护金属，使被保护金属结构电位低于周围环境。
该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：长输埋地管道，大型罐群等。
二、阴极保护相关定义：1、自然电位：自然电位是金属埋入土壤后，在无外部电流影响时的对地电位。
自然电位随着金属结构的材质、外表状况和土质状况，含水量等因素不同而异，一般有涂层埋地管道的自然电位在-0.4V～0.7V(CSE)之间，在雨季土壤湿润时，自然电位会偏负，一般取平均值-0.55V。
2、保护电位：保护电位是指阴极保护时使金属腐蚀停止时所需要的电位值。
3、保护电流密度：保护电流密度系指被保护构筑物单位面积上所需的保护电流。
4、最小保护电流密度：使金属腐蚀下降到最低程度或停止时所需要的保护电流密度，称作最小保护电流密度，其常用单位为mA/m2表示。
处于土壤中的裸露金属，最小保护电流密度一般取10mA/m2。
02阴极保护技术规格书
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 1 页 共 6 页 A 版目 录1.范围 ................................................................................................................ 2 2.定义 ................................................................................................................ 2 3.工程概况 ........................................................................................................ 2 4.采用标准采用标准、、规范和技术规定 ........................................................................ 2 5.阴极保护技术要求 . (3)5.1 恒电位仪 ..................................................................................................................... 3 5.2 高硅铸铁阳极 ............................................................................................................. 5 5.3 锌合金阳极 ................................................................................................................. 5 5.4 镁合金阳极 ................................................................................................................. 6 5.5 硫酸铜参比电极 (6)6.质量保证 ........................................................................................................ 6 7.现场服务与培训 ............................................................................................ 6 8.供方提供图纸与数据 (6)华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 2 页 共 6 页 A 版1.1.范围范围范围本技术规格书规定了江西成品油管道二期工程防腐产品的设计、制造、测试和检验和采办文件中规定的包装与运输等最低要求。
阴极保护中心控制系统技术规格书20210604
阴极保护中心控制系统技术规格书**公司2021年03月25日目录1. 范围 (1)2. 遵循的标准、规范 (1)3. 总体要求 (1)3.1 供货商资质要求 (1)3.2 承诺 (1)3.2.1 供货商职责 (1)3.2.2 提供资料 (1)3.2.3 质量承诺 (1)3.2.4 进度承诺 (2)3.2.5 响应及偏差 (2)4. 系统技术要求 (2)4.1 基本规定 (2)4.1.1 概述 (2)4.1.2 基本要求 (2)4.1.3 配套性 (2)4.2 软件系统功能要求 (2)4.2.1 统计查询 (2)4.2.2 专家系统 (3)4.2.3 远程控制 (3)4.2.4 基础资料 (3)4.2.5 系统管理 (3)4.2.6 系统帮助 (3)4.2.7 电子地图 (3)5. 技术文件提交要求 (3)5.1 投标时提交文件 (3)5.2 供货时提交文件 (4)5.3 其他 (4)6. 技术服务 (4)6.1 技术支持 (4)6.2 培训 (4)7. 验收 (4)7.1 工厂验收 (4)7.2 到货验收 (4)7.3 最终验收 (4)7.3.1 资料完整性检验 (4)7.3.2 功能符合性检验 (4)8. 售后服务 (4)1.范围本文件规定了阴极保护中心控制系统在设备性能、测试、检验、验收和服务等方面的要求。
2.遵循的标准、规范1)文件出版时，所有标准、规范都以其最新有效版本和原始语言为准。
2)其它未列出的与本产品有关的标准和规范，供货商有义务主动提供。
3)本文件指定应遵循的标准和规范主要包括但不仅限于以下所列范围。
本文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货商应提供满足有关标准规范和本文件要求的全新产品。
如果技术规格书和有关标准规范发生矛盾，应按下列顺序执行。
1)中国国家、地区的法律2)本技术规格书3)遵循的标准、规范4)供货商的产品标准、规格书和资料不能根据文件的优先顺序确定的矛盾，供货商应以书面形式提交给采购方，用于澄清和决定。
阴极保护设计技术方案
阴极保护设计技术方案阴极保护施工技术方案阴极保护设计技术方案目录一、阴极保护设计书 (3)1概述 (3)2自然条件 (3)3设计要求 (3)4规范及标准 (3)5牺牲阳极保护设计指标 (3)6牺牲阳极保护设计计算 (3)8施工注意事项 (9)9使用期的维护和管理 (9)一、阴极保护设计书1概述本工程钢管桩拟采用牺牲阳极阴极保护。
2自然条件设计高水位：? 1.17设计低水位：? -0.113设计要求3.1保护范围：为钢管桩水位变动区到桩尖外表面（包括水中、泥中等）。
3.2阴极保护系统设计寿命25年。
4规范及标准4.1 《海港工程钢结构防腐蚀技术规范》JTS 153-3-20074.2 《铝-锌-铟系合金牺牲阳极》GB/T 4948-20024.3 《牺牲阳极电化学性能试验方法》GB/T 17848-19994.4 《Corrosion Control of Steel Fixed Offore Structures Associated Petroleum Production》NACE Standard RP0176-20034.5 中交第二航务工程勘察设计院提供的图纸及有关数据5牺牲阳极保护设计指标5.1 设计寿命钢管桩牺牲阳极保护系统寿命为25年。
5.2 保护效果有效保护期间内，钢管桩的保护电位应控制在-0.85～-1.10V（相对于铜/饱和硫酸铜参比电极）。
6牺牲阳极保护设计计算6.1 阴极保护电流密度选取根据钢管桩所处的地理位置、介质电阻率和钢管桩材质、表面状态等情况，参照《海港工程钢结构防腐蚀技术规范》及《Corrosion Control of Steel Fixed Offore Structures Associated Petroleum Production》NACE Standard RP0176-2003，钢管桩各腐蚀区选择的保护电流密度见表1。
表1 保护电流密度6.2 牺牲阳极材料的选择本工程牺牲阳极采用Al-Zn-In系合金牺牲阳极，表2、3是阳极的化学成分及电化学性能。
管道阴极保护技术参数
管理点名称
技术要求
检验者
检测仪器
测试周期
检测
方式
绝缘法兰的绝缘电阻
绝缘电阻大于500兆欧
阴保工
兆欧表
专检
测试桩电缆与管道联结点
焊接点接触完好
阴保工
万用表
自检
三桩及警示牌
完好无损
巡线员
每天一次
自检
阳极床接地电阻
不大于3欧
阴保工
接地电阻测试仪
每月一次
专检
管道保护电位
-0.8～-1.5伏
阴保工
万用表
每月一次
自检
汇流点电位
-0.8～-1.5伏
阴保工
万用表
每月一次
自检
恒电位仪机外接地
不得有连接断线
阴保工
每天一次
自检
零线接阴的接法
单独接到管道上
阴保工
自检
参比电极
饱和溶液不得流空
阴保工
自检
恒电位仪机房
干燥，清洁
阴保工
每天一次
自检
恒电位仪
无故障
阴保工
每天一次
自检
保护电位控制范围
-0.85～-1.5伏
阴保工
每天一次
自检
输出电流
控制在额定范围内ຫໍສະໝຸດ 阴保工每天一次自检
输出电压
控制在额定范围内
阴保工
每天一次
自检
防腐层绝缘电阻率
大于500欧/平方米
阴保工
万用表、电位差计
自检
管道电流漏失率
小于0.07安/公里
阴保工
万用表、电位差计
自检
检测仪器设备
阴极保护工程技术手册(实例应用篇)
阴极保护工程技术手册实例应用篇一、钢质管道阴极保护方法与设计１、钢质管道牺牲阳极阴极保护：①设计计算：管道表面积计算：S=2πrLS—管道表面积 r —管道半径 L—管道长度管道保护电流计算：I =S IaI—管道保护电流S—管道表面积Ia—管道保护电流密度）阳极输出电流：Ｉａ＝△E/RＩａ—阳极输出电流A △E—阳极有效电位差VR—回路总电阻R阳极数量：N=f.IA/IaN—阳极数量IA—所需保护电流A Ia—单支阳极输出电流A F—备用系数，取2-3倍阳极使用寿命：Ｔ＝0.85 W/ωIT —阳极工作寿命a W—阳极净质量，kgω—阳极消耗率kg/(A.a) I—阳极平均输出电流，A②设计、安装说明：1、一般牺牲阳极工程采用镁合金牺牲阳极，规格通常为22公斤/支，也有采用14公斤、11公斤、8公斤的规格，一般安装时单支焊接或两支阳极并联为一组安装。
2、如果是并联焊接，相邻阳极组最好分布在管道两侧。
阳极组距管道外壁约2.0m左右,距管道外壁最少不小于300mm；最小埋深部不小于1m。
可根据现场实际情况，按照有关标准规范适当调整阳极位置。
3、如果阳极采用4支一组，同侧阳极组间距最低不小于2米。
4、阳极钢芯与电缆连接，采用焊锡灌注，以减少接触电阻，同时应保持连接处的绝缘密封，需包覆环氧树脂玻璃布，然后再采用热收缩套管，加以密封和绝缘，阳极的钢芯一端阳极端面，须涂环氧树脂，确保该端面不起作用，其他五面要清洁干净，放入盛有阳极填充料的棉布口袋中。
5、阳极电缆可用10mm2电缆，可用vv-1kv/1x10mm2。
6、牺牲阳极与钢管可采用铝热焊剂直接将阳极电缆焊接于钢管上，安装前，首先在管道防腐层上切割出一个100mm*100mm的焊接口，或根据焊接施工情况对焊接口大小进行相应调整。
并清理焊接口保持表面干燥和清洁，以保证焊接质量。
焊接完成后采用补伤片补伤，仔细修复焊接处的防腐层，保证该处密封绝缘。
7、阳极安装在阳极坑后进行回填，在回填土中不应含有砖、石等，若坑内较干燥时，应在阳极外的布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，恢复地坪。
阴极保护技术规范书
华能日照电厂二期扩建工程（2×670MW）超临界燃煤发电机组阴极保护招标文件第三卷技术规范书华能国际山东分公司二○○七年六月目录第一章总则 (1)第二章运行环境条件 (1)第三章规范和标准 (2)第四章技术要求 (2)第五章阴极保护系统的安装 (4)第六章测试 (4)第七章工作分工 (5)第八章供货范围 (5)第九章技术文件 (6)第十章工作安排 (7)第十一章差异 (7)第一章总则1.1 本规范书适用于华能日照电厂二期扩建工程的接地网阴极保护系统的设计、设备供货、安装、调试、运行维护和其它项目提出了技术的及其它的要求。
1.2 本规范书的内容没有包括所有的技术要求，也没列出那些已在有关标准及规范中充分说明了的要求，供方应保证提供符合本规范书和国标要求的优质产品。
1.3 工程概况华能日照电厂二期扩建工程本期建设2*670MW燃煤机组，分为主厂房区（汽机房、主变压器区域、锅炉房、脱硫区域）及厂区（炉后电除尘区域、其他辅助车间、电厂升压站等），本期工程地下接地网，均采用镀锌钢材料，与老厂接地网不连接。
由于日照电厂地处海边，岩石较多，土壤电阻率较高，在接地网布置时220kV升压站、主厂房和部分辅助厂房处沿接地网敷设降阻剂，还有部分扩建辅助厂房在老厂范围内，供方的阴极保护方案对此应予以充分重视。
1.4供方的工作及供货范围供方应设计并提供本期工程地下接地网的阴极保护系统，包括保护方案的提出、系统设计、设备材料的提供、保护系统的安装、测试，提供必要的技术文件，如维护说明等。
本期工程的厂区地下循环水管及老厂的地下接地网的阴极保护系统，不在本次招标范围内。
第二章运行环境条件2.1 周围空气温度多年平均气温： 2.8℃；极端最高温度：41.4℃；极端最低温度：-14.5℃；2.2 累年平均日照时数2596.4小时。
2.3 气压累年平均气压1015.1hPa2.4.海拔高度：<1000m（黄海高程）；2.5 风速：多年平均风速： 3.4m/s累年全年主导风向为N，相应频率为10％2.6.环境相对湿度(在25℃时)多年平均值：72％；2.7 降雨量累年年最小降水量504.1mm累年年最大降水量1426.2mm2.8 地震烈度：7度，按8度设防第三章规范和标准3.1 按照本规范书所提供的材料及服务应遵循或参照下列主要标准和规范：SY/T0036-99 《埋地钢质管道系统强制电流阴极保护设计规范》SY/T0019-97 《埋地钢质管道系统牺牲阳极阴极保护设计规范》SYJ23-86 《埋地钢质管道阴极保护参数测试方法》SYJ29-87 《埋地钢质检查片腐蚀速度测试方法》SYJ19-86 《镁合金牺牲阳极标准》GB4950-85 《锌-铝-镉合金牺牲阳极》第四章技术要求4.1阴极保护形式本工程阴极保护采用牺牲阳极法。
阴极保护测试桩技术规格说明书
GB/T 21448-2008埋地钢质管道阴极保护技术规范
SY/T 0043-2006油气田地面管线和设备涂色规范
Q/SY GD0190-2008管道地面标识管理规范
其它未列出的与本产品有关的规范和标准，供货商有义务主动向业主提供。
4.2需标示吊装重心，并在装卸时严格遵守。运输时其码放应用草垫等材料保护测试桩体不被磨损或摔坏变形。
5
5.1在投标过程中，制造商应向业主提供如下文件(但不限于此)：
公司介绍
业绩表/跟踪报告
对本技术规格书偏差的说明
第三订货后10天内提交的文件
这些文件至少应包括如下内容：
经总承包商检验和接受之后，如发现该产品若与合同规定的性能等不一致而导致使用故障，供货商应承担全部责任，并负责修理或更换，以保证提供的产品完全符合订货合同及有关标准和规范所规定的要求。
8
8.1投标商必须具备ISO9001系列标准证明文件及公认权威部门的资格证书，应以ISO9001系列标准有关章节实行质量保证计划。
测试桩由基座、测试接线板、测试导线和铭牌等组成。有简单功能的测试桩和复合功能的测试桩等多种形式。对于土壤结构应用的测试桩可以设置在地下、地表和地上。对于水下结构物应用的测试桩则应该设置在水上或者陆地适当的位置的建筑物上。安装测试系统的基座和壳体可以由水泥、钢管、塑料或者玻璃钢等制造，外观设计要耐腐蚀、耐气候、美观，尤其是醒目易找，方便测试。
3.2.2防腐层检验
外观检查：防腐层薄膜应光滑平整、颜色均匀一致、无气泡、流淌及剥落等缺陷。
厚度检查：用测厚仪测定，要求涂层厚度均匀，涂层干膜厚度符合设计要求。干膜厚度大于或等于设计厚度值的检测点，应占检测点总数的90%以上；其它检测点厚度也不应低于设计厚度值的90%。
第八章 阴极保护技术规格书
第八章阴极保护技术规格书目录1 一般规定 (1)2 阳极材料 (2)3 焊接 (4)4 其它 (5)1 一般规定1.1总则本技术规格书适用于福州港罗源湾港区可门作业区码头10号、11号泊位工程之码头和引桥水工结构钢管桩的阴极保护的牺牲阳极产品。
外径φ1300ｍｍ的桩数为288根；外径φ1000ｍｍ的桩数为278根。
阳极采用Al-Zn-In-Mg-Ti高效铝阳极，阳极的规格尺寸为1600×（200＋210）×220mm，每块阳极的合金净重为181kg/块，毛重为190kg/块，共576块；阳极的规格尺寸为1500×（170＋200）×180mm，每块阳极的合金净重为122kg/块，毛重为130kg/块，共556块。
1.2设计依据（1）JTJ230—89 《海港工程钢结构防腐蚀技术规范》（2）JTJ254—98《港口工程桩基规范》（3）GB/T4948—2002 《铝-锌-铟系合金牺牲阳极》（4）GB4948—85 《铝-锌-铟系合金牺牲阳极化学分析方法》（5）GB156—86《港工设施牺牲阳极保护设计和安装》1.3牺牲阳极阴极保护系统寿命为25年，25年后根据使用和监测的实际情况重新安装牺牲阳极。
1.4在25年保护期内，钢管桩保护电位应在-0.85～-1.10V范围内。
1.5铝合金阳极全部安装完毕7天后，钢管桩电位应全部达到设计保护电位。
2 阳极材料2.1阳极规格2.1.1阳极数量、规格型号2.1.2阳极化学成分2.1.3阳极电化学性能2.1.4原材料（1）铝纯度不低于GB/T1196—1993中Al99.8的规定；（2）锌纯度不低于GB/T470—1997中Zn99.99的规定；（3）铟纯度不低于YS/T257—1998中In-1的规定；（4）镉纯度不低于YS/T72—1994中Cd99.99的规定；（5）锡纯度不低于GB/T728—1998中Sn99.95的规定；（6）镁纯度不低于GB/T3499—1995中Mg99.95的规定；（7）铝硅合金成分应不低于GB/T8734—2000的规定；（8）钛纯度不低于GB/T2524—1981中2级钛的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 1 页 共 6 页 A 版目 录1.范围 ................................................................................................................ 2 2.定义 ................................................................................................................ 2 3.工程概况 ........................................................................................................ 2 4.采用标准采用标准、、规范和技术规定 ........................................................................ 2 5.阴极保护技术要求 . (3)5.1 恒电位仪 ..................................................................................................................... 3 5.2 高硅铸铁阳极 ............................................................................................................. 5 5.3 锌合金阳极 ................................................................................................................. 5 5.4 镁合金阳极 ................................................................................................................. 6 5.5 硫酸铜参比电极 (6)6.质量保证 ........................................................................................................ 6 7.现场服务与培训 ............................................................................................ 6 8.供方提供图纸与数据 (6)华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 2 页 共 6 页 A 版1.1.范围范围范围本技术规格书规定了江西成品油管道二期工程防腐产品的设计、制造、测试和检验和采办文件中规定的包装与运输等最低要求。
防腐产品包括恒电位仪、高硅铸铁阳极、锌合金阳极、镁合金阳极。
所有图纸、文件及往来资料应采用中文书写（国际招标部分除外），计量单位应采用国际单位（SI）。
2.2.定义定义定义以下定义用于阐明有关各方在防腐产品的设计、制造、供应及所有权中所处的位置。
业主：指业主或由业主授权的代表；供货商：指按照本技术规格书要求提供设备或材料的一方或多方； 制造商：指按照本技术规格书要求制造设备或材料的一方或多方。
3.3.工程概况工程概况工程概况江西成品油管道二期工程管线采用强制电流阴极保护方法，共建9个阴极保护站。
6个站场内阴保站各配两台恒电位仪(30V/15A)及一台阴极保护控制台，一用一备。
利用其站内220V 电源供阴极保护系统用电；3个手动阀室阴保站由太阳能电池供电，每套阴极保护系统各配两台直流恒电位仪(36V/10A) 及一台阴极保护控制台，一用一备。
4.4.采用标准采用标准采用标准、、规范和技术规定规范和技术规定恒电位仪输出最大电压、电流为30V、15A。
技术性能应符合GB/T 21448-2008 《埋地钢质管道阴极保护技术规范》。
高硅铸铁阳极技术性能应符合GB/T 21448-2008 《埋地钢质管道阴极保护技术规范》。
锌合金阳极、镁合金阳极技术性能应符合GB/T 21448-2008 《埋地华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 3 页 共 6 页 A 版钢质管道阴极保护技术规范》。
5.5.阴极保护技术要求阴极保护技术要求阴极保护技术要求5.1 5.1 恒电位仪恒电位仪恒电位仪恒电位仪输出功率为30V/15A。
太阳能恒电位仪输出功率为36V/10A，36V 直流输入。
恒电位仪应具有抗过载、防雷、防电涌、抗干扰、故障保护功能。
阴极保护用整流器纹波系数应满足单相不大于50%，三相不大于5%的要求，最大温升不得超过70℃。
在交流输入端和直流输出端应装有过流、防冲击、防电涌等保护装置。
恒电位仪印刷电路板一般应采取防潮、防盐雾、防细菌的措施。
站场内阴保站的每套阴极保护系统包括2台远控恒电位仪和1台阴极保护控制台。
远控恒电位仪具有远传信号控制功能，阴极保护站的输出电流、输出电压和管地电位通过站控系统RTU 的两个远传接口传输至调度控制中心SCADA 系统。
调控中心随时可收集到各阴极保护站的运行参数。
阴极保护电位测量时，可采用断电法测量，调控中心按15s 一个周期，发出停3s、供电12s 的指令，各阴极保护站按此指令同步工作，同步误差不大于0.1s。
具有技术参数数字显示功能，恒电位仪输出电压、输出电流、阴极保护电位等技术参数可以在恒电位仪上显示出来。
5.1.1 恒电位仪技术性能要求如下：1) 给定电位：-0.500～-3.00V(连续可调)； 2) 电位控制精度：≤±10mV； 3) 输入阻抗：≥1MΩ；4) 绝缘电阻：>2MΩ(电源进线对地)；华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 4 页 共 6 页 A 版5) 抗交流干扰能力：≥12V；6) 耐电压：≥1500V(电源线对机壳)； 7) 满载纹波系数：单相≤10%，三相≤8%。
8) 运行参数记忆功能：断电停止运行后，恢复供电时仪器在原设定参数下自动开始运行；9) 具有恒电位和恒电流运行功能；10) 极性错误报警: 恒电位仪输出极性接反时，仪器报警且自动停机；11) 仪器的输入、输出端具有防雷击保护功能。
5.1.2 远传数据接口：1) 阴极保护电位信号输出，标准输出信号：4～20mA DC，每套系统1路输出；2) 恒电位仪电流信号输出，标准输出信号：4～20mA DC 每套系统1路输出；3) 恒电位仪电压信号输出，标准输出信号：4～20mA DC，每套系统1路输出。
5.1.3 远传运行信号：1) A 机（主恒电位仪）运行信号：无源接点信号，每套系统1路输出； 2) B 机（备恒电位仪）运行信号：无源接点信号，每套系统1路输出。
5.1.4 控制台运行信号：1) 远控A 机选机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个；2) 远控B 机选机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个；3) 远控关机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个。
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 5 页 共 6 页 A 版5.1.5 远控给定电位：远控给定电位的切换：恒电位仪给定电位既可以受远控给定信号控制，也可以切换为机内给定信号控制。
表5-1 1 恒电位仪数量名 称 型号规格 单位 数量远控电位仪 30V/15A 台 12 控制台 30V/15A 台 6 直流恒电位仪 36V/10A 台 6 控制台36V/10A 台35.2 5.2 高硅铸铁阳极高硅铸铁阳极高硅铸铁阳极高硅铸铁阳极规格为Φ75×1500mm 。
表5-2 高硅铸铁阳极化学成分类型化学成分(%)杂质含量SiMnCCr FePS普通 14.25～15.25 0.5∽0.8 0.80～1.05余量 <0.25 <0.1加铬 14.25～15.25 0.5∽0.8 0.8～1.44∽5 余量 <0.25 <0.1表5-3 3 高硅铸铁阳极数量型号规格 单位 数量Φ75×1500mm 支1805.3 5.3 锌合金阳极锌合金阳极锌合金阳极锌合金阳极每支重27kg，长1130mm，带6m VV-1kV/1×10mm 2电缆，带填包料。
表5-4 锌合金阳极化学成分阳极型号化学成分(%)AlCdZn FeCuPbSiZn-Al-Cd0.3～0.6 0.05～0.12余量<0.005 <0.005 <0.006 <0.125华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 6 页 共 6 页 A 版5.5.44 镁合金阳极镁合金阳极每支重14kg，长700mm，带6m VV-1kV/1×10mm 2电缆，带填包料 。
表5-5 镁合金阳极化学成分阳极型号化学成分(%)AlZn Mn Mg FeNiCuSiMg-Al- Zn-Mn5.3～6.72.5～3.50.15～0.60余量<0.15.5.55 硫酸铜参比电极硫酸铜参比电极有效期10年以上，带VV-1kV/1×2.5mm 2电缆，带填包料。
