弱电系统管路设计方案(模板)
智能化(弱电系统)配置方案一般弱电工程项目常用模板
总医院智能化(弱电)系统配置方案1、弱电个系统设计要从整个院区的布局统筹考虑，并预留二期发展容量。
2、信息网络系统中的数据通信网络设备，语音通信网络设备，设置在病房楼一层的中心机房内，在院区其他各楼设综合布线配线间和楼层配线间，由楼层配线间布线至各用户信息点。
布局方案请见附图。
3、院内有线电视的布线同综合布线系统。
病房楼应考虑病房在部分患者收看电视不影响其他患者的休息。
4、病房楼、医技楼、门急诊楼合用背景音响主机并设于病房楼一层消控中心。
背景音响与消防应急广播合用一个系统，消防广播拟用最高优先权。
5、院内背景音响(含草坪音响系统)与行政楼多功能会议厅的音响视频系统合设在行政楼播音室。
院区背景音响可扩展到院区的其他建筑，如后勤楼、食堂等。
6、火灾自动报警器和自动联动控制主机设在病房楼一层消控室内，其他各单体建筑设区域报警分机，与控制主机联网。
7、病房楼、医技楼、门急诊楼共用入侵报警主机、视频安防监控主机、电子巡查管理主机。
设备安装于病房楼一层消控室。
其他各楼是否设安防监控系统清院方定夺。
8、在门诊楼地下车库设停车库管理系统，控制设备设于车库管理室。
9、在病房楼、医技楼、门急诊楼宜设移动通讯覆盖系统，信息查询和导医系统的设置部位请院方定夺；10、病房楼病区各护理单元设患一护对讲呼叫系统，病房门外及走道设灯显设备，病房卫生间设求助呼叫设备；11、手术室设手术示教系统，应满足视、音频信息的传输、控制、显示、编辑和存储需求，并提供远程示教功能，护士站与手术室之间设双向呼叫对讲系统。
12、门诊楼和医技楼各候诊区设排队呼号系统，设专用叫号业务广播和电子信息显示装置。
13、宜建立医院信息化应用系统，支持各类医院建筑的医疗、服务、经营管理和业务决策。
如电子病历系统、医学影像系统、放射信息系统、实验室信息系统、病理信息系统、患者监护系统等医院信息管理系统和临床信息系统。
14、在病房楼消控中心设院区BAS主机，通过网络控制器、现场总线网络、直接数字控制器(DDC)，实现对院区建筑设备的监测和控制。
弱电系统设计方案模板
弱电系统方案一．监控系统1、系统应用概述视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统，它可以通过嵌入式硬盘录像机及辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把监视场所的图像和声音全部或部分记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。
2、项目需求射频仿真实验室监控系统是将各摄像机的图像接入本地录像设备（即网络硬盘录像机），通过网络硬盘录像机将视频图像传送到显示设备，同时将视频图像存储在硬盘中。
通过网络硬盘录像机，可控制各摄像机，查看射频仿真实验室内部情况，并可随时查看已储存的录像。
系统主要实现功能如下：1）图像摄取功能图象质量好、画面质量清晰逼真对重要部位进行实时远程监控录像可进行多画面分割和单画面显示。
可对整个场所进行全方位视频监控。
2）录像功能单路和多路图像信号同步录入，本地能保持将近15天的录像时间。
录像方式可手动录像（人工操作录像）；也可以全天候录像（一天24小时不间断的录像）。
录像的存储介质是硬盘，所有资料都存储在硬盘中，当硬盘存满时，系统会自动覆盖之前的录像，以最新的代替最老的。
3）显示功能本地通过网络硬盘录像机将图像送至显示器,通过操作网络硬盘录像机，显示器可多画面分割。
可显示单独摄像机画面，也可显示多画面图像。
4）图像检索功能对录像能方便检索回放；可指定某个时间段任意回放。
录像存储在硬盘录像机的硬盘里，用户可以在任意时间调查录像，可以选择任意一个通道、任意一个时间段的录像，再进行回放查看，如果录像存在疑问，还可以通过USB设备将录像直接拷贝下来。
3、系统配置1）前端配置根据射频仿真实验室实际使用需求，微波暗室内共设置5套摄像机。
暗室内部配置3套网络高清高速智能球机，位置：转台上方1套、转台侧上方1套、球面屏一侧上方顶角处1套，监控暗示内部情况。
第三层维护平台配置1套网络高清半球摄像机，监控平台上设备情况。
弱电综合管路系统设计方案
弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、平安防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。
它和大楼内全部建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按确定的规律，合理有序地安置在大楼内的综合管路中。
弱电综合管路的工程设计，其内容包括和整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
浙江电力生产调度大楼弱电系统应是特殊完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，须要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不相互干扰、相互碰撞。
二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。
综合管线系统必需满足大楼弱电各子系统管线需求。
三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92 《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067－97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》GA/T75-94《平安防范工程程序和要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72：2001《建筑和建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保和电缆支配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314－2000《智能建筑设计标准》GB/T50312－2000《建筑和建筑群综合布线系统工程验收规范》YDJ26-89《通信局（站）接地设计暂行技术规范》GBJT-471《智能建筑弱电工程设计施工图集》YD/T926.1-97《大楼通信综合布线系统总规范》四、综合管线系统设计1、总体规划1、弱电系统共用一个弱电桥架，出桥架后依据室内装修状况在吊顶内暗敷或墙内暗敷管；2、各子系统的接线箱均安装于弱电井或实体墙上；3、弱电系统桥架均接受热镀锌桥架，桥架厚度参照国家相关标准。
弱电设计方案模板
弱电设计方案模板弱电设计方案模板：一、项目背景与目标项目背景：简要介绍项目的背景信息，包括项目的性质、规模和要求。
项目目标：明确项目的目标，包括提供什么样的功能和服务，达到什么样的效果。
二、设计原则1. 安全可靠原则：保证弱电系统的稳定性和可靠性，防止因电气故障导致的安全问题。
2. 实用性原则：根据项目的需要，设计出能够满足使用者实际需求的弱电系统。
3. 经济性原则：在保证质量的前提下，尽量降低弱电系统的成本。
三、设计内容1. 管道布局设计：根据项目需求，设计室内安装弱电系统的管道布局图，包括弱电线路布置和设备安装位置。
2. 弱电线路设计：根据项目需求，确定弱电线路的类型和规格，并设计好线路的走向、连接方式和布线图。
3. 设备选型设计：根据项目需求，选择适合的弱电设备，包括通信设备、监控设备、音视频设备等，同时考虑设备的品质和成本。
4. 配电设计：根据弱电系统的需求，设计配电方案，确定配电箱的规格和位置，合理分配电源。
5. 联网设计：根据项目需求，设计弱电系统的联网方案，包括网络布局、网络设备选型和通信协议等。
四、施工方案1. 施工流程：详细说明弱电系统的施工步骤和顺序，确保工程的顺利进行。
2. 材料及设备采购：说明采购材料和设备的要求和流程，确保施工所需的材料和设备符合设计要求。
3. 施工标准：确定施工的标准和质量要求，指导施工人员进行施工。
4. 施工组织：说明施工人员的组织方式和职责分工，确保施工的协调进行。
五、质量控制1. 设计审核：对设计方案进行审核，确保设计方案符合项目需求和设计原则。
2. 施工监督：对施工过程进行监督和检查，确保施工质量满足设计要求。
3. 工程验收：进行工程的验收工作，确保施工质量符合设计要求和施工标准。
六、预算和进度1. 预算：根据设计内容和施工方案，制定弱电系统的预算，合理安排资金。
2. 进度计划：制定施工的进度计划，确保工程按计划进行。
以上是一个弱电设计方案模板，可以根据实际项目需求和相关标准进行调整和添加内容。
弱电管路施工方案(三)
弱电管路施工方案一、实施背景随着信息技术的快速发展，弱电系统在建筑物内的应用越来越广泛。
弱电系统的布线和安装工作是建筑物内弱电设备能否正常运行的关键。
因此，制定一套科学合理的弱电管路施工方案对于保证弱电系统的正常运行至关重要。
二、工作原理弱电管路施工方案的工作原理是根据弱电系统的需求和建筑物的结构特点，制定出一套合理的布线和安装方案。
方案中包括了弱电设备的位置、布线路径、接线方式等。
通过合理的布线和安装，可以保证弱电设备之间的通信畅通无阻，实现弱电系统的正常运行。
三、实施计划步骤1.需求分析：根据建筑物的使用需求和弱电系统的功能要求，确定弱电设备的种类和数量。
2.布线设计：根据建筑物的结构特点和弱电设备的位置要求，设计出合理的布线路径和布线方式。
3.材料采购：根据布线设计方案，采购所需的电缆、接线头、配线架等材料。
4.施工准备：进行施工前的准备工作，包括清理施工区域、准备施工工具和设备等。
5.布线和安装：按照布线设计方案，进行电缆的敷设、接线头的安装、配线架的搭建等工作。
6.测试和调试：完成布线和安装后，对弱电系统进行测试和调试，确保各个设备之间的通信正常。
7.验收和交付：完成测试和调试后，对弱电系统进行验收，并将其交付给使用方。
四、适用范围弱电管路施工方案适用于各类建筑物，包括商业建筑、办公楼、住宅小区等。
无论是新建建筑还是旧建筑的改造，都需要进行弱电管路的施工工作。
五、创新要点1.合理布线：根据建筑物的结构特点和弱电设备的位置要求，设计出合理的布线路径，减少线缆的长度和损耗。
2.模块化设计：采用模块化设计，使得弱电设备的安装更加简便快捷，方便后期维护和升级。
3.智能化管理：引入智能化管理系统，实现对弱电设备的远程监控和管理，提高设备的运行效率和安全性。
六、预期效果通过实施弱电管路施工方案，可以达到以下效果： 1.保证弱电系统的正常运行，提高系统的稳定性和可靠性。
2.减少布线和安装的时间和成本，提高施工效率。
弱电设计方案【范本模板】

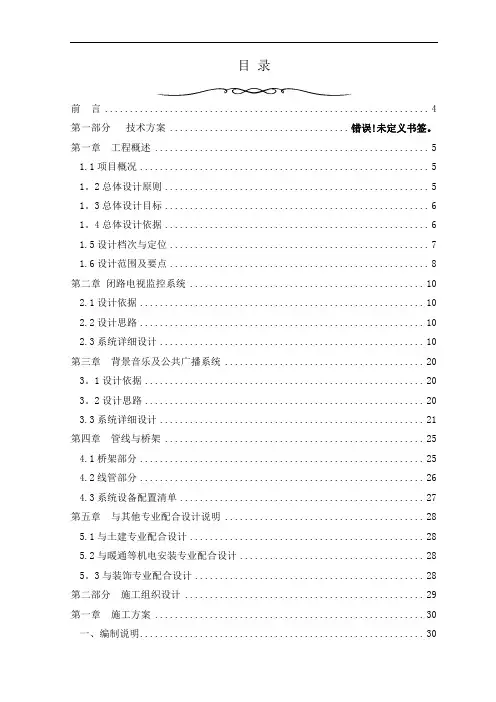

目录前言 (4)第一部分技术方案 .................................... 错误!未定义书签。
第一章工程概述 . (5)1.1项目概况 (5)1。
2总体设计原则 (5)1。
3总体设计目标 (6)1。
4总体设计依据 (6)1.5设计档次与定位 (7)1.6设计范围及要点 (8)第二章闭路电视监控系统 (10)2.1设计依据 (10)2.2设计思路 (10)2.3系统详细设计 (10)第三章背景音乐及公共广播系统 (20)3。
1设计依据 (20)3。
2设计思路 (20)3.3系统详细设计 (21)第四章管线与桥架 (25)4.1桥架部分 (25)4.2线管部分 (26)4.3系统设备配置清单 (27)第五章与其他专业配合设计说明 (28)5.1与土建专业配合设计 (28)5.2与暖通等机电安装专业配合设计 (28)5。
3与装饰专业配合设计 (28)第二部分施工组织设计 (29)第一章施工方案 (30)一、编制说明 (30)二、项目管理模式 (31)三、工程项目管理班子配备划分 (32)四、质量管理 (33)五、工程管理 (40)六、施工前准备工作 (44)8技术交底 (46)七、施工技术要求 (47)八、各子系统主要材料、设备安装与调试 (52)九、工程检验与验收 (60)第二章、施工进度计划及保证措施 (61)一、工程进度计划 (61)二、保证措施 (61)三、工期保证措施 (61)四、组织保证 (62)五、生产例会制度 (62)六、碰头会制度 (62)七、工艺保证 (62)八、施工进度计划工期 (63)第三章、质量保证措施 (64)一、质量保证制度 (65)二、编制工程项目质量大纲 (65)三、质量管理组织机构设置 (66)四、项目管理部质量岗位职责 (66)五、项目经理质量岗位职责 (66)六、项目副经理质量岗位职责 (66)七、质量安全检查员岗位职责 (67)八、技术工程师质量岗位职责 (67)第四章、安全保证措施 (68)第五章、劳动力安排计划及措施 (72)第六章、现场文明施工措施 (73)第七章、交通组织措施 (75)一、材料、机具远程运送 (75)二、系统设备和机柜的远程运送 (75)三、材料、设备的现场运输 (75)前言感谢贵单位给予我公司机会，参与贵单位龙达新天地商住小区弱电智能化系统工程的建设工作，本方案书是我公司根据贵单位提供的龙达新天地商住小区弱电智能化系统施工图纸经现场勘察,及与贵公司深入沟通设计出的系统集成解决方案,希望通过我们的努力能为龙达新天地商住小区弱电智能化系统工程作出贡献。
弱电穿线管规范要求(参考模板)
弱电穿线管规范要求篇一：强弱电穿管要求强电周围有磁场,如果是强电与弱电,距离过近.这样就会对弱电的信号产生影响.如果是电视线,信号就不会很清楚.如果是电话线,电话就会出现杂音.如果没有其它方法,来避免这种情况,只能把强电与弱电分线槽来处理,且记千万不可同线槽来布线.1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。
2、强电、弱电的插座相隔距离最少30厘米。
3、强电和弱电走线交叉时，要呈90度角跨过。
4、对于影音品质要求较严的AV系统和家庭影院布线最好使用金属套管，特别是家庭影院。
如果强电电缆穿镀锌钢管，电信光缆穿五孔梅花管，他们之间因金属屏蔽功能，互相之间的信号干扰很小，只要大于15mm的间距，可以正常布置。
电缆和电力线平行或交叉敷设时，其间距不得小于0.3m；电力线与信号线交叉敷设时，宜成直角。
明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m。
这是50348的相关规范，一般弱电管道可以同电信管道共井沟，不能与强电的共沟。
在钢管内，强弱电干扰被屏蔽，距离可以近些，脱离钢管处应大于0.5米，网上查了一下，强电弱电标准是这样的：1、强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50cm距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。
2、强电、弱电的插座相隔距离最少30厘米。
3、强电和弱电走线交叉时，要呈90度角跨过。
4、对于影音品质要求较严的AV系统和家庭影院布线最好使用金属套管，特别是家庭影院。
但是我家里的师傅，强弱电视分开管子的，但是距离师傅说有15厘米，但实际距离可能低于10厘米。
管子是用日丰管，南昌的赣昌电线。
这样对以后看电视会有影响吗？强电箱和弱电箱距离是应保持30公分以上。
强电箱一般离地就在1.5米，弱电箱一般离地就是0.3米，而且在布线时候，强电和弱电线不能有交叉。
弱电系统设计方案模板
家协议和萤石云接入
? 支持三维智能定位功能，配合 NVR/客户端软件 /IE 可实现点击跟踪和放大
? 支持系统双备份功能，确保数据断电不丢失
? 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
? 防雷、防浪涌、防突波
? 室外球达到 IP66 防护等级
机芯功能：
? 30 倍光学变倍， 16 倍数字变倍
器错、非法访问异常检测并联动报警的功能
系统功能：
? 支持 H.265 高效压缩算法， 极大降低码率， 最大支持 2048*1536@30fps实时画
面输出
? 精密电机驱动，反应灵敏，运转平稳，精度偏差少于 0.1 度，在任何速度下图
像无抖动
? 支持标准的 API 开发接口，支持海康 SDK、ONVIF、 CGI、PSIA、GB/T28181、E
4) 图像检索功能
对录像能方便检索回放；可指定某个时间段任意回放。 录像存储在硬盘录像机的硬盘里，用户可以在任意时间调查录像，可以选择 任意一个通道、任意一个时间段的录像，再进行回放查看，如果录像存在疑问， 还可以通过 USB设备将录像直接拷贝下来。 3、系统配置 1）前端配置 根据射频仿真实验室实际使用需求，微波暗室内共设置 5 套摄像机。 暗室内部配置 3 套网络高清高速智能球机，位置：转台上方 1 套、转台侧上 方 1 套、球面屏一侧上方顶角处 1 套，监控暗示内部情况。 第三层维护平台配置 1 套网络高清半球摄像机，监控平台上设备情况。射频源屏蔽室配置 1 套网络高 清半球摄像机，监控射频源屏蔽室情况。 摄像机均采用网络高清摄像机，不低于 200w像素。 2）图像传输 图像传输系统包括视频信号和控制信号的传输。 本系统均采用网络高清摄像 机，视频及控制信号均可通过网线传送。 在通过屏蔽室屏蔽层时配置网络光纤收 发器，采用光纤传输过壁。 3）终端显示 显示与记录设备安装在二楼仿真实验室总控室内 , 主要有监视器、硬盘录像 机和一些视频处理设备。 操作人员在控制间内可通过操作硬盘录像机实现控制摄 像机转动，切换画面，查看录像等功能。 硬盘录像机配置 3T 容量硬盘，能存储 1 个月时间的监控录像。监控录像存 储时间与摄像机及硬盘配置有关， 1080P 即 200 万网络摄像机的码流一般为 4.5Mbit/s 经过计算，每个 200 万网络摄像机 1 天约占用 48G硬盘空间。按平 均每天录像 8 小时计，暗室监控系统保持 1 月录像时间需配备 3T 硬盘。 计算方法 : (1) 计算单个通道每小时所需的存储容量 q, 单位 Mbyte。 q=d÷8×3600÷ 1024 其中 d 是码率 ( 即录像设置中的“位率 / 位率上限” ), 单位 Kbit/s
弱电工程管路施工方案设计
弱电工程管路施工方案设计一、项目概况弱电工程是指除供电、照明、动力等强电系统外，还包括建筑物内大量的信息传输、控制和数据处理设备所需的电路系统。
弱电工程管路施工方案设计是对弱电工程施工过程中的管路布置、连接方式、材料选用等进行详细规划，以确保施工过程的顺利进行，保证工程质量和安全。
本次弱电工程管路施工的项目是一座办公大楼的弱电系统建设，包括了网络布线、电视监控系统、安防系统、楼宇自控系统等。
该办公大楼共有10层，每层面积1000平方米，是一座现代化的标志性建筑。
本方案将从管路设计、布置、材料选用、施工步骤等方面进行详细说明。
二、施工前准备1. 工程图纸审查：在施工前，施工单位需仔细审查设计方案，核实管路布置位置、管道走向、尺寸等与设计图纸一致，如有不符合的地方应及时与设计单位联系沟通并进行修改。
2. 施工材料采购：根据设计要求，准确计算所需的管材、配件、连接器等材料，并与供应商或厂家进行联系，确保材料的质量和数量。
3. 工程人员培训：施工人员需接受相关的培训，了解管路施工的相关要求和规范，掌握施工工艺和操作技能。
4. 安全措施：在施工前需对现场进行安全检查，落实安全措施，包括建立警示标识、施工现场围挡、配备个人防护用具等，确保施工过程中的安全。
三、管路设计与布置1. 管路设计：根据设计图纸，确定管路走向、连接方式、接头位置等，确保管路连接紧密、无漏水、无断头。
2. 管路布置：根据设计要求，将管道沿着设计好的走向进行布置，避开强电系统的干扰，保持管道的整齐、美观。
3. 材料选用：根据设计要求，选择合适的管材和配件，包括PVC管、电缆槽、接头等，确保材料质量符合要求。
四、施工步骤1. 管道预留：在施工前，对墙体进行预留孔洞，确保管道走向的畅通和连接的顺利进行。
2. 管道安装：按照设计要求，根据管路设计图纸对管道进行安装，保证管道的整齐、易于维护。
3. 连接和固定：连接管道时，合理选择连接器和固定件，确保管道连接牢固，防止松动和漏水。
弱电工程管路施工方案设计
弱电工程管路施工方案设计引言弱电工程指的是建筑物内的通信、监控、安防、电视等非强电部分的工程。
弱电工程的施工方案设计是确保弱电设备能够正常运行的重要环节。
本文将介绍弱电工程管路施工方案设计的相关内容。
设计原则在进行弱电工程管路的施工方案设计时，应遵循以下原则：1.合理布局：管路的布局应合理，避免相互干扰和交叉，并考虑将来的扩展需求。
2.安全可靠：管路的设计应考虑到安全和可靠性，保证设备的正常使用和维护。
3.美观整洁：管路的设计应尽量隐藏在建筑结构中，保持整洁和美观。
4.经济节能：在设计管路时应尽量节约材料和能源，提高经济效益和节能效果。
设计步骤步骤一：分析需求首先需要对弱电系统的需求进行充分的分析，包括通信、监控、安防、电视等方面的要求。
通过与业主和相关部门的沟通和交流，了解他们的具体需求和预期效果。
步骤二：勘察施工现场进行施工现场的勘察，对建筑物的结构、空间、地形等进行全面了解。
同时需要对现场的弱电管道情况进行勘察，确定可供利用的管道和可能存在的障碍物。
步骤三：管路布局设计根据需求和施工现场的情况，进行管路布局的设计。
首先确定管路的走向和分布区域，然后细化到每个房间和区域的管路路径和连接方式。
需要考虑到管路的长度、走向的合理性和美观以及管道的容纳能力等因素。
步骤四：管路材料和设备选型根据管路的需求和设计，选择合适的管材和设备。
管材的选择需要考虑到强度、耐用性、维护成本以及与其他材料的兼容性等因素。
设备的选型需要根据具体的功能需求和性能要求进行选择，确保设备的正常运行和兼容性。
步骤五：制定施工计划根据管路的布局和设计，制定施工计划。
明确施工的顺序和流程，确定施工所需的人力、物力和时间等资源。
同时要考虑到施工期间对现场其他工序和业主生活的影响，确保施工的高效和顺利进行。
步骤六：施工实施和验收按照施工计划，进行管路的施工实施。
在施工过程中，要严格按照设计要求进行操作，确保管路的安装质量和工程进度。
施工完成后，进行管路的验收工作，确保管路的正常运行和满足需求。
弱电系统总体施工方案施工组织设计,计划方案范本,施工方案模板,施工方案大全
XXXXX工程弱电系统总体设计方案XXXX公司XXXXX工程弱电工程项目部XXX年XXX月目录1、工程概况...................................................................1.1建筑概况.................................................................1.2 各参见单位一览表........................................................2、编制依据...................................................................2.1主要规范、标准、规程、图集...............................................2.2 编制目的................................................................2.3 适用范围................................................................3、施工组织及管理实施综述.....................................................3.1项目管理组织结构.........................................................3.2工程实施组织机构主要人员职责介绍.........................................3.3工程实施步骤....................................................4、施工的组织设计.............................................................4.1施工准备..................................................................4.2管槽施工.................................................................4.3 线缆敷设................................................................4.4 设备安装................................................................4.5 系统调试................................................................4.6 验收....................................................................5、质量保证措施..............................................................5.1质量保证措施............................................................5.2工期保证措施.............................................................6、安全文明环保节能施工措施...................................................6.1施工安全及保密措施.......................................................6.2文明施工措施.............................................................6.3环保施工措施.............................................................6.4节能施工措施.............................................................6.5成品保护措施.............................................................6.6施工消防措施.............................................................6.7施工用电用水.............................................................7、售后服务及培训方案.................................................7.1售后服务.................................................................7.2用户培训计划安排.........................................................1、工程概况1.1建筑概况本项目位于XXX市XXX区XXX路XXX号楼，总建筑面积为4415㎡，其中办公区域1872㎡，报告厅区域1371㎡,展厅区域1037㎡,设备用房135㎡。
简单实用的弱电工程综合管路设计方案【最新版】
简单实用的弱电工程综合管路设计方案弱电工程设计的时候，我们需要做管路的设计，实际管路的设计包含内容比较多，比如室内和室外的不一样。
今天分享一个弱电综合管路的设计方案，非常简单，但是实用。
一、系统概述建筑智能化系统需在建筑物内部布置大量的桥架和保护管，以保证弱电连接线路按一定的要求连通。
弱电系统的综合管路工程包括墙体的预留孔洞、弱电管路的预埋、弱电桥架、线路保护管以及管路和桥架的接地等。
因此，在施工设计中，应根据系统要求进行综合性的管路设计。
综合管路是各个智能化子系统设备连接和集成的桥梁。
综合管路的设计应以智能化系统的整体规划和初步设计为基础，使整个智能系统达到结构完整，系统集成、扩充、维护方便的目的。
本工程中所涉及的弱电子系统应比较完善、先进的。
而规范、整齐、通畅的管路、桥架及管路系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计。
在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
智能化系统工程的综合管路工程中施工内容应包括：1、弱电桥架的安装2、预埋管的敷设3、管内穿线工程4、与弱电系统相关的预留孔洞、弱电竖井、管路5、接地、避雷、屏蔽和机房等的配合。
二、设计原则针对本次弱电管线设计，我们遵循以下几点设计原则：所有桥架要求均采用镀锌桥架，预埋管采用热镀锌钢管，保各系统网络信号的传输性能。
除背景音乐系统外，弱电系统共用一套综合桥架，背景音乐系统由于其特殊性质，需要单独走管，并在垂直方向也需要走单独桥架。
强电线缆，原则上不得与弱电信号线缆同管、同槽。
弱电桥架和弱电管线的防雷接地措施：弱电桥架和弱电管线都必须相互安全接地。
通过焊接方式或铜线绞接方式，保证可靠接地。
地面干管非承压管路采用双壁波纹管，承压管路采用PE熔接管，过路管采用SC管，干管埋地深度≥700mm；地面前端设备连接支管采用PE32等不同管径管材，支管地埋深度≥300mm；地面干管分路接驳连接采用砖砌检修井处理；室内部分（含地下室）采用桥架贯通，地下部分桥架采用金属桥架，楼内部分干路根据智能化项目建设的系统走线数量选用适当规格的金属桥架，弱电竖井中采用适当规格的金属桥架并需要强电配置强电插座及做好防雷接地工作。
弱电综合管路系统施工方案
弱电综合管路系统施工方案管槽线缆施工是整体施工的基础。
它直接影响到整体的工程进度和工程质量。
根据我公司长期的工程活动，我们将针对线管施工和桥架安装两个方面论述，施工过程中的难点和重点，并着重介绍我公司在桥架施工方面的施工方案。
1.线管施工的重点1)管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；2)过路盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；3)管路敷设前应检查管路是否畅通，内侧有无毛刺；4)管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，不做拦腰管或拌脚管；5)管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；6)管路应做整体接地连接，采用跨接方法连接。
桥架安装的重点2.材料选择1)首先桥架采用优质钢板加工成型的全封闭高强度矩形钢管，外表通过镀锌处理，大幅度地提高了抗腐蚀能力。
桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
2)分线盒和插座盒：敷线平面中，用作导线的转弯、相接。
交叉是敷线的十字路回，可作不同管形的变换和一定范围的高度调整。
双桥架线路的分线盒内部设有隔离板，以保证强、弱电之间的隔离和屏蔽。
敷线平面中出现强弱电交接十分复杂时，桥架在水平位置采用加深分线盒，将水平方向的桥架交叉进行，极大地方便了各种线路走向。
3)专用出线口：用于导线的引出，可根据需要用作电源、电话、视频插座或计算机终端出口。
距分线盒230mm设置第一个出线口，出线口之间标准间距为600mm。
如果为双桥架，两桥架邻近出线口中心距为1400mm。
4)连接支撑附件：连通器用于直通连接；圆管接头用于分线盒中圆管连接；变径接头用于桥架与圆管的连接；终端用于桥架终端封头；支架与调整螺栓用于桥架支撑及高度调整，其调整螺栓长度视施工条件而定，高度调整一般为30～50mm；S型加深专用接头用于纵横交叉或过梁处；平式弯通用于桥架的转角处；立式弯通用于桥架的上下连接口；其他桥架专用胶水，用于桥架与桥架，桥架与分线盒连接处，防止灰浆进入。
弱电管路施工组织方案设计
弱电管路施工组织方案设计一、项目概述弱电管路施工组织方案是针对一些具体的弱电工程项目进行设计和制定的文件，目的是为了合理有序地组织、安排和管理弱电管路的施工工作，确保施工质量和进度。
本方案旨在对一些弱电工程项目进行详细的施工组织设计，确保施工过程中的安全、质量和效率。
二、施工组织设计1.施工组织原则(1)安全原则：强化施工现场安全意识，严格执行相关安全规定和要求，确保施工人员安全。
(2)调度原则：合理安排施工进度和人员，确保施工进展顺利。
(3)质量原则：严格按照设计要求，确保施工质量。
(4)经济原则：合理利用资源，降低施工成本。
2.施工组织架构(2)施工队长：负责具体的施工现场管理工作，并协助施工组织负责人的工作。
(3)施工人员：按照工作任务进行施工作业。
3.施工工程任务划分(1)弱电管路布线：根据设计图纸对弱电管路进行布线。
(2)弱电设备安装：根据设计要求安装各类弱电设备。
(3)弱电设备调试：对安装完成的设备进行调试和功能测试。
(4)弱电管路验收：根据设计标准对管路进行验收和测试。
4.施工进度安排根据施工组织要求，制定详细的施工进度计划，合理安排施工任务和时间，确保施工进展顺利。
5.施工安全管理(1)安全培训：对施工人员进行安全培训，提高其安全意识。
(2)安全设施：设置必要的施工安全设施，如安全警示标识、安全带等。
(3)安全检查：定期进行施工现场的安全检查，确保施工安全。
6.质量控制措施(1)施工质量要求：严格按照设计要求进行施工，杜绝违规施工行为。
(2)施工报验：每个施工阶段完成后进行报验，并记录报验结果。
(3)施工抽查：定期进行施工抽查，确保施工质量符合要求。
7.施工资源管理(1)人力资源：合理安排施工人员，确保施工任务按时完成。
(2)物资资源：合理调配施工所需的物资和设备。
三、总结弱电管路施工组织方案是针对一些具体的弱电工程项目进行设计和制定的文件，通过合理安排施工进度和人员，严格执行安全规定和要求，确保施工质量和安全。
弱电管道施工方案范本
弱电管道施工方案范本1. 引言弱电管道施工方案旨在围绕弱电管道的设计、施工和验收等方面进行详细描述，确保施工过程中的质量和安全。
本文档将提供一个范本，用于指导弱电管道施工方案的编写。
2. 项目概况•项目名称：xxx项目•项目地点：xxx地点•项目业主：xxx公司•项目总工期：xxx天•施工单位：xxx公司•设计单位：xxx公司3. 设计概述弱电管道的设计应符合相关标准和规范，并满足项目要求。
设计概述应包括以下内容：•施工图纸：提供所需的施工图纸，包括弱电管道的布置、连接等细节。
4. 材料和设备•材料清单：列出所需的材料及其规格、数量。
•设备清单：列出所需的设备及其型号、数量。
5. 施工步骤1.施工准备：–确定施工团队和负责人。
–准备所需的施工材料和设备。
–在施工现场设置必要的标志和围挡，确保施工区域安全。
2.弱电管道布线：–根据设计图纸，确定管道布线的位置和走向。
–在墙体上进行电线槽的预留和布置。
–安装弱电管道及连接件，并进行固定和密封处理。
3.弱电管道连接：–根据设计要求，将不同部分的弱电管道进行连接。
–使用合适的工具和材料进行连接，确保连接牢固和密封。
4.资料标识和保护：–在弱电管道上标识相关的终端设备和线缆。
–保护弱电管道免受损害和外部干扰。
5.弱电管道测试和调试：–对已完成的弱电管道进行测试，确保其正常工作。
–进行必要的调试和修复，直至达到设计要求。
6.清理和收尾：–清理施工现场，包括废弃物清理和设备归位等。
–编制弱电管道施工总结报告，包括施工过程中遇到的问题和解决方案等。
6. 安全措施在施工过程中，应严格遵守相关的安全规定，并采取必要的安全措施，以确保施工人员和设备的安全。
安全措施包括但不限于以下内容：•周期性的安全培训和教育。
•在施工现场设置明显的安全警示标志。
•使用个人防护装备，如安全帽、防护眼镜等。
•配备合适的灭火器材，并定期进行检查和维护。
•禁止吸烟和明火作业。
7. 施工质量控制为确保施工质量，应采取以下措施进行质量控制：•施工过程中进行必要的检查和验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电系统管路设计方案（模板）前言：弱电系统管路设计方案一般我们都不会很重视，但是什么设计都需要一个书面的东西，本篇文章可以做弱电系统管路设计方案模板！正文：一、设计依据GBJ300-88 建筑安装工程质量检验评定统一标准GBJ303-88 建筑电气安装工程质量评定标准IAB,RFC793/791 TCP/IP 通信协议标准ISO7498-2N 网络安全体系结构标准GBJ-93-86 工业自动化仪表工程施工及验收规范SDJ279-90 电力建设施工及验收技术规范IEEE 802.3 100 BASE －TIEEE 802.5 TOKEN RING 标准二、系统管路设计弱电系统是现代建筑物内的综合系统工程。
它包括与园区内建筑体、变配电、供气、照明等设施有关的安全防范系统、背景音乐系统、结构化综合布线系统、安保监控系统等。
园区弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在园区内。
综合管路系统的设计，可以合理地建立弱电系统的公共通道。
综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整, 桥架敷设预埋。
本工程各园区的垂直干线敷设在梯级式弱电桥架内，水平走线采用槽式弱电桥架。
弱电桥架的采用可以大量减少预埋管路，方便建筑施工，并且可避免预埋的盲目性造成的损失，修改管线和维修都很方便。
工作区采用UPVC20 或UPVC25 阻燃塑料管敷设到：各个工作点，保证各网络信号的传输性能。
室外建筑群主干线通过预埋人手井及弱电地下管道（PE 电信管）敷设到各幢大楼。
各系统主干线在地下管道七孔PE 管内穿线，管接要用胶水封接，PE 管口用橡胶封口进行防水、防潮湿。
整套室外管道要与校园污水排水管整体设计，防止弱电管道滞水，避免意外事故发生。
说明：（1）本表所列清单仅供参考，等深化设计完成或施工时,产品数目按实际工程量计算；（2）室外弱电地沟及人手井，需与多方协调、统一设计、统一施工，避免与其他管路冲突，造成不必要的损失。
三、施工前的检查根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。
电缆外套应完整，并附有出厂质量合格证。
设备安装桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm 。
桥架及槽道水平度偏差不应超过2mm/m 。
垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm 。
线缆敷设线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
弯曲半径应大于外径6-10 倍，主干弯曲半径应大于外径10 倍，光缆弯曲半径应大于外径15 倍。
四、施工工艺 4.1 控制柜基础型钢安装按图纸要求对型钢进行预制，对其矫平、矫直，然后除锈；与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采用水平尺找正、找平，安装应符合下列要求：基础型钢顶部应高出抹平地面10mm ，柜应与抹平地面齐平；埋设好后，再用镀锌扁钢-40 X在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。
4.2 管线敷设4.2.1 弱电桥架本工程中桥架采用将十分普遍，利用线槽配线施工非常方便。
线槽用角钢支架支撑。
角钢架用膨胀螺栓固定在楼板下方。
在楼板上并不需要预留预埋件，线槽由镀锌薄钢板制成，在配线时，线槽要留有一定的备用量( 30%-40% )。
在建筑物内，为了防火的要求，导线出槽时要穿金属管或金属软管，导线不得有外露部分；同时线槽应采用防火材料制成。
整个预埋线管和线槽与桥架的施工，可几个部分组成：引入配线、辅助配线箱或配线架；垂直桥架部分，楼层水平管线部分。
壁龛分线部分(包括配线接头箱，过路箱、分线箱以及出线盒等接线设备) 。
在校园园区内综合设计弱电桥架，许多弱电系统的桥架可共用。
弱电系统的水平公共桥架上包括如下系统的线路：结构化布线系统的UTP 电缆、监控系统视频线的控制线和视频线、电视系统视频线、音频系统信号线等。
因此对公共桥架应作适当的安排和分隔，以避免相互的信号干扰和矛盾。
水平弱电桥架的分隔采用薄铁板。
桥架的尺寸根据实际走线量估算确定，采用多种规格。
在弱电井道内，弱电系统应设与各个楼层相连的竖井桥架。
弱电系统的-竖井桥架应单独分开，至少分为结构化布线、保安系统和消防三种桥架。
各系统的桥架尺寸根据走线量确定，并应有一定余量，以便扩充干线量。
4.3 钢管暗敷：敷设管路须与土建施工密切配合按如下流程进行：严格根据设计要求选用管材。
管子安装前必须消除管内毛刺和铁刺，严禁采用电焊、火焰切割。
弯管过程中要注意，弯管要采用配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10% ，线路暗配时，弯曲半径不应小于管外径的6 倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10 倍；同时，其埋深不得小于30mm ，管道应尽量埋于二层钢筋之间，且应尽量避免重叠。
钢管采用套管连接时，套管长度宜为管径的1.53 倍，管口必须对准；采用焊接连接时，焊缝应牢固严密，连接处的内表面应光滑、平整。
薄壁钢管的连接必须用丝扣连接，严禁采用熔焊连接。
采用套管连接预埋于混凝土中的钢管，其连接处应作防漏处理，以防浇注时灰浆流入堵塞管路。
管与盒的连接采用焊接，管口应高出盒内壁35mm ，焊后需补涂防腐漆；管盒连接采用锁紧螺母固定，管螺纹宜外露23 扣。
与土建密切配合，按规范施工，并及时作好管口封堵，以防杂物进入堵塞管子。
对于部分线管较长、弯头较多管路，应预先穿好铁丝以方便日后穿线工作的进行。
管与管、管与盒连接，应作好接地处理，丝扣连接应采用不小于?6 圆钢进行跨接，以保证接地良好。
埋于地下的管路应尽量不穿过设备基础，管路在穿伸缩缝和沉降缝时，应装设补偿装置，并做好接地柔性跨接。
4.4 管内穿线与线连接对穿管的导线，额定电压不应低于500V ；相线应以颜色加以区别，相线与零线颜色应不同，PE 线应采用黄绿相间的绝缘线。
不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽内。
穿线前，采用压缩空气，将管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘被损坏。
放线时采用放线架，以免导线扭结和背扣，同时，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打成小圈扭结。
导线在管内不得有接头和扭结，其接头应设在接线盒，管内导线包括绝缘层在内的总面积不应大于管子内空面积的40% ，且导线绝缘层不得损坏，导线不得扭曲。
如导线较多，为防止导线端头路途受阻，要剥出端部线芯，并排好，与引线一端缠绕接好，再穿管。
穿线时，应靠两人配合进行，一人在一端拉钢丝，一人在另一端把所有电线紧拧成一束送入管内，二人动作协调一致，应尽量减少导线与管中处磨擦。
导线的连接必须保证质量，割开绝缘层时，不得损伤线芯，芯线连接，绝缘带应均匀严密，不得低于原绝缘层的绝缘强度。
注意钢管穿线前应先戴护口，严禁先穿线后戴护口的施工方法。
导线连接完毕，应在接头处作好锡焊处理，并采用绝缘带包扎牢。
4.5 电缆敷设4.5.1 电缆保护管的敷设电缆管不应有穿孔、裂缝，内壁应光滑，管口应无毛刺和尖角，管口做成喇叭形。
弯管后，不应有裂缝，其弯扁程度不超过10% ，弯曲半径不应小于电缆的最小允许弯曲半径。
电缆管外表面刷沥青漆作防腐处理，镀锌管镀锌剥落处应涂防腐漆，埋入混凝土内的管子可不涂防腐漆。
电缆管管径如无设计要求，管内径与电缆外径之比不小于1.5 ，每根电缆管弯头不应超过3 个，直角弯不应超过2 个。
电缆管连接应牢固，密封良好，两口对准，且不得直接对焊。
电缆保护管必须作好接地跨接，若管接头采用套管焊接时可以除外。
引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备的拆装和进出。
4.5.2 控制电缆线槽的安装施工程序：线槽及附件的质量必须符合设计要求和现行的有关技术标准，并按设计进行选择，线槽的填充率不应大于40% ，并应有一定的备用空位，以便今后扩容。
室内线槽的安装安排在管道及空调等工作基本施工完毕时进行。
线槽的表面应光滑均匀、致密，喷涂光滑平整，焊缝应表面均匀，不得有裂纹等。
安装时应与土建紧密配合，作好孔洞预留和预埋件埋设，线槽的安装位置及高度，必须满足设计要求及规范规定。
线槽水平敷设，跨距为 1.5〜3m , 线槽垂直敷设固定点间距不大于1.5m ，支架应焊接牢固，横平竖直，同层横档高低偏差不应大于5mm ，沿线槽走向的左右偏差不大于10mm 。
线槽连接必须采用螺栓连接，且螺母应位于外侧。
线槽采用引出管时，必须用开孔器开孔，开孔应整齐，与管孔径吻合，严禁采用气、电焊割孔，连接应采用管接头，严禁焊接。
钢制线槽直线敷设超过30m ，应采用伸缩连接板连接，线槽的转弯半径，不应小于电缆的弯曲半径。
线槽及其支吊架均应良好接地，接地干线与每段线槽，均应至少有一点可靠连接，包括弯头等，在有振动的场所，还应装置弹簧垫圈，软连接处应采用纺织铜线连接。
线槽在穿过预留孔洞、楼板及墙壁处，应采用防火隔板、防火堵料作好密封隔离措施，防止火灾沿线路延燃。
五、弱电施工总协调需配合的事项弱电施工总承包协调必须对本工程弱电系统总体协调管理，与其他各专业协调配合5.1 与电气专业方的配合有关弱电之主要设备的供电由电气专业方负责提供。
电气承包方将为弱电系统电力供电提供所需的线槽及管道，弱电施工总承包须在按时向电气承包方提供本工程范围内各系统有关施工图。
弱电施工总承包须提供与电气专业方协调以进行所需的安装配合工作，并就双方的交接驳口商定准确的位置。
5.2 与土建专业承包方的配合在实际施工前，弱电施工总承包应协调各分包商/承包商与配合土建预埋工程单位进行已安装工程作技术交底，并须以书面形式确认有关预留的设施是否满足本技术文件范围内施工的要求。
弱电施工总承包须负责提供进一步完善预留设施的资料。
弱电施工总承包开始工作后须以书面形式确认及提供有关建筑结构的外型和强度有影响的有关资料，包括设备进出的吊装孔洞要求。
如经复核原工程资料确定仍需再作增改时，弱电施工总承包须立刻提交详细的资料供设计方审核。
弱电施工总承包须负责确保本系统范围内各系统有关预留设施，在土建施工时按要求正确预留。
对中标前已预留或完成的孔洞、埋线等，应在合同签定后立刻派员进行检查，如有问题，应及时通报并整改。
