线缆防火级别 CMP CMR CM CMG CMX 意思

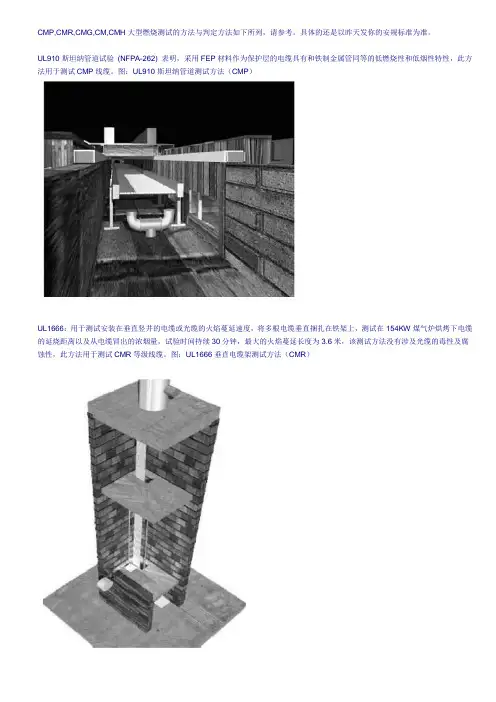

CMP,CMR,CMG,CM,CMH大型燃烧测试的方法与判定方法
CMP,CMR,CMG,CM,CMH大型燃烧测试的方法与判定方法如下所列，请参考。
具体的还是以昨天发你的安规标准为准。
UL910斯坦纳管道试验(NFPA-262) 表明，采用FEP材料作为保护层的电缆具有和铁制金属管同等的低燃烧性和低烟性特性，此方法用于测试CMP线缆。
图：UL910斯坦纳管道测试方法（CMP）UL1666：用于测试安装在垂直竖井的电缆或光缆的火焰蔓延速度，将多根电缆垂直捆扎在铁架上，测试在154KW煤气炉烘烤下电缆的延烧距离以及从电缆冒出的浓烟量，试验时间持续30分钟，最大的火焰蔓延长度为3.6米，该测试方法没有涉及光缆的毒性及腐蚀性，此方法用于测试CMR等级线缆。
图：UL1666垂直电缆架测试方法（CMR）UL1581/UL1685：UL1581用于测试安装在垂直竖井的多根电缆的火焰蔓延速度。
UL1685最后一次修改是2000年11月，用于测试安装在垂直竖井的光缆的烟雾浓度及火焰蔓延长度，将电缆垂直捆扎在铁制架上，测试在20.6KW煤气炉烘烤下电缆的延烧距离以及从电缆冒出的浓烟量，试验时间持续20分钟，最大的火焰蔓延长度为2.4米，，烟雾发散小于95m2，烟雾发散速率小于0.25 m2/s ，该测试方法没有涉及烟雾毒性及腐蚀性，用于测试CM等级线缆。
图：UL1581/1685垂直电缆架测试方法（CM ）UL1581 VW1（vertical wire1）测试方法：用于测试安装在垂直竖井的单根电缆的火焰蔓延速度，将单电缆垂直捆扎在铁制架上，测试在500W煤气炉烘烤下电缆的延烧距离以及从电缆冒出的浓烟量,最大的火焰蔓延长度为25.4毫米，该测试方法没有涉及毒性及腐蚀性，用于测试CMX等级线缆。
VTFT (UL1685) - CMFT-4 (UL1685) - CMGRiser (UL1666) - CMRPlenum (NFPA262) - CMP。
美国电线UL的5种防火等级
美国UL的5种防火等级
UL防火等级分成5种：
1、增压级。
这包括CMP铜缆（UTP和ScTP）以及OFNP或OFCP光纤电缆，是等级最高的电缆。
在一捆增压级电缆上，用风扇强制吹向火焰时，电缆上的火焰蔓延5m以内将自行熄灭。
而且这种电缆由于内含化学物质，因此在燃烧或在极度高温时，不会放出毒烟或蒸汽。
在美国，增压级电缆是首选的电缆。
在通信布线中，它通常安装在通风管道或空气处理设备使用的空气回流增压系统中。
2、干线级。
这包括CMR铜缆以及OFNR或OFCR光纤电缆，是等级位居第二的电缆。
成捆的干线级电缆在风扇强制吹风的情况下，电缆上的火焰蔓延至5m以内必须自行熄灭，但是，它没有烟雾或毒性规范。
美国以外的其他国家通常在大楼干线和水平电缆中使用这种防火等级的电缆。
3、商用级。
这包括CM铜缆以及OFN或OFC光纤电缆。
商用级电缆比干线级的级别低，其成捆电缆上的火焰蔓延至5m以内必须自行熄灭，但没有任何风扇强制吹风的限制，也没有烟雾或毒性规范。
商用级电缆常用于水平走线，一般捆在一起使用。
4、通用级。
这包括CMG铜缆以及OFNG或OFCG光纤电缆。
这种级别的电缆性能与商用级类似。
5、家居级。
这是指CMX铜缆，没有光纤分类，是UL防火等级中级别最低的。
一条家居级电缆上的火焰，当其蔓延至5m以内必须自行熄灭，但没有烟雾或毒性规范。
家居级电缆一般仅应用于单独敷设每条电缆的家庭或小型办公室系统。
它不应成捆敷设，因为成捆电缆的火焰蔓延方式与一条电缆有很大的差异。
ul阻燃等级划分标准
UL阻燃等级划分标准
阻燃等级划分标准是用于评估材料在火源点燃时的性能的重要方法。
在阻燃等级的评估中，UL（Underwriters Laboratories）标准是最为广泛接受和使用的标准之一。
UL阻燃等级划分标准主要包含以下两个级别：
1. 增压级-CMP级
增压级-CMP级（Compressedor-Mounted Plug）是最为常见的阻燃等级之一，主要应用于压缩机上安装的电插头及线束。
该等级要求在火焰中保持不被点燃或在火焰熄灭后不超过5秒钟的时间内保持稳定。
此外，对于用于其他设备的插头和线束，也需符合这一等级的要求。
2. 干线级-CMR级
干线级-CMR级（Conductive Metal-Sheathed Cable）是一种阻燃等级较高的线缆，主要用于高电压、大电流传输的场合。
该等级要求在火焰中不被点燃或在火焰熄灭后不超过10秒钟的时间内保持稳定。
此外，对于用于其他设备的线缆，也需符合这一等级的要求。
以上是UL阻燃等级划分标准的主要内容，不同等级适用于不同的应用场景。
在选择材料或产品时，需要根据实际需求和安全要求选择符合阻燃等级标准的材料或产品。
CM阻燃试验方法
阻燃级别CMX/CM/CMR/CMP之间的区别及检测方法发布时间:2008-3-3 信息来源：中国电线电缆网信息中心UL阻燃标准UL列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上U L识别字、防火等级和批准编号。
1 增压级-CMP级（送风燃烧测试/斯泰钠风道实验Plenum Flame Test/St einer TunnelTest）这是UL防火标准中要求最高的电缆（Plenum Cable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。
合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。
光密度的峰值最大为0.5，平均密度值最大为0.15。
这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。
符合UL910标准的FEP/PLENUM 材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。
2 干线级-CMR级（直立燃烧测试Riser Flame Test）这是UL标准中商用级电缆（Riser Cable）,适用安全标准为UL1666。
实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯（5 27，500BTU/Hr）30分钟。
合格标准为火焰不可蔓延到12英尺高的房间的上部。
干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。
3 商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）这是UL标准中商用级电缆（General Purpose Cable），适用安全标准为UL1581。
实验规定在垂直8英尺高的支架上敷设多条试样，用规定的2 0KW带状喷灯燃烧（70，000BTU/Hr）20分钟。
合格标准为火焰不可蔓延到电缆的上端并自行熄灭。
UL1581和IEC60332-3C类似，只是敷设电缆根数不同。
综合布线线缆的防火等级划分标准-科兰

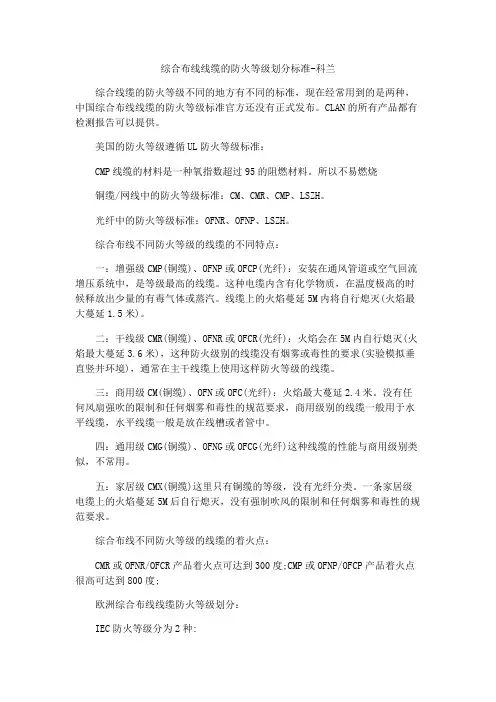

综合布线线缆的防火等级划分标准-科兰综合线缆的防火等级不同的地方有不同的标准，现在经常用到的是两种，中国综合布线线缆的防火等级标准官方还没有正式发布。
CLAN的所有产品都有检测报告可以提供。
美国的防火等级遵循UL防火等级标准：CMP线缆的材料是一种氧指数超过95的阻燃材料。
所以不易燃烧铜缆/网线中的防火等级标准：CM、CMR、CMP、LSZH。
光纤中的防火等级标准：OFNR、OFNP、LSZH。
综合布线不同防火等级的线缆的不同特点：一：增强级CMP(铜缆)、OFNP或OFCP(光纤)：安装在通风管道或空气回流增压系统中，是等级最高的线缆。
这种电缆内含有化学物质，在温度极高的时候释放出少量的有毒气体或蒸汽。
线缆上的火焰蔓延5M内将自行熄灭(火焰最大蔓延1.5米)。
二：干线级CMR(铜缆)、OFNR或OFCR(光纤)：火焰会在5M内自行熄灭(火焰最大蔓延3.6米)，这种防火级别的线缆没有烟雾或毒性的要求(实验模拟垂直竖井环境)，通常在主干线缆上使用这样防火等级的线缆。
三：商用级CM(铜缆)、OFN或OFC(光纤)：火焰最大蔓延2.4米。
没有任何风扇强吹的限制和任何烟雾和毒性的规范要求，商用级别的线缆一般用于水平线缆，水平线缆一般是放在线槽或者管中。
四：通用级CMG(铜缆)、OFNG或OFCG(光纤)这种线缆的性能与商用级别类似，不常用。
五：家居级CMX(铜缆)这里只有铜缆的等级，没有光纤分类。
一条家居级电缆上的火焰蔓延5M后自行熄灭，没有强制吹风的限制和任何烟雾和毒性的规范要求。
综合布线不同防火等级的线缆的着火点：CMR或OFNR/OFCR产品着火点可达到300度;CMP或OFNP/OFCP产品着火点很高可达到800度;欧洲综合布线线缆防火等级划分：IEC防火等级分为2种:IEC 332-3C、IEC1034和IEC 754 高阻燃低烟雾零卤素(LSZH)电缆较高的安全级别.IEC 332-1、IEC1034和IEC 754 低阻燃低烟雾零卤素(LSZH)电缆较低的安全级别.综合布线线缆不同防火等级的特点：一：IEC 332-1、IEC1034和IEC 754：IEC 332-3C：单根电缆必须通过燃烧试验;IEC1034：散发的烟雾很少;IEC 754：不得释放卤化物气体。
线缆的防火阻燃成为了焦点，了解下网络线缆阻燃知识

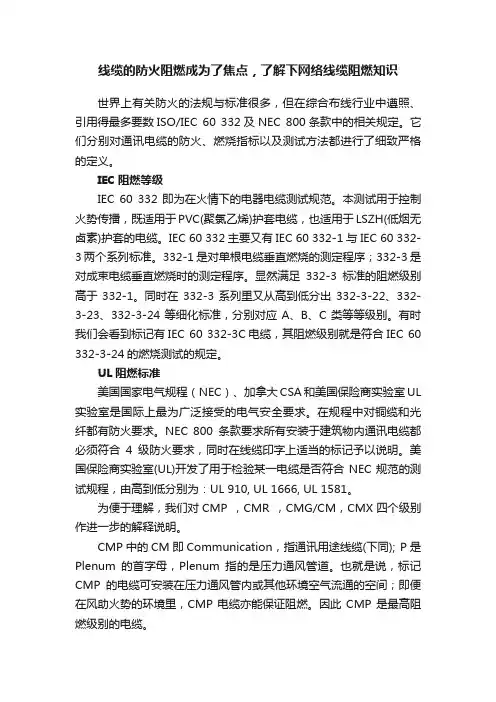

线缆的防火阻燃成为了焦点，了解下网络线缆阻燃知识世界上有关防火的法规与标准很多，但在综合布线行业中遵照、引用得最多要数ISO/IEC 60 332及NEC 800条款中的相关规定。
它们分别对通讯电缆的防火、燃烧指标以及测试方法都进行了细致严格的定义。
IEC阻燃等级IEC 60 332即为在火情下的电器电缆测试规范。
本测试用于控制火势传播，既适用于PVC(聚氯乙烯)护套电缆，也适用于LSZH(低烟无卤素)护套的电缆。
IEC 60 332主要又有IEC 60 332-1与IEC 60 332-3两个系列标准。
332-1是对单根电缆垂直燃烧的测定程序；332-3是对成束电缆垂直燃烧时的测定程序。
显然满足332-3标准的阻燃级别高于332-1。
同时在332-3系列里又从高到低分出332-3-22、332-3-23、332-3-24等细化标准，分别对应A、B、C类等等级别。
有时我们会看到标记有IEC 60 332-3C电缆，其阻燃级别就是符合IEC 60 332-3-24的燃烧测试的规定。
UL阻燃标准美国国家电气规程（NEC）、加拿大CSA和美国保险商实验室UL 实验室是国际上最为广泛接受的电气安全要求。
在规程中对铜缆和光纤都有防火要求。
NEC 800条款要求所有安装于建筑物内通讯电缆都必须符合4级防火要求，同时在线缆印字上适当的标记予以说明。
美国保险商实验室(UL)开发了用于检验某一电缆是否符合NEC规范的测试规程，由高到低分别为：UL 910, UL 1666, UL 1581。
为便于理解，我们对CMP ，CMR ，CMG/CM，CMX四个级别作进一步的解释说明。
CMP中的CM即Communication，指通讯用途线缆(下同); P是Plenum的首字母，Plenum指的是压力通风管道。
也就是说，标记CMP的电缆可安装在压力通风管内或其他环境空气流通的空间；即便在风助火势的环境里，CMP电缆亦能保证阻燃。
网络布线之全球线缆防火标准级别
CMP适用于通风管道或有空气回 流增压区域）非助燃干线级CMR 适用于垂直主干及水平
区域）非助燃商用级CM适用于 水平区域）...全球各地的防火 规范各不相同，北美UL
规范按阻燃等级从高到低，分 别是阻燃CMP适用于通风管道或 有空气回流增压区域）非助
燃干线级CMR适用于垂直主干及 水平区域）非助燃商用级C家居级CMX必需单根水平铺设） 美国康普SYSTIM
A X20系列线缆都是符合最高防 火等级的CMP线缆；10系列线缆 是符合CMR防火
等级的线缆。欧洲低烟无卤线 缆包含3个标准：IEC60332-3或 者IEC6033
wh999gho2 win7怎么重装系统 / win7 旗舰版
综合布线系统中防火等级简介
®
LSZH低烟无卤阻燃标准
– 低烟无卤电缆的特点是不仅具有优良的阻燃性能,而且构 成低烟无卤电缆的材料不含卤素,燃烧时的腐蚀性和毒性 较低,产生极少量的烟雾,从而减少了对人体、仪器及设备 的损害,有利于发生火灾时的及时救援。
– 为了评定线缆的阻燃性能优劣,国际电工委员会分别制定 了 IEC60332-1、IEC60332-2和IEC60332-3三个标准.
• 美国康普SYSTIMAX的30××系列线缆都是符合防火等级最高的 IEC 60332-3A标准的低烟无卤线缆。
• IEC60332-1和IEC60332-3的阻燃性相当于北美的哪个阻燃级别？ • IEC60332-1相当于北美UL的CM级别 • IEC60332-3相当于北美UL的CMR级别
• 我们建议，在重要的涉及人身安全的场合的综合布线部分，为了安 全起见，低烟无卤线缆必须应采用符合IEC60332-3A标准的线缆。
欧洲标准 LSZH or LSOH
策划中
日本标准
非助燃（CMR、 CM、CMG）
CMR : 干线级，水平及主干用 CM : 商用级，水平铺设电缆 CMG : 通用级，水平铺设电缆
一般（ＣＭＸ）
CMX : 家居级，只能水平单根铺设
IEC60332-3 IEC60332-1
JIS C 3521 JIS C 3005
– IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜 和垂直布放时的阻燃能力(国内对应GB12666.3和 GB12666.4标准).
– IEC60332-3(国内对应GB12666.5)用来评定成束线缆垂 直燃烧时的阻燃能力,相比之下成束线缆垂直燃烧时在阻 燃能力的要求上要高得多.
®
线缆防火等级简介
CMP级防火线缆特性与应用分析
CMP级防火线缆特性与应用分析随着信息通信技术的发达，高密度网络应用越来越多，传输速率也不断提升，相应地，楼宇机房和数据中心里大量线缆密集敷设，也成为越来越突出的现象。
在做好线缆绑扎和管理的同时，线缆防火安全也已经成为广大用户和设计单位最为重视的因素之一。
基于线缆在通信传输中的基础地位，其防火特性对于建筑物防火安全至关重要。
一旦发生火灾，线缆会成为火灾蔓延的主要通道。
使用火焰传播性低、阻燃性高的线缆，可以防止火焰快速蔓延到建筑物的其他部分以及建筑物内易燃的材料上。
那么，怎样的线缆才是安全可靠，最具防火阻燃特性的呢？线缆材料防火等级分类首先，目前投入市场的各种通信线缆，具有很多种不同的标准和要求，每一种都具有不同的耐火、防烟、抗腐蚀和放毒性等特性。
这些特性取决于线缆的材料成分、外皮尺寸及内部导线绝缘等。
数据通信线缆的防火性能主要取决于其外皮的材料，目前总体上主要分为以下三种：普通（PVC）型：目前国内大多数局域网布线使用的线缆外套使用的都是PVC（聚氯乙烯）材料，PVC是在聚乙烯（PE）里面加入氯元素，用以提高线缆的燃点，PVC线缆的优点是价格较低，机械性能稳定，缺点是燃点低，火焰蔓延速度快，燃烧时发散出有毒的烟雾，能见度低，燃烧时释放出热量较多。
另外还有一种防火型PVC，同样可燃且产生有毒气体，但燃点比普通PVC材料高。
低烟无卤型（LSZH/LSOH）：为了符合更严格的环保规范，低烟无卤（LSZH）电缆生产过程中不使用卤素，当燃烧时，这种线缆毒性及烟雾浓度很低，能够减少有毒气体的排放和对楼内设备的腐蚀，从而减少火灾时的伤亡事故。
阻燃低烟无卤型(LSFRZH/LSFROH)线缆则是在线缆护套中加入铝氢氧化合物或镁氢氧化合物，当线缆一旦燃烧，阻燃作用来自于燃烧时产生的水，燃烧的速度较PVC慢，燃点大约150℃。
欧盟地区对于建筑物中采用的设备材料环保性有非常严格的要求，因此低烟无卤（LSZH）电缆在欧洲应用非常广泛。
阻燃电缆标准及阻燃电缆等级
阻燃电缆标准及阻燃电缆等级字体大小：大 - 中 - 小gqgmzhang发表于 09-06-07 19:17 阅读(2185) 评论(5)目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。
◎ 阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
◎ 无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
◎ 低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（ Low Halogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
◎ 耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
CSA阻燃测试
阻燃测试CMP：填实级通信电缆,控制电缆，这是最高的电缆安全等级，它具有完美的阻燃能力，散发的烟雾和毒素很低。
根据UL定义，在风扇强制密集燃烧条件下，一捆CMP电缆必须在燃烧扩散不到5米内自行熄灭。
CMP电缆使用基于Teflo的化学物质，阻止燃烧扩散，使发出的烟雾和毒素达到最小。
与UL等级较低的电缆相比，这增加了大量的成本。
CMP级电缆用于在通风回气通道内敷设电缆的大楼中。
在发生火灾时，大楼中不会充满电缆散发的大量的烟雾或危害毒素。
CMP级电缆必须经过严格的燃烧测试：UL910-“火焰传播和烟雾密度值测试”CMR：干线级通信电缆,控制电缆。
这是等级居于第二位的电缆，它具有完美的阻燃能力，但没有对散发的烟雾和毒素进行检验。
除CMP及电缆外，CMR电缆与所有的其他通信电缆,控制电缆都使用基于卤化物的化学物质，如氯，阻止燃烧扩散。
根据定义，在风扇强制燃烧条件下，一捆CMR电缆必须在燃烧扩散不到5米内自行熄灭。
CMR电缆外套一般由某类PVC制成，在燃烧室会散发出氯气，氯气会耗尽空气中的氧气，使火焰熄灭。
CMR级电缆广泛用于通风系统在物理上与布线系统分开的干线应用中。
这在亚洲和澳大利亚非常常见。
CMR级电缆必须经过密集火焰测试：UL1666-“通到中垂直安装的电缆火焰传播高度测试”CM/CMG：通用通信布线。
这常见于大楼的水平走线中，与CMR级电缆相比，他们通常分成更小的捆。
CM/CMG级电缆使用基于卤化物的化学物质时线组然。
根据定义，在一小捆电缆中，CM/CMG电缆必须在燃烧扩散不到5米内自行熄灭。
火焰没有使用风扇强制燃烧。
CM/CMG级电缆外套通常由某类PVC制成，在燃烧室会散发出氯气。
CM/CMG级电缆通常用于英国、亚洲和澳大利亚的水平走线中。
CM/CMG级电缆必须经过CSA FT-4“垂直燃烧测试”CMX：住宅通信布线。
这种电缆限定于住宅或使用的通信电缆,控制电缆数量非常少的其他小型应用中，这些应用一般仅敷设一条电缆。
线缆阻燃级别介绍
防火电缆阻燃等级划分标准,塑料阻燃等级的划分
防火电缆阻燃等级划分标准 | 塑料阻燃等级的划分一、防火电缆分类阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（Low Halogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
二、阻燃电缆和耐火电缆的区别一般人很容易混淆阻燃电缆和耐火电缆的概念，虽然阻燃电缆有许多较适用于化工企业的优点，如低卤、低烟阻燃等，但在一般情况下，耐火电缆可以取代阻燃电缆，而阻燃电缆不能取代耐火电缆。
两者原理有所不同，含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙.耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。
简析美标电线电缆阻燃等级
简析美标电线电缆阻燃等级现阶段应用较广的防火线缆主要有UL系列阻燃电缆和阻燃低烟无卤电缆两大类。
在进口产品中主要来自于美洲和欧洲，由于美洲和欧洲的防火思路有很大的不同，导致防火电缆标准互不兼容。
在美洲及部分亚洲国家，目前一致公认的、执行的为美国UL安全检测实验室发布的系列阻燃性能规范。
UL系列阻燃规范划分为：1)家居级-CMX级（垂直燃烧测试Vertial Wire Flame Test）UL15812)通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）UL15813)商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）UL15814)干线级-CMR级（直立燃烧测试Riser Flame Test）UL16665)增压级-CMP级（斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest）UL910以上5个级别的划分，是根据易燃程度从低到高的排列，CMP级阻燃为目前UL系列要求最苛刻，火灾时安全耐燃程度最高的。
图一家居级-CMX垂直燃烧测试这是UL标准中家居级电缆，适用安全标准为UL1581，VW-1。
实验规定试样保持垂直，用试验用的喷灯燃烧（30，000TU/Hr）15秒钟，然后停止15秒钟，反复5次。
合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的医用棉不可被落下物引燃。
该等级没有烟雾或毒性规范，只用于敷设单条电缆的家庭或小型办公室系统中。
电缆不允许成捆敷设使用，必须套管。
图二通用级-CMG垂直燃烧测试这是UL标准中通用级电缆，适用安全标准为UL1581。
实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70000BTU/Hr）20分钟。
合格标准为火焰不可蔓延到电缆的上端并自行熄灭。
通用级电缆也没有烟雾浓度规范，一般用于同一楼层的水平走线，不能作为垂直布线应用于楼层间。
PVC 电缆料-CMX CM CMR CMP之间的区别及检测方法
UL列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上UL识别字、防火等级和批准编号。
1、增压级-CMP级（送风燃烧测试/斯泰钠风道实验Plenum Flame Test/Steiner Tunnel Test）这是 UL防火标准中要求最高的电缆（Plenum Cable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。
合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。
光密度的峰值最大为0.5，平均密度值最大为0.15。
这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。
符合UL910标准的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。
2、干线级-CMR级（直立燃烧测试Riser Flame Test）这是 UL标准中商用级电缆（Riser Cable）,适用安全标准为UL1666。
实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯（527，500BTU/Hr）30分钟。
合格标准为火焰不可蔓延到12英尺高的房间的上部。
干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。
3 、商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）这是 UL标准中商用级电缆（General Purpose Cable），适用安全标准为UL1581。
实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70，000BTU/Hr）20分钟。
合格标准为火焰不可蔓延到电缆的上端并自行熄灭。
UL1581和IEC60332-3C类似，只是敷设电缆根数不同。
商用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。
cm 防火等级
CM防火等级是指一种用于对电缆进行防火性能评定的标准。
在电气工程中，CM防火等级适用于室内通信电缆的安装。
该等级要求电缆具备一定的抗火性能，以减少火灾对通信系统的影响。
CM防火等级表示了电缆能够承受的火焰传播和燃烧程度。
以下是CM 防火等级以及对应的含义：
1. CM：一般通信电缆，适用于室内非风险环境中的通信系统，具备一定的防火性能。
2. CMX：一般室外通信电缆，适用于室外环境，具备一定的防火性能。
3. CMR：垂直燃烧电缆，具备较高的抗火性能，适用于需要更高防火要求的室内通信系统。
4. CMP：垂直燃烧电缆，同时具备更高的防火性能和低烟无卤特性，适用于对烟雾和有害气体排放有严格要求的室内通信系统。
需要注意的是，防火等级标示的是电缆的防火性能，并非代表电缆可以承受多高的温度。
在实际应用中，还需要根据具体场景和要求，选择符合相应防火等级的电缆进行安装和使用。
CMP阻燃要求电线
CMP要求电线阻燃电缆是指在规定试验条件下，样品被燃烧，在撤去试验火源后，残焰或残灼在限定时间内能自行熄灭的电缆。
阻燃电缆在火灾发生的情况下有可能被烧坏而不能运行，但有时能够减缓火灾蔓延，为直接有效地扑灭火灾，减少人员伤亡和财产损失创造有利条件。
阻燃电缆的基本结构和普通电缆基本相同，不同的是它的绝缘层、护套、外护层以及辅助材料(如包带和填充)可能部分或全部采用阻燃材料。
爱达讯布线工程师认为，在综合布线系统中，双绞线、光缆最常见的材料就是聚氯乙烯（PVC）、聚乙烯（PE）。
PVC和PE在火灾中分解、氧化和燃烧时可以产生氯甲烷、氯化氢、苯、一氧化碳、二氧化碳等多种有毒或腐蚀性产物，对人造成伤害。
电缆涉及火灾安全的主要技术指针是电缆的阻燃性、烟雾的密度和气体的有毒性。
UL标准组织定义了以下几个标准：CMP、CMR、CM、CMG、CMX。
最严格就是CMP 级别，UL防火标准中要求最高的电缆（Plenum Cable）。
适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，利用斯泰钠风道实验（如下图）燃烧20分钟。
合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。
光密度的峰值最大为0.5，平均密度值最大为0.15。
CMP线缆材料不是采用常见的PVC、PE，而是采用聚全氟乙丙烯共聚物（FEP），FEP是四氟乙烯和六氟丙烯共聚而成的。
作为建筑物的防火措施，美国相关法律规定∶在吊顶层、密闭的管道内或活动地板内等空间铺设以聚乙烯或聚氯乙烯等易燃材料作缆线保护层的电缆时，必须将电缆铺设在金属管内，以提高防火性能。
但是铺设以防火性能高的电缆时，则不需要铺设金属管，从而有可能节省大笔布线费用，同时还可以提高安全性。
在标示防火性能时，往往都会提到一个指数：氧指数。
氧指数（xygen index 简称OI。
）在规定条件下，试样在氧、氮混合气流中，维持平稳燃烧所需的最低氧气浓度，以氧所占体积百分数表示。
氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧，氧指数与其阻燃性的对应关系如下：OI<23可燃，I24～28稍阻燃，OI 29～35 阻燃，OI >36高阻燃。
电线防火等级
电线防火等级阻燃防火电线电缆的特殊作用让这种线缆的标准和等级划分格外引人注意，因为这不是一般的生活日用品，在关键的时刻如果以次充好阻燃防火电线电缆的特殊作用让这种线缆的标准和等级划分格外引人注意，因为这不是一般的生活日用品，在关键的时刻如果以次充好，会带来无穷尽的严重后果。
下面转载一篇阻燃电线电缆的分类以在实际中应用的指导性文章。
目前，电缆行业习惯将阻燃（FireR etardant）、无卤低烟（LowSmokeHalogenFree，LSOH）或低卤低烟（LowSmokeFume，LSF）、耐火（FireResistant）等具有一定防火性能的电缆统称为防火电缆。
阻燃电缆（FlameRetardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
无卤低烟阻燃电缆（LSOH/LSZH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（LowHalogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
耐火电缆（FireResistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（CircuitIntergrity）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线缆防火级别 CMP CMR CM CMG CMX 意思
UL阻燃标准
UL列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上UL识别字、防火等级和批准编号。
◎增压级-CMP级（送风燃烧测试/斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest）
这是UL防火标准中要求最高的电缆（Plenum Cable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。
合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。
光密度的峰值最大为0.5，平均密度值最大为0.15。
这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。
符合UL910标准的FEP/PLENUM 材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。
CMP：填实级通信电缆，这是最高的电缆安全等级，它具有完美的阻燃能力，散发的烟雾和毒素很低。
根据UL定义，在风扇强制密集燃烧条件下，一捆CMP电缆必须在燃烧扩散不到5米内自行熄灭。
CMP电缆使用基于Teflo的化学物质，阻止燃烧扩散，使发出的烟雾和毒素达到最小。
与UL等级较低的电缆相比，这增加了大量的成本。
CMP级电缆用于在通风回气通道内敷设电缆的大楼中。
在发生火灾时，大楼中不会充满电缆散发的大量的烟雾或危害毒素。
CMP级电缆必须经过严格的燃烧测试：UL910-“火焰传播和烟雾密度值测试”
◎干线级-CMR级（直立燃烧测试Riser Flame Test）
这是UL标准中商用级电缆（Riser Cable）,适用安全标准为UL1666。
实验规定在模拟直立轴上敷设多条试样，用规定的154.5KW煤气本生灯（527，500BTU/Hr）30分钟。
合格标准为火焰不可蔓延到12英尺高的房间的上部。
干线级电缆没有烟雾浓度规范，一般用于楼层垂直和水平布线使用。
CMR：干线级通信电缆。
这是等级居于第二位的电缆，它具有完美的阻燃能力，但没有对散发的烟雾和毒素进行检验。
除CMP及电缆外，CMR电缆与所有的其他通信电缆都使用基于卤化物的化学物质，如氯，阻止燃烧扩散。
根据定义，在风扇强制燃烧条件下，一捆CMR电缆必须在燃烧扩散不到5米内自行熄灭。
CMR电缆外套一般由某类PVC制成，在燃烧室会散发出氯气，氯气会耗尽空气中的氧气，使火焰熄灭。
CMR级电缆广泛用于通风系统在物理上与布线系统分开的干线应用中。
这在亚洲和澳大利亚非常常见。
CMR级电缆必须经过密集火焰测试：
UL1666-“通到中垂直安装的电缆火焰传播高度测试”
◎商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）
这是UL标准中商用级电缆（General Purpose Cable），适用安全标准为UL1581。
实验规定在垂直8英尺高的支架上敷设多条试样，用规定的20KW带状喷灯燃烧（70，
000BTU/Hr）20分钟。
合格标准为火焰不可蔓延到电缆的上端并自行熄灭。
UL1581和IEC60332-3C类似，只是敷设电缆根数不同。
商用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。
◎通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）
这是UL标准中通用级电缆（General Purpose Cable），适用安全标准为UL1581。
商用级和通用级的测试条件类似，同为加拿大和美国认可使用。
通用级电缆没有烟雾浓度规范，一般仅应用于同一楼层的水平走线，不应用于楼层的垂直布线上。
CM/CMG：通用通信布线。
这常见于大楼的水平走线中，与CMR级电缆相比，他们通常分成更小的捆。
CM/CMG级电缆使用基于卤化物的化学物质时线组然。
根据定义，在一小捆电缆中，CM/CMG电缆必须在燃烧扩散不到5米内自行熄灭。
火焰没有使用风扇强制燃烧。
CM/CMG级电缆外套通常由某类PVC制成，在燃烧室会散发出氯气。
CM/CMG级电缆通常用于英国、亚洲和澳大利亚的水平走线中。
CM/CMG级电缆必须经过CSA FT-4“垂直燃烧测试”
◎家居级- CMX级（垂直燃烧测试Vertial Wire Flame Test）
这是UL标准中家居级电缆（Restricted Cable），适用安全标准为UL1581，VW-1。
实验规定试样保持垂直，用试验用的喷灯燃烧（30，000 TU/Hr）15秒钟，然后停止15秒钟，反复5次。
合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的外科用棉不可被落下物引燃。
UL1581-VW-1和IEC60332-1类似，只是燃烧的时间不同。
这种等级也没有烟雾或毒性规范，仅用于敷设单条电缆的家庭或小型办公室系统中。
这类电缆不应成捆敷设使用，必须套管。
烟密度、卤素含量和毒性等级。
CMX：住宅通信布线。
这种电缆限定于住宅或使用的通信电缆数量非常少的其他小型应用中，这些应用一般仅敷设一条电缆。
CMX级工具不能用于成捆的电缆应用。
CMX级电缆必须经过UL VW1燃烧测试
简单总结说下（防火能力由低到高）：
CMX 辅线限制使用防火能力最低
CM/CMG 同楼层中使用水平走线可捆绑一起使用
CMR 跨楼层垂直走线
CMP 用于强制通风环境防火能力最高
另外，特别说明下LSZH/LS0H意思是低烟无卤——low smoke zero halogen。
