门禁系统施工工艺word版本

合集下载

完整word版门禁系统施工方案

完整word版门禁系统施工方案

门禁系统施工方案一、前言:欢迎选用北京顺祥泰达科技发展有限公司一卡通系列产品。

智能卡门禁系统做为一套完整的,方便的,安全的人员、房门管理模式,日渐成为众多办公楼、小区、企事业单位的青睐。

本手册结合国际国内现行的工程技术标准及实施大型一卡通项目的实际工程经验,全面系统地介绍了立方一卡通门禁系统的管线铺设及设备安装、调试,旨在为使用本公司产品的广大工程商、系统集成商和直接用户提供一套系统的工程安装施工规范。

二、设备的组成:门禁系统常用设备:控制器、读卡器、电控锁、门磁、出门按钮、专用开关电源。

控制器:主要负责接收读卡器传来的信号,并与所储存信息比较后,进行开关门动作。

读卡器:负责获取信号,并将信号传输给控制器。

协议转换器:当使用WG言号格式输出的读卡器时,通过协议转换器将WG专换成485信号,电控锁:锁住门体,除非断电或送电,否则正常运作情形下不应自动开门。

门磁:负责辨别门开关状态,并将此状态传输给控制器。

开关电源:将220V 市电转门禁设备可用的直流电源。

三、布线及设备安装施工:布线:根据门禁系统的特点可将整个系统的布线分为局部布线及系统布线,局部布线指控制器跟读卡器、电控锁、开门按钮之间的布线;系统布线指各控制器之间、控制器与485 协议转换器之间的布线及电源线。

管线的敷设须根据装修、装饰的风格进行敷设,因本小区已全部装修完毕,所以我们在敷设管线时尽量考虑暗敷,实在不行的地方则采用JDG25金属管敷设并注意以下几点:1 、交流电源线与信号线必须分别穿管,且两管长距离平行布置时应相距50cm以上;直流电源线与信号线穿同根管时,尽量采用屏蔽线。

2 、通常情况下,开关电源安装与管理中心,交流220V电源由管理中心取、经开关电源转换为直流电后供至各门禁点,在某些情况下交流220V电源也可就近接取,但应符合相关规范;3 、穿线要求做好线标,线的接头一定要放在接线盒内;4、读卡器与控制器之间信号线采用屏蔽线;读卡器电源线采用2 芯电源线,线径要求不小于0.5 mm2型号为: RVVP2*0.5 mm2。

门禁系统施工方案完整版.doc

门禁系统施工方案完整版.doc

门禁系统施工方案完整版.doc 范本1:[公司名称][项目名称]门禁系统施工方案完整版1. 项目背景1.1 项目概述1.2 项目目标1.3 项目范围2. 系统需求分析2.1 功能需求2.2 性能需求2.3 可靠性需求2.4 安全性需求2.5 可维护性需求3. 硬件设备选型3.1 门禁控制器3.2 门禁读卡器3.3 门禁锁具3.4 门磁、红外线传感器等接口设备3.5 网络设备4. 软件系统设计4.1 系统架构4.2 数据库设计4.3 后台管理系统设计4.4 前端界面设计5. 通信网络设计5.1 网络拓扑结构5.2 网络设备配置5.3 网络通信协议6. 系统集成与测试6.1 硬件设备集成6.2 软件系统集成6.3 系统测试7. 系统安装与调试7.1 硬件设备安装7.2 配置参数设置7.3 软件系统安装7.4 系统调试8. 系统运维与管理8.1 权限管理8.2 门禁日志记录与分析 8.3 数据备份与恢复8.4 异常处理附件:1. 门禁系统设备清单2. 网络设备配置文件3. 数据库表结构设计4. 系统调试记录法律名词及注释:1. 门禁系统:也称为出入管理系统,监控与控制人员进出特定区域的一种安全系统。

2. 门禁控制器: 门禁系统的核心设备,用于控制门禁读卡器、门锁开关等设备的动作。

3. 门禁读卡器: 用于读取身份信息的设备,一般采用RFID或IC卡技术。

4. 门禁锁具: 用于控制门的开关状态的装置,一般包括电磁锁、电子锁等。

5. 门磁: 用于检测门的开关状态,一般用于监控门的打开与关闭。

6. 红外线传感器: 通过红外线感应的动作,用于触发门禁系统的开门操作。

范本2:[公司名称][项目名称]门禁系统施工方案完整版1. 引言1.1 项目背景1.2 项目目的1.3 项目范围2. 系统需求分析2.1 功能需求2.1.1 管理2.1.2 门禁权限管理 2.1.3 记录与报表管理 2.2 性能需求2.3 可靠性需求2.4 安全性需求2.5 可维护性需求3. 硬件设备选型3.1 门禁控制器3.1.1 品牌和型号选择 3.1.2 功能特点3.2 门禁读卡器3.2.1 品牌和型号选择3.2.2 读卡技术选择3.3 门禁锁具3.3.1 品牌和型号选择3.3.2 电磁锁与电子锁选择3.4 门磁、红外线传感器等接口设备3.4.1 品牌和型号选择4. 软件系统设计4.1 系统架构4.2 数据库设计4.2.1 数据库表结构4.2.2 数据库备份与恢复策略4.3 后台管理系统设计4.3.1 管理模块4.3.2 门禁权限管理模块4.4 前端界面设计4.4.1 登录界面4.4.2 门禁权限管理界面5. 通信网络设计5.1 网络拓扑结构5.2 网络设备配置5.2.1 路由器配置 5.2.2 交换机配置 5.3 网络通信协议5.3.1 TCP/IP协议5.3.2 HTTP协议6. 系统集成与测试6.1 硬件设备集成6.2 软件系统集成6.3 系统测试6.3.1 功能测试6.3.2 性能测试6.3.3 安全性测试7. 系统安装与调试7.1 硬件设备安装7.2 配置参数设置7.3 软件系统安装7.4 系统调试7.4.1 软件调试7.4.2 硬件调试8. 系统运维与管理8.1 权限管理8.1.1 注册与登录8.1.2 角色权限管理 8.2 门禁日志记录与分析 8.2.1 日志记录功能 8.2.2 日志分析与报表 8.3 数据备份与恢复8.3.1 数据备份策略 8.3.2 数据恢复操作 8.4 异常处理8.4.1 故障排除8.4.2 紧急事件处理附件:1. 门禁系统设备清单2. 网络设备配置文件3. 数据库表结构设计4. 系统调试记录法律名词及注释:1. 门禁系统:又称为出入管理系统,用于监控与控制人员进出特定区域的一种安全系统。

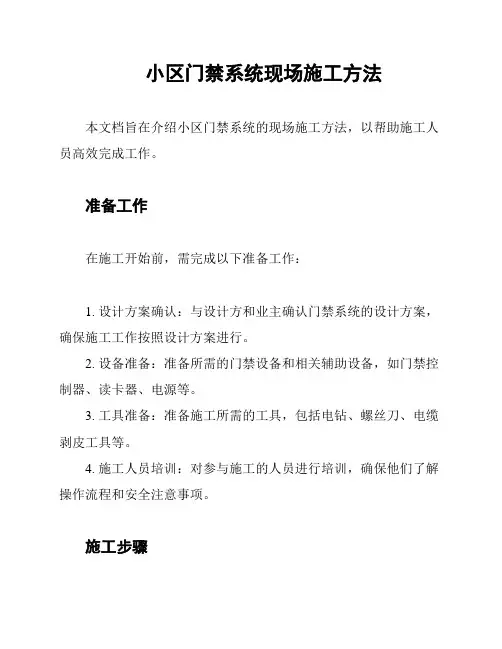

小区门禁系统现场施工方法

小区门禁系统现场施工方法

小区门禁系统现场施工方法本文档旨在介绍小区门禁系统的现场施工方法,以帮助施工人员高效完成工作。

准备工作在施工开始前,需完成以下准备工作:1. 设计方案确认:与设计方和业主确认门禁系统的设计方案,确保施工工作按照设计方案进行。

2. 设备准备:准备所需的门禁设备和相关辅助设备,如门禁控制器、读卡器、电源等。

3. 工具准备:准备施工所需的工具,包括电钻、螺丝刀、电缆剥皮工具等。

4. 施工人员培训:对参与施工的人员进行培训,确保他们了解操作流程和安全注意事项。

施工步骤1. 定位门禁设备位置:根据设计方案,在门口、楼梯口等合适位置确定门禁设备的安装位置,并标记好。

2. 安装门禁控制器:按照设计方案,将门禁控制器固定在预定的位置上,并连接好电源。

3. 安装读卡器:根据设计方案,将读卡器安装在门禁控制器附近的墙壁或门框上,并连接好与门禁控制器的电缆。

4. 连接电源和网络:将门禁控制器和读卡器的电源线连接好,并确保电源稳定。

若需要使用网络功能,还需将门禁控制器与网络连接。

5. 安装其他辅助设备:根据需要,安装其他辅助设备,如报警器、监控摄像头等,并连接好电源和信号线。

6. 调试系统:完成设备安装后,进行系统调试。

测试门禁控制器是否正常工作,读卡器是否能够正常识别卡片,确保系统运行稳定。

7. 配置系统参数:根据具体需求,对门禁系统进行参数配置,如卡片权限、开门时间等设置。

8. 安装门禁管理软件:如有需要,安装门禁管理软件,并根据实际情况进行软件的配置和设置。

9. 培训和交付:对业主和管理员进行系统使用培训,确保他们了解系统的基本操作和日常维护。

安全注意事项在施工过程中需注意以下安全事项:1. 施工现场安全:确保施工现场整洁,避免杂物和障碍物导致安全事故。

2. 电源安全:在连接和操作电源时,务必遵循相关安全规定,避免电击和火灾等危险。

3. 设备操作安全:在安装和调试设备时,注意遵守操作手册和安全指南,避免误操作和设备损坏。

门禁系统施工方法

门禁系统施工方法

门禁系统施工方法.pdf【范本一:正式、规范风格】门禁系统施工方法1. 引言本文档旨在提供门禁系统施工的详细方法及步骤,以确保系统的稳定性和安全性。

施工过程中需要遵守相关法律法规和安全标准,以确保施工的顺利进行和工作的品质。

本文档适用于门禁系统施工人员和相关技术人员的参考使用。

2. 准备工作2.1 确定门禁系统的需求2.2 编制施工计划和时间表2.3 联系供应商及采购所需材料和设备2.4 预先调查工地环境和相关安全规定3. 施工步骤3.1 室内电路布线3.1.1 依据图纸确定布线路径和布线方式3.1.2 选择合适的电缆和配件进行布线3.1.3 进行线缆敷设和固定3.2 室外设备安装3.2.1 确定设备的安装位置和方向3.2.2 进行固定支架的安装3.2.3 安装设备并进行连接和调试3.3 控制中心安装3.3.1 选择合适的位置安装控制中心设备3.3.2 进行设备的固定和连接3.3.3 完成控制中心与设备的调试和联络3.4 数据采集和存储设备安装3.4.1 根据需求确定数据采集点和存储设备位置3.4.2 安装数据采集设备和存储设备3.4.3 进行设备的连接和调试4. 施工总结和验收4.1 进行施工总结和清理工作4.2 进行系统的功能测试和性能调试4.3 按照合同要求进行系统的验收4.4 编写施工报告和交付文档附件:1. 门禁系统施工图纸2. 施工设备清单3. 施工合同法律名词及注释:1.《建筑工程施工合同法》:指对建筑工程施工过程中的合同关系、施工合同的签订和履行进行规范的法律。

2.《电器安全法》:对电器产品的使用及相关安全措施进行规范的法律。

【范本二:活泼、简洁风格】门禁系统施工方法本文档旨在介绍门禁系统的施工方法,施工人员顺利完成项目。

下面将详细介绍施工的各个步骤。

一:准备工作1. 确定门禁系统的需求2. 制定施工计划和时间表3. 联系供应商采购所需材料和设备4. 预先调查工地环境和相关安全规定二:施工步骤1. 室内电路布线- 根据图纸确定布线路径和方式- 选择合适的电缆和配件进行布线- 进行线缆敷设和固定2. 室外设备安装- 确定设备的安装位置和方向- 安装固定支架- 安装设备并进行连接和调试3. 控制中心安装- 选择合适的位置安装控制中心设备- 进行设备的固定和连接- 完成控制中心与设备的调试和联络4. 数据采集和存储设备安装- 根据需求确定数据采集点和存储设备位置- 安装数据采集设备和存储设备- 进行设备的连接和调试三:施工总结和验收1. 进行施工总结和清理工作2. 进行系统的功能测试和性能调试3. 按照合同要求进行系统的验收4. 编写施工报告和交付文档附件:1. 门禁系统施工图纸2. 施工设备清单3. 施工合同法律名词及注释:1. 《建筑工程施工合同法》:规定建筑工程施工中的合同关系、施工合同的签订和履行等事项的法律。

门禁施工方案范本

门禁施工方案范本

门禁施工方案范本1. 引言本文档描述了一种常见的门禁施工方案范本,用于指导门禁系统的安装和配置。

该方案旨在提供一个安全、高效和可靠的门禁系统,以确保仅授权人员能够进入特定区域。

2. 目标本门禁施工方案的目标如下: - 提供一个安全的门禁系统,仅允许授权人员进入特定区域。

- 实现门禁系统的灵活性,以便根据需要调整和更新权限。

- 提供可靠的门禁设备,确保系统长时间稳定运行。

- 简化门禁系统的管理和配置过程。

3. 设备和材料要实施该门禁施工方案,以下设备和材料将被使用: - 门禁主控制器:负责管理和控制门禁设备和权限。

- 读卡器:用于读取授权卡片信息。

- 门锁:控制门的开关状态。

- 线缆和连接器:连接各个门禁设备。

- 电源供应器:提供适当的电力供应。

4. 施工步骤下面是本门禁施工方案的基本步骤:4.1 策划在施工之前,需要进行详细的策划,包括以下内容: - 确定需要安装门禁系统的区域和门口。

- 确定需要授权的人员和对应的权限级别。

- 设计门禁系统的布局,包括主控制器和各个门口的设备位置。

4.2 安装门禁设备按照以下步骤安装门禁设备: 1. 安装门禁主控制器在适当的位置,确保与网络连接和电源供应。

2. 安装读卡器在每个门口,连接到主控制器。

3. 安装门锁在各个门口,连接到主控制器。

4. 铺设线缆并连接设备和主控制器。

4.3 配置门禁系统完成设备安装后,需要进行系统配置: 1. 连接电源供应器并确保门禁设备正常工作。

2. 设置主控制器的网络参数,确保可以与其他设备进行通信。

3. 配置读卡器,包括设置读取卡片的加密算法和权限验证方式。

4. 设置门锁的控制参数,如门开关的延时和开关方式。

5. 创建并设置人员权限,在主控制器上添加和删除授权卡片。

6. 测试门禁系统的功能和可靠性。

4.4 系统管理和维护一旦门禁系统正确配置并投入使用,建议进行以下管理和维护活动: - 定期备份主控制器上的权限数据和系统配置。

办公楼门禁施工方案范本

办公楼门禁施工方案范本

办公楼门禁施工方案范本1. 引言本文档旨在为办公楼门禁施工提供一个范本方案,以确保安全和便利的门禁系统的实施。

本方案将包括硬件设备的安装、软件系统的配置以及工程施工流程等内容。

2. 硬件设备安装2.1 门禁读卡器在办公楼不同入口安装门禁读卡器,以便员工和访客可以通过刷卡的方式进入建筑物。

门禁读卡器应选择稳定性高、反应时间快、安全性好的设备,并按照规定的高度和角度安装在入口处。

2.2 门禁控制器门禁控制器连接门禁读卡器和门锁,负责处理刷卡信息,并对合法的刷卡进行开门操作。

门禁控制器应从安全性和可靠性方面考虑,选取具备远程控制、防雷击和反复验证功能的设备。

2.3 电源和备用电源为门禁系统提供稳定的电力供应至关重要,因此应考虑安装稳定的电源设备,以防止断电造成的门禁无法正常运行的情况。

此外,备用电源也应设置,以应对突发情况。

3. 软件系统配置3.1 门禁管理软件门禁管理软件可以用于设置权限、记录刷卡情况、生成报表等功能。

在施工方案中应明确选择门禁管理软件,并确保软件的稳定性、易用性以及与硬件设备的兼容性。

3.2 权限设置权限设置是门禁系统的重要功能之一,通过设定不同角色的权限,可以区分员工、访客和管理人员的权限范围。

在软件系统配置中,应详细设定各类用户的权限范围,并确保权限设置的灵活性和安全性。

3.3 数据备份和恢复为了防止数据丢失或损坏,应定期对门禁系统的数据进行备份,并建立有效的数据恢复机制。

在软件系统配置中,应指明数据备份的频率和方法,并确保数据备份文件的安全存储。

4. 工程施工流程4.1 施工前准备在施工前,需进行详细的工程规划和准备工作。

首先,明确门禁系统的布局和安装位置,并制定相应的施工计划。

其次,确定所需的材料和设备,并进行采购和调配。

4.2 安装门禁设备根据施工计划,逐步安装门禁设备,包括门禁读卡器、门禁控制器等。

在安装过程中,要注意设备的位置和高度,并确保设备与电源的正确连接。

4.3 软件系统配置和测试在门禁设备安装完成后,进行软件系统的配置和测试。

门禁系统施工工艺

门禁系统施工工艺

门禁系统施工工艺一、引言门禁系统是现代安全管理的重要组成部分,具有防止非法进入和保护人员与财产安全的功能。

门禁系统的施工工艺对于系统的稳定运行和安全性至关重要。

本文将介绍门禁系统的施工工艺,包括系统规划与设计、设备安装、网络连接、测试调试和系统验收等环节。

二、系统规划与设计在进行门禁系统的施工工艺之前,首先需要进行系统规划与设计。

这包括确定系统的布局、设备数量和类型,以及安装位置和布线方案等。

根据实际需求,确定系统所需的主控制器、读卡器、电锁等设备,并进行位置规划,确保整个系统的覆盖范围和安全性。

三、设备安装设备安装是门禁系统施工的重要环节。

在进行设备安装之前,首先需要对安装位置进行测量和标记,确保设备的准确安装。

然后,按照设计方案进行设备的布线和固定,确保设备牢固可靠。

注意保持设备与电源的安全距离,避免电源线与信号线的干扰。

同时,还需要进行设备的调试和测试,确保设备的正常运行。

四、网络连接门禁系统的网络连接是系统施工中的关键环节。

首先,需要确保网络设备的正确配置和连通性。

然后,按照设计方案进行设备之间的网络连接,包括主控制器、读卡器、门禁服务器等设备的连接。

在进行网络连接时,需要注意网络线缆的质量和布线方式,保证信号传输的稳定性。

五、测试调试门禁系统的测试调试是确保系统正常运行的关键环节。

在进行测试调试之前,首先需要对系统进行全面检查,确保设备的安装和连接无误。

然后,对各个设备进行功能测试,包括读卡器、电锁等设备的正常工作情况。

同时,还需要进行系统的功能测试,包括卡片识别、门禁控制等功能的有效性。

六、系统验收系统验收是门禁系统施工的最后一步,也是确保系统质量的重要环节。

在进行系统验收前,首先需要检查系统的安装质量和功能性能是否符合要求。

然后,进行系统的性能测试和可靠性测试,确保系统在各种情况下的稳定运行。

最后,进行系统验收报告的编制和交付,以便对门禁系统施工工艺进行总结和评估。

七、总结门禁系统施工工艺涉及到系统规划与设计、设备安装、网络连接、测试调试和系统验收等环节。

智能门禁系统施工工艺

智能门禁系统施工工艺

智能门禁系统施工工艺智能门禁系统是如今智能化建筑中必不可少的一部分,它不仅为用户带来了便利,还提升了建筑安全性。

在实施智能门禁系统时,施工工艺至关重要。

本文将介绍智能门禁系统的施工工艺,以确保系统的高效运行和安全。

一、前期准备工作1.项目准备阶段在进行智能门禁系统施工之前,需要对项目进行详细的准备工作。

首先,对建筑的结构和周围环境进行评估,确定最佳的门禁位置。

其次,与开发商、设计师和建筑师进行沟通,共同确定门禁系统的需求和功能。

最后,制定详细的施工计划,并进行材料和设备的采购。

2.施工队伍组建建立一个高效的施工队伍是确保施工质量的关键。

施工队应包括有经验的工程师和技术人员,他们熟悉智能门禁系统的安装和调试过程。

此外,施工队还应具备良好的组织和沟通能力,能够与其他施工单位和项目相关方进行协调。

二、施工流程1.铺设门禁设备线缆首先,根据设计图纸确定门禁设备的位置,并将线管预埋在墙壁或地面中。

然后,根据实际需求将设备线缆铺设到各个门禁设备位置。

在铺设线缆时,要注意保持线缆的整洁和顺畅,避免交叉和过度拉伸。

2.安装门禁设备门禁设备的安装包括读卡器、门禁控制器、门锁和门磁等。

根据设计需求,将读卡器、门禁控制器和其他设备安装在预定的位置上。

门锁的安装应结合门体材质和结构进行,确保门锁的稳固和安全性。

3.电气连线和接地门禁系统需要进行电气连线和接地,确保设备的正常运行和电气安全。

电气连线应根据电路图纸进行,连接正确的设备和元件。

接地操作应严格按照电气安装规范进行,确保设备的接地良好,减少静电干扰和雷击危险。

4.系统调试和联调在门禁系统安装完成后,应进行系统调试和联调。

首先,对每个设备进行单独调试,确保设备的正常工作。

然后,将各个设备联调起来,测试整个门禁系统的功能和配合性。

调试和联调工作要由专业的技术人员进行,确保系统的高效运行。

5.用户培训在系统施工完成并通过验收后,需要进行用户培训。

对业主或管理人员进行培训,使其熟悉智能门禁系统的使用方法和操作技巧。

安装门禁工程施工方案范本

安装门禁工程施工方案范本

一、项目概述项目名称:XX单位门禁系统安装工程项目地点:XX市XX区XX街道项目规模:本工程主要涉及XX栋楼,共计XX个出入口。

项目工期:预计60天,具体工期根据现场实际情况进行调整。

二、施工准备1. 施工图纸及资料:熟悉施工图纸,了解工程概况,明确施工内容和施工要求。

2. 施工材料:根据施工图纸和设计要求,准备门禁控制器、读卡器、电控锁、线缆等材料。

3. 施工队伍:组织具备相关经验和技能的施工队伍,进行专业培训。

4. 施工工具:准备手电钻、冲击钻、水平尺、钢尺、小线、绝缘胶布等施工工具。

三、施工工艺1. 线缆敷设(1)布线时避开电力电缆,尽量避免架空线、架高线。

(2)采用整根网线,减少接线点,保证信号传输质量。

(3)网线分线点在互连时,每个接点都要采用锡焊,确保焊接可靠。

(4)网线的屏蔽层在互连时,采用同色线相连,并用绝缘胶布包扎。

(5)网线屏蔽层一般不接大地,特殊情况需接地时,只允许一个点接地。

2. 控制器安装(1)控制器放置在天花板上或房间内侧墙上,保证通风良好。

(2)控制器与感应器之间的距离最好不要超过5米,特殊情况下可加长至20米(采用屏蔽线)。

(3)电源插座专用一个,电源线尽量与通讯线保持一定距离。

3. 读卡器安装(1)读卡器安装在人员通道门口,距离门开启边200~300mm,距地面1.2~1.4m 高度。

(2)2台进、出门读卡器安装距离应大于50cm,避免读卡器发射磁场相互影响。

(3)读卡器尽可能不安装在金属面上,如必须安装在金属面上,要用胶皮垫高1~2厘米。

(4)双向读卡器距离50cm(避免背靠背水平安装)。

4. 电控锁安装(1)电控锁安装于门上,确保安装牢固。

(2)电控锁与门禁控制器之间的连接线,采用6芯屏蔽多股导线,线径在0.5平方毫米以上。

(3)读卡器至控制器之间连线最长不超过50米。

四、施工质量保证1. 施工过程中严格按照施工图纸和设计要求进行施工。

2. 施工过程中对设备、材料进行检查,确保其质量符合要求。

门禁系统施工工艺

门禁系统施工工艺

门禁系统施工工艺1. 引言门禁系统是一种用于安全管理和控制出入口的系统,广泛应用于各种场所,如住宅小区、办公楼、学校等。

本文将以门禁系统的施工工艺为主题,介绍门禁系统的施工步骤和注意事项。

2. 施工准备在开始门禁系统的施工前,需要进行相应的准备工作,包括以下几个方面:2.1 材料准备门禁系统的施工所需要的材料主要有:•门禁控制器:负责对门禁系统的控制和管理;•读卡器:用于读取卡片上的信息;•门磁:检测门的开关状态;•电源供应器:为门禁系统提供电源;•控制线缆:用于连接各个设备之间的信号传输。

2.2 设备安装在门禁系统施工前,需要确定设备安装的位置和数量,并进行相关的准备工作,如安装支架、布线等。

2.3 网络设置门禁系统一般都需要通过网络进行管理和控制,因此在施工前需要进行网络设置,包括设定IP地址、子网掩码、网关等。

3. 施工步骤门禁系统的施工一般包括以下几个步骤:3.1 布线门禁系统的各个设备之间需要进行电气连接,因此需要进行布线工作。

首先确定好每个设备的位置和数量,然后根据设备之间的距离和布局合理进行线缆敷设。

3.2 安装设备按照设备安装的位置和数量,将门禁控制器、读卡器、门磁等设备安装到相应的位置上,确保设备安装牢固可靠。

3.3 连接电源将门禁控制器和读卡器等设备连接到电源供应器上,确保设备能够正常工作。

3.4 连接网络通过网络线缆将门禁控制器与网络连接起来,确保能够远程管理和控制门禁系统。

3.5 系统配置在设备安装和连接完成后,需要进行系统配置,包括设定用户权限、设置门禁规则等。

这一步骤需要根据具体的需求进行配置,确保门禁系统能够按照预期的要求正常工作。

3.6 调试测试在门禁系统完成配置后,需要进行调试测试,确保系统能够正常运行。

测试包括读卡器读卡、门禁规则生效等,如果发现问题需要及时进行排查和修复。

3.7 完工验收在调试测试通过后,进行最后的完工验收工作。

验收包括对整个门禁系统的功能进行检测和确认,如果符合要求,则认可工程完工。

(完整word版)门禁集系统施工方案设计

(完整word版)门禁集系统施工方案设计

第1章 各子系统施工方法及工艺1.1 门禁集中控制系统1.1.1 系统组成由门禁控制器、读卡器、磁力锁、出门按钮组成。

1.1.2 系统实施方案系统设置一台管理主机,放置在监控中心;在管理主机上安装门禁管理软件,负责对整个门禁系统的维护管理;控制器为系统的核心部件,负责整个系统输入、输出信息的处理和储存、控制等。

为方便现场施工和日常维护,所有管线均设置于PVC 穿线管当中,系统做好防雷接地。

门控点设备安装示意图如下:读卡器(电锁线门磁线出门按钮线读卡器线(穿PVC管)至门禁控制器单扇门设备安装示意读卡器(至门禁控制器(穿PVC管)出门按钮线门磁线电锁线双扇门设备(磁力锁)安装示意●电磁门锁可以水平或垂直安装在门框上,电磁门锁及电线应安装在室内以确保安全;●电磁锁与吸附板应对正安装,以达到吸附力最大;●吸附板必须加橡胶垫片进行微调;●电控门锁的电源装置应安装在控制中心或门附近的吊顶内;●出门按钮应安装在操作舒适无障碍物的位置;1.1.3施工流程根据招标文件的需求分析,结合我公司施工经验,门禁集中控制系统的施工工艺流程按照:穿管布线,连接设备,线路测试,系统整体测试的流程依次进行。

1.1.3.1 器材检查对所用器材进行外观检验,检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、机械性能、使用功能及有关特殊要求负荷施工相关要求。

1.1.3.2 管路敷设根据招标需求,首先进行线管的敷设。

线管敷设方面达到如下要求:●预埋在墙体中间的暗管内径不宜超过50mm;●楼板中的暗管内径宜为15~25mm;●直线布管30m处应设置拉线盒或接线箱;●暗配管制转弯角度应大于90°,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现;●在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱;●暗配管转弯的弯曲半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍。

1.1.3.3 刷卡机安装●安装在台面或者墙面上,前面安装距离地面100cm,应严密防水、防尘;●刷卡机的固定方法以施工现场条件而定;●固定螺丝需拧紧,不应产生松动现象;●安装位置应符合设计要求。

门禁工程施工方案范本

门禁工程施工方案范本

门禁工程施工方案范本一、工程概述本项目为XX公司办公大楼门禁系统工程,主要包括门禁控制器、读卡器、电锁、出门按钮、管理软件等设备的安装与调试。

为确保工程质量,按照《智能建筑设计标准》GB/T50314-2015、《安全防范工程技术标准》GB 50348-2018、《入侵报警系统工程设计规范》GB 50394-2007、《出入口控制系统工程设计规范》GB50396-2007等标准进行施工。

二、施工准备1. 技术准备:熟悉门禁系统的设计图纸、技术要求及施工规范,准备好相关施工工具和设备。

2. 人员准备:组织具备相关专业技能和经验的施工队伍,对施工人员进行技术培训和安全教育。

3. 材料准备:根据工程量清单,提前采购门禁系统所需设备、材料,并检查产品质量。

4. 现场准备:确保施工场地清洁、宽敞,满足施工要求。

对现场人员进行安全防护措施培训。

三、施工流程1. 设备安装(1)门禁控制器:根据设计图纸,将门禁控制器安装在合适的位置,连接电源、通讯线等。

(2)读卡器:按照设计要求,将读卡器安装在门禁控制器附近,确保读卡器与控制器之间的通讯正常。

(3)电锁:根据门禁控制器输出信号,为电锁供电,并安装电锁于门扇上。

(4)出门按钮:将出门按钮安装在门禁控制器附近,确保其与控制器之间的通讯正常。

2. 系统调试(1)单体调试:分别对门禁控制器、读卡器、电锁、出门按钮等进行单独调试,确保设备正常运行。

(2)系统联调:将各设备连接成完整的门禁系统,进行整体调试,检查系统运行是否正常,如有问题及时整改。

3. 系统验收(1)功能测试:测试门禁系统的各项功能,如授权、刷卡、开锁、报警等。

(2)性能测试:检测门禁系统的响应速度、稳定性等性能指标。

(3)安全性测试:模拟各种非法入侵情况,验证门禁系统的安全性。

四、施工要求及注意事项1. 施工过程中,严格遵循施工图纸和施工规范,确保设备安装牢固、线路整洁。

2. 设备接线应符合电路图要求,确保电源、通讯等线路无误。

门禁工程施工方案范本

门禁工程施工方案范本

门禁工程施工方案范本一、项目概况本项目位于XX市某小区,属于住宅小区门禁工程。

本小区由多栋楼宇组成,共有XX个单元,居民数量约为XX人。

小区目前的门禁系统较为陈旧,存在一定的安全隐患和使用不便。

为了提升小区的安全管理水平和居民的生活质量,业主委托我公司对小区的门禁系统进行重新设计和施工。

二、项目目标1. 提升小区的安全管理水平,减少不法分子的入侵和盗窃行为。

2. 提升小区的生活质量,方便居民出入和访客登记。

3. 提供稳定、高效的门禁系统,方便管理和维护。

三、施工方案1. 前期准备工作(1)配置施工人员:为保证施工进度和质量,将从我公司的技术团队中挑选经验丰富的工程师和技术人员,共XX人,组成施工团队。

(2)采购材料设备:根据项目需求,确定所需的门禁设备、监控摄像头、电缆线路、控制器等材料设备清单,确保物料齐全。

2. 施工方案(1)网络布线:首先,对小区内的各个楼宇进行勘测,制定门禁设备的布置方案,确定布线路径和布线方案,保证信号传输的稳定性和可靠性。

(2)设备安装:按照布置方案,在每个楼宇的入口处安装门禁设备和监控摄像头,并连接电源和网络。

(3)控制系统设置:通过连接主控制器和各个入口处的门禁设备,设置门禁系统的开启和关闭规则,确保系统的正常运行。

(4)联网调试:连接各个楼宇的门禁系统,进行联网调试,测试系统功能是否正常,确认系统的完整性和稳定性。

(5)安全防护:对门禁设备和控制系统进行完善的封装和防护,防止恶劣天气和外部物体对设备的损坏。

3. 施工流程(1)施工准备:施工前对工程人员进行专业的培训和技术知识的交流,保证施工人员具备足够的专业技能和知识。

(2)设备安装:按照布置方案,在楼宇入口、车库出入口等处进行门禁设备和监控摄像头的安装工作。

(3)联网调试:对各个楼宇门禁系统进行连接和调试工作,确保系统的联网和功能正常。

(4)安全防护:对门禁设备和控制系统进行安全防护工作,确保系统的稳定性和安全性。

(完整word版)门禁系统布线规范

(完整word版)门禁系统布线规范

智能门禁施工规范智能门禁系统广泛应用于各种机要部门,如银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂等。

系统由控制机、读卡器、电锁、出门按钮、通讯转换器、管理软件、发卡机、感应卡等组成。

伴随着安防科技发展的新技术、新产品的技术要求,本着服务社会、用户第一的宗旨,特制定以下规范。

一、工程施工主要材料、工具要求1、控制机、读卡器、电锁等包装应完好,材料外观不应有破损,附件、备件、工具应齐全。

2 、工程施工布线标准、线材规格型号、应符合门禁工程设计要求及标准门禁系统的有关规定。

3 、携带好齐全的相关单据,及资料。

二、工程施工布线技术要求门禁系统布线不仅要求安全可靠,而且要使线路布置合理、整齐,安装牢固。

线缆在建筑物内安装要保持水平或垂直,并应加套管保护和使线缆固定稳妥美观;220V强电与信号线要分开铺设,更不能穿在同一管内,距离大于50CM;并且所有走线都必须套管,PVC 管和镀锌管都可以,避免其他工种线路敷设引起故障;若线路中间有断点,需将断点用烙铁焊上并做好绝缘处理;布线时一定要对线缆做好标记,方便以后的安装、调试和维护。

1、电源线控制机需要220V 电源,采用三芯屏蔽线(RVVP3*1.5),一般接到专线UPS 专线供电,在某些情况下AC220V 电源也可就近接取,但应符合相关规范,要确保系统中AC220V 插座中的地线真实接地。

2、读卡器线(读卡器—控制器)建议用六芯屏蔽线(RVVP6*0.5,其中2芯备用,如果不需要读卡器灯反馈合法卡可不接LED线;如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer线),数据线Data1、Data0、12V+、12v-等。

最长不可以超过30米。

屏蔽线接控制器的GND。

读卡器标准读卡距离是5-15cm,ID卡读卡器读卡距离稍长,IC卡读卡距离稍短。

如果使用钥匙扣型感应卡读卡距离会更短一般是1-3厘米。

读卡的方式,建议用卡片正对着读卡自然靠近,用卡片从侧面快速划过的读卡方法不可取,不保证刷卡成功。

门禁工程施工方案范本

门禁工程施工方案范本

门禁工程施工方案范本一、概述本文档为门禁工程施工方案范本,详细介绍了门禁工程的施工流程、标准和要求,旨在为相关项目的施工提供指导和参考。

二、施工流程1.前期准备阶段–制定施工计划,明确工期和任务分工;–调查勘察工地情况,确定安装位置和设备要求;–确定材料采购计划,保证施工所需材料的及时供应。

2.设备安装阶段–根据设计方案和现场情况,选择合适的安装位置,并进行标示;–安装门禁主机、读卡器、电磁锁等门禁设备;–连接设备的电源线、通信线,并进行线缆整理和保护;–进行设备的调试和功能测试,确保正常运行。

3.系统调试阶段–安装门禁系统的管理软件,配置相应参数;–连接门禁设备与管理软件,进行系统联调;–进行系统的整体测试,包括权限设置、卡片管理等功能;–对系统进行优化和调试,确保稳定可靠。

4.完善工程阶段–完善系统的相关文档,包括操作手册、设备清单等;–进行系统的培训和交接工作,确保项目的顺利移交;–完善施工记录,总结施工经验,提升施工质量和效率;–清理工地和设备,并做好设备的保养和维护。

三、施工标准1.设备安装标准–安装位置应符合设计要求,保证门禁设备的正常运行;–安装过程中应注意线缆的敷设和保护,避免造成损坏;–确保设备的安装牢固可靠,防止设备脱落或损坏。

2.系统调试标准–系统应能准确识别卡片,进行权限控制和记录;–系统应具备报警和监控功能,确保安全管理;–系统应运行稳定,响应迅速,不出现卡顿或死机等故障。

3.工程文件标准–施工过程中应有详细的施工记录,记录设备安装、调试、优化等情况;–完善系统的相关文档,包括设备清单、操作手册等;–施工结束后应整理好工程文件,做好归档和备份。

四、施工要求1.安全要求–施工人员需经过相关培训,熟悉安全操作规范;–施工现场应设置安全警示标识,保障施工人员的人身安全;–操作设备时,应按照相关操作规程进行操作,避免发生意外事故。

2.施工质量要求–门禁设备安装应符合设计要求,工程质量稳定可靠;–系统调试应经过充分测试,确保系统功能正常;–工程文件应完整准确,方便后续维护和管理。

(完整版)门禁系统施工方案

(完整版)门禁系统施工方案

门禁设备安装标准一、控制器的安装:控制器和开关电源等设备一起放置在专门提供的机箱内,安装于弱电井或天花板内,此时要求从控制器分别穿线至读卡器、电控锁及开门按钮。

控制器与交换机之间采用4对非屏蔽双绞线。

二、读卡器的安装:读卡器/指纹机一般安装在门外侧,距地高度1.4米,距门框5至8cm,1)有控制器的情况下:读卡器/指纹机直接穿RVV5*0.5 mm2通讯线至控制器。

2)无控制器的情况下:读卡器/指纹机直接采用4对非屏蔽双绞线至交换机,可将2芯电源线拉至控制室,由开关电源统一供电。

三、开门按钮的安装:开门按钮安装在室内门侧,高度与读卡器高度平齐。

引RVV2X 0.5mm2线至读卡器,如果使用控制器,则引RVV2X 0.5mm2线至单门或多门控制器。

四、门禁锁的安装1、阴极锁适用单向内开门的木门、小铁门M4WI■阴极锁连接图L岀门韓g)豆土屯量弹更上■交食机徵卡舉............................. SAKA ™Jtfl -控制岂按钮■貝着!JL飆戟f上___________________________ 控制盛皿横穩.輩归気用也卫魅费皐上-哲輕______________ 腔劃團2、磁力锁磁力锁分吸合铁片与锁主体两部分,安装在门框开门端顶部。

适合安装于铁门、防火门及双开木门,安装时铁片装在门扇上,锁主体安装在门框上, 要求锁主体安装在室内+ T 门梅电癞忙1nTT-门框电额内开式是悽下9*絞制誕外开式职门外开式磁力锁连接图控制■■曲曇邸邈璽鱷鸵見愆壁监•左拱机逮卡靈5芯他瀰嵐堪翟0一3平育聲卅取上10D芈网™* r F *■ *■亠.*■■ i ■TE.F 9 壬F・《a* "S- —«■ ■» 存 E * 9 —连浚下一人控制爲its "电竝里軽5A乎英电匡葩 .............. ........电强-->s§1 JJLtfSiLL JS*t ..............................五、闭门器的安装:1、标准安装:闭门器安装在门上,支座安装在门框上,且闭门器装在拉门侧。

门禁系统施工工艺(完整资料).doc

门禁系统施工工艺(完整资料).doc

【最新整理,下载后即可编辑】门禁系统安装施工工艺要求✧所使用设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场验收,并填写验收记录。

✧设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。

✧如果是进口产品,则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。

✧设备安装前,应根据使用说明书,进行全部检查,方可安装。

施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。

作业条件✧机房装修已完毕,门、窗、门锁装配齐全。

✧线缆沟、槽、管、箱、盒施工完毕。

技术准备✧施工图纸齐全,施工方案编制完毕并经审批。

✧施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性的培训及安全、技术交底。

操作工艺工艺流程:管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试一、管路敷设1、钢管敷设:敷设前先检查管内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直应调直。

1.1暗敷设a.砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。

b.混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。

1.2明敷设a.敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。

使用铁支架时,可将钢管固定在支架上,不得将管焊接在其他管道上。

b.水平或垂直敷设时配管的允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径的1/2。

1.3室处管路敷设a.室外埋地敷设的电缆导管,壁厚应大于2mm,埋深不应小于0.8m。

b.室外导管的管口应设置在盒、箱内。

所有管口穿入线缆后应做密封处理。

1.4管路连接a.管与管的连接●管箍丝扣连接:套丝不得有乱扣现象,管箍必须使用通丝管箍。

上好管箍后,管口应对严,外露丝扣不应多于2扣。

●套管连接:只用于暗配管且管壁厚大于2mm非镀锌导管。

门禁系统施工工艺

门禁系统施工工艺

门禁系统拆置动工工艺之阳早格格创做央供✧所使用设备资料应根据合共文献及安排央供选型,对于设备、资料战硬件举前进场查支,并挖写查支记录.✧设备应有产品合格证、量检报告、“CCC”认证标记、拆置及使用道明书籍等.✧如果是进心产品,则需提供本产天道明战商检道明,配套提供的品量合格道明,检测报告及拆置、使用、维护道明书籍的华文文本.✧设备拆置前,应根据使用道明书籍,举止局部查看,圆可拆置.动工机具脚电钻、冲打钻、对于道机、梯子、电工拉拢工具、250V兆欧表、500V兆欧表、火仄尺、钢尺、小线等.做业条件✧机房拆建已完成,门、窗、门锁拆置齐齐.✧线缆沟、槽、管、箱、盒动工完成.技能准备✧动工图纸齐齐,动工规划体例完成并经审批.✧动工前应构造动工人员认识图纸、规划及博业安排拆置使用道明书籍,并举止有氏对于性的训练及仄安、技能接底.支配工艺工艺过程:管路敷设→设备箱拆置→线缆敷设→终端设备拆置→设备接线、调试一、管路敷设1、钢管敷设:敷设前先查看管内侧有无毛刺,镀锌层或者防锈漆是可完备无益,管子没有逆曲应调曲.a.砌墙坐管:钢管宜置于墙核心,而后按标下将接线盒稳佳.b.混凝土墙、板配管:可将盒、箱焊正在钢筋上,敷管时每隔1m用铅丝绑扎牢固.a.敷管时,先将管卡一端的螺钉拧进一半,而后将管敷设正在管卡内,逐个将螺钉拧牢.使用铁支架时,可将钢管牢固正在支架上,没有得将管焊接正在其余管道上.b.火仄或者笔曲敷设时配管的允许偏偏好值:管路正在2m以内时,偏偏好为3mm,齐少没有该超出管子内径的1/2.a.室中埋天敷设的电缆导管,壁薄应大于2mm,埋深没有该小于0.8m.b.室中导管的管心应树坐正在盒、箱内.所有管心脱进线缆后应搞稀启处理.●管箍丝扣对接:套丝没有得有治扣局里,管箍必须使用通丝管箍.上佳管箍后,管心应付于宽,中露丝扣没有该多于2扣.●套管对接:只用于暗配管且管壁薄大于2mm非镀锌导管.套管少度为对接受径的2.2倍;对接受心的对于心处应正在套管的核心,焊心应焊接坚韧周到.●金属导管宽禁对于心熔焊对接,镀锌战壁薄小于等于2mm的钢导管没有得采与套管熔焊对接.●镀锌钢导管、可挠性导管没有得熔焊跨接接天线,接天线采与截里积没有小于4mm2的硬铜导线,并用博用接天卡搞跨接对接.b.管与盒、箱的对接●盒、箱开孔应整齐并与管径相切合,央供一管一孔,没有得开少孔.铁造盒、箱宽禁用电、气焊开孔.●管心进箱位子应排列正在箱体二层板后,跨接天线应焊正在暗拆置电箱预留的接天扁钢上,管与盒跨接天线可焊正在暗拆盒的扣为2~3扣.二根以上管进盒、箱应少短普遍,间距匀称,排列整齐,睹图3.2.1.1.铁造配电箱多管进箱预留活拆开孔板搞法示企图c.金属硬管引进设备时,应切合下列央供:●金属硬管与钢管或者设备对接时,应采与金属硬管接洽对接.●金属硬管用管卡牢固,其牢固间距应没有大于1m.●没有得利用金属硬管动做接天导体.2、线槽敷设a.线槽曲线段对接应采与对接板,用垫圈、弹簧垫圈、螺母紧固,对接处应周到仄坦无漏洞.b.线槽举止接叉、转直、丁字对接时,应采与单通、二通、三通、四通等举止变通对接,线槽终端应加拆启堵.导线接洽处应树坐接线盒或者将导线头搁正在电气器具内.c.线槽采与钢管引进或者引出导线时,可采与分管器或者用螺母将管心牢固正在线槽上.d.兴办物的表面如有坡度时,线槽应随其坡度变更.e.线槽盖板拆置后应仄坦,无翘角,出线心的位子应准确.f.正在吊顶内敷设时,如果吊顶无法上人应留检建孔.g.脱过墙壁的线槽四里应留出其没有料50mm清闲,并用防火资料启堵.h.金属线槽及其金属支架战引进引出的金属导管必须接天稳当.i.线槽通过兴办物的变形缝(伸缩缝、重降缝)时,线槽自己应断开,槽内用内对接板拆接,没有需牢固.呵护天线战槽内导线均应留有补偿余量.j.敷设正在横井、吊顶、通道、夹层及设备层等处的线槽应切合现止国家尺度《下层民用兴办安排防火典型》GB50045的有关防火央供.钢结构中普遍采与万能型吊具,拆置前先将吊具及附件组拆成完齐,用卡具正在钢结构上卡牢.a.线槽曲线段组拆时,应先搞搞线,再搞分支线,将吊拆器与线槽用蝶形夹卡牢固,并逐段组拆成形.b.线槽与线槽可采与内对接洽或者中对接洽,配上仄垫战弹簧垫用螺母紧固.c.转直部位应采与坐上直头战坐下直头,拆置角度应相宜.d.出线心处应利用出线心盒举止对接,终端部位要拆上启堵,正在盒、箱、柜出进线处应采与抱足对接.a.根据弹线位子,牢固线槽支架,将大天金属线槽搁正在支架上,而后举止线槽对接,并接佳出线心.b.线槽与分线盒对接应细确先用分线盒、管件,对接应牢固牢固.c.大天线槽及附件局部拆置后,举止系统安排,根据大天薄度安排线槽搞线、分支线、分线盒接洽、转直、转角战出心等处,火仄下度与大天仄齐,并将盒盖盖佳,启堵宽真,以防传染阻碍,曲至协共土建大天动工中断为止.3、设备箱拆置1、设备箱拆置位子、下度应切合安排央供,正在无安排央供时,宜拆置于较湮没或者仄安的场合,底边距天宜为1.4m.2、暗拆设备箱体箱时,箱体框架应紧揭兴办物表面.宽禁采与电焊或者气焊将箱体与预埋管焊正在所有.管进箱应用锁母牢固.3、明拆设备箱时,应找准标下,举止钻孔,埋进金属伸展螺栓举止牢固.箱体背板与墙里仄齐.4、设备箱的接流电源应单独敷设,宽禁与旗号线或者矮压曲流电源线脱正在共一管内.4、线缆敷设1、布搁线缆前应付于其举止绝缘尝试,电线电缆线间战线对于天间的绝缘电阻必须大于0.5MΩ,尝试合格后圆可敷设.2、布搁线缆应排列整齐,没有拧绞,尽管缩小接叉,接叉处细线正在下,细线正在上.3、管内没有得有接洽,接洽必须正在线盒(箱)处对接.4、所敷设的线缆二端必须搞佳标记表记标帜.共轴电缆的屏蔽层均需单端稳当接天.5、终端设备拆置1、拆置电磁锁、电控锁、门磁前,应核查于锁具、门磁的规格、型号是可与其拆置的位子标下、门的百般战开关目标相匹配.2、电磁锁、电控锁、门磁等设备拆置时应预正在门框、门扇对于应位子开孔.3、按安排及产品道明书籍的接线央供,将盒内甩出的导线与电磁锁、电控锁、门磁等设备接线端子相压接.4、电磁锁拆置:最先将电磁锁的牢固仄板战衬板分别拆置正在门框战门扇上,而后将电磁锁推进牢固仄板的插槽内,即可牢固螺丝,按图对接导线.5、正在玻璃门的金属门框拆置电磁锁,普遍置于门框的顶部.6、读卡器、出门按钮等设备的拆置位子战标下应切合安排央供.如无安排央供,读卡器战出门按钮的拆置下度宜为1.4m,与门框的距离宜为100mm.终端设备拆置睹下图所示.图1:终端设备的拆置(门中)图2 终端设备的拆置(门内)7、按安排及产品道明书籍的接线央供,将盒内甩出的导线与读卡器等设备的接线端子举止压接.8、使用博用机螺钉将读卡器牢固正在暗拆预埋盒上,牢固应坚韧稳当,使里板规则,紧揭墙里,四里无漏洞,睹下图所示.图读卡器的拆置示企图6、设备接线、调试1、接线前,将已布搁的线缆再次举止对于天及线间绝缘摇测,合格后依照设备接线图举止设备端接.2、门禁统造主机采与博用接洽与线缆举止对接,且压接坚韧.设备及电缆屏蔽层应压接佳呵护天线,接天电阻值没有该大于1Ω.3、依照安排图纸及产品道明书籍,对接系统挨印机、UPS电源等中围设备.4、正在系统管造主机上拆置门禁系统管造硬件,并举止初初化树坐.5、系统的功能检测(1)系统主机正在离线的情况下,门禁统造器独力处事的准确性、真时性战储藏疑息的功能.(2)系统主机与门禁统造器正在线统造时,门禁统造器处事的准确性、真时性战储藏疑息的功能.(3)系统主机与门禁统造器正在线统造时,系统主机战门禁统造器之间的疑息传输及数据加稀功能.(4)检测掉电后,系统开用备用电源应慢处事的准确性、真时性战疑息的保存战回复本领.(5)通过系统主机、门禁统造器及其余统造终端,使用电子天图真时监控出进统造面的人员,并预防重复迂回出进的功能及统造开关的功能.(6)系统对于非法强止侵犯即时报警的本领.(7)系统对于处理非法加进系统、非法支配、硬件做废等所有典型疑息即时报警的本领.(8)检测本系统与相关的概括仄安防范子系统、消防系统报警时的联动功能(9)现场设备的接进率及完佳率尝试.(10)出出心管造系统处事站应保存起码1个月(或者按合共确定)的保存数据记录.7、系统的硬件检测(1)演示硬件的所有功能,以道明硬件功能与任务书籍或者合共书籍央供普遍.(2)根据需要道明书籍中确定的本能央供,包罗细度、时间、切合性、宁静性、仄安性以及图形化界里友佳程度,对于所查支的硬件逐项举止尝试,或者查看已有的尝试截止.(3)对于硬件系统支配的仄安性举止尝试,包罗:系统支配人员的分级授权、系统支配人员支配疑息的仔细只读保存记录等.(4)正在硬件尝试的前提上,对于被查支的硬件举止概括评审,给出概括评介,包罗:硬件安排与需要的普遍性、步调与硬件安排的普遍性、文档(含训练硬件、课本战道明书籍)形貌与步调的普遍性、完备性、准确性战尺度化程度等.8、应注意的品量问题拆置电锁前应核查于锁具的规格、型号是可与其拆置的位子、下度、门的种类战开关目标相切合,预防错拆.正在门框、门扇上的开孔位子、开槽深度、大小应切合锁具的拆置央供,预防返工战益害废品.电磁锁、电控锁等锁具及配件拆置后应举止调校,预防锁具卡涩、得灵.设备端子应压接坚韧,以防导线紧动或者脱降.使用屏蔽线时,中铜网应与芯线合并,以防旗号短路.设备通电调试前,必须查看线路接线是可细确,呵护步伐是可齐齐,确认无误后,圆可通电调试.二、品量央供1、主控名目1、门禁系统设备导线的压接必须坚韧稳当,线号细确齐齐,导线规格切合安排央供.2、呵护接天的接天电阻没有该大于1Ω.3、门禁系统的功能应切合下表央供4、系统功能战硬件局部检测,功能切合安排央供为合格,合格率为100%时为系统功能检测合格.2、普遍名目1、终端设备拆置应坚韧稳当.2、箱内线缆应排列整齐,分类绑扎成束,并留有适合余量.3、箱、盒内应浑净无纯物,且设备表面无划痕及益伤.4、门禁系统拆置应切合以下央供:。

门禁施工工艺

门禁施工工艺

门禁施工工艺1前期准备:1.1施工图纸与工艺资料1.2施工工具:剪刀,老虎钳,剥线钳,记号笔,胶布,梯子或者脚手架等2布线:2.1准备需要的线缆,确认线缆型号无误。

2.2桥架走线,每隔(25CM-30CM)使用尼龙扎带绑扎,水平桥架每隔10M制作横档,垂直桥架要求每隔60CM制作横档。

使线缆与桥架固定,线缆的布放应平直,不得产生扭绞、打圈每根线缆与施工图纸点位序号对应,对线缆的首尾端,使用记号笔做好标签。

2.3桥架与管路接口处穿线需要有塑料护口,防止割伤线缆。

2.4线缆敷设时从配线柜至终端出口,线缆中间任何地方均不得剪断和接续,中间不能有断点,必须一根线敷设到位,否则影响信号质量及用户使用2.5线缆在终端出口处应拉出不小于30cm的接线余量,盘好放在预埋盒内。

防止其它工序施工时损坏线缆。

布线时遇到阻力较大时拉不动,注意不要用力过猛,防止线缆芯线拉断。

应先找出故障原因,并予以排除2.6门禁控制箱处,线缆接线余量将根据每层楼面情况(机房桥架走向(上走向或者下走向)、控制箱位置),(一般情况,线缆进配线柜后留2米)。

2.7线缆在终端出口处应拉出不小于30cm的接线余量,盘好放在预埋盒内。

防止其它工序施工时损坏线缆;本系统的所有走线视现场情况基本要求同220V强电线缆管路分开,间距如图(仅作参考):2.9.线缆敷设完毕后要检查:布线正确无错误、错位和遗漏;布线整齐,线槽(明线槽)盖板皆安装好3设备安装3.1 读卡器安装在门外,开门按钮安装在门内,距离地面高度为1.3M—1.4M(根据现场环境和客户要求,可以适当调整),距离门框10CM,玻璃破淬装在开门按钮的里面,高度要求与开门按钮保持水平。

要求安装牢固,水平,美观,3.2电锁的安装:3.2.1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

门禁系统施工工艺门禁系统安装施工工艺要求✧所使用设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场验收,并填写验收记录。

✧设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。

✧如果是进口产品,则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。

✧设备安装前,应根据使用说明书,进行全部检查,方可安装。

施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。

作业条件✧机房装修已完毕,门、窗、门锁装配齐全。

✧线缆沟、槽、管、箱、盒施工完毕。

技术准备✧施工图纸齐全,施工方案编制完毕并经审批。

✧施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性的培训及安全、技术交底。

操作工艺工艺流程:管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试一、管路敷设1、钢管敷设:敷设前先检查管内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直应调直。

1.1暗敷设a.砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。

b.混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。

1.2明敷设a.敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。

使用铁支架时,可将钢管固定在支架上,不得将管焊接在其他管道上。

b.水平或垂直敷设时配管的允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径的1/2。

1.3室处管路敷设a.室外埋地敷设的电缆导管,壁厚应大于2mm,埋深不应小于0.8m。

b.室外导管的管口应设置在盒、箱内。

所有管口穿入线缆后应做密封处理。

1.4管路连接a.管与管的连接管箍丝扣连接:套丝不得有乱扣现象,管箍必须使用通丝管箍。

上好管箍后,管口应对严,外露丝扣不应多于2扣。

●套管连接:只用于暗配管且管壁厚大于2mm非镀锌导管。

套管长度为连接管径的2.2倍;连接管口的对口处应在套管的中心,焊口应焊接牢固严密。

●金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。

●镀锌钢导管、可挠性导管不得熔焊跨接接地线,接地线采用截面积不小于4mm2的软铜导线,并用专用接地卡做跨接连接。

b.管与盒、箱的连接●盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。

铁制盒、箱严禁用电、气焊开孔。

●管口入箱位置应排列在箱体二层板后,跨接地线应焊在暗装配电箱预留的接地扁钢上,管与盒跨接地线可焊在暗装盒的扣为2~3扣。

两根以上管入盒、箱应长短一致,间距均匀,排列整齐,见图3.2.1.1。

铁制配电箱多管进箱预留活装开孔板做法示意图c.金属软管引入设备时,应符合下列要求:●金属软管与钢管或设备连接时,应采用金属软管接头连接。

●金属软管用管卡固定,其固定间距应不大于1m。

●不得利用金属软管作为接地导体。

2、线槽敷设2.1线槽安装要求a.线槽直线段连接应采用连接板,用垫圈、弹簧垫圈、螺母紧固,连接处应严密平整无缝隙。

b.线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通等进行变通连接,线槽终端应加装封堵。

导线接头处应设置接线盒或将导线头放在电气器具内。

c.线槽采用钢管引入或引出导线时,可采用分管器或用螺母将管口固定在线槽上。

d.建筑物的表面如有坡度时,线槽应随其坡度变化。

e.线槽盖板安装后应平整,无翘角,出线口的位置应准确。

f.在吊顶内敷设时,如果吊顶无法上人应留检修孔。

g.穿过墙壁的线槽四周应留出其不意50mm空隙,并用防火材料封堵。

h.金属线槽及其金属支架和引入引出的金属导管必须接地可靠。

i.线槽经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,槽内用内连接板搭接,不需固定。

保护地线和槽内导线均应留有补偿余量。

j.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准《高层民用建筑设计防火规范》GB50045的有关防火要求。

2.2吊装金属线槽安装钢结构中一般采用万能型吊具,安装前先将吊具及附件组装成整体,用卡具在钢结构上卡牢。

a.线槽直线段组装时,应先做干线,再做分支线,将吊装器与线槽用蝶形夹卡固定,并逐段组装成形。

b.线槽与线槽可采用内连接头或外连接头,配上平垫和弹簧垫用螺母紧固。

c.转弯部位应采用立上弯头和立下弯头,安装角度应适宜。

d.出线口处应利用出线口盒进行连接,末端部位要装上封堵,在盒、箱、柜进出线处应采用抱脚连接。

2.3地面金属线槽安装a.根据弹线位置,固定线槽支架,将地面金属线槽放在支架上,然后进行线槽连接,并接好出线口。

b.线槽与分线盒连接应正确先用分线盒、管件,连接应固定牢靠。

c.地面线槽及附件全部安装后,进行系统调整,根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处,水平高度与地面平齐,并将盒盖盖好,封堵严实,以防污染堵塞,直至配合土建地面施工结束为止。

3、设备箱安装1、设备箱安装位置、高度应符合设计要求,在无设计要求时,宜安装于较隐蔽或安全的地方,底边距地宜为1.4m。

2、暗装设备箱体箱时,箱体框架应紧贴建筑物表面。

严禁采用电焊或气焊将箱体与预埋管焊在一起。

管入箱应用锁母固定。

3、明装设备箱时,应找准标高,进行钻孔,埋入金属膨胀螺栓进行固定。

箱体背板与墙面平齐。

4、设备箱的交流电源应单独敷设,严禁与信号线或低压直流电源线穿在同一管内。

4、线缆敷设1、布放线缆前应对其进行绝缘测试,电线电缆线间和线对地间的绝缘电阻必须大于0.5MΩ,测试合格后方可敷设。

2、布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上。

3、管内不得有接头,接头必须在线盒(箱)处连接。

4、所敷设的线缆两端必须做好标记。

同轴电缆的屏蔽层均需单端可靠接地。

5、终端设备安装1、安装电磁锁、电控锁、门磁前,应核对锁具、门磁的规格、型号是否与其安装的位置标高、门的各类和开关方向相匹配。

2、电磁锁、电控锁、门磁等设备安装时应预在门框、门扇对应位置开孔。

3、按设计及产品说明书的接线要求,将盒内甩出的导线与电磁锁、电控锁、门磁等设备接线端子相压接。

4、电磁锁安装:首先将电磁锁的固定平板和衬板分别安装在门框和门扇上,然后将电磁锁推入固定平板的插槽内,即可固定螺丝,按图连接导线。

5、在玻璃门的金属门框安装电磁锁,一般置于门框的顶部。

6、读卡器、出门按钮等设备的安装位置和标高应符合设计要求。

如无设计要求,读卡器和出门按钮的安装高度宜为1.4m,与门框的距离宜为100mm。

终端设备安装见下图所示。

图1:终端设备的安装(门外)图2 终端设备的安装(门内)7、按设计及产品说明书的接线要求,将盒内甩出的导线与读卡器等设备的接线端子进行压接。

8、使用专用机螺钉将读卡器固定在暗装预埋盒上,固定应牢固可靠,使面板端正,紧贴墙面,四周无缝隙,见下图所示。

读卡器读卡器6、设备接线、调试1、接线前,将已布放的线缆再次进行对地及线间绝缘摇测,合格后按照设备接线图进行设备端接。

2、门禁控制主机采用专用接头与线缆进行连接,且压接牢固。

设备及电缆屏蔽层应压接好保护地线,接地电阻值不应大于1Ω。

3、按照设计图纸及产品说明书,连接系统打印机、UPS电源等外围设备。

4、在系统管理主机上安装门禁系统管理软件,并进行初始化设置。

5、系统的功能检测(1)系统主机在离线的情况下,门禁控制器独立工作的准确性、实时性和储存信息的功能。

(2)系统主机与门禁控制器在线控制时,门禁控制器工作的准确性、实时性和储存信息的功能。

(3)系统主机与门禁控制器在线控制时,系统主机和门禁控制器之间的信息传输及数据加密功能。

(4)检测掉电后,系统启用备用电源应急工作的准确性、实时性和信息的存储和恢复能力。

(5)通过系统主机、门禁控制器及其他控制终端,使用电子地图实时监控出入控制点的人员,并防止重复迂回出入的功能及控制开闭的功能。

(6)系统对非法强行入侵及时报警的能力。

(7)系统对处理非法进入系统、非法操作、硬件失效等任何类型信息及时报警的能力。

(8)检测本系统与相关的综合安全防范子系统、消防系统报警时的联动功能(9)现场设备的接入率及完好率测试。

(10)出入口管理系统工作站应保存至少1个月(或按合同规定)的存储数据记录。

7、系统的软件检测(1)演示软件的所有功能,以证明软件功能与任务书或合同书要求一致。

(2)根据需求说明书中规定的性能要求,包括精度、时间、适应性、稳定性、安全性以及图形化界面友好程度,对所验收的软件逐项进行测试,或检查已有的测试结果。

(3)对软件系统操作的安全性进行测试,包括:系统操作人员的分级授权、系统操作人员操作信息的详细只读存储记录等。

(4)在软件测试的基础上,对被验收的软件进行综合评审,给出综合评价,包括:软件设计与需求的一致性、程序与软件设计的一致性、文档(含培训软件、教材和说明书)描述与程序的一致性、完整性、准确性和标准化程度等。

8、应注意的质量问题安装电锁前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应,防止错装。

在门框、门扇上的开孔位置、开槽深度、大小应符合锁具的安装要求,防止返工和破坏成品。

电磁锁、电控锁等锁具及配件安装后应进行调校,防止锁具卡涩、失灵。

设备端子应压接牢固,以防导线松动或脱落。

使用屏蔽线时,外铜网应与芯线分开,以防信号短路。

设备通电调试前,必须检查线路接线是否正确,保护措施是否齐全,确认无误后,方可通电调试。

二、质量要求1、主控项目1、门禁系统设备导线的压接必须牢固可靠,线号正确齐全,导线规格符合设计要求。

2、保护接地的接地电阻不应大于1Ω。

3、门禁系统的功能应符合下表要求4、系统功能和软件全部检测,功能符合设计要求为合格,合格率为100%时为系统功能检测合格。

2、一般项目1、终端设备安装应牢固可靠。

2、箱内线缆应排列整齐,分类绑扎成束,并留有适当余量。

3、箱、盒内应清洁无杂物,且设备表面无划痕及损伤。

4、门禁系统安装应符合以下要求:。
