门禁系统施工布线规范
门禁布线规范和注意事项
工程施工规范一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线，这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485 +分别对应连接485转换器GND TD（A） TD（B）,通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在+ 12V端子上，有利于充分发挥读卡器性能，如果读卡器是+ 24V供电的，请单独为其配备线性电源，并和控制器进行共地。
且勿将+ 24V间接引入控制器，否则会引起烧毁。
5、本控制器可以直接外挂UP不间断电源，保证停电后系统仍然可以继续工作。
门禁的安装施工方案
一、项目背景随着我国社会经济的发展，安全防范意识逐渐增强，门禁系统在各类场所的应用越来越广泛。
为保障人员安全、提高管理效率，本项目拟对某场所进行门禁系统的安装施工。
二、施工目标1. 实现对场所出入口的智能化管理，提高安全性；2. 保障系统稳定运行，降低故障率；3. 满足用户个性化需求，提高用户体验。
三、施工准备1. 施工图纸及资料：根据现场实际情况，进行门禁系统设计，提供施工图纸及相关资料；2. 施工人员：组织具备相关资质的施工队伍，进行门禁系统安装；3. 施工材料：选用符合国家标准的门禁设备、线缆、配件等；4. 施工工具：冲击钻、螺丝刀、扳手、水平尺、钢尺、电工组合工具等。
四、施工步骤1. 现场勘查：了解现场环境、设备需求，确定门禁系统类型及数量；2. 设备安装：（1）门禁控制器安装：根据施工图纸，将门禁控制器安装在指定位置，确保通风良好；（2）读卡器安装：将读卡器安装在门框上，距离地面1.2～1.4m，避免安装在金属面上；（3）电控锁安装：将电控锁安装在门上，确保安装牢固；（4）其他设备安装：根据需求，安装门禁系统中的其他设备，如报警器、摄像头等；3. 线缆敷设：（1）布线：根据施工图纸，进行线缆敷设，尽量避开电力电缆，采用整根网线；（2）接线：将线缆连接至门禁控制器、读卡器、电控锁等设备，确保连接牢固；4. 系统调试：对门禁系统进行调试，确保各设备运行正常，满足使用需求；5. 系统验收：完成施工后，组织相关部门对门禁系统进行验收，确保系统稳定、安全、可靠。
五、施工注意事项1. 施工过程中，确保施工人员安全，遵守安全操作规程；2. 安装设备时，注意设备之间的间距，避免相互干扰；3. 线缆敷设时，注意线缆的保护，避免损坏；4. 系统调试过程中，注意参数设置，确保系统稳定运行；5. 施工完成后，对施工现场进行清理，确保环境整洁。
六、施工进度安排1. 施工前期：2天；2. 施工阶段：5天；3. 系统调试及验收：2天。
门禁系统设备安装规范V
中兴力维门禁系统安装工艺规范（控制器、读卡器、电控锁）V1.02008年1月10日深圳中兴力维技术有限公司发 布目 录前言 (3)一、智能门禁控制器安装、接线规范 (4)1．1、控制器安装方法 (5)1．2、布线工艺规范 (5)1．2．1、取电 (5)1．2．2、布线工艺要求 (6)1．3、设备安装位置 (7)1．4、安装注意事项 (8)1．5、安装步骤说明 (8)二、读卡器的安装 (9)2．1、感应头安装方法 (9)2．2、感应头安装位置 (10)2．3、感应头布线工艺要求详见门禁布线工艺要求 (10)三、电控锁安装规范 (11)3．1、智能脉冲锁安装规范 (11)3．1．1、安装步骤 (11)3．1．2、安装注意事项 (16)3．1．3、安装过程所需工具介绍 (18)3．1．4、锁扣类型及型号介绍 (19)3．2、磁力锁的安装接线规范 (20)3．3、电插锁安装规范 (22)四、智能门禁系统应用示意图...................................错误！未定义书签。
前言本规范是为指导和规范工程人员进行门禁系统安装的作业指导本规范由中兴力维技术限公司工程管理部提出归口。
本规范起草部门：工程管理部。
本规范主要起草人：本规范批准人：本规范于 2008年2月首次发布。
一、智能门禁控制器安装、接线规范门禁系统组成：9处理与控制单元部分9包括门禁控制器、控制器的电源部分9身份识别单元部分主要由读卡器组成9电锁与执行单元部分电锁与执行单元部分包括各种电子锁具、三辊匝、挡车器等控制设备9传感与报警单元部分传感与报警单元部分包括各种传感器、探测器和按钮等设备9线路及通讯单元部分门禁控制器应该可以支持多种联网的通讯方式，如RS232、485或TCP/IP等9管理与设置单元部分管理与设置单元部分主要指门禁系统的管理软件、发卡与权限管理1．1、控制器安装方法a．控制器应尽量装在房屋内，以减少人为破坏的机会。
施工门禁管理制度内容
施工门禁管理制度内容第一章总则第一条为规范施工现场的进出管理，保障施工现场的安全和秩序，维护项目的正常进行，特制定本制度。
第二条本制度适用于所有项目施工现场的门禁管理工作。
第三条施工门禁管理应符合国家相关法律法规、规章制度以及本单位的规定。
第四条施工门禁管理工作应坚持“安全第一，预防为主”的原则，通过科学合理的管理手段，有效保障施工现场的安全。
第五条本制度内容由项目管理部门负责解释和执行，所有参与施工门禁管理的人员都应予以遵守。
第二章施工门禁管理的基本要求第六条项目施工现场的门禁管理工作应明确责任岗位和管理权限，形成完善的门禁管理体系。
第七条项目施工现场的门禁设备应保证正常运行，确保进出人员的身份和信息可控可查。
第八条项目施工现场的门禁管理应根据实际需要设立进出口，并确定进出口的开放时间和方式。
第九条项目施工现场的门卫人员应经过专门培训，熟悉相关规定和流程，保证门禁管理工作的正常运行。
第十条项目施工现场的门禁管理应配备必要的设备和工具，确保门卫人员的工作效率和准确性。
第十一条项目施工现场的门禁管理应加强与各相关部门的沟通协调，共同维护施工现场的安全和正常秩序。
第三章施工门禁管理的具体措施第十二条项目施工现场的门卫人员应严格执行进出制度，保证出入人员的合法身份和相关手续。
第十三条项目施工现场的门卫人员应随时保持警惕，注意观察进出人员的行为举动，确保施工现场的安全。
第十四条项目施工现场的门卫人员应及时记录进出人员的信息，并留存相关资料，以备日后查证。
第十五条项目施工现场的门卫人员应严格按照规定的流程和程序执行门禁管理工作，不得擅自放行进出人员。
第十六条项目施工现场的门卫人员应加强巡逻检查，确保施工现场的安全设施完好有效，及时发现并处理安全隐患。
第十七条项目施工现场的门卫人员应积极配合项目管理部门和相关部门的工作，做好施工现场的门禁管理工作。
第四章施工门禁管理的监督与考核第十八条项目管理部门应定期对施工门禁管理工作进行检查和评估，发现问题及时整改并追究相关责任。
门禁系统施工布线

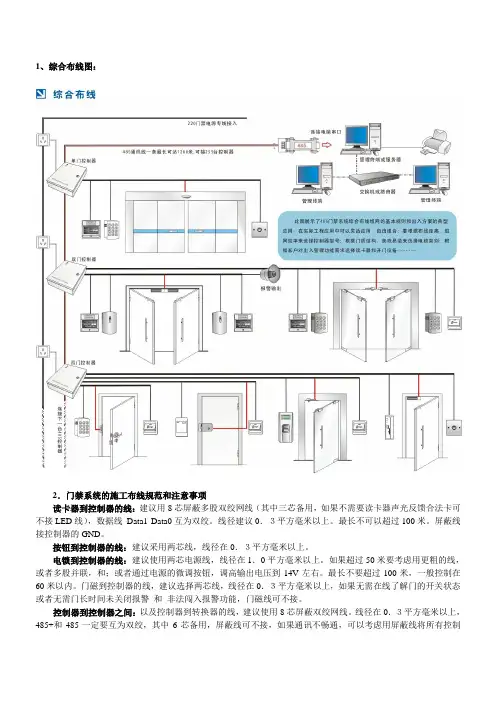

1、综合布线图：2．门禁系统的施工布线规范和注意事项读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞。
线径建议0．３平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0．３平方毫米以上。
电锁到控制器的线：建议使用两芯电源线，线径在1．0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米，一般控制在60米以内。
门磁到控制器的线，建议选择两芯线，线径在0．３平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0．３平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过请选用485HUB或者中继器来改善通讯环境。
3．布线说明所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1．45米，可以根据客户的使用习惯，适当增加或者降低。

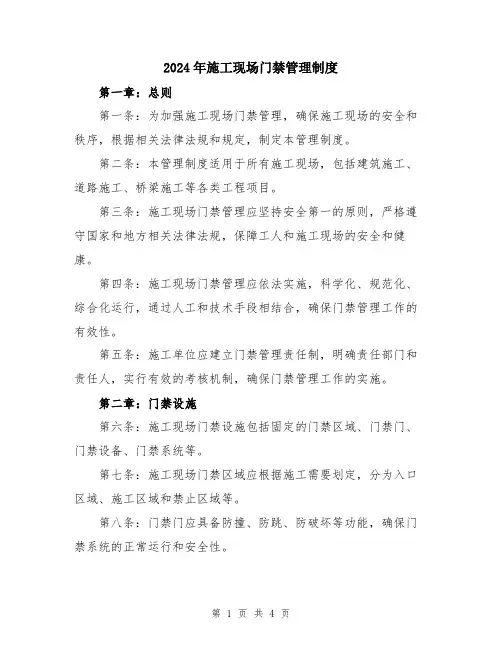

2024年施工现场门禁管理制度
