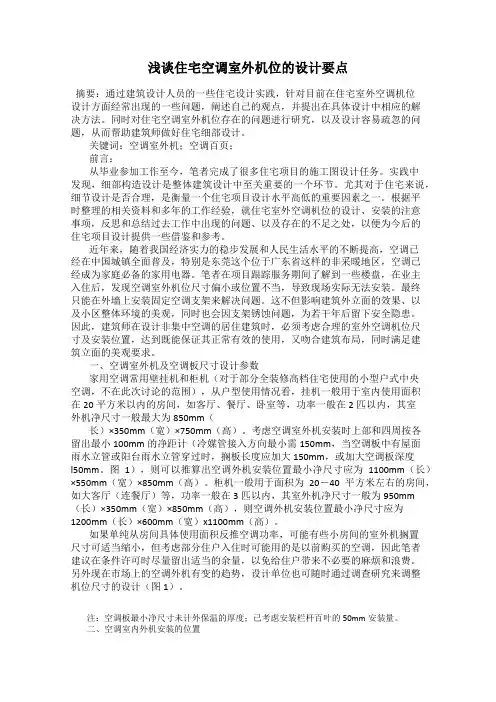

空调室外机位的设计要点

----整理：HZS技术工作室

一、空调规格及空调板设计的技术参数

二、空调位基本通风要求

三、空调百叶效果控制及选择

四、空调板布置、管线设计及安装

五、附录《住宅典型空调位评价参考》

一、空调规格及空调板设计的技术参数

注：

1、空调板最小净尺寸未计外保温的厚度；已考虑安装栏杆百叶的50mm安装

量；

2、室外机上部和四周按各留出最小100mm的净距计(冷媒管接人方向最小需

150mm，宜大于200mm)；多机位平行摆放时，两机间间距不应小于200；

3、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大

150mm，或加大空调板深度l50mm。

二、空调机位基本通风要求

三、空调百叶效果控制及选择

空调百叶有以下几种常用形式进行装饰，并设活动扇，便于安装：防雨百叶、一字百叶、矩管或金属格栅、栏杆百叶。当采用百叶或矩管时，百叶挡板宽度宜≥40，净垂直间隔宜≥60。穿孔板不太常用，当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。

2、“一”形百页：对三层以上的空调机体遮挡完全，立面效果优良（下

图），且比 Z形百页通风效果明显提升。百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。需在空调位内另设排水系统。

3、矩管百页：从右图实例（龙湖·大城小院）可以看到，由于矩管具有一

定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。矩管材料可以用氟碳铝合金管或防腐木条。矩管规格宜为60*20~30，空隙间隔宜不小于60。矩管的深度过小则如下图（万科·水晶城）机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。百页单方成本约350元，在满足项目总体成本的前提下（特别是高档楼盘）可尽量选用。

4、栏杆百页：对散热有利，造型美观，但造价较高，建议有条件选用。

四、空调板布置、管线设计及安装

1、空调板布置

1.1 空调室外机的安装及维修应安全方便，室外机挑板应尽量靠近窗洞设置，可开启的窗户离空调室外机位一侧不大于1200mm时视为易于进行安装及维护。尽量避免设在山墙面，或距离窗口较远处。否则，需要用高空吊篮或蜘蛛人安装，增加安装成本（50元/台）。

1.2 空调室外机旁的外窗应考虑窗的开启扇设置位置的开启方向对空调室外机安装的方便性。

1.3 空调室外机位设在建筑形体凹槽内时，需考虑对凹槽内窗户的影响，如凹槽距离过近（小于1800）须相对设置时，空调室外机位应相互错位。

1.3 空调板的地漏设在靠内边缘靠近冷凝水管处，注明排水方向，坡度1%。

1.4 空调室内机位应结合室内家具合理布置，避免近距离直接吹向人体。户型单元平面图应绘制家具布置图并确定室内机位置及安装高度。

1.5 室内外机距离不宜过长。标配冷媒管长度:3.6m，室内机与室外机连接的冷媒管总长度最佳距离为5~10m（超过10m需选用大一个规格的空调，或追加冷媒量及加大管径）。

2、管线（道）设计

2.1 空调冷媒管穿外墙的预留洞口尺寸：客厅处洞Φ90，洞中心距地200（柜机）；卧室及其他处洞Φ75，洞中心距地2200（挂机）；洞中心水平距最近墙边200；洞口内外做PVC套管，向外倾斜10度，内外高差为20，管口与外墙内外建筑完成面齐平。

2.2 空调冷媒管不得穿越客厅、卧室等主要房间。如不得不穿越其他房间，必须控制在卫生间、厨房、储藏室等辅助房间内，注意该类房间层高对留洞高度的影响，以保证冷凝水排除顺畅。

2.3 冷凝水管宜单独设置，尽量不预埋。如设专门地漏或三通，冷凝水管可与阳台雨水立管合用。冷凝水管不得与屋面雨水管合用。

2.4 预留的冷凝水接口严禁高于空调机位，否则冷凝水无法排放。应注意排水口的标高关系，略低于空调机位，并将排水口预留到机位内。

2.5 空调冷媒管穿外墙留洞洞口与空调冷凝水管应错位布置，互相不遮挡。当放置两台或多台空调时，应合理组织布置空调冷凝水管位置。

2.6 在空调室外机位内的所有立管，如冷凝水立管及雨水管，应设在空调外机阀嘴一端的墙体上，不得位于空调机侧面、背面进风方向的墙体上，并注意避让冷媒管穿墙套管的位置。

2.7 电气设计：挂机插座位于空调洞正上方，洞口上边缘到插座下边缘间距100；柜机插座位于空调洞正上方，高度与其他普通插座相同。

冷凝水管过于贴近电源暗盒安装，不易封堵密实，容易产生凝结水；电视机位置不应设在空调下方，避免漏水产生影响。

4、住宅的空调安装

4.0.1 空调室内外机应安装在远离热源和易燃气体的地方。

4.0.2 空调室外机安装时，应尽量靠近百页。

4.0.3 室内机与室外机连接的冷媒管总长度不应超过6m，需在安装时重点加强冷媒管外包材料的保温性。

4.0.4 空调室内机安装，上部距天花板最小净间距150，侧面距墙体最小间距150，下部距地面最小间距2000。

4.0.5 空调室内外机安装中，管道长度宜尽量短，不宜有直角弯，弯角不宜过多，远离热源，防鼠咬，注意隐蔽。

五、附录1.住宅典型空调位评价参考

类型缺点优化策略

窗边1（窗侧）1.不便于递

送，及室外

作业；

2.单面回风

形式，不利

于散热；

3.室内空调

机位置布置

不合理。

1.窗边设50边

沿，有利于室

外作业；

2.在左侧墙体

下方开洞，形

成双面回风；

3.避免空调出

风口正对床

头。

窗边2（窗下）1.不利于室

外作业；

2.冷凝管设

置在室内；

3.室内空调

机位置布置

不合理。

1.控制窗扇开

启方向，窗边

设50边沿有利

于室外作业；

2.冷凝水管，

冷媒管设置在

室内，占用室

内使用面积，

影响室内效
