室外空调机位设计指引

II
空调室外机位的尺寸大小问题
1.4 格力日立空调预留空间 日立、格力家用分体空调战略协议，其室外机放置时所需最小预留空间 如下表： 格力空调产品室外机空间建议预留尺寸 产品类型
【缺陷分类 】
【尺寸大小 】
【安装位置 】
外机实际最大尺寸 (高×宽×深)(mm) 540×848×320
700×1018×412
8、室内机空调冷媒管洞口、冷凝水洞口、插座位置应对应。 9、针对(户室中央空调)空调管线走向、留洞进行开孔设计并 审核
10、户型及装修设计时尽量考虑独立空调机位空间；无法避免时应考 虑分体式空调，冷凝水自由排放在阳台上可通过装修隐蔽
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
11、放置在凹角的室外机不得对吹。
4
空调机位安全隐患设计原则
【缺陷分类 】
1、室外机的散热口方向宜背离门窗洞口，且外侧不应有封闭构筑 物阻挡。
2、采用水平格栅和百叶挡板做法，百叶间距90mm； 如果空调室外机两侧无遮挡物时百叶倾斜角取30度； 如果空调室外机两侧有遮挡物时百叶倾斜角取20度； 百叶的开孔率不小于80%。 采用扣板等固定形式空调档板 3、室外机空调位冷凝水应做好排水措施，可根据排水方向在露台 或阳台上设置排水浅沟至地漏
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
原则9：户型及装修设计时尽量考虑独立空调机位空间；无法避免 时应考虑分体式空调，冷凝水自由排放在阳台上可通过装修隐蔽
III
空调安装位置问题
10 空调室外机安装位置原则小结
【缺陷分类 】
【尺寸大小 】
1、避开管道与空调机位相邻；如空调位处必须有管道时，设计时应考 虑对于室外机冷媒管和建筑排水管尽量分布在设备两侧，同时避免管 道交叉管道对空调位置的影响而预留空间; 2、空调机位设置应从安装及维修工作角度考虑其位置和设置的合理性 （设置在有窗有洞部位附近，操作可达性） 3、需考虑对其它功能正常使用的影响（如对阳台吹风）； 4、考虑对装修的不利影响（如跨门窗过道卫生间）；
III
空调安装位置问题
6
案例
自家管道不得放置在别人户内空间
202客厅空调孔
【缺陷分类 】
202客厅空调孔
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
202侧面赠送露台
原则6：空调冷凝水管道不得放置在公共空间或其他户内。
III
空调安装位置问题
7.1
案例
空调位与插座不对应，使用不便
【缺陷分类 】
1.4 案例一
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
如果双层空调板均为挂室空调服务，上层空调板（混凝土板）需要 预留冷媒、冷凝管的下行留洞。
III
空调安装位置问题
2.1
案例 室外机不应安装在 不开窗的山墙上。
【缺陷分类 】
空调室外机无法安装了！
【尺寸大小 】
【安装位置 】
室外空调机位设计指引
目录
I
空调室外机位缺陷投诉分类
II
空调室外机位的尺寸大小
III
空调室外机位的安装位置
IV
空调室外机位的安全隐患
V
空调室外机位的美观问题
I
空调缺陷及投诉分类
【缺陷分类 】 根据对以往做过的万科项目关于空调缺陷及投诉的统计，分 为以下几个方面： 1。跟空调室外机位的尺寸大小相关 2。跟空调室外机的安装位置相关 3。跟空调室外机位的安全隐患相关 4。跟空调室外机位的美观相关
【安装位置 】
【安全隐患 】
【美观问题 】
5、室内外机距离不得大于10米，否则效率严重下降且影响装修；
6、空调冷凝水管道不得放置在公共空间或其他户内；
III
空调安装位置问题
10 空调室外机安装位置原则小结
【缺陷分类 】
7、放置在凸窗处的室外机，必须校核凸窗间的高度是否满足 室外机高度要求。 落地凸窗上不允许放置空调室外机，2900 层高的住宅，凸窗上不建议放置空调室外机。
格栅通风面积不 宜小于80%
IV
空调机位安全隐患问题
2.2 空调档板形式及开孔率
【缺陷分类 】
所有空调挡板采用螺丝固定 不便于拆装
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
立面
平面
侧面
侧面
原则2：采用水平格栅和百叶挡板做法，百叶间距90mm； 如果空调室外机两侧无遮挡物时百叶倾斜角取30度； 如果空调室外机两侧有遮挡物时百叶倾斜角取20度； 百叶的开孔率不小于80%。 采用扣板等固定形式空调档板
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
III
空调安装位置问题
8
案例
结构梁未预留（户式中央空调）空调孔
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
原则8：施工图阶段应针对空调管线走向进行开孔设计并审核
III
空调安装位置问题
9
案例
【缺陷分类 】
空调外机置于阳台占用业主的使用空间和造成生活不便，另外 排水问题也不好处理
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
II
空调室外机位的尺寸大小问题
1.1 案例
空调位过小，无法放置室外机（案例）
【缺陷分类 】
【尺寸大小 】
【安装位置 】
80cm
【安全隐患 】
【美观问题 】
7cm 90cm
95cm
平面示意图
空调位过小，成 了无用的摆设
空调位不得小于1200 （宽）X600（深）
【尺寸大小 】
分类 室外机匹数 1HP 家用分体空调 1.5HP 2HP 3HP 适用房间面积 （m2） 8～12 12～18 18～25 25～35
【安装位置 】
【安全隐患 】
【美观问题 】
注：详见附件1《室外机安装尺寸图》和附件2《图集－分体式空调器安装》
室外机安装尺寸图
图集－分体式空调 器安装
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
1200X600是常用的空调室外机位设计尺寸，但常常在外墙处布置一排 雨水管、排水管；这样实际空调室外机的有效安装深度只有350mm。 因此雨水管、排水管尽量竖向布置在空调板侧墙处。
III
空调安装位置问题
1.2 案例二 管道影响室 外机放置
II
空调室外机位的尺寸大小问题
1.2 案例
空调位处5面封闭，引起室外机死机（案例）
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
5面封闭，空间应不小 于1200X800X600
II
空调室外机位的尺寸大小问题

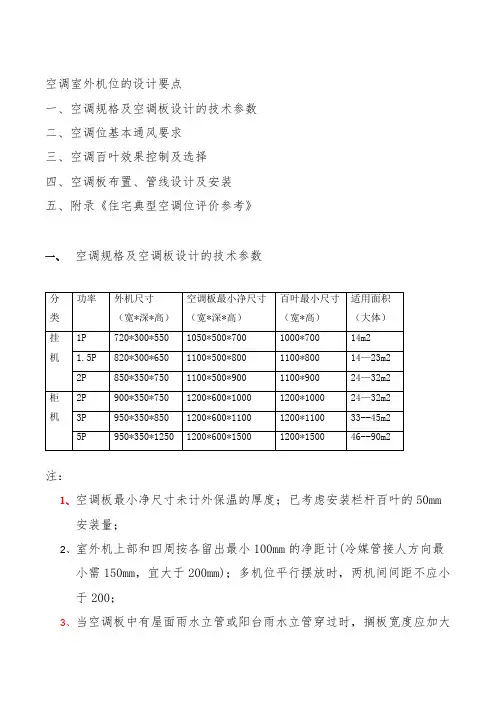

1.3 空调室外机预留空间
【缺陷分类 】
家用分体空调室外机安装的最小预留空间如下表： 室外机安装 预留尺寸（高×宽 ×深）mm 710×1200×600 710×1200×600 1150×1450×600 1150×1450×600
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
III
空调安装位置问题
1.1 案例一
空调位处有多根管道，空调机已无空间安装：
【缺陷分类 】
【尺寸大小 】
管道影响室 外机放置
【安装位置 】
【安全隐患 】
【美观问题 】
III
空调安装位置问题
1.1 案例一 雨水管的安装尺寸是常常被忽略的问题,雨水管距墙尺寸如下图; 设计中雨水管中心距墙中线尺寸常设计为250mm,墙体按200mm 设计,只有外保温厚度为50mm时(100+50+10+40+50)此数值才合适 保温加厚雨水管中心距墙中线尺寸需增加。
空调孔 空调孔
【尺寸大小 】
【安装位置 】
【安全隐患 】
插座 插座
【美观问题 】
空调孔与插座不对应
III
空调安装位置问题
7.2
案例ห้องสมุดไป่ตู้
【缺陷分类 】
客厅空调紧靠墙面，造成开关面板被遮挡，不宜使用。
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
空调、开关与墙面距离太近
原则7：室内机空调冷媒管洞口、冷凝水洞口、插座、开关位置应对应
【安装位置 】
【安全隐患 】
【美观问题 】
排风受遮挡
室内
原则1：室外机的散热口方向宜背离门窗洞口，且外侧不应有封闭构筑 物阻挡。
IV
空调机位安全隐患问题
2.1
案例
【缺陷分类 】
阳光直射空调位，造成空调周边环境温度过高，空隙率小于70%， 引起室外机死机
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
建议室外机空间 最小预留尺寸(高×宽×深)(mm) 710×1200×600
950×1400×600
【安全隐患 】
壁挂机
立柜机
【美观问题 】
日立空调产品室外机空间建议预留尺寸 产品类型
外机实际最大尺寸 (高×宽×深)(mm) 570×840×300
935×980×390
建议室外机空间 最小预留尺寸(高×宽×深)(mm) 750×1200×600
客厅空调排水管在阳 台中的裸露处
【安装位置 】
【安全隐患 】
【美观问题 】
原则2：前期户型设计时候应尽量考虑缩短外露管线，无法避免时 应采取隐蔽式管线设计。
V
空调机位美观问题
2
小结
【缺陷分类 】
1、设计时应考虑空调冷媒管、冷凝水管对建筑外立面的影响。 2、前期户型设计时候应尽量考虑缩短外露管线，无法避免时 应采取隐蔽式管线设计。
预留冷媒管洞 雨水管
预留冷媒管洞 雨水管
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
平面一
平面二
原则1：避开管道与空调机位相邻；如空调位处必须有管道时，设计时 应考虑对于室外机冷媒管和建筑排水管尽量分布在设备两侧，同时避 免管道交叉管道对空调位置的影响而预留空间;
III
空调安装位置问题
1150×1400×600
壁挂机
立柜机 风管机
II
空调室外机位的尺寸大小问题
1.5 空调室外机预留空间原则小结
【缺陷分类 】
1、空调位(净空)不得小于800X1200X600(高X宽X深)； 2、应考虑外保温的厚度、挡板尺寸以及施工误差等因 素，空调外机每相邻外墙外保温一侧，在以上要求的空 调机安装尺寸基础上+70mm。
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
V
空调机位美观问题
1
案例
【缺陷分类 】
冷媒管对建筑外立面影响严重
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
原则1：设计时应考虑空调冷媒管、冷凝水管对建筑外立面的影响。
V
空调机位美观问题
2
案例
【缺陷分类 】
【尺寸大小 】
阳台空调管线明显， 影响居住生活感受
【安装位置 】
【安全隐患 】
【美观问题 】
III
空调安装位置问题
4.2
案例
室内外机距离过远，对装修影响比较大
【缺陷分类 】
【尺寸大小 】
餐厅 厨房 餐厅
【安装位置 】
【安全隐患 】
【美观问题 】
地下室
工人 房 厨房
原则4： 1、考虑对装修的不利影响（如跨门窗过道卫生间）； 2、室内外机距离不得大于10米，否则效率严重下降且影响装修；
IV
空调机位安全隐患问题
3
案例
【缺陷分类 】
【尺寸大小 】
毛坯别墅空调外机位处空调孔设置与下水的方向相反，空调工 作后冷凝水会沿露台或阳台留入地漏，造成不便；
【安装位置 】
【安全隐患 】
【美观问题 】
原则3：室外机空调位冷凝水应做好排水措施，可根据排水 方向在露台或阳台上设置排水浅沟至地漏
IV
空调机位安全隐患问题
【安全隐患 】
【美观问题 】
III
空调安装位置问题
2.2
案例
【缺陷分类 】
将空调放置在设备房中，但安装在设备房二层，设备安装及维护困难。 空调位百叶过大，没考虑安装是否方便，造成空调安装困难。
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
无安装空间
百叶过大，拆卸困难
原则2：空调机位设置应从安装及维修工作角度考虑其位置和设 置的合理性（设置在有窗有洞部位附近，操作可达性）
【缺陷分类 】
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
III
空调安装位置问题
1.3 排水地漏及冷媒管洞布置 通常情况下室外机为右侧接管（面对室外机正立面），故室外机的管 道进户墙洞宜留在室外机的右侧，排水地漏及附近的雨水管宜设置在 外机平台的左侧以避免管道之间的相互影响（详见下图）。
IV
空调运行安全问题
1.1
案例
【缺陷分类 】
设计的空调位造成空调通风不良，引起室外机死机
【尺寸大小 】
【安装位置 】
【安全隐患 】
室外机排 风受遮挡
【美观问题 】
阳台
IV
空调运行安全问题
1.2
案例
【缺陷分类 】
空调位设置在室内，受窗的遮挡，热气又吹回到室内（空调位必须 放置在室外）
【尺寸大小 】
III
空调安装位置问题
3
案例
【缺陷分类 】
空调机对阳台吹风，影响阳台使用
【尺寸大小 】
【安装位置 】
【安全隐患 】
【美观问题 】
室外机对阳台吹风
原则3：需考虑对其它功能正常使用的影响（如对阳台吹风）；
III
空调安装位置问题
4.1
案例
室内外机跨过道，装修困难
【缺陷分类 】
室内外机 跨过道
【尺寸大小 】
