内窥镜发展史_PPT课件
内窥镜图像PPT课件
光学内镜
17
电子内镜
18
电子内镜
19
电子内镜
20
医用内窥镜分类--按其功能分类
用于消化道的内镜 用于呼吸系统的内镜 用于腹膜腔的内镜 用于胆道的内镜 用于泌尿系统的内镜 用于妇科的内镜 用于血管的内镜 用于关节的内镜
21
医用内窥镜——消化道
胃镜
直肠镜
22
医用内窥镜——呼吸系统
9
半屈式内镜阶段（1932～1957）
10
光导纤维内镜阶段（1957年至今）
1954年，英国的Hopkins和Kapany发明了光导纤维技术。 1957年，Hirschowitz及助手在美国胃镜学会上展示了自
行研制的光导纤维内镜。 60年代初，日本Olympas厂在光导纤维胃镜基础上，加装
显示出受检脏器的彩色粘膜图像。
35
医用电子内窥镜
——临床应用上的优点
大大提高了诊断能力。电子内窥镜具有很高的分辨能力， 可以观察到胃粘膜的微细结构；内镜视野宽阔，前端的 弯曲角度大，避免了盲区。
可利用电视信息中心调整红、蓝、绿不同颜色去观察不 同的组织结构，从而达到各种组织结构的最佳分辨能力。
5
硬式内镜阶段（1806～1932）
硬式内镜由德国人Philipp Bozzini首创，由一花瓶 状光源、蜡烛和一系列镜片组成，主要用于膀胱 和尿道检查。
1895年Rosenhein研制的硬式内镜由3根管子呈同 心圆状设置，中心管为光学结构，第二层管腔内 装上铂丝圈制的灯泡和水冷结构，外层壁上刻有 刻度反应进镜深度。
喉内窥镜
小儿支气管镜
23
医用内窥镜——胆道
胆道镜
24
医用内窥镜——泌尿系统
医用内窥镜详细介绍ppt课件
5、 CCD图像传感器介绍： 5.1 简介
CCD是电子内窥镜的核心器件，其以电荷耦合的方式将光信号转变为电 信号，并传送到视频处理器从而完成图像的传送和再生。 5.2 技术参数 5.2.1 摄像头尺寸：1/2寸 1/3寸 1/4寸---指靶面的对角线尺寸。 5.2.2 像元总数：44万 5.2.3 水平扫描：480Line。 5.2.4 最低照度:3lux。 5.2.5 信噪比：大于50dB。 5.2.6 色彩：彩色、黑白。
视向角
视场角
10.1.2 工作长度
10.1.3 目镜外径
10.2 光学性能
视场角、视向角、像素数或分辨率（规定工作距）、
清晰范围、畸变、断丝数和分布、照明质量。
10.3 机械性能
10.3.1 密封性
10.3.2 表面质量
10.3.3 弯曲
10.4 耐腐蚀能力
10.5 电绝缘
D＞0
D=0
D＜0
畸变图
10.6 生物相容性
3
医电事业部是飞秒公司的核心部门之一，拥有一支医疗器械专业技 术队伍和一整套研发、生产设备，并依据YY/T0287-2003质量管理标准 进行管理，事业部内部设有销售部，售后服务部，生产部，技术研发部， 品质部。医电事业部主要从事特种医用内窥镜等医疗产品的开发、生产、 销售。
NLX-II内窥式流产吸引系统是飞秒公司医电部研制开发出的全新妇 科用医疗仪器。已批量销售。
不锈钢管
传像光纤 硅橡胶软管
不锈钢管
软性传像束（两头为硬端）
像元总数约11000 像元总数约5000
21
5.5、硬性传像束
制作要求：将拉制为成品的较粗的单丝，有序排列，一一对应后捆扎在一 起再进行拉制。 优点：在使用中不易断丝，使用寿命长， 分辨率高。 缺点：硬质结构不能弯曲，成本高。
内窥镜的发展
内窥镜的发展1. 简介内窥镜是一种医疗设备，用于检查和治疗人体内部的疾病。
它通过插入柔软的管道、光纤和摄像头等工具，可以观察和操作人体内部的器官和组织。
内窥镜技术的发展在医疗领域起到了革命性的作用，为医生提供了更准确、便捷和无创的诊断和治疗方式。
2. 发展历程内窥镜的发展可以追溯到19世纪末。
最早的内窥镜是由德国医生Antonin Jean Desormeaux于1853年发明的。
他使用了一根细长的管道和一个小型的煤气灯来观察尿道和膀胱。
随后，医生们开始尝试使用内窥镜观察其他器官和组织。
20世纪初，内窥镜技术得到了进一步的发展。
德国医生Rudolf Schindler于1901年发明了一种可以插入胃部的内窥镜。
这种内窥镜使用了光纤和电灯泡，使医生能够清晰地观察胃部的情况。
此后，内窥镜逐渐应用于其他器官的检查和治疗。
随着科技的进步，内窥镜的发展进入了一个新的阶段。
20世纪60年代，日本医生朝永振一郎发明了一种可以插入胃肠道的纤维内窥镜。
这种内窥镜使用了光纤束，使医生能够将图像传输到显示屏上，从而更方便地观察。
此后，内窥镜的应用范围不断扩大，包括胃肠道、呼吸道、泌尿道等。
近年来，随着数字技术的发展，内窥镜技术进一步提升。
数字内窥镜可以将图像传输到计算机上，医生可以通过软件进行图像增强和分析。
此外，还有一些新型内窥镜，如胶囊内窥镜，可以被患者吞咽进入消化道，无需外科手术。
3. 应用领域内窥镜技术在医疗领域有广泛的应用。
以下是一些常见的应用领域：3.1 胃肠道内窥镜可以用于检查胃肠道的疾病，如胃溃疡、结肠炎、肠息肉等。
医生通过插入内窥镜，观察胃肠道的情况，并进行病变的切除、活检等治疗操作。
3.2 呼吸道内窥镜可以用于检查呼吸道的疾病，如支气管炎、肺癌等。
医生通过插入内窥镜，观察呼吸道的情况，并进行病变的切除、活检等治疗操作。
3.3 泌尿道内窥镜可以用于检查泌尿道的疾病，如膀胱炎、结石等。
医生通过插入内窥镜，观察泌尿道的情况，并进行病变的切除、活检等治疗操作。
《内窥镜发展史》课件
内窥镜还可以用于产品质量检测。在 制造过程中，通过内窥镜可以直接观 察产品内部结构，确保产品质量符合 标准。
其他领域
考古学
在考古学领域，内窥镜可用于观察文 物内部结构，为文物鉴定和研究提供 重要依据。
环保领域
在环保领域，内窥镜可用于观察河流 、湖泊等水域的污染情况，为污染治 理提供帮助。
古代内窥镜概念的影响
这些早期的探索为后来的内窥镜发展奠定了基础，提供了思 路和灵感。
近代内窥镜的探索
近代内窥镜的探索
随着科学技术的发展，人们开始尝试制造能够观察人体内部结构的工具。最早的尝试可能是16世纪意大利科学家 Francesco Maria Grimaldi使用简单的管道来观察膀胱和尿道。
《内窥镜发展史》 ppt课件
目录
• 内窥镜的起源 • 内窥镜的发展历程 • 内窥镜的应用领域 • 内窥镜的未来展望 • 内窥镜的相关知识
01 内窥镜的起源
古代内窥镜概念
古代内窥镜概念
在古代，虽然还没有现代意义上的内窥镜，但人们已经开始 探索通过观察体内来诊断疾病的方法。例如，中医的脉诊和 舌诊，以及某些宗教或文化中的神圣仪式，如印度瑜伽中的 灵视等。
部结构。
内窥镜通常由镜身、透镜、光源、光导纤维等组成， 其中透镜是内窥镜的核心部件，能够将光线聚焦在目
标上，并将图像传输到外部设备上。
内窥镜的工作原理还包括图像处理技术，如数字信号 处理、图像增强等，以提高图像的清晰度和分辨率。
内窥镜的种类与选择
内窥镜的种类繁多，根据不同的应用领域可以分为消化道内窥镜、呼吸道内窥镜、 泌尿道内窥镜等。
在选择内窥镜时，需要根据具体的应用需求和患者的具体情况进行选择，如检查部 位、病变类型、患者年龄和身体状况等。
《内窥镜知识介绍》课件
纤维内窥镜有效应用的关键性能是成像水平，除要求物 镜有大视角、小畸变、高相对孔径和景深外，传像光纤质量 是纤维内窥镜成像质量和水平的主要贡献，其中传像光纤的 像素数是限制纤维内窥镜分辨极限的关键因素（对给定视场 而言）。高像素数传像光纤的制作，涉及单光纤芯直径制造 能力和成型技术。这类制造工艺有：热溶法等，排列工艺有： 单层合片法等，目前传像光纤最小芯径不足5微米。其他如 单光纤一致性质量、面形处理等也限制了传像光纤的质量。
飞秒公司简介
飞秒公司是中国科学院西安光学精密机械研究所与中化集团公司 发挥各自的优势而组建的一家高科技产业公司。成立于2001年7月， 注册资金8000万元，建设厂区约一万六千平方米。飞秒公司实行事 业部管理制，下设医电事业部、微小光学事业部、传感器事业部，主 营业务为生物医电、微小光学、光纤传感器等领域的研发、生产和销 售。公司通过了GB/T19001-2008质量体系认证和GB/T140002004 环境体系认证。
《内窥镜知识介绍》
飞秒光电科技(西安)有限公司近景照片一组 《内窥镜知识介绍》
一、前 言
随着科学技术的发展，医用内窥镜已经被广泛的应用于医疗领域， 它是人类窥视、治疗人体内器官的重要工具之一。内窥镜在200年多年 的发展过程中结构发生了4次大的改进，从最初的硬管式内窥镜（18061932）、半曲式内窥镜（1932-1957）到纤维内窥镜（1957以后）， 又到如今的电子内窥镜（1983年以后）。影像质量也发生了一次次质的 飞跃。最初德国人研制的第一台硬管内镜以烛光为光源，后来改为灯泡 作光源，而当今用LED照明，内镜获得的是彩色相片或彩色电视图像。 其图像已不再是组织器官的普通影像，而是如同在显微镜下观察到的微 观图像，微小病变清晰可辨，其影像质量已达到了较高的水平。医用内 窥镜在临床上的应用越来越普及，它正在向着小型化、多功能、高像质 发展。下面介绍一下医用内窥镜的分类、组成、结构、工作原理、临床 应用及发展趋势。

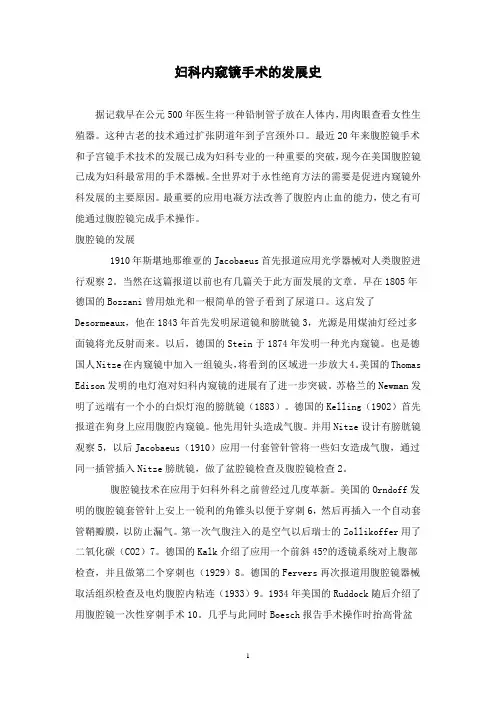

妇科内窥镜手术的发展史
妇科内窥镜手术的发展史据记载早在公元500年医生将一种铅制管子放在人体内，用肉眼查看女性生殖器。
这种古老的技术通过扩张阴道年到子宫颈外口。
最近20年来腹腔镜手术和子宫镜手术技术的发展已成为妇科专业的一种重要的突破，现今在美国腹腔镜已成为妇科最常用的手术器械。
全世界对于永性绝育方法的需要是促进内窥镜外科发展的主要原因。
最重要的应用电凝方法改善了腹腔内止血的能力，使之有可能通过腹腔镜完成手术操作。
腹腔镜的发展1910年斯堪地那维亚的Jacobaeus首先报道应用光学器械对人类腹腔进行观察2。
当然在这篇报道以前也有几篇关于此方面发展的文章。
早在1805年德国的Bozzani曾用烛光和一根简单的管子看到了尿道口。
这启发了Desormeaux，他在1843年首先发明尿道镜和膀胱镜3，光源是用煤油灯经过多面镜将光反射而来。
以后，德国的Stein于1874年发明一种光内窥镜。
也是德国人Nitze在内窥镜中加入一组镜头，将看到的区域进一步放大4。
美国的Thomas Edison发明的电灯泡对妇科内窥镜的进展有了进一步突破。
苏格兰的Newman发明了远端有一个小的白炽灯泡的膀胱镜（1883）。
德国的Kelling（1902）首先报道在狗身上应用腹腔内窥镜。
他先用针头造成气腹。
并用Nitze设计有膀胱镜观察5，以后Jacobaeus（1910）应用一付套管针管将一些妇女造成气腹，通过同一插管插入Nitze膀胱镜，做了盆腔镜检查及腹腔镜检查2。
腹腔镜技术在应用于妇科外科之前曾经过几度革新。
美国的Orndoff发明的腹腔镜套管针上安上一锐利的角锥头以便于穿刺6，然后再插入一个自动套管鞘瓣膜，以防止漏气。
第一次气腹注入的是空气以后瑞士的Zollikoffer用了二氧化碳（CO2）7。
德国的Kalk介绍了应用一个前斜45?的透镜系统对上腹部检查，并且做第二个穿刺也（1929）8。
德国的Fervers再次报道用腹腔镜器械取活组织检查及电灼腹腔内粘连（1933）9。
内窥镜的发展
内窥镜的发展1. 概述内窥镜是一种医疗器械，用于检查人体内部器官的工具。
它通过将一根细长的管状器械插入体内，将图像传输到显示屏上，从而帮助医生诊断和治疗疾病。
内窥镜的发展经历了多年的演变和创新，不断提高了医疗诊断和治疗的效果。
2. 内窥镜的历史内窥镜的历史可以追溯到19世纪。
最早的内窥镜是由德国医生菲利普·博尔曼发明的，他使用一根细长的金属管插入患者的食道，通过光源照亮患者的胃部，并观察到胃的内部情况。
随后，内窥镜经历了多次改进和创新，包括改善图像质量、增加功能和减小尺寸等方面。
3. 内窥镜的类型内窥镜的类型多种多样，根据不同的用途和部位可以分为多个子类。
常见的内窥镜类型包括：- 胃镜：用于检查胃部和食道的内窥镜。
- 结肠镜：用于检查结肠和直肠的内窥镜。
- 支气管镜：用于检查呼吸道和肺部的内窥镜。
- 膀胱镜：用于检查膀胱和尿道的内窥镜。
- 胆道镜：用于检查胆道和胰腺的内窥镜。
- 关节镜：用于检查关节和骨骼的内窥镜。
4. 内窥镜的工作原理内窥镜主要由控制手柄、光源、图像传感器和显示屏等组成。
医生通过控制手柄上的按钮或旋钮，可以控制内窥镜的运动和角度。
内窥镜的光源通过光纤传输光线，照亮器官的内部。
图像传感器将器官内部的图像转换为电信号，并传输到显示屏上，医生可以通过显示屏观察到图像。
5. 内窥镜的发展趋势随着科技的不断进步，内窥镜的发展也在不断演进。
未来内窥镜的发展趋势主要包括以下几个方面：- 高清晰度图像：随着图像传感器技术的进步，内窥镜的图像质量将会越来越好，医生可以更加清晰地观察到器官的细节。
- 远程操作：通过远程操控技术，医生可以在远离患者的情况下进行内窥镜检查和手术操作，提高了医疗资源的利用效率。
- 智能化功能：内窥镜将会具备更多的智能化功能，如自动对焦、自动清洗和自动诊断等，提高了医生的工作效率和准确性。
- 微创技术：内窥镜的尺寸将会越来越小，从而减少对患者的创伤和疼痛，提高了手术的安全性和恢复速度。
《内窥镜发展史》课件
应用领域：医疗、工业、科 研等领域
发展趋势：智能化、微型化、 多功能化
其他类型的内窥镜
硬式内窥镜：用于检查人体内部器官，如胃镜、肠镜等 软式内窥镜：用于检查人体内部软组织，如膀胱镜、阴道镜等 电子内窥镜：通过电子成像技术，提供更清晰的图像 胶囊内窥镜：患者吞服胶囊，胶囊在体内拍摄图像，用于检查肠道等部位
古代内窥镜的概念源于中医 的“五运六内窥镜的初始形态
1806年，德 国医生 Philipp
Bozzini发明 了第一个内
窥镜
1853年，法 国医生Jean-
Pierre Bonnet发明 了第一个用 于临床的内
窥镜
1861年，德 国医生Adolf
Kussmaul 发明了第一 个用于胃部 检查的内窥
05
内窥镜在医学领域的应用
内窥镜在消化系统诊断中的应用
胃镜：用于检查胃部疾病，如胃炎、胃溃疡等 肠镜：用于检查肠道疾病，如肠炎、肠息肉等 胆道镜：用于检查胆道疾病，如胆囊炎、胆结石等 胰腺镜：用于检查胰腺疾病，如胰腺炎、胰腺癌等 十二指肠镜：用于检查十二指肠疾病，如十二指肠炎、十二指肠溃疡等 食管镜：用于检查食管疾病，如食管炎、食管癌等
科研领域：用于 观察微观世界， 如细胞、分子等
安全领域：用于 检查危险物品， 如炸弹、毒品等
内窥镜技术的突破与创新
19世纪初，德国医生首次使用内窥镜进行手术 19世纪末，内窥镜技术开始应用于临床医学 20世纪初，内窥镜技术逐渐成熟，广泛应用于各种手术 20世纪中叶，内窥镜技术开始向微创方向发展 21世纪初，内窥镜技术开始向智能化、数字化方向发展 近年来，内窥镜技术在机器人手术、3D打印等领域取得突
06
内窥镜的优点与局限性
内窥镜的优点
脊柱内窥镜的应用及发展精品医学PPT课件
摘出的髓核
手术结束
.
现行椎间盘微创技术的不足
• 传统治疗方法：靶点射频、臭氧、胶原酶技术。 • 共同缺点：通过物理减压的理念实现手术，减压
效果往往不尽人意，容易引起医疗纠纷。 • 基层卫生机构已经开展，无法凸显医院技术层次。
大 的毫 减米 压电 空极 间无 。法
对 盘 内 形 成.
0.8
拓展功能之DISC-FX技术
.
手术器械
锥形扩张器
镜下环踞
.
专利器械
可变深机械臂抓钳 适用于不同靶向 分体式剥离器
.
使用ASAP的舒伯特手术简介
.
典型病例 大型脱垂病例
◆患者蒋某，L4\5突出间盘 进入椎管，接近L5S1部位 ◆马尾症状明显 ◆手术设计先行L4\5侧路，如 不成功再行L5S1后路向上
▲高位腰突病例少见 ▲多集中L4\5和L5S1
.
部分会员医院
.
吉林大学第一医院
兰州大学第二医院
空军总医院
帮助徐州中心医院与美国贝勒达成合作
.
国际项目合作
.
北京海淀医院
海淀区政府官网报道
常熟市卫生局暨常熟市第一人民医院
.
基金会部分专家
Anthoney Yeung博士，YESS脊柱微创技 术 创始人，世界脊柱微创协会创始人
John Chiu博士，Chiu氏脊柱微创技术 创创始人，世界脊柱微创协会创始人
.
与国际著名的罗马基金会合作
罗马基金会：专注消化领域的教育。 是国际功能性消化疾病国际标准 的创立者。
罗马基金会主席、国际著名胃肠专家、 . 美国北卡大学教授Douglas Drossman。
• 在NAMEF主席丁文京博士安排下RF主席Douglas Drossman与北京 301消化科达成合作意向，在301建立NAMEF和RF联合培训中心。
内窥镜知识介绍讲解 ppt课件
PPT课件
17
纤维内窥镜有效应用的关键性能是成像水平，除要求 物镜有大视角、小畸变、高相对孔径和景深外，传像光纤质 量是纤维内窥镜成像质量和水平的主要贡献，其中传像光纤 的像素数是限制纤维内窥镜分辨极限的关键因素（对给定视 场而言）。高像素数传像光纤的制作，涉及单光纤芯直径制 造能力和成型技术。这类制造工艺有：热溶法等，排列工艺 有：单层合片法等，目前传像光纤最小芯径不足5微米。其 他如单光纤一致性质量、面形处理等也限制了传像光纤的质 量。
PPT课件
4
医电事业部是飞秒公司的核心部门之一，拥有一支医疗器械专业技 术队伍和一整套研发、生产设备，并依据YY/T0287-2003质量管理标准 进行管理，事业部内部设有销售部，售后服务部，生产部，技术研发部， 品质部。医电事业部主要从事特种医用内窥镜等医疗产品的开发、生产、 销售。
NLX-II内窥式流产吸引系统是飞秒公司医电部研制开发出的全新妇 科用医疗仪器。已批量销售。
超声电子食道镜；纤维胃镜、电子胃镜、超声电子胃镜；纤维十二指肠镜、电 子十二指肠镜；纤维小肠镜、电子小肠镜；纤维结肠镜、电子结肠镜；纤维乙 状结肠镜和直肠镜。
2.2、用于呼吸系统的内窥镜：硬管式喉镜、纤维喉镜、电子喉镜；纤维 支气管镜、电子支气管镜；
2.3、用于腹膜腔的内窥镜：有硬管式、光学纤维式、电子手术式腹腔镜。
PPT课件
8
2.4、用于胆道的内窥镜：硬管式胆道镜、纤维胆道镜、电子胆道镜。
2.5、用于泌尿系统的内窥镜：2.5.1 膀胱镜：可分为检查用膀胱镜、输 尿管插管用膀胱镜、手术用膀胱镜、示教用膀胱镜、摄影用膀胱镜、小儿膀 胱镜和女性膀胱镜。2.5.2 输尿管镜。2.5.3 肾镜。
2.6、用于妇科的内窥镜：宫腔镜、人工流产镜等。
内窥镜发展史_PPT课件
含有光学系统的硬管内窥镜
❖ 内窥镜在泌尿生殖系统的成功应用，促使人们将其应用于 人体的其他部位。1881年Mikulicz和Leiter采用Nitze的硬 管光学系统成功地制成了第一个适用于临床的胃镜， 1898 年Killian制成并成功使用了第一个支气管镜。
二、半可屈式内窥镜
❖ 真正意义上的第一个半可屈式胃窥镜是由Schindler从1928 年起与器械制作师Wolf合作开始研制的，并最终在1932年 获得成功，定名为Wolf-Schindler式胃镜。其特点是前端 可屈性，即在胃内有一定范围的弯曲，使术者能清晰地观 察胃粘膜图像，该胃镜前端有一光滑金属球，插入较方便 ，灯泡光亮度较强，有空气通道用以注气，近端为硬管部 ，有接目镜调焦。
内窥镜的定义
❖ 内窥镜“endoscopy”一词起源于希腊语，英文字 首“endo”指内部之意。内窥镜技术是微创外科领 域内最具有代表性的技术。
❖ 内窥镜是一个配备有灯光的管子，它可以经口腔 进入胃内或经其他天然孔道进入体内。利用内窥 镜可以看到X射线不能显示的病变，因此它对医生 非常有用。
内窥镜的发展阶段
三、纤维内窥镜
1966年Olympas首创前端弯角结 构，1967年Machida厂采用外部冷 光源，使光亮度大增，可发现小 病灶，视野进一步扩大。随着附 属装置的不断改进，如手术器械 、 摄影系统的发展，使纤维内镜不 但可用于诊断，还可用于手术治 疗。
中国鼻内窥镜手术进展ppt课件
中山大学项目实施计划和主攻方向
●根据鼻窦炎粘膜病变性质和特征，确立三种手术方式 并证明其可行性 ●根据中国鼻窦炎特征制定符合国情的综合性治疗原则 ●探索侧颅底、颅内区域手术 ●开发以中药为主要成分的局部冲洗液 ●建立以鼻内窥镜手术为主要内容的培训网站 ●建立面向全国的计算机远程会诊中心 ●继续以培训班、接收进修、学术会议、外出会诊、邀 请讲座等多种渠道和方式推广鼻内窥镜手术
5.内窥镜颅底区域手术
1994-2002 许庚 李源 脑脊液鼻漏修补术 78 前颅底占位性病变切除术 鼻内型脑膜脑彭出切除修补术 侵入颅内蝶筛囊肿切除 垂体瘤和鞍区占位性病变切除术切除术 中颅底占位性病变切除术 侧颅底、翼腭窝占位性病变切除术 中颅窝、岩尖、鞍旁占位性病变切除术 合计：108 1996 张开文 桥小脑角手术（35例） 1996 韩德民 颅底嗅母细胞瘤切除术（5例）
1995年，全国首届鼻内窥镜学术会议
FESS-95 广州标准
。
1995 韩德民 李源 许庚 邀请国内20名专家制定 慢性鼻窦炎、鼻息肉诊疗评定标准
1996-2000 内窥镜鼻窦手术的深入发展
1996 韩德民
1996 舒 畅 1996 韩德民 1996 李 源 1997 许 庚 1997 CJO 1999 许 庚 1999 韩德民 2001 韩德民
三.开展内窥镜鼻眼相关手术、鼻颅底 手术，赶超国际先进临床技术水平
1、微创手术的广阔前景 2、我国临床技术与国外发达国家的比较 3、可推广项目的主攻目标 4、限制性技术的主攻目标 5、可探索项目的主攻目标 6、存在的困难和解决办法
一.鼻内窥镜手术在中国的发生与发展
1、鼻内窥镜检查与鼻腔手术 2、内窥镜鼻窦手术 3、内窥镜鼻咽部手术 4、内窥镜鼻眼相关手术 5、内窥镜鼻颅底手术
内窥镜的发展
内窥镜的发展一、引言内窥镜是一种医疗设备，用于检查和诊断人体内部器官和组织的工具。
随着科技的进步和医疗技术的发展，内窥镜在医学领域的应用越来越广泛。
本文将详细介绍内窥镜的发展历程、不同类型的内窥镜及其应用、内窥镜的优势和局限性以及未来发展趋势。
二、内窥镜的发展历程内窥镜的历史可以追溯到19世纪。
最早的内窥镜是由德国医生Philipp Bozzini于1805年发明的。
他使用了一种称为“Lichtleiter”（光导管）的装置，通过将光源引导到患者体内，实现了对膀胱的内窥检查。
随后，内窥镜的发展逐渐取得了突破。
1880年，德国医生Antonin Jean Desormeaux发明了一种用于检查尿道和膀胱的内窥镜。
20世纪初，德国医生Rudolf Schindler发明了一种能够观察胃部的内窥镜。
这些发明为内窥镜的应用奠定了基础。
在20世纪中叶，随着光纤技术的发展，内窥镜得到了革命性的改进。
光纤内窥镜的出现使得医生可以通过纤维光束传输图像，大大提高了内窥镜的分辨率和灵活性。
此后，内窥镜的发展进入了一个新的阶段。
三、不同类型的内窥镜及其应用1. 胃肠内窥镜胃肠内窥镜是一种用于检查胃和肠道的内窥镜。
它通常由一个灵活的管道和一个摄像头组成。
医生可以通过口腔或肛门将内窥镜插入患者体内，观察并记录胃肠道的情况。
胃肠内窥镜广泛应用于胃肠道疾病的诊断和治疗，如胃溃疡、结肠炎等。
2. 膀胱镜膀胱镜是一种用于检查膀胱的内窥镜。
它通常由一个灵活的管道和一个摄像头组成。
医生可以通过尿道将膀胱镜插入患者体内，观察并记录膀胱的情况。
膀胱镜广泛应用于膀胱疾病的诊断和治疗，如膀胱结石、膀胱肿瘤等。
3. 关节镜关节镜是一种用于检查关节的内窥镜。
它通常由一个灵活的管道和一个摄像头组成。
医生可以通过小切口将关节镜插入患者体内，观察并记录关节的情况。
关节镜广泛应用于关节疾病的诊断和治疗，如骨关节炎、关节损伤等。
四、内窥镜的优势和局限性1. 优势内窥镜具有以下优势：- 非侵入性：相比传统的手术方式，内窥镜检查和治疗更加非侵入性，可以减少患者的痛苦和恢复时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、电子内窥镜
四、电子内窥镜
NBI内窥镜的优点
一 操作简单 二 细微变化强调效果明显 三 指指导导靶靶向向活活检检，提高阳性率
我的一些疑问
1
诊断标准 不明确
2
血管及粘膜表 现多样性，干
扰诊断
3
声门区麻醉方 法及效果
Thank You !
❖ 内窥镜的真正发展还是起于近代，一般可将其发 展阶段分为:
硬管式窥镜
半可屈式内窥镜
纤维内窥镜
电子内窥镜
一、硬管式内窥镜
早期的开放式硬管内窥镜阶段 1804年德国法兰克福Philip Bozzini 首先大胆提出了内镜的思和设想， 并在1806年制造了一种以蜡烛为光 源的器具，由一花瓶状光源、蜡烛 和一系列镜片组成，用于观察动物 的膀胱与直肠内部结构被称为明光 器〈 Lichtleiter 或Light Conductor〉 ，虽然未用于人体， Bozzini仍被誉为第一个内窥镜的发明人。
三、纤维内窥镜
❖ 1957年Hirschowitz和他的研究组制成了世界上第一个用于 检查胃、十二指肠的光导纤维内镜原型，为纤维内窥镜的 发展拉开了帷幕。 1960年10月美国膀胱镜制造者公司 (ACMI)向Hirschowitz提供了第一个商业纤维内窥镜。
三、纤维内窥镜
❖ 紧接着日本Olympas厂在光导纤维胃镜基础上，加装了活检 装置及照相机，有效地显示了胃照相术。
半可屈式内窥镜
三、纤维内窥镜
❖ 20世纪50年代以前，内窥镜照明采用的是内光源，照明效 果较差，图像色彩扭曲，并有致组织灼伤的危险。
❖ 早在1899年Smith就曾描述应用玻璃棒将外光源导入观察腔 ，Thompson也有类似的描述，他采用的是石英棒。1930年 德国Lamm提出可以用细的玻璃纤维束在一起传导光源，并 设想用玻璃纤维束制作柔软胃镜，因纤维间光绝缘没解决 而未获成功。荷兰Heel及美国Brien在纤维上加一被覆层， 解决了纤维间的光绝缘问题。1954年英国Hopkings及 Kapany研究了纤维的精密排列，有效地解决了纤维束的图 像传递，为纤维光学的实用奠定了基础。
三、纤维内窥镜
1966年Olympas首创前端弯角结 构，1967年Machida厂采用外部冷 光源，使光亮度大增，可发现小 病灶，视野进一步扩大。随着附 属装置的不断改进，如手术器械 、 摄影系统的发展，使纤维内镜不 但可用于诊断，还可用于手术治 疗。
四、电子内窥镜
1983年美国Welch Allyn公司 研制并应用微型图像传感器 (charge coupled device, CCD)代替了内镜的光导纤维 导像术，宣告了电子内镜的 诞生--内镜发展史上另一次 历史性的突破。
人类探索自身体内奥秘的兴趣丝毫不亚于探索周围环境 奥秘的兴趣，内窥镜就是人类窥视自身体内器官的重要 工具。
内窥镜的起源
古希腊名医，有着医药之父之称的 希波克拉底(Hippocrates，约公元 前460-前370)曾描述过一种直肠诊 视器，该诊视器与我们今天所用的 器械十分相似。类似的诊视器还发 现于庞培遗迹，这些诊视器曾被用 于窥视阴道与子宫颈，检查直肠， 并用于检视耳、鼻内。当时进行这 些检查时利用的是自然光线。
内窥镜的定义
❖ 内窥镜“endoscopy”一词起源于希腊语，英文字 首“endo”指内部之意。内窥镜技术是微创外科领 域内最具有代表性的技术。
❖ 内窥镜是一个配备有灯光的管子，它可以经口腔 进入胃内或经其他天然孔道进入体内。利用内窥 镜可以看到X射线不能显示的病变，因此它对医生 非常有用。
内窥镜的发展阶段
含有光学系统的硬管内窥镜
❖ 1879年柏林泌尿外科医生Nitze 制成了第一个含光学系统的内窥镜 (即膀胱镜)，其前端含一个棱镜， 用电流使铂丝环过热发光并以之作 为光源，同Lichtleiter 一样，该 内窥镜仅被用于泌尿系统。Nitze在 膀胱内循环冰水以避免热灼伤，由 于该内窥镜能获得较清晰的图像，Nitze还利用它拍摄照片， 后来Nitze在他的膀胱镜中引入了操作管道，通过该管道可 以插入输尿管探针进行操作。
Company Logo
四、电子内窥镜
❖ 超声内镜：将微型高频超声探头安置在内镜前端，在内镜 直接观察腔内形态的同时，又可进行实时超声扫描，以获 得管道壁各层次的组织学特征及周围邻近脏器又称“医用无线内镜”。胶囊内镜具有检查方 便、无创伤、无导线、无痛苦、无交叉感染、不影响患者 的正常工作等优点。
含有光学系统的硬管内窥镜
❖ 内窥镜在泌尿生殖系统的成功应用，促使人们将其应用于 人体的其他部位。1881年Mikulicz和Leiter采用Nitze的硬 管光学系统成功地制成了第一个适用于临床的胃镜， 1898 年Killian制成并成功使用了第一个支气管镜。
二、半可屈式内窥镜
❖ 真正意义上的第一个半可屈式胃窥镜是由Schindler从1928 年起与器械制作师Wolf合作开始研制的，并最终在1932年 获得成功，定名为Wolf-Schindler式胃镜。其特点是前端 可屈性，即在胃内有一定范围的弯曲，使术者能清晰地观 察胃粘膜图像，该胃镜前端有一光滑金属球，插入较方便 ，灯泡光亮度较强，有空气通道用以注气，近端为硬管部 ，有接目镜调焦。
四、电子内窥镜
电子内窥镜主要由内镜、电视信息系统 中心和电视监视器三个主要部分组成，另外 还配备一些辅助装置，如录像机、照相机、 吸引器以及用来输入各种信息的键盘和诊断 治疗所用的各种处置器具等。由于电子内镜 的问世，给百余年来内镜的诊断和治疗开创 了历史新篇章，在临床、教学和科研中发挥 出它巨大的优势。
四、电子内窥镜
❖ 红外内镜 ❖ 荧光内镜 ❖ 共聚焦激光内镜：放大1000倍 ❖ 接触式内镜：放大100-400倍 ❖ 光学活检内镜：指不用进行组织活检，通过内镜检查即可
得到组织学诊断类似结果的诊断技术。
四、电子内窥镜
❖ 窄带成像（NBI）内镜：它是利用滤光器过滤掉内镜光源所 发出的红蓝绿光波中的宽带光谱，仅留下窄带光谱用于诊断 疾病。
