混凝土框架结构——框架结构的结构布置
混凝土框架结构设计
混凝土框架结构设计混凝土框架结构设计是指在建筑设计中，使用混凝土材料组成的框架结构。
混凝土框架结构具有承载能力强、抗震性能好、耐久性高等优点，所以在很多建筑中得到广泛应用。
下面将详细介绍混凝土框架结构设计的一些理论基础和应用技巧。
1.结构设计流程（1）确定设计荷载：根据建筑的用途和所在地区的地震、风荷载等情况，确定设计荷载。
（2）选择框架形式：根据建筑的功能、形状和要求，选择适合的框架形式，包括梁柱布置和单跨、多跨结构的选择。
（3）计算和设计框架单元：根据框架结构的力学性能和承载能力要求，计算和设计单元中的梁柱、节点等部分的尺寸、配筋和加固措施。
（4）进行整体稳定性分析：对整体结构进行稳定性分析，包括侧向稳定性和轴向稳定性等。
（5）进行抗震设计：根据结构所在地区的地震烈度和使用功能，进行抗震设计，包括选取抗震等级、配筋率、抗震措施等。
（6）进行验算和绘图：对设计的框架结构进行力学验算，进行绘图和编制设计图纸。
2.设计基本原则在混凝土框架结构设计中，有一些基本原则需要遵循：（1）平衡原则：结构内力处于平衡状态，保证结构的整体稳定性。
（2）合理分布原则：合理分布结构的刚度和强度，使结构各部分的受力更均匀，减小局部破坏的风险。
（3）合理满足使用要求：根据建筑的使用要求，确定结构的承载能力和刚度要求。
（4）经济高效原则：在满足使用要求的前提下，尽可能减小用材量、降低工程造价。
3.设计技巧和注意事项在混凝土框架结构设计过程中，需要注意以下几个技巧和事项：（1）合理选取材料和截面：根据结构的受力情况和要求，合理选取混凝土和钢筋的强度等级，选择适当的截面形式。
（2）合理布置梁柱：在框架结构中，梁柱是承载荷载的关键部分，需要合理布置梁柱的间距和尺寸，保证力的传递和梁柱的稳定。
（3）加强结构节点：结构节点是整体结构中容易发生破坏的地方，需要加强节点的刚度和强度，提高节点的抗震性能。
（4）考虑土壤作用：在混凝土框架结构设计中，需要考虑土壤作用对结构的影响，选择适当的基础形式和承载力计算方法。
混凝土框架结构设计
前言毕业设计是在学完全部理论课程，并完成了工艺流程实习，专业实习之后对房屋建筑工程中常见的典型房屋进行一次理论和实践相结合的相对完整的工程设计。
毕业设计也是土木工程专业培养计划中最后一个主要的教学环节，也是最重要的综合性实践教学环节。
其主要目的有以下几方面：巩固、联系、充实、加深和扩大所学基础理论和专业知识。
提高运用所学知识，解决实际问题的能力。
提高创新能力以及正确地将独创精神与科学态度相结合的能力初步掌握专业设计工作的流程和方法。
熟悉运用计算机等工具提高工作效率。
养成严肃认真、刻苦钻研、事实求是的工作作风。
毕业设计要求学生在指导教师的指导下，独立系统地完成一项工程设计或计算，解决与之相关的所有问题，熟悉相关规范、手册、标准图集以及工程实践中常用的方法，具有实践性、综合性强的显著特点。
因而对培养学生的综合素质、增强工程意识和提高创新能力具有其他教学环节无法代替的重要作用。
它的意义主要体现在：毕业设计在培养大学生探求真理、强化社会意识、进行科学研究基本训练和提高综合实践能力与素质等方面，具有不可替代的作用。
是教育与生产劳动和社会实践相结合的重要体现。
是培养大学生的创新能力、实践能力和创业精神的重要实践环节。
毕业设计的质量也是衡量教学水平和学生毕业与学位资格认证的重要依据。
毕业设计可以提高学生多方面的能力，包括综合应用所学知识的能力、发现和解决问题的能力、计算机应用能力、口头表达能力和协调合作能力。
毕业设计可以缩短学生在未来工作岗位的适应期，能够使他们尽早的进入角色并发挥作用。
毕业设计可以加强师生间的交流，发现教学上的不足，尽量缩小教与学的不同差异。
混凝土框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
编者：2013 年6 月建筑设计部分1 建筑设计条件1.1 技术条件1.1.1 建筑规模（1）建筑层数：7层（2）建筑面积：5113.5㎡（3）功能要求：本建筑的功能是办公用楼，要求设置门厅，大办公室，小办公室，套间办公室，文印室，打字室、展览室，大会议室，小会议室、档案室、资料室、卫生间等必要的房间。
混凝土课件框架结构
（1）柱网的形式： 内廊式——常采用对
称三跨，图(a)。边跨跨度 可为6 m、6.6 m、6.9 m 等，中间跨为走廊，可取 2.4~3 m。开间方向柱距d 可取3.6~8 m。
等跨式柱网，图(b)。 适用于厂房、商店等，其 进深方向柱距a常为6 m、 7.5 m、9 m、12 m等，开 间方向柱距d一般为6 m。
（1）当采用现浇楼板时（图（a）、（b）），中框架
梁的惯性矩 I 2I0，边框架梁的I1.5I0。 （2）当采用装配式楼板时（图 (c)），I I0 。
（3）如为装配整体式
楼板（图 (d)、(e)），
中框架梁的 I1.5I0， 边框架梁的 I1.2I0。框架柱：截面惯性矩按实 Nhomakorabea际尺寸计算。
3.1.5 问答题 1. 写出框架结构的组成及连接特点。
（a） 伸缩缝
（b）沉降缝
3.1.4 框架梁、柱的截面
1.框架梁 （1） 截面形式：
对现浇式框架，梁截面为T形或倒L 形,图 (a) （楼板是翼缘）；
当采用预制楼板时，框架梁为矩形 或T形, 图 (b) ；
有时为增加室内净高，框架梁截面 可做成花篮形或十字形， 图 (c) ；
④ 对装配整体式框架，框架梁为部分 预制、部分现浇，称为迭合梁，如图 (d)。
3.1.1 多层框架结构的组成 框架结构——由梁和柱组成。 特征——梁柱连接为刚节点，柱与基础为固定约束，如
图(a)所示。框架结构为高次超静定结构。 图(b)的梁与柱铰接，为排架结构。
框架结构既承受竖 向荷载，又承受水平 作用力。
为利于结构受力， 框架梁宜拉通、对直, 框架柱宜纵横对齐、 上下对中,如图 (a)所 示。
（2） 框架承重体系 根据楼面竖向荷载的 传递路线，分为三种。
混凝土框架结构布置标准
混凝土框架结构布置标准混凝土框架结构布置标准一、前言混凝土框架结构是建筑结构中最常见的一种结构形式，其使用范围广泛，涉及到建筑、桥梁、隧道等领域。
为了保证混凝土框架结构的安全、稳定和经济性，需要制定相应的布置标准。
本文将从框架结构的分类、布置的原则、具体标准等方面进行详细介绍。
二、框架结构分类混凝土框架结构根据其空间结构形式的不同，可以分为以下几种：1. 平面框架结构平面框架结构是指在同一平面内，由柱和梁构成的框架结构。
这种结构适用于层数较低的建筑，如住宅、厂房等。
2. 空间框架结构空间框架结构是指在三维空间内，由柱、梁和斜杆构成的框架结构。
这种结构适用于高层建筑、大跨度建筑、体育馆等场馆。
3. 框架-剪力墙结构框架-剪力墙结构是指在某些位置设置剪力墙，以增强框架结构的抗震性能。
这种结构适用于地震频繁的地区。
三、框架结构布置原则在进行混凝土框架结构的布置时，需要遵循以下原则：1. 安全原则框架结构的布置应保证其安全性，能够承受荷载并具备良好的抗震性能。
同时，要考虑建筑物的使用寿命和维修保养的便利性。
2. 经济原则框架结构的布置应尽可能地减少材料的使用量，降低建筑成本。
同时，要考虑到结构的整体性和稳定性。
3. 实用原则框架结构的布置应考虑到建筑物的实际用途和功能需求，以满足使用者的需求。
四、框架结构布置标准1. 柱的布置（1）柱的布置应遵循等距原则，即相邻柱之间的距离应相等，使结构具有对称性和平衡性。
（2）柱的布置应尽可能地减少弯曲和剪切力的作用，以确保结构的稳定性和安全性。
（3）柱的截面尺寸应满足强度和刚度的要求，同时要考虑到施工和维护的便利性。
2. 梁的布置（1）梁的布置应遵循等距原则，即相邻梁之间的距离应相等，以保证结构的对称性和平衡性。
（2）梁的截面尺寸应满足强度和刚度的要求，同时要考虑到施工和维护的便利性。
（3）梁的跨度应尽可能地减小，以减小梁的自重和减小荷载对梁的作用，同时也可以增加梁的刚度和稳定性。

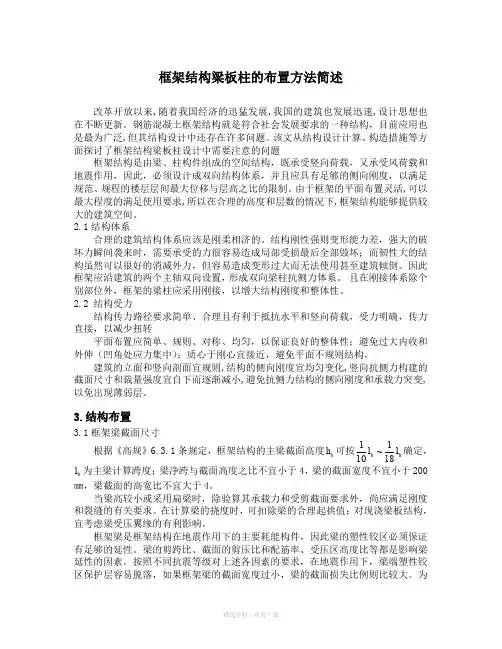

框架结构梁板柱的布置原则及方法
框架结构梁板柱的布置方法简述改革开放以来,随着我国经济的迅猛发展,我国的建筑也发展迅速,设计思想也在不断更新。
钢筋混凝土框架结构就是符合社会发展要求的一种结构，目前应用也是最为广泛,但其结构设计中还存在许多问题。
该文从结构设计计算、构造措施等方面探讨了框架结构梁板柱设计中需要注意的问题框架结构是由梁、柱构件组成的空间结构，既承受竖向荷载，又承受风荷载和地震作用，因此，必须设计成双向结构体系，并且应具有足够的侧向刚度，以满足规范、规程的楼层层间最大位移与层高之比的限制。
由于框架的平面布置灵活,可以最大程度的满足使用要求,所以在合理的高度和层数的情况下,框架结构能够提供较大的建筑空间。
2.1结构体系合理的建筑结构体系应该是刚柔相济的。
结构刚性强则变形能力差，强大的破坏力瞬间袭来时，需要承受的力很容易造成局部受损最后全部毁坏；而韧性大的结构虽然可以很好的消减外力，但容易造成变形过大而无法使用甚至建筑倾倒。
因此框架应沿建筑的两个主轴双向设置，形成双向梁柱抗侧力体系。
且在刚接体系除个别部位外，框架的梁柱应采用刚接，以增大结构刚度和整体性。
2.2 结构受力结构传力路径要求简单、合理且有利于抵抗水平和竖向荷载，受力明确，传力直接，以减少扭转平面布置应简单、规则、对称、均匀，以保证良好的整体性；避免过大内收和外伸（凹角处应力集中）；质心于刚心宜接近，避免平面不规则结构，建筑的立面和竖向剖面宜规则,结构的侧向刚度宜均匀变化,竖向抗侧力构建的截面尺寸和裁量强度宜自下而逐渐减小,避免抗侧力结构的侧向刚度和承载力突变,以免出现薄弱层。
3.结构布置3.1框架梁截面尺寸根据《高规》6.3.1条规定，框架结构的主梁截面高度b h 可按b b l l 181~101确定，b l 为主梁计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200㎜，梁截面的高宽比不宜大于4。
当梁高较小或采用扁梁时，除验算其承载力和受剪截面要求外，尚应满足刚度和裂缝的有关要求。
钢筋混凝土框架结构施工方案-知识归纳整理
知识归纳整理钢筋混凝土框架结构施工方案一、框架结构简况本工程各层框剪（架）结构梁、板钢筋混凝土为商品混凝土施工。
二、钢筋砼框剪（架）结构施工方案（一）主要施工程序本工程选用钢筋混凝土框剪（架）结构，是各层建造工程施工中占有相当重要的地位，它是由钢管脚手支架（承重架）、模板、钢筋和混凝土等分项工序组合而成，。
（二）钢管承重支架由于本工程各层层高相同，梁断面大小不一，楼板厚度为几种规格，采用扣件式钢管脚手支架（承重架），作为水平构件模板的支撑柱。
1、材料：⑴采用外径φ48，壁厚3.5mm的无缝钢管。
⑵扣件：是钢管脚手支架连接固定的重要部件，材质为玛钢扣件，按用途以直角扣件为主，备用少量回转扣件和对接扣件（按需搭配使用）。
2、支架（承重架搭设）⑴钢管支架由梁下立杆和楼板下立杆二种。
梁下横向杆距为1m。
（见承重架及梁板模板安装图）。
⑵梁下及板下以满堂架立杆搭设，纵向杆和横向杆间距详见承重架及梁板模板安装图尺寸。
⑶由于层高不同，梁间立杆底脚设一道纵向扫地杆（牵杠）。
以上设纵横二道牵杠，二～三个垂直距。
底距为1.8m左右。
⑷在主次梁下二相对立杆接短横杆，纵向距网立杆，在二立柱间各有6根短横杆。
求知若饥，虚心若愚。
⑸每根大小梁中间四根短横杆下各加一根斜顶撑，以保持梁中起拱度10～12mm的稳固不变。
⑹各层纵横钢管连接点，用直角扣件固定，斜撑杆用直角扣件或回转扣件固定，依赖二个螺丝拧紧固定。
⑺两层以上建造的上下层顶撑（主要是梁下顶撑），尽可能支在同一条竖向中心线上，避免压裂下层构件。
3、钢管支架（承重架）的质量与安全操作要点⑴所使用的钢管保持挺直，管壁厚度3.5mm，不用锈蚀严重，壁厚不均的次钢管。
⑵扣件轧头材质优，使用统一规格，每个扣件螺丝完整必须拧紧，防止有裂纹扣件使用。
⑶立杆与纵横向拉杆每个节点均应使用扣件拧紧坚固。
⑷立杆保持挺直，间距罗列应均匀。
⑸纵横水平安装力求平整，统长拉接坚固，使之形成支架整体。
⑹梁底梁侧杆件安装坚固，宜多不宜少，支撑稳固。
混凝土框架结构
③预留沉降差 : 地基承载力较高、有较多的沉降观测资料、
沉降值计算较为可靠时，主楼标高定得稍高，裙房标高定得稍
低，预留两者沉降差，使最后两者实际标高一致。
2.伸缩缝
混凝土收缩和温度应力常常会使混凝土结构产生裂缝。 为了避免收缩裂缝和温度裂缝，房屋建筑可以设置伸缩缝。
在建筑中，顶层和底层温度应力问题比较严重，容易 出现裂缝。 伸缩缝只设在上部结构，基础可不设伸缩缝。钢筋混 凝土框架结构的伸缩缝最大间距见下表。
4.1 多高层混凝土结构概述
• • • • • 4.1.2 结构体系 框架体系 剪力墙体系 筒体体系 组合体系
框架结构
1、什么是框架结构？ 2、框架结构的优点？ 3、框架结构的缺点？
异形柱框架结构
由梁柱组成的结构 平面布置灵活 侧向变形大，致使非结构构件破坏严重；不 能建造较高的建筑。15-20层为宜。
均匀沉降对结构的有害影响。
变形缝有沉降缝、伸缩缝、防震缝、构造缝、防连层数和高度相差很大引起房 屋开裂而设的缝称为沉降缝。 沉降缝不但上部结构要断开，基础也要断开。 抗震设防的结构，沉降缝的宽度应符合防震缝最小宽
度的要求。
在建筑物的下列部位宜设置沉降缝：① 土层变化较 大处；② 地基基础处理方法不同处；③ 房屋在高度、重 量、刚度有较大变化处；④ 建筑平面的转折处；⑤ 新建 部分与原有建筑的交界处。 沉降缝由于是从基础断开，缝两侧相邻框架的距离可 能较大，给使用带来不便，此时可利用挑梁或搁置预制梁、 板的方法进行建筑上的闭合处理。
§4.3
框架结构的计算简图
4.3.1框架梁、柱截面尺寸
1.梁、柱截面的形状
框架主梁，其截面形式在全现浇的整体式框架中以 T
形为多；在装配式框架中可做成矩形、T形、梯形和花篮
钢筋混凝土框架结构施工组织设计
目录一、总体概述二、主要施工方法技术措施三、主要设备人员专业构成四、质量保证体系及措施五、工期安排及保证措施六、安全生产文明施工保证措施七、资料管理措施八、竣工交付使用后的回访工作一、总体概述1.1、工程概况本工程为XX市公安业务技术用房，位于XX市团结东路南侧、公安局东侧。
工程为地上6层，局部7层。
本工程结构体系为钢筋混凝土框架结构，一层高为3.60m,二至四层为3.30 m，四层局部4.3 m，建筑高度20.65m，。
建筑物呈长方形，建筑面积为7920㎡。
本工程计划开工（竣工）日期：2011年11月15日至2012年11月15日，计划日历总工期为365天。
1.1.1 结构设计简况本工程建筑结构安全等级为二级，建筑抗震设防类别为丙类，设防烈度为7度，建筑场地类别Ⅱ类，结构设计合理使用年限为50年。
1、基础结构：采用钢筋砼独立基础，砼强度等级为C35，地基以卵石层为持力层，采用天然级配石进行回填处理，处理后的地基承载力不小于200kpa。
地基设计为丙级。
2、主体结构（1）外墙均采用250㎜（200）厚加气混凝土砌块墙，内墙均采用200（100）加气混凝土砌块墙厚加气混凝土砌块墙。
（2）砼构件：框架柱、梁、板、楼梯和基础均为C30。
砼保护厚度梁为30㎜，柱为25㎜。
（3）钢筋采用HPB235和HRB335及HRB400。
1.1.2 建筑设计简况工程为地上六层，局部七层建筑，屋面防水等级为Ⅱ级，耐火等级二级，建筑设计使用年限50年。
1、屋面做法：（1）110厚岩棉复合板。
（2）20厚1：8水泥珍珠岩找平。
（3）4厚SBS聚酯胎卷材（细砂）覆面2、地面做法：（1）卫生间地面为防滑地砖。
（2）楼梯和大厅为花岗岩。
（3）其余地面做法：采用600X600铺地砖地面。
3、内墙面做法：（1）卫间内墙为面砖墙面。
（2）其它为水泥砂浆墙面，白色。
4、外墙面做法：50厚岩棉复合板保温，贴砖。
5、顶棚做法：为水泥砂浆顶棚，板底刷乳胶漆。
4.2混凝土框架结构——框架结构的结构布置
满足使用要求，并尽可能与建筑的平、立剖面划分相一致； 满足人防、消防要求，使水、暖、电各专业的布置能有效地进行；
第四章 混凝土框架结构
结构尽可能简单、规则、均匀、对称，构件类型少；
平面
好
竖向布置
×
差
4.2框架结构的结构布置
4.2.1承重结构的布置原则
2.钢筋混凝土多高层建筑的适用高度和高宽比
第四章 混凝土框架结构
各种结构体系有其各自的优缺点，同时也有它的经济合理的适用范围。设计人员应根据建筑的用 途及功能、建筑高度、荷载情况、抗震等级和所具备的物质与施工技术条件等因素来确定结构形式和 结构体系类型。
钢筋混凝土高层建筑结构适用的最大高宽比
4.2框架结构的结构布置
4.2.2框架结构方案
第四章 混凝土框架结构
框架结构是由若干个平面框架通过连系梁的连接而形成的空间结构体系。在这个体系中，平面框架 是基本的承重结构，按其布置方向的不同，框架体系可以分为下列三种： （1） 横向框架承重方案：主要承重框架沿房屋的横向布置，沿房屋的纵向设置板和连系梁。 （2） 纵向框架承重方案：主要承重框架沿房屋的纵向布置，沿房屋的横向设置板和连系梁。 （3） 纵横向框架混合承重方案：主要承重框架沿房屋的纵、横向布置。
第四章 混凝土框架结构
(a) 设挑梁（板）沉降缝
(b) 设预制板（梁）沉降缝
3. 防震缝 框架结构(包括设置少量抗震墙的框架结构)房屋的防震缝宽度，当高度不超过15m时不应小于 100mm；高度超过15m时，6度、7度、8度和9度分别每增加高度5m、4m、3m和2m，宜加宽20mm。
4.2框架结构的结构布置
横向布置方案纵向布置方案纵横向混合布置方案42框架结构的结构布置423柱网尺寸及层高工业厂房一般采用6m柱距跨度则随柱网的布置方式不同分为内廊式和跨度组合式
钢筋混凝土框架结构
目录一、课程设计任务书---------------------------------------------31、设计任务-------------------------------------------------32、设计内容-------------------------------------------------33、设计条件-------------------------------------------------4二、框架结构计算过程------------------------------------------51、结构平面布置及各梁柱截面尺寸-------------------52、计算梁、柱线刚度-------------------------------------63、竖向荷载计算------------------------------------- -----74、风荷载计算---------------------------------------------145、框架侧移验算------------------------------------------156、框架内力计算------------------------------------------167、内力组合------------------------------------------------31三、截面配筋计算-----------------------------------------------381、梁的设计------------------------------------------------382、柱的设计------------------------------------------------45四、框架结构施工图--------------------------------------------48一、课程设计任务书1、设计任务某五层教学楼，钢筋混凝土现浇框架结构。
混凝土框架结构设计步骤
混凝土框架结构设计步骤确定结构方案与结构布置1．结构选型是否选用框架结构应先进行比较。
根据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。
对于不需要电梯的多层采用框架较多。
2．平面布置注意L,l,l,B的关系。
3．竖向布置注意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向均匀变化。
4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。
5．基础选型对于高层不宜选用独立基础。
但根据国勤兄的经验，对于小高层当地基承载力标准值300kpa以上时可以考虑用独基。
6．楼屋盖选型高层最好选用现浇楼盖1）梁板式最多的一种形式。
有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。
采用扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。
2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常采用。
肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。
3）无梁楼盖地震区不宜单独使用，如使用应注意可靠的抗震措施，如增加剪力墙或支撑。
4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有一定技术经济优势。
在地震区应注意防止钢筋端头锚固失效。
5）其他二．初步确定梁柱截面尺寸及材料强度等级1．柱截面初定分抗震和非抗震两种情况。
对于非抗震，按照轴心受压初定截面。
对于抗震，Ac=N/(aXfc) N=BXFXGeXn B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。
框架柱上下截面高度不同时，每次缩小100~150为宜。
为方便尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。
柱截面与标号的变化宜错开。
2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。
框架结构
（1）横向框架承重体系
楼面荷载全部传至横向框架梁，如图 (a)所示。此时 在横向布置框架承重梁，而在纵向布置连系梁。此 方案的优点在于主梁沿横向布置有利于提高建筑物 的横向刚度（横向跨数少），纵向设较小的连系梁 也有利于立面开洞。
（2）纵向框架承重体系
如预制板沿横向布置，楼面荷载将传到纵向框架梁， 如图 (b)所示，此时纵梁为承重梁，而横向为连系梁。 由于横梁高度较小，可获得较高的室内净高，也利 于管线的穿行。该方案的缺点是横向抗侧刚度较差， 进深尺寸受预制板长度的限制。
2 钢筋混凝土框架结构的分类
按施工方法的不同，可分为整体式、装配式和装配整体式。 施工方法的不同，可分为整体式、装配式和装配整体式。 的不同 整体式 整体式——梁、柱、楼板均为现浇混凝土。施工时每层的柱 楼板均为现浇混凝土。 整体式 梁 与其上的梁板同时支模、扎筋，并一次性浇注混凝土。 与其上的梁板同时支模、扎筋，并一次性浇注混凝土。该形 式整体性好，利于抗震。 式整体性好，利于抗震。 装配式——梁、柱均为预制，二者通过焊接拼装连接成整体。 装配式 梁 柱均为预制，二者通过焊接拼装连接成整体。 此种方式施工速度快，但整体性较差，不宜在地震区应用。 此种方式施工速度快，但整体性较差，不宜在地震区应用。 装配整体式——梁、柱、楼板均为预制，在吊装就位后，再 楼板均为预制，在吊装就位后， 装配整体式 梁 浇注部分混凝土而将梁、 板连接成整体。 浇注部分混凝土而将梁、柱、板连接成整体。该形式既具有 较好的整体性和抗震性能，又可采用预制构件, 较好的整体性和抗震性能，又可采用预制构件 但节点区现 场浇注施工复杂。 场浇注施工复杂。
计算公式: 计算公式
将沿框架柱的分布风 载简化为作用于框架 节点的水平集中风荷 其值为： 载Fi，其值为：
混凝土框架结构设计流程
混凝土框架结构设计流程
1. 收集资料
- 了解建筑物功能和使用要求
- 获取建筑平面图、立面图和剖面图
- 收集地质勘探报告和相关规范
2. 确定荷载
- 确定永久荷载(结构自重、装修荷载等)
- 确定活荷载(使用荷载、风荷载、雪荷载等)
- 确定偶然荷载(地震荷载、温度荷载等)
3. 选择结构布置方案
- 确定结构层数和跨度
- 选择框架型式(剪力墙结构、框架结构、框架剪力墙结构等) - 确定柱网布置和梁位置
4. 确定材料性能
- 选择混凝土强度等级
- 选择钢筋强度等级
- 确定混凝土和钢筋的其他相关性能参数
5. 计算内力
- 进行结构分析(有限元分析、骨架分析等)
- 计算梁、柱、剪力墙等构件的内力(弯矩、轴力、剪力等)
6. 构件设计
- 根据内力和材料性能进行梁、柱、剪力墙等构件的尺寸和配筢设计
- 进行构造细节设计(节点、锚固等)
7. 检核和优化
- 检核构件承载力及变形
- 优化结构布置和构件尺寸
- 进行钢筋下料和工程预算
8. 绘制施工图
- 绘制结构平面布置图
- 绘制梁、柱、剪力墙等构件详图
- 绘制结构节点大样图
9. 编制设计说明书
- 说明设计依据、计算方法和主要设计内容
- 提供构件钢筋计算书和材料领用清单
以上是混凝土框架结构设计的基本流程,在实际工程中可能会根据具体情况进行适当调整和补充。
多层钢筋混凝土框架结构设计
第5页/共108页
在框架结构设计中，应首先确定构件截面尺寸及结构计算简图，然后进行荷载计算及结构内力和侧移分析。
框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。
第31页/共108页
第三节 多层多跨框架在水平荷载作用下内力的近似计算——反弯点法和D值法
（一） 反弯点法（二） D 值法
第32页/共108页
（一） 反弯点法
一、基本假定二、反弯点高度三、侧移刚度四、计算步骤五、反弯点法的适用条件
第33页/共108页
第34页/共108页
一、基本假定
梁柱线刚度比较大(ib/ic＞3）时，节点转角很小，可忽略不计，即θ≈0。 不考虑柱子的轴向变形，故同层各节点水平位移相等。 底层柱与基础固接，线位移与角位移均为0。
第6页/共108页
梁、柱截面尺寸
框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。 梁截面尺寸确定 框架结构中框架梁的截面高度hb可根据梁的计算跨度lb、活荷载大等，按hb = (1/18~1/10)lb确定。为了防止梁发生剪切脆性破坏，hb不宜大于1/4净跨。主梁截面宽度可取bb = (1/3~1/2)hb，且不宜小于200mm。为了保证梁的侧向稳定性，梁截面的高宽比（hb/bb）不宜大于4。
第11页/共108页
2．计算简图 将复杂的空间框架结构简化为平面框架之后，应进一步将实际的平面框架转化为力学模型[图，在该力学模型上作用荷载，就成为框架结构的计算简图。 在框架结构的计算简图中，梁、柱用其轴线表示，梁与柱之间的连接用节点（beam-column joints）表示，梁或柱的长度用节点间的距离表示，如图 所示。由图可见，框架柱轴线之间的距离即为框架梁的计算跨度；框架柱的计算高度应为各横梁形心轴线间的距离，当各层梁截面尺寸相同时，除底层柱外，柱的计算高度即为各层层高。对于梁、柱、板均为现浇的情况，梁截面的形心线可近似取至板底。对于底层柱的下端，一般取至基础顶面；当设有整体刚度很大的地下室、且地下室结构的楼层侧向刚度不小于相邻上部结构楼层侧向刚度的2倍时，可取至地下室结构的顶板处。
混凝土结构-框架结构的布置
二、结构平面布置
3.纵横向框架承重方案 纵横向框架承重方案是在两个方向上均布置框架承重梁以承受楼面 荷载。当采用预制板楼盖时其布置如图(c)所示，当采用现浇板楼盖时 ，其布置如图(d)所示。当楼面上作用有较大荷载，或楼面有较大开洞 ，或当柱网布置为正方形或接近正方形时，常采用这种承重方案。纵横 向框架混合承重方案具有较好的整体工作性能，对抗震有利。
框架结构的布置
一、柱网布置
所谓柱网，就是柱在平面图上的位置，因其常形成矩形网 格而得名。
1.在多层工业厂房设计中，生产工艺的要求是厂房平面设计 的主要依据，建筑平面布置主要有内廊式、等跨式、对称不等 跨式等几种。
（1）内廊式柱网常为对称三跨，边跨跨度（房屋进深）常 为6m、6.6m、6.9m,走廊跨度常用2.4m、2.7m、3m,开间方 向柱距为3.6~8m。如图（a）
一、柱网布置
3.柱网布置要使结构受力合理 多层框架主要承受竖向荷载。柱网布置时，应考虑到结构在竖向荷载 作用下内力分布均匀合理，各构件强度均能充分利用。如图所示的两种 框架，在竖向荷载作用下框架A的梁跨中最大弯矩、梁支座最大负弯矩及 柱端弯矩均比框架B大。很显然选用框架B比选用框架A更为经济、合理 。
一、柱网布置
4.柱网布置应使施工方便 建筑设计及结构布置时均应考虑 到施工方便，以加快施工进度，降 低工程造价。例如，对于装配式结 构，既要考虑到构件的最大长度和 最大重量，使之满足吊装、运输设 备的限制条件，又要考虑到构件尺 寸的模数化、标准化，并尽量减少 规格种类，以满足工业化生产的要 求，提高生产效率。现浇框架结构 可不受建筑模数和构件标准的限制， 但在结构布置时也应尽量使梁板布 置简单规则，以方便施工。
建筑钢筋混凝土框架的结构设计
建筑钢筋混凝土框架的结构设计建筑钢筋混凝土框架是一种常见的建筑结构形式，具有优越的性能和广泛的应用领域。
结构设计要充分考虑荷载、安全性、经济性和施工可行性等因素，以确保建筑的稳定性和耐久性。
下面将从设计原则、荷载分析、结构设计和施工技术等方面介绍建筑钢筋混凝土框架的结构设计。
一、结构设计原则1.安全性原则：在结构设计中始终以安全为首要考虑因素，满足规范要求的荷载强度和承载能力。
2.经济性原则：在满足安全要求的前提下，尽量减少材料消耗和结构成本。
3.实用性原则：结构设计应考虑设计的实施可行性，便于施工和维修。
二、荷载分析在结构设计前，需确定建筑所受到的各种荷载，并进行合理分析和计算。
常见荷载包括：自重、活载（人员、家具、设备等）、风载、地震力、温度荷载和施工荷载等。
荷载的大小应根据规范规定和实际情况合理选择。
三、结构设计1.框架形式选择：根据不同的建筑功能和要求，选择合适的框架结构形式，如单跨框架、连续框架、刚架和柔架等。
2.框架类型选择：根据预期承载力和刚度的要求，选择合适的框架类型，如普通框架、刚构框架、剪力墙框架和核心筒框架等。
3.材料选择：选择合适的混凝土和钢筋材料，并按规范要求计算等级和组合，以满足结构的强度、耐久性和稳定性要求。
4.截面设计：结构设计中要根据不同构件受到的荷载和受力状况，确定合适的截面尺寸和配筋率，充分利用材料的承载能力。
5.节制层和构造节点：加强构造节点的设计，确保节点的刚性和连接可靠性，以提高整体结构的性能。
四、施工技术要求1.钢筋的正确安装：按设计要求和施工图纸精确布置和安装钢筋，在混凝土浇筑前做好检查工作。
2.混凝土的浇注和养护：混凝土应采用机械振捣和适当的养护方法，以提高混凝土的质量和性能。
3.施工质量控制：严格按照规范要求进行施工，控制施工误差和质量缺陷，确保结构的安全和耐久性。
综上所述，建筑钢筋混凝土框架的结构设计需要充分考虑安全性、经济性和实用性原则，并进行荷载分析、结构设计和施工技术要求的综合考虑。
框架施工图—框架结构布置及传力体系(建筑构造)
框架结构布置及传力体系
框架结构
（按照承重方式）
横向承重 是主梁沿房屋横向布置，板和连系梁纵向布置 纵向承重 是主梁沿房屋纵向布置，板和连系梁横向布置
混合承重 是在房屋的纵、横两个方向布置主梁来承受楼面荷载
干独立的单元体，使其在地震作用下互不影响
框架结构布置及传力体系
框架结构是由梁、柱、节点及基础组成的结构形式，横梁和立柱通 过节点连成一体，形成承重结构，将荷载传至基础。
整个房屋全部采用这种结构形式的称为框架结构。
框架结构
框架结构布置及传力体系
框架
（按施工方法）
1.整体式 整体式框架也称全现浇框架
优点:整体性好，有利于抗震，建筑布置灵活 缺点：工期长，模板耗费多，施工相对复杂
缺点：节点施工复杂
框架结构布置及传力体系
框架结构的优点是建筑平面布置灵活，能获得大空间， 也可根据需要做成小房间，建筑立面容易处理，结构自重 较轻，计算理论比较成熟，在一定高度范围内造价较低。
当房屋高度超过一定的范围时，框架结构侧向刚度较小， 水平荷载作用下侧移较大。从受力合理和控制造价的角度， 我国《高层建筑混凝土结构技术规程》（JGJ3-2002）规 定地震区现浇钢筋混凝土框架当设防烈度为6度、7度、8 度和9度时，其高度一般分别不超过60 m、55m、45m和 25m。
框架结构布置及传力体系
3 变形缝的设置
伸缩缝 伸缩缝仅将基础顶面以上的结构分开，其目的是为了
避免由于温度变化和混凝土收缩而使房屋产生裂缝。
沉降缝
沉降缝将基础至屋顶全部分开，其目的是为了避免因房屋过 大的不均匀沉降而导致基础、地面、墙体、楼面、屋面拉裂
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2框架结构的结构布置
4.2.1承重结构的布置原则
2.钢筋混凝土多高层建筑的适用高度和高宽比
各种结构体系有其各自的优缺点，同时也有它的经济合理的适用范围。设计人员应根据建筑的用 途及功能、建筑高度、荷载情况、抗震等级和所具备的物质与施工技术条件等因素来确定结构形式和 结构体系类型。
钢筋混凝土高层建筑结构适用.的最大高宽比
1.伸缩缝 钢筋混凝土框架结构伸缩缝最大间距（m)
环境条件 框架类别
室内或土中
露天
装配式
75
50
现浇式
55
35
.
4.2框架结构的结构布置
4.2.4结构类型
2. 沉降缝 在建筑物的下列部位宜设置沉降缝： ① 土层变化较大处； ② 地基基础处理方法不同处； ③ 房屋在高度、重量、刚度有较大变化处； ④ 建筑平面的转折处； ⑤ 新建部分与原有建筑的交界处。 沉降缝由于是从基础断开，缝两侧相邻框
架的距离可能较大，给使用带来不便，此时可 利用挑梁或搁置预制梁、板的方法进行建筑上 的闭合处理，缝宽不小于50mm。
(a) 设挑梁（板）沉降缝(b) 设预制 Nhomakorabea（梁）沉降缝
3. 防震缝 框架结构(包括设置少量抗震墙的框架结构)房屋的防震缝宽度，当高度不超过15m时不应小于
100mm；高度超过15m时，6度、7度、8度和9度分别每增加高度5m、4m、3m和2m，宜加宽20mm。 .
4.2框架结构的结构布置
.
4.2框架结构的结构布置
4.2.1承重结构的布置原则
1.布置原则 （1） 结构平面布置宜简单、规则和对称，传力明确。 （2） 建筑平面长宽比不宜过大，L/B宜小于6。 （3） 结构的竖向布置要做到刚度均匀而连续，避免刚度突变。 （4） 建筑物的高宽比不宜过大，H/B不宜大于5。 （5） 房屋的总长度宜控制在最大伸缩缝间距以内，否则需设伸缩缝或采取其它措施， 以防止温度应力对结构造成的危害。 （6） 在地基可能产生不均匀沉降的部位及有抗震设防要求的房屋，应合理设置沉降 缝和防震缝。 （7） 构件类型、尺寸的规格尽量减少，以利生产的工业化。
4.2框架结构的结构布置
4.2.2框架结构方案
框架结构是由若干个平面框架通过连系梁的连接而形成的空间结构体系。在这个体系中，平面框架 是基本的承重结构，按其布置方向的不同，框架体系可以分为下列三种：
（1） 横向框架承重方案：主要承重框架沿房屋的横向布置，沿房屋的纵向设置板和连系梁。 （2） 纵向框架承重方案：主要承重框架沿房屋的纵向布置，沿房屋的横向设置板和连系梁。 （3） 纵横向框架混合承重方案：主要承重框架沿房屋的纵、横向布置。
横向布置方案
纵向布置.方案
纵横向混合布置方案
4.2框架结构的结构布置
4.2.3柱网尺寸及层高
1. 工业厂房 一般采用6m柱距，跨度则随柱网的布置方
式不同分为内廊式和跨度组合式。厂房的层高 一般根据车间的工艺设备、管道布置及通风采 光等因素决定。常用的底层层高有4.2m、4.5m、 4.8m、5.4m、6.0m、7.2m和8.4m。
2. 民用建筑 民用建筑类型较多，功能要求各有不同，柱
网及层高变化也较大，尺度一般较工业厂房为 小。柱网和层高通常按300mm进级。
内廊式柱网布置
.
跨度组合式柱网布置
4.2框架结构的结构布置
4.2.4变形缝的设置
变形缝分为伸缩缝、沉降缝、防震缝。 ①伸缩缝是为了避免温度应力和混凝土收缩应力使房屋产生过大伸缩变形或裂缝而设置的，伸 缩缝仅将基础以上的房屋分开。钢筋混凝土框架结构的伸缩缝最大间距见表。 ②沉降缝是为了避免地基不均匀沉降在房屋构件中产生裂缝而设置的，沉降缝必须将房屋连同 基础一起分开。 ③对于平面、立面不规则的建筑，在地震设防区还需按《建筑抗震设计规范》的规定设置防震 缝。
4.2框架结构的结构布置
4.2.5结构布置注意事项
➢ 满足使用要求，并尽可能与建筑的平、立剖面划分相一致； ➢ 满足人防、消防要求，使水、暖、电各专业的布置能有效地进行； ➢ 结构尽可能简单、规则、均匀、对称，构件类型少；
平面布置
√
好
×
.
√ × 好 竖向布置 差
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
