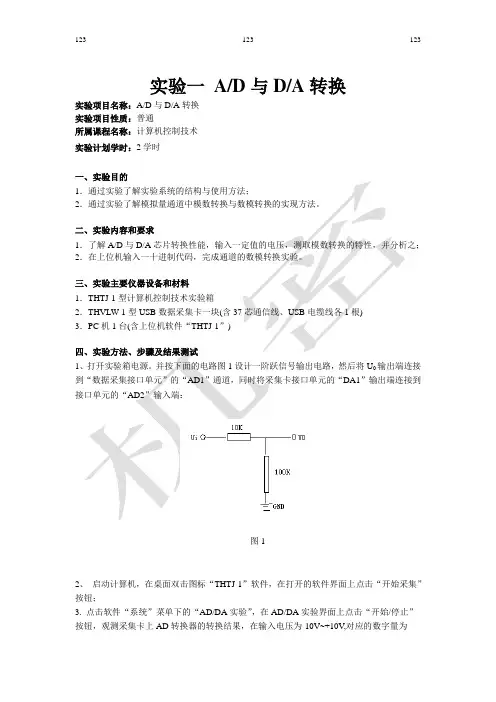

实验一A/D与D/A转换实验项目名称:A/D与D/A转换实验项目性质:普通所属课程名称:计算机控制技术实验计划学时:2学时一、实验目的1.通过实验了解实验系统的结构与使用方法;2.通过实验了解模拟量通道中模数转换与数模转换的实现方法。

二、实验内容和要求1.了解A/D与D/A芯片转换性能,输入一定值的电压,测取模数转换的特性,并分析之;2.在上位机输入一十进制代码,完成通道的数模转换实验。

三、实验主要仪器设备和材料1.THTJ-1型计算机控制技术实验箱2.THVLW-1型USB数据采集卡一块(含37芯通信线、USB电缆线各1根)3.PC机1台(含上位机软件“THTJ-1”)四、实验方法、步骤及结果测试1、打开实验箱电源。

并按下面的电路图1设计一阶跃信号输出电路,然后将U0输出端连接到“数据采集接口单元”的“AD1”通道,同时将采集卡接口单元的“DA1”输出端连接到接口单元的“AD2”输入端:图12、启动计算机,在桌面双击图标“THTJ-1”软件,在打开的软件界面上点击“开始采集”按钮;3. 点击软件“系统”菜单下的“AD/DA实验”,在AD/DA实验界面上点击“开始/停止”按钮,观测采集卡上AD转换器的转换结果,在输入电压为-10V~+10V,对应的数字量为0~16384(A/D转换是14位的),如输入1V时应为00,0011,0101,0000(850)(其中后几位将处于实时刷新状态)。

调节阶跃信号的大小,然后继续观AD转换器的转换结果,并与理论值(详见本实验五说明)进行比较;(双,3) 4通道模拟量输入和2通道模拟量输出4) 8k深度的FIFO保证数据的完整性5) 8路开关量输入,8路开关量输出2.编程实现测试信号的产生利用上位机的“脚本编程器”可编程实现各种典型信号的产生,如正弦信号,方波信号,斜坡信号,抛物线信号等。

其函数表达式分别为:1) 正弦信号)s i n (ϕω+=t A y ,π2=T经编程得到如下图。

第九章 AD转换器和DA转换器试题及答案

第九章 AD转换器和DA转换器试题及答案

第九章 A/D 转换器和D/A 转换器一、填空题1.(11-1易)D/A 转换器是把输入的________转换成与之成比例的_________。

2.(11-1中)倒T 形电阻网络D/A 转换器由___________、__________、_________及_____________组成。

3.(11-1易)最小输出电压和最大输出电压之比叫做__________,它取决于D/A 转换器的________。

4.(11-1中)精度指输出模拟电压的_________和_________之差,即最大静态误差。

主要是参考电压偏离__________、运算放大器____________、模拟开关的________、电阻值误差等引起的。

5.(11-1易)D/A 转换器输出方式有____________、__________和__________。

6.(11-2易)采样是将时间上___________(a.连续变化,b.断续变化)的模拟量,转换成时间上_________(a.连续变化,b.断续变化)的模拟量。

7.(11-2)参考答案:1.数字量/数字信号,模拟量/模拟信号2.译码网络,模拟开关,求和放大器,基准电源1. 分辨率 位数2. 实际值 理论值 标准值 零点漂移 压降3. 单极性同相输出 单极性反相输出 双极性输出4. a b二、选择题1.(11-2中)将采样所得的离散信号经低通滤波器恢复成输入的原始信号,要求采样频率s f 和输入信号频谱中的最高信号max i f 的关系是( )。

A .max 2s i f f ≥B .max s i f f ≥C .max s i f f =D . max s i f f <2.(11-2易)下列不属于直接型A/D 转换器的是( )。

A .并行A/D 转换器B .双积分A/D 转换器C .计数器A/D 转换器 D .逐次逼近型A/D 转换器三、判断题(正确打√,错误的打×)1.(11-2易)采样是将时间上断续变化的模拟量,转换成时间上连续变化的模拟量。

课后习题答案第9章 AD转换和DA转换

课后习题答案第9章 AD转换和DA转换

第9章 A/D 转换与D/A 转换9-1 一个8位D/A 转换器的分辨率为多少?解答:n 位D/A 转换器的分辨率为121n -,因此8位D/A 转换器的分辨率为814%21≈-。

9-2 图9-27所示电路为3位T 形电阻D/A 转换器。

(1) 试分析其工作原理,求出v O 的表达式;(2) 如果已知n =8位的D/A 转换器中,V REF =-10V ,R f =3R ,输入D =11010100时,输出电压v O =?(3) 如果R f =2R ,对应(2)中的输出电压v O 又是多少?解答:(1)S 3、S 2、S 1、S 0为模拟开关,分别受输入代码d 3、d 2、d 1、d 0的状态控制,也就是说输入代码的高低电平状态可控制流入集成运放A 反相输入端的电流,也就控制了输出电压的大小。

从而使得输出电压与输入的数字代码成比例关系。

输出电压表达式为:3210REF O 321043210REF REF 321044(2222)323(2222)22V d d d d R R V V d d d d D ν=-⨯+⨯+⨯+⨯⋅⋅=-⨯+⨯+⨯+⨯=-(2)如果已知n =8位的D/A 转换器中,V REF =-10V ,R f =3R ,输入D =11010100时,同理可推出n =8位的D/A 转换器的输出电压REF O 82V D ν=-,即O 8.3V ν≈。

(3)如果R f =2R ,对应(2)中的输出电压为REF REF O 88222332V V D R D R ν=-⋅=-⋅⋅。

9-3 在图9-8所示的倒T 形电阻D/A 转换器5G7520的应用电路中,若n =10,V REF =-10V ,R f =R ,输入D =0110111001时,输出电压v O =? 解答:输出电压为REF O 1(10)441V 4.31V 21024n mV v D ⋅-=-=⨯≈- 9-4 一个8位D/A 转换器的最小输出电压增量V LSB 为0.02V ,当输入代码为01001101时,输出电压v O 为多少?解答:输出电压为O LSB 0.0277V 1.54V v V D =⋅=⨯=9-5 不经过采样、保持可以直接进行A/D 转换吗?为什么?在采样保持电路,选择保持电容C h 时,应考虑哪些因素?解答:A/D 转换时,由于输入的模拟信号在时间上是连续的,而输出的数字信号是离散的,因此A/D 转换一般要经过采样、保持、量化及编码4个过程。

AD和DA转换电路答案

AD和DA转换电路答案

A/D 和D/A 转换电路题1在如图1所示的权电阻D/A 转换器中,R 0=80K Ω,R f =5K Ω,则R 1 、R 2 、R 3各应选择多大数值?如果V REF =5V ,输入的二进制码D 3 D 2 D 1 D 0=1101,求输出电压V o 。

图 1解 由电路图知,R 0是输入二进制码最低位对应的权电阻,所以 R 1=R 0/2=40K Ω,R 2=R 0/4=20K Ω,R 3=R 0/8=10K Ω。

33022f i REF o i i R V V D R ==−∑i ,其中R f =5K Ω,R =R 3=10K Ω,代入得:()32035k 512121210k 2o VV Ω=−×+×+×Ωi =-4.0625V题2试分析图2所示波形发生器的工作原理,画出输出电压的波形图。

74LS290为异步二-五-十进制计数器,5G7520为十位D /A 转换器。

设计数器的初始状态为0。

图2解 图中74LS290以先五后二的方式连接,计数端Q 0Q 3Q 2Q 1以BCD5421码输出,分别交给5G7520十位D /A 转换器的高4位的d 9、d 6、d 7、d 8,注意二者高低位顺序并非一一对应。

5G7520的低六位d 5、d 4、d 3、d 2、d 1、d 0接地。

因此,电路是将数字量Q 0Q 1Q 2Q 3000000转换为模拟信号输出。

5G7520的基准电压V REF 设置为正电源,I out1接运放反相端,输出V o 为负,表示为:()987650987650102222222f REFo R V V d d d d d d R =−×+×+×+×+×++×i ()987601231022222f REFR V Q Q Q Q R =−×+×+×+×i在CP 脉冲的作用下,计数器的状态变化及V o 的值如下表所示,V o 的波形如图所示。

第12章AD与DA习题

第12章AD与DA习题

第12章 A/D与D/A 习题一、填空题1.R fb是运放电阻,被放在。

2.DAC0832内部有地和地。

3.LE是DAC0832内部寄放器的锁存命令。

当其为时,寄放器输出随转变。

4.当LE为0时,数据在寄放器,再也不随上的数据转变而转变。

5.在进程操纵应用中,有时对操纵量的输出要求是的,在给定值时产生的误差不改变操纵量的,这时可采纳单极性输出电路。

6.在随动系统中,由误差所产生的操纵量仅不同,而且操纵量不同,这时要求D/A转换器有双极性输出;7.D/A转换器实现双极性输出,在输出除需要有运算放大器外还应增加和。

8.假设D/A转换器芯片内部有锁存寄放器,微处置器就把D/A芯片看成一个并行 ; 假设D/A转换器芯片内部无锁存寄放器,微处置器就把D/A芯片看成一个并行。

9.ADCO809是CMOS的位转换器。

10.ADCO809的引脚EOC是信号,可作为。

二、单项选择题1.ADC0809启动A/D转换的方式是。

A)高电平 B)负电平 C)负脉冲 D)正脉冲2.ADC0809的输出。

A)具有三态缓冲器,但不可控 B)具有可控的三态缓冲器C)没有三态缓冲器 D)没有缓冲锁存3.ADC0809能够用()引线经中断逻辑向CPU申请中断。

A)OE B)START C)EOC D)ALE三、多项选择题1.DAC0832有()工作方式。

A)单缓冲 B)双缓冲 C)多级缓冲 D)直通2.ADC0809与微机系统相连接,可采纳的数据传输方式有。

A)无条件传输 B)查询传输 C)中断传输 D)DMA传输四、简答题一、已知某DAC的最小分辨电压VLSB=5mV,满刻度输出电压Vom=10V,试求该电路输入二进制数字量的位数n应是多少?二、A/D转换器和微机接口中的关键问题有哪些?3、A/D转换器什么缘故要进行采样?采样频率应依照什么选定?4、假设ADC输入模拟电压信号的最高频率位20KHz,取样频率的下限是多少?五、双积分式ADC电路中的计数器是十进制的,最大计数容量N=(1000)10,时钟脉冲频率为5KHz,完成一次转换最长需要多少时刻?六、设被测温度的转变范围为300℃~1000℃,如要求测量误差不超过±1℃,应选用分辨率为多少位的A/D转换器?7、模-数转换器ADC经常使用的有双积分式和逐次逼近式,请扼要比较它们的优缺点。

第九章 A╱D与D╱A转换器接口习题答案

第九章 A╱D与D╱A转换器接口习题答案
7)
8)将ADC0809的EOC引脚接至可屏蔽中断管 理器8259的中断请求引脚之一上。
9.6.3 A/D转换器应用举例
例 试设计一个微机多路数据采集系统。 要求: 16路模拟量输入; • 使用多路模拟开关AD5701和采样保持
器AD582; • A/D转换器采用AD574A;
采用程序查询法对16路模拟量进行巡回检测 共8次。
JNZ
AG1
;未完,继续
DEC CL
;巡回检测次数一1
JNZ
AG2
;未完,继续
RET
MAIN:ENDP
SHL
AL, 1
JNC
POLL
MOV AL, 0XXX0000B ; PC0 = 0
OUT 73H, AL
IN
AL, 71H
; 读B口
MOV [DI], AL
INC
DI
LOOP AGN
• 已知原理电路图如下图所示。
回答问题: 1)根据电路的接法,此电路允许输入的模拟电压范 围以及A/D转换后得到数字量范围分 别是多少? 2)设计一个产生地址范围为200H—203H的地址译码 信号。画出采用74LS138译码器 的地址译码电路图。 3)说明对本电路起动A/D转换的方法。 4)编写与产生起动A/D转换信号有关的程序。 5)电路中ADC0809的EOC端有什么作用? 6)不检测ADC0809的EOC端,采用什么方法可 以得到正确的A/D转换后数字量。 7)画出读出ADC0809数字量的时序图(只要求画出时钟CLK、 地址译码信号、IOR和 OE)。 8)如果采用中断输入方式,说明怎样利用ADC0809的EOC产生 中断请求信号。
1)允许输入的模拟电压范围是0—+5V,A/D转换后得 到数字量范围是0—FFH。

模拟电路与数字电路习题题库期末考试试卷及答案AD和DA器件习题题库期末考试试卷及答案

模拟电路与数字电路习题题库期末考试试卷及答案AD和DA器件习题题库期末考试试卷及答案

模拟电路与数字电路(第2版)266习 题10.1 请列举在日常生活中所接触到的使用A/D 和D/A 器件的电子产品。

【解】使用A/D 的电子产品:音响, 手机等。

使用D/A 的电子产品:话筒,烟雾报警器等。

10.2 已知D/A 转换器CB7520内部电路结构是倒T 型电阻网络,该器件可将输入的10位二进制数转换成模拟电压信号输出,设D/A 转换器电路所加的参考电压为4V ,输入的数字信号是(5C)H ,则输出电压的值是多少?【解】(5C )H 化为二进制为(01011100)D ,根据REFo 10(D )2n n V v =-v 0=―428∗85=―8564v ≈1.39v10.3 在图10-15所示的电路中,若参考电压V REF =−10.24V ,在CP 信号驱动下,画出电路的输出波形,并标明输出阶梯波的信号幅度。

图10-15 题10.3图【解】10)(2n n REF OD V u -=第1 0章 数/模和模/数转换器26710.4 已知输入模拟信号的最高频率为5kHz ,要将输入的模拟信号转换成数字信号,必须经历哪几个步骤?采样信号的最低频率是多少,才能保证从采样信号中恢复被采样的信号?【解】采样、量化和编码;10kHZ10.5 如果要将一个最大幅值为5.1V 的模拟信号转换为数字信号,要求能分辨出5mV 的输入信号的变化,试问应选用几位的A/D 转换器?【解】级数n=5.1V/0.005V=1000≈1024。

1024换算为二进制,约为2^10,所以是10位。

10.6 简单说明双积分型A/D 转换器的工作原理,推导双积分型A/D 转换器输出信号D 随输入信号v i 变化的关系式。

【解】由图可见,双积分型A/D 转换器电路由积分器,电压比较器,控制逻辑,脉冲信号源和计数器等电路组成。

电路的工作原理是:开始转换之前,因转换控制信号uL=1,计数器被复位,同时开关S0导通,电容器C 被放电。

第七章 DA转换器和AD转换器

第七章  DA转换器和AD转换器

0
C5
FF5
Q6
110 REF<uI ≤ 3/14U u 0 R8
I I I
R
UR5=
99 14 14
UREF UREF
0
C4
Q5
1 0
R
UR4=
7U 14 UREF 14 REF 7
0
C3
FF4 Q4
UR3=
5U 14 UREF 14 REF
5
R R
0 uI
C2

5FF3 U REF 14 Q
3
1
若模拟参考量为r则输出数字量d和输入模拟量a之间的关系为ad转换ad转换类似用天平测量质量质量天平仪min数字d永远不能精确地表示被测物体质量m而只能以一个最小砝码mmin的精度去逼min称为量化单位
第七章 D/A转换器和A/D转换器
第一节 D/A和A/D转换的基本原理 第二节 D/A转换器 第三节 A/D转换器
线性度、零点及偏移等参数的变化量分别称为增益温度系 数、线性度温度系数、零点温度系数、偏移温度系数。
第一节 D/A和A/D转换的基本原理
四、 A/D转换的基本原理
A/D转换的过程,是一个将模拟信号变换为数字信号 的编码过程。 数字D永远不能精确地表
示被测物体质量mx,而只能以 若模拟参考量为R,则输出数字量D和输入模拟量A之 一个最小砝码mmin的精度去逼 间的关系为 近。A/R D≈
数字系统
传 感 器
D/A 转 换
A/D 转 换
第一节 D/A和A/D转换的基本原理
二、D/A转换的基本原理
要将模拟量A转换为数字量D,需要一个模拟参考量 R ,使得 A = DR
若 max{A}=R

AD转换器和DA转换器试题及答案

AD转换器和DA转换器试题及答案

第九章 A/D 转换器和D/A 转换器一、填空题1.(11-1易)D/A 转换器是把输入的________转换成与之成比例的_________。

2.(11-1中)倒T 形电阻网络D/A 转换器由___________、__________、_________及_____________组成。

3.(11-1易)最小输出电压和最大输出电压之比叫做__________,它取决于D/A 转换器的________。

4.(11-1中)精度指输出模拟电压的_________和_________之差,即最大静态误差。

主要是参考电压偏离__________、运算放大器____________、模拟开关的________、电阻值误差等引起的。

5.(11-1易)D/A 转换器输出方式有____________、__________和__________。

6.(11-2易)采样是将时间上___________(a.连续变化,b.断续变化)的模拟量,转换成时间上_________(a.连续变化,b.断续变化)的模拟量。

7.(11-2)参考答案:1.数字量/数字信号,模拟量/模拟信号2.译码网络,模拟开关,求和放大器,基准电源1. 分辨率 位数2. 实际值 理论值 标准值 零点漂移 压降3. 单极性同相输出 单极性反相输出 双极性输出4. a b二、选择题1.(11-2中)将采样所得的离散信号经低通滤波器恢复成输入的原始信号,要求采样频率sf 和输入信号频谱中的最高信号max i f 的关系是( )。

A .max 2s i f f ≥B .max s i f f ≥C .max s i f f =D . max s i f f <2.(11-2易)下列不属于直接型A/D 转换器的是( )。

A .并行A/D 转换器B .双积分A/D 转换器C .计数器A/D 转换器 D .逐次逼近型A/D 转换器三、判断题(正确打√,错误的打×)1.(11-2易)采样是将时间上断续变化的模拟量,转换成时间上连续变化的模拟量。

DA、AD转换 题

DA、AD转换 题

1 VREF 8

uI <
1 VREF 时, 认为输入的 8
模拟电压为0V, 输出的二进制数为000, 5 6 则 VREF ≤ u I < VREF 时, 输出的
8
8
二进制数为 。 A.001 B.101 C.110 答案:B
D.111
10.以下四种转换器, 是A/D转换器 且转换速度最高。 A.并联比较型 B.逐次逼近型 C.双积分型 D.施密特触发器 答案:A 二、判断题(正确打√,错误的打×) 1、权电阻网络D/A转换器的电路 简单且便于集成工艺制造,因此被 广泛使用。( ) 答案: ×
答案:B
5.为使采样输出信号不失真地代表输入 模拟信号,采样频率 f s 和输入模拟信号 。 的最高频率 f Im ax 的关系是 A. f s ≥ f Im ax B. f s ≤ f Im ax C. f s ≥2 f Im ax D. f s ≤2 f Im ax
答案:C
6.将一个时间上连续变化的模拟量 转换为时间上断续(离散)的模拟量 的过程称为 。 A.采样 B.量化 C.保持 D.编码
答案:A
7.用二进制码表示指定离散电平 的过程称为 。 A.采样 B.量化 C.保持 D.编码 答案:D 8.将幅值上、时间上离散的阶梯 电平统一归并到最邻近的指定 电平的过程称为 。 A.采样 B.量化 C.保持 D.编码
答案:B
9.若某ADC取量化单位△= 并规定对于输入电压 u I , 在0≤
一、选择题 1.一个无符号8位数字量输入的DAC, 其分辨率为 位。 A.1 B.3 C.4 D.8 答案:D 2.一个无符号10位数字输入的DAC, 其输出电平的级数为 。 A.4 B.10 C.1024 答案:CD D.

实验题目AD和DA转换器的应用2-4学时

实验题目AD和DA转换器的应用2-4学时

实验题目A/D和D/A转换器的应用(2-4学时)
一、实验目的:
1.加深对A/D和D/A转换器基本电路工作原理的理解;
2.掌握A/D和D/A转换器的集成芯片DA0832,ADC0809的性能和典型应用;
二、预习要求:
1.了解基本A/D和D/A转换器的工作原理;
2.查阅资料,了解DA0832,ADC0809的逻辑框图和外引脚排列图,弄懂基本工作原理及
引脚功能;
3.了解DA0832,ADC0809的技术指标及使用注意问题;
4.设计实验步骤及记录数据表格;
5.完成预习报告。

三、实验项目:
1.检测DA0832的功能,要求对应输入各位数码测出输出电压数值;
2.检测ADC0809的功能,要求记录输入电压数值用发光二极管观察输出状态;
3.自拟一个用DA0832或ADC0809集成芯片组成的简单应用电路,组装调试;
4.完成实验报告。

四、实验报告要求:
1.简述DA0832,ADC0809的性能指标,各引脚功能;
2.列表整理实验数据,波形;
3.对应用电路原理进行简单叙述,对实验结论进行分析;
4.回答思考题。

五、思考题:
1.DA0832输出的是电流还是电压?
2.DA0832,ADC0809的电源电压范围?基准电压范围?
为什么设置两个地端?(AGDN,DGND)使用时应如何处理?。

电子技术 第9章习题及解答

电子技术 第9章习题及解答

第9章习题及解答9.1 数字量和模拟量有何区别?A/D 转换和D/A 转换在数字系统中有何主要作用? 题9.1 解:模拟量是指在时间上和幅值上均连续的物理量,数字量是指在时间上和幅值上均离散的物理量。

模拟量通过取样、保持、量化和编码的变换,转换成数字量。

A/D 转换和D/A 转换是数字设备与控制对象之间的接口电路,分别实现模数转换和数模转换。

9.3 在图9.2所示的4位权电阻网络D/A 转换器中,如取REF 6V V =,试求当输入数字量32100110d d d d =时的输出电压值?题9.3 解:根据权电阻网络D/A 转换器输出电压的计算公式,当输入数字量32100110d d d d =时的输出电压值为-2.25V 。

9.5 图P9.5所示电路是用AD7520和同步十六进制计数器74163组成的波形发生器电路。

已知AD7520的REF 10V V =-,试画出在时钟信号CLK 的连续作用下输出电压O V 的波形,并标出波形图上各点电压的幅度。

+-∞A9d 8d 7d 6d 5d 4d 3d 2d 1d 0d GNDout1I out2I FR OV DDV REFV 10V+10V-AD7520ENP CLKENT LD CLR CTR DIV 16CTC=153D 2D 1D 0D 1RCO3Q 2Q 1Q 0Q 74163图P9.5题9.5 解:由于74163工作在计数状态,所以在时钟信号CLK 的连续作用下,它的输出端3210Q Q Q Q 从0000~1111不停地循环,AD7520的输入9876d d d d 也从0000~1111不停地循环。

根据AD7520芯片内部的倒T 形电阻网络结构和分流原理,即可画出输出电压O V 的波形图。

图 题解9.59.7 如果某个模拟信号的最高组成频率是20KHz ,那么最低的取样频率是多少?题9.7 解:根据取样定理,最小取样频率是40KHz。

AD与DA转换练习题及答案

AD与DA转换练习题及答案

《A/D与D/A转换》练习题及答案[9.1]在图9.2.5所示的D/A转换电路中,给定V REF=5V,试计算(1)输入数字量的d9~d0每一位为1时在输出端产生的电压值。

(2)输入为全1、全0和全1000000000时对应的输出电压值。

[解](1)根据)1,,1.0(22-=∑=nidVv iinREFO可知,d 9 ~ d 0每一位的1在输出端产生的电压分别-2.5V,-1.25V,-0.625V,-0.313V,-0.156V,-78.13mV,-39.06mV,-19.53mV,-9.77mV,-4.88mV。

(2)输入全1、全0和全1000000000时的输出电压分别为-4.995V,0V和-2.5V。

[9.2]图P9.2(a)所示电路是用CB7520和同步十六进制计数器74LS161组成的波形发生器电路。

己知CB7520的V REF= -10V,试画出输出电压υ0的波形,并标出波形图上各点电压的幅度。

CB7520的电路结构见图P9.2(b),74LS161的功能表与表5.3.4相同。

[解]当1ETEPLDRD====时,电路工作在计数状态,从0000状态开始连续输入16个计数脉冲时,电路将从1111返回0000状态,C端从高电平跳变至低电平。

当CP的上升沿到来的时候,υ0的值如表A9.2所示。

υ0的值由式iinREFOdVv22∑=可得。

输出电压υ0的波形如图A9.2所示。

表A9.2 输出电压υ0的值[9.3] 图P9.3所示电路是用CB7520组成的双极性输出D/A转换器。

CB7520的电路结构见图P9.2(b),其倒T形电阻网络中的电阻R=10 kΩ。

为了得到±5V的最大输出模拟电压,在选定R B=20 kΩ的条件下,V REF、V B应各取何值?CP Q3 /d9 Q2 /d8 Q1 /d7 Q0 /d6υ0(V)↑↑↑┇↑↑↑0000000 10010┇1110111 100005/8×15/8×2┇5/8×145/8×15[解]若d 0 ~d 9均为0时,υ0= +5V,d 0 ~d 9均为1时,υ0= -5V则RRVdVBBiiiREF--=∑=910)2(2υ(1)5+=⋅-RRVBB(2)5)12(21010-=---RRVVBBREF式(1)减式(2)得出102121010=-+REFV∴VVREF10+≈若取R B=20 kΩ,则V B= -10V。

第08章思考题和习题解答

第08章思考题和习题解答

第8章思考题和习题解答8.1 D/A转换器的作用是什么?在什么场合下使用?答:D/A转换器的作用:将数字信号转换为模拟信号,以便控制外部执行机构。

使用场合:输出正弦波等。

8.2 A/D转换器的作用是什么?在什么场合下使用?答:A/ D转换器的作用:将模拟信号转换为数字信号,以便CPU能够处理。

使用场合:采集电流、电压或者温度等模拟信号的场合。

8.3 什么是D/A转换器,它有哪些主要指标?简述其含义?答:1).D/A转换器的基本原理实际上是把输入数字量中的每位都按其权值分别转换成模拟量,并通过运算放大器求和相加,即“按权展开,然后相加”,实现数模转换。

2).它有以下主要指标:2倍。

分辨率,其含义是D/A转换器能分辨的最小输出电压增量,常为满量程的n转换精度,其含义是D/A转换器实际输出值和理论值的接近程度。

偏移误差,其含义是输入数字量为0时,输出模拟量对0的偏移值。

线性度,其含义是D/A转换器实际转换特性和理想直线间的最大偏差。

8.4 什么是A/D转换器,它有哪些主要指标?简述其含义?答:1).A/D转换器是一种能把输入模拟电压或电流变成与它成正比的数字量,即能把被控对象的各种模拟信息变成计算机可以识别的数字信息。

2).它有以下主要指标:分辨率,其含义是使输出数字量变化一个相邻数码所需输入模拟电压的变化量。

量化误差,其含义是ADC的有限位数对模拟量进行量化而引起的误差。

偏移误差,其含义是当输入信号为0时,输出信号不为0的值。

满刻度误差,其含义是满刻度输出数码所对应的实际输入电压与理想输入电压之差。

线性度,其含义是转换器实际的转换特性与理想直线的最大偏差。

绝对精度,其含义是在一个转换器中,任何数码所对应的实际模拟量输入与理论模拟输入之差的最大值。

转换速率,其含义是能够重复进行数据转换的速度,即每秒转换的次数。

8.5 DAC0832芯片内部逻辑上由哪几部分组成?有哪几种工作方式?答:DAC0832芯片内部逻辑由一个8位输入寄存器、一个8位DAC寄存器和一个8位D/A转换电路组成。

(54)--AD转换器试卷

(54)--AD转换器试卷

试题答案网课刷课f l y i n g j g h自 我 检 测1.A/D 转换的一般步骤包括、 、 和 。

A .采样;保持;量化;译码B .积分;保持;量化;编码C .采样;保持;量化;编码D .采样;计数;求和;编码2.已知被转换信号的上限频率为10kHz ,则A/D 转换器的采样频率至少应高于 ,完成一次转换所用时间应小于 。

A .40kHz ;50m sB .20kHz ;60m sC .20kHz ;50m sD .40kHz ;80m s3.衡量A/D 转换器性能的主要性能指标是 和 。

A .转换精度;转换时间B .分辨率;非线性失真C .转换精度;满量程误差D .转换速度;非线性失真4.就逐次逼近型和双积分型两种A/D 转换器而言, 抗干扰能力强; 转换速度较快。

A .双积分型,逐次逼近型B .逐次逼近型,双积分型C .双积分型,双积分型D .逐次逼近型,逐次逼近型5.三位半AD 转换器有 位能完整显示0~9,最高位显示的数字是 。

A .3,1或2B .3,1或5C .3,0或1D .4,0或16.下列A/D 转换器速度最慢的是 。

A .逐次逼近型A/D 转换器B .双积分型A/D 转换器C .并行比较型A/D 转换器D .计数器型A/D 转换器7.有一个8位A/D 转换器,其参考电压为5V ,则1LSB 大约等于 。

A .200mVB .100mVC .40mVD .20mV试题答案网课刷课f l y i n g j g h 54 数字电子技术基础8.双积分A/D 转换器是属于 型模拟数字转换器,它的第一次积分是通过将输入电压U I 转换成与之成比例的输出电压;第二次积分再将该电压转换成与之成比例的 信号。

A .计数型,积分器,电压B .电压时间变换型,乘法器,电流C .电压时间变换型,积分器,时间D .双积分型,乘法器,时间【答案】 1.C 2.C 3.A 4.A 5.C 6.B 7.D 8.C。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第九章 A/D 转换器和D/A 转换器
一、填空题
1.(11-1易)D/A 转换器是把输入的________转换成与之成比例的_________。

2.(11-1中)倒T 形电阻网络D/A 转换器由___________、__________、_________及
_____________组成。

3.(11-1易)最小输出电压和最大输出电压之比叫做__________,它取决于D/A 转换器的
________。

4.(11-1中)精度指输出模拟电压的_________和_________之差,即最大静态误差。

主要
是参考电压偏离__________、运算放大器____________、模拟开关的
________、电阻值误差等引起的。

5.(11-1易)D/A 转换器输出方式有____________、__________和__________。

6.(11-2易)采样是将时间上___________(a.连续变化,b.断续变化)的模拟量,转换成
时间上_________(a.连续变化,b.断续变化)的模拟量。

7.(11-2)
参考答案:
1.数字量/数字信号,模拟量/模拟信号
2.译码网络,模拟开关,求和放大器,基准电源
1. 分辨率 位数
2. 实际值 理论值 标准值 零点漂移 压降
3. 单极性同相输出 单极性反相输出 双极性输出
4. a b
二、选择题
1.(11-2中)将采样所得的离散信号经低通滤波器恢复成输入的原始信号,要求采样频率s
f 和输入信号频谱中的最高信号max i f 的关系是( )。

A .max 2s i f f ≥
B .max s i f f ≥
C .max s i f f =
D . max s i f f <
2.(11-2易)下列不属于直接型A/D 转换器的是( )。

A .并行A/D 转换器
B .双积分A/D 转换器
C .计数器A/
D 转换器 D .逐次逼近
型A/D 转换器
三、判断题(正确打√,错误的打×)
1.(11-2易)采样是将时间上断续变化的模拟量,转换成时间上连续变化的模拟量。

( )
2.(11-2中)在两次采样之间,应将采样的模拟信号暂存起来,并把该模拟信号保持到下
一个采样脉冲到来之前。

( )
3.(11-1易)非线性误差主要由转换网络和运算放大器的非线性引起的。

()
4.(11-2中)双积分A/D转换器转换前要将电容充电。

()
5.(11-2易)分辨率以二进制代码表示,位数越多分辨率越高。

四、简答题
1. D/A转换器的分辨率与转换器的位数有什么关系?
2. (难)D/A转换器的主要技术指标有哪些?(回答三个以上)
3. (中)D/A转换器输出方式有哪些?
4. (中)将模拟信号转换成数字信号需要经过哪些步骤?
5. (难)A/D转换器的主要技术指标有哪些?(回答二个以上)
五、计算题
1.(11-1易)求8位D/A转换器的分辨率。

2.(11-1中)有一6位D/A转换器,最大输出电压为10V,那么当D=101001时,输出电压为多少?
第九章A/D转换器和D/A转换器
一、填空题
1.数字量/数字信号,模拟量/模拟信号
2.译码网络,模拟开关,求和放大器,基准电源
1.分辨率位数
2.实际值理论值标准值零点漂移压降
3.单极性同相输出单极性反相输出双极性输出
4. a b
二、选择题
1.A
2.B
三、判断题
1.错
2.对
3.对
4.错
5.对
四、简答题
1. D/A转换器的分辨率与转换器的位数有什么关系?
参考答案:
1).分辨率是指最小输出电压和最大输出电压之比;
2).对于N位D/A转换器,分辨率为1/(2N-1)。

2. (难)D/A转换器的主要技术指标有哪些?(回答三个以上)参考答案:
分辨率;精度;线性度;转换速度;温度系数等。

3. (中)D/A转换器输出方式有哪些?
参考答案:
单极性同相输出、单极性反相输出和双极性输出。

4. (中)将模拟信号转换成数字信号需要经过哪些步骤?
参考答案:
采样、保持、量化与编码四个步骤。

5. (难)A/D转换器的主要技术指标有哪些?(回答二个以上)参考答案:
分辨率;相对误差;转换速度;温度系数等。

五、计算题
1.(11-1易)求8位D/A转换器的分辨率。

参考答案:
分辨率为:1/(28-1)=1/255=
2.(11-1中)有一6位D/A转换器,最大输出电压为10V,那么当D=101001时,输出电压为多少?
参考答案:
6位D/A转换器的分辨率为:1/(26-1)=1/63=
101001=41,41**10V=
也可以直接用101001=41,111111=63,41/63*10V=。

相关文档
最新文档
