实习六 分析断层地 区地质图
——以清凉山地区为例
Biblioteka Baidu
实习目的
1.学会在地形地质图上确定断层的产 状、性质及其形成时代； 2.掌握求断距的方法； 3.掌握编制断层地区地质剖面图的方 法
实习内容：
一、地形地貌特征 二、地层的接触关系 三、构造特征 四、在地形地质图上求断距 五、编制断层地区地质剖面图
一、地形地貌特征 新地层分布于地形较高的部位，图幅的中部出现呈北东向 分布的“山峰串”。
铅直断距100米
2、水平断距：在垂直于地层走向的剖面上，过断层两盘同一层 面上等高的两点所作走向线之间的距离（hf）。 在地形地质图上，在断层两盘分别画同一层面相同高程的走 向线，两走向线之间的距离为水平断距。 下图所示，断层线两盘泥盆系地层顶面两条700米高程走向线 之间的垂直距离为1厘米，该图的比例尺为1：50000，所以水平 断距为500米。
五、编制断层地区地质剖面图
1、地形线画好后首先画断层，注意将真倾角换算成假倾角； 2、绘制不整合面以上的内容； 3、绘制褶皱时由核部开始，逐次向两翼； 4、注意断层两侧地层的水平、铅直断距。
铅直断距 水平断距
3、地层断距：同一地质界线被错开后二者之间的垂直 距离（ho）。 ho=hg*cosα 或ho=hf*sinα 注意：上述断距的测定是以地层被错开后两盘岩层产 状不变为前提条件的，即沿断层面没有发生旋转。
清凉山地形地质图中的断距： 1、铅直断距：在清凉山东侧700米走向线 上作，用P1与C3之间的地质界线； 2、水平断距：在清凉山东侧断层两盘的 700米走向线上作，用C2与C3之间的地质界 线； 3、地层断距为100*cosα 或（130—140）*sinα α为地层的倾角。
二、地层的接触关系 1.老第三系与其下伏P1、P2、C1、C2、C3为角度不整合接触； 2.用作图法确定不整合面的产状（N45E，8SE）
三、构造特征 1、清凉山向斜；2、清凉山东背斜；3、清凉山断层
断层的描述：断层名称（地名+断层的类型）、位置、延伸方向、 长度、通过的主要地点；断层面的产状；两盘出露地层及产状；地 层重复、缺失及地质界线错开特征；两盘位移方向，断距大小；断 层与其它构造的关系，断层的形成时代及力学成因。

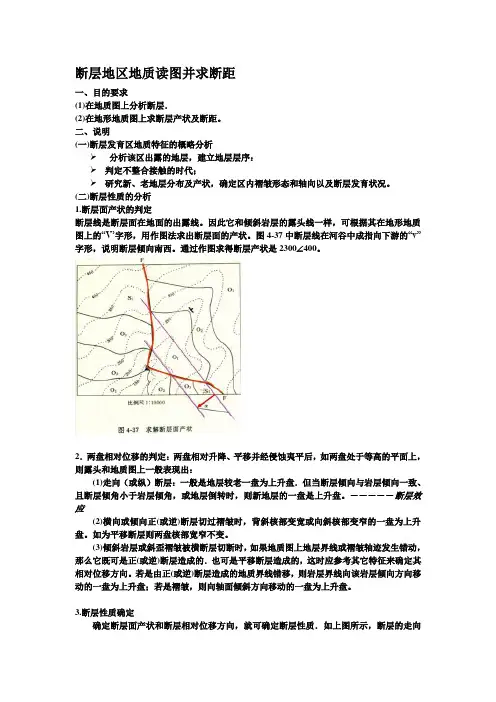

四、在地形地质图上求断距 在大比例尺地形地质图上，若断层两盘的产状稳定，在垂直 于岩层走向的剖面上可以求出铅直断距、水平断距和地层断距。 1、铅直断距：在垂直于地层走向的剖面上，断层两盘同一层 面间的铅直距离（hg）。 在地形地质图上，在断层的任意一盘作某一高程的走向线， 把它延伸到另一盘与相同层面出露线相交，此交点的标高与走 向线之间的标高差，即为地层的铅直断距。
——以清凉山地区为例
Biblioteka Baidu
实习目的
1.学会在地形地质图上确定断层的产 状、性质及其形成时代； 2.掌握求断距的方法； 3.掌握编制断层地区地质剖面图的方 法
实习内容：
一、地形地貌特征 二、地层的接触关系 三、构造特征 四、在地形地质图上求断距 五、编制断层地区地质剖面图
一、地形地貌特征 新地层分布于地形较高的部位，图幅的中部出现呈北东向 分布的“山峰串”。
铅直断距100米
2、水平断距：在垂直于地层走向的剖面上，过断层两盘同一层 面上等高的两点所作走向线之间的距离（hf）。 在地形地质图上，在断层两盘分别画同一层面相同高程的走 向线，两走向线之间的距离为水平断距。 下图所示，断层线两盘泥盆系地层顶面两条700米高程走向线 之间的垂直距离为1厘米，该图的比例尺为1：50000，所以水平 断距为500米。
五、编制断层地区地质剖面图
1、地形线画好后首先画断层，注意将真倾角换算成假倾角； 2、绘制不整合面以上的内容； 3、绘制褶皱时由核部开始，逐次向两翼； 4、注意断层两侧地层的水平、铅直断距。
铅直断距 水平断距
3、地层断距：同一地质界线被错开后二者之间的垂直 距离（ho）。 ho=hg*cosα 或ho=hf*sinα 注意：上述断距的测定是以地层被错开后两盘岩层产 状不变为前提条件的，即沿断层面没有发生旋转。
清凉山地形地质图中的断距： 1、铅直断距：在清凉山东侧700米走向线 上作，用P1与C3之间的地质界线； 2、水平断距：在清凉山东侧断层两盘的 700米走向线上作，用C2与C3之间的地质界 线； 3、地层断距为100*cosα 或（130—140）*sinα α为地层的倾角。
二、地层的接触关系 1.老第三系与其下伏P1、P2、C1、C2、C3为角度不整合接触； 2.用作图法确定不整合面的产状（N45E，8SE）
三、构造特征 1、清凉山向斜；2、清凉山东背斜；3、清凉山断层
断层的描述：断层名称（地名+断层的类型）、位置、延伸方向、 长度、通过的主要地点；断层面的产状；两盘出露地层及产状；地 层重复、缺失及地质界线错开特征；两盘位移方向，断距大小；断 层与其它构造的关系，断层的形成时代及力学成因。
四、在地形地质图上求断距 在大比例尺地形地质图上，若断层两盘的产状稳定，在垂直 于岩层走向的剖面上可以求出铅直断距、水平断距和地层断距。 1、铅直断距：在垂直于地层走向的剖面上，断层两盘同一层 面间的铅直距离（hg）。 在地形地质图上，在断层的任意一盘作某一高程的走向线， 把它延伸到另一盘与相同层面出露线相交，此交点的标高与走 向线之间的标高差，即为地层的铅直断距。
