电子专业工艺文件(BT830B数字万用表)
DT830B 数字万用表装配实验报告
DT830B 数字万用表装配实验报告一.实验目的1．了解DT-830数字万用表的基本结构和原理。
2．认识并测量元器件，了解元器件标识的意义。
3．对照原理图和印制电路板图，理解电路组装工艺。
4．调试并检测各部分电路功能和质量，提高综合安装测试技能。
二．实验原理1．直流电压测量原理2．交流电压测量原理3．直流电流测量原理4．交流电流测量原理5．电阻测量原理6．电容测量原理三．安装工艺1，印制板安装双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。
安装前必须对照元件清单，仔细清理，测试元器件。
其中，测试过的电阻要分开放，记录电阻值的大小。
2，安装步骤（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。
二极管和三极管要注意极性。
（2）安装电位器，三极管插座。
注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。
（3）安装保险座，L，弹簧。
焊接点大，注意预焊和焊接时间。
并注意L的安装高度（太高的话后壳盖不上）。
（4）安装电池线。
电池线由A面三极管旁边孔穿过到B面再插入焊孔，在A面焊接。
红线接“+”，黑线姐“-”。
3，液晶屏的安装（1），面壳平面向下置于桌面，从旋转圆孔两边垫起越5mm。
（2），将液晶屏放入窗口内，白面向上，方向标记在右方；用镊子（不要用手拿）把导电硅胶条放入液晶屏PIN脚处，注意保持导电硅胶条的清洁。
再用EVA胶垫紧靠导电条贴在液晶屏上，固定住导电条。
4，旋钮安装方法。
（1）V型弹簧片装到旋钮上，六个。
弹簧比较小，易变形，用力要轻，要小心。
（2）装完弹簧片把旋钮反面，将两个小弹簧粘上少许凡士林放入旋钮两圆孔，再把小钢珠放在表壳合适的位置。
（3）将装好的弹簧的旋钮按正确方向放入表壳。
5，固定印制板。
（1）将印制板对准位置装入表壳，并用四个螺钉紧固。
（2）装上保险管和电池，转动旋钮，液晶屏应正常显示。
dt830b数字万用表工作原理
dt830b数字万用表工作原理
DT830B数字万用表是一种便携式电子测试仪器，用于测量电压、电流和电阻等电学量。
它的工作原理可以分为几个方面：
1. 电压测量：DT830B数字万用表通过使用内部电源，如电池，提供一个已知电压，然后将测量对象与表的测量端子相连接。
通过内部的电压分压电路，将测量对象的电压降低到可以测量的范围，并将其转换成与已知电压相关的电压指示。
2. 电流测量：DT830B数字万用表在电流测量时，需要将测量
对象与表的测量端子相连接，并通过内部的电流分流电阻，将电流分流为可以进行测量的范围。
然后，通过内部的电压测量电路测量分流电阻上的电压，从而获得电流指示。
3. 电阻测量：当进行电阻测量时，DT830B数字万用表通过将
测量对象与表的测量端子相连接，并通过内部的电流产生电路，将已知电流通过测量对象，测量对象上产生电压与已知电流成正比。
随后，通过内部的电压测量电路，测量产生的电压，并通过计算获得电阻值。
总体而言，DT830B数字万用表通过使用内部电源和相应的电路，将电学量转换为易于测量的信号，并通过内部计算和显示装置显示测量结果。

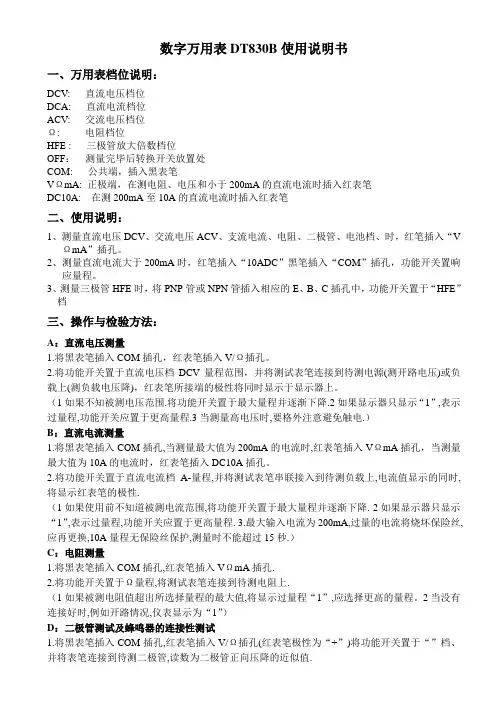

TB8032万用表说明书
数字万用表DT830B使用说明书一、万用表档位说明：DCV: 直流电压档位DCA: 直流电流档位ACV: 交流电压档位Ω: 电阻档位HFE : 三极管放大倍数档位OFF：测量完毕后转换开关放置处COM: 公共端，插入黑表笔VΩmA: 正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔DC10A: 在测200mA至10A的直流电流时插入红表笔二、使用说明：1、测量直流电压DCV、交流电压ACV、支流电流、电阻、二极管、电池档、时，红笔插入“VΩmA”插孔。
2、测量直流电流大于200mA时，红笔插入“10ADC”黑笔插入“COM”插孔，功能开关置响应量程。
3、测量三极管HFE时，将PNP管或NPN管插入相应的E、B、C插孔中，功能开关置于“HFE”档三、操作与检验方法：A：直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）B：直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）C：电阻测量1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。

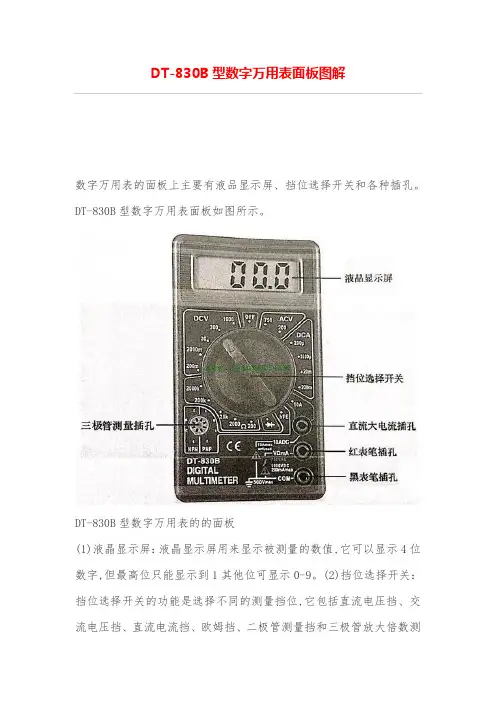

DT-830B型数字万用表面板图解
DT-830B型数字万用表面板图解
数字万用表的面板上主要有液品显示屏、挡位选择开关和各种插孔。
DT-830B型数字万用表面板如图所示。
DT-830B型数字万用表的的面板
(1)液晶显示屏：液晶显示屏用来显示被测量的数值,它可以显示4位数字,但最高位只能显示到1其他位可显示0-9。
(2)挡位选择开关：挡位选择开关的功能是选择不同的测量挡位,它包括直流电压挡、交流电压挡、直流电流挡、欧姆挡、二极管测量挡和三极管放大倍数测
量挡(3)插孔：数字万用表的面板上有3个独立插孔和1个6孔组合插孔。
标有“COM”字样的为黑表笔插孔,标有“VΩmA”为红表笔插孔,标有“10ADC”为直流大电流插孔,在测量200mA～10A范围内的直流电流时,红表笔要插入该插孔。
6孔组合插孔为三极管测量插孔。
DT830B_数字万用表装配实验报告
DT830B 数字万用表装配实验报告实验日期： 实验名称：DT830B 数字万用表装配一：实验目的1、 通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、 了解ICL7106的各个引脚和他的数模转换功能。
3、 了解液晶显示的原理和使用方法。
4、 初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、 了解各种测试仪器的用法并样品进行测试和矫正 二：实验器材1、 DT830型31/2位数字万用表的各种零配件和相关的材料说明。
见DT830B 元件清单（一）和DT830B元件清单（二）。
2、 焊接电路板所需的烙铁和锡以及松香。
3、 一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D 转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点 （1）采用＋7V ～＋15V 单电源供电，可选9V 叠层电池，有助于实现仪表的小型化。
低功耗（约16mW ），一节9V 叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V 基准电压源、异或门输出电路，能直接驱动3½位LCD 显示器。
（3）属于双积分式A/D 转换器，A/D 转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
年级： 班组： 姓名： 学号：（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。
数字电子技术基础课程设计DT-830B数字万用表报告
图（2） 工作原理框图
DT830B数字万用表由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏及表笔等组成。
四、装配过程
1工具准备 ：40W电烙铁、焊锡丝、镊子、钳子、螺丝刀、助焊松香、吸锡器、高温海绵、DT830B套件。
2清点组装配件：
DT830B数字万用表由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏及表笔等组成。
为检测大于2V的直流电压，在输入端引入衰减器，将信号变为0~2V，检测显示时再放大同样的倍数。
检测直流电流，首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。衰减是有精密电阻构成的具有不同分流系数的分流器完成。
电阻的检测是利用电流源在电阻上产生压降。因为被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A/D转换器进行检测。
安装流程图：
5、电路功能测试结果
直流电压测量
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(干电池)或负载上，此时显示出电压1.5v。
直流电流测量
1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。
3印制板安装、电烙铁加热：
按照指导书找到双面板的焊接面，检查电电路板是否有问题。划分焊接面B、相关元件安装A面，并将电烙铁通电加热时放在瓷片上。
4电阻元器件测试和编号：
根据原理图、安装图及电阻的读取方法，测试各电阻的阻值以及编号，对电阻编号完后，便进行电阻安装。
5电容及二极管安装：
电子专业工艺文件(BT830B数字万用表)
第1册共1册共15页文件名称：电子专业工艺文件产品型号：DT830B产品名称：数字万用表产品图号：NZ9.000.001本册内容：整机安装指导：张友桥制作：张良敏、彭浪时间：2010.12.宁波职业技术学院电子系校内生产实训基地型 工艺表名称 万用表产品图号图号序号项目 代号 名称型号及代号成型 标记 代号 长度（mm ） 数量 设备及工装 工时 定额备 注A B Rh1 R01--100K ±5% a 3 102 1 手工 5s 2 R02--180K ±5% a3 10 2 1 手工 5s 3 R1---548K ±5% b4 10 2 1 手工 5s 4 R2---352K ±5% b 4 10 2 1 手工 5s5 R3---90K ±5% b 4 10 2 1 手工 5s6 R4---9K ±5% b 4 10 2 1 手工 5s7 R5---900±5% b 4 10 2 1 手工 5s8 R6---100±5% b 4 10 2 1 手工 5s9 R21---1M ±5% a 3 10 2 1 手工 5s 10 R22---1M ±5% a 3 10 2 1 手工 5s 11R23---1M ±5%a310 21 手工5sA 大于等于3mm ，h 大于等于2mm,R 大于等于10mm.R01、R02、R21、R22、R23、R29、R30、R36、R38成型如a,其他如b.(a) (b) 旧底图总号底图总号 拟制审核日期 签名标准化 更改标记数量更改单号签名日期 批准型 工艺表名称 万用表产品图号图号序号项目 代号 名称型号及代号成型 标记 代号 长度（mm ） 数量 设备及工装 工时 定额备 注A B Rh1 R24---1.5K ±1% b 4 102 1 手工 5s 2 R26---9K ±1% b 4 10 2 1 手工 5s3 R27---900±0.15% b4 10 2 1 手工 5s 4 R28---20K ±1% b 4 10 2 1 手工 5s5 R29---220K ±5% a 3 10 2 1 手工 5s6 R30---1M ±5% a 3 10 2 1 手工 5s7 R32---0.99±0.5% b 4 10 2 1 手工 5s8 R33---9±0.5% b 4 10 2 1 手工 5s9 R36---220K ±5% a 3 10 2 1 手工 5s 10 R38---220K ±5% a 3 10 2 1 手工 5s 11A 大于等于3mm ，h 大于等于2mm,R 大于等于10mm.R01、R02、R21、R22、R23、R29、R30、R36、R38成型如a,其他如b.(a) (b) 旧底图总号底图总号 拟制审核日期 签名标准化 更改标记数量更改单号签名日期 批准元器件引出脚成型工艺表产品名称DT830B数字万用表名称产品图号图号序号项目代号名称型号及代号成型标记代号长度（mm）数量设备及工装工时定额备注A R h1 D1 IN4007 a 4 10 22345678(a)旧底图总号底图总号拟制审核日期签名标准化更改标记数量更改单号签名日期批准元器件引出脚成型工艺表产品名称DT830B数字万用表名称产品图号图号序号项目代号名称型号及代号成型标记代号长度（mm）数量设备及工装工时定额备注A R h1 C04---150nF a2 10 22 C05---150nF a 2 10 2345C04、C05成型如图a,其他电容不用管脚成型(a)旧底图总号底图总号拟制审核日期签名标准化更改标记数量更改单号签名日期批准装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1R21---1M ±5%R22---1M ±5%R23---1M ±5%R30---1M ±5%4 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10SC01---100Pf 1 流水线 2 装配工电容C01采用立式安装,电容可紧靠电路板,也可留1~2mm,将电容插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.插完后,将电路板翻个面,使焊接面朝上,并检查有无掉落等.手工 3S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R29---220K ±5%R36---220K ±5% R38---220K ±5%R02---180K ±5%4 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S旧底图总号底图总号拟制审核日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料工作地 工序号工种 工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R1---648K ±0.5%R2---352K ±0.5% R3---90K ±0.5% R4---9K ±0.5% R5---900±0.5% R6---100±0.5%6 流水线 1 装配工 电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10SD1---IN4007 1 流水线 2 装配工二极管D1采用立式安装,电容可紧靠电路板,也可留1~2mm,将电容插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.插完后,将电路板翻个面,使焊接面朝上,并检查有无掉落等.手工 3S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料工作地 工序号 工种 工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R24---1.5K ±1%R26---9K ±1%R27---900±0.5% R28---20K ±1%R32---0.99±0.5% R33---9±0.5% 6 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 15S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1C02---100nFC03---100nF C04---150nF C05---150nF C08---100nF5 流水线 1 装配工 电容脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:检验卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号工作地流水线工序号来自何处上道工序交往何处整机装配序号检测内容及技术要求检测方法检验器具全检抽检备注名称规格及精度1 外观目检1-1 元器件的品种、规格、位置符号设计要求，不得错焊了、漏焊目检100%不合格补焊2 工艺质量目检2-1 印制电路板各焊点是否有虚焊，桥接，堆积、气泡等，目检100%不合格补焊旧底图总图底图总号设计审核日期签名第1页共1页更改标记更改单号签名日期批准装配工艺过程卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号装入件及辅助材料工作地工序号工种工序（步）内容及要求设备及工装工时定额序号代号、名称、规格数量1输入杆座三个电池压簧HFE座3流水线1装配工输入笔杆插入对应位置，大头一端紧靠电路板,保证高度基本统一.电池压簧插入对应位置，HFE座按照外壳的限定的朝向插入对应位置,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工10S旧底图总号底图总号拟制审核日期签名标准化第页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1电位器 4 流水线 1 装配工将电位器插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S保险管猛铜丝1 流水线2 装配工将猛铜丝插装到电路板对应位置, 保险管放置在指定位置手工 3S旧底图总号底图总号拟制审核日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号装入件及辅助材料工作地工序号工种工序（步）内容及要求设备及工装工时定额序号代号、名称、规格数量1定位弹簧滚珠2流水线1装配工将定位弹簧放入对应位置,涂上黄油再把滚珠放上，并检查各电阻的高度是否变化或则有无掉落等.手工10S V形触片 6流水线2装配工触片放入指定位置,并检查有无掉落等.手工3S旧底图总号底图总号拟制审核日期签名标准化第页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 液晶片 导电胶条 转盘 3 流水线 1 装配工先放入液晶片再把导电胶条对准液晶片的导线，把装好的转盘放入外壳并检查有无掉落等.手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 贴纸 1 流水线 1 装配工贴纸要对齐各个边，贴在指定位置，最好一次成功，贴好后用手指慢慢压实，并检查有无边角翘起，有无明显的气泡手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 总装 1 流水线 1 装配工把各个元器件拼接安装，并用自动螺丝固定手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:检验卡片产品名称DT83 系列31/2位数字多用表名称产品图号图号工作地流水线工序号来自何处上道工序交往何处整机装配序号检测内容及技术要求检测方法检验器具全检抽检备注名称规格及精度1 外观目检1-1 贴纸有无翘起，机壳有无变形，转盘能否灵活转动，表笔能否插入表笔座目检100%旧底图总图底图总号设计审核日期签名第1页共1页更改标记更改单号签名日期批准。
DT—830B数字万用表的组装(2010.3修)
三、万用表的制作流程
分拣元件 焊接
组装 调试
应用
分拣元件环节
成套万用表散件分为：
焊接件- 组装件--
焊接环节
1 按指导书组装程序表和坐位图在线 路板上找到相应位置元器件。 1 2 注意30电解电容、20二极管的 极 性。 3 要保持线路板的清洁。 4 把所有要焊的元器件在线路板上放 好， 检查无误后再焊接。
闽南理工学院
电工电子实验室
DT—830B 数字万用表 的组装
一、实训目的
1
2
3Leabharlann 45、掌握电子元件焊接的基本技能 、掌握识别各类电子元件的方法 、了解电子产品的制作环节和过程 、增强分析、解决问题的能力 、培养团队协作能力精神
二、焊接知识回顾
电子元件焊接操作要领 电子元件的识别和元件管脚的加工 焊点的质量检查和判断方法
组装及调试环节
1. 按照指导书上步骤组装. 2. 润滑油不要上的过多. 3. 注意液晶显示器小数点位置(反向看 有圆弧处放右侧)。 4. V型铜片不要太用力以防变形。 5. 正确装配线路板。
万用表应用
使用万用表注意事项 1. 正确选择挡位和量程 2. 不能带电转换挡位和量程 3. 万用表不使用时要关机
四、考核内容
1.线路板元件加工和焊接质量
2.万用表的调试结果
1
万用表工艺资料
万用表工艺文件共1 册第1册共18页产品型号：DT-830B产品名称：万用表产品图号：本册内容：元器件工艺、导线加工基板插件、焊接装配批准：2015年12月4日万用表实物图文件编号DT-830B-GY-01文件型号DT-830B拟制第8页共18页审核标准化更改标记数量更改单号签名日期批准拟 制 第09页 共18页审 核标 准 化更改标记数量更改单号签名日期批 准万用表安装工艺文件编号 DT-830B-GY-01 文件型号DT-830B外观：要求外观无损坏，无污染，标志清晰；机械装配符合技术要求。
文件型号DT-830B工程名产品规范焊接规范（1）元器件的弯曲成形：为了使元器件在印制板上的装配排列整齐并便于焊接，在安装前通常采用手工或专用机械把元器件引线弯曲成一定的形状。
为了避免元器件的损坏、元器件整形时应注意以下几点：1、引线弯曲时的最小半径不得小于引线直径的2倍，不能“打死弯”；2、引线弯曲处距离元器件本体至少在2mm以上，绝对不能从引线的根部开始打弯。
对于那些容易崩裂的玻璃封装的元器件，引线成形时尤其要注意这一点。
3、剪切成形的元器件必须注意外观一定要美观，不要有毛刺。
4、具体元器件规范见附表。
（2）元器件的插装元器件安装到印制板上，无论是卧式安装还是立式安装，这两种方式都应该使元器件的引线尽可能短一些。
在单面印制板上卧式装配时，小功率元器件总是平行地紧贴板面；在双面板上，元器件则可以离开板面约1—2mm，避免因元器件发热而减轻铜箔对基板的附着力，并防止元器件的裸露部分同印制导线短路。
安装元器件时应注意以下原则：1、装配时，应该先安装那些需要机械固定的元器件，如功率器件的散热器、支架、卡子等等，然后再安装靠焊接固定的元器件。
否则，就会在机械紧固时，使印制板受力娈形而损坏其它元器件。
2、各种元器件的安装，应该使它们的标记（用色码或字符标注的数值、精度等）朝左和朝下，并注意标记读数方向的一致（从左到右）；卧式安装的元器件，尽量使两端的引线的长度相等对称，元器件放在两孔中央，排列要整齐。
DT-830B数字万用表---电装实习报告
徐州工程学院实习报告实习名称电装实习 _________ 学院数理学院 _________ 专业应用物理学_________ 班级11 光伏 ________________ 学生姓名_____________________________ 学号 ________________________ 实习地点教2-419 _________ 指导教师王一女口________实习起止时间：2014年12月15日至2014年12月21日目录一.实习目的 (1)二.实习要求 (1)三.元器件的判别和测量 (1)1.实验工具 (1)2.各种零配件和相关的材料说明 (1)3.元件的认识 (2)四.实验原理 (3)1.D T-830B型数字万用表原理 (3)2.电路测量原理和电路工作原理 (4)五.安装和焊接 (9)1.装配和安装工艺 (9)2.焊接工艺 (11)六.调试、故障排除和校验 (13)1.校准和检测原理 (13)2.使用仪器 (13)3.测量 (13)4.检测 (14)七.结束语 (14)一.实习目的1.通过DT-830B数字万用表装配实验，了解万用表结构原理2.认识并熟练测量各个元器件，了解元器件标识的意义。
3.对照原理图和印制电路板图，掌握电路组装焊接工艺。
4.通过调试仪器并检测电路功能，培养动手能力。
二.实习要求1.了解万用表特点，熟悉工作原理。
2.熟悉装配数字万用表的基本工艺流程，安装调试万用表。
3.认识液晶屏显示器件。
4.掌握基本的装配工艺、培养自身的动手能力。
三.元器件的判别和测量1.实验工具：1.1焊接电路板所需的烙铁和锡以及松香。
1.2一个标准的数字万用表、螺丝刀、镊子、刀片等。
2.各种零配件和相关的材料说明：2.1元件清单（一）1.（1 ）底面壳各1 个（4）旋纽 1 个（2）液晶片1 片（5）屏蔽纸 1 张（3）液晶片支架1 个（6）功能面板2.（1 ）IC：7106 （全检）（2）表笔插孔柱3 个3.（1）保险管、座1 套（8）定位弹簧2.8*5 2 个（2）HFE座1 个（9）接地弹簧4*13.5 1 个蚌里0 n1 n! a3童百5£t tB S g雷二鲫A?1D1041捺1€1库p22H IN\ J«3fl脚負4R4A no.oooit5S J it11NM1£t&1J ift11P1B D4自3自§（3）V行触片6片（10）2*8自攻螺钉（固定线路板3个（4）9V电池1个（11）2*10自攻螺钉（固定底壳）2个（5）电池扣1个（12）电位器201 （VR1 1个（6）导电胶条2个（13）锰铜丝电阻（RO 1 个（7）滚珠2个4.（1）表笔一付（2）说明书（3）电路图及注意要点1张2.2元件清单（二）代号参数精度代号参数精度R26 274K 0.3% C1 100pF R10 0.99 0.5% R19 220K 5% R27 274K 0.3% C2 100 nF R8 9 0.3% R12 220K 5% R5 1K 1% C3 100 nF R20 100 0.3% R13 220K 5% R6 3K 1% C4 100 nF R21 900 0.3% R14 220K 5% R7 30K 1% C5 100 nF R22 9K 0.3% R15 220K 5% R30 100K 5% C6 100 nF R23 90K 0.3% R2 470K 5% R4 100K 5%R24 117K 0.3% R3 1M 5% R1 150K 5% D3 1N4007 R25 117K 0.3% R32 2K 20% R18 220K 5% Q1 9013 R35 117K 0.3%表元件清单3.元件的认识3.1 电阻值的识别根据以下各色环所代表意义的列表来正确识别电阻值3.2电容值识别电容的常用单位为pF（皮法）,nF（纳法）,uF（微法）。
830数字(精选)万用表原理、组装与调试
830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表所示。
表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。
dt830b数字万用表设计报告
DT830B万用表设计报告班级：通信101姓名：学号：完成日期：2010年7月8 日1、摘要：DT-830B型数字万用表是利用模拟-数字（A/D）转换原理，将被测模拟量转换为数字量，并用数字显示测量结果的一种电测仪表。
这种表是当前广为流行的一种，和其他数字万用表相比，除功能选择开关结构不同外，其核心部分-A/D 转换器基本相同；数字万用表与普通指针式万用表相比，具有测量精度高，速度快，显示直观，读数准确方便，输入阻抗高等一系列优点。
Abstract：DT-830B Digital Multimeter is the use of analog - digital (A / D) conversion theory, will be tested for analog digital conversion, and figures show the measurement results of an electrical measuring instrument. This table is a widely popular, and compared to other digital multimeter, with the exception of function selector switch structure, the core of the-A / D converter is basically the same; digital multimeter Analog multimeter and general compared with measurement accuracy, high speed, showing an intuitive, easy and accurate readings, a number of advantages of higher input impedance. Key words：Digital multimeters, DT830B type, principle.关键词：数字万用表，DT830B型，原理。
电子工艺实习报告--DT830B数字万用表
3、焊接工具及使用
电烙铁分为外热式和内热式两种。一般电子制作用30W左右的外热式电烙铁就可以了。电烙铁主要由烙铁头、烙铁芯、电源线三部分构成，220V电源经过电源线到达烙铁芯上的电阻丝，电阻丝发热经过热传导，烙铁头就会发热。
六 焊接工艺
1、焊接基础知识
焊接机理：1润湿阶段2扩散阶段3焊点形成阶段，通过焊接机理可以将焊接定义为：通过加热、加压或其他方法，是两种或两种以上金属原子依靠原子间内聚力及扩散作用牢固地结合在一起，最后形成一种合金的过程。
焊接的种类分为：1熔焊2钎焊3接触焊三种。
2、焊接材料
焊接材料：在一般的电子产品装配中主要使用锡铅焊料，又称为锡焊，具有熔点低、易于流动、表面张力小、机械强106测试线路和典型应用线路
图2Ｉ－Ｕ－Ｒ测量电路电气原理简图
五 系统硬件设计
1、 电流Ｉ测量转换电气原理图
2、电压Ｕ测量转换电气原理图
3、电阻R测量转换电气原理图
4、DT830B数字万用表总原理图
如图，主电路采用40引脚封装的集成电路ICL7106，配以各部分测量电路，通过拨动旋纽，改变触片接触点，选择不同的测量电路
焊接的步骤：
1选用合适的焊锡（焊接电子元件最好选用低熔点的焊锡丝）；
2 选用助焊剂；
3 电烙铁使用前要上锡；焊盘和元件的引脚用砂纸打磨干净，涂上助焊剂；
4 焊接五步法①一手拿老铁，另一手拿焊丝；②烙铁接触焊盘和元件管脚；③焊锡丝放到焊盘上融化；④拿开焊锡丝；⑤最后拿走烙铁；
5 焊接完成后电烙铁应放在烙铁架上，并用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。
DT830B数字万用表实习报告1
生产实习报告(校内)姓名：陈驰班级：10供电2班学号：东北石油大学秦皇岛分校电信系2011年11月05日供用电技术专业实习报告1一、实习目的熟悉数字万用表内部结构工作原理，增强动手能力，巩固知识二、实习内容1、数字万用表简单的工作原理。
2、元件检测方法描述。
3、安装、调试、故障检测及排除的简单过程。
4、学会对简单的电路板焊接以及实际操作动手5、在此过程中的收获和体会三、仪器1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1，DT830B数字万用表的外观如图1所示。
该仪表的心脏是一片大规模集成电路7106，该芯片（7106）内部包含双积分A/D转换器、显示锁存器、七段译码器和显示驱动器。
本套件中，7106芯片已经固化在印刷电路板上。
表的工作原理框图见图2。
输入仪表的电压或电流信号经过一个开关选择器转换一个0到±199.9mV的直流电压。
例如输入信号100V，就用1000:1的分压器获得直流100.0mV；输入信号是交流100V，则首先整流为直流100V，然后再分压成直流100.0mV。
电流测量则通过选择不同阻值的分流电阻获得。
图3是7106芯片的应用电路简化图。
它的实质是满量程200mV的数字电压表。
输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的七段码。
A/D转换器的时钟是由外接100P电容和100K电阻与芯片内部电路组成振荡频率约48Hz的振荡器提供的，它经过一个四分之一分频获得计数频率，通过这个频率获得2.5次/秒的测量速率。
四个译码器将数字转换成七段码的四位数字，小数点由选择开关设定。
图4是直流电压测量电路简化图。
在200mV档，由7106直接测量，其余各档输入电压被分压电阻分压（分压电阻之和为1MΩ），每档分压系数为1/10，分压后的电压必须在-0.199V～+0.199V之间，否则将过载显示，过载显示为仅在最高位显示“1”其余位数不显示。
电子专业工艺文件(BT830B数字万用表)
手工
10S
D1---IN4007
1
流 水 2 线
装 配 工
路板,也可留 1~2mm,将电容插装到电路 板对应位置,并在电路的焊接面将引脚扳 弯,使引脚与电路板城 45~60 度夹角,以防 元件掉落.插完后,将电路板翻个面,使焊 接面朝上,并检查有无掉落等.
手工
3S
旧底图总号 底图总号 拟制 审核
日期 签名
底图总号
拟制 审核
日期
签名
标准化 更改标记 数量 更改 单号 签名 日期 批准
第
页共 页
13
25
描图:
描校:
装配工艺过程卡片
装入件及辅助材料 序 代号、名称、规格 号 R1---648K±0.5% R2---352K±0.5% R3---90K±0.5% R4---9K±0.5% R5---900±0.5% R6---100±0.5% 工 工 工 数 作 序 种 量 地 号
产品名称 产品图号
DT83 系列 3 1/ 2 位数字多用表
名称 图号 设备 及工 装 工时 定额
工序（步）内容及要求
电阻脚采用立式安装,一端可紧靠电路板, 也可留 1~2mm,保证高度基本统一.将各
1
6
流 水 1 线
装 配 工
电阻插装到电路板对应位置,并在电路的 焊接面将引脚扳弯,使引脚与电路板城 45~60 度夹角,以防元件掉落.全部电阻(共 4 个)插完后,将电路板翻个面,使焊接面朝 上,并检查各电阻的高度是否变化或则有 无掉落等. 二极管 D1 采用立式安装,电容可紧靠电
数量
更改单号
签 日期 名
批准
元器件引出脚成型 工艺表 序 号 项 目 代 号 D1 名称型号及 代号
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试OK830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3- 3 -字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻- 4 -20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图 5.1所示。
工 艺 文 件
工艺文件共1 册第1 册共13页型号：ZX830B名称：数字万用表图号本册内容：元器件的安装，主要部件的安装，整机装配，元件清单。
批准2011年12月3日工艺文件目录产品名称计划生产件数ZX830B数字万用表40件序号工艺文件名称页号备注1工艺文件封面12工艺文件目录23工艺流程图34焊接工艺过程卡45液晶屏安装86旋钮安装97 电路板装配108 整机装配119 元件清单12旧底图总号更改标记数量更改单号签名日期签名日期第2页拟制共13页底图总号审核第1册标准化共1册工艺流程图产品名称计划生产件数ZX830B数字万用表40件工艺流程图旧底图总号更改标记数量更改单号签名日期签名日期第3页拟制共13页底图总号审核第1册标准化共1册元器件检查正确焊接元器件装配电路板整机装配上电调试及检测检查焊接质量焊接工艺过程卡产品名称计划生产件数ZX830B数字万用表40件序号名称数量工序要求及内容工具1 电阻要求部分立式安装，部分卧式安装，如图。
电烙铁2 整流二极管 4 全部立式安装。
电烙铁3 稳压二极管 2 全部立式安装。
电烙铁焊接要求：焊点要光亮无毛刺，不要出现虚焊，不要将焊盘弄掉，不要焊错位。
电阻：二极管：立式卧式立式旧底图总号更改标记数量更改单号签名日期签名日期第4页拟制共13页底图总号审核第1册标准化共1册焊接工艺过程卡产品名称计划生产件数ZX830B数字万用表40件序号名称数量工序要求及内容工具1 电解电容全部立式安装电烙铁2 瓷片电容全部立式安装电烙铁3 三极管全部立式安装电烙铁注意：焊接时，特别要注意三极管和电解电容的极性。
要求：焊点光亮无毛刺，不要出现虚焊电容：三极管：立式旧底图总号更改标记数量更改单号签名日期签名日期第5页拟制共13页底图总号审核第1册标准化共1册焊接工艺过程卡产品名称计划生产件数ZX830B数字万用表40件序号名称数量工序要求及内容工具1 40脚芯片座 1 每个脚都要焊好，芯片座上有缺口的一边放在电路板上有写40的一边。
830B型数字万用表的安装与调试指南
830B型数字万用表的安装与调试指南一．实验目的1.了解830B数字王永标的基本结构原理。
2.认识并测量元器件，了解元器件标识的意义。
3.对照原理图和印制电路板图，理解电路组装工艺。
4.调试并检测各部分电路功能和质量，提高综合安装测试技能。
二．实验基本原理1、双积分A／D转换器模数转换器(A/D C)是将模拟量电压转换成相应的数字量的集成电路，是对模拟量电信号进行数字化输入和处理(如计算机数据采集与处理)的关键器件。
双积分(双斜率)型A／D是集成电路A/D C产品中的一大系列。
它虽有转换时间长的缺点，却有其它类型产品所不具备的抗扰性强、精度高的优点。
尤其当选择积分时间恰为工频电压周期(20mS)整数倍的时候，它所表现出来的对工频电网电压的电磁干扰的强大抑制能力是任何它种A/D C所无法与之媲美的。
因而，双积分A/D C最适合应用于各类直读式数字仪表。
7106是该系列产品中一种适用于袖珍型、便携型仪表的产品。
它专门设计的输出电路可直接驱动LCD(液晶显示器)，耗电极省。
7106的主要特点还有：单电源供电，且电压范围较宽。
规定为7~15V，故可使用9V叠层电池供电，以实现仪表的袖珍化；输入阻抗高，典型值为109Ω；利用内部模拟开关实现自动调零与极性转换。
7106的转换速度为1~15次/秒，通常选用2.5～5次/秒。
7106各引出脚的名称及在典型应用中的电路接线，如图1示。
其中，A1～G1；A2～G2，A3～G3，分别输出个位(Unit)，十位(Ten)，百位(Hundred)数码段的笔划段驱动信号，接于LCD显示器（LED亦同)。
AB4输出千位的笔划驱动信号，接千位的b，c两笔划。
其余各引脚简介如下（以MQFP封装为例）：POL（27）——负极性指示输出端，接千位的g段，POL输出为低电位时显示负号。
BP（26）——液晶显示器背面公共电极的驱动端，简称“背电极”。
OSC1、OSC2、OSC3（7,6,4）——时钟振荡器引出端（外接时钟或者RC元件）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拟制 审核
日期
签名 标准化 更改单号 数量 更改单号 签名 描图: 日期 批准 描校;
4
25
配套明细表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 旧底图总号 代号 R32 R33 R6 R5 R4 R3 R2 R1 R27 R24 R26 R28 R01 R02 R29 R36 R38 R21 R22 R23 R30 D1 名称 ±0.5%--0.99 ±0.5%--9 ±0.5%--100 ±0.5%--900 ±0.5%--9K ±0.5%--90K ±0.5%--352K ±0.5%--548K ±0.15%--900 ±1%--1.5K ±1%--9K ±1%--20K ±5%--100K ±5%--180K ±5%--220K ±5%--220K ±5%--220K ±5%--1M ±5%--1M ±5%--1M ±5%--1M IN4007
1
流 水 2 线
装 配 工
板,也可留 1~2mm,将电容插装到电路板对 应位置,并在电路的焊接面将引脚扳弯,使 引脚与电路板城 45~60 度夹角,以防元件掉 落.插完后,将电路板翻个面,使焊接面朝上, 并检查有无掉落等.
手工
3S
旧底图总号 底图总号 拟制 审核
12
25
日期
签名
标准化 更改标记 数量 更改 单号 签名 日期 批准
14
25
标准化 更改标记 数量 更改 单号 签名 日期 批准
第
页共 页
描图:
描校:
装配工艺过程卡片
装入件及辅助材料 序 代号、 名称、 规格 号 R24---1.5K±1% R26---9K±1% R27---900±0.5% R28---20K±1% R32---0.99±0.5% R33---9±0.5% 工 工 工 数 作 序 种 量 地 号
产品名称 DT830B 数字万用表 工艺文件名称
封面 工艺文件明细表 配套明细表 配套明细表 工艺流程图 工艺卡片 成型工艺表 成型工艺表 成型工艺表 成型工艺表 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 工艺卡片 检验卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 装配工艺过程卡片 检验卡片 页号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
R01--100K±5% R02--180K±5% R1---548K±5% R2---352K±5% R3---90K±5% R4---9K±5% R5---900±5% R6---100±5% R21---1M±5% R22---1M±5% R23---1M±5%
A 大于等于 3mm，h 大于等于 2mm,R 大于等于 10mm. R01、R02、R21、R22、R23、R29、R30、R36、R38 成型如 a,其他如 b.
旧底图总 号
(a) 底图总号
(b) 拟制 审核
日 期
签 名 标准化
8
25
更改标记
数量
更改单号
签 名
日期
批准
元器件引出脚成 型 工艺表 序 号 项 目 代 号 名称型号及代号
产品 名称 产品图号 成型 标记 代号 b b b b a a b b a a 3 3 3 3
DT830B 数字 万用表
长度（mm） A B 4 4 4 4 R 10 10 10 10 10 10 4 4 10 10 10 10 h 2 2 2 2 2 2 2 2 2 2
图号 数 量 h 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 设备 及工 装 手工 手工 手工 手工 手工 手工 手工 手工 手工 手工 手工 工 时 定 额 5s 5s 5s 5s 5s 5s 5s 5s 5s 5s 5s 备 注
1 2 3 4 5 6 7 8 9 10 11
1
25
第1册 共1册 共 15 页
文件名称：电子专业工艺文件 产品型号：DT830B 产品名称：数字万用表 产品图号： NZ9.000.001 本册内容：整机安装
指导：张友桥 制作：张良敏、彭浪 时间：2010.12.
宁波职业技术学院
电子系校内生产实训基地
2
25
工艺文件明细表
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
流 水 1 线
装 配 工
阻插装到电路板对应位置,并在电路的焊 接面将引脚扳弯,使引脚与电路板城 45~60 度夹角,以防元件掉落.全部电阻(共 4 个)插 完后,将电路板翻个面,使焊接面朝上,并检 查各电阻的高度是否变化或则有无掉落 等. 电容 C01 采用立式安装,电容可紧靠电路
手工
10S
C01---100Pf
第
页共 页
描图:
描校:
装配工艺过程卡片
装入件及辅助材料 序 代号、名称、规 号 格 工 工 工 数 作 序 种 量 地 号
产品名称 产品图号
DT83 系列 3 1/ 2 位数字多用表
名称 图号 设备 及工 装 工时 定额
工序（步）内容及要求
电阻脚采用立式安装,一端可紧靠电路板,也
1
R29---220K±5% R36---220K±5% R38---220K±5% R02---180K±5%
元器件引出脚成 型 工艺表 序 号 项 目 代 号 名称型号及代号
DT830B 字 万用表
长度（mm） A 3 3 4 4 4 4 4 4 3 3 3 B R 10 10 10 10 10 10 10 10 10 10 10
数 名称
产品图号 成型 标记 代号 a a b b b b b b a a a
日期 签名 标准化 更改单号 数量 更改单号 签名 日期 批准
5
25
工艺流程图
产品名称 DT830B 数 字 万 用
表
产品编号
编号：
领套件 件 元器件确认准备
元器件引脚成型作业
元器件插件作业
上锡作业
整修，检查作业
维修作业
通过 装壳作业
入库
旧底图总 号
底图总号
拟制 审核
日 签名 期 标准化
6
25
更 改 标 数量 更 改 单 签名 日期 批准 记 号
1 2 3 4 5
C04---150nF C05---150nF
a a
2 2
10 10
2 2
C04、C05 成型如图 a,其他电容不用管脚成型
旧底图总号
(a) 底图总号 拟制 审核
11
25
日期
签名 标准化 更 改 标记 数量 更改单号 签名 日 期 批准
装配工艺过程卡片
装入件及辅助材料 序 代号、名称、 号 规格 工 工 工 数 作 序 种 量 地 号
产品名称 DT830B 数字万用表 产品编号 数量 1套 1片 1片 1个 1个 6片 1个 2个 1条 2粒 2个 4只 2只 1个 1个 3个 1副 1张 1张 1张 1个 1个 1个 1个 1个 1个 来自何处 交往何处 备注 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 套件 2*6 2.3*8 成品
产品名称 产品图号
DT83 图号 设备 及工 装 工时 定额
工序（步）内容及要求
电阻脚采用立式安装,一端可紧靠电路板, 也可留 1~2mm,保证高度基本统一.将各
1
6
流 水 1 线
装 配 工
电阻插装到电路板对应位置,并在电路的 焊接面将引脚扳弯,使引脚与电路板城 45~60 度夹角,以防元件掉落.全部电阻(共 4 个)插完后,将电路板翻个面,使焊接面朝 上,并检查各电阻的高度是否变化或则有 无掉落等. 二极管 D1 采用立式安装,电容可紧靠电
底图总号
拟制 审核
日期
签名
标准化 更改标记 数量 更改 单号 签名 日期 批准
第
页共 页
13
25
描图:
描校:
装配工艺过程卡片
装入件及辅助材料 序 代号、名称、规格 号 R1---648K±0.5% R2---352K±0.5% R3---90K±0.5% R4---9K±0.5% R5---900±0.5% R6---100±0.5% 工 工 工 数 作 序 种 量 地 号
可留 1~2mm,保证高度基本统一.将各电阻插
4
流 水 1 线
装 配 工
装到电路板对应位置,并在电路的焊接面将 引脚扳弯,使引脚与电路板城 45~60 度夹角, 以防元件掉落.全部电阻(共 4 个)插完后,将电 路板翻个面,使焊接面朝上,并检查各电阻的 高度是否变化或则有无掉落等.
手工
10S
旧底图总号
计划生产数量 1
备注
3
25
配套明细表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 底图总号 底图总号 C01 C02 C03 C04 C05 C08 代号 机壳 液晶片 线路板 保险丝 HFE 座 V 型触片 9V 电池 电池压簧 导电胶条 滚珠 定位弹簧 自动螺丝 自动螺丝 电位器 猛铜丝 输入笔杆 表笔 说明书 电路图 电阻元件板 C01---100pF C02---100nF C03---100nF C04---150nF C05---150nF C08---100nF 名称
