主地网及接地引下线接地电阻
配电室接地要求范文

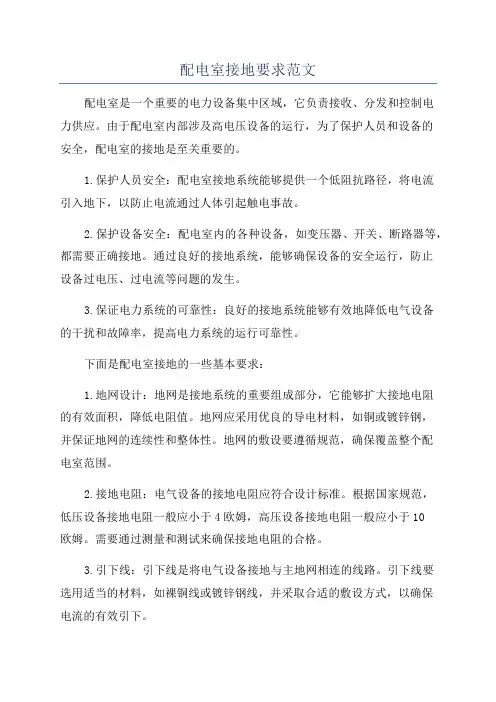

配电室接地要求范文配电室是一个重要的电力设备集中区域，它负责接收、分发和控制电力供应。
由于配电室内部涉及高电压设备的运行，为了保护人员和设备的安全，配电室的接地是至关重要的。
1.保护人员安全：配电室接地系统能够提供一个低阻抗路径，将电流引入地下，以防止电流通过人体引起触电事故。
2.保护设备安全：配电室内的各种设备，如变压器、开关、断路器等，都需要正确接地。
通过良好的接地系统，能够确保设备的安全运行，防止设备过电压、过电流等问题的发生。
3.保证电力系统的可靠性：良好的接地系统能够有效地降低电气设备的干扰和故障率，提高电力系统的运行可靠性。
下面是配电室接地的一些基本要求：1.地网设计：地网是接地系统的重要组成部分，它能够扩大接地电阻的有效面积，降低电阻值。
地网应采用优良的导电材料，如铜或镀锌钢，并保证地网的连续性和整体性。
地网的敷设要遵循规范，确保覆盖整个配电室范围。
2.接地电阻：电气设备的接地电阻应符合设计标准。
根据国家规范，低压设备接地电阻一般应小于4欧姆，高压设备接地电阻一般应小于10欧姆。
需要通过测量和测试来确保接地电阻的合格。
3.引下线：引下线是将电气设备接地与主地网相连的线路。
引下线要选用适当的材料，如裸铜线或镀锌钢线，并采取合适的敷设方式，以确保电流的有效引下。
4.接地极：接地极是将电气设备与地网相连的关键部分。
接地极应埋设在潮湿的土壤中，避免埋设在干燥或含水量较低的土壤中。
接地极的表面要做好防腐处理，以延长使用寿命。
5.接地系统的检测：配电室接地系统的有效性应通过定期测量和测试来检查。
检测包括接地电阻测试、接地引下线测试、接地降阻测试等。
通过这些测试，可以及时发现接地故障，并采取相应的修复措施。
总之，配电室接地是确保电力设备和人员安全的重要措施。
在设计和使用配电室接地系统时，需要遵循国家标准和规范，并进行定期的检测和测试，以确保接地系统的有效性和可靠性。
同时，配电室的操作人员也需要接受相关培训，了解接地系统的原理和操作要点，以确保操作的安全和正确性。
变电站接地电阻要求和标准
变电站接地电阻要求和标准
1、交流工作接地时，接地电阻不应大于4Ω；
2、安全工作接地时，接地电阻不应大于4Ω；
3、直流工作接地，接地电阻应按系统的要求确定；
4、防雷保护地的接地电阻不应大于10Ω；
5、对于屏蔽系统，接地电阻不应大于1Ω。
大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I4000A时可取R≤0.5Ω。
小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。
接地工艺要求1、所有接地引下线均要求实现明接地，且每根接地引下线均应符合热稳定校核的要求;有双接地要求的两根接地引下线应分别与主地网的不同干线可靠连接。
2、独立避雷针、安装有避雷针的构架(含悬挂避雷线的构架)的双接地引下线要求每根设置断接卡，断接卡设置位置必须方便打开且全站统一高度，以离地面或保护帽顶面500mm高为宜。
3、设备支架、基座三相之间独立且要求每相双接地的设备和主变中性点设备可以只在入地处采用两根接地线引下实现双接地。
4、钢构支架等自然接地体之间采用法兰盘或螺栓连接时，电气上视为不可靠连接，应增加跨接接地线。
5、钢构支架作为自然接地体时，接地引下线与钢构支架应采用螺栓连接，但必须保证螺栓连接处方便打开并和全站的断接卡高度一致，
以离地面或保护帽顶面500mm高为宜。
6、接地采用螺栓连接时应采用热镀锌螺栓。
并采用防松垫片或防松螺母，螺栓连接的接触面和螺栓数量、规格应执行现行国家标准《电气装置安装工程母线装置施工及验收规范》(GBJ149)的规定。
发电厂接地系统主网及等电位网隐患排查
发电厂接地系统主网及等电位网隐患排查当发电厂等电位地网与主地网连接不可靠时，会产生电位差间接造成保护误动作，引起机组非停或事故扩大。
为避免发生类似事故，应开展全厂接地系统的隐患排查，排查内容及要求如下。
（一）一次设备、主接地网的检查及要求1、接地装置引下线的导通试验周期不应超过3年，应使用试验电流大于5A的仪器，测试中应注意测量其他局部地网与主地网之间的电气完整性。
2、应定期开展地网的接地阻抗测试，测试周期不应超过6年，评估接地阻抗是否合格，首先应符合GB/T50065-20114.2的有关规定，同时要根据实际情况，包括地形、地质、接地装置的大小和运行年限等，并结合当地情况和以往的运行经验综合判断。
3、应根据历次接地引下线的导通检测结果进行分析比较，以决定是否需要进行开挖检查、处理。
定期（时间间隔应不大于5年）通过开挖抽查等手段确定接地网的腐蚀情况，铜质材料接地体的接地网不必定期开挖检查。
若接地网接地阻抗或接触电压和跨步电压测量不符合设计要求，怀疑接地网被严重腐蚀时，应进行开挖检查。
如发现接地网腐蚀较为严重，应及时进行处理。
对于较难实施开挖抽查的地网，可采用地网腐蚀诊断技术及相应专家系统与开挖抽查相结合的方法，减少抽样开挖检查的盲目性。
4、对于已投运的接地装置，应每年根据发电厂、变电站短路容量的变化，校核接地装置（包括设备接地引下线）的热稳定容量，并结合短路容量变化情况和接地装置的腐蚀程度有针对性地对接地装置进行改造。
对于发电厂、变电站中的不接地、经消弧线圈接地、经低阻或高阻接地系统，必须按异点两相接地校核接地装置的热稳定容量。
5、变压器中性点应有两根与接地网主网格的不同边连接的接地引下线，重要设备及设备架构等宜有两根与主接地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。
6、电气装置的下列金属部分，必须接地：（1）电气设备的金属底座、框架及外壳和传动装置；（2）携带式或移动式用电器具的金属底座和外壳；（3）箱式变电站的金属箱体；（4）互感器的二次绕组；（5）配电、控制、保护用的屏及操作台的金属底座；（6）电力电缆的金属护层、接头盒、终端头和金属保护管及二次电缆的屏蔽层；（7）电缆桥架、支架和井架；（8）变电站构、支架；（9）装有架空地线或电气设备的电力线路杆塔；（10）配电装置的金属遮拦。
有效接地系统接地网的试验和检查项目、周期和要求
有效接地系统接地网的试验和检查项目、周期和要求序号项目周期要求说明1 检查电力设备接地引下线与接地网连接情况（导通性测试）1）6年2）必要时不得有开断、松脱或严重腐蚀等现象。
状况良好设备的回路电阻测试值应在50mΩ以下；50～200mΩ者，宜关注其变化，重要设备宜在适当时候检查处理；200mΩ～1Ω者，对重要设备应尽快检查处理，其它设备宜在适当时候检查处理；1Ω以上者，设备与主地网未连接，应尽快检查处理1）采用测量接地引下线与接地网（或相邻设备）之间的回路电阻值来检查其连接情况，可将所测数据与历次数据比较和相互比较，通过分析决定是否进行挖开检查2）应采用通以不小于5A的直流电流测量回路电阻的方法来检查地网的完整性和接地引下线的连接情况3）必要时，如：怀疑连接线松脱或被腐蚀时2 发电厂、变电站接地网的腐蚀诊断检查1）10年2）位于海边、潮湿地区或有地下污染源地区的变电站，可视情况缩短开挖周期3）怀疑地网腐蚀情况严重时不得有开断、松脱或严重腐蚀等现象，当外观检查或根据腐蚀量化指标得出接地网已严重腐蚀的结论时，应安排大修或因地制宜的采用成熟的防腐措施1）传统的方法是抽样开挖检查，根据电气设备重要性和施工安全性，选择5～8点沿接地引下线开挖检查，采用外观检查、取样进行腐蚀率和腐蚀速度等量化指标判断变电站接地网的腐蚀情况，如有疑问还应扩大开挖范围2）判断主网导体腐蚀程度的方法有直观法（肉眼观察腐蚀情况，拍照记录）、取样量直径法、取样失重法（相对失重法、自然失重法）和针孔法（以腐蚀深度反映腐蚀率）等，以相对失重法为例，腐蚀率小于10%的，腐蚀程度为一般；腐蚀率大于等于25%的，腐蚀程度为严重。
3）推荐探索和应用成熟的变电站接地网腐蚀诊断技术及相应的专家系统与开挖检查相结合的方法，减少抽样开挖检查的盲目性。
“变电站钢材质接地网土壤腐蚀性评价方法”见附录D。
3 接地网安全性状态评估主要根据运行年限和运行情况确定：1）运行年限比较长，建议220kV及以上变电站不超过10年2）变电站扩容或负荷增加导致接地短路电流水平有明显的提高3）地网（尤其是外扩地网）遭到局部破坏4）地网腐蚀严重5）运行中发生过与接地网有关的设备故障6）怀疑接地网在雷击或工频接地短路状态下性能不满接地网安全性状态评估的内容、项目和要求详见附录C1）通过实测接地阻抗值和架空避雷线（包括10kV电缆外皮）的分流系数确定的接地网接地阻抗应满足设计值要求（一般不宜大于0.5Ω）2）在高土壤电阻率地区，接地阻抗按上述要求在技术、经济上极不合理时，允许超过0.5Ω，且必须采取措施以保证发生接地时，在该接地网上：接触电压和跨步电压均不超过允许的数值；采取措施防止高电位引外和低电位引内；考虑短路电流非周期分量的影响，接地网电位升高时，10kV避雷器不应动作或动作后能承受被赋予的能量而不发生爆炸；二次设备有防雷措施3）根据跨步电压和接触电压的实测值和数值评估值对比其安全限值，要求跨步电压和接触电压满足人身安全要求4）通过数值评估得到的变电站接地短路故障下地网导体电位升高和场区电压差应满足一次设备、二次设备（或二次回路）和弱电子设备的绝缘要求和电磁干扰要求1）宜采用夹角法（电流极和电压极远离地网，电压线和电流线成夹角布置，最好为反向布置）测量地网接地阻抗，电压极和电流极与接地装置边缘的直线距离应至少是接地网最大对角线的4倍2）对于110kV及以上的大型地网，不宜采用直线法进行测量3）变电站周围土壤电阻率比较均匀，可采用30度夹角法进行测量4）电压线和电流线布线前，应用GPS对接地网边缘、电压极和电流极进行精确定位，确保电压线和电流线的放线长度满足要求5）应采用柔性电流钳表（罗哥夫斯基线圈）测量出线构架的避雷线（普通地线和OPGW光纤地线）和10kV电缆外皮对测试电流的分流，得到分流系数，结合接地阻抗实测值来推算接地装置真实的接地阻抗值足要求7）地网改造后注：本表主要针对钢材质接地网，对耐腐蚀性能好、开挖检查存在困难的铜质材料(纯铜、铜包钢、铜镀钢等)接地网的试验项目、周期和要求可结合实际情况参照本表执行。
接地装置试验指导方案

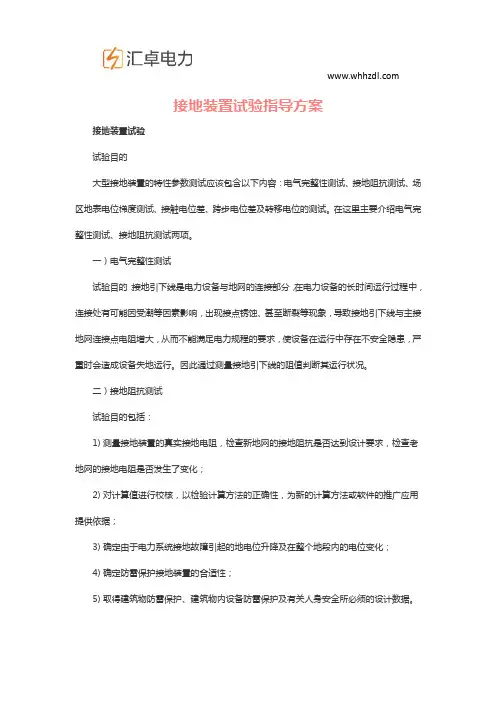

接地装置试验指导方案接地装置试验试验目的大型接地装置的特性参数测试应该包含以下内容：电气完整性测试、接地阻抗测试、场区地表电位梯度测试、接触电位差、跨步电位差及转移电位的测试。
在这里主要介绍电气完整性测试、接地阻抗测试两项。
一）电气完整性测试试验目的：接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
因此通过测量接地引下线的阻值判断其运行状况。
二）接地阻抗测试试验目的包括：1) 测量接地装置的真实接地电阻，检查新地网的接地阻抗是否达到设计要求，检查老地网的接地电阻是否发生了变化；2) 对计算值进行校核，以检验计算方法的正确性，为新的计算方法或软件的推广应用提供依据；3) 确定由于电力系统接地故障引起的地电位升降及在整个地段内的电位变化；4) 确定防雷保护接地装置的合适性；5) 取得建筑物防雷保护、建筑物内设备防雷保护及有关人身安全所必须的设计数据。
试验仪器试验所用仪器如表1所示。
表1接地装置特性参数测量试验所用仪器列表序名称单位数量号1干湿温度计只12接地阻抗测试仪台13接地导通测试仪台14电流线米若干5电压线米若干6电流极根若干7电压极根18电源线根19手锤个110对讲机个3试验接线一）电气完整性测试电气完整性测试试验接线如图1所示。
图1电气完整性测试试验接线二）接地阻抗测试测试变电站接地装置工频特性参数的电流极应布置得尽量远，接地阻抗测试试验接线如图2所示。
一般电流极与变电站的dCG应为变电站对角线长度D的4—5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D，在土壤电阻率不均匀地区dCG可取3D.图2接地阻抗测试试验接线G—被试接地装置；D—被试接地装置最大对角线长度； C—电流极；P—电压极；dCG—电流极与被试装置边缘的距离；d—电压极间隔；x—电压极与被试装置边缘的距离；试验步骤一）电气完整性测试1) 将测试仪接地，测试仪正极电流线接参考点接地引下线上端，正极电压线接下端，测试仪负极电流线接被测点接地引下线上端，负极电压线接下端；2) 检查试验接线正确，确保接触良好，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通测试仪电源；3) 按测试键测试，待充电电流及测试数据稳定后记录试验结果；4) 按复位键，待仪器放电完毕后断开电源，操作人员向试验负责人汇报试验结束后，将测试线换至另外测试点测试，重复上述操作直至所有测试点测试完成。
接地电阻测试方法(图解)
接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。
第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第条：危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
输电线路的防雷措施
输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。
在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。
除架设避雷线措施之外，还应留意做好以下几项措施。
1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。
电压等级越高，降低杆塔接地电阻的作用将变得更加重要。
对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。
在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。
在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。
(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。
严格根据规程执行接地装置的开挖检查制度。
重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。
(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。
2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。
针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。
3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。
由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。
规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。
接地电阻测试方法(现用图解)
接地系统接地电阻测试方法（图解）一、接地电阻测试要求：a. 沟通工作接地，接地电阻不该大于4Ω；b.安全工作接地，接地电阻不该大于 4 Ω；c.直流工作接地，接地电阻应按计算机系统详细要求确立；d.防雷保护地的接地电阻不该大于10 Ω；e. 关于障蔽系统假如采纳联合接地时，接地电阻不该大于 1 Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪合用于丈量各样电力系统，电气设备，避雷针等接地装置的电阻值。
亦可丈量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等构成，所有机构装在塑料壳内，外有皮壳便于携带。
附件有协助探棒导线等，装于附件袋内。
其工作原理采纳基准电压比较式。
四、使用前检查测试仪能否完好，测试仪包含以下器件。
1 、 ZC-8型接地电阻测试仪一台2、协助接地棒二根3、导线 5m 、 20m 、 40m 各一根五、使用与操作1、丈量接地电阻值时接线方式的规定仪表上的 E 端钮接 5m 导线， P 端钮接20m 线， C 端钮接 40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒 P ˊ和电流探棒Cˊ，且Eˊ、P ˊ、Cˊ应保持直线，此间距为20m1.1 丈量大于等于1Ω接地电阻时接线图见图1将仪表上 2 个 E 端钮连结在一同。
丈量小于1Ω接地电阻时接线图1.2 丈量小于1Ω接地电阻时接线图见图2将仪表上 2 个 E 端钮导线分别连结到被测接地体上，以除去丈量时连结导线电阻对丈量结果引入的附带偏差。
2、操作步骤2.1 、仪表端所有接线应正确无误。
2.2 、仪表连线与接地极Eˊ、电位探棒 P ˊ和电流探棒 Cˊ应坚固接触。
2.3 、仪表搁置水平后，调整检流计的机械零位，归零。
2.4 、将“倍率开关”置于最大倍率，渐渐加速摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0 ”点。
此时辰度盘上读数乘上倍率档即为被测电阻值。
变电站主地网接地电阻测试控制要点
变电站主地网接地电阻测试控制要点发布时间：2022-05-31T05:28:05.779Z 来源：《新型城镇化》2022年11期作者：文鑫[导读] 在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
广西送变电建设有限责任公司广西南宁摘要：为了提高变电站主地网接地电阻测试结果的准确性，以便及时发现变电站主地网存在的故障并解决，着重对高压试验的过程以及可能出现的故障进行了深入探究。
本文研究了一些关于变电站主地网接地电阻测试的控制要点。
关键词：变电站；主地网；接地电阻测试1.前言在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
按其作用，可以分为工作接地、保护接地、防雷保护接地和防静电接地。
接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻，接地电阻的数值等于接地装置对地电压与通过接地极流人地中电流的比值。
按通过接地极流人地中工频交流电流求得的电阻，称为工频接地电阻。
各种接地装置对接地电阻都有一定的要求，在接地装置铺设竣工后及运行中，均需按规定测量接地电阻，以鉴别是否符合要求。
过大的接地电阻会造成站内设备的损坏，因此接地电阻是否合格，是否满足用户使用需求和设计要求，使得接地网工频接地电阻的验收成为了各类接地网验收中的重中之重。
而接地电阻的测量往往易受到如土壤电阻率、测量方法、零序电流、测量布线方向和距离等问题的干扰，影响了测量结果的准确性。
2.接地电阻测试的原理2.1接地电阻的计算原理工频接地电阻是按通过接地体的电流为工频电流，求得的接地电阻。
一般在不特别指名时，接地电阻均指工频接地电阻。
接地电阻测量的原理为，如下图：在土壤中埋设两个接地体A和B，AB之间有一定的距离，当电流经接地体和大地构成回路时，则在接地体周围就产生电压降，电位分布具有以下特点：离接地体A、B越远，电位差越低，在远到一定程度时，电位差趋近于零，形成零电位区CD。
接地电阻标准
接地电阻标准
接地电阻是指接地系统中接地装置与周围土壤之间的电阻。
在电气系统中，接地电阻的大小直接影响着接地系统的安全性能。
因此，接地电阻标准的制定和执行对于保障电气设备和人身安全至关重要。
首先，接地电阻标准的制定是基于国家相关法律法规和标准的要求的。
各国家都有自己的电气安全标准，其中包括对于接地电阻的要求。
这些标准通常由国家标准化机构或电力行业协会等部门制定，并在实际工程中得到执行。
接地电阻标准的制定是为了保障电气设备运行安全，防止因接地问题引发的电气事故。
其次，接地电阻标准的执行需要依靠相关的测量和检测方法。
在实际工程中，为了确保接地电阻符合标准要求，需要进行接地电阻的测量和检测。
通常采用的方法包括电桥法、电流法和电压法等。
通过这些方法可以准确地测量出接地电阻的数值，并对接地系统的安全性能进行评估。
接地电阻标准的执行还需要依靠相关的监督和管理机制。
在电气工程中，接地电阻的执行情况需要得到相关部门的监督和管理。
这包括对接地电阻测量结果的审核、对接地系统的定期检查和维护等。
只有通过严格的监督和管理，才能确保接地电阻符合标准要求，从而保障电气设备和人身安全。
总之，接地电阻标准的制定和执行对于电气系统的安全性能至关重要。
只有严格执行相关标准和规定，才能有效地预防电气事故的发生，保障电气设备和人身安全。
因此，各相关单位和人员都应该高度重视接地电阻标准的执行，做好接地系统的设计、施工、运行和维护工作，确保接地电阻符合标准要求，为电气设备和人身安全提供可靠保障。
接地电阻测试报告
接地电阻测量结果分析曾宪奎摘要:本文通过对乌江渡发电厂接地网改造前、后工频接地电阻测量结果分析比较,阐述了地处高土壤电阻率的水电厂,充分利用水库中水位相对稳定,水深有一定的保证和水具有良好的导电性能以及弱腐蚀等特点,敷设水下接地网,增大接地网的散流面积。
将工频接地电阻降低到0.3064～0.3281Ω,满足设计值≤0.35Ω,保证安全生产,达到接地网改造的目的。
关键词: 地网构成; 接地电阻测量; 比较与分析1 概述乌江渡发电厂位于乌江峡谷石灰岩和页岩高电阻率地区，分为一厂和二厂，一厂增容后装机容量3×250MW， 220kV GIS出线4回架空线路，110kV出线6回架空线路。
二厂装机容量2×250MW，220kVGIS出线3回架空线路。
一厂和二厂分别接入系统运行，共用一个接地网。
1980年设计计算的单相接地短路电流为12200A，接地电阻设计值为0.5Ω，计算值为0.325Ω。
五台机组分别于1979、1981、1982、2003年并网发电，老接地网已运行近23年。
通过近几年对乌江渡发电厂工频接地电阻的监测发现，地网接地电阻有逐年上升的趋势，为保证扩建后若最大单相短路电流上升，不影响电气主设备的安全稳定运行,2004年我们敷设了水库接地网，同时对两厂接地网进行了有效连接，从而使工频接地电阻和接地电位分布得到有效的改善，满足了安全运行要求。
2 接地网构成2.1 乌江渡发电厂接地网构成如图1所示，主要由三部分组成：2.1.1 一厂接地网2.1.2 二厂接地网2.1.3 水库接地网2.2 一厂、二厂接地网主要由自然接地体和大坝迎水面敷设的人工接地体构成。
水库接地网采用120mm2镀锌钢绞线在距大坝约400m处的水库内敷设一个面积约20万㎡的水下接地网。
然后用三根120mm2铜绞线引出后分别与一厂、二厂接地网相连接。
3 工频接地电阻测量3.1 测量依据根据《接地装置工频特性参数的测量导则》（DL-475-92）、《水力发电厂接地设计技术导则》（DL/T-5091-1999）以及《接地系统的土壤电阻率、接地阻抗和地面电位测量导则》（GB/T17949-2000）。
一般接地网接地电阻如何进行测量
接地电阻Rg是一个抽象的物理量，是指接地装置被注入接地电流I时，装置上的电位相对于远方零电位点的升高值U对I的比值，即Rg=U/I=U/∮sjnds，而jn=En/ρ，Dn=εEn，Q=∮sDnds则Rg=ερU/Q=ερ/C（Ω）其中jn---电流密度（A/m2）En---电场强度，V/mρ---土壤电阻率，Ω·mDn---电位移，Dn=εEnQ---电量，Q=∮sDndsC---接地极对无穷远处的电容，F可以认为接地电阻Rg虽具有直流电阻相同的量纲，但实际是土壤电阻率ρ与电容C的比率乘以介电常数ε，因此确切地说应该为接地阻抗。
同时由于接地电阻Rg含有电容C这一分量，因此在测量时不能使用直流电源，也不宜以功率表法来测量Rg，功率表的指示值反映电阻分量，而且一般功率表的指示误差与功率因数cosφ有关。
若cosφ=0.7～1.0其误差范围符合表计本身准确级标示的要求，但随着cosφ值的降低，误差就不能保证。
这也是专门设计低功率因数功率表的理由。
接地电阻的阻抗角φ一般都在0.5～0.7之间，其误差是难以估计的，由于这种方法之后反映电阻分量Rg=P/I2；测量值要比实际值偏小，易于得到错误的结论。
由此可见接地电阻与一般导体电阻R=ρL/s的物理概念是不一样的，其值与土壤电阻率ρ和介电常数ε的乘积成正比，与电容C成反比，而与接地装置内部的引线长度无直接的关系。
1、接地电阻测试仪使用前的临场检验在用接地电阻测试仪测量接地电阻时，要求电压探棒和接地极相距20m，电流探棒与电压探棒相距也是20m，并且三点位于同一直线上，如图（a）所示。
接地电阻测试应一般都有探棒2～3根和长度20m和40m的专用线。
这种接地电阻测试仪适用于小型接地装置，如配电变压器的接地装置、独立建筑物的防雷接地、住宅小区变电站的接地等，并不适用于110kV以上输电线路杆塔的防雷接地，35kV及以上变电所的接地网和装有昂贵电子设备的高层建筑接地系统。
接地电阻值多少为标准
接地电阻值多少为标准
在电气工程中，接地电阻是指接地系统与地之间的电阻值。
在
实际工程中，接地电阻的大小直接关系到接地系统的安全性能，因
此确定接地电阻值的标准显得尤为重要。
首先，根据《电气装置的规范》中的规定，一般来说，低压电
气装置的接地电阻值应该小于4Ω。
这是因为在低压电气系统中，
接地电阻值较小可以有效地保护人身安全，减小电气设备因接地故
障而引起的损坏，确保电气系统的正常运行。
其次，对于一些特殊场所，比如化工厂、煤矿等易发生爆炸的
场所，接地电阻值的标准会更为严格。
通常情况下，这些场所的接
地电阻值要求在1Ω以下，甚至更低。
这是因为在这些场所，一旦
发生电气设备的接地故障，很容易引发爆炸事故，因此需要更小的
接地电阻值来确保人员和设备的安全。
另外，对于一些对电气系统要求较高的场所，比如医院、实验
室等，接地电阻值的标准也会有所不同。
一般来说，这些场所对电
气设备的安全性能要求较高，因此接地电阻值标准会相对严格一些，一般要求在2Ω以下。
需要注意的是，接地电阻值的测量需要使用专门的接地电阻测试仪进行。
在测量接地电阻值时，需要保证测试仪表端子与接地系统连接牢固，测试时要保持接地系统的干燥，以免影响测试结果的准确性。
总的来说，接地电阻值的标准是根据不同的场所和要求而有所不同的。
在实际工程中，我们需要根据具体情况来确定接地电阻值的标准，并严格按照标准进行测量和检验，以确保电气系统的安全性能和正常运行。
接地电阻规范要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
接地网接地阻抗的测量与实测应用
接地网接地阻抗的测量与实测应用摘要：在变电站等场所，接地系统是保证变电站用电设备系统稳定、安全、可靠运行的重要环节。
在我们实际工作的过程中，如何以一种有效、准确的方式对接地电阻进行测量则成为了工作人员最为关注的一项问题。
本文简单介绍了接地网接地阻抗的测量方法，分析影响接地网接地阻抗测量的因素及对策，实例探讨了接地网接地阻抗测量的应用。
关键词：接地网；接地；阻抗；测量与实测引言接地网在在电网中起着工作接地和保护接地的作用，考虑到系统基准电位的确定和减小外界电场磁场的影响，我们都必须对设备进行有效的可靠接地，而类似变电站等场所，更需要精确设计接地网。
如果地网的电阻过大的话，在发生接地故障时，可能会造成中性点电压过高超过设备绝缘水平而造成事故。
如果遭遇雷击，更是会产生残压，使设备收到反击的危险。
准确完成接地电阻的测量，是设备正常工作的重要条件。
一、接地网接地阻抗的测量方法目前用于接地网接地阻抗测量的所用的仪器主要是接地摇表，其原理是由电源E，电流桩C，电压桩P，接地装置G组成测量回路，使接地装置G中流过电流I，于是接地桩相对于大地的无限远处便产生了电压升UG，这时接地电阻RG=UG/I，可以得知接地电阻主要由4部分构成：①接地体引下线的电阻；②接地体与大地土壤的接触电阻；③接地体本身的电阻；④从接地体向远处扩散电流经过的土壤产生的电阻，一般称流散电阻。
通常情况下，对于小型接地网来说，由于小型接地网的感性分量比电阻小得多，占接地阻抗总量比例很小，接地网表现出比较明显的阻性。
所以在小型接地网测量中，一般是忽略了感性分量，而把接地阻抗近似取为接地电阻，。
早期的导则DL/475-1992也未将接地阻抗中的感性分量加以考虑。
然而，随着国家电网的发展和电网电压等级的不断提高，发电厂、变电站接地网的规模也在不断扩大。
对于220kV电压等级以上的大型发电厂、变电站的大型接地网来说，接地感性分量较大，甚至可能与接地电阻处于同一个数量等级上，从而使得接地阻抗中的感性分量大到不可忽视。
浅析高压接地电阻实时在线监测系统的设计与应用
浅析高压接地电阻实时在线监测系统的设计与应用发布时间：2021-06-09T16:26:46.430Z 来源：《科学与技术》2021年第29卷2月5期作者：梅开锋卢山刘志国朱超麻喜旺[导读] 供电企业变电站、高压杆塔等防雷接地电阻的检测技术手段,目前采用的大多为人工检测手段梅开锋卢山刘志国朱超麻喜旺国网蚌埠市五河县供电公司安徽五河 233300摘要：供电企业变电站、高压杆塔等防雷接地电阻的检测技术手段,目前采用的大多为人工检测手段，且一次只能检测一路接地电阻。
文章通过对高压接地电阻实时在线监测系统的设计与应用,有效解决了传统的人工检测及单路测试技术所带来的一系列问题,实现对高压接地电阻值的实时在线监测，通过GPRS通讯方式传输数据，把测试结果实时上传到服务终端,再通过管理平台对数据的统计分析，确认接地电阻是否符合运行单位所要求的标准值，对不符合标准的接地点,及时给出预警、报警通知。
全文通过对系统的功能结构设计、工作原理解析及安装应用等方面，详细阐述了高压接地电阻实时在线监测系统给供电企业所带来的便利,大大减少管理部门投入的人力物力，提高了工作效率。
关键词：输配电线路；防雷；设计引言：现阶段供电企业变电站及输配电线路高压接地杆塔电阻值，只能通过供电管理部门定期进行仪器检测，检测装置测量接地模块的电阻值数据是否符合国家电网规定的标准，因此，接地模块的性能好坏管理人员无法及时了解掌握，一旦出现问题，也无法及时知晓，严重影响到高压线路电力设施的供电稳定性，因此需要研制一种高压接地电阻在线监测系统，帮助管理部门实时掌握线路接地电阻状况，为供电企业的稳定运行提供可靠的技术保障。
一、高压接地电阻实时在线监测系统整体设计方案高压接地电阻实时在线监测系统主要是通过在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而设计制造的。
装置主要有检测仪(GPRS模块内置)、SIM通讯卡、太阳能电板和锂电池组合供电装置（无外接电源时应用）、电源适配器、在线监测管理软件、电脑服务终端等部分组成。
接地导通测试仪的连接线时要注意的事项
接地导通测试仪的连接线时要注意的事项
电力设备的接地导通与地网的可靠、有效连接是设备安全运行的根本保障。
接地导通是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
新颁布的《电力安全工器具预防性试验规程》中要求必须定期对携带型短路接地线及个人保护接地线做成组直流电阻试验。
接地导通测试仪是一种自动化程度很高的便携式测试仪,专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。
仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想仪器，大大方便了试验项目的开展，提高了工作效率。
接地导通测试仪的操作说明：
1．连接线方法：测试仪备存两根测量线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I2，小的叉子接在红色接线柱U2，一根黑色5米的线上大的叉子接在黑色接线柱I1，小的叉子接在黑色接线柱U1。
2．先找出与地网联接合格的引下线作为基准点。
3．使用权用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在
基准点，红色测试线夹在各个被测试点上）。
4．为了使测出数据的正确性，请尺量处理好被测点的接触面的干净。
5．连接好线后，打开电源开关，电源指示灯亮，按住测试钮所测的电阻值在数显表上显示出来。
如果测试值高于预设值仪器会自动报警（有声音响）。
6．放掉测试钮，设备测试结束，关掉电源。
接地电阻标准
接地电阻标准
在电气工程中，接地电阻是一个非常重要的参数，它直接关系
到电气设备的安全运行和人身安全。
因此，接地电阻的标准化对于
电气工程行业来说至关重要。
接地电阻标准是指对于接地电阻的测量方法、测量仪器、测量
结果的判定等方面所做的规定和标准化。
接地电阻标准的制定，可
以帮助电气工程人员在工程实践中更加准确、可靠地测量接地电阻，确保设备和人员的安全。
首先，接地电阻标准需要明确测量方法和测量仪器的要求。
在
测量接地电阻时，需要使用专门的接地电阻测试仪，该测试仪器需
要符合国家标准，并且在使用前需要进行定期的校准和检定。
同时，接地电阻的测量方法也需要按照标准进行，确保测量结果的准确性
和可靠性。
其次，接地电阻标准还需要对测量结果的判定进行规定。
在测
量接地电阻后，需要根据标准规定的数值范围进行判定，以确定接
地电阻是否符合要求。
这可以帮助工程人员及时发现接地电阻异常，采取相应的措施进行修复和改进，确保设备和人员的安全。
此外，接地电阻标准还需要对于特殊情况下的处理进行规定。
在一些特殊情况下，如高温、潮湿等环境下，接地电阻的测量可能会受到影响，因此需要在标准中对这些情况进行规定，并提出相应的处理方法，以确保测量结果的准确性。
总的来说，接地电阻标准的制定对于电气工程行业来说具有重要意义。
它可以帮助工程人员在工程实践中更加准确、可靠地测量接地电阻，确保设备和人员的安全。
因此，我们需要高度重视接地电阻标准的制定和执行，以推动电气工程行业的安全生产和可持续发展。
接地系统技术交底
表C2-3接地装置安装技术交底记录编号：工程名称交底日期交底部位分部工程分项工程交底内容：（一）技术要求1.主地网的接地电阻达到设计要求。
2.主地网的布置、敷设应与施工图纸一致，埋设深度应大于设计深度的100mm，低于冻土层的200mm。
3.除直埋部分外，引出地面部分应做防腐处理。
4.接地体与建筑物的地中距离不得小于1.5m。
5.从事放热焊接作业人员，应经过培训、掌握操作程序的人员担当。
6.所有焊药及模具、金具型号，应符合焊接材质及截面的规范要求。
7.焊接部位铜浆附着均匀，无铜浆散漏且表面光洁。
8.当接地网与电缆沟交叉时，接地网应在电缆沟底面0.6m以下埋设，禁止从电缆沟内穿越。
（二）技术标准1.接地采用以水平接地体为主的复合接地体形式，埋深不低于0.8m。
2.主变电站接地电阻值不大于0.5Ω。
3.室内引至室外接地线必须采用60mm×8mm的镀锌扁钢，并与主地网连接不得小于两处。
（三）施工流程图施工准备地网沟开挖垂直接地体水平接地体敷设测量接地电阻高阻处理整理收尾（四）质量及标准1. 设备接地引下线、室内外预留接地端子等关键地点应进行接地导通测试。
2.在进行扁铜的熔焊时，如发现扁铜切口变形，必须将切口矫正并符合导线槽尺寸后，方可使用。
3.含水的导线应用喷灯进行烘干。
4.视觉检查的质量等级可分为最佳、可接受、不可接受三种。
1) 最佳连接：接头表面略光亮、平滑。
2)可接受连接：略有瑕疵，但不影响导电性能。
3) 不可接受连接：熔接量严重不足或凸位经常性膨胀。
5.在初次使用焊模，或在焊模经过一段时间的使用以后，如发现焊模的开合面不能完全，应对焊模的模夹进行调整。
6.地线搭接长度为扁钢宽度的2倍，圆钢直径的6倍。
(五) 其他应注意事项1.严格按照施工规范及验收标准进行施工。
2.垂直接地极的打入过程中，应带上接地极顶部护套，在土壤坚实地带，可采用将接地极埋入夯实的办法。
4.扁铜焊接之前，应将焊接模具进行预热，防止炸模；并检查模具与扁铜焊接部位的清洁。
