管内穿线施工方案
管内穿线施工方案
管内穿线施工方案一、施工前准备1.确定穿线的管道类型，包括电缆管、水管、燃气管等，并对管道进行检查，确保无裂缝、变形等损坏。
2.清理管道内部，清除杂物和积水，保持管道清洁、干燥。
3.准备穿线工具，包括穿线器、滑轮、导线、拖线板等，确保工具齐全。
4.制定安全施工方案，明确施工期间的安全措施，包括工作人员的防护用具、紧急疏散通道等。
二、管内穿线施工步骤1.确定穿线路线，根据需要穿线的位置，制定穿线路线图，并在墙面、地板等位置进行标注。
2.安装滑轮，根据路线图上的标注，确定滑轮的位置，并使用固定工具将滑轮固定在墙面或地板上。
3.引入导线，使用穿线器在管道的一侧固定导线，并通过滑轮将导线引入管道内部。
4.拉穿导线，将导线的一端固定在需要穿线的位置，通过滑轮的帮助，逐渐将导线从管道的另一端拉至需要穿线的位置。
5.固定导线，使用固定工具将导线固定在需要穿线的位置，确保导线牢固不松动，避免损坏。
6.检查穿线质量，检查穿线后的导线是否牢固、整齐，不存在搅乱、脱落等情况。
7.进一步施工，根据需要继续进行其他的施工工作，如电缆的接线、防水处理等。
三、施工中的注意事项1.工人应佩戴好安全装备，如安全帽、防护眼镜、耳塞等，以确保施工过程中的人身安全。
2.工人应熟悉施工图纸和穿线路线，避免出现错误的穿线路径。
3.在穿线过程中，应避免过度用力，以免导线断裂或拉伤工人。
4.如果管道内部有转弯或弯曲处，应注意调整滑轮的位置，避免导线被卡住。
5.在穿线过程中，应定期对导线进行检查，确保导线的完整性，避免出现断线或破损。
6.施工过程中要保持施工现场的整洁，避免杂物堆积以及工具遗留在施工区域。
四、施工后的处理1.清理工具和材料，对使用过的工具和材料进行清理，归置到指定的存放位置。
2.整理施工现场，清除施工过程中产生的杂物和垃圾，使施工现场整洁干净。
3.进行验收，对穿线后的管道进行验收，确保穿线质量和安全性。
4.编制施工记录，包括施工过程的图片、数据等，以备后续维护和管理使用。
管内穿线及线槽配线施工方案
管内穿线及线槽配线施工方案一、管内穿绝缘导线安装1 范围本工艺标准适用于照明配线工程的管内穿线安装工程。
2 施工准备2.1 材料要求：2.1.1绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
2.1.2镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。
2.1.3护口：应根据管径的大小选择相应规格的护口。
2.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.5LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铝导线 2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。
2.1.6套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管。
2.1.7接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。
2.1.8焊锡：由锡、铅和锑等元素组合的低熔点（185～260℃）合金。
焊锡制成条状或丝状。
2.1.9焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
2.1.10辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
2.2 主要机具：2.2.1克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。
2.2.2电炉、锡锅、锡斗、锡勺、电烙铁。
2.2.3一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。
2.3 作业条件：2.3.1配管工程或线槽安装工程配合土建结构施工完毕。
2.3.2高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。
2.3.3配合土建工程顶棚施工配管或线槽安装完毕。
3 操作工艺→→→→→→→3.2 选择导线：3.2.1应根据设计图规定选择导线。
进出户的导线宜使用橡胶绝缘导线。
3.2.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。

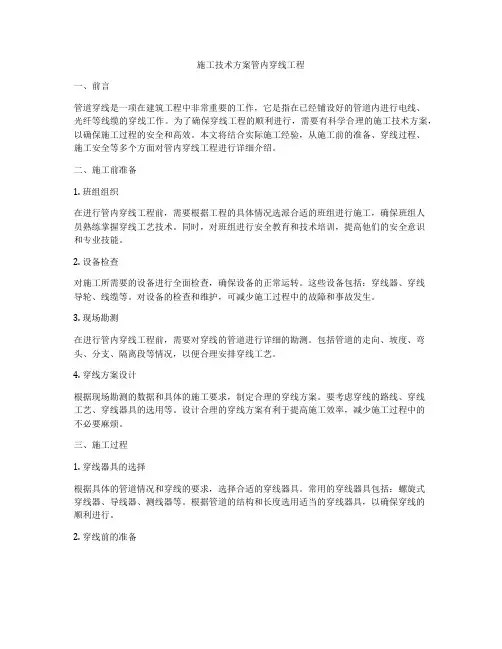

施工技术方案管内穿线工程
施工技术方案管内穿线工程一、前言管道穿线是一项在建筑工程中非常重要的工作，它是指在已经铺设好的管道内进行电线、光纤等线缆的穿线工作。
为了确保穿线工程的顺利进行，需要有科学合理的施工技术方案，以确保施工过程的安全和高效。
本文将结合实际施工经验，从施工前的准备、穿线过程、施工安全等多个方面对管内穿线工程进行详细介绍。
二、施工前准备1. 班组组织在进行管内穿线工程前，需要根据工程的具体情况选派合适的班组进行施工，确保班组人员熟练掌握穿线工艺技术。
同时，对班组进行安全教育和技术培训，提高他们的安全意识和专业技能。
2. 设备检查对施工所需要的设备进行全面检查，确保设备的正常运转。
这些设备包括：穿线器、穿线导轮、线缆等。
对设备的检查和维护，可减少施工过程中的故障和事故发生。
3. 现场勘测在进行管内穿线工程前，需要对穿线的管道进行详细的勘测。
包括管道的走向、坡度、弯头、分支、隔离段等情况，以便合理安排穿线工艺。
4. 穿线方案设计根据现场勘测的数据和具体的施工要求，制定合理的穿线方案。
要考虑穿线的路线、穿线工艺、穿线器具的选用等。
设计合理的穿线方案有利于提高施工效率，减少施工过程中的不必要麻烦。
三、施工过程1. 穿线器具的选择根据具体的管道情况和穿线的要求，选择合适的穿线器具。
常用的穿线器具包括：螺旋式穿线器、导线器、测线器等。
根据管道的结构和长度选用适当的穿线器具，以确保穿线的顺利进行。
2. 穿线前的准备在进行穿线前，需要对穿线器具进行检查，并进行合适的润滑处理。
同时要对穿线路线进行清理，以确保穿线的顺利进行。
另外，还需要对管道进行检查，确保管道的光滑和无损伤。
3. 穿线操作根据穿线方案设计的要求，进行穿线操作。
在穿线过程中，要按照一定的顺序和方法进行，避免出现错位、卡死等情况。
同时，对于弯头、分支等复杂位置的穿线，要根据实际情况进行灵活处理。
4. 穿线终端端头处理在穿线的终端处，需要对穿线线缆进行合理的处理。
管内穿线及电缆敷设施工方案
管内穿线及电缆敷设施工方案
1、现场施工环境的调查分析
（1）确定现场控制管穿线、电缆敷设的施工环境，重点分析布局，
包括控制柜布局，自动化、智能化仪器仪表的布局，抗侧面压、抗分压防
护设备的布局，监控系统设备的布局，安全保护仪器仪表的布局，热水系
统热水暖卫设备的布局，排水管和消防设备的布局，以及附加设备，如音响、音乐、空调、电视、医疗等设备的布局等。
（2）调查现场的施工环境，包括环境湿度、灰尘污染、温度、振动
干扰、电磁干扰、放电污染、气体排放、噪声、挤压、疲劳损坏、张力等。
2、施工方案的制定
（1）根据现场施工环境的调查和分析，制定施工方案，明确控制管
穿线、电缆敷设所采用的材料，如控制管、电缆、连接器、接头、垫片、
压接夹等，并标明材料型号、规格等；
（2）明确施工工艺流程，包括施工预备条件、施工工具、施工准备、施工步骤、施工组织，以及施工完成后的检验等；
（3）明确相关施工要求，包括器件安装高度、尺寸精度、表面清洁度、器件间距等；
（4）拟定有关安全措施。
管内穿线施工方案
管内穿线分项工程施工方安案一、材料要求：1、绝缘导线：导线的品种、规格、型号必须符合设计要求;并具有出厂合格证，检测报告：2、压线帽根据导线截面和根数选择大、中、小三种；并具有合格证、检测报告；3、焊锡、焊剂，质量应符合要求；二、操作工艺：1、选择导线→穿带线→扫管→断线及穿线→导线与带线连接→带护口→导线焊接→导线包扎→线路检查→绝缘摇测；2、选择导线;a、根据设计要求选择导线；b、相线、零线及保护接地线的颜色应加以区别分，红、黄、绿色作为相线，蓝色作为零线，黄绿双色线作为地线;3、穿线要求；a、穿导线前先穿带线,先检查管路是否畅通，管路走向是否正确；将管路内的杂物清理干净；b、带线一般用ф1.2—2。
0mm钢丝。
先将钢丝一端弯成不封口的圆圈,再利用穿线器将带线穿入管内，在管路的两段均留10—20cm的余量。
c、穿线前应根据图纸要求对导线的型号、规格进行核对；d、放线时应往里送些；e、断线时应考虑四种情况：①接线盒、开关盒、插座盒及灯头盒内的导线预留长度不小于15cm；②配电箱内的导线预留长度应不小于配电箱周长的1∕2;③出户导线的预留长度不小于1.5m；④公用导线在分支处可不剪断导线而直接穿过；f、当导线根数较少时，可将导线前端的绝缘层削掉，然后将线芯直接插入带线的圈内折回压实，帮扎牢固，使帮扎处形成一个光滑的锥形过度部分，便于穿线；g、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去，让后将线芯斜错排列在带线上，用扎丝帮扎牢固，使接头成锥形便于穿线；h、钢管穿线前先检查各个管口的保护是否齐全，如有遗漏、破皮均应补齐或更换；i、当管路较长或线路较多时，要在穿线的同时往管里吹入适量的滑石粉；j、同一回路的导线必须穿于同一管内；k、不同回路、不同电压和交流与直流的导线，不得穿于同一管内；4、导线的连接：a、导线的连接采用尼龙压线帽连接。
其方法是将导线的绝缘削掉，线芯预留15mm的长度,插入接线帽内，如填不实，可用1—2根同材质的导线插入压线帽,让后用压线嵌压实即可；三、质量要求：1、保证项目：a、导线的规格、型号必须符合设计要求和国家标准规定;b、明线路的绝缘电阻值不小于0.5MΩ；2、基本项目：a、管道、穿线盒、箱内清洁无杂物，护口、护线套齐全无脱落。
管内穿线施工方案
管内穿线施工方案
管内穿线施工是指在管道内进行线缆敷设的工程操作，这种施工方法通常应用
于建筑、道路、铁路等工程项目中。
在进行管内穿线施工时，需考虑到管道的材质、直径、弯曲度以及线缆的类型和长度等因素，以确保施工顺利进行并达到预期的效果。
一、施工前准备
1. 工程调研
在进行管内穿线施工前，需要对施工现场进行充分的调研，了解管道的材质、
尺寸、形状、运行状态等情况，以便做出合理的施工方案。
2. 线缆准备
根据调研结果确定所需的线缆类型、规格和长度，并进行充分的准备工作，确
保线缆质量符合要求。
二、施工步骤
1. 线缆引入
首先，需要确定线缆引入的位置和方式，可以通过已有的管道孔洞或开挖新的
孔洞，将线缆引入管道内。
2. 线缆敷设
在将线缆引入管道内后，需要逐段地进行线缆敷设工作，确保线缆顺利地穿过
整个管道，并避免出现交叉、断裂等问题。
3. 线缆固定
在完成线缆的敷设后，需要对线缆进行固定，以防止线缆在管道内移动或损坏。
三、施工注意事项
1. 施工质量
在施工过程中，需要严格按照方案要求操作，确保施工质量符合相关标准，避
免出现安全隐患。
2. 环境保护
施工过程中要注意环境保护，不得随意丢弃垃圾，尽量减少对周围环境的影响。
四、施工验收
完成管内穿线施工后，需进行验收工作，检查线缆的敷设情况、固定情况以及
施工质量是否符合要求，确保施工效果达到预期。
综上所述，管内穿线施工是一项复杂的工程操作，需要充分的准备工作和严格
的施工流程，只有做到每个细节都符合要求，才能保证施工顺利并取得良好的效果。
管内穿线施工方案
管内穿线施工方案1、导线敷设（1）检查导线的型号、规格是否符合设计要求；（2）管内穿线应在建筑物抹灰、粉刷及地面工程结束后进行，先清理管内杂物及积水，套好护口，穿线时用Φ1.2钢丝或尼龙线管作引线，由两人操作，一个拉，一个送，不许硬拉以防被拉断；（3）管内不得有接头、扭结，接头应设在接线盒（箱）内，管内导线总截面面积不大于管内空截面积的40%。
（4）导线颜色要按设计要求，即A、B、C、N、PE分别为黄、绿、红、淡兰、黄绿相间线敷设。
（5）本工程所有照明分支线路均带有一根PE线，用于金属灯具的接地。
2、导线连接本工程导线采用ZB-BV-450/750或WDZB-BYJ-450/750V电线在金属桥架或金属线槽或穿焊接钢管设。
3、施工工艺：选择导线扫管穿带线放线及断线导线与带线的绑扎带护口穿线导线连接接头包扎导线检查绝缘摇测（1）选择导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
相线，中性线及保护地线的颜色应加以区分：A相-黄色，B相-绿色，C相-红色，N线-淡蓝色，PE线-黄绿相间线，控制线-白色/黑色。
（2）清扫管路：清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。
清扫管路的方法：将布条牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净。
也可用空气压缩机将管内的杂物、水分清除干净。
（3）穿带线：穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求。
穿带线的方法：一般均采用φ1.2～2.0mm的铁丝。
先将铁丝的一端弯成不封均应留置10～15cm的余量。
在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。
穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
（4）放线及断线：放前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。
断线，剪断导线时，导线的预留长度应按以下四种情况考虑。
接线盒，开关盒，插座盒及灯头盒内的预留长度为15cm；配电箱内导线的预留长度应为配电箱箱体周长的确良1/2；出户导线的预留长度应为1.5mm；公用导线在分支处，可不剪断导线而直接穿过。
管内穿线施工方案
管内穿线施工方案1. 简介管内穿线施工是在建筑物内部或设备设施管道中进行电线或电缆的布线工作。
在现代建筑和工业设备中，电力传输、通信、数据传输等都需要通过管道进行布线，穿线施工方案的设计和实施对于保证工程的质量和安全具有重要意义。
本文将介绍一种管内穿线施工方案，包括施工准备、方案设计、施工步骤和注意事项等内容，以指导施工人员顺利完成管内穿线工作。
2. 施工准备2.1 熟悉设计图纸在开始施工前，施工人员需要熟悉相应的设计图纸，了解管道布局和布线要求。
设计图纸上应包括管道的位置、规格、长度以及预留的穿线孔洞大小等信息。
2.2 确定穿线工具和材料根据设计要求和现场实际情况，施工人员需要准备相应的穿线工具和材料。
常用的穿线工具包括钢丝、穿线管、穿线器等，材料包括电线或电缆以及绝缘套管。
2.3 确保施工安全在施工前，要确保施工现场安全。
例如，穿线孔洞周围不应有明火，设备设施应处于停机状态，避免对施工人员和现场设备的安全造成威胁。
3. 方案设计3.1 确定穿线路径根据设计要求和现场实际情况，确定合适的穿线路径。
在选择穿线路径时，要考虑管道的长度、弯曲和穿线孔洞的位置等因素，避免电线或电缆在布线过程中出现过弯或受阻的情况。
3.2 确定电线或电缆规格根据设计要求和负荷需求，确定合适的电线或电缆规格。
在选择电线或电缆时，要考虑电流负荷、绝缘性能、耐热性能等因素，确保布线的安全可靠。
3.3 考虑电线或电缆的保护问题在穿线布线过程中，电线或电缆需要得到适当的保护，以防止损坏或过度弯曲。
可以通过铺设绝缘套管或选择合适的固定装置等方式进行保护。
4. 施工步骤4.1 标记穿线孔洞的位置根据设计图纸，标记出穿线孔洞的位置。
可以使用标签纸或临时标记方式，方便穿线过程中的定位。
4.2 钻孔或开孔根据标记的位置，使用电钻或其他合适的工具进行钻孔或开孔。
钻孔或开孔的大小要与电线或电缆的规格相匹配，以确保穿线顺利进行。
4.3 穿线将准备好的钢丝或穿线器通过钻孔或开孔的孔洞，穿过整个管道。
管内穿线施工方案及技术措施
管内穿线施工方案及技术措施一、管内穿线施工方案：1.施工前准备：在进行管内穿线施工前，需要进行以下准备工作：-对穿线区域进行勘察和测量，确定穿线点位和路径。
-清理管道内杂物和积水，确保通畅。
-检查管道的质量和完整性，如果存在破损或漏水问题需要进行修复。
2.选择合适的穿线工具和方法：根据管道的材质和环境条件，选择合适的穿线工具和方法。
常用的穿线工具包括钢丝、线轮、导线等。
常用的穿线方法有推线法、托线法和吹线法等。
3.进行穿线施工：根据选择的穿线工具和方法，进行穿线施工。
在施工过程中需要注意以下事项：-控制穿线力度和速度，避免过大的力度损坏管道。
-保持穿线路径的清洁和畅通，避免堵塞。
-在弯头或变径处使用弯头导线，使穿线更加顺畅。
-穿过复杂区域如管道交汇处时，需要进行适当的调整和协调。
4.穿线结束后的处理：穿线完成后，需要进行以下处理工作：-检查穿线的质量，确保穿线顺畅。
-清理施工现场和穿线工具，保持整洁。
二、管内穿线技术措施：1.施工前的技术措施：在施工前需要进行以下技术措施：-对穿线区域进行细致测量和勘察，确保准确确定穿线点位和路径。
-对管道进行检查和测试，确保质量和完整性。
-对穿线工具进行检查和调试，确保工具的正常运行。
2.施工中的技术措施：在施工中需要采取以下技术措施：-控制穿线力度和速度，避免对管道造成伤害。
-根据管道的材质和环境条件选择适合的穿线工具和方法。
-在弯头和变径处使用弯头导线，保证穿线的顺畅。
-在复杂区域进行适当的调整和协调，确保穿线的成功。
3.施工后的技术措施：在穿线完成后需要进行以下技术措施：-对穿线质量进行检查和评估，确保穿线的顺畅和质量。
-对施工现场进行清理和整理，保持整洁。
总结：管内穿线施工需要经过前期准备、施工过程和后期处理，其中的技术措施和方案对于施工的顺利进行具有重要意义。
在穿线施工过程中，需要选择合适的工具和方法，控制穿线力度和速度，注意调整和协调，确保穿线的顺利进行。
电缆敷设及管内穿线施工方案
电缆敷设及管内穿线施工方案1、概述本方案为工程管内穿线及电缆敷设施工方案，依据施工合同、国家现行标准及以往施工阅历编制。
本工程内容主要包括电缆、电线、电缆桥架的施工。
2、管内穿线2.1、工艺流程选择导线→扫管→穿带线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘遥测。
2.2、施工条件配管工程或桥架工程协作土建构造施工完毕；竖井内配管及桥架安装完毕；协作土建工程顶棚施工配管或桥架安装完毕。
2.3、施工方法2.3.1、选择导线〔1〕各回路的导线严格依据设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作 A、B、C 相线，黄绿双色线作接地线，蓝线作零线。
2.3.2、清扫管路配管完毕后，在穿线之前，必需对全部的管路进展清扫。
清扫管路的目的是去除管路中的灰尘、泥水等杂物。
具体方法为：一般管路用空压机吹扫，假设有积水等则先穿带线，将布条的两端结实地绑扎在带线上，两人来回拉动带线，将管内杂物清净。
2.3.3、穿带线穿带线的目的是牵引导线并检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。
带线承受φ2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内，在管路的两端留有10～15cm 的余量。
当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头相互钩绞在一起，然后将带线拉出。
2.3.4、放线及断线（1）放线：放线前应依据设计图对导线的规格、型号进展核对，放线时导线应置于放线架或放线车上，不能将导线在地上随便拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。
（2）断线：剪断导线时，导线的预留长度按以下状况予以考虑：接线盒、开关盒、插销盒及灯头盒内导线的预留长度为 15cm；配电箱内导线的预留长度为配电箱箱体周长的 1/2。
（3）导线与带线的绑扎：当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎结实；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎结实。
电气配管及管内穿线施工方案
电气配管及管内穿线施工方案一、施工目标二、施工准备1.完整的施工图纸：施工前需准备详细的配管及穿线施工图纸，包括各个电箱、乘用电线、电气设备位置以及穿线路径。
2.施工材料准备：准备好各种规格的电缆、电线管道、配管支架、连接件等材料。
3.工具设备准备：包括钢锯、钳子、螺丝刀、电动扳手、测量工具等。
4.安全措施：施工前应根据具体情况做好安全防护工作，如佩戴安全帽、防滑鞋、护目镜等，遵守施工现场的安全规定。
三、施工步骤1.管道布置：根据施工图纸，在墙壁或天花板上确定电缆线路的布置位置，使用支架将电线管道固定。
2.管道连接：根据需要，使用连接件将电线管道连接起来，确保连接牢固，不易松动。
3.管道弯曲：根据布置位置的需要，需要在电线管道的部分位置进行弯曲，可使用弯曲机等工具进行操作。
4.预留接线盒：根据施工图纸，在电线管道的适当位置预留接线盒，方便后续的接线和检修工作。
5.穿线操作：根据施工图纸和线缆的需要，将电缆穿入电线管道中，通过穿线钢管或者穿线带等工具进行操作。
6.管道固定：将穿好线缆的电线管道上下固定在配管支架上，确保管道不晃动，线缆不易受到外力的挤压和损坏。
7.接线操作：将线缆与电气设备或电线盒进行接线，确保接线牢固、接触良好，减少电阻、不易发生接触不良。
8.绝缘处理：对接线处进行绝缘处理，使用绝缘胶带或绝缘管等材料将接线处包裹好，防止漏电和短路的发生。
9.安全检查：在施工完成后，进行安全检查，确保线路安全可靠、绝缘完好。
四、施工注意事项1.施工前需仔细查看施工图纸，了解线缆的路径、数量和规格，确定好管道的布置位置。
2.在穿线操作中，应注意线缆的保护，避免外力的损坏，特别是在弯曲部分，应采取合适的措施防止线缆过度弯曲。
3.在管道连接和固定过程中，应注意连接件的牢固程度，避免管道松动或者不牢固。
4.在绝缘处理时，应注意绝缘材料的选择，材料具有耐高温、防水、耐磨等特性。
5.施工过程中要遵守电器设备的安装规定和操作程序，避免安装错误或者接触到高压电。
电缆敷设及管内穿线施工方案
电缆敷设及管内穿线施工方案
一、电缆敷设
1、电缆敷设前根据临电图纸选定电缆规格型号，并进行电缆绝缘测试和耐压测试合格以后，在电缆首末端设置好标识方能敷设；
2、电缆敷设方式，根据现场具体情况采用以下敷设方式：当电缆采用埋地敷设时，做法标准；建筑内电缆沿墙或梁下架空敷设时电缆支架采用L40*4或L50*5角钢制作“L”型支架；楼层竖向电缆垂直敷设时，主干电缆采用成品电缆支架每层设置，支线电缆采用绝缘穿刺线夹形式从主线分出。
3、将电缆敷设用机具准备到位，并在埋地管道中穿好牵引线，通过人力和电动机结合方式逐步将电缆敷设到位，并在首末端预留足够长度。
4、电缆两端测量好长度后剥除电缆外皮并用液压钳制作电缆头，然后将干包式电缆头接入配电箱或用电设备上；
5、电缆敷设完成后进行电缆绝缘电阻测试，同时挂好标识标牌，标志牌上应注明电缆编号、规格、型号及电压等级及起始位置。
二、管内穿线
1、根据临电图纸确定始端到终端，找好水平或垂直线，用颜色线沿墙壁、顶棚等处，在线路的中心线进行划线；
2、将PVC线槽沿墙面上明敷或者在龙骨上吊顶内暗敷，线槽用自攻螺丝固定，间距不超过500mm，距离配电箱、设备、开关插座150mm处固定；
3、选择与图纸要求相匹配的电线穿入线槽内，盖好盖板防止电线裸露在空气中；
4、各分支接头处电线采用绞接法连接，室外接头采用高压防水胶布包扎后再用绝缘胶布包扎，配电箱内接线整齐美观，无绞线；
5、连接、包扎全部完成后，应进行自检和互检，检查无误以后进行线路绝缘电阻测试，合格以后方能通电调试；。
导管内穿线和槽盒内敷线安装工程施工方案
导管内穿线和槽盒内敷线安装工程施工方案一、材料要求1 导线的规格、型号必须符合设计要求，应有合格证、“ccc"认证标志和认证证书复印件。
2 镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。
3 护口：应根据管径大小选择相应的规格。
4 安全型压线帽：可根据导线截面和根数选择使用。
5 套管：选用时应与导线、规格相配套。
6 接线端子：应根据导线的根数和总截面选择相应的规格。
7 焊锡：由锡、铅和锑等元素组合的低熔点（185℃～260℃）合金。
焊锡制成条状或丝状。
8 焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
9 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
二、主要机具1 克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。
2 放线架、放线车、高凳。
3 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。
4 万用表、兆欧表。
三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。
四、操作主艺(一)工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测(二)选择导线：1 应根据设计图要求选择导线。
2 相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
(三)穿带线：1 穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。
2 穿带线的方法：（1)带线一般均采用Φ1.2～2.Omm的铁丝或钢丝。
先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用100~150mm的余量。
（2）在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。
（3）穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
管内穿线施工方案
管内穿线施工方案根据不同的需求和具体情况，如楼层规划、建筑结构、电力设备布置等，管内穿线的施工方案也有所不同。
以下是一种常用的管内穿线施工方案：1. 施工前准备：(1) 根据建筑图纸，了解建筑结构、电力设备布置等情况，确定穿线的路线和位置。
(2) 准备相应的穿线工具和材料，如扁铁、绳子、导线等。
(3) 针对施工区域进行安全检查，确保施工过程中安全有序进行。
2. 开始施工：(1) 根据穿线路线，在墙面或天花板上标出穿线位置。
(2) 使用扁铁和锤子，在标记位置打开一个小洞，用于引入扁铁。
(3) 将扁铁从洞口引入，根据穿线路线需求，沿着墙面或天花板向目标位置推进。
(4) 如果遇到障碍物，如另一个管道或墙体，应相应调整穿线路线，并重新打洞，进行推进。
(5) 当扁铁推进到目标位置时，将导线绑在扁铁上，然后用绳子将导线拉回起点位置。
3. 导线的固定和连接：(1) 将导线从原洞口伸出，根据需求进行固定，可以使用塑料槽、导线槽或夹具固定。
(2) 根据建筑规范，进行导线的连接，包括端子螺丝的固定连接、绝缘套管的覆盖等。
4. 完成施工：(1) 确保导线和固定件安装牢固，不松动。
(2) 清理施工现场，将垃圾和残留材料清除干净。
(3) 进行必要的测试与检查，确保导线敷设合格。
(4) 编制施工报告，记录施工细节和注意事项，以备后续参考。
在管内穿线施工中，需要注意以下几点：(1) 施工前需了解建筑结构和电力设备布置情况，制定合理的穿线路线和方案。
(2) 施工过程中要保持安全，避免给周围人员和设备带来损害。
(3) 穿线后要确保导线和固定件的连接牢固、可靠。
(4) 施工完成后要进行必要的测试与检查，确保导线敷设合格。
(5) 施工结束后要做好整理和清洁工作，保持施工现场的整洁有序。
电气配管及管内穿线施工方案
电气配管及管内穿线施工方案1、电气配管（1）、施工准备①、材料要求电线管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，管箍、锁紧螺母、护口、接线盒、开关盒、灯头盒、面板、膨胀螺栓、塑料胀塞等均应符合要求，并有合格证。
阻燃PVC 电线管内外壁应光滑，并有出厂合格证与相关检测报告。
管外壁应有间距不大于1m 的连续阻燃标记和制造厂标。
配件应采用标准产品。
绝缘导线的型号、规格必须符合设计要求，并有出厂合格证。
钢带线、护口、压线帽、接线鼻子等均应符合要求。
②、主要机具弯管器，开孔器、套丝板、压力案子、手锤、钢锯、锉、电锤、手电钻、台钻、高凳、压线钳、剥线钳、电烙铁、电炉、锡锅、万用表、兆欧表及一些电工常用工具。
③、作业条件a 暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。
现浇混凝土板，柱内配管在底层钢筋绑扎完毕后而上层钢筋开绑扎前进行，根据施工图纸尺寸位置配合施工。
b 吊顶内管路敷设：结构施工时，配合土建安装好预埋件、对吊架。
内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻图，并有顶板弹出实际位置。
c 管内穿线：配管工程或线槽安装工程配合土建施工完毕。
强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。
d 配合土建工程顶棚施工配管或线槽安装完毕，建筑物的抺灰及地面工程结束后进行。
（2）、施工方法①、暗敷设a 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。
b 根据设计图和现场情况加工好各种盒、箱、弯管。
钢管（KBG）弯管采用冷弯法，一般管径为25mm 及以下时，用手动弯管器；管径为32mm 及以上时，使用成品弯头。
管子断口处应平齐不歪斜，刮锉光滑，无毛刺。
管子套丝丝扣应干净清晰，不乱不过长。
c 以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒箱固定牢固。
d 管径50mm 及其以下KBG 管，必须用管箍扣压连接。
上好管箍后，管口应对严。

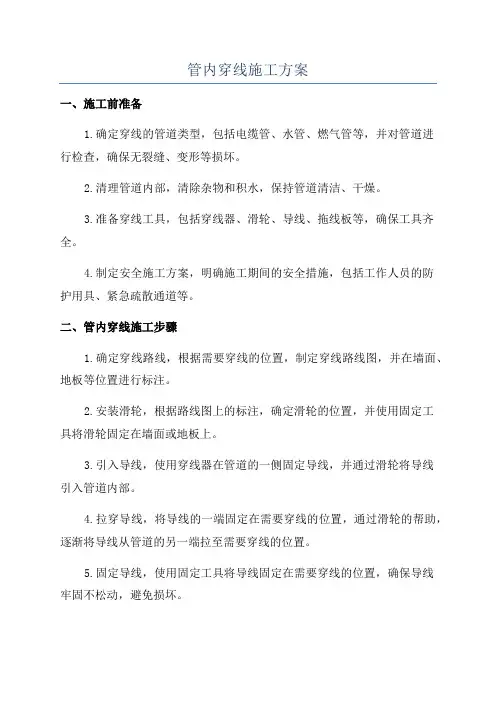

管内穿线施工方案
管内穿线施工方案引言在现代建筑和工程施工中，穿线工作是一个非常关键的步骤。
管内穿线可用于电气线路、通信线路甚至是给水管道等多种场景。
为了保证穿线的高效性和准确性，需要制定一个合理的施工方案。
本文将介绍一种管内穿线施工方案，以帮助施工人员进行工作。
步骤一：准备工作1.确定穿线的管道类型和规格。
在进行穿线工作之前，必须明确所使用的管道类型和规格，以保证穿线的顺利进行。
2.清理并检查管道。
确保管道内部干净、无堵塞物，并检查管道是否存在损坏和漏水情况。
如有必要，需要提前对管道进行维修或更换。
3.选择合适的穿线工具。
根据管道的特点和穿线的需求，选择合适的穿线工具，如软线导线、钢丝导线或者专用的穿线导线。
步骤二：制定穿线路径1.根据需要穿线的目标确定穿线路径。
在确定穿线路径时，需要考虑管道的布局和结构，避免与其他管道或设备发生冲突。
2.测量和标记穿线的具体位置。
使用测量工具确定管道上的关键位置，并使用标记工具在相应位置做好标记，以便进行穿线施工。
步骤三：开始穿线1.穿线前的准备工作。
确保工作区域的安全，并使用适当的个人保护装备。
同时，将穿线工具准备好，并将其连接到穿线的起点。
2.将穿线导线缠绕在穿线工具上，并将工具插入管道。
根据穿线路径的标记，将穿线工具逐步插入管道并推进，直到到达穿线的终点。
3.利用旋转和推拉的方式，穿线工具在管道内保持滑动，直到穿线工具从管道的出口处出现。
4.使用穿线工具将穿线导线拉出。
当穿线工具完全出现在管道的出口处时，小心使用工具将穿线导线连接到穿线工具上，并缓慢地拉出穿线导线。
步骤四：整理和测试1.整理穿线导线。
在穿线导线拉出后，需要对其进行整理，确保穿线导线没有过度弯曲、打结等问题。
可利用导线整理工具进行整理。
2.进行穿线测试。
使用合适的测试设备，对新穿线好的线路进行测试，以确保其电气特性和通信性能的正常工作。
3.如有需要，进行进一步的维护和调整。
根据测试结果，如发现问题或异常情况，需要及时进行修复或调整，以确保穿线的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
word
管内穿线分项工程施工方安案
一、材料要求：
1、绝缘导线：导线的品种、规格、型号必须符合设计要求；并具有出厂合格证，检测报告：
2、压线帽根据导线截面和根数选择大、中、小三种；并具有合格证、检测报告；
3、焊锡、焊剂，质量应符合要求；
二、操作工艺：
1、选择导线→穿带线→扫管→断线及穿线→导线与带线连接→带护口→导线焊接→导线包
扎→线路检查→绝缘摇测；
2、选择导线；
a、根据设计要求选择导线；
b、相线、零线及保护接地线的颜色应加以区别分，红、黄、绿色作为相线，蓝色作为零
线，黄绿双色线作为地线；
3、穿线要求；
a、穿导线前先穿带线，先检查管路是否畅通，管路走向是否正确；将管路内的杂物清理
干净；
b、带线一般用ф1.2—2.0mm钢丝。
先将钢丝一端弯成不封口的圆圈，再利用穿线器将带
线穿入管内，在管路的两段均留10—20cm的余量。
c、穿线前应根据图纸要求对导线的型号、规格进行核对；
d、放线时应往里送些；
e、断线时应考虑四种情况：
①接线盒、开关盒、插座盒及灯头盒内的导线预留长度不小于15cm；
②配电箱内的导线预留长度应不小于配电箱周长的1∕2;
③出户导线的预留长度不小于1.5m；
④公用导线在分支处可不剪断导线而直接穿过；
f、当导线根数较少时，可将导线前端的绝缘层削掉，然后将线芯直接插入带线的圈内折
回压实，帮扎牢固，使帮扎处形成一个光滑的锥形过度部分，便于穿线；
word
g、当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，让后将线芯斜错排
列在带线上，用扎丝帮扎牢固，使接头成锥形便于穿线；
h、钢管穿线前先检查各个管口的保护是否齐全，如有遗漏、破皮均应补齐或更换；
i、当管路较长或线路较多时，要在穿线的同时往管里吹入适量的滑石粉；
j、同一回路的导线必须穿于同一管内；
k、不同回路、不同电压和交流与直流的导线，不得穿于同一管内；
4、导线的连接：
a、导线的连接采用尼龙压线帽连接。
其方法是将导线的绝缘削掉，线芯预留15mm的长
度，插入接线帽内，如填不实，可用1—2根同材质的导线插入压线帽，让后用压线嵌
压实即可；
三、质量要求：
1、保证项目：
a、导线的规格、型号必须符合设计要求和国家标准规定；
b、明线路的绝缘电阻值不小于0.5MΩ；
2、基本项目：
a、管道、穿线盒、箱内清洁无杂物，护口、护线套齐全无脱落。
导线排列整齐，并留有
适当余量，导线在管内无接头；
b、接地、接零线截面选用正确，连接牢固；。
