节流孔板流量计原理、性能和特点小结

合集下载

孔板流量计工作总结

孔板流量计工作总结

孔板流量计工作总结
孔板流量计是一种常用的流量测量仪器,它通过测量流体通过孔板时的压差来计算流量。

在工业生产中,孔板流量计被广泛应用于液体、气体等流体的流量测量和控制。

下面将对孔板流量计的工作原理和特点进行总结。

首先,孔板流量计的工作原理是基于伯努利方程和连续方程。

当流体通过孔板时,流速增大,静压降低,动压增加,而总压不变。

通过测量孔板两侧的压差,可以计算出流体的流速,从而得到流量。

其次,孔板流量计具有简单、结构紧凑、可靠性高等特点。

孔板流量计的结构简单,由一个孔板和两个压力传感器组成,安装方便,维护成本低。

同时,由于孔板流量计没有移动部件,因此具有较高的可靠性,能够长时间稳定工作。

此外,孔板流量计适用范围广泛,可用于气体、液体等不同介质的流量测量。

而且,孔板流量计的测量精度高,对流体的粘度、密度变化不敏感,能够稳定地工作在不同工况下。

总的来说,孔板流量计是一种简单、可靠、精确的流量测量仪器,具有广泛的应用前景。

在工业生产中,孔板流量计能够准确地监测流体的流量,为生产操作提供有效的数据支持,有着重要的意义。

希望随着科技的不断发展,孔板流量计能够不断完善,为工业生产带来更大的便利和效益。

孔板流量计工作原理

孔板流量计工作原理

孔板流量计工作原理充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单,维修方便,性能稳定,使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单,维修方便,性能稳定,使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用;2.国际标准ISO5167<国际标准组织规定的各种节流装置; 3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组:三阀组的作用是将差压变送器的正负压室与引压管导通或切断,导通或切断差压变送器。

停用时:关闭负压阀,打开平衡阀,关闭正压阀.投用时:打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀,再打开低压侧负压阀,接着是打开高压侧正压阀,最后关闭平衡阀,变送器工作,这样操作很好的保护了变送器。

孔板流量计的特点及使用范围

孔板流量计的特点及使用范围

孔板流量计SC-LGK系列孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。

孔板流量计节流装置包括环室孔板,喷嘴等。

孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

一、孔板流量计适用范围:1. 公称直径:15mm≤DN≤1200mm;2. 公称压力:PN≤10MPa;3. 工作温度-50℃≤t≤550℃;4. 量程比:1:10 1:15 ;5. 精度:0.5级,1级。

二、孔板流量计的特点:1.孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

2.孔板计算采用国际标准与加工3.孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。

4.标准型节流装置无须实流校准,即可投用。

三、孔板流量计安装的基本要求:1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。

2、新装管路系统,必须在管道冲洗和扫线后再进行孔板的安装。

3、注意孔板安装方向“+”号应该向着流束。

4、孔板中心应该和管道中心线相重合,同心度误差不得超过0.015(1/β-1)的数值。

5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。

6、夹紧孔板用的密封垫片(包括环室与法兰、环室与孔板间),在夹紧后,不得突入管道内壁。

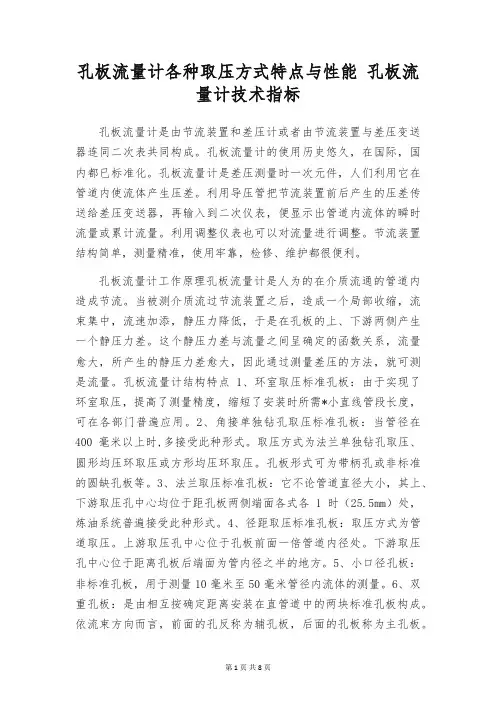

孔板流量计各种取压方式特点与性能 孔板流量计技术指标

孔板流量计各种取压方式特点与性能 孔板流量计技术指标

孔板流量计各种取压方式特点与性能孔板流量计技术指标孔板流量计是由节流装置和差压计或者由节流装置与差压变送器连同二次表共同构成。

孔板流量计的使用历史悠久,在国际,国内都已标准化。

孔板流量计是差压测量时一次元件,人们利用它在管道内使流体产生压差。

利用导压管把节流装置前后产生的压差传送给差压变送器,再输入到二次仪表,便显示出管道内流体的瞬时流量或累计流量。

利用调整仪表也可以对流量进行调整。

节流装置结构简单,测量精准,使用牢靠,检修、维护都很便利。

孔板流量计工作原理孔板流量计是人为的在介质流通的管道内造成节流。

当被测介质流过节流装置之后,造成一个局部收缩,流束集中,流速加添,静压力降低,于是在孔板的上、下游两侧产生一个静压力差。

这个静压力差与流量之间呈确定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,就可测是流量。

孔板流量计结构特点1、环室取压标准孔板:由于实现了环室取压,提高了测量精度,缩短了安装时所需*小直线管段长度,可在各部门普遍应用。

2、角接单独钻孔取压标准孔板:当管径在400毫米以上时,多接受此种形式。

取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。

孔板形式可为带柄孔或非标准的圆缺孔板等。

3、法兰取压标准孔板:它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处,炼油系统普遍接受此种形式。

4、径距取压标准孔板:取压方式为管道取压。

上游取压孔中心位于孔板前面一倍管道内径处。

下游取压孔中心位于距离孔板后端面为管内径之半的地方。

5、小口径孔板:非标准孔板,用于测量10毫米至50毫米管径内流体的测量。

6、双重孔板:是由相互按确定距离安装在直管道中的两块标准孔板构成。

依流束方向而言,前面的孔反称为辅孔板,后面的孔板称为主孔板。

辅孔板的截面比m1大于主孔板的截面比m。

两块孔板构成了仿佛带液壁的喷咀。

它用于低雷诺数流体或高粘度的流量测量。

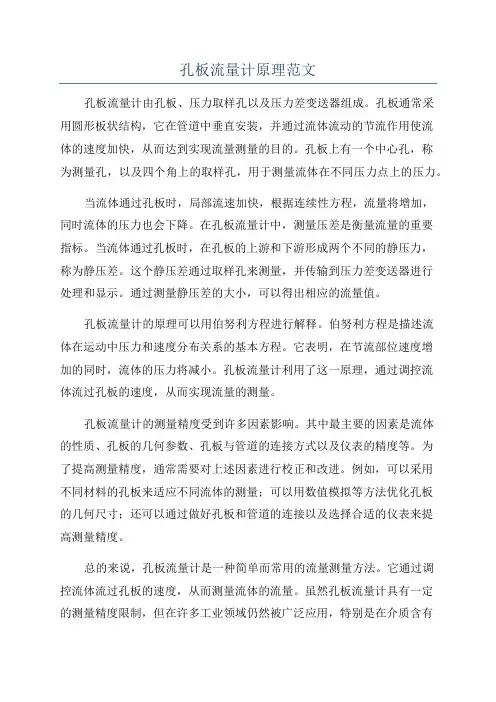

孔板流量计原理范文

孔板流量计原理范文

孔板流量计原理范文孔板流量计由孔板、压力取样孔以及压力差变送器组成。

孔板通常采用圆形板状结构,它在管道中垂直安装,并通过流体流动的节流作用使流体的速度加快,从而达到实现流量测量的目的。

孔板上有一个中心孔,称为测量孔,以及四个角上的取样孔,用于测量流体在不同压力点上的压力。

当流体通过孔板时,局部流速加快,根据连续性方程,流量将增加,同时流体的压力也会下降。

在孔板流量计中,测量压差是衡量流量的重要指标。

当流体通过孔板时,在孔板的上游和下游形成两个不同的静压力,称为静压差。

这个静压差通过取样孔来测量,并传输到压力差变送器进行处理和显示。

通过测量静压差的大小,可以得出相应的流量值。

孔板流量计的原理可以用伯努利方程进行解释。

伯努利方程是描述流体在运动中压力和速度分布关系的基本方程。

它表明,在节流部位速度增加的同时,流体的压力将减小。

孔板流量计利用了这一原理,通过调控流体流过孔板的速度,从而实现流量的测量。

孔板流量计的测量精度受到许多因素影响。

其中最主要的因素是流体的性质、孔板的几何参数、孔板与管道的连接方式以及仪表的精度等。

为了提高测量精度,通常需要对上述因素进行校正和改进。

例如,可以采用不同材料的孔板来适应不同流体的测量;可以用数值模拟等方法优化孔板的几何尺寸;还可以通过做好孔板和管道的连接以及选择合适的仪表来提高测量精度。

总的来说,孔板流量计是一种简单而常用的流量测量方法。

它通过调控流体流过孔板的速度,从而测量流体的流量。

虽然孔板流量计具有一定的测量精度限制,但在许多工业领域仍然被广泛应用,特别是在介质含有固体颗粒或高粘度液体的测量中。

随着科技的进步,孔板流量计的性能和精度将会得到不断提高,以满足不同工况下流量测量的需求。

孔板流量计的原理及应用

孔板流量计的原理及应用

孔板流量计的原理及应用1. 孔板流量计的原理孔板流量计是一种重要的流量测量仪器,它通过孔板上开有孔眼的设计,利用孔板后面流过介质产生的压力差来计算流量大小。

它的工作原理主要包括以下几个方面:1.孔板孔眼限制了流动,使流体形成一个压力差。

2.流经孔板时,产生的压力差正比于流体的动能损失。

3.压力差通过压力变送器转化为电信号。

4.通过流量计算器计算出流量大小。

孔板流量计的原理简单但可靠,适用于各种介质的流量测量,如气体、液体以及蒸汽等。

它的结构简单、维护成本低,并且有着较高的测量精度。

2. 孔板流量计的应用孔板流量计在工业自动化控制领域有着广泛的应用,以下是几个常见的应用领域:2.1 化工行业在化工过程中,准确测量流体的流量是保证生产过程稳定运行和质量控制的重要指标之一。

孔板流量计作为一种精确可靠的流量测量仪器,被广泛应用于液态和气态介质的流量测量和控制。

2.2 石油行业石油行业对于油气类型、质量和数量的测量有着严格的要求,孔板流量计被应用于石油勘探、开采、输送和储存等各个环节。

它能够准确测量原油、天然气等介质的流量,为石油行业提供了关键的数据支持。

2.3 热能行业孔板流量计在热能行业的应用也非常广泛。

它可以用于测量蒸汽、热水、热风等介质的流量,帮助热能设备的运行和管理。

例如,在电厂中,孔板流量计可以测量锅炉出口蒸汽的流量,为电力的供给提供重要的数据依据。

2.4 污水处理行业在污水处理行业中,精确测量污水的流量是确保污水处理系统正常运行的重要环节。

孔板流量计能够测量各种粘度的污水流量,确保处理装置的效果和运行稳定。

2.5 其他领域除了上述应用领域外,孔板流量计还可以被应用于供水、冶金、食品制药等领域。

随着科技的不断发展,孔板流量计也在不断改进和创新,拥有更广泛的应用前景。

结论孔板流量计作为一种重要的流量测量仪器,通过孔板上的孔眼设计,利用压力差来测量介质的流量大小。

它在化工、石油、热能、污水处理以及其他领域的应用都得到了广泛认可和应用。

孔板流量计的优缺点及安装需要注意的几个问题

孔板流量计的优缺点及安装需要注意的几个问题

1. 孔板流量计的优缺点。

要了解孔板流量计的,我们应该先要清楚一个孔板流量计系统的组成及工作原理。

孔板流量计有可称为差压式流量计,主要是由一次检测部件(节流部件)和二次显示仪表(差压变送器)以及相配套的压力、温度补偿装置所组成的。

(见下图)孔板流量计配套温压补偿装置图孔板流量计的工作原理是充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差,见节流装置原理图:孔板流量计节流装置原理图孔板流量计是目前国内天然气流量计量系统中应用最为广泛的。

它最主要的优点是结构简单,易于复制、性能相对稳定可靠,价格低廉且无需实流校准,安装即可投用,后期维护费用较低。

另外,它的应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态( 温度、压力) 皆可以应用;并且检测部件和显示仪表可以分开生产,便与专业化规模生产,从而降低产品价格,更加有利于孔板流量计的普及和应用。

孔板流量计能够在国内比较广泛的应用,性能相对稳定,价格低廉,有较高的性价比是主要因素。

但在使用过程中的缺点也很明显。

其中最为重要的一点精确度问题,孔板流量计测量介质流量的准确度和很多参数有关,以天然气流量计算公式为例Q n =A h *α 0 *γ re *b k *F r *ε*d 2 *F g *F a *F z *F t *Q n ——标准状态下气体体积流量A h ——常数,一般为8. 6856α 0 特定流量系数γ re ——测量管内壁流量修正系数b k ——孔板入口边缘锐利度修正系数F r ——雷诺数修正系数ε——气体膨胀系数d ——孔板实测开孔口径F g ——天然气相对密度修正系数F a ——孔板热膨胀修正系数F z ——超压缩系数F t ——温度修正系数从以上公式我们不难看出,最终流量值受很多参数的影响,比较重要的如流量系数、雷诺系数、气体膨胀系数等,只有这些系数均为恒定值,才能达到差压和流量之间的恒定对应关系。

节流孔板的原理范文

节流孔板的原理范文

节流孔板的原理范文节流孔板(Orifice plates)是一种常见的流量测量设备,常用于对气体或液体进行流量控制和测量。

它的原理基于孔板的特殊设计,通过孔板上的孔洞限制流体的通过,从而测量流体的流量和压力损失。

当流体经过节流孔板时,它将流过节流孔,流速变快,压力降低。

由于孔板的限制,流体在通过孔洞时会发生局部的压力损失,形成压差。

根据孔洞的大小和形状,以及流体的性质,可以通过测量这个压差来计算流体的流量。

连续方程是质量守恒的一种表达方式,它认为单位时间内通过管道截面的流体质量是恒定的。

根据伯努利方程,可以得出通过节流孔板的流体的流速与压力差之间的关系。

流速与压力差的平方根成反比,即压力差越大,流速越小,反之亦然。

根据连续方程,可以得出通过节流孔板的流体质量流量与流速之间的关系。

流量与流速成正比,即流速越大,流量越大,反之亦然。

综合以上两个方程,可以得出通过节流孔板的流体的质量流量与压力差之间的关系。

通过测量压差的大小,结合已知的流体性质和节流孔板的参数,可以计算出流体的质量流量。

在实际应用中,通常使用差压变送器来测量节流孔板上的压差。

差压变送器接收到的压差信号经过转换和放大后,输出一个与流体质量流量成正比的电信号。

节流孔板广泛应用于工业领域中流体流量的测量和控制。

它的主要优点包括结构简单,安装方便,成本低廉,并且在一定的流速范围内,精度较高。

但是,它也有一些限制,比如在低压差下,精度较低;并且,在高流速和高密度流体情况下,压力损失较大。

此外,由于孔板存在压力损失,需要考虑具体的应用场景,以确定是否适合使用节流孔板。

总结而言,节流孔板通过限制流体流过孔洞来测量流体的流量和压力损失,其原理基于伯努利方程和连续方程。

通过测量压差,结合已知的流体性质和孔板参数,可以计算出流体的质量流量。

节流孔板具有结构简单、安装方便、成本低廉等优点,但也有一些限制。

孔板流量计的原理介绍如下

孔板流量计的原理介绍如下

孔板流量计的原理介绍如下一、概述孔板流量计是一种常见的流量计,通常用于液体或气体的流量测量。

其基本原理是利用介质通过孔板时的压力差计算流量,凭借着其测量范围宽、结构简单、准确性高等优点,在工业、医药、化工等行业被广泛应用。

二、孔板流量计的组成结构孔板流量计由三部分组成:1.孔板:孔板作为孔板流量计的核心部分,通过设定孔板在流道上的位置和开口大小等来达到流量测量的目的。

2.压力测量单元:用于测量孔板两侧的差压,通常是以压力传感器为主。

3.流量计转换器:负责将压差信号转换成相应的流量显示输出。

三、孔板流量计的原理在介绍孔板流量计的原理之前,需要先介绍两个关键概念:1.孔板压降:指的是介质在通过孔板结构时所产生的压力差。

2.流道收缩系数:指的是孔板与管道间存在的缩口关系所产生的流通损失,通常用K表示。

在实际使用过程中,孔板流量计的原理可以通过以下公式进行表示:Q=c A(2gh)^(1/2)式中:•Q:流量;•c:流量系数;•A:孔板开口面积;•g:重力加速度;•h:孔板压降。

其中,孔板压降可以通过差压传感器测量得到,孔板开口面积和流道收缩系数也可以事先根据测量精度来进行设计和选型。

四、孔板流量计的应用孔板流量计是一种比较成熟的流量计,广泛应用于化工、医药、食品、制药、石化等行业。

其直接测量流量的优点不仅在于精度高,而且在安装、维护及修理方面也相对容易。

需要注意的是,孔板流量计不能用于测量粘性较大的介质,且在使用中需要注意孔板和传感器的正常清洗和维护。

五、总结孔板流量计作为常见流量计之一,其基本原理为利用孔板结构引起的压降来计算流量。

在应用过程中,需要注意合理的孔板设计、选型与维护,以及对介质性质的限制。

孔板流量计特点范文

孔板流量计特点范文

孔板流量计特点范文1.精度高:孔板流量计具有很高的测量精度,能够在常规使用条件下实现比较准确的流量测量。

由于孔板结构简单,流体通过时会产生较小的扰动,从而减小了测量误差。

2.可靠性好:孔板流量计由于结构简单,没有活动的机械部件,因此具有较高的可靠性和稳定性。

不易受流体介质的变化和外界干扰的影响,长期使用不易产生机械故障。

3.安装简便:孔板流量计的安装相对简单,只需要将孔板管件连接到流体管道上即可。

由于孔板流量计结构紧凑,不占用太多空间,可以安装在较小的空间中。

4.维护成本低:孔板流量计结构简单,维护成本相对较低。

一般来说,孔板流量计的维护只需要进行定期的清洗和校准即可。

5.适应性强:孔板流量计适用于各种流体介质的流量测量,包括液体、气体和蒸汽等。

根据不同的介质,可以选择不同材质的孔板流量计。

6.流阻小:孔板流量计的结构简单,流体通过时会产生较小的流阻,从而减小了能耗。

在实际应用中,可以通过优化孔板的设计,减小流阻以提高系统效率。

7.操作简便:孔板流量计的操作相对简便,只需要通过观察孔板上的指示器或连接到现场控制系统进行读数和数据传输。

针对不同的应用需求,还可以选择安装流量调节阀等配套设备进行流量调节。

8.抗压能力强:孔板流量计在一定范围内能够承受一定的压力,不易因压力的变化而出现故障。

同时,孔板流量计还可以通过选择不同材质的孔板和增加孔板厚度等方式来增强其承压能力。

总结起来,孔板流量计具有精度高、可靠性好、安装简便、维护成本低、适应性强、流阻小、操作简便和抗压能力强等特点。

在工业生产、能源管理、环境保护等领域得到广泛应用,并在许多国家和地区的流量测量准则中作为一种常用的流量测量仪器。

孔板流量计概述范文

孔板流量计概述范文

孔板流量计概述范文
一、原理:
二、结构:
三、优点:
1.结构简单紧凑,安装方便。

相对于其他流量计,孔板流量计的结构
非常简单,不需要特殊的安装位置和安装条件,可以安装在直管段上。

2.成本低廉。

孔板流量计的制造成本相对较低,适用于一般流量测量
需要。

3.测量范围广。

孔板流量计适用于广泛的流体,包括液体、气体和蒸
汽等不同介质的流量测量。

四、缺点:
1.压力损失较大。

由于孔板流量计在流体通过时会形成较大的压力差,因此会产生较大的压力损失,需要考虑系统的能耗成本。

2.测量准确度较低。

相对于其他精密流量计,孔板流量计的准确度较低,适用于对流量要求不高的一般场合。

五、应用:
1.工业流程控制。

孔板流量计常用于工艺系统中对液体、气体和蒸汽
等流体的流量控制。

2.水处理。

孔板流量计可用于水处理厂对水流量进行测量和控制。

3.燃气流量测量。

孔板流量计可用于燃气供应系统中对燃气流量的测量和计算。

4.能源监测。

孔板流量计可用于热能和蒸汽等能源的监测和控制。

总结:。

节流孔板流量计算

节流孔板流量计算

节流孔板流量计算节流孔板流量计是一种常用的流量测量设备,它通过测量流体通过节流孔板时的压差来计算流量。

下面将详细介绍节流孔板流量计的原理、结构和应用。

一、原理节流孔板流量计的原理是利用流体通过节流孔板时产生的压差与流量之间的关系来进行流量测量。

当流体通过节流孔板时,由于节流孔板对流体的阻力作用,流体的速度增加,压力降低。

节流孔板流量计通过测量流体进出节流孔板前后的压差来间接计算流量。

二、结构节流孔板流量计主要由节流孔板、法兰和压差变送器组成。

节流孔板通常是由金属材料制成,表面有一定的形状,如圆形、方形等。

法兰用于连接节流孔板和管道,确保流体能够顺利通过节流孔板。

压差变送器用于测量进出节流孔板前后的压差,并将其转化为电信号输出。

三、应用节流孔板流量计广泛应用于各个领域的流量测量,特别是液体和气体的流量测量。

它具有结构简单、使用方便、价格低廉等优点,被广泛应用于化工、石油、冶金、水处理等行业。

在化工领域,节流孔板流量计常用于测量各种液体的流量,如酸、碱、溶剂等。

它可以通过改变节流孔板的孔径来适应不同流量范围的测量需求。

在石油行业,节流孔板流量计常用于测量原油、天然气等流体的流量。

它可以在高温高压的环境下正常工作,并且能够承受一定的腐蚀。

在冶金行业,节流孔板流量计常用于测量熔融金属、高温气体等流体的流量。

它可以通过对节流孔板的材料和结构进行优化,提高测量的准确性和稳定性。

在水处理行业,节流孔板流量计常用于测量自来水、废水等流体的流量。

它可以通过对节流孔板的孔径和形状进行调整,适应不同流体的测量需求。

总结起来,节流孔板流量计是一种常用的流量测量设备,它通过测量流体通过节流孔板时的压差来计算流量。

它具有结构简单、使用方便、价格低廉等优点,并广泛应用于化工、石油、冶金、水处理等行业。

在实际应用中,我们需要根据具体的流体性质和测量要求选择合适的节流孔板流量计,并正确安装和使用,以确保测量的准确性和稳定性。

孔板流量计工作原理

孔板流量计工作原理

孔板流量计工作原理充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单,维修方便,性能稳定,使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单,维修方便,性能稳定,使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用;2.国际标准ISO5167<国际标准组织规定的各种节流装置;3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组:三阀组的作用是将差压变送器的正负压室与引压管导通或切断,导通或切断差压变送器。

停用时:关闭负压阀,打开平衡阀,关闭正压阀.投用时:打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀,再打开低压侧负压阀,接着是打开高压侧正压阀,最后关闭平衡阀,变送器工作,这样操作很好的保护了变送器。

在变送器的工作过程中也可以打开平衡阀给变送器调零等操作孔板流量计的安装位置是直管的前10D后5D。

节流孔板原理

节流孔板原理

节流孔板原理
节流孔板原理是一种流量控制装置,它是通过在管道中安装一个孔板,使流体通过孔板时发生节流现象,从而实现流量的测量和控制。

节流孔板原理是工业生产中常用的一种流量控制技术,它具有结构简单、使用方便、精度高等优点,被广泛应用于石油、化工、冶金、电力等领域。

节流孔板原理的基本原理是利用孔板的孔径和孔板与管道之间的距离来控制流体的流速和流量。

当流体通过孔板时,由于孔板的存在,流体会发生节流现象,流速会增加,压力会降低。

根据伯努利定理,流速和压力之间存在一定的关系,因此可以通过测量压力差来计算流量。

节流孔板的结构比较简单,通常由一个圆形或方形的板子和一个中间的孔组成。

孔的大小和位置是根据流体的性质和流量要求来确定的。

孔板与管道之间的距离也是根据流体的性质和流量要求来确定的。

通常情况下,孔板与管道之间的距离为管道直径的1/2到2/3。

节流孔板的使用方法也比较简单,只需要将孔板安装在管道中即可。

当流体通过孔板时,可以通过测量孔板两侧的压力差来计算流量。

通常情况下,压力差越大,流量越大。

因此,可以通过调整孔板的孔径和孔板与管道之间的距离来控制流量。

节流孔板原理是一种简单、方便、精度高的流量控制技术,被广泛
应用于工业生产中。

通过合理的设计和使用,可以实现精确的流量控制和测量,提高生产效率和质量。

节流孔板的原理及限流计算

节流孔板的原理及限流计算

节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时,往往采用增加节流孔板的方式,其原理是:流体在管道中流动时,由于孔板的局部阻力,使得流体的压力降低,能量损耗,该现象在热力学上称为节流现象。

该方式比采用调节阀要简单,但必须选择得当,否则,液体容易产生汽蚀现象,影响管道的安全运行。

1汽蚀现象节流孔板的作用,就是在管道的适当地方将孔径变小,当液体经过缩口,流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游,称为缩流断面。

在缩流断面处,流速是最大的,流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域,速度下降,压力增加,但下游压力不会完全恢复到上游的压力,这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下,流束中就有蒸汽及溶解在水中的气体逸出,形成蒸汽与气体混合的小汽泡,压力越低,汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力,汽泡将在下游的管道继续产生,液汽两相混合存在,这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力,汽泡在高压的作用下,迅速凝结而破裂,在汽泡破裂的瞬间,产生局部空穴,高压水以极高的速度流向这些原汽泡占有的空间,形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结,在冲击力作用下又分成小汽泡,再被高压水压缩、凝结,如此形成多次反复,并产生一种类似于我们可以想象的砂石流过管道的噪音,此种现象称为空化(见图2)。

流道材料表面在水击压力作用下,形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道,由于介质为汽水两相流,介质比容和流速成倍增加,冲刷表面磨损相当厉害,其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动,但其声级值一般为80 dB以下,不超出规范规定的许可范围。

空化则不然,汽泡破裂和高速冲击会引起严重的噪音,管道振动大,在流道表面极微小的面积上,冲击力形成的压力可高达几百甚至上千兆帕,冲击频率可达每秒几万次,在短时间内就可能引起冲刷面的严重损坏,其表现为冲刷面会产生类似于煤渣的粗糟表面。

孔板流量计的优点和缺点

孔板流量计的优点和缺点

孔板流量计的优点和缺点孔板流量计是一种常见的流量测量仪器,它以孔板为流量元件,通过测量孔板两端压差来反演流量值。

孔板流量计具有许多优点,同时也存在一些缺点,本文将详细介绍。

孔板流量计的优点1.可靠性高孔板流量计经过多年的发展和改进,其结构和原理已经相对成熟,在应用过程中可靠性高,使用寿命长,不易出现故障。

2.精度高孔板流量计精度较高,测量误差通常在±1%以内,适用于许多需要高精度流量测量的场合,如化工、石化、水处理、生物医药等行业。

3.测量稳定性好孔板流量计的结构简单,是一种黏度不变、压强变化很小的流量仪表,其流量测量稳定性好,适用于各种介质的流量测量。

4.安装方便孔板流量计的结构与安装比较简单,安装维护成本低,因此在实际使用过程中,无论是现场安装还是对设备进行升级更新都比较方便。

5.适用性广孔板流量计适用范围广,不仅可以测量液体、气体和蒸汽,还可测量高温、高压和腐蚀性介质的流量。

孔板流量计的缺点1.压损较大孔板流量计由于流通路径的限制,对介质产生了一定的阻力,因此会导致进口和出口两侧的压力差较大,压损较大,对管道系统的稳态性和运行效率产生了一定的影响。

2.测量范围受限孔板流量计的测量范围受孔板大小和压力差的限制,如果流量过大或过小,需要更换不同尺寸的孔板来适应,这会对孔板流量计的应用范围造成一定的限制。

3.管道布局对测量精度影响大孔板流量计安装应符合一定的标准,布局应依据一定的原则进行设计,保证其测量精度,否则会受管道布局和外界干扰的影响,导致误差较大。

结论孔板流量计作为一种常用的流量仪表,具有一系列的优点和缺点,应用场合也比较广泛,在应用过程中需要根据实际情况进行选择和使用,以保证其精度和可靠性。

孔板流量 压差

孔板流量 压差

孔板流量压差在工业流体控制领域,孔板流量计作为一种常见的差压式流量测量仪表,以其结构简单、安装方便、工作可靠等优点被广泛应用于气体、液体和蒸汽的流量测量。

它通过测量流体流经节流装置时产生的压差来确定流体的流量。

本文将详细探讨孔板流量计的工作原理、压差测量的关键技术及其在工业领域的应用。

一、孔板流量计的工作原理孔板流量计是一种节流式差压流量仪表,它的核心部件是一个节流孔板。

当流体流过孔板时,由于流通截面的突然缩小,流体会在孔板处形成局部收缩,流速增加,静压力降低,从而在孔板前后产生压差。

这个压差与流体的流量之间存在着一定的函数关系,通过测量这个压差,就可以推算出流体的流量。

孔板流量计通常由节流孔板、取压装置、差压变送器和显示仪表等部分组成。

其中,节流孔板负责产生压差,取压装置用于测量孔板前后的压力,差压变送器将压差信号转换为标准电信号,最终由显示仪表显示流量值。

二、压差测量的关键技术在孔板流量计的测量过程中,压差测量的准确性直接关系到流量测量的精度。

因此,压差测量技术是孔板流量计应用中的关键技术之一。

1. 取压方式的选择:取压方式分为角接取压、法兰取压和径距取压等。

不同的取压方式适用于不同的流体条件和测量要求。

选择合适的取压方式可以减小测量误差,提高测量精度。

2. 差压变送器的选型:差压变送器是将压差信号转换为电信号的关键部件。

它的选型需要考虑测量范围、精度、稳定性等因素。

同时,还需要根据流体的性质选择合适的传感器材料和结构。

3. 压差测量的校准与修正:由于流体性质、管道条件和环境因素等的影响,压差测量值可能会产生偏差。

因此,需要定期对压差测量系统进行校准和修正,以确保测量结果的准确性。

三、孔板流量计在工业领域的应用孔板流量计以其独特的优点被广泛应用于石油、化工、电力、冶金等工业领域。

以下是一些典型的应用案例:1. 石油工业:在石油开采、运输和加工过程中,孔板流量计被用于测量原油、天然气和石油产品的流量。

流量测量节流装置(孔板)技术资料全说明

流量测量节流装置(孔板)技术资料全说明

流量测量节流装置(孔板)技术资料全说明一.概述作用:指导操作、经济核算、保障安全的重要参数。

1.1测量流量的现状现状:迄今为止,流量的测量准确度较低,流量计的通用性很差,单位传递和仪器的检定都有困难,是发展中的领域。

原因:流体性质多样:单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。

管路系统的多样性:圆和非圆、光滑和粗糙、弯曲情况等。

流动状态多样:层流,紊流(充分发展与非充分发展)、满管、非满管、明渠…1.2概念1)瞬时流量(流量)q :单位时间内流过某一截面的物质数量(质量或体积)。

2)总流量(总量、累积流量)Q :在某一时间内流过的物质数量。

Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33)流量表示法:● 质量流量m q : 单位:kg/s kg/h ● 体积流量v q : 单位:m 3/s m 3/h ● 二者之间的关系:v m q q ρ= 4-4ρ——流体的密度kg/ m 34)说明● 质量流量是物质的固有属性不随外界条件发生变化,是反映流量的最好方法。

● 凡是没有特殊说明的流量,均指的是瞬时流量。

1.3流量测量方法的分类1)容积法流体的固定的已知大小的体积逐次的从流量计中排放流出,则计算流出次数,就可以求出总量,计算排放频率,就可以求出q。

例如刮板流量计、椭圆齿轮流量计、腰轮流量计。

v特点:流体的流动状态,雷诺数影响小,易准确计数。

但是不宜于高温,高雅,赃、污介质,上限不能很大,漏流以及磨损。

2)流速法:应用最多,流通截面积恒定时,截面上的平均流速与体积流量成正比,测出与流速有关的物理量就可以知流量的大小。

例如差压法、动压、涡轮等。

3)质量法:●直接法:由牛顿第二定律,测力,加速度,得出质量。

例如:转子,靶式。

●间接法:体积流量与密度信号综合运算。

4)其他:漩涡、热式、电磁、超声波。

二.节流式流量计是目前应用最广的一种流量计,约占70%,今后相当长的时间内还会占40%~45%优点:形式不需要个别标定,能保证相当高的工作精度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

节流孔板流量计原理、性能和特点小结
本文由提供
一、孔板流量计概述
标准节流孔板是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。

节流孔板流量计节流装置包括环室节流孔板,喷嘴等。

节流孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,节流孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

二、孔板流量计性能
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以节流孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置(节流孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该节流孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

三、孔板流量计特点
节流孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

节流孔板计算采用国际标准与加工
节流孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。

标准型节流装置无须实流校准,即可投用。

一体型节流孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。

智能型节流孔板流量计特点:
1、采用进口单晶硅智能差压传感器
2、高精度,完善的自诊断功能
3、智能节流孔板流量计智能节流孔板流量计其量程可自编程调整。

4、智能节流孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

5、具有在线、动态全补偿功能外,智能节流孔板流量计还具有自诊断、自行设定量程。

6、配有多种通讯接口
7、稳定性高
8、量程范围宽、大于10:1
9、智能型节流孔板流量计技术指标
10、高精度:±0.075%
11、高稳定性:优于0.1%FS/年
12、高静压:40MPa
13、连续工作5年不需调校
14、可忽略温度、静压影响
15、抗高过压。
