门禁系统使用说明书1
正普门禁说明书
正普门禁说明书一．安装说明卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。
警告：请务带电操作,单门门禁一体机系统安装接线时切记先断开电源，确认接线无误后再接通电源！确认电源电压为直流12V和电源正负极！二. 智能单门门禁一体机线路1.单门门禁一体机系统接线图三.跳线设置说明1.J1跳线设置说明①.J1跳1-2脚[Lock]:电锁信号输出.NO和LOCK-接通电开锁(如电控锁).NC和LOCK-接断电开锁(如电插锁或磁力锁).特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线②.J1跳2-3脚[Null]:干触点信号输出.NO和COM输出常开信号.NC和COM输出常闭信号.③.J1跳3-4脚[Push]:出厂默认设置,电源信号输出,电锁接门禁专用电源,有效信号PUSH输出低电平.2.J3跳线设置说明①.J3跳线跳1-2脚[Single]:出厂默认设置,只本机读卡。
②.J3跳线跳2-3脚[Double]:本机和外接分体读卡头可双向读卡。
四．单门门禁一体机系统编程设置方法：初始管理密码为12345,用户密码为88881.进入编程状态:按*=>输入管理密码=>按#2功能设置(需在编程状态下)(1)修改管理密码按0=>输入新管理密码=>按#=>再输入一次新管理密码=>按#=>按*注:密码为4-8位任意数字(2)增加用户卡按1=>读卡=>输入该卡四位数代码=>连续读卡=>按#=>按*注:①.卡的代码为0001-9999任意不可重复的四位数字,②.第一张卡必需输入代码否则该卡无效③.如需连续增加卡则在输完四位数的代码后不必按#再输代码，直接连续读卡,最后按#键(3)删除用户卡有三种方法①.删除全部用户卡:按2=>按0000=>按#=>按*②.删除被读的卡:按2=>读卡(如多张卡则连续读卡)=>按#=>按*③.删除遗失的卡:按2=>该卡代码=>按#=>按*(4)设置开门模式①.读有效卡开门:按3 0 0=>按#=>按*②.读有效卡加密码开门:按3 0 1=>按#=>按*③.读有效卡开门或者输入正确密码开门:按3 0 2=>按#=>按*注:出厂设置为302读有效卡或者输入密码开门(5)设置开门时间按4=>X X=>按#=>按*注XX为00-99单位为秒出厂设置为3秒(6)修改公共开门密码:按5=>输入一组四位数的新密码=>按#=>再输入一遍四位数的新密码=>按#=>按*储存.注:密码为四位任意数字(7)防拆报警信号设置:按600=>按#关闭防拆报警信号输出.出厂设置默认为关闭按601=>按#启动防拆报警信号输出.(8)设置门状态监视按700=>#=>按*关闭此功能,出厂设置默认此功能关闭按701=>#=>按*开启此功能注：门状态监视需配合门磁开关,开启此功能时有如下两种功能:①.如果正常开门后忘了关门1分钟后则蜂鸣器会鸣叫提示使用者关门,关门后报警停止②.如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣叫警示,刷有效卡或断电后报警停止(9)设置安全模式按800=>#=>按*关闭此功能，出厂设置此功能为关闭按801=>#=>按*开启此功能，有以下二种功能：①.连续读十张非法卡或十次错误密码或者读有效卡后连续十次输入错误密码启动报警信号输出.刷有效卡或断电后报警停止.②.正常卡开门/密码开门/读有效卡加密码开门成功后2秒内按”8”字键启动报警信号输出，刷有效卡或断电后报警停止,此功能可在受到胁迫时使用。
门禁系统软件使用说明(一)2024
门禁系统软件使用说明（一）引言概述：门禁系统软件使用说明的目的是帮助用户正确使用门禁系统软件，确保系统的安全性、可靠性和稳定性。
本文档将详细介绍门禁系统软件的安装、配置、操作流程以及常见问题的解决方法，供用户参考和使用。
正文内容：一、软件安装与配置1. 下载门禁系统软件：在官方网站或应用市场下载最新版的门禁系统软件。
2. 安装软件：按照提示步骤进行软件的安装，注意选择合适的安装路径和相关依赖项。
3. 系统配置：打开软件后，根据实际需求进行系统配置，包括网络设置、设备连接以及用户权限管理等。
二、用户登录与权限管理1. 用户注册：首次使用软件需要进行用户注册，填写个人信息并获取账号和密码。
2. 用户登录：使用已注册的账号和密码进行登录，进入软件的操作界面。
3. 权限管理：根据用户的身份和职责，分配相应的权限，如管理员、操作员、访客等。
4. 密码管理：建议定期更换密码，避免泄露和被破解，以提高系统的安全性。
三、系统操作流程1. 设备连接：将门禁设备连接到电脑或网络，确保设备能够正常通信。
2. 设备管理：添加和删除门禁设备，配置设备的基本信息和参数。
3. 人员管理：添加和删除人员信息，包括姓名、身份证号等，以供后续权限管理和门禁记录查询使用。
4. 授权管理：设置人员的进出门禁权限，包括时间段、门禁组等，确保只有授权人员才能进入相应区域。
5. 门禁记录查询：查询门禁系统的记录，包括进出人员、时间、地点等，以方便后续的安全审计和管理。
四、系统常见问题及解决方法1. 网络连接异常：检查网络连接是否正常，重启设备和软件，确保网络稳定。
2. 设备无法识别：检查设备连接是否正确，驱动程序是否安装，设备是否正常工作。
3. 用户密码忘记：使用找回密码功能或联系管理员进行密码重置。
4. 系统崩溃或错误提示：按照错误提示进行排除，如无法解决，联系技术支持。
5. 其他常见问题：参考软件附带的帮助文档或联系技术支持获取帮助。
总结：本文档旨在帮助用户正确使用门禁系统软件，通过软件安装与配置、用户登录与权限管理、系统操作流程以及常见问题的解决方法等方面的介绍，使用户能够熟练使用门禁系统软件，提高系统的运行效率和安全性。

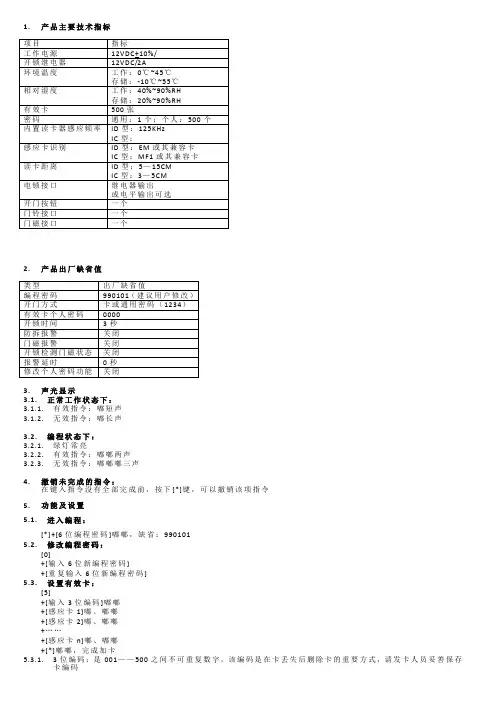

门禁操作说明书
1.产品主要技术指标2.产品出厂缺省值3.声光显示3.1.正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令5.功能及设置5.1.进入编程：[*]+[6位编程密码]嘟嘟，缺省：9901015.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟，完成加卡5.3.1.3位编码：是001——500之间不可重复数字。
该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码5.3.2.连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。
例如输入编码为015，再次读卡时，再次卡的编码为016……依次类推5.3.3.有效卡缺省个人密码：0000。
“0000”的个人秘密为无效密码，必须将该密码修改为非“0000”的密码才能生效。
5.4.删除有效卡：5.4.1.编码方式删卡：[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+……+[输入3位编码n]嘟嘟+[*]嘟嘟，完成删卡5.4.2.感应方式删卡：[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态：[*]嘟嘟5.6.设置感应卡的开门方式：5.6.1.卡或密码方式：[1]+[0]嘟嘟（缺省）5.6.2.卡+个人密码方式：[1]+[1]嘟嘟5.7.使用“卡+个人密码”的开门方式时，还必须“开启修改个人密码”功能5.7.1.开启修改个人密码功能：[1]+[3]嘟嘟5.7.2.修改个人密码：非编程状态下[＃]嘟嘟+[读感应卡]嘟、嘟嘟+[输入4位原密码]（缺省0000）嘟嘟+[输入4位新密码]+[重复输入4位新密码]嘟嘟；5.7.3.关闭修改个人密码功能：[1]+[2]嘟嘟（缺省）5.8.密码5.8.1.“卡或密码”方式中的密码：是指每张有效卡内的个人密码（最多500个个人密码），以及1个通用密码5.8.2.修改通用密码：[3]+[4位通用密码]（缺省1234）当通用密码或者个人密码为0000时，在“卡或密码”方式下，密码无效5.9.设置开锁时间：[2]+[TT]。
门禁管理系统使用说明书
门禁管理系统使用说明书(总11页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March一、系统组成门禁管理系统由行人出入口读卡器、行人大门电磁锁、车辆出入口道闸、摄像机、白光灯、车牌识别仪、控制主机、数据存储服务器等组成。
门禁控制系统组成二、道闸车辆出入口道闸采用深圳捷顺生成的JSDZ0203数字式道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。
而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。
并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。
可广泛适用于道路管理、道路收费及停车场管理等系统中。
1．主要特点1)外形美观大方，结构轻巧；部件标准化，可方便更换；箱体铝合金制作，防水防锈。
2)集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。
3)系统具有极限位置自锁功能或人为抬杆报警功能(可根据要求设定)。
4)采用先进的直流伺服控制技术，确保系统动作更加准确、平稳。
5)全电路无触点控制，确保系统运行更加安全、可靠。
6)采用PWM调速实现了无极变速，可根据现场需要在速度段内任意调整。
7)按钮滚动菜单设置方式，方便快捷设置闸机运行参数，可根据现场需要进行设置。
8)采用数字化电路的自学习功能，采集闸杆运行数据并进行计算来判断闸杆是否碰到障碍物，若检测碰到障碍物，闸杆则会立即自动升起。
9)强、弱电智能控制系统，除具有一般电气控制功能外，既可使用三联按钮、遥控装置进行手动控制，也可通过车辆检测器进行自动控制，而且系统对外配置标准485电气接口，可通过电脑对其进行远程控制与管理。
10)手动开闸记忆功能：在系统自动运行中，非正常人为开闸数据将被系统自动记录下来备查询，有效防止人为作弊。
11)开闸次数记忆功能：在系统自动运行中，道闸将会记忆上位机发出的开闸指令次数，闸杆会保持开状态直到车辆检测器感应车次与开闸指令次数等同时才进行关闸动作。
(电子哨兵)人脸识别门禁机说明书
人脸识别门禁机使用手册目录第一部分使用概述 (1)第一章前言 (1)第二章设备安装与连接 (2)设备的接口和按键 (2)快速安装指南 (4)开机 (6)第二部分管理员配置与操作 (7)第一章配置管理员 (7)进入管理员模块 (7)配置管理员 (8)管理员人数 (8)登记管理员 (8)登记完成 (9)修改管理员 (10)第二章管理员功能菜单 (11)登录管理员 (11)功能菜单 (11)登记用户 (12)用户登记参数 (12)登记用户的操作 (12)修改用户 (14)输入工号 (14)输入姓名 (14)修改用户 (14)删除用户 (15)删除一个用户 (15)清空所有用户 (16)清空记录 (16)系统设置 (17)设置系统时间 (17)音量调节 (17)设置网络 (17)设置门禁信号 (17)设置防拆报警 (18)设置安全级别 (18)恢复出厂设置 (18)系统信息 (19)容量信息 (19)产品信息 (19)U盘导入导出 (20)导出记录 (20)导出部分用户 (21)导出所有用户 (21)导入部分用户 (21)导入所有用户 (22)导入工号姓名列表 (22)第三部分普通用户使用 (23)人脸识别 (23)刷卡人脸识别 (23)识别成功 (24)附录 (25)技术规格 (25)注意事项 (26)注意：本手册功能介绍以F7（电子哨兵）为实物参照，使用的图片仅为参考，实际显示内容根据设备型号和使用状况，可能有所不同。
第一部分使用概述第一章前言F7（电子哨兵）是一款嵌入式“双摄像头”人脸识别产品，它采用我们拥有完全自主知识产权的“Dual Sensor®V2.0”人脸识别算法, 识别速度快，准确率高，不受环境光线影响，专门针对需要脱机使用的企事业单位门禁管理而设计。
它采用600MHz的TI高速DSP、 3．5英寸TFT彩色屏幕，独特的斜坡式设计、中文语音报姓名，人机交互更加直观友好，非接触、方便、卫生、快捷完成门禁。
门禁系统使用说明书1
门禁系统使用说明书11. 引言本文档旨在介绍门禁系统的使用方法，以便用户能够正确、便捷地使用该系统。
门禁系统是一种用于控制用户进出指定区域的安全设备，其主要功能包括身份验证、权限控制和出入记录等。
本文档将详细介绍如何正确使用门禁系统的各种功能。
2. 系统硬件需求•门禁终端设备：用于识别用户身份、验证权限等功能。
•门禁控制器：用于管理门禁系统的各种功能。
•门禁读卡器：用于读取用户的身份信息。
3. 安装与配置3.1 安装门禁终端设备1.将门禁终端设备安装在门口或指定的入口位置。
2.确保门禁终端设备与电源连接正常。
3.2 安装门禁控制器1.将门禁控制器安装在门禁终端设备附近的安全位置。
2.连接门禁控制器与门禁终端设备。
3.3 连接门禁读卡器将门禁读卡器与门禁控制器相连接。
3.4 配置门禁系统1.进入门禁系统管理界面。
2.添加用户信息，包括姓名、身份证号码等。
3.设置用户权限，例如开启或关闭特定区域的访问权限。
4.配置用户权限分组，方便管理不同用户的权限。
4. 使用门禁系统4.1 身份验证1.用户将身份证或门禁卡靠近门禁读卡器。
2.门禁读卡器会读取用户的身份信息。
3.门禁系统会对用户进行身份验证。
4.验证通过后，门禁控制器会打开门禁终端设备，用户可以进入指定区域。
4.2 权限控制1.根据用户的身份信息和权限，门禁系统会判断用户是否有进入指定区域的权限。
2.如果用户具有权限，门禁控制器会打开门禁终端设备。
3.如果用户没有权限，门禁控制器会拒绝用户进入指定区域，并记录拒绝记录。
4.3 出入记录1.门禁系统会自动记录用户的出入记录，包括进入时间、离开时间等。
2.用户可以通过门禁系统管理界面查看自己的出入记录。
3.管理员可以通过门禁系统管理界面查看所有用户的出入记录。
5. 故障排除5.1 无法通过身份验证•确认输入的身份信息是否正确。
•确认门禁终端设备和门禁读卡器的连接是否正常。
•如果问题仍然存在，请联系系统管理员。
门禁系统使用说明书
门禁系统使用说明书一、系统概述门禁系统是一种用于控制人员进出特定区域的安全设施。
本门禁系统使用说明书旨在帮助用户正确、高效地操作门禁系统，确保系统正常运行，达到安全管理的目的。
二、系统组成1. 门禁主机：安装在门禁控制房内，负责管理和控制整个门禁系统。
主机具备用户管理、权限分配、记录查询等功能。
2. 门禁读卡器：安装在控制区域的门禁位置，负责读取用户卡片上的信息，并将其发送给门禁主机进行验证。
3. 电磁锁：安装在门禁位置的门框上，通过电流控制门的开关。
当门禁主机验证通过后，门禁读卡器会发送信号给电磁锁，使得门能够打开。
4. 指纹识别仪（可选）：用于指纹识别的设备，提供更高级别的身份验证。
5. 告警装置（可选）：用于监测未授权进入或异常情况，并发出警报。
三、使用步骤1. 用户注册用户需要首先注册个人信息，并获得一张门禁卡。
在门禁主机的用户管理界面中，选择“注册新用户”并按照提示输入姓名、身份证号码等信息。
注册成功后，用户将获得一张有效的门禁卡。
2. 刷卡进门用户在进入控制区域时，将门禁卡放置在门禁读卡器上。
读卡器将自动读取卡片上的信息并发送给门禁主机进行验证。
若验证通过，门禁主机将发送信号给电磁锁，门会自动打开，用户可以进入。
3. 退出区域当用户需要离开控制区域时，只需轻推门，门禁系统将自动检测到用户的离开，并将门自动关闭。
4. 权限管理门禁系统支持多级权限管理，管理员可以通过门禁主机进行权限分配。
用户的权限将决定其能否进入某些特定区域。
在门禁主机的管理界面，选择“权限管理”功能，管理员可设定用户的权限级别。
5. 记录查询门禁系统会自动记录用户的进出时间和门禁卡号，并存储在门禁主机中。
管理员可以通过门禁主机的记录查询功能，查看特定时间段内用户的进出记录。
通过该功能，管理员可以进行安全管理和监控。
四、注意事项1. 用户对自己的门禁卡负有保管责任，不得将门禁卡借给他人使用。
若门禁卡遗失或损坏，应及时向管理员报告，由管理员注销失效并重新发放。
门禁使用说明一D
一、门禁组成。
门禁系统主要部件：岗亭、电脑、道闸杆、道闸、摄像机、红外读头、出入票箱、出入读卡器、道闸遥控器。
如下图2 入口票箱出口票箱证件图像抓拍仪，入口刷卡器出口刷卡器道闸遥控器二、门禁卡的类型：ID月卡，月卡，临时卡。
如下图ID月卡月卡临时卡三、门禁软件使用1。
打开软件第一步，在电脑主界面双击桌面ptcc软件图标，打开ptcc软件，进入停车场管理系统。
2。
第二步在停车场管理系统界面敲击3次回车。
3。
进入东方公司院区门禁系统界面，下位机入口出口连接成功，ptcc软件正式运行。
四。
证件抓拍仪的使用1、把证件放到抓拍仪方孔内2、在键盘按F3拍照，自动存储照片到picture文件夹。
五。
如何关闭软件。
1。
关闭软件中红色按键，确定退出系统。
2、按ctrl+alt+del 组合键，关闭程序。
3。
结束程序，可完成关闭程序六、刷卡器的使用。
1、入口刷卡临时卡，一般是先用证件抓拍仪拍照F3，拍照后，刷临时卡给车主。
2入口显示信息卡编号卡类型3、出口刷卡。
并且按F9 确认放行。
3、出口显示信息，车牌识别正确。
进出口车牌车型一直放行，对临时卡车要重点关注。
七、月卡使用1、在入口票箱刷月卡。
2、屏幕显示信息车主姓名车牌号，自动抬杆进入。
3出口票箱使用月卡刷卡，刷卡后，自动抬杆。
4、刷卡后屏幕显示，车牌识别正确放行。
八、蓝牙卡使用。
1、进口蓝牙对准红外读头。
2。
屏幕显示入口信息车主姓名车牌号，自动抬杆，车辆进入。
3、车辆出口步骤同1。
4、屏幕显示出口入口车辆对比信息成功后，自动抬杆放行。
如不对，核对信息查明原因后放行。
信息不对时，红外读头显示闪烁，但是不能自动抬杆。
5、进出口时，红外读头无反应，可能是卡坏了或者没电，送修或更换电池。
6。
有时车牌识别信息因为网络原因反应慢，需用模仿车牌，车辆才能抬竿，放行。
九、常见问题1道闸杆，地感出现故障，车走后杆不落铃声一直再响，需要关闭电源，用遥控器放下杆。
2计算机死机：鼠标不动、画面不动、车辆无法通行。
门禁使用说明_范文
门禁使用说明_范文一、概述门禁系统是一种集安全防范、出入管理与考勤于一体的现代化门控系统。
它通过使用智能卡、密码、指纹等识别技术，并与相关设备进行联动，实现对门禁、闸机、电梯等出入口的控制和管理。
本文将为大家详细介绍门禁系统的操作方法和注意事项。
二、门禁系统的操作方法1.入场操作（1）刷卡入场将智能卡靠近门禁识别器，待听到“嘀”的一声后，门锁将自动解锁，此时需迅速将门打开。
若未能及时打开门，门锁将再次锁定，需重新刷卡。
（2）密码入场在门禁识别器上输入正确的密码，按下“确认”键，听到“嘀”的一声后，门锁将自动解锁，迅速将门打开。
2.出场操作（1）刷卡出场将智能卡靠近门禁识别器，待听到“嘀”的一声后，门锁将自动解锁，此时需迅速将门打开。
若未能及时打开门，门锁将再次锁定，需重新刷卡。
（2）密码出场在门禁识别器上输入正确的密码，按下“确认”键，听到“嘀”的一声后，门锁将自动解锁，迅速将门打开。
三、门禁系统的注意事项1.保管好智能卡智能卡是使用门禁系统的重要凭证，使用者应妥善保管，不得随意借给他人使用。
若智能卡遗失或被盗，请及时报告相关部门，并及时更换新卡或冻结旧卡，以防止遭受损失。
2.不得将智能卡轻易透露智能卡上的信息是个人隐私，不得将智能卡透露给他人。
如因透露智能卡导致安全问题或经济损失，责任由使用者自行承担。
3.密码设置要规范使用者在设置密码时，要遵循安全规范。
密码长度应在6位以上，由数字和字母组合，且不得使用过于简单的密码。
定期更换密码，以确保系统的安全性。
4.未授权人员禁止入场未经授权的人员禁止入场，否则一旦发生安全问题，使用者将承担相应责任。
如遇到有人携带智能卡入场但不符合入场条件的情况，应及时报告相关部门。
5.维护与保养门禁系统是一种高科技设备，需要定期维护与保养。
定期检查设备的运行状态，确保设备正常工作。
如发现设备有故障或异常情况，应及时报告相应部门，并配合维修人员进行维修。
四、总结以上是对门禁系统的操作方法和注意事项的详细介绍。
HID门禁4045说明书 (1)
ENTRYPROX命令表备注：卡片区位号，指卡片出厂时内置的区位代码，用户编号，指在发卡时每个用户指定的编号，规定为2-2000之间，每个用户对应一个唯一的编号用户类型，请参阅第8点描述主密码，指进入编程模式的密码密码，指开门密码，1—6位数字组成例1. 更改主密码为43211）99#1234* （进入编程模式）2）1#4321*4321 （更改主密码）注：以下例子的主密码都为1234，用户编码为22. 增加密码为123456的用户（密码开门）1）99#1234* （进入编程模式）2）50#1#2#123456*123456* （增加开门密码）以后键入开门密码123456*即可开门3. 增加密码为123456，卡号为00476的用户（密码+卡开门）1）99#1234* （进入编程模式）2）50#1#2#123456*123456*刷卡（增加新用户）以后要用此卡进门，先键入123456*，再刷卡4. 增加卡号为00476的用户（卡开门）1）99#1234* （进入编程模式）2）50#1#2#**刷卡（增加新用户）以后用此卡刷卡即可开门5. 增加卡号为00476，区号为180的用户（不用刷卡，直接键入卡号，指适用于26bit卡）1）99#1234* （进入编程模式）2）32#2#180#** （设置卡片区位号为180）3）51#1#2#00476*00476* （增加新用户，此命令必须先设置区位号）以后用此卡刷卡即可开门6. 增加密码为123456，卡号为00476的用户（密码或卡开门）1）99#1234* （进入编程模式）2）52#1#2#123456*123456*刷卡（增加新用户）以后可以键入123456*或刷卡开门7. 增加卡号为00476，用户编号为2开始，卡片区位号为180的500个用户（直接键入第一张的卡号，指适用于26bit卡）1）99#1234* （进入编程模式）2）32#2#180#** （设置区位号为180）2）56#500#2#0046*00476* （增加500个用户）以后卡号从00476开始的500张卡都可以开门8. 删除用户编号为2，卡号为00476的用户1）99#1234* （进入编程模式）2）2#** （删除用户）。
CEICK CK-V1门禁机说明书
机器本身可以做读头使用
二、接线示意图1
门禁接线座专用电源接线座专用门禁锁
+12V
GND
COM
NO
NC
KEY
WG26
输出和输入
D0
D1
门铃
BELL1
BELL2
+12V
GND
PUSH
NO
GND
NC
注：上图支持型号X2、X5、X6、X8
三、接线示意图2
门禁接线座专用电源接线座专用门禁锁
+12V
GND
PUSH
3
开锁电流
≤1000mA
4
工作温度
-10℃—70℃
5
工作湿度
0—100%
6
频率
125KHz(EM卡)13.56MHz(M1卡)
7
最大刷卡距离
15—20厘米
2、功能介绍
序号
项目
指标
1
容量
450张，可扩至3000张
2
验证方式
卡、密码、卡+密码
3
最大刷卡距离
15—20厘米
4
初始编程密码
123456
5
控制器本身内置一个读头，可以外接一个W26读和输入
KEY
D0
D1
门铃
BELL1
BELL2
+12V
GND
PUSH
NO
GND
NC
注：上图支持型号X1、X、7X9、X10
注：在机器上按#5#1#输出模式，按#5#0#为输入模式，
只支持ID型号一体机
四、增加删除用户
1、验证方法
1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号
zs-f9门禁说明书
zs-f9门禁说明书一、使用说明1初始密码：编程密码为9999。
2进入编程状态：按星号编程密码井号进入编程状态。
二、功能设置（1）修改编程密码：按星号编程密码井号 0新密码井号重复新密码井号星号注：密码为4-6位任意数字。
（2）增加用户卡：按星号编程密码井号1读卡输入该卡代码井号星号。
注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按井号直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按星号编程密码井号2 0 0 0 0井号星号删除全部用户卡；B、按星号编程密码井号2读卡井号星号删除被读的卡；C、按星号编程密码井号2该卡代码井号星号删除遗失的卡；（4）设置开门模式：按星号编程密码井号3 0 0井号星号读有效卡开门按星号编程密码井号3 0 1井号星号读卡加密码开门按星号编程密码井号3 0 2井号星号读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按星号编程密码井号4井号星号注：出厂设置为6秒。
（6）设置公共开门密码：按星号编程密码井号5新密码井号重复新密码井号星号注：密码为4--6位任意数字。
注：以上设置在最后按星号之前按下一个键时的间隔不能超过十秒。
三、使用方法（1）正常工作状态读一张有效卡即可开门；（2）如果需读卡加密码的，则在读完卡后10秒钟内输入正确的密码即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。
先关闭电源将跳线。
开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。
科密MF850 门禁管理系统使用说明书
使用说明
编 制：广州市科密科技发展有限公司 联系电话：１３７１１５３３１１０ Ｅ＿＿ＭＡＩＡＬ： ｋｋ１１７７＠１６３．ｃｏｍ 联 系 人：钟文锋 网 址：ｗｗｗ．ｃｏｍｅｔｂｉｏ．ｃｎ
目录
目录
第一章 系统安装及配置.................................................................................................................1 1.1 系统使用流程图................................................................................................................1 1.2 系统安装Байду номын сангаас...........................................................................................................................1 1.3 系统配置.............................................................................................................................2
第二章 系统使用流程 -- 门禁 ......................................................................................................4 2.1 人员管理..............
门禁一体机操作说明
门禁一体机操作说明一、功能与特点1.身份认证：支持刷卡、指纹、人脸等多种方式进行身份认证。
2.门锁控制：能够通过联网或直接控制门锁的开关状态。
3.记录查询：可以查看出入记录、开门方式、异常事件等信息。
4.权限设置：支持对不同用户组或个人设置不同的权限。
5.报警功能：能够实时监控门禁区域，并在异常情况下发出报警。
6.远程管理：支持远程配置、监控和管理门禁设备。
二、基本操作步骤1.设备安装与连接：按照设备说明书正确安装并连接门禁一体机。
通常需要连接电源、门锁、网线等。
2.初始化设置：设备通电后，根据界面提示进行初始化设置，包括时间设置、管理员账号密码设置等。
3.用户管理：添加需要管理的用户信息，包括姓名、卡号、指纹等。
可以根据需要分组管理用户。
4.权限设置：根据实际需要，设置不同用户组或个人的权限，包括时间段、门禁区域等。
5.记录查询：可以通过菜单或查询按钮查看出入记录、开门方式、异常事件等信息。
6.报警设置：根据需求设置报警功能，包括撬门报警、非法闯入报警等。
7.远程管理：若设备支持远程管理，则可通过手机或电脑远程配置、监控和管理门禁设备。
三、注意事项1.安全性：为了保证门禁系统的安全性，管理员应定期更新设备密码，并定期维护和检查设备。
2.数据备份：及时备份门禁数据，以防数据丢失或损坏。
3.规范使用：用户应遵守相关规定，正确使用门禁一体机，禁止擅自改动设备设置。
4.维护保养：门禁一体机需要定期清洁，并注意防潮、防尘、防蛀等工作。
5.系统升级：因技术的不断更新，应及时关注设备制造商的升级公告，避免使用过时系统。
四、常见故障解决1.设备无法识别卡片/指纹/人脸：检查卡片、指纹或人脸录入是否正确，可尝试重新录入。
2.门锁无法控制：检查门锁连接是否正常，是否有电源供应。
3.记录查询异常：检查设备存储空间是否已满，清理存储空间或扩容。
4.报警失效：检查联网状态、传感器连接是否正常。
5.远程管理无法连接：检查网络连接是否正常，尝试重启设备或重新设置网络连接。
门禁控制器用户说明书V1.00
声明一：本说明书中若有未特殊说明的部分，该部分内容适合所有型号产品。
声明二：本说明书进行修改或更新，恕不另行通知，请以最新发布为准。
1I100xxx门禁控制器1.1外观I100xxx系列门禁控制器支持单门双向或双门单向应用。
1.2控制器接线图●J3（MOD）用于选择控制器工作模式，插上跳线帽为双门单向模式，拔掉为单门双向模式，改变工作方式必须重启控制器。
●在单门双向模式：READ1接进门读卡器，READ2接出门读卡器，如果里面不用刷卡，出门按键接KEY1，KEY2均可，在单门双向模式LOCK1，LOCK2同时动作，READ1刷卡为进，READ2刷卡为出。
●在双门单向时：电锁LOCK1受READ1，KEY1控制；电锁LOCK2受READ2，KEY2控制，READ1、READ2刷卡都为进。
●J1为LOCK1锁类型选择，在NO边为断电锁，在NC边为上电锁。
●J2为LOCK2锁类型选择，在NO边为断电锁，在NC边为上电锁。
●L1-JO为LOCK1继电器干结点信号输出，L2-JO为LOCK2继电器干结点信号输出，当用于控制翼闸或红外感应平移门时，不可使用LOCK1或LOCK2控制，需要使用L1-JO或L2-JO干结点信号控制，通常为COM和NO一组。
●ALM2-A与ALM2-B为控制器总火警输入，须消防系统提供干结点信号，当ALM2-A与ALM2-B短接时控制器将LOCK1、LOCK2打开并保持常开状态，恢复正常需重启控制器。
●拨码开关的S1用于清除数据，在上电时如果S1处于ON状态，STATE状态指示灯会快闪三下，表明数据清除；S2用于强制升级，在上电时如果S2处于ON状态，STATE状态指示灯会长亮，表明进入升级等待状态。
注意：在升级结束前需要将S2拨回正常位置，否则升级完毕重启后又会进入升级状态。
1.3技术参数2I210xxx控制器2.1外观I210xxx系列门禁控制器支持单门双向或双门单向应用, 支持TCP/IP、CDMA、GPRS 通讯。
科松门禁说明书 (1)
科松门禁系统培训资料日期：2008年9月15日第一部分（硬件）ACM6800系列硬件说明书目录一、功能特性 (2)二、ACM6800系统安装 (6)三、接线示意图 (8)四、系统操作 (17)五、故障排除及诊断 (18)一、功能特性ACM6800系列智能化门禁控制器，分为ACM6810、ACM6820、ACM6840三种款式；分别可控制一个、两个、四个单向刷卡的门；对于双向刷卡的门，ACM6820可控制一个，而ACM6840可控制两个；ACM6800系列门禁控制器采用全球最先进的MOTOROLA微控制芯片。
MOTOROLA微控制芯片具有速度快、功能强、强抗干扰的优良性能。
内置锁相模块，可以使用32KHZ的晶振产生高达32MHZ的频率，极有效地降低干扰及更高的稳定性能；在门禁系统设计中可支持最多64网络组，每一网络组下支持64网络主机，每一网络主机下支持8串行通信口，每一通信口支持运行64个门禁控制器；通过网络扩展，支持的门点数最多可达上万个。
ACM6800系列控制器既能通过密码键盘输入卡权限(此时卡用户数为100个)，又可通过linkworks_xp门禁软件录入卡权限。
参阅图一各分图所示网络联接方式。
ACM6800系列控制器标准功能包括：门禁控制：●支持Wiegand 26Bit Wiegand 32Bit Wiegand 40Bit●支持ABA（第二轨道）●支持生物识别技术●支持指纹识别技术●支持感应式●支持密码键盘●支持水印磁卡●支持感应式IC卡●支持多款带LCD的读卡器●提供LCD显示的汉字与图型驱动ACM6810门禁控制器●一个单向刷卡门ACM6820门禁控制器●两个单向刷卡门或者一个双向刷卡门ACM6840门禁控制器●四个单向刷卡门或者两个双向刷卡门输入和输出：ACM6810门禁控制器●1组标准RJ45读卡器输入端口●1组标准门状态输入端子●1组出门请求按钮输入端子●2组模拟或数字扩展输入端子●2组输出端子——————1组门锁控制输出——————1组扩展输出●2组TTL输出端子ACM6820门禁控制器●2组标准RJ45读卡器输入端口●2组标准门状态输入端子●2组出门请求按钮输入端子●4组模拟或数字扩展输入端子●4组输出端子（可带12VDC电源输出）——————2组门锁控制输出——————2组扩展输出●4组TTL输出端子ACM6840门禁控制器●4组标准RJ45读卡器输入端口●4组标准门状态输入端子●4组出门请求按钮输入端子●8组输出端子（可带12VDC电源输出）——————4组门锁控制输出——————4组扩展输出动态电压保护：●所有输入／输出均带电压动态保护●所有继电器输出带有瞬间过压保护●所有继电器与主板用光耦隔离网络通讯：●一个RS232接口，自动设置，直接或通过MODEM和PC通讯●一个RS485网络通讯口，连接64个门禁控制器●网络总长可达1200米●通讯速率：1200、2400、4800、9600自行定义安全保护：●RS485网络通讯采用完全的防雷安全模块，可抗击上万伏冲击雷电●220V市电直接拉入8小时不损坏端口，一般的强电冲击可自动恢复DIP设置开关：●SW 1－6 位设置控制器地址●SW 7 位设置MODEM●SW 8 位设置冷热启动门禁控制数据库容量及性能：●每个控制器32768个持卡人，增加RAM存贮器，可扩展至80000持卡人●每个控制器可存贮,20000条进出事件或报警事件缓冲●2种可编程进入密码控制——————卡带4位密码进入——————8位超级密码进入●支持多卡同时刷卡开门●区域防追踪（Anti—Passback）●协迫码进入报警●多功能、可定义门控制时间组——————门常开——————门常闭——————首卡读卡开门控制——————休眠控制●控制器内部逻辑连动控制●64组即时控制器之间牵引联动控制●任意输入输出点的远程手动控制●支持MODEM远程通讯控制●内存64K Flash，4M Sram●数据掉电保持时间超过150天●多种系统板状态监测和自检——————外部电源掉电——————数据资料出错——————网络异常及系统复位等——————控制箱非法打开图一.一 6810单门系统图(密码键盘编程—100用户)图一.二 6810单门系统图(电脑软件编程—32000用户)6800系列门禁系统拓扑结构：●LinkWorksXP系统由主控系统、节点机以及控制器组成●主控系统通过TCP/IP连接若干节点（与节点通讯通过Socket通讯）●若干节点构成一个网络组（网络组为虚拟概念，系统最多可定义64个网络组，每个网络组最多不超过64节点）●同一网络组中的控制器所有属性相同，主控操作权限也相同●一个RS485网络通讯口，最多可连接64个门禁控制器，控制器地址通过串口及其物理地址来决定●一个节点（通讯电脑）最多可支持8个串口，每个子网下最多可连接512个门禁控制器●系统设计最多可达门数为上万个。
门禁加卡详细使用说明方式一
门禁加卡详细使用说明方式一门禁加卡使用说明大体步骤：1.检查门禁设备面板上电源灯和信号灯两盏灯是否亮，门禁电源是否打开。
2.开电脑后检查开启门禁软件前的准备工作是否做好（保证SQL Server服务管理器、Borland Socket Server、Skyrity中间层服务器、设备监控管理器为开启状态。
正常情况下开机会自动开启，只需开机等待几分钟即可。
）3.打开Sky2004客户管理系统，进入实时监视界面，查看门禁设备是否都已连接上4.进入访问级别，创建需要的权限。
5.创建部门、人员姓名。
6.添加卡片，并且为卡片选择访问级别权限、部门、性别、姓名。
7.人员授权下载8.卡片刷对应权限的门检查是否添加成功。
具体步骤：1.检查门禁设备是否正常。
检查旁边电柜下边铁板上的V1000、V100等门禁设备的Power灯和Comm灯是否亮或闪烁。
如果亮或闪烁则表示正常可以进入下一步。
如果两灯都灭，表示门禁未供电，请在电柜旁的电源箱内，将标有门禁字样的电闸往上合。
如果Power灯亮，Comm灯未亮或闪烁，则代表刚通电还需过一会才能完全启动通讯或设备之间通讯有故障。
2.开启所有开启门禁管理客户端所需的组件和服务程序。
开启电脑，进入系统后等待几分钟后，检查屏幕右下和屏幕下方的菜单栏里，如下程序是否成功自动开启：SQL Server服务管理器(一个机箱和向右的三角图标、Borland Socket Server（一个9旁边带着小闪电的图标）、Skyrity中间层服务器（一个黄色的小灯泡图标）、设备监控管理器（Pulginsmanagerprj）界面里的SkyComm和V ertXTCPMonitor为已启动状态。
如果如上程序自动开启成功，则可进入下一步。
如果未开启成功，则按照如下步骤完整执行一次：1.开启SQL Server服务管理器：点击屏幕左下的开始——所有程序——Microsoft SQL Server——服务管理器，若弹出的服务管理器的界面左边图标的三角为绿色，则代表它已经开启成功，此时界面中开始/继续旁的三角应为灰色不能点击。
门禁说明书KOB
1、（1）进入编程方式：按［*］＋［６位编程密码］，嘟嘟两声响，（红灯闪烁，绿灯长亮。
出厂的编程密码是990101，用户在启用门禁设备后，务必修改此编程密码。
如果在20秒之内没有任何编程指令，系统自动退出编程状态。
）提示：状态（亮绿灯：即进入编程状态；亮红灯：编程密码错误或者操作不当，可重新操作进入编程程序）2）修改编程密码：按［0］＋［6位新编程密码］＋［重复6位新编程密码］，嘟嘟两声响；表示设置成功。
3）设置开门方式：①.卡或通用密码：按[1]+[0]，嘟嘟两声响；②.卡加个人密码：按[1]+[1]，嘟嘟两声响；4）设置开门时间：按[2]+[TT]，嘟嘟两声响；TT表示开门时间，以秒为单位，如开锁时间为3秒，则TT=03；5）设置/修改通用开门密码：按[3]+[4位新通用开门密码]，嘟嘟两声响，原4位通用密码被覆盖；按[3]+[0000]，嘟嘟两声响，清除所有“通用密码”；6）设置防拆报警功能：①.关闭防拆报警：按[4]+[0]，嘟嘟两声响；②.开启防拆报警：按[4]+[1]，嘟嘟两声响；7）设置有效卡：按[5]+[4位卡编号]嘟嘟两声响之后+[在控制器前感应需要设置的卡]，嘟一声响后，嘟嘟两声响，加卡成功；（4位卡编码是用户自定义的，可以是0000-9999之间的任意数，每张卡的编码不得重复，该编码同时也是“卡加个人密码”门禁方式时的个人密码；８) 删除有效卡：①.按[6]+[4位卡编码]，嘟嘟两声响，②.按[7]+[感应需要删除的卡]，嘟一声响后，嘟嘟两声响；（删除多张有效卡重复上面的步骤）③.删除所有已设置卡，建议恢复出厂设置；9）设置门磁报警状态：①.关闭门磁报警：按[8]+[0]，嘟嘟两声响；②.开启门磁报警：按[8]+[1]，嘟嘟两声响；（开启本功能后，当正常开门后，没有关门，或者没有通过控制器开启，控制器将发出嘟嘟嘟连续长鸣报警，可外接报警器。
）10）恢复出厂设置：按[9]+[86]，嘟嘟两声响，接着嘟嘟嘟三长声响，5秒钟后嘟嘟嘟三声短响，进入正常工作状态；11）退出编程状态：按[*]，嘟嘟两声响。
YOUHE YH2000-C门禁使用说明书
单门感应密码门禁机使用说明书产品特性：安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。
安装时请注意门禁机的上下方向。
V2000-C 门禁机接线图：注意：上电前必需确认电源电压为DC12V 和电源的正负极！具体操作说明：一、 继电器输出设置方法：PUSH1（J1）和COM （J3）为继电器干触点，PUSH1为常开常闭端，COM 为公共端。
1．J3跳到GND 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与GND 接通）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与GND 断开）。
2． J3跳到12V 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1输出12V ）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1断开12V ）。
3．J3跳线帽取掉时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与COM 接通）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与COM 断开）。
说明：PUSH1（J1）出厂设置为NO ，COM （J3）出厂设置为GND 。
二、 门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯齐闪亮。
（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。
2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。
（2）输入4位用户号，绿灯亮，输入号有效。
（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。
注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门禁控制系统
使
用
说
明
书
公司名称：
联系人：
联系电话：
目录
一、系统概况 (3)
二、系统组成 (3)
三、系统使用 (3)
1、IC感应卡 (3)
2、读卡器 (4)
3、进出门按钮 (4)
4、机箱电源 (4)
5、系统控制器 (4)
6、电脑软件 (4)
6.1 进入和登陆操作软件 (4)
6.2 添加IC感应卡的用户 (5)
6.3 设置I C卡进出权限 (5)
6.4 怎样查询记录 (6)
7、485/232信号转换器 (7)
8、电锁 (7)
四、简单的维修维护 (8)
门禁系统使用说明书
一、系统概况
安防监控系统，是我公司参与建设的对看守所安全防御工程实施的一个单项。
此项目中包含门禁控制子系统，我们使用NAKAYO门禁控制系统。
此系统主要是利用门禁报警系统对监区大门状态进行自动监测；利用门禁系统的监控手段满足监督管理要求，及发生事故后的查证；从而有效地提高预防和抵抗事故和加强防御控制的能力；提高工作效率、综合利用人员和安防工程，为看守所安全服务，是该门禁系统建设的总要求。
二、系统组成
1、门禁系统的基本组成部分（示意图如下）
2、此系统主要由机箱电源、IC感应卡、系统控制器、读卡器、485/232信号
转换器、进出门按钮和电脑软件组成。
3、此门禁控制系统在使用之前必须对每张IC感应卡对人注册相关的信息。
4、使用过程中系统会对每张IC感应卡的个人信息进行审核，然后决定是否
通过，再给予回复是否开门。
同时将每张卡对应的干警信息给予软件进
行自动制表打考勤。
三、系统使用
1、IC感应卡
1.1使用IC感应卡之前必须使用软件给没张卡对应的注册一名干警的姓名、
警号、电话、部门和职位。
1.2当IC感应卡发到各干警手中以后，干警就可以通过刷卡进出看守所大门，
当干警刷卡进门的时侯，系统会把相应的信息输送给电脑软件。
软件核实以后，如果信息正确，系统会自动打开门让干警进入；如果信息不在软件数据
库存在，系统会自动报警。
2、读卡器
2.1使用读卡器可以读取IC感应卡的信息，也可以通过读卡器上的键盘输入超级密码进出大门。
2.2每张IC感应卡在注册的时候都管理员都会对其输入相应的超级密码，以便干警在IC卡损坏或丢失时但没有及时补办也能够正常上班而不耽误工作。
2.3如果有干警丢失或损坏了IC卡，通过发卡时管理员提供的超级密码也可以进出大门；使用超级密码时，干警只需要在读卡器的键盘上输入自己的超级密码，然后按“确认”键，即可通过。
3、进出门按钮
进出门按钮是非看守所工作人员要进出看守所，需通过值班室人员核查进出人员的证件，然后确定是否允许进入。
证件齐全，允许进入，值班人员触摸进出门按钮放行，否则不予通过。
4、机箱电源
机箱电源是把220V的电源转换成12V电源供给电锁和读卡器。
只要时常保持系统不会断电，则不用碰触机箱电源。
5、系统控制器
系统控制器是整个门禁系统的核心设备，它直接影响系统是否正常运行。
所有的系统运行都要通过门禁控制器来传输和实行。
包括（I C感应卡开门、超级密码开门、触摸按钮开门、软件开门等功能）。
此项不需要干警管理员操作。
6、电脑软件
6.1 进入和登陆操作软件
6.1.1 点击桌面电脑软件的图标，进入电脑软件的登陆界面。
6.1.2 输入缺省的用户名：abc 密码：123 （注意：用户名用小写）。
登陆到软件操作主界面。
6.2 添加IC感应卡的用户
6.2.1单击基本设置\用户进入以下界面
6.2.2 单击按钮，然后再弹出的窗口输入相应的干警信息。
如：编号、工号、姓名、卡号、照片和部门。
（注意IC卡表面的两组号码中，后面一组是IC的真正号码，中间的空格不需要输入。
）
6.2.3 输入完相关的信息后，点击确定便可完成用户的添加操作。
（注意：用户名和卡号必须输入）
6.3 设置I C卡进出权限
6.3.1单击门禁设置\ 权限进入以下界面
点击添加删除权限
在打开的窗口中点击来单个选择用户和门；点击可以进行全选。
在该界面中按Ctrl+F输入用户编号、姓名、卡号查找用户。
选择用户和门后，
点击即可设置单个人或一批人对某些门的进出权限；
点击可以禁止和删除单个人或一批人对某些门的进出权限。
但是，通过该两个按钮设置的权限，必须在控制台进行上传设置后才能上传给相应的控制器。
如果用户A和用户B的权限一样，可以通过“复制权限”，将
用户A的权限复制给用户B。
6.3.2点击上传设置，将添加删除的权限上传给控制器。
6.4 怎样查询记录
请提取记录后再进行查询工作.
单击【基本操作】\【总控制台】【查询】
进入以下界面选择您所要的时间范围，部门班组，用户等检索条件。
单击。
在黄色栏输入相关文字可以筛选查询。
点击相应的表格抬头,例如点击姓名可以按姓名排序,点击地点可以按地点排序。
软件还支持模糊查询，可以在上图的黄色框内输入某项的查询信息，就会显示相应条件的记录。
如在姓名下的黄色框中输入刘，就会显示用户中姓刘的所有记录。
相应的在地点下面的黄色框内输入地点名称可以只显示该门的所有记录等.还可以在用户栏中输入用户姓名，直接查询某用户的相关记录。
7、485/232信号转换器
485/232信号转换器是对所有数据存储器进行联网和远距离通讯。
8、电锁
电锁是整个系统中所哟环节控制的对象，也是整个系统的基础。
四、简单的维修维护
1、整个系统的运行必须是在看守所内部电力正常的情况下实行的，否则系
统将会处于瘫痪状态。
对于看守所电力不正常的情况，我方建议甲方能
够对门禁系统安装相应符合门禁负载的UPS电源，在有UPS电源的情况
下系统可以在停电的情况下维持4个小时的正常工作。
2、有的时候要是在关门的时候没有关好，电锁就不能够正常锁到位，读卡
器也会一直报警。
这种情况下，请值班员重新刷一次卡，然后重新把门
对齐锁好。
3、要是有干警的卡片不能够打开大门，请用超级密码进入；然后再到管理
员处进行重新注册换卡。
以保证正常上班工作。
4、请看守送工作人员注意，时常检查读卡器是否干燥防雨。
尽量不要让雨
水进入读卡器内部，以防读卡器内部线路芯片短路而造成的读卡器损坏。
影响系统的正常运行。
5、请管理员注意，时常清理门禁控制器内部的灰尘，以防尘土太厚而影响
系统的正常工作。
在清理尘土时尽量不要碰触控制器内部的线路和模块，以防身体静电造成电路板短路等现象。
6、非管理人员不要碰触主机电脑，以防数据库内部的数据丢失或感染病毒，
造成的工作失误。
五、注意事项
对于系统出现比较大的问题或者故障，请工作人员不要自行操作。
对于具体的故障请与供应商联系，具体的联系方式在说明书的封面都有编写。
如果贵方想了解更详细的系统功能，请查照供应商提供的详细系统安装操作说明书，如有不懂得地方，请与供应商联系。
