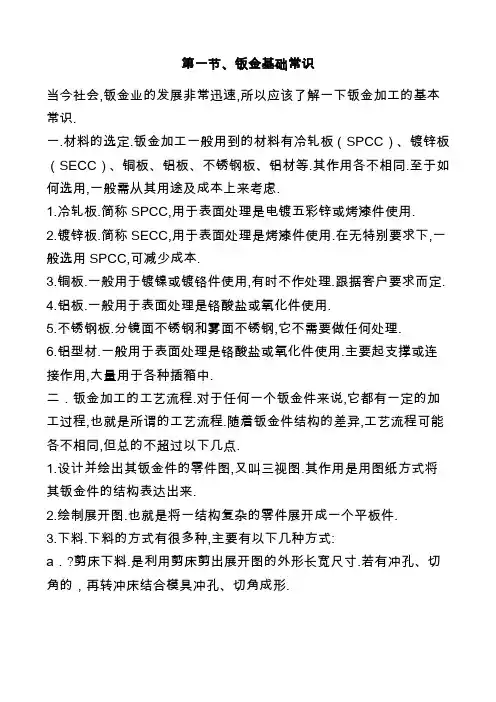

第一节、钣金基础常识当今社会,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识.一.材料的选定.钣金加工一般用到的材料有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑.1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.4.铝板.一般用于表面处理是铬酸盐或氧化件使用.5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.3.下料.下料的方式有很多种,主要有以下几种方式:a．?剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.b．?冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.c．?NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来. d．?激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
一种钣金件压铆焊接一体化无痕加工工艺的制作方法
一种钣金件压铆焊接一体化无痕加工工艺的制作方法
以下是一种钣金件压铆焊接一体化无痕加工工艺的制作方法的步骤：
1. 准备材料：选择适合钣金件加工的材料，如钢板、铝板等。
根据设计要求切割或钣金机械加工所需的型材尺寸和形状。
2. 制作模具：根据钣金件的设计图纸和要求，制作适合的模具。
模具通常由上模、下模和加压机构组成，用于将钣金件和焊接件固定在一起。
3. 加工钣金件：使用剪切机、数控切割机或冲床等设备，根据设计要求切割和弯曲钣金件。
保持钣金件的表面光滑，以便后续无痕焊接。
4. 焊接准备：根据焊接方式选择合适的焊接材料，如钣金焊条、激光焊接等。
对接面进行打磨和除油处理，确保焊接过程中的质量。
5. 焊接工艺：将钣金件和焊接件放置在模具中，通过加压机构施加压力，将钣金件和焊接件固定在一起。
然后使用适当的焊接工艺，如激光焊接、电阻焊接等，对钣金件和焊接件进行焊接。
6. 后处理：焊接完成后，对焊接点进行打磨和抛光处理，使其与钣金件表面融为一体，达到无痕效果。
同时对钣金件进行涂漆、镀锌等表面处理，增加其防腐性能和外观效果。
7. 检验与整理：对制作完成的钣金件进行质量检验，确保无痕焊接工艺的质量和可靠性。
最后整理和包装钣金件，准备交付给客户或下一道工序。
通过上述步骤，可以实现一种钣金件压铆焊接一体化无痕加工工艺的制作方法。
该工艺能够提高钣金件的强度和耐久性，同时确保外观美观和无痕效果。
钣金焊接工艺标准
钣金焊接工艺标准钣金焊接是一种常用的金属加工方法，广泛应用于汽车制造、航空航天、建筑等领域。
为了确保钣金焊接的质量和安全性，通常会制定相应的工艺标准和规范。
以下是对钣金焊接工艺标准的概括，字数控制在2000字以内。
1.材料选择：在进行钣金焊接之前，需要选择合适的材料。
材料的选择应根据具体应用环境和要求，考虑其强度、耐腐蚀性、可焊性等因素。
常见的钣金材料包括碳钢、不锈钢、铝合金等。
2.设备和工具准备：进行钣金焊接时，需要准备相应的设备和工具，如电焊机、气体保护设备、焊接枪、割炬、夹具等。
这些设备和工具应符合相关标准和安全要求，并经过定期维护和检修，以确保其正常运行和使用。
3.焊接工艺参数：钣金焊接的工艺参数包括焊接电流、电压、焊接速度、气体流量等。
这些参数会直接影响焊缝的质量和性能。
根据具体材料和焊接要求，需要进行试验和优化，以确定最佳的工艺参数。
4.焊接方式：钣金焊接常用的方式包括手工电弧焊、TIG焊、MIG/MAG焊等。
不同的焊接方式适用于不同的材料和焊接要求。
在选择焊接方式时，应考虑到焊缝的强度、外观要求、生产效率等因素。
5.清洁和预处理：在进行钣金焊接之前，需要对焊接区域进行清洁和预处理。
这包括去除油污、氧化物和表面涂层等，并进行必要的预热和除锈处理，以提高焊接接头的质量和可靠性。
6.焊接操作：进行钣金焊接时，应掌握正确的焊接操作技术。
这包括合适的焊接角度、焊接速度、焊接顺序等。
同时，需要注意焊接过程中的温度控制、保护气体流量和焊接电流的稳定性，以确保焊缝的质量和一致性。
7.检测和评估：完成钣金焊接后，应进行相应的检测和评估。
常见的检测方法包括目视检查、尺寸测量、焊缝断面观察、非破坏性检测等。
这些检测方法可以帮助判断焊接接头是否符合要求，并及时发现和解决可能存在的问题。
8.文件记录和质量控制：进行钣金焊接时，应建立相应的文件记录和质量控制体系。
记录包括焊接参数、操作步骤、检测结果等，以便于追溯和管理。
焊装工艺介绍
一.焊接工艺简介 二.车身钣金件焊接分类 三.焊接设备简介 四.焊接结构工艺性
一. 焊接工艺简介
车身结构设计时，除了要考虑零件的冲压工艺性外，还要考虑零部件的 焊装工艺性，影响装焊工艺性的主要因素有部件分块、接头型式、焊点布置 和其他一些工艺性问题。
焊接结构工艺性是指钣金结构件在焊接夹具上组合拼装后，实施 焊接的难易程度。零件良好的焊接结构应能满足材料较省、工序较少、 夹具加工较易、寿命较高、操作较方便及产品质量稳定等要求。
四. 焊接结构工艺性 ●螺母（螺栓）与钣金件凸焊
凸焊螺母
端面凸焊螺栓
承面凸焊螺栓
四. 焊接结构工艺性
●凸焊标准件的要求及限制条件
1. 为确保凸焊的质量，凸焊螺母（螺栓）必须置于平面上。 2. 两个凸焊螺母（螺栓）之间的最小间距应考虑凸焊电极的尺寸。 3. 凸焊螺母的最大外廓线至钣金的圆角半径处的最小距离应不小于3mm。 4. 应考虑沿凸焊螺母或凸焊螺栓的法线方向留出直径30mm、高100mm的柱状电极
●点焊时钣金之间的配合关系：
①除需焊接面外，其余面之间的间隙需大于2mm； ②两零件焊接面之间的圆角半径定义关系要求：R1≤15mm，R2=R1+2mm； 15＜R1≤30mm，R2=R1+3mm；R1＞30mm，R2=R1+5mm； ③接头边缘与倒角间距校核，要求2mm。
四. 焊接结构工艺性 ●凸焊的基本原则：
M8
0.8-2.5
M10
0.8-2.5
注：螺母为满足GB/T13680标准的Q371系列焊接
方螺母。
自动点焊机器人系统
三. 焊接设备简介
凸焊机
CO2气体保护焊
四. 焊接结构工艺性
钣金工艺的形式有哪些
钣金工艺的形式有哪些钣金工艺是金属制造中重要的一种加工方式，主要用于饰件、零部件和外壳的制造。
钣金工艺的形式有很多种，下面我将详细介绍几种常见的钣金加工工艺。
1. 剪切工艺：剪切是钣金加工的最常见和最基础的一种工艺。
它通过机械剪切使板材切割成所需的形状和尺寸。
剪切工艺通常使用剪板机来完成，具有简单、快捷、高效等优点。
2. 折弯工艺：折弯工艺是将板材沿着特定的线折叠成所需的形状和角度的过程。
它通常使用折弯机完成。
折弯机通过对板材施加力量使其发生弯曲，从而达到所需的形状和角度。
折弯工艺在钣金加工中非常常见，可以制作出各种形状的金属零部件。
3. 冲压工艺：冲压工艺是通过冲压模具对金属板材进行加工的工艺。
冲压工艺通常包括剪切、冲孔、拉升、弯曲等步骤。
冲压工艺可以高效地批量生产具有相同形状和尺寸的零件，广泛应用于汽车、家电、电子等行业。
4. 拉伸工艺：拉伸工艺是将板材沿特定方向进行拉伸变形的工艺。
在拉伸过程中，板材可以延长而变窄，或者变窄而延长。
拉伸工艺常用于制作金属外壳、罩壳等产品。
5. 深冲工艺：深冲工艺是将金属板材沿特定轨迹进行冲压加工，使板材产生变形，形成所需的品牌和尺寸。
深冲工艺通常使用冲压机和模具完成，广泛应用于汽车、电器、通信等行业的零部件生产。
6. 焊接工艺：焊接是将两个或多个金属部件通过热源加热熔化，并结合在一起的工艺。
钣金焊接主要有点焊、气焊、电弧焊、激光焊等形式。
7. 激光切割工艺：激光切割是利用激光束对金属板材进行高精度切割的一种工艺。
激光切割具有切割速度快、切割质量高、切割精度高等优点，广泛应用于钣金加工领域。
除了以上几种常见的钣金加工工艺外，还有数控冲床、压铸、精密冲压等加工方式，每种工艺都有其适用的领域和特点。
随着科技的不断进步，钣金工艺也在不断创新和发展，使得钣金加工能够更加高效、精确地满足不同行业和用户的需求。
钣金件的连接方式
* 钣金件常用的连接方式*
⏹翻边铆合
⏹Tox 铆合
⏹拉钉铆合
⏹电阻点焊
⏹螺钉连接
翻边铆合
3.常见失效模式及预防
1)、铆合松脱：在使用拉力、剪切力或其它循环载荷下脱铆。
原因：翻边未完全张开，翻边压合区过窄，翻边断裂。
预防: A、抽芽高度到位，避免抽芽成连花开裂状或立锥状。
B、增加均匀沙拉，铆合时增加预压，避免铆前装配错开。
2)、铆合过高：抽芽经翻边后高出允用高度。
原因：翻边未完全张开，抽芽壁厚过大。
预防：降低壁厚,加大铆合力，铆合冲头锥度加大等。
3)、铆合区工件变形：四周凸凹扭曲等。
原因：铆合过死，模板变形。
预防：模具或机台作限位，模具作定时保养。
3、Tox铆合性能
4、Tox铆合品质控制
铆合壁厚——设备監控系统/壁厚計
铆合形状——上下模形状、配合公差/目视完整燕尾
四、电阻点焊
1、定义及工作原理
电阻焊是一种将金属工件连接在一起的焊接方法。
通过被焊接工件之间施加、控制和保持一定的压力，从而使工件之间形成一个稳定的接触电阻，然后使焊接电源控制器输出的控制电流流过被焊工件之间的接触表面，产生热量，温度升高，局部熔化接触点，并控制该过程的热量大小与过程。
从而达到将金属工件焊接在一起的目的。
2、热量分布及焊核形状
3、常见方式
五、螺钉连接
1、一种可拆卸连接方式。
2、常见方式：A、自攻芽螺钉
B、攻芽+螺钉連接
C、铆合螺柱／螺母+螺钉
3、常用工具：气动起子/电动起子
等。
控制参数：扭力(KG.CM/LBS.INCH)。
钣金焊接知识点总结
钣金焊接知识点总结一、引言钣金焊接是一项非常重要的工艺，广泛应用于金属制造行业。
钣金焊接通过熔化和凝固来连接金属材料，从而形成永久的连接。
钣金焊接有着广泛的应用领域，包括汽车制造、航空航天、电子设备制造等。
本文将对钣金焊接的知识点进行总结，以便对该工艺有一个更加全面和深入的了解。
二、概述1. 钣金材料钣金是金属材料的一种，具有较薄的厚度和较大的面积。
钣金可以按照加工方式分为冷轧板、热轧板和镀锌板等。
钣金在焊接过程中需要特别注意其热变形和变形控制。
2. 焊接方法钣金焊接通常采用电弧焊、气体保护焊、激光焊等方法。
不同的焊接方法有着不同的适用场合和特点。
3. 焊接设备钣金焊接设备包括焊接机、氩弧焊设备、钳工工具等。
这些设备的选择和使用对钣金焊接的质量和效率有着重要的影响。
三、焊接材料1. 焊条焊条是焊接中的重要材料，通常由焊芯和焊皮两部分组成。
选择合适的焊条对焊接质量有着重要的影响。
2. 气体气体保护焊使用惰性气体进行保护，以防止氧气和水蒸气等对焊接熔池的污染。
常用的气体有氩气、氩氩混合气等。
3. 焊接辅材焊接辅材包括焊剂、焊割剂、焊接液等，它们在焊接过程中起到促进焊接、预防氧化和促使焊接质量的提高作用。
四、焊接工艺1. 焊缝形式焊缝形式包括角焊缝、对接焊缝、搭接焊缝等。
选择合适的焊缝形式对焊接质量和结构强度有着重要影响。
2. 焊接工艺焊接工艺包括预热、烘干、焊接参数选择、焊接方法选择等。
掌握合适的焊接工艺对焊接质量至关重要。
3. 焊接控制焊接过程中需要根据工件的形状和材料，采取合适的变形控制措施，以保证焊接质量。
五、焊接质量检验1. 成型检验焊接质量成型检验包括外观检查、尺寸检查、形状检查等。
检验人员需要对焊接工件进行全面严格的检查，以确保焊接质量。
2. 焊接连接质量检验焊接连接质量检验包括焊接连接的强度、密封性、耐蚀性等。
这些检验项目对焊接连接的可靠性有着重要的影响。
3. 焊接缺陷检验焊接缺陷检验包括裂纹、气孔、夹渣、未焊透、焊割溢出等。
钣金焊接加工的工艺流程【详细】
对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.3.下料.下料的方式有很多种,主要有以下几种方式:a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.c．NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来.d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
钣金工艺流程(内部文档)
表面处理工艺的图片
焊接工艺的图片，表面处理图片：
三、五金件成型工艺、设计时注意的问题
1、钣金件多以弯曲成形为主，在五金模具制作和设计方面采用：
冲裁、弯曲等工艺、 钣金的最小冲孔距离、冲孔直径；(以扰流器实物样板为例讲：） 2、钣金件的弯曲回弹： 3、模具的制造精度和设计水平要求较高。 4、钣金件的表面处理和外观要求较高，对生产过程控制很重要。
• 杯类：（像豆浆机桶、电水壶身等。）
• 钣金类：（像扰流器、料理机的装饰片等）
一、杯类产品的成型工艺不同成型方法的特点和优劣 成型的工艺: • 1、圆片料拉伸,2、扇形料焊接拉伸成型,3、管料水涨成型
重点介绍圆片拉伸和管水涨成型的工艺
我们以209杯体为例 1.圆片拉伸
开料(圆片）→一次拉伸→清洗→退火→二次拉伸→三次拉
工专用设备、高频钎焊机、各规格的冲床等机加工设备和自动、 半自动抛光机。 • 表面处理：公司配备完善的喷砂、电解、抛光等表面处理设备Fra bibliotek目的：
• 掌握五金制造工艺特点 • 探讨能适合供应商生产的产品设计 • 探讨产品设计新思路
XX公司生产的产品：豆浆机、压力锅、料理机、电水壶等小 家电。此类小家电产品的五金件其制造工艺涵盖五金的所有成 型要求，主要体现在以下2大类：
• 新品的杯体以涨形、压筋的较多，像530、510、552、551 等，采用焊接杯体，对工艺要求非常高。主要是底部R角的 大小、压筋的深度、形状这直接决定模具的设计工艺和废品 ，一般情况下，底部R角至少要在R10以上，R角大小决定水 涨模的水涨压力和模具寿命，水涨机的增压泵压力在 8~10Mpa是最理想的状态。
以上是杯类产品在2种工艺中的不同点。我们可以看到，采用焊 接工艺是比较经济的方法，建议为九阳配套的杯体厂家采用焊接工
钣金件焊接工艺课件
焊接设备的维护与保养
焊接设备的维护
定期对焊接设备进行维护保养，如清理灰尘、检查电线连接等，可以确保设备的 正常运行和使用寿命。
焊接设备的保养
根据设备的使用情况和说明书要求，进行适当的保养，如更换滤网、添加润滑油 等，可以保持设备的性能和工作效率。
04 焊接质量检测与 控制
焊接质量标准与检测方法
控制噪音和弧光污染
合理选用焊接设备和技术参数，降低噪音和弧光污染，保护周围环 境和人员健康。
废弃物处理
对焊接过程中产生的废弃物进行分类处理，可回收利用的废弃物应进 行回收利用，不可回收利用的废弃物应按照相关规定进行妥善处理。
06 实际操作与案例 分析
实际操作注意事项
安全注意事项
始终确保工作区域的安全，遵守所有安全规定，佩戴适当的防护 装备，如焊接面罩、手套和防护服。
工艺参数。
焊接过程控制
严格控制焊接电流、电压、速 度等参数，保持稳定焊接，避 免缺陷产生。
焊后处理
对焊接接头进行后热处理、消 氢处理等措施，以减小残余应 力，提高接头性能。
质量检测与返修
对焊接接头进行严格的质量检 测，发现缺陷及时返修，确保
焊接质量符合要求。
05 焊接安全与环境 保护
焊接作业安全规程
THANKS
感谢观看
焊接操作前检查工作场所
01
确保工作场所安全，无易燃、易爆物品，并采取必要的防护措施。
穿戴防护用品
02
操作人员必须穿戴工作服、防护眼镜、手套等必要的防护用品，
以防止烫伤、弧光伤害和其他伤害。
定期检查焊接设备
03
确保焊接设备处于良好状态，特别是焊机、电缆、气管等部件
应定期检查，确保无破损、漏电等现象。
钣金设计与焊接高级教程(图文版)
焊接与钣金应用焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
钣金材料1.常用的板金材料2.材料对钣金加工工艺的影3.常用板材的性能比较一、常用的板金材料1.钢板1）冷轧薄钢板（冷板）冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。
常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。
2）热轧薄钢板（热板）热轧薄钢板与冷板相比，价格稍低，但表面质量不如冷板，加工稳定性及板厚均匀度均不如冷板，4mm以上板大部分为热板，因热板上有氧化层，不宜用数控冲床加工，其物理性能与冷板相似。
钣金加工流程之折弯-压铆-焊接-点焊工艺
以上就是小编为您介绍的关于钣金加工之折弯、压铆等工序的相关介绍。
深圳市诚瑞丰科技股份有限公司
主营：五金冲压、钣金加工、冲压模具设计
钣金加工流程之折弯-压铆-焊接-点焊工艺
钣金加工在工件落料后开始的就是按照不同的工件进行不同的工序，一般 有哪几种呢？下面小编将为您介绍。
钣金加工流程介绍 钣金加工工件落料后一般有折弯，压铆，翻边攻丝，点焊，打凸包等工序， 根据产品的不同而不同，如果您不知道工件落料是什么，可以翻到上一篇 文章了解。下面小编就为您简单介绍下折弯和压铆。
折弯是要首先要根据图纸上的尺Байду номын сангаас，材料厚度确定折弯时用的刀具和刀槽， 避免产品与刀具相碰撞引起变形是上模选用的关键（在同一个产品中，可 能会用到不同型号的上模），下模的选用根据板材的厚度来确定。其次是 确定折弯的先后顺序，折弯一般规律是先内后外，先小后大，先特殊后普 通。有要压死边的工件首先将工件折弯到30°—40°，然后用整平模将工件 压死。
钣金的焊接工艺
钣金的焊接工艺
钣金焊接工艺是一种常用的连接技术，常用于钣金制品的制作和修复。
下面介绍几种常见的钣金焊接工艺：
1. 手工弧焊：使用电弧焊接机和手工焊枪，将焊条或焊丝送入焊缝，通过电弧的高温熔化钣金和焊材，形成焊接接头。
2. 氩弧焊：使用氩气作为保护气体，通过电极产生的电弧进行焊接。
氩气可以有效保护焊接区域不受空气氧化，从而提高焊接质量。
3. TIG焊：也称为石墨气体电弧焊，使用钨极电弧产生高温，再利用填充金属进行填充和连接。
适用于焊接薄板和不锈钢等材料。
4. MIG/MAG焊：MIG（金属惰性气体）和MAG（金属活性气体）焊接是一种使用金属电极自动焊接的方法，通过连续送丝和弧电流加热钣金并与焊丝融合。
5. 点焊：通过电流的作用在两个钣金件的接触点上产生高温，使接触点瞬间熔化，并通过一定的压力保持熔融状态，形成焊点。
这些钣金焊接工艺都有各自的适用范围和优势，在选择时需要考虑材料的性质、焊接接头的要求以及生产效率等因素。
铝钣金件能焊接吗
铝钣金件能焊接吗，用什么具体的焊接工艺？铝及铝合金的焊接方法1．铝及铝合金的焊接特点（1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。
阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。
铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。
焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。
在焊接过程加强保护，防止其氧化。
钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。
气焊时，采用去除氧化膜的焊剂。
在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。
（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。
铝的热导率则是奥氏体不锈钢的十几倍。
在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。
（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。
铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。
铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。
生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。
在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。
在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。
根据生产经验，当含硅5%~6%时可不产生热裂，因而采用SAlSi条（硅含量4.5%~6%)焊丝会有更好的抗裂性。
（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。
钣金焊接工艺
2024年2月4日星期日
7.1 气焊工艺
•焊前准备 •选择焊丝 •选择气焊熔剂 • 选择焊接火焰 •气焊操作
•
焊前准备
•观察钢板厚度 •清除污物
•卷边接头
对接接头（不开坡口）
对接接头（开坡口）
•
选择焊丝
•焊丝牌号 •焊丝直径
焊件厚度（mm ）
1～2
2～3 3～5 5～10 10～15 >15
焰心呈淡蓝色，内焰已看不清楚，焊接时 会发出“嗖嗖”的声音。氧气和乙炔 的比例大于1.3:1。过多的氧会和铁发 生作用，生成氧化铁。使钢的性质变 脆、变坏，熔池的沸腾现象也严重了
•
焊接金属与火焰性质的选择
母材金属 低、中碳钢
纯铜 铝及铝合金
铝、锡 青铜 不锈钢
火焰种类 中性焰 中性焰 中性焰 中性焰
中性焰或轻氧化焰 中性焰或轻碳化焰
母材金属 黄铜
镀锌铁板 高速钢
硬质合金 高碳钢 铸铁
火焰种类 氧化焰 氧化焰 碳化焰 碳化焰 碳化焰 碳化焰
铬镍钢
中性焰或轻碳化焰
•
气焊操作
•预热 •焊接 •收尾
•
预热
• 在焊接开始时，对焊件进行预热。将火焰对准接头起点进 行加热，为了缩短加热时间，尽快形成熔池，可将火焰中心（ 焊炬喷嘴中心）垂直工件放置。当熔池即将形成前，将焊丝伸 向熔池同时进行加热。
(3)焊接部位不干净
角焊比对接焊更容 易产生焊瘤。焊瘤 会引起应力集中而 导致过早腐蚀
(4)电流太小
此种缺陷是由于金 属板熔敷不足而产 生的
(3)焊丝端部没有对准两层 金属板的对接位
•
•
焊接
• 加热结束后，倾斜火 焰中心，待焊丝熔滴填满 熔池，移动火焰和焊丝连 续进行焊接。在焊接过程 中，火焰倾斜角可根据焊 件厚度在20°～60°之间选 择。同时，要操纵焊炬使 火焰做斜上方的摆动，断 续对熔池和焊丝加热，不 断形成新的熔池和焊丝熔 滴，使得焊接得以连续进 行.
钣金件焊接工艺(PPT30页)
〔3〕横焊： 横焊时，应选用较小直径的焊条和较小的焊接电流，并采用短弧法及 适当的运条法。 当焊件厚度小于5mm时，可以不开坡口，宜选用用 φ3.2mm或φ4mm的焊条，如图3-67a所示。 当焊件较厚时，应该开坡口，这时应采用多层焊或多道焊的方法，如 图3-67b所示。
图3-67 立 焊
图3-81 二氧化碳气体保护焊机
1、CO2气体保护焊焊接工艺参数：〔见表3-1〕表3-1来自CO2气体保护焊接工艺参数
2、CO2气体保护焊操作要领： 〔1〕引弧。由于弧焊电源的空载电压低，又是光焊丝，在引弧时，电 弧稳定燃烧点不易建立，引弧变得比较困难，往往造成焊丝成段爆断。 〔2〕熄弧。收弧时应在弧坑处稍作滞留，然后慢慢地抬起焊枪，直至 填满弧坑为止，同时可使熔池金属在未凝固前仍受到气体的保护。 〔3〕左向焊法。采用左向焊法时，能清楚地看到接缝，不易焊偏，且 能获得较大的熔深，焊缝成形比较平整美观。 〔4〕右向焊法。采用右向焊法时，熔池可见度及气体保护效果较好， 但焊接不便观察接缝的间隙，容易焊偏。 〔5〕焊接位置。CO2气体保护焊焊接位置也有平焊、横焊、立焊和仰焊 四种，如图3-82所示。
图3-63 焊条运动方向
3、焊接位置： 〔1〕平焊： 平焊可分为平对接焊和平角接焊。 焊件厚度小于6mm时，通常采用不开坡口的平对接焊，此时宜用直径 φ3～φ4mm焊条进行短弧焊接，并使熔池深度到达板厚的2／3，焊缝宽 度到达5～8 mm，施焊运条方法为直线形；当焊件厚度大于6mm时，则应 采用开坡口的平对接焊，分为多层焊或多层多道焊，如图3-64所示。
图3-71 焊接火焰的种类
2、气焊的接头形式： 气焊的接头形式有卷边接头、对接接头、角接接头、T形接头、搭 接接头、管子接头、法兰接头等，如图3-72所示。
钣金焊接工艺技术要求
修改记录版本号更改内容 发行日期 修订人审核批准1.0 目的与适用范围：1.1提高出图效率，规范焊接工艺。
1.2适用于本公司生产的所有蒂森轿厢产品。
2.0 引用标准：GB324-88焊缝符号表示法3.0 定义：本文件规定了钣金件焊接工序的工艺守则；在图样和设计文件的技术要求中详细叙述必要的技术要求、焊接要求及焊接符号。
当生产图纸无说明或本文件与工艺文件、图纸冲突时，以本文件为准（特殊产品除外）。
4.0 职责：4.1 技术部负责生产技术出图，产品生产过程中提供技术支持；4.2 生产三科以本文件为依据焊接、打磨；4.4 品质部参考本文件，按图纸要求检验。
5.0 程序内容：5.1 零部件的焊接技术要求5.1.1 焊接前对各零部件依照图样进行认真检查，如发现材料尺寸不符合或有严重缺陷的不得进行焊；机械加工件不得有磕碰划伤现象，影响外观质量的不得擅自使用；以上情况应及时上报质检员，并由质检员重新确认是否可以使用。
5.1.2 零件的焊前清理：a） 焊接前应清除锈蚀、氧化皮、油污、气割飞溅物等，焊件有明显弯曲和凹凸不平的应校直校平后再进行焊接。
b) 机械加工件焊前必须清理锈蚀和油污，清理过程中注意保护加工件的外露边或面，尤其是焊后不加工的光面。
c) 焊接后无法进行除锈、清除氧化皮等表面处理的应进行表面处理后再进行焊接。
5.2 焊接过程的工艺要求：5.2.1 为保证各焊接零件之间的相互位置应首先进行定位焊接，自检焊件位置尺寸无误后再进行连续焊接。
5.2.2 钢板、型材或者相互之间的对接，焊接接头对口的错边量不得超出表5-1的规定：表5-1焊缝 焊接接头对口错边量纵缝 单层板：不大于板厚的10%；且不大于3mm 复合板：不大于板厚的10%；且不大于2mm环缝 单层板：不大于板厚的20%；且不大于6mm 复合板：不大于板厚的10%；且不大于2mm5.2.3 焊接较大构件时为减小焊接变形，应根据焊缝的不同部位、变形的方向采用合理的焊接顺序和焊接方向，尽量采用对称焊接法进行焊接，对变形量较大的构件应先进行小部件组焊，组后将各组焊件拼焊成形。
钣金焊接工艺规范
钣金焊接作业及检验规范张贵龙2011/11/29※本文件之著作权及商业秘密内容属于达意隆公司钣金制造部,非经准许不得翻印※[键入文字]9，焊接后变形比较大的应进行校直较平。
10，焊接后应自检焊件尺寸、构件位置是否符合图纸要求。
三，适用范围：1.本工艺守则规定了手工电弧焊、CO2气体保护焊，AR焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程。
适用于本企业生产的焊接工序。
2.焊接设备、材料、工具⑴.焊接设备1）.手工电弧焊机2）. CO2气体保护焊机3）.氩弧焊机4）.等离子切割机5）.碰焊机6）.氧割机⑵焊接材料1）. 316L交流焊丝2）. CO2气体保护焊丝（分实芯焊丝和药芯焊丝）3）.电焊条（材质分304和316L）4）. CO2气体5）.AR气6）.氧气7）.乙炔⑶焊接辅助工具劳动保护用品；敲渣工具；打磨机等。
3.焊接技术标准1）.材料的焊接特性材料的焊接特性是材料对焊接工艺的适用性，是保证焊接质量的基础。
2）.钢材的可焊性不锈钢可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度3.1.3异种金属的可焊性3）焊缝坡口的基本尺寸合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形。
一般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求：表二(CO2焊接)4）焊缝标准规范（附表三AR焊接）（次）制定日期2011-11-29 共8页最新修订日期制订部门钣金工艺4.焊后处理焊接后清渣、磨平。
注意：在焊点小得情况下，不允许磨开焊点。
四.检验1.外观检验：不允许有气孔、裂纹、咬边、烧穿、夹渣、焊瘤、未溶合等缺陷。
2.外形尺寸要求一般零部件按照图纸标注的尺寸测量，记录。
框架属于规则型工件和尺寸大的情况，按下面要求检验： 3.高、宽、深尺寸要求及检验部位按以下要求：高：在工件正反面两面四角测量宽：在工件正反面离边缘10cm处分三处测量深：在工件两侧边缘10cm处分三处测量图纸未注公差按以下规定检验表四4.外观垂直度检验柜体在未注垂直度要求的情况下，垂直度只允许向后倾斜4-5mm 5.柜体对角尺寸偏差要求6.注意事项K N L E C3)焊缝符号和焊接方法代号的标注原则及举例<1>焊缝横截面上的尺寸标注在基本符号的左侧.<2>焊缝长度方向的尺寸标注在基本符号的右侧<3>坡口角度,坡口面角度,根部间隙等尺寸标注在基本符号的上侧或下侧<4>相同焊缝数量符号和焊接方法代号标注在尾部.★注意:1.确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上;2.在基本符号的右侧无任何标注,又无其他说明时意味着焊缝在工件的整个长度上是连续的;3.在基本符号的左侧无任何标注又无其他说明时,表示对接焊缝要完全焊透.焊接常见的缺陷形式及改进措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊
（4）仰焊：
仰焊时，应采用尽可能短的电弧，以使熔滴在很短的时间立即过渡 到熔池中，很快与熔池中的熔化金属熔合，促使焊缝的快速凝固。应选 用较小直径的焊条，一般为φ3～φ4mm，焊条角度如图3-68所示。
图3-68
立
焊
3、钣金修复实例讲解： 步骤1：制作加强板，要求加强板的材质和厚度均应与车架一致或 相近，沿长度方向的两端应处理成如图3-69所示的非垂直边的形状， 以防止车架在加强板两端处产生应力集中。
多媒 体 教具 参观
四、说教学过程
教学 过程
复习
新课 导入
新课 讲授
小结
作业
1 、复习
–
１、手工矫正工艺有哪些？ ２、机械矫正工艺有哪些？ 3、火焰矫正工艺有哪些？
2、新课导入： 车身组件多由钢板或型钢构成，常用的焊 接方法有二氧化碳保护焊、气焊、手工电弧 焊等。焊接具有节省钢材、操作简单、密封 性能好等优点，所以焊接操作工艺在钣金修 理工艺中得到广泛的应用。
图3-69
加强板与车架的焊接
4、课堂小结：
重点 难点
常见焊接设备 的特点、 功用
焊接工艺 焊接位置 焊接方法
5、课后作业
1、焊接的概念？ 2、焊接的位置有哪些？ 3、焊接的工艺参数有哪些？
板书设计
§3.2 钣金焊接工艺
新课讲授 复习
一、常见焊接设备 简介 １、手工电弧焊
二、手工电弧焊 焊接工艺 1、引弧方法 2、焊接位置 3、实例讲解
图3-62
引弧方法
图3-63
焊条运动方向
2、焊接位置： （1）平焊：
平焊可分为平对接焊和平角接焊。
焊件厚度小于6mm时，通常采用不开坡口的平对接焊，此时宜用直径 φ3～φ4mm焊条进行短弧焊接，并使熔池深度达到板厚的2／3，焊缝宽 度达到5～8 mm，施焊运条方法为直线形；当焊件厚度大于6mm时，则应 采用开坡口的平对接焊，分为多层焊或多层多道焊，如图3-64所示。
缺点：
部分学生学习恒心和毅力教差，如 何让专业课的教学更加有效呢？教学应 以实践为导向，将学生获取知识的欲望 转化为积极学习的动力，教师在教学过 程中只是起指导作用，因此本人还需要 不断探寻新的教学方法。
3、时间安排
设备认知——10分钟 焊接工艺参数选择 与焊接操作讲解——20分钟 教师演示讲解——20分钟 学生操作及教师指导——25分钟 学生总结互评——10分钟 教师点评——5分钟
二、学习任务的教学组织 任务引领
•
计划实施
学生分组 教师点评
课堂互动
教师演示
巡视指导
小组互评
三、说教法与学法：
1、说教法： 理论讲解: 焊接设备及焊接工艺 多媒体： 图片展示 教具：焊机、气体切 割设备和焊接护具 参观实习： 实际事故车辆焊接操作
教具
板书
2、说学法：
1.课堂提问法： 多提问题, 让同学 们积极思考, 培养分析 并解决问题的能力。 2.参观讨论： 通过多媒体图片展 示、实物教具的演示， 同学们对钣金焊接的各 种操作过程有初步的认 识。实习参观是学生把 理论知识与实践知识的 进一步结合，培养他们 认真观察事物、分析问 题的能力。
钣金件焊接工艺
说课内容
一、学习任务的设计 二、 学习任务的教学组织 三、说教法与学法 四、说教学过程 五、说教学反思
一、学习任务的设计
1、学习任务：
1）钣金焊接设备的认知 2）钣金焊接设备的使用
3）钣金焊接
2、学习任务的地位和作用
1）地位：是钣金修复专业的专业课。 2）作用：为钣金板件的连接的学习打基础， 为汽车维修专业培养扩展性人才。
２、气体焊接
3、二氧化碳气体 保护焊
１、手工矫正工艺 有哪些？ ２、机械矫正工艺有 哪些？ 3、火焰矫正工艺有 哪些？
课后反思：
优点：
授课过程中，注重理论知识与实践 知识紧密结合，从而提高了课堂教学的 有效性，培养了学生的综合职业能力。 参观实习中，以任务为主线，以行动为 导向，促进了学生的学习积极性，提高 了学生的自主学习能力。
1、引弧方法: （1）直击法: 直击法是将焊条垂直于焊件进行碰触，然后迅速将焊条提起并与焊 件保持3～4 mm左右的距离，即可产生电弧。这种引弧方法大多用在焊 接处地方狭窄或焊件表面不允许有擦伤的情况下，如图3-62a所示。 （2）划擦法: 将焊条在焊件上轻轻划擦一 下（划擦长度约为20mm），然后 与焊件保持3～4 mm左右的距离， 即可产生电弧，如图3-62b所示。
图3-66
立
焊
（3）横焊： 横焊时，应选用较小直径的焊条和较小的焊接电流，并采用短弧法及 适当的运条法。 当焊件厚度小于5mm时，可以不开坡口，宜选用用 φ3.2mm或φ4mm的焊条，如图3-67a所示。 当焊件较厚时，应该开坡口，这时应采用多层焊或多道焊的方法，如 图3-67b所示。
图3-67
立
图3-64
平对接焊
平角接焊主要是指T形接头和搭接接头的焊接。这两种焊接方法 相似。平角接焊通常用φ3～φ5mm的焊条，焊条角度如图3-65所示。
图3-65
平角接焊的焊条角度
（2）立焊： 立焊的熔池处于垂直面上，施焊方法有两种：一种由下而上施焊； 另一种则由上而下施焊。一般采用前者。立焊时，焊条的角度如图3-66 所示，同时宜选用较小直径和较大电流短弧焊接，多采用直线往复形运 条法和三角形运条法，并一个台阶一个台阶地往上堆积。
– 3、新课讲授：
１
２
理 论 讲 解
实 操 演 示
1、多媒体图片演示 2、教学设备展示
图3-61
电弧焊机
图3-70
气焊设备
图3-81
二氧化碳气体保护焊机
• 电弧焊工艺讲解
• 手工电弧焊是利用手工操纵焊条，利用电弧对焊件 进行焊接的方法。随着电弧的移动，新的熔池不断产 生，原熔池中熔化的金属不断冷却凝固形成焊缝，从 • 而将焊件的两部分结合成一个整体。
