HTY-DI000 TOC分析仪使用说明书

HTY-DI1000

总有机碳（TOC）分析仪

使

用

说

明

书

杭州泰林生物技术设备有限公司

注意事项

1. 更换紫外灯或蠕动泵管时，必须在打开仪器后盖板前切断电源，以避免发生电击危险。

2. 非本公司维修人员或授权专业人员不得随意拆卸机箱内部的零部件及线路板，否则造成仪器损坏后果自负。

3. 更换保险丝请使用相同的规格，以免发生短路或者损坏仪器。

4. 本产品需一级安全防护，电源必须可靠接地,否则可能导致触电事故或损坏仪器。

5. 仪器使用时，若水样中含有可见的不溶性微粒，必须在进样管前安装微粒过滤器，以免仪器内部管路发生堵塞。若在线检测的水样中固体悬浮物含量较高，须定期更换过滤器。

6. 若先前检测的水样中有机碳浓度超出了仪器的检测范围，在检测其它有机碳浓度相对较低的水样之前，先用高纯水或有机碳浓度较低的去离子水冲洗管路，冲洗时间参考说明书。

7．若仪器作在线检测使用，需在离线状态下冲洗管路和校准完毕后再连接在线检测装置。

目录

一、产品简介 (4)

1.1 系统组成 (4)

1.2 在线检测装置 (4)

1.3 离线检测 (4)

1.4 分流器 (4)

1.5 氧化反应器 (5)

1.6 二氧化碳传感器 (5)

1.7 二氧化碳测量循环 (5)

二、结构特征与工作原理 (5)

2.1 结构特征 (5)

2.2 工作原理 (7)

2.3 应用范围 (7)

三、技术参数与特点 (8)

3.1 主要技术参数 (8)

3.2 特点 (8)

四、使用与操作方法 (9)

4.1 冲洗管路 (9)

4.2 校准仪器 (9)

4.2.1 校准目的 (9)

4.2.2 校准周期 (9)

4.2.3 校准溶液 (9)

4.2.4 校准步骤 (10)

4.3 参数设置 (11)

4.3.1 日期和时间 (11)

4.3.2 校准调整 (12)

4.3.3 部件使用期限设定 (13)

4.3.4 报警值设定 (13)

4.3.5 选择是否打印 (14)

4.3.6 选择运行模式 (14)

4.3.7 选择是否显示电导率 (15)

4.4 运行分析 (15)

4.4.1 离线模式 (15)

4.4.2 在线模式 (16)

4.5 查询记录 (16)

五、维护 (17)

5.1 易耗品更换周期 (17)

5.2 注意事项 (17)

5.3 更换UV灯 (18)

5.4 更换蠕动泵管 (18)

六、故障分析与排除 (20)

七、安装与运输 (21)

7.1 安装 (21)

7.1.1 安装位置的选择 (21)

7.1.2 电源要求 (21)

7.1.3 环境要求 (21)

7.2 储运 (21)

一、产品简介

HTY-DI000 总有机碳（TOC）分析仪是杭州泰林生物技术设备有限公司独立研制的专利产品，用于测定水样中总有机碳的浓度，具有高灵敏度和精确度。

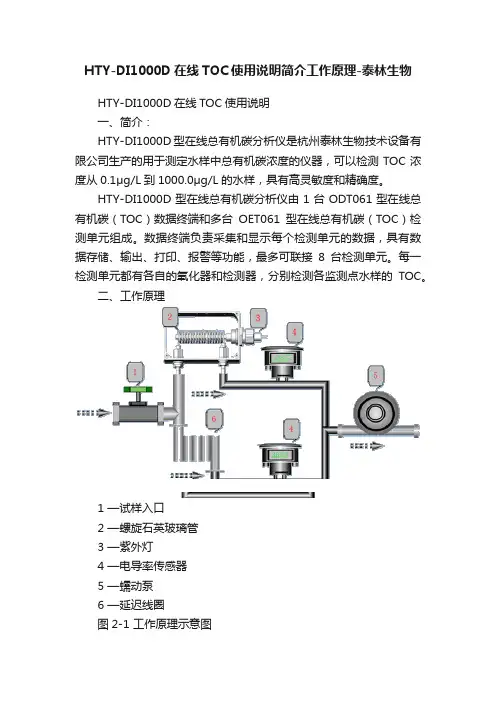

HTY-DI000 TOC分析仪的工作原理是：样品中的有机物在紫外线（UV）的作用下被氧化成二氧化碳，二氧化碳的测定采用了电导率检测技术。通过测定未经氧化反应器的样品的总无机碳（TIC或IC）浓度，和经氧化后得到的样品的总碳（TC）浓度来计算总有机碳浓度。总有机碳浓度即总碳浓度与总无机碳浓度之间的差值：TOC = TC–TIC。

HTY-DI000 TOC分析仪可以检测TOC浓度从0.001mg/L到1.000mg/L的水样。本产品操作简单，维护费用低，无需添加化学试剂，操作人员无需特殊培训或专业化学知识。

1.1 系统组成

HTY-DI000 TOC分析仪的组成包括以下7个主要部分：

①在线检测装置（在线型仪器配备）

②样品蠕动泵

③分流器

④氧化反应器

⑤二氧化碳传感器

⑥微处理控制器和电子线路板

⑦输出接口

1.2 在线检测装置

从高压管线（>34kPa）进入仪器的水样经过在线检测装置内的减压阀减压至34 kPa 以下，进入仪器内部后水样的流速大约为0.5 ml/min。进入在线检测装置的水样温度可以在1～95℃范围内，仪器的废液和在线检测装置的排出液均由排液管排出。

1.3 离线检测

离线检测时，仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器校准应在离线状态操作。若样品中有不可溶性微粒，应经过滤膜（孔径60μm或更小）过滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为1/16英寸的Teflon 管，经蠕动泵抽进管路中的水样流速约为0.5 ml/min。

离线检测和在线检测可以通过一个切换阀进行切换。（切换方式见图2-4和图2-5）1.4 分流器

水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感器，检测TIC，另一路通过氧化反应器利用紫外灯（UV灯）加二氧化钛薄膜光催化氧化作用将有机物分解为二氧化碳，进入二氧化碳传感器检测TC。总有机碳可通过这个差值计算得到：TOC = TC–TIC。

1.5 氧化反应器

仪器利用UV射线在二氧化钛光催化剂的作用下将有机化合物氧化成二氧化碳，氧化反应器是一个UV灯外包螺旋形的石英管。UV灯发出185nm和254nm的光线，使水产生光分解。

H2O + hν(185nm)（TiO2）→ OH·+ H·

羟基自由基（OH·）能完全把有机化合物氧化为二氧化碳。

有机物+ OH·→ CO2 + H2O

UV灯的使用寿命为6个月，当更换时间到期时仪器将出现警告信息，提醒用户更换UV灯。

1.6 二氧化碳传感器

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。TIC传感器用于检测未经氧化的水样中二氧化碳浓度，同时检测水样的电导率值；TC传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

1.7 二氧化碳测量循环

仪器每4分钟检测得出一个数据（包括TOC值和电导率值），在4分钟的测量循环中TC和TIC是独立检测的。

二、结构特征与工作原理

2.1 结构特征
