各种密封圈标准号

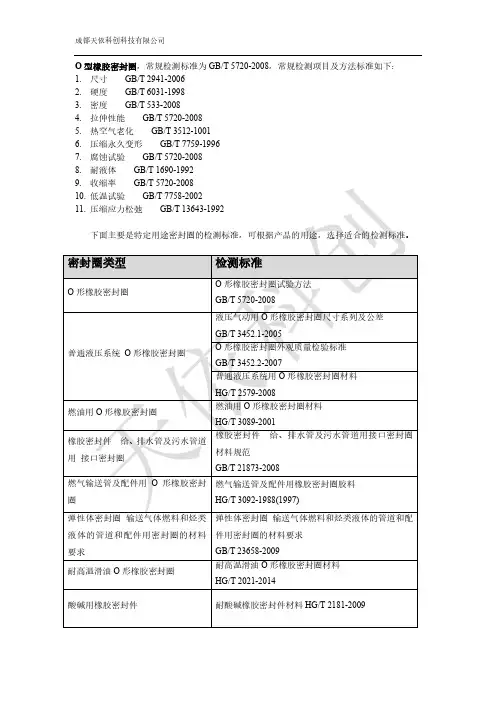

密封圈检测标准总览 密封圈测试
食品容器橡胶垫圈 HG/T 2945-1984(1997) 汽车制动气室橡胶隔膜 GB 26753-2011 汽车液压制动橡胶皮碗 GB 29334-2012 车辆门窗橡胶密封条 GB/T 27568-2011 汽车用橡胶密封条 QC/T 639-2004(2005) 汽车液压盘式制动缸用橡胶密封圈 HG/T 3612-1999 铁路机车车辆用制动软管垫圈技术条件 TB/T 1421-1982 铁路机车车辆用门窗密封胶垫技术条件 TB/T 1422-1982 水闸橡胶密封件 HG/T 3096-2011 橡胶密封件 --110 ℃热水供应管道的管接口密封圈 --
旋转轴唇形密封圈
分:性能试验程序 GB/T 13871.4-2007 密封元件为热塑性材料的旋转轴唇形密封圈 部分:性能试验程序 GB/T 21283.4-2008 第 4
密封元件为热塑性材料的旋转轴唇形密封圈 第 5 部 分:外观缺陷的识别 GB/T 21283.5-2008
成都天依科创科技有限公司
普通液压系统 O 形橡胶密封圈
燃油用 O 形橡胶密封圈 橡胶密封件 给、排水管及污水管道 用 接口密封圈 燃气输送管及配件用 O 形橡胶密封 圈 弹性体密封圈 输送气体燃料和烃类 液体的管道和配件用密封圈的材料 要求 耐高温滑油 O 形橡胶密封圈
燃气输送管及配件用橡胶密封圈胶料 HG/T 3092-1988(1997) 弹性体密封圈 输送气体燃料和烃类液体的管道和配 件用密封圈的材料要求 GB/T 23658-2009 耐高温滑油 O 形橡胶密封圈材料 准
往复运动密封圈橡胶材料 HG/T 2810-2008 往复运动橡胶密封圈结构尺寸系列第 1 部分: 单向 密封橡胶密封圈 GB/T 10708.1-2000 往复运动橡胶密封圈结构尺寸系列第 2 部分: 双向
各种密封圈标准号
2、 O形密封圈形式及沟槽尺寸(GB 3452.3-1988) (GB 3452.2-1988)。
3、 密封圈沟槽表面粗糙度(JB/T6658-1993/um
9、 活塞密封腔体L3组合密封圈(轴用)尺寸系列及公差 (GB 2789-1989)/mm
10、鼓形夹杂物橡胶密封圈和山形橡胶密封圈主要尺寸系 列(GB 6577- 1986)/mm
4、 活塞密封腔体L1用Y形圈尺寸系列(GB 10708.1-1989) /mm
5、 活塞密封腔体L2橡胶密封圈尺寸系列(GB 10708.1-1989) /mm
6、 活塞杆密封腔体L2用密封圈的尺寸系列(GB 2879-1986) /mm
11、液压缸活塞用带支承环密封沟槽有关尺寸和公差(GB 10708.2-1989)/mm
12、活塞用同轴密封圈尺寸系列(GB/T 15242.1-1994)/mm
13、孔用同轴密封圈安装沟槽形式尺寸和公差(GB/T 15243.3-1994)/mm
14、防尘圈和毡密封圈 A型密封形式的尺寸系列 (GB/10708.3-1989)08.3-1989)/mm,
C型密封形式的尺寸系列 (GB/10708.3-1989)/mm,
7、 液压缸活塞动密封沟槽尺寸和公差(GB 2879-1986)mm
8、 活塞密封腔体L3组合密封圈(孔用)尺寸系列及公差 (GB 10708.1- 1989)/mm
15、A、B、C型防尘圈沟槽尺寸和公差(GB 6578-1986
不同材质的密封圈 标准
不同材质的密封圈标准不同材质的密封圈标准可能会略有差异,但一般来说,这些标准都是基于材料的物理和化学特性,以及所需应用的特定环境条件而制定的。
以下是一些常见材质的密封圈标准:1. 丁腈橡胶(NBR):丁腈橡胶密封圈广泛用于石油和化学工业,因为它具有良好的耐油性和耐化学腐蚀性。
标准如ISO 3408-1或ASTMD2000。
2. 天然橡胶(NR):天然橡胶密封圈具有很好的弹性和回弹性,适用于各种动态密封应用。
标准如ISO 1986或ASTM D2000。
3. 氯丁橡胶(CR):氯丁橡胶密封圈具有出色的耐油、耐化学腐蚀和耐老化性能,广泛用于各种工业应用。
标准如ISO 3408-2或ASTMD2000。
4. 三元乙丙橡胶(EPDM):三元乙丙橡胶密封圈具有优异的耐候性、耐臭氧性和耐腐蚀性,适用于各种恶劣环境下的密封应用。
标准如ISO 1582或ASTM D2000。
5. 氢化丁腈橡胶(HNBR):氢化丁腈橡胶密封圈具有出色的耐油、耐化学腐蚀和耐高温性能,适用于高压力和高温的密封应用。
标准如ISO 1582或ASTM D2000。
6. 硅胶(Silicone):硅胶密封圈具有极好的耐高温、耐化学腐蚀和耐候性,适用于各种高要求的密封应用。
标准如ISO 1986或ASTMD2000。
7. 氟橡胶(FKM):氟橡胶密封圈具有出色的耐高温、耐化学腐蚀和耐油性能,广泛用于航空、石油和化工等领域的密封应用。
标准如ISO 3408-3或ASTM D2000。
8. 硅氟橡胶(Si-FKM):硅氟橡胶密封圈结合了硅胶和氟橡胶的优点,具有出色的耐高温、耐化学腐蚀、耐油和耐候性能,适用于各种极端环境下的密封应用。
标准如ISO 3408-4或ASTM D2000。
密封圈标准

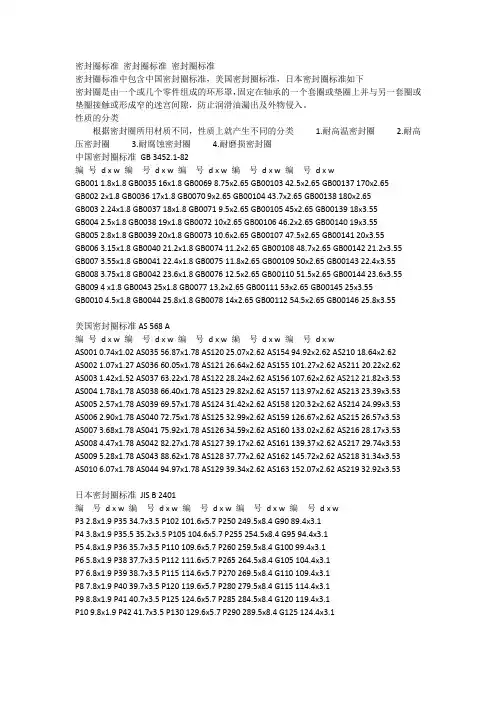

密封圈标准密封圈标准密封圈标准密封圈标准中包含中国密封圈标准,美国密封圈标准,日本密封圈标准如下密封圈是由一个或几个零件组成的环形罩,固定在轴承的一个套圈或垫圈上并与另一套圈或垫圈接触或形成窄的迷宫间隙,防止润滑油漏出及外物侵入。
性质的分类根据密封圈所用材质不同,性质上就产生不同的分类 1.耐高温密封圈 2.耐高压密封圈 3.耐腐蚀密封圈 4.耐磨损密封圈中国密封圈标准GB 3452.1-82编号d x w 编号 d x w 编号 d x w 编号 d x w 编号 d x wGB001 1.8x1.8 GB0035 16x1.8 GB0069 8.75x2.65 GB00103 42.5x2.65 GB00137 170x2.65GB002 2x1.8 GB0036 17x1.8 GB0070 9x2.65 GB00104 43.7x2.65 GB00138 180x2.65GB003 2.24x1.8 GB0037 18x1.8 GB0071 9.5x2.65 GB00105 45x2.65 GB00139 18x3.55GB004 2.5x1.8 GB0038 19x1.8 GB0072 10x2.65 GB00106 46.2x2.65 GB00140 19x3.55GB005 2.8x1.8 GB0039 20x1.8 GB0073 10.6x2.65 GB00107 47.5x2.65 GB00141 20x3.55GB006 3.15x1.8 GB0040 21.2x1.8 GB0074 11.2x2.65 GB00108 48.7x2.65 GB00142 21.2x3.55 GB007 3.55x1.8 GB0041 22.4x1.8 GB0075 11.8x2.65 GB00109 50x2.65 GB00143 22.4x3.55GB008 3.75x1.8 GB0042 23.6x1.8 GB0076 12.5x2.65 GB00110 51.5x2.65 GB00144 23.6x3.55 GB009 4 x1.8 GB0043 25x1.8 GB0077 13.2x2.65 GB00111 53x2.65 GB00145 25x3.55GB0010 4.5x1.8 GB0044 25.8x1.8 GB0078 14x2.65 GB00112 54.5x2.65 GB00146 25.8x3.55美国密封圈标准AS 568 A编号d x w 编号 d x w 编号 d x w 编号 d x w 编号 d x wAS001 0.74x1.02 AS035 56.87x1.78 AS120 25.07x2.62 AS154 94.92x2.62 AS210 18.64x2.62AS002 1.07x1.27 AS036 60.05x1.78 AS121 26.64x2.62 AS155 101.27x2.62 AS211 20.22x2.62AS003 1.42x1.52 AS037 63.22x1.78 AS122 28.24x2.62 AS156 107.62x2.62 AS212 21.82x3.53AS004 1.78x1.78 AS038 66.40x1.78 AS123 29.82x2.62 AS157 113.97x2.62 AS213 23.39x3.53AS005 2.57x1.78 AS039 69.57x1.78 AS124 31.42x2.62 AS158 120.32x2.62 AS214 24.99x3.53AS006 2.90x1.78 AS040 72.75x1.78 AS125 32.99x2.62 AS159 126.67x2.62 AS215 26.57x3.53AS007 3.68x1.78 AS041 75.92x1.78 AS126 34.59x2.62 AS160 133.02x2.62 AS216 28.17x3.53AS008 4.47x1.78 AS042 82.27x1.78 AS127 39.17x2.62 AS161 139.37x2.62 AS217 29.74x3.53AS009 5.28x1.78 AS043 88.62x1.78 AS128 37.77x2.62 AS162 145.72x2.62 AS218 31.34x3.53AS010 6.07x1.78 AS044 94.97x1.78 AS129 39.34x2.62 AS163 152.07x2.62 AS219 32.92x3.53日本密封圈标准JIS B 2401编号d x w 编号d x w 编号 d x w 编号 d x w 编号d x wP3 2.8x1.9 P35 34.7x3.5 P102 101.6x5.7 P250 249.5x8.4 G90 89.4x3.1P4 3.8x1.9 P35.5 35.2x3.5 P105 104.6x5.7 P255 254.5x8.4 G95 94.4x3.1P5 4.8x1.9 P36 35.7x3.5 P110 109.6x5.7 P260 259.5x8.4 G100 99.4x3.1P6 5.8x1.9 P38 37.7x3.5 P112 111.6x5.7 P265 264.5x8.4 G105 104.4x3.1P7 6.8x1.9 P39 38.7x3.5 P115 114.6x5.7 P270 269.5x8.4 G110 109.4x3.1P8 7.8x1.9 P40 39.7x3.5 P120 119.6x5.7 P280 279.5x8.4 G115 114.4x3.1P9 8.8x1.9 P41 40.7x3.5 P125 124.6x5.7 P285 284.5x8.4 G120 119.4x3.1P10 9.8x1.9 P42 41.7x3.5 P130 129.6x5.7 P290 289.5x8.4 G125 124.4x3.1。
密封件标准大全

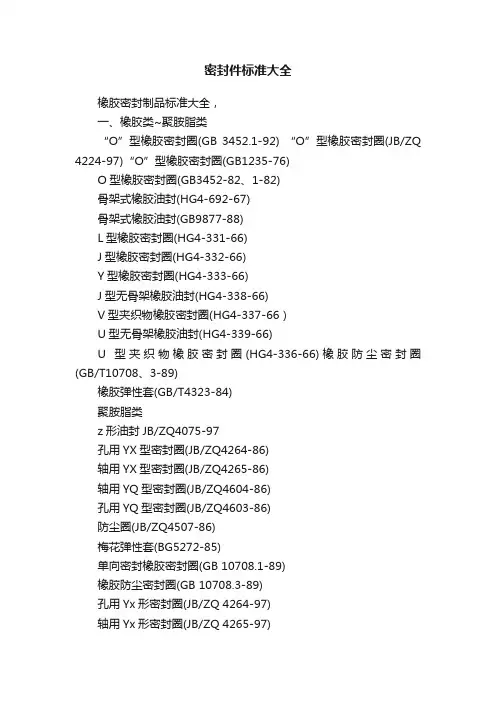

密封件标准大全橡胶密封制品标准大全,一、橡胶类~聚胺脂类“O”型橡胶密封圈(GB 3452.1-92) “O”型橡胶密封圈(JB/ZQ 4224-97)“O”型橡胶密封圈(GB1235-76)O型橡胶密封圈(GB3452-82、1-82)骨架式橡胶油封(HG4-692-67)骨架式橡胶油封(GB9877-88)L型橡胶密封圈(HG4-331-66)J型橡胶密封圈(HG4-332-66)Y型橡胶密封圈(HG4-333-66)J型无骨架橡胶油封(HG4-338-66)V型夹织物橡胶密封圈(HG4-337-66)U型无骨架橡胶油封(HG4-339-66)U型夹织物橡胶密封圈(HG4-336-66)橡胶防尘密封圈(GB/T10708、3-89)橡胶弹性套(GB/T4323-84)聚胺脂类z形油封JB/ZQ4075-97孔用YX型密封圈(JB/ZQ4264-86)轴用YX型密封圈(JB/ZQ4265-86)轴用YQ型密封圈(JB/ZQ4604-86)孔用YQ型密封圈(JB/ZQ4603-86)防尘圈(JB/ZQ4507-86)梅花弹性套(BG5272-85)单向密封橡胶密封圈(GB 10708.1-89)橡胶防尘密封圈(GB 10708.3-89)孔用Yx形密封圈(JB/ZQ 4264-97)轴用Yx形密封圈(JB/ZQ 4265-97)气缸用密封圈(JB/T 6657-93)旋转轴唇形密封圈(GB/T9877.1-88)VD形橡胶密封圈JB/T 6994-93)U形内骨架橡胶密封圈(JB/T 6997-93)J形无骨架橡胶油封(HG4-338-66)组合密封垫圈(JB982-77)旋转轴唇形密封圈基本尺寸和公差(GBl3871-92)往复运动橡胶密封圈外观质量(GB/T15325-94)旋转轴唇形密封圈外观质量(GB/T15326-94)二、石棉填料类~垫片类JB/T1712-1991 石棉填料 JB1712-75JB/T1713-1991 填料垫(一) JB1713-75JB/T1716-1991 填料垫(二) JB1716-75JB/T1717-1992 阀门结构要素上密封座尺寸 JB1717-75 JB/T1718-1991 垫片(一) JB1718-75JB/T1719-1991 垫片(二) JB1719-75JB/T1720-1991 垫片(三) JB1720-75JB/T1721-1991 垫片(四) JB1721-75JB/T1747-1991 填料压环 JB1747-75JB/T5209-1991 塑料填料 JB1714-75 JB1715-75。
GB1235-76 O型密封圈

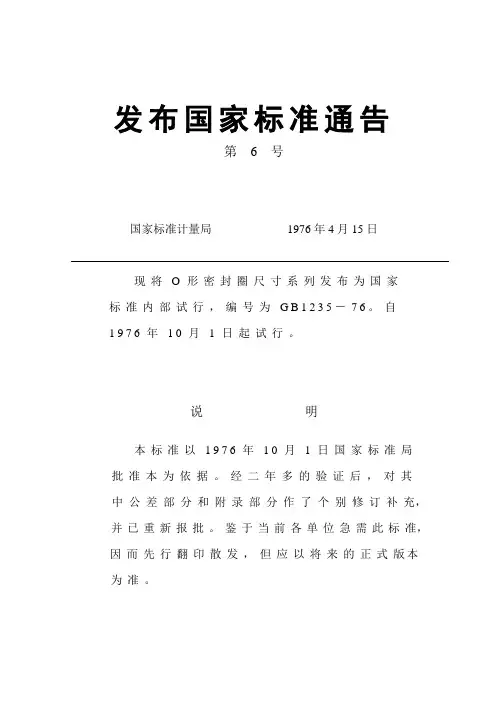

发布国家标准通告第 6 号国家标准计量局1976年4月15日现将O形密封圈尺寸系列发布为国家标准内部试行,编号为G B1235-76。
自1976年10月1日起试行。
说明本标准以1976年10月1日国家标准局批准本为依据。
经二年多的验证后,对其中公差部分和附录部分作了个别修订补充,并已重新报批。
鉴于当前各单位急需此标准,因而先行翻印散发,但应以将来的正式版本为准。
中 华 人 民 共 和 国国 家 标 准O 形 橡 胶 密 封 圈尺 寸 系 列本标准适用于装在各种机械设备上,在规定的温度、压力以及不同的液体和气体介质中,于静止或运动状态下起密封作用的O 形橡胶密封圈。
一、 规 格 尺 寸1.O 形橡胶密封圈的尺寸和公差应符合表1规定:标记示例:O 形橡胶密封圈公称外径D =20毫米,断面直径d 0=2.4毫米 材质:耐油通用胶料I -2O 形密封圈:20X 2.4 橡胶I -2 GB 1235-76国家标准计量局 发布 石油化学工业部第一机械工业部 1976年10月1日内部试行 铁岭橡胶研究所等单位起草 自贡高压阀门厂转抄单位:毫米续表1注:(1)表1中 [ ] 者不推荐用于运动密封。
(2)表1中( )者不推荐使用。
二、技术要求2.O形橡胶密封圈胶料按其特性分为三组:Ⅰ组:耐油通用胶料;Ⅱ组:耐油耐高温胶料;Ⅲ组:耐酸碱胶料。
3.各组胶料的特性及工作条件应符合表3的规定:表34.各组胶料的物理机械性能应符合表4的规定:表45.O形橡胶密封圈的外观质量应符合表5的规定:三、检验规则6.产品应由制造厂的技术检查部门检查验收。
7.产品按表5规定进行外观质量检查。
8.产品的尺寸按表1规定进行抽检在正常生产情况下,每昼夜为一批,(每种规格不少于2件)抽验结果如不合格,应取双倍试样进行复验。
复验后仍有一项不合格,则应逐件进行检查。
9.产品所用胶料的物理机械性能,应按第四章的检验方法,对表4所规定的项目进行检验(以半月所压胶料为一批,进行试验,胶料数量不多时可一月抽验一次)如试验结果不合格,应再取双倍试样对不合格项目进行复试,复试后仍不合格,则该批胶料另行处理。
橡胶密封标准
橡胶密封标准O形橡胶密封圈GB 3452.1-92 JB/ZQ 4224-97 GB1235-76 GB3452.1-82骨架式橡胶油封HG4-692-67 GB9877.1-88 GB13871-1992 JB2600-80旋转轴唇形密封圈GB 13871-1992L型橡胶密封圈HG4-331-66J型橡胶密封圈HG4-332-66Y型橡胶密封圈HG4-33-66J型无骨架橡胶油封HG4-338-66V型夹织物橡胶密封圈HG4-337-66GB/T10708.1-2000 ISO5597/1 SY 5228-1987U型无骨架橡胶油封HG4-339-66U型夹织物橡胶密封圈HG4-336-66橡胶防尘密封圈GB10708.3-89橡胶弹性套GB4323-84Z形油封JB/ZQ4075-97 JB/ZQ4075-89孔用YX型密封圈JB/ZQ4264-97 JB/ZQ4264-86 Q/ZB248-77 轴用YX型密封圈JB/ZQ4265-97 JB/ZQ4265-86 Q/ZB248-77 轴用YQ型密封圈JB/ZQ4604-86孔用YQ型密封圈JB/ZQ4603-86防尘圈JB/ZQ4507-86单向密封橡胶密封圈GB 10708.1-89橡胶防尘密封圈GB 10708.3-89气缸用密封圈JB/T 6657-93VD形橡胶密封圈JB/T 6994-93U形内骨架橡胶密封圈JB/T 6997-93组合密封垫圈JB982-77液压缸活塞和活塞杆动密封圈GB 2879-1986 GB 2879-2005 液压缸活塞和活塞杆动密封装置用同轴密封件GB/T 15242.1-1994梅花形弹性联轴器GB/T 5272-2002橡胶防尘密封圈GB/T 10708.3-2000单向密封橡胶密封圈GB/T 10708.1-2000双向密封橡胶密封圈GB/T 10708.2-2000橡胶防尘密封圈GB/T 10708.3-2000一橡胶类~聚胺脂类“O”型橡胶密封圈(GB1235-76)“O”型橡胶密封圈(GB 3452.1-92)O型橡胶密封圈(GB3452-82、1-82)O”型橡胶密封圈(JB/ZQ 4224-97)机械密封用氟塑料全包覆橡胶O形圈JB/T 10706-2007橡胶弹性套(GB4323-84)骨架式橡胶油封(GB9877-88)梅花弹性套(BG5272-85)单向密封橡胶密封圈(GB 10708.1-89)橡胶防尘密封圈(GB 10708.3-89)旋转轴唇形密封圈(GB 9877.1-88)旋转轴唇形密封圈基本尺寸和公差(GBl3871-92)往复运动橡胶密封圈外观质量(GB/T15325-94)旋转轴唇形密封圈外观质量(GB/T15326-94)旋转轴唇形密封圈(GB/T9877.1-88)往复运动橡胶密封圈(GB/T10708.1-88)骨架式橡胶油封(HG4-692-67)L型橡胶密封圈(HG4-331-66)J型橡胶密封圈(HG4-332-66)Y型橡胶密封圈(HG4-333-66)Y型密封圈(丁腈橡胶) 执行HG4-335-66标准U型夹织物橡胶密封圈(HG-336-66)V型夹织物橡胶密封圈(HG-337-66)J型无骨架橡胶油封(HG4-338-66)U型无骨架橡胶油封(HG4-339-66)孔用YX型密封圈(JB/ZQ4264-86)轴用YX型密封圈(JB/ZQ4265-86)轴用YQ型密封圈(JB/ZQ4604-86)孔用YQ型密封圈(JB/ZQ4603-86)孔用聚氨脂密封圈(YxD) JB/ZQ4264-86 (Q/ZB248-77) 轴用聚氨脂密封圈(Yxd)JB/ZQ4264-86 (Q/ZB248-77) Z形橡胶密封圈JB/ZQ4075-97防尘圈(JB/ZQ4507-86)气缸用密封圈(JB/T 6657-93)VD形橡胶密封圈JB/T 6994-93)U形内骨架橡胶密封圈(JB/T 6997-93)橡胶波纹管机械密封(JB/T6616-1991)深沟球轴承用骨架式橡胶密封圈(JB/T6639-1991)J形真空用橡胶密封圈(JB/T1090-1991)JO形真空用橡胶密封圈(JB/T1091-1991)起重机橡胶缓冲器(JB/T8110.2-1999)组合密封垫圈(JB982-77)紫铜垫JB1002防尘聚氨脂密封圈(YxJ)薄型防尘聚氨脂密封圈(JA)采用Q/ZQ4607-86标准QYd型聚氨脂密封圈JB/T6657-93UHS型轴孔通用密封圈(JIS)KYd型轴用聚氨脂密封圈农机标准DKB型外露骨聚氨脂密封圈UN型轴孔通用密封圈UHP型孔用密封圈UHR型轴用密封圈DH型防尘密封圈X形圈,星形圈孔用斯特封ISO7425/1轴用格来圈VA,VS,VL,VE形水封,密封圈活塞密封L2用高低唇和蕾形橡胶密封圈二石棉填料类~垫片类JB/T1712-1991石棉填料JB1712-75JB/T1713-1991填料垫(一)JB1713-75JB/T1716-1991填料垫(二)JB1716-75JB/T1717-1992阀门结构要素上密封座尺寸JB1717-75JB/T1718-1991垫片(一)JB1718-75JB/T1719-1991垫片(二)JB1719-75JB/T1720-1991垫片(三)JB1720-75JB/T1721-1991垫片(四)JB1721-75JB/T1747-1991填料压环JB1747-75JB/T5209-1991塑料填料JB1714-75 JB1715-75三透镜垫类JB/T2776-1992 PN16.0~32.0Mpa透镜垫JB2776-79JB/T2777-1992 PN16.0~32.0Mpa无孔透镜垫JB2777-79四金属缠绕垫类柔性石墨类八角垫,金属环垫`四氟垫标准GB4622.1-93缠绕垫片GB4622.2-93缠绕垫片GB4622.2-93缠绕垫片GB/T13404-92聚四氟乙烯包复垫片JB4705-92缠绕垫片HG20606-97非金属平垫片HG20607-97聚四氟乙烯包覆垫片HG20608-97柔性石墨复合垫片HG20609-97金属包覆垫片HG20610-97缠绕垫片HG20611-97齿形组合垫HG20612-97金属环垫HG20630-97金属包覆垫片HG20631-97缠绕垫片HG20632-97齿形组合垫HG20633-97金属环垫SH3402-96聚四氟乙烯包覆垫-SH3407-96缠绕垫片。
密封件标准大全
橡胶xx制品标准大全,一、橡胶类~聚胺脂类中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
$ j5 u:b8 [3 P2 U \“O”型橡胶密封圈(GB3452.1-92)“O”型橡胶密封圈(JB/ZQ 4224-97)# m$ g y3 m* u" O' Q* p“O”型橡胶密封圈(GB1235-76)O型橡胶密封圈(GB3452-E. \:R* V0 E3 ^5 ]骨架式橡胶油封(HG4-692-67)j' G# O$ {/ aL型橡胶密封圈(HG4-331-66)J型橡胶密封圈(HG4-332-66)Y型橡胶密封圈(HG4-333-66)J型无骨架橡胶油封(HG4-338-66)U型无骨架橡胶油封(HG4-339-66)- h! g3 i- \3 d' sU型夹织物橡胶密封圈(HG4-336-66), z9 k Q. y$ x( a4 V" U+ K) p( K橡胶防尘密封圈(GB/T橡胶弹性套(GB/T4323-84)聚胺脂类z形油封JB/ZQ4075-973 x# f" n3 ?3 A7 y% B孔用YX型密封圈(JB/ZQ4264-86)橡胶技术网% M) ? A:q5 H5 }- _$ Y+ F! e防尘圈(JB/ZQ4507-86)单向xx橡胶xx圈(GB10708.1-89)橡胶技术网4 h P8 A1 d' L9 d) F3 [橡胶防尘密封圈(GB孔用Yx形密封圈(JB/ZQ 4264-97)气缸用密封圈(JB/T 6657-93)" O* q2 }0 {$ T" V1 \; X旋转轴唇形密封圈(GB/T9877.1-88)VD形橡胶密封圈JB/T 6994-93)U形内骨架橡胶密封圈(JB/T 6997-93)J形无骨架橡胶油封(HG4-338-66)% Z( o9 {" K! x2 m0 m8 a% I旋转轴唇形密封圈基本尺寸和公差(GBl3871-92)往复运动橡胶密封圈外观质量(GB/T15325-94)橡胶技术网#W7e.\7t9d+n9f7Y0 s+ ~旋转轴唇形密封圈外观质量(GB/T15326-94)# t, g3 T) M, D5 P& [(一)JB1713-75JB/T1716-1991填料垫(二)JB1716-75(一)JB1718-75JB/T1719-1991垫片(二)JB1719-75JB/T1720-1991垫片(三)JB1720-75JB/T1721-1991垫片JB/T1747-1991填料压环JB1747-75JB/T5209-1991塑料填料JB1714-75 JB1715-75! R" j/ m! t5 G) o。
密封圈及其沟槽尺寸选用标准
密封圈及其沟槽尺寸选用标准
密封圈及其沟槽尺寸选用的标准可以根据具体的应用需求和行业标准进行选择。
以下是一些常用的标准:
1. O形圈:O形圈的尺寸通常按照国际标准ISO 3601/1或美国标准AS 568进行选用。
这些标准包含了各种尺寸的O形圈的直径、截面厚度和材料等参数。
2. X形圈:X形圈的尺寸通常按照国际标准ISO 6149进行选用。
这个标准定义了X形圈的垂直截面尺寸和配套的螺纹尺寸。
3. 方形密封圈:方形密封圈的尺寸通常按照国际标准ISO 3601/2进行选用。
这个标准定义了方形密封圈的边长、截面厚度和材料等参数。
4. V形密封圈:V形密封圈的尺寸可以按照国际标准ISO / DIN 6194进行选用。
这个标准定义了V形密封圈的直径、截面厚度和材料等参数。
5. 其他特殊密封圈及沟槽:对于一些特殊的密封圈和沟槽,可以参考行业标准或制造商提供的技术资料进行选用。
需要注意的是,选用密封圈及其沟槽尺寸时,还需要考虑实际工作环境的要求,例如压力、温度、介质等,以确保密封件的性能和可靠性。
密封圈国标
密封圈国标密封圈是一种广泛应用于各种机械设备中的密封元件,其作用是在机械运转过程中防止液体、气体、粉尘等物质的泄漏。
密封圈的质量对机械设备的正常运转和寿命有着重要的影响。
为了确保密封圈的质量和性能,国家对密封圈的生产和使用制定了一系列的标准和规范,其中最重要的就是密封圈国标。
密封圈国标是针对国内密封圈行业的生产、销售和使用制定的一套统一的标准和规范。
密封圈国标分为多个部分,其中最为重要的是GB/T 3452.1-2018《密封圈》标准。
该标准规定了密封圈的分类、尺寸、材料、性能、检验、试验等方面的要求,对于保证密封圈的质量和性能具有重要的意义。
首先,密封圈国标规定了密封圈的分类。
根据其用途和形状,密封圈可以分为O型圈、U型圈、V型圈、Y型圈、骨架油封等多种类型。
不同类型的密封圈适用于不同的机械设备和工作环境,因此在选择和使用密封圈时需要根据实际情况进行合理的选择。
其次,密封圈国标规定了密封圈的尺寸。
密封圈的尺寸是根据其内径、外径和厚度等参数确定的,不同类型的密封圈具有不同的尺寸范围。
在生产和使用密封圈时,需要按照相应的标准和规范进行尺寸的测量和检验,以确保密封圈的尺寸符合要求。
第三,密封圈国标规定了密封圈的材料。
密封圈的材料主要包括橡胶、塑料、金属等多种材料,不同类型的密封圈需要选用不同的材料。
在生产和使用密封圈时,需要根据实际情况和要求选择合适的材料,并按照相应的标准和规范进行材料的检验和质量控制。
第四,密封圈国标规定了密封圈的性能。
密封圈的性能包括密封性能、耐热性、耐油性、耐腐蚀性等多个方面。
在生产和使用密封圈时,需要按照相应的标准和规范进行性能的检验和测试,以确保密封圈具有良好的性能和可靠的密封效果。
最后,密封圈国标规定了密封圈的检验和试验。
在生产和使用密封圈时,需要进行密封圈的检验和试验,以确保密封圈的质量和性能符合要求。
检验和试验的内容包括尺寸检验、外观检验、物理性能测试、化学性能测试等多个方面。
密封圈规格型号大全
密封圈规格型号大全密封圈是一种常见的机械密封元件,广泛应用于各种机械设备中,用于防止液体、气体、粉末等介质的泄漏。
密封圈的规格型号种类繁多,不同的机械设备需要使用不同规格型号的密封圈,以确保其密封性能和使用寿命。
本文将为大家介绍密封圈的规格型号大全,希望能对大家的工作和生活有所帮助。
1. O型圈。
O型圈是一种圆形的密封圈,其截面呈圆形,被广泛应用于静态密封和动态密封中。
O型圈的规格型号通常以直径和截面直径为单位,常见的规格有,102、152.5、203等。
O型圈适用于各种密封场合,具有安装方便、密封可靠等特点。
2. Y型圈。
Y型圈是一种特殊结构的密封圈,其截面呈Y形,适用于高压密封场合。
Y型圈的规格型号通常以直径和截面直径为单位,常见的规格有,254、305、406等。
Y型圈具有耐高压、耐磨损等特点,适用于液压设备、高压管路等场合。
3. 方圈。
方圈是一种截面呈方形的密封圈,适用于各种密封场合。
方圈的规格型号通常以边长和截面直径为单位,常见的规格有,20203、30304、40405等。
方圈具有密封性能好、耐高温等特点,适用于高温密封场合。
4. V型圈。
V型圈是一种截面呈V形的密封圈,适用于轴向密封场合。
V型圈的规格型号通常以直径和截面直径为单位,常见的规格有,203、254、305等。
V型圈具有密封性能好、耐磨损等特点,适用于各种轴向密封场合。
5. U型圈。
U型圈是一种截面呈U形的密封圈,适用于各种密封场合。
U型圈的规格型号通常以直径和截面直径为单位,常见的规格有,255、306、408等。
U型圈具有耐油、耐磨损等特点,适用于各种密封场合。
6. 梅花圈。
梅花圈是一种特殊结构的密封圈,其截面呈梅花形,适用于高温高压密封场合。
梅花圈的规格型号通常以直径和截面直径为单位,常见的规格有,305、406、508等。
梅花圈具有耐高温、耐高压等特点,适用于锅炉、换热器等设备的密封。
以上就是密封圈的规格型号大全,不同的密封圈适用于不同的密封场合,选择合适的规格型号对于机械设备的密封性能至关重要。
密封圈防护等级
密封圈防护等级密封圈是一种用于防护和密封的装置,它的防护等级决定了其在不同环境条件下的适用范围和性能。
密封圈的防护等级通常由国际标准化组织(ISO)或其他相关标准制定机构确定,以确保其在各种应用领域中的可靠性和安全性。
一、IP等级IP等级是一种广泛应用于电子产品和工业设备中的防护等级标准。
它由IP代码组成,其中第一个数字表示防尘等级,第二个数字表示防水等级。
例如,IP67表示密封圈具有完全防尘和在1米深的水中浸泡30分钟不受损的能力。
这种防护等级的密封圈通常用于户外电子设备、汽车配件等领域。
二、NEMA等级NEMA等级是美国国家电气制造商协会(NEMA)制定的一种防护等级标准。
它通过数字代码来表示密封圈的防护等级,其中包括了防尘、防水、耐腐蚀等特性。
例如,NEMA 4X表示密封圈具有防尘、防水和耐腐蚀能力,适用于恶劣的工业环境。
三、UL等级UL等级是美国安全实验室(UL)制定的一种安全认证标准。
它包括了密封圈的防火等级、耐高温等级等多个方面。
UL等级的密封圈通常用于建筑、电气设备等领域,以确保其在火灾等紧急情况下的可靠性和安全性。
四、食品级防护等级食品级防护等级是一种特殊的防护等级,适用于与食品接触的密封圈。
它通常由食品安全标准制定机构确定,以确保密封圈不会对食品产生污染和危害。
食品级防护等级的密封圈广泛应用于食品加工和生产等领域。
五、医疗级防护等级医疗级防护等级适用于与医疗设备和器械接触的密封圈。
它的要求更为严格,需要具备耐高温、耐腐蚀、防污染等特性,以确保密封圈在医疗环境中的安全性和可靠性。
医疗级防护等级的密封圈广泛应用于医院、实验室等领域。
六、化学品防护等级化学品防护等级适用于与化学品接触的密封圈。
它要求密封圈具备耐化学腐蚀、耐高温等特性,以确保其在化学品环境中的可靠性和安全性。
化学品防护等级的密封圈广泛应用于化工、制药等领域。
总结起来,密封圈的防护等级是衡量其性能和适用范围的重要标准。
不同的防护等级适用于不同的应用领域,例如IP等级适用于户外电子设备,NEMA等级适用于工业设备,UL等级适用于建筑和电气设备等。
密封圈规格型号大全
密封圈规格型号大全密封圈是一种常见的密封元件,广泛应用于机械设备、汽车、航空航天、化工等领域。
它的作用是防止液体或气体泄漏,保护机械设备的正常运行。
密封圈的规格型号种类繁多,不同的设备需要选择适合的密封圈规格型号,以确保密封效果和使用寿命。
下面将介绍一些常见的密封圈规格型号,以便大家在选择和使用时能够更加方便和准确。
1. O型密封圈。
O型密封圈是最常见的一种密封圈,它的截面呈圆形,被广泛应用于静态密封和低压动态密封。
O型密封圈的规格型号通常用内径和横截面直径来表示,如,10×2、20×3等。
在选择O型密封圈时,需要根据密封圈的工作压力、工作温度、介质等条件来确定合适的规格型号。
2. Y型密封圈。
Y型密封圈是一种特殊的密封圈,其截面呈Y形,适用于高压密封和高速旋转密封。
Y型密封圈的规格型号一般用内径、横截面直径和厚度来表示,如,20×15×3。
在选择Y型密封圈时,需要考虑其耐压性能、耐磨性能和密封效果。
3. U型密封圈。
U型密封圈是一种用于活塞密封的密封元件,其截面呈U形。
U型密封圈的规格型号通常用内径、外径和厚度来表示,如,40×50×5。
在选择U型密封圈时,需要考虑其耐磨性能、耐高温性能和密封效果。
4. V型密封圈。
V型密封圈是一种用于轴密封的密封元件,其截面呈V形。
V型密封圈的规格型号通常用内径、外径和厚度来表示,如,30×40×6。
在选择V型密封圈时,需要考虑其耐油性能、耐高温性能和密封效果。
5. 非标密封圈。
除了常见的O型、Y型、U型、V型密封圈外,还有一些非标密封圈,其规格型号不固定,需要根据具体的使用要求来定制。
非标密封圈通常用于特殊的密封场合,如特殊介质、特殊温度、特殊压力等条件下的密封。
总之,密封圈的规格型号种类繁多,选择合适的规格型号对于保证密封效果和使用寿命至关重要。
在选择密封圈时,需要充分考虑设备的工作条件、工作环境和介质特性,以确保选择到合适的密封圈规格型号。
O型圈密封圈的选用
O型圈密封圈的选用 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】O形密封圈的选用一、概述特点:O形密封圈由于它制造费用低及使用方便,因而被广泛应用在各种动、静密封场合。
标准:大部分国家对O形密封圈都制定系列产品标准,其中美国标准(AS 568)、日本标准(JIS B 2401)、国际标准(ISO 3601/1)较为通用。
O型圈标准一览表表1标准O型圈截面直径W美国标准 AS 568英国标准 BS 1516日本标准 JIS B 2401国际标准 ISO 3601/1德国标准 DIN 3771/1中国标准 GB优先的米制尺寸美国标准AS 568(900系列)密封机理:O形密封圈是一种自动双向作用密封元件。
安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。
它随系统压力的提高而增大。
性能参数:静态密封动态密封工作压力无挡圈时,最高可达20MPa;有挡圈时,最高可达40MPa;用特殊挡圈时,最高可达200MPa。
无挡圈时,最高可达5MPa;有挡圈时,较高压力。
运动速度最大往复速度可达0.5m/s,最大旋转速度可达2.0m/s。
温度一般场合:-30℃~+110℃;特殊橡胶:-60℃~+250℃;旋转场合:-30℃~+80℃介质见《橡胶密封件原料特性表》。
二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时,首先要考虑与工作介质的相容性。
还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。
若用在旋转场合,须考虑由于摩擦热引起的温升。
不同的密封件材料,其物理性能和化学性能都不一样,见《橡胶密封件原料特性表》。
2、密封形式按负载类型可分为静密封和动密封;按密封用途可分为孔用密封、轴用密封和旋转轴密封;按其安装形式又可分为径向安装和轴向安装。
径向安装时,对于轴用密封,应使O形圈内径和被密封直径d2间的偏差尽可能地小;对于孔用密封,应使其内径等于或略小于沟槽的直径d1。
密封圈规格表 (3)
密封圈规格表1. 引言本文档旨在提供密封圈的相关规格表。
密封圈是一种用于防止液体或气体泄漏的关键零部件。
本文档将列出常见的密封圈类型、尺寸规格以及适用的应用领域。
2. 密封圈类型以下是常见的密封圈类型:•O 型圈:O 型圈是最常见和通用的密封圈类型。
它具有环形断面,可用于静态和动态应用。
O 型圈使用范围广泛,适用于各种工业领域。
•V 型圈:V 型圈具有V形断面,可提供更好的密封性能。
它通常用于高压应用或液体密封。
•U 型圈:U 型圈也被称为方形密封圈,具有U形断面。
U 型圈通常用于液体和气体密封。
•X 型圈:X 型圈由两个O 型圈交叉形成,可提供双重密封效果。
它通常用于高压和高温应用。
•螺旋密封圈:螺旋密封圈由金属螺旋和填料组成。
它具有良好的耐压性和耐磨性,适用于高温和高压应用。
3. 密封圈尺寸规格以下是一些常见的密封圈尺寸规格示例:3.1 O 型圈尺寸规格尺寸 (内径 x 截面直径)公差5 x 2±0.110 x 3±0.115 x 4±0.120 x 5±0.125 x 6±0.13.2 V 型圈尺寸规格尺寸 (内径 x 截面直径)公差5 x 2±0.1 10 x 3±0.1 15 x 4±0.1 20 x 5±0.1 25 x 6±0.13.3 U 型圈尺寸规格尺寸 (内径 x 截面直径)公差5 x 2±0.1 10 x 3±0.1 15 x 4±0.1 20 x 5±0.1 25 x 6±0.13.4 X 型圈尺寸规格尺寸 (内径 x 截面直径)公差5 x 2±0.110 x 3±0.1 15 x 4±0.1 20 x 5±0.1 25 x 6±0.13.5 螺旋密封圈尺寸规格尺寸 (内径 x 外径 x 高度)公差5 x 10 x 2±0.1 10 x 15 x 3±0.1 15 x 20 x 4±0.1 20 x 25 x 5±0.125 x 30 x 6±0.14. 密封圈应用领域密封圈广泛应用于以下领域:•汽车工业:用于发动机、传动系统和制动系统的密封。
o型橡胶密封圈国家标准
密 封 圈 根据GB/T1235-1976 图册 53 页审核:实施日期:2008.07.01密 封 圈根据GB/T1235-1976图册 54 页表1(续)实际内径 实际内径 公称 外径 D 1公称内径 dd 1偏差断面直径do公称外径D 1公称 内径 dd 1偏差断面直径 do◣145140 139.5 155 145 144.4◣150145 144.5 160 150 149.4 ◣155150 149.5 165 155 154.3±0.50 ◣160155 154.5 ◣170160 159.3 ◣165160 159.5 ±0.50 3.1+0.12-0.10◣175165 164.3 28 22 21.6 ◣180170 169.3 30 24 23.6 ◣185175 174.3 31 25 24.6 ◣190180 179.3 32 26 25.6 ◣195185 184.3 34 28 27.6 ◣200190 189.3 35 29 28.6 ◣205195 194.3 36 30 29.6 ◣210200 199.3 38 32 31.6 ◣220210 209.3 40 34 33.6 ◣230220 219.3 41 35 34.6 ◣240230 229.3 42 36 35.6 ◣250240 239.3 ±0.80 44 38 37.6 ◣260250 249.3 45 39 38.6 ◣270260 259.3 46 40 39.6 ◣280270 269.3 48 42 41.6 ◣290280 279.3 50 44 43.6 ◣300290 289.3 ±1.0 5.7+0.16-0.1451 45 44.6 170 155 154.1 54 48 47.6 175 160 159.1 55 49 48.6 180 165 164.1 56 50 49.6 ±0.20 3.5+0.13-0.11185 170 169.1 (50) 40 39.4 190 175 174.1 (55) 45 44.4 195 180 179.1 60 50 49.4 200 185 184.1 63 53 52.4 205 190 189.1 65 55 54.4 210 195 194.170 60 59.4 215 200 199.1 73 63 62.4 220 205 204.1 75 65 64.4225 210 209.1 80 70 69.4 230 215 214.1 85 75 74.4 235 220 219.1 90 80 79.4 240 225 224.1 95 85 84.4 245 230 229.1 100 90 89.4 250 235 234.1 105 95 94.4 255 240 239.1 ±0.80110 100 99.4 260 245 244.1 115 105 104.4 ±0.40265 250 249.1 120 110 109.4 275 260 259.1 125 115 114.4 280 265 264.1 130 120 119.4 290 275 274.1 135 125 124.4 295 280 279.1 140 130 129.4 300 285 284.1 145 135 134.4 305 290 289.1 150 140 139.4 ±0.50 5.7+0.16-0.14315 300 299.3±1.0 8.6+0.18-0.16密 封 圈根据GB/T1235-1976图册 55 页表1(续)实际内径 实际内径 公称 外径 D 1公称 内径 dd 1偏差断面直径do公称外径D 1公称 内径 dd 1偏差断面直径 do320 305 304.3 390 375 374.3330 315 314.3 395 380 379.3 ±1.0335 320 319.3 400 385 384.3 350 335 334.3 415 400 399.3 355 340 339.3 420 405 404.3 360 345 344.3 450 435 434.3 370 355 354.3 480 465 464.3 375 360 359.3 500 485 484.3 380 365 364.3±1.0 8.6+0.18-0.16±1.3 8.6+0.18-0.16注1:带“◣”者不推荐用于运动密封。
YX形密封圈标准及J形防尘圈标准
XHL-01-98 YX形孔用密封圈产品用途:本标准广泛用于各种活塞式液压—油缸,在往复运动中起到良好的密封作用。
工作压力:≤32MPa工作温度:热塑型(TPU):-40~+85℃浇注型(CPU):-40~+120℃工作介质:液压油、乳化液、空气产品硬度:85A±5材质:聚氨酯(TPU)、聚氨酯(CPU)、橡胶标准来源:JB/ZQ4264-87(Q/ZB248-77)产品特点:结构简单、截面小、安装方便、耐油耐磨标记示例:D=45mm的YX形密封圈标记:YXD45XHL-02-98 YX形轴用密封圈产品用途:本标准广泛用于各种活塞式液压—油缸,在往复运动中起到良好的密封作用。
工作压力:≤32MPa工作温度:热塑型(TPU):-40~+85℃浇注型(CPU):-40~+120℃工作介质:液压油、乳化液、空气产品硬度:85A±5材质:聚氨酯(TPU)、聚氨酯(CPU)、橡胶标准来源:JB/ZQ4265-86(Q/ZB249-77)产品特点:结构简单、截面小、安装方便、耐油、耐磨标记示例:D=45mm的YX形密封圈标记:YXd45XHL-10-98 J形无骨架防尘圈产品用途:本标准适用于液压-油缸、气动-气缸,往复运动的活塞杆外露处起刮尘作用。
工作压力:≤32MPa工作温度:热塑型(TPU):-40~+85℃浇注型(CPU):-40~+120℃工作介质:液压油、乳化液、空气产品硬度:85A±5材质:聚氨酯(TPU)、聚氨酯(CPU)、橡胶标准来源:Q/ZB336-77产品特点:结构简单、截面小、安装方便、耐油、耐磨标记示例:d=50mm的J形无骨架防尘圈标记:J50。
