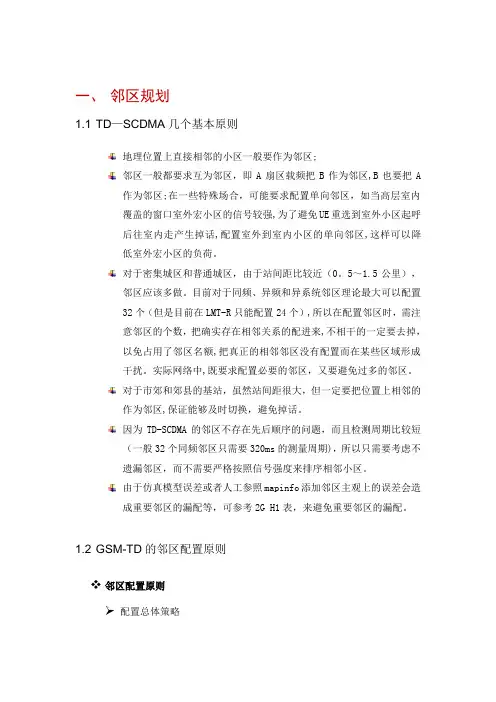

TD邻区频点扰码规划指导手册
一、邻区规划1.1 TD—SCDMA几个基本原则地理位置上直接相邻的小区一般要作为邻区;邻区一般都要求互为邻区，即A扇区载频把B作为邻区,B也要把A作为邻区;在一些特殊场合，可能要求配置单向邻区，如当高层室内覆盖的窗口室外宏小区的信号较强,为了避免UE重选到室外小区起呼后往室内走产生掉话,配置室外到室内小区的单向邻区,这样可以降低室外宏小区的负荷。
对于密集城区和普通城区，由于站间距比较近（0。
5～1.5公里），邻区应该多做。
目前对于同频、异频和异系统邻区理论最大可以配置32个（但是目前在LMT-R只能配置24个）,所以在配置邻区时，需注意邻区的个数，把确实存在相邻关系的配进来,不相干的一定要去掉，以免占用了邻区名额,把真正的相邻邻区没有配置而在某些区域形成干扰。
实际网络中,既要求配置必要的邻区，又要避免过多的邻区。
对于市郊和郊县的基站，虽然站间距很大，但一定要把位置上相邻的作为邻区,保证能够及时切换，避免掉话。
因为TD-SCDMA的邻区不存在先后顺序的问题，而且检测周期比较短（一般32个同频邻区只需要320ms的测量周期)，所以只需要考虑不遗漏邻区，而不需要严格按照信号强度来排序相邻小区。
由于仿真模型误差或者人工参照mapinfo添加邻区主观上的误差会造成重要邻区的漏配等，可参考2G H1表，来避免重要邻区的漏配。
1.2 GSM-TD的邻区配置原则❖邻区配置原则➢配置总体策略1)TD—GSM网络同PLMN2)空闲状态•用户优先驻留TD网•TD<—>GSM双向重选3)连接状态•CS业务进行TD—〉GSM单向切换,挂机后通过小区重选返回TD 网络•PS业务进行TD<—〉GSM双向重选➢TD－>GSM相邻小区配置规则建议邻区数量控制在6个以内；➢GSM－>TD相邻小区配置规则目前23G操作策略为CS单向切换(TD->GSM）,IDLE/PS双向重选。
通话过程中发生TD—>G网切换在通话结束后UE若检测到TD网络,则尽快发起由G网到T网的重选。
中国移动TD-LTE室分天线规范V1[1]20(征求意见稿)
![中国移动TD-LTE室分天线规范V1[1]20(征求意见稿)](https://img.taocdn.com/s3/m/d2bd01eab9f3f90f76c61bf9.png)
中国移动通信企业标准 T D -L T E 室内分布系统天线设备规范 T D -L T E A n t e n n a D e v i c e S p e c i f i c a t i o n F o r I n d o o r D i s t r i b u t e d s y s t e m版本号： V 1.2.0中国移动通信有限公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (3)4双极化室内分布系统天线的结构和原理 (3)4.1双极化室内分布系统天线的结构 (3)4.2双极化室内分布系统天线的原理 (3)4.3双极化室内分布系统天线支持的频段 (4)4.4双极化室内分布系统天线的分类 (4)5电气性能要求 (4)6机械性能要求 (6)6.1馈电端口设计要求 (6)6.2其它机械指标要求 (7)6.3环境条件要求 (7)7电性能和环境测试要求 (7)7.1电性能测试要求 (7)7.1.1增益测量 (8)7.1.2方向图圆度（全向天线）、半功率波束宽度、前后比、副瓣电平的测量 (9)7.1.3驻波比测量 (10)7.1.4隔离度测量 (12)7.2环境测试要求 (13)8检测、标志、包装、运输、贮存 (14)8.1检验规则 (14)8.1.1型式检验 (14)8.1.2出厂检验 (15)8.2标志、包装、运输、贮存 (15)8.2.1标志 (15)8.2.2包装 (16)8.2.3运输 (16)8.2.4贮存 (16)。
无线网优参数集(TD)-通用参数-v1.0
中国移动网络管理技术规范 无线网络优化平台数据需求规范T D -S C D M A 无线参数部分（通用参数分册）版本号：V 1.02009-03-02发布 2009-03-02实施NM-TS-2009-003目录1范围 (1)2规范性引用文件 (1)3缩略语 (1)4网络标识参数 (1)5系统功能参数 (3)5.1接入控制 (3)5.2寻呼 (3)5.3UE状态迁移 (3)5.4参数汇总 (4)62G/3G互操作参数 (7)6.1原理描述 (7)6.2参数汇总 (9)7无线资源管理参数 (9)7.1功率配置 (9)7.1.1原理描述 (9)7.1.2参数汇总 (9)7.2功率控制 (10)7.2.1原理描述 (10)7.2.2参数汇总 (11)7.3小区选择与重选 (11)7.3.1小区选择原理 (11)7.3.2小区重选原理 (12)7.3.3参数汇总 (13)7.4切换控制 (13)7.4.1原理描述 (13)7.4.2参数汇总 (14)7.5动态信道分配 (15)7.6负荷控制 (15)8编制历史 (15)前言本规范从TD-SCDMA无线网络优化的角度给出了TD-SCDMA无线网络优化的通用参数集，参数的依据为3GPP规范、各个厂家公司的技术文档和用户操作手册。
本规范选择了各厂家都具备的TD-SCDMA 无线网络优化功能的相关原理进行了说明，并对相关的参数进行了汇总和解释，不过对于参数的详细分析和说明请参考各厂家参数集分册。
本规范主要包括以下几方面内容：TD-SCDMA系统中网络标识参数、系统功能参数、2G/3G互操作参数、无线资源管理参数等。
本规范由中国移动通信有限公司网络部提出并归口。
本规范由规范归口部门负责解释。
本规范起草单位：中国移动通信集团设计院有限公司、中国移动通信集团网络部本规范主要起草人：周胜、方波、李健、李冶文本规范的发布范围：省公司设备商集成商1范围本标准规定了，供中国移动内部和厂商共同使用；适用于TD-SCDMA网优相关工作。
234G互操作参数设置规范v1
234G互操作参数设置规范v12/3G互操作参数设置规范v1一、2/3G互操作参数配置总体原则（两条）1、原则1：2/3G互操作重点参数应设置在合理范围内按集团要求，进一步实施数据业务优先驻留TD策略，优化PS切换参数，提高TD用户数据业务使用感知，各项重点参数设置不符合设定范围的特殊小区比例均应小于5%。
2、原则2：要避免频繁的2/3G重选/切换（1）减少乒乓重选的措施：TDD_Qoffset-( Qrxlevmin＋Ssearch,RAT)=GAP，建议GAP大于等于4dB，具体取值根据不同场景TD信号的波动情况而定，波动较大时，该值可以相应提高。
说明：目前一般2G侧TDD_Qoffset=-90dBm，则空闲态异系统T->G重选门限( Qrxlevmin＋Ssearch,RAT)设置应小于-94dBm。
（2）由于连接态下，PS域（包括H业务）可以双向重选/切换，为减少乒乓采取的措施如下：TDD_Qoffset-(TUsed-H3a/2)=GAP，建议GAP大于等于4dB，具体取值根据不同场景TD 信号的波动情况而定，波动较大时，该值可以相应提高）说明：这个关系主要是为了避免PS域（包括H业务）的双向频繁重选/切换。
二、按场景设置2/3G互操作参数1、场景分类（四类主要场景+2类特殊场景）2、分场景的参数值推荐3、TD覆盖边缘小区参数设置4、TD高速路小区参数设置2G/3G互操作优化指导书一、互操作概述现有的GSM/GPRS网络的覆盖已经比较完备，TD网络与完善的GSM/GPRS网络相比还存在一些弱覆盖问题。
为了提高用户的使用满意度，GSM/GPRS和TD-SCDMA网络之间需进行互操作。
2G/3G互操作主要包括以下几部分内容：λ TD到GSM小区重选λ GSM到TD小区重选λ CS业务TD到GSM的切换λ PS业务TD到GSM的切换目前2G/3G互操作的总体策略：在兼顾用户感受的情况下，使TD用户尽可能使用TD网络资源,从而能体验到3G业务的高速下载。
6、中国移动网络设备维护手册-TD基站-华为(-V1)
中国移动网络设备维护手册之阿布丰王创作-TD基站-华为（2011-V1）中国移动通信集团网络部目录第1章例行维护概述41.1 例行维护的目的41.2 例行维护的方法41.3 例行维护的注意事项41.3.1 维护人员要求41.3.2 设备把持要求41.3.3 把持权限管理51.3.4 维护经常使用工具仪表51.3.5 数据维护要求51.3.6 用户资料51.3.7 故障上报6第2章例行维护项目把持说明7 2.1 机柜电源检查72.2 风扇检查82.3 单板运行情况检查82.4 射频线缆连接情况检查92.5 接地线缆连接情况检查92.6 设备清洁9第3章华为DNB6200上电下电要求11 3.1 DBBP530上电和下电113.1.1 DBBP530 上电113.1.2 DBBP530 下电123.2 RRU上电和下电123.2.1 RRU 上电123.2.2 RRU 下电13第4章经常使用板卡更换要求14第5章故障案例16第6章附录：华为DNB6200设备硬件结构256.1 DBBP530功能256.2 DBBP530 单板介绍266.3 RRU硬件和功能介绍276.3.1 RRU261276.3.2 RRU291286.3.3 RRU268306.3.4 RRU3158306.3.5 RRU3151326.3.6 RRU315234第1章例行维护概述1.1 例行维护的目的例行维护是指日常的周期性维护,其目的是保证设备处于最佳运行状态,满足业务运行的需求.NodeB的维护有以下任务：●保证设备的完好,保证设备的电气性能、机械性能、维护技术指标及各项服务指标符合标准.●迅速准确地排除各种通信故障,保证通信疏通.●确保全程全网的协作配合,共同保证联网运行质量.1.2 例行维护的方法维护依照周期长短,可以分为三类：●突发性维护●日健康检查（此条应为后台检查项目）●周期性健康检查周期性健康检查分为月维护、季度维护和半年维护.1.3 例行维护的注意事项1.3.1 维护人员要求健康检查的人员应该满足以下要求：●掌握TD-SCDMA系统无线网络的理论基础.●通过BBP530的把持维护培训.1.3.2 设备把持要求维护人员在进行设备把持时应注意下列事项：●维护人员在接触设备硬件时应该严格遵守《LCR5.0 NodeB站点维护指南》的内容.●维护人员在接触设备硬件时注意戴上防静电腕带和防静电手套.●禁止随意插拔、复位、启动、切换设备的把持行为.●禁止随意改动网管数据库数据.1.3.3 把持权限管理通常情况下,系统管理只允许设置一个管理员,网管权限、密码由管理员统一管理.应根据维护人员的级别分歧分配分歧的把持权限.登录服务器和客户真个密码应该按期更改.1.3.4 维护经常使用工具仪表●经常使用工具和辅助资料包括：防静电手环、压线钳、各式螺丝刀、斜口钳、夹线钳、剥线钳、镊子、扳手、卷尺、扎带及绝缘胶布.●经常使用仪表包括：功率计、SiteMaster、万用表、指南针、温度计、湿度计、地阻测试仪等●频率测试设备,包括频率源、频谱分析仪,以及相应的连接器、线缆.●笔记本电脑,网线1.3.5 数据维护要求对数据维护有如下要求：●对影响小区业务的把持,如数据同步、数据更改等,应选择低话务量时段进行.●重要数据修改前必需备份并做好记录,修改后观察一段时间（通常为一周）,确认设备运行正常后才华删除备份数据,如果发生异常须及时恢复.●各种数据库,特别是性能丈量和告警数据库要按时观察,当容量过年夜时应及时将旧数据备份并删除,防止呈现磁盘溢犯毛病.对占用年夜量维护网络带宽的把持,应该选择低话务量时段进行.●所有数据应按期备份.1.3.6 用户资料用户手册和维护软件等用户资料应在机房内妥善保管,以便健康检查时使用.1.3.7 故障上报维护人员发现故障时应尽快处置,遇到不能解决的重年夜故障应及时上报相关负责人,同时依照本手册附录表格详细记录故障处置过程.第2章例行维护项目把持说明2.1 机柜电源检查➢维护使用工具万用表➢检查方法使用万用表检查机柜顶部直流电源输入电压,检查电源线是否老化,晃动检查电源线连接是否紧固➢维护标准1）直流电源标称值：-48V允许摆荡范围：-57VDC~-40VDC2）直流电源线无老化现象3）线缆连接紧固➢异常处置1）如果直流电源异常,检查机房电源是否有告警,根据告警灯的含义和电源设备的使用说明进行故障排障.2）如果直流电源线老化,请更换.3）如果接头松动,请在做好平安防范办法的前提下进行紧固.2.2 风扇检查维护标准：风扇运行正常,无相关告警.检查方法：在LMT-B上无相关风扇告警上报,且风扇运转正常.在检查过程中,禁止用手去触摸风扇.异常处置：●在告警界面检查是否有活跃的风扇告警.如果有,请依照告警信息中指示的步伐处置.●检查风扇是否正常运行.●如果风扇故障,请依照第三章节中更换风扇的步伐进行更换.2.3 单板运行情况检查维护标准：模块运行正常,无相关告警.检查方法：检查单板状态指示灯正常,单板无告警呈现.注意事项：在检查过程中,需要携带防静电手腕；在插拔单板过程中,需要携带防静电手套.异常处置：●在告警界面检查是否有活跃的模块相关告警.如果有,请依照告警信息中指示的步伐处置.●观察机柜各模块面板上的指示灯状态,关于指示灯状态含义.●对故障模块,请依照第三章节中指示的步伐进行处置.2.4 射频线缆连接情况检查维护标准：射频电缆完好并连接牢固.检查方法：SMA扳手、力矩扳手等检查室内射频电缆是否完好、牢固.给RRU失落电后,在进行射频线缆的连接检查异常处置：●检查射频电缆是否有破损.如有破损,请及时更换.●检查相关接头连接是否牢固,如有松动,请用专用工具拧紧.2.5 接地线缆连接情况检查维护标准：所有电源及接地线的接头完好.检查方法：检查所有电源及接地线的接头是否有松动、腐蚀或老化等现象.注意事项：检查过程中,需要防止触碰其他线缆（电源线、光纤等）.异常处置：●如果发现存在松动现象,请用专用工具拧紧●如果存在腐蚀老化现象,请及时更换2.6 设备清洁维护标准：设备概况清洁、机框内部灰尘不得过多.检查方法：●观察设备概况是否存在污垢,腐蚀的情况●翻开机柜,观察内部灰尘情况注意事项：在清洁过程中,不要触碰到其他线缆（如电源线、光纤等）,以防引起事故.异常处置：●如果存在污垢,及时清洗●如果发现腐蚀情况,观察周围环境是否存在腐蚀源,及时采用防护办法●机柜内部灰尘过来,需要及时清洗第3章华为DNB6200上电下电要求3.1 DBBP530上电和下电DBBP530 上电时,需要检查各指示灯的状态；DBBP530 下电时,根据现场情况,可采用惯例下电或紧急下电.3.1.1 DBBP530 上电将DBBP530 的电源开关置为“ON”,根据指示灯状态判断DBBP530 的运行状况.前提条件确保 DBBP530采纳-48V DC输入时,外部输入电源电压应在-36V DC～-60V DC范围内.把持步伐步伐 1 翻开给 DBBP530供电的外部电源开关.步伐 2 将 DBBP530电源开关置为“ON”,给 DBBP530上电.步伐 3 检查 WMPT面板上“RUN”、“ALM”和“ACT”三个指示灯的状态,根据指示灯的状态进行下一步把持,指示灯各种状态的含义如表 3-1所示.a)表3-1 DBBP530 指示灯说明表步伐4 单板开始运行后,指示灯的状态会发生变动,根据指示灯的状态进行下一步把持,指示灯各种状态的含义如表3-2 所示.表3-2 单板上电后的指示灯说明表----结束3.1.2 DBBP530 下电DBBP530 下电分为“惯例下电”和“紧急下电”.前提条件步伐1 根据分歧的情况,选择惯例下电或紧急下电,分歧情况需要分歧的处置方式,如表3-3所示.表3-3 惯例下电和紧急下电的情况处置步伐2 先关闭DBBP530 的电源开关,再关闭控制DBBP530 电源的外部电源输入设备的开关.步伐3 先关闭控制DBBP530 电源的外部电源输入设备的开关,如果时间允许,再关闭DBBP530的电源开关.----结束3.2 RRU上电和下电维护RRU 时,需要对其进行上电和下电把持.上电时,需要根据特定的把持步伐和要求逐步上电；下电时,根据现场情况,对RRU 采用下电办法.3.2.1 RRU 上电上电时,请依照把持步伐为RRU 上电,需要检查各设备指示灯的状态.前提条件确保外部输入电源电压范围正常：当RRU 采纳-48V DC 输入时,外部输入电源电压应在-36V DC ～-60V DC 范围内.把持步伐步伐1 将给RRU 供电的外部电源开关翻开,给RRU 上电.步伐2 检查RRU 模块配线腔内指示灯的状态,各种状态的含义如表3-4 所示.表3-4 RRU 指示灯说明表步伐3 RRU 指示灯状态正常,进行下一步把持,情况处置如表3-4.表3-4 RRU 情况处置说明表----结束3.2.2 RRU 下电在某些特殊场所（例如设备搬场、可预知的区域性停电）或在机房发生火灾、烟雾、水浸等紧急情况下,需要将RRU 下电.把持步伐步伐1 RRU 下电方法：关闭控制RRU 电源的外部电源输入设备开关.----结束第4章经常使用板卡更换要求当DBBP530 单板或模块呈现故障时,需要对故障板件进行更换把持.1．工具防静电环一字螺丝刀2．更换前的准备(1)通过故障观察和分析,确定模块故障,并确认是否需要更换.(2)确定备件功能完好,而且型号与故障模块一致.(3)准备防静电袋、防潮袋和纸箱,并准备若干标签,以作标识表记标帜用.3．更换步伐步伐1 戴上防静电腕带和防静电手套.步伐2 装配故障单板/模块.●记录并装配故障单板/模块上的线缆.●拧松故障单板/模块面板两真个螺栓.●若单板有拉手条扳手,先将拉手条扳手扳起,从槽位里抽出故障单板；若无拉手条●扳手,直接抽出单板或模块.●将故障单板/模块放入防静电袋中.说明DBBP530 支持单板的热插拔.步伐3 装置新的单板/模块.●将新单板/模块装入原故障单板/模块所在的槽位,平推进入.●按下拉手条扳手,拧紧新单板/模块面板两真个螺栓.●若面板上需要装置线缆,根据记录的线缆装置位置装置新单板/模块面板上的线缆.步伐4 确认单板/模块运行状态是否正常.●正常状态下,单板的“RUN”指示灯1s 亮、1s 灭,“ALM”指示灯熄灭.●对主备用单板,如果单板处于主用状态,则“ACT”指示灯常亮；否则,“ACT”●指示灯熄灭.步伐5 确认是否有相关告警.●在LMT 上执行LST ALMAF 命令,查询单板的活动告警.●如果单板存在活动告警,则依照告警处置建议进行处置；如果没有告警,则执行步伐6.步伐6 激活单板BooTROM 或软件版本.●在LMT 上执行DSP BRDVER 命令,查询新单板/模块的BooTROM和软件版本是否正确.●如果软件版本不正确,执行ACT SOFTWARE 命令,重新激活单板/模块的BooTROM 或软件版本.第5章故障案例故障归类：载频类故障故障编号：JZ-NODEB-H-001设备名称：DNB6200故障描述：多个通道上报驻波和通道异常告警注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.检查fca_show_rru_info的串口日志,初始化驻波检测是正常的VSWR ICT: 1.27 (1.42) 1.27 (1.43) 1.26 (1.40)1.36 (1.64) 1.27 (1.41) 1.27 (1.41) 1.25 (1.38)1.25 (1.39)VSWR PCT: 0.00 (0.00) 0.00 (0.00) 0.00 (0.00)0.00 (0.00) 0.00 (0.00) 0.00 (0.00) 0.00 (0.00)0.00 (0.00)2.检查串口日志的LOOP POWER ICT是闭环功率的初始检测值,即各个通道在两个频段的下行和上行功率的初始检测值LOOP POWER ICT:2 2 -38 -393 3 -39 -390 0 -41 -413 3 -39 -392 2 -39 -394 3 -37 -383 3 -39 -393 3 -39 -393.对3158RRU,TX功率初始检测正常值为10,RX功率为-30,4.上面所有通道与标准值无论收发的差值均在7~11左右,且收和发送方向的差值均比正常值小,8个通道同时故障的概率还是比力低的,初步判断是校准通道的馈线有故障或者校准馈线接到了正常的通道上.故障归类：载频类故障故障编号：JZ-NODEB-H-002设备名称：DNB6200故障描述：RRU状态不成用问题定位注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.首先通过LMT-B检查BBI状态是否正常,如果连接RRU的BBI状态欠好,RRU的状态也不会正常.然后检查是否有光口断链告警（包括BBI下行光口断链和RRU下行光口断链）.如果有,则依照告警中的定位信息,先检查光纤连接的稳定性.排查时,先通过LMTB上的DSP OPINFO命令查询并记录BBI与RRU连接所用光口的接收功率,判断是否接收功率过小,然后可以使用调换光模块和调换光纤的方法判断原因.2.如果没有光口告警,则需要工程上排查一下该RRU的版本和升级状态,尤其是在该站点升级前后的时期；在RRU近端观察并记录指示灯情况,5分钟即可,如果亮灯现象是循环呈现的,记录一个循环即可.3.如果远程已无法把持RRU,则需要检验考试近端失落电复位该RRU,使RRU重新启动.4.如果失落电复位不起作用,则需要近端连接串口线检查并记录该RRU的运行状态,并联系华为400热线分析；5.如果站点RRU无法近端连接串口,则需要暂时更换RRU解决.排查过程注意保管记录,需要时可联系华为400热线做判定.故障归类：载频类故障故障编号：JZ-NODEB-H-003设备名称：DNB6200故障描述：电源相关告警问题定位注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.RRU上报防雷告警,说明RRU已经防雷失效,需要返修.2.单通道交流RRU,上报过欠压告警,检查AC的入口电压是否是在165Vac----275Vac之间,若不在,说明RRU的供电不正常,告警属于正常上报,若在要求以内,说明电源故障误告警.3.检查观察窗,所有指示灯都不亮,则说明RRU没有上电或是电源模块损坏,用万用表量测RRU入真个电压,检查电源的极性与RRU上的标示是否相同,直流电压是否36V---60V之间,交流电压在154～286V之间,如都OK,则电源模块损坏,需要更换整个RRU.4.若指示灯正常,RRU在输出功率时候反复复位,请检查RRU的供电电源能力是否满足设计要求.5.交流RRU261外壳有漏电现象,请查RRU的地线是否连接良好,RRU入口电源线是否正确连接,要求RRU输入端子对应接入L、N和PE呵护地线.故障归类：主控板类故障故障编号：JZ-NODEB-H-004设备名称：DNB6200故障描述：传输E1接口故障注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.近端维护台登录MPT单板；2.在DDF架将E1线缆向NodeB侧设置物理环回,检查每一路是否有E1环回告警（若有,单板硬件OK）；3.使用万用表测试E1线缆判断线路是否有电信号.这个方法需要谨慎,因为在配置文件没有正常配置或者E1端口没有配置的情况下该灯也是不会亮的,所以通过该方法判定之前需要确认如上两项的配置状态；4.单板下电,使用万用表丈量每路E1线缆接头的内芯和表皮电阻,如果阻值超越200ohm或开路,即判断单板损坏,需联系研发以确认是否要预约分析（注意！该问题是由于带电焊接E1线缆接头招致,请规范现场施工！）.携带工具和仪器：笔记本电脑（装置IPOP工具）、网线、万用表故障归类：主控板类故障故障编号：JZ-NODEB-H-005设备名称：DNB6200故障描述：远程维护链路中断注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.在NodeB侧检验考试近端登录基站,如果近端可以登录说明是传输或配置呈现了问题；2.远端检查RNC与NodeB的传输是否正常,可以通过向RNC和NodeB环回排查是否属于传输问题；3.如果排除传输问题,排查脚本配置是否有问题.故障归类：主控板类故障故障编号：JZ-NODEB-H-006设备名称：DNB6200故障描述：GPS天线开路问题注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.确认是否有烧黑的迹象,见下面图片位置：2.若有条件,用万用表丈量电压.3.丈量位置如下图,万用表的红黑针分别触到该接口的内芯和外壳.4.如果不是5V,而是0V,则可以确认是雷击招致单板损坏,请以F009预约返还给研发分析.故障归类：主控板类故障故障编号：JZ-NODEB-H-007设备名称：DNB6200故障描述：其它GPS故障问题处置注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.远程维护台上执行GPS查询、GPS自检等把持,检查状态；2.NodeB侧,拧下GPS馈线,使用万用表检查面板上射频头内芯电压是否为5V,若是,则单板硬件OK；3.若电压远低于5V或为0V,拔出单板,检查射频连接线接头是否插好；4.若判断接插良好,则联系研发人员定位,给出单板返还意见；携带工具和仪器：笔记本电脑（装置IPOP工具）、网线、万用表故障归类：基带处置板类故障故障编号：JZ-NODEB-H-008设备名称：DNB6200故障描述：BBU IR接口异常告警注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.远程检查是否存在相关告警：15010 BBU Ir光模块/电接口不在位告警, 15011 BBU Ir光接口异常告警；2.远程复位下级射频单位,判断告警是否恢复；3.近端检查Ir端口线缆的连接情况,重新插拔、倒换BBU和下级射频单位间的电接口线缆,判断是否故障随光纤倒换变动,如果线缆有明显折损则更换电接口线缆；4.近端更换下级射频单位.故障归类：基带处置板类故障故障编号：JZ-NODEB-H-009设备名称：DNB6200故障描述：单板心跳检测失败注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.远程检查是否存在相关告警： BBU IR接口异常告警.按IR接口异常告警的处置建议排除故障；2.排查IR光纤、对端RRU是否故障或者失落电；3.端更换故障单板,判断告警是否恢复,若无法恢复则可能需要联系华为400.4.近端拔出偏重新插紧故障单板所在框内的主控板.更换主控单板将招致基站业务完全中断,请在话务量较小时（如深夜）处置；5.近端更换故障单板所在框内的主控板.注：更换主控单板将招致基站业务完全中断,请在话务量较小时（如深夜）处置.故障归类：GPS干扰类故障故障编号：JZ-NODEB-H-010设备名称：DNB6200故障描述：GPS干扰问题注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.时钟源状态告警是由于GPS星卡搜星缺乏而发生.分析串口消息,确认主控板和星卡正常,现场更换主控板后告警仍会上报,排除主控板硬件故障.对GPS天馈进行排查,使用万用表测试室内避雷器和GPS蘑菇头接头处,发现电压均为5V,电压正常,说明天馈无问题.更换GPS天线后问题依旧.2.经过以上排查后,主要怀疑该问题是环境干扰招致,需要现场上站调整GPS天线装置位置,并协调频谱分析仪上站仔细排查附近是否存在干扰.3.使用频谱分析仪测试GPS天线接收到的信号中,在1.57542GHz +/-20MHz频段是否存在干扰.正常GPS信号频谱：正常GPS信号频谱可以看出,正常情况下在1.575GHz附近带宽为1M左右的频谱中没有明显的干扰谱线.频谱上显示GPS信号比环境噪声稍强.4.现场上站使用频谱仪测试情况如下：可以看出,在1.575GHz附近存在比力明显的干扰信号.故障归类：传输类故障故障编号：JZ-NODEB-H-011设备名称：DNB6200故障描述：E1/T1帧失步注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯.处置步伐：1.远程检查E1/T1配置,执行命令LST E1T1检查E1/T1配置是否与设计规划及传输调单一致；2.近端检查E1/T1传输线路连接情况,检查E1/T1传输线路连接是否正常,包括传输线路是否存在破损,强磁干扰等；3.近端检查本端E1/T1设备,联系传输网络维护人员,通过环回测试,检查本端E1/T1设备是否正常；4.近端检查与对端设备之间的E1/T1传输中继,联系传输网络维护人员,检查与对端设备之间的E1/T1传输中继是否正常；5.检查远端E1/T1设备,排除远端E1/T1设备故障；6.近端复位故障单板,联系华为客户400服务热线.注：复位故障传输单板将招致基站业务完全中断,请在话务量较小时（如深夜）处置.故障归类：单板硬件类故障故障编号：JZ-NODEB-H-012设备名称：DNB6200故障描述：单板硬件故障告警注意事项：根绝有可能招致断站的把持.明确所做把持是否需要断站,如需断站,一定要在允许的时间段内闭站,而且必需有掌控在规按时间内恢复业务触碰机柜以及柜内各种板件前,首先要带上静电手镯处置步伐：1.远程在网管中心的告警台上,检查该故障单板是否存在告警： 8048 单板温度异常告警,若存在则优先根据以下建议判断是否为单板故障,并同时排查机房环境；2.远程下电复位故障单板,执行MML命令RST BRDPWROFF下电复位单板,判断告警是否恢复,.注：复位故障单板将招致基站业务完全中断,请在话务量较小时（如深夜）处置；3.若故障依旧,近端更换故障单板,告警仍未恢复,请联系华为400服务热线.第6章附录：华为DNB6200设备硬件结构6.1 DBBP530功能●提供DNB6200 与DRNC820 通信的物理接口,完成DNB6200 与DRNC820 之间的●信息交互.●提供与RRU 通信的Ir 接口.●提供与LMT（或DOMC920）连接的维护通道.●完成上下行数据处置功能.●集中管理整个DNB6200 系统,包括把持维护和信令处置.●提供系统时钟.DBBP530的技术指标：6.2 DBBP530 单板介绍DBBP530单板介绍：1.WMPT（Wideband Main Processing&Transmission unit）单板是DBBP530 的主控板,为其它单板提供信令处置和资源管理功能.2.UBBP（Universal Base Band processing board）是基带处置接口板,支持9 载波的基带处置相关功能（如PS、CS、HSDPA、HSUPA、MBMS 等业务）；提供3 或者6个光口,可通过光纤连接RRU,最年夜支持6.14Gbit/s 速率.3.UPEU（Universal Power and Environment Interface Unit）是DBBP530 的电源单板,用于实现将-48V 直流输入电源转换为+12V 直流工作电源.4.UEIU（Universal Environment Interface Unit）是DBBP530的环境接口板,主要用于将环境监控设备信息和告警信息传输给主控板.5.UTRP（Universal Transmission Processing unit）单板是DBBP530 的传输扩展板,内置分歧的扣板可支持分歧类型的接。
TD 网络频点、扰码规划规范初稿2010
安徽移动无线网频率应用指导原则一、TD频率资源状况根据工业和信息化部的《关于中国移动通信集团公司使用第三代公众移动通信系统频率的批复》（工信部无函 [2009] 11号）和《关于中国移动通信集团公司增加TD-SCDMA系统使用频率的批复》（工信部无函 [2009] 572号）文件，目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下：A频段（2010～2025 MHz，原B频段）：共计15MHz，可供室内室外覆盖使用。
F频段（1880～1900MHz，原A频段）：共计20MHz，可供室内室外覆盖使用。
E频段（2320～2370 MHz，原C频段）：共计50MHz，可供室内覆盖使用。
二、TD频率规划原则（一）总体规划原则1. 鉴于现网大量TD终端仅支持A频段，为保证这些终端能够正常使用业务，全网所有TD小区均采用A频段作主载波，F频段仅作辅载波。
随着单频段终端的逐步退网之后， A、F频段均可作主载波，以提高频点配置和调整的灵活性，降低信令信道、上行UP等干扰。
2. 为降低邻区关系与互操作参数配置的复杂度，提高无线资源管理（RRM）算法与负荷均衡机制的灵活性，要求采用A频段与F频段共小区方案（即归属同一逻辑小区，共用广播信道）。
3. 为降低干扰，提升网络质量，室内、室外应尽可能保持异频。
4. HSDPA载波和R4载波必须采用异频组网方式。
5. 为兼顾市场上大量仅支持A频段的HSDPA终端，需在A频段上保持一定数量的HSDPA载波。
6. 对于当前已经出现业务拥塞的室外或室内站点，应使用A频段载频进行扩容。
对于当前负荷较低，为满足未来业务需求而新建、扩容的室外宏站，应配置一定量的F频段载波。
7. 对于当前业务量需求较大的室内分布系统，应采用A频段进行扩容，如果现有A频段频点已无法满足业务需求，考虑通过新增F频段进行扩容。
（二）A频段使用原则A频段是TD-SCDMA系统最早使用的频段，产业支持程度最好，该频段为TD-SCDMA主用频段。
TD频段、频点及相关参数解释(好东东)
一、TD:频段及频点F频段（1880～1920MHz，原A频段）：共计20MHz，A频段（2010～2025 MHz，原B频段）：共计15MHz，E频段（2300～2400 MHz，原C频段）：共计100MHz。
TD频点：中心频率*5就是对应的频点号例如：在2010MHz，取第一个频点，前空0.2M保护带宽，第一个频点为带宽为1.6MHz，则中心频点为2011MHz，2011.8*5=10055，则为频点号，于此类推，A频段频点为10055，10063 ，10071，10080，10088，10096，10104，10112，10120。
二、TD参数1、TD Radio窗口PCCPCH RSCP值是从Service Cell Measurement中取的，在Idle、Cell_FACH和Cell_DCH状态的时候都有值。
时隙0的RSCP值。
DPCH RSCP值是从SFN TS Measurement中取的，是指业务时隙的RSCP值，此处取的是第一个业务时隙的RSCP值，在RRC建立完成之后有值。
是每个下行业务时隙的RSCP值。
（DPCH分为DPCCH和DPDCH，一个时隙下面的一个码道应该对应一个DPDCH）Pathloss的算法：Measurement Control中的PrimaryCCPCH-Tx-Power减去Service Cell Measurement中的RSCP。
UTRA Carrier RSSI值是从Service Cell Measurement中取的，在Idle、Cell_FACH和Cell_DCH状态的时候都有值。
时隙0的RSSI值。
（协议中写的是只有在Cell_DCH状态下才有此值）Timing Advance值是从Service Cell Measurement中取的，和GSM中的概念一样表示时间提前量，根据UE距离基站的远近调整发送时间，远离基站则需提前发送，在基站附近时由于同步的需要，有时会要求UE延迟发送（所以有负值）。
TD网规网优技术要求频点扰码专用模版
由于现在室内覆盖采用完全独立的频率，因此：
（1）室内扰码分配完全不用考虑室外宏基站扰码的影响；
（2）只需要考虑室内间扰码的相互影响：【邻区相关性】【邻区的邻区同下行同步码】【补充条件：PCCPCH_1、_2相关性】这三个因素；
（3）对于一个独立的室内分布系统，室内小区小于等于6个，推荐一组扰码【12、58、62、110、114、116】，可以两两互配置为邻区。该组扰码满足【邻区相关性】【邻区的邻区同下行同步码】【PCCPCH_1、_2相关性】这三个条件。
2如果新加多个小区，并且新加小区间有邻接关系：
1）三频点区域：新加小区在预留扰码中选择的码字必须考虑第一层邻区的扰码相关性；
2）六频点区域：新加小区在预留扰码中选择的码字只需考虑与其同频的邻区的扰码相关性。
2、优化中调整邻区关系：
假设主小区a的邻区关系在网优中发生了改变，检查新加的邻区关系是否不包含于规划码字时设置的邻接关系，如规划码字时，a小区的邻区配置了6个，分别是b、c、d、e、f、g，而实际网络中配置了4个，分别是b、c、d、e，新添加小区x与a互配邻区，这一对邻区在当初规划码字时没有出现（如下图所示）：
（2）如果选择了(H列)中的紫色码字，将不能选择(I列)中的任何码字；(I列)亦然。
6、黄色和紫色码字相关性满足邻区要求。黄色和紫色码字可以配置在互为邻区的小区上。
二、为室外预留的扰码供网络优化调整、微蜂窝、加站使用
预留27个扰码分别对应7个扰码组：
SYNC_DL
Scramble
4
16
17
18
19
6
首先检查a、x两小区配置的扰码是否在扰码表中同一列出现：
1）如果出现在同一列，则需要更换小区a或者x的扰码，按照分配原则在预留扰码中选取码字重新分配，简单起见，可以使用(A列)中的【51、58、102、127】任意一个，只需额外考虑调整小区的扰码与其两层邻区（主载波同频）小区的扰码应分在不同的码组（下行同步码）里；
频率扰码邻区规划原则及操作
1.1.3时隙配置原则
结合“近期重点发展移动宽带业务和基于双模终端的语音业务” 的TD市场定位，TD-SCDMA的全网上下行时隙配比为2：4。
1.1.4 HSDPA资源配置原则
a、对于数据业务热点区域，在常规每小区配置3载频时，开启2个载频 的HSDPA功能，配置6个HS-PDSCH时隙，最大可支持3.2Mbps小区吞吐率， 每个客户最高下载速率可达到1.6Mbps；
1.4 频率规划操作
• 对于频率的规划，目前采用的有U-NET AFP、 Cell opt、西研开发的频率规划软件。从使 用效果上看，Cell opt、西研开发的频率规 划软件的效果相对比较好，频率复用较平 均。但Cell opt需要时间更长，从规划效率 上看，三期TD规划建议统一使用西研开发 的频率规划软件进行规划。
v
Q2
,...,cQ(k,Q)
v
2Q
,.
.
.
,cQ(k,1)
v
nQ1
,
cQ(k,
) 2
v
nQ
2
,..
.
,cQ(k,Q)
v
16
当SF=16时，每个扰码对应16个复合码，对这些复合码进行某种排 序，构成一个复合码集合。128个扰码的复合码集合中，实际上只 有12个不同的复合码集合，一个集合中的任一复合码与另一集合中 的任一复合码都不同。相应地，根据扩频比为16的复合码集合， 128个扰码可以分为12组。
当SF=8时，128个扰码的复合码集中，实际上只有7个不同 的复合码集合
分组
扰码标识
1
0 2 3 4 6 11 12 17 22 23 25 26 28 29 33 34 35 36 38 39 41 42 45 48 50 52 54 56
FDD TDD频点频段对应表
FreqEARFCN Freq EARFCN Freq EARFCN 2570MHz377501880MHz 382502300MHz 386502575MHz378001885MHz 383002305MHz 387002580MHz378501890MHz 383502310MHz 387502585MHz379001895MHz 384002315MHz 388002590MHz379501900MHz 384502320MHz 388502595MHz380001905MHz 385002325MHz 389002600MHz380501910MHz 385502330MHz 389502605MHz381001915MHz 386002335MHz 390002610MHz381501920MHz 386502340MHz 390502615MHz382002345MHz 391002620MHz 382502350MHz391502355MHz392002360MHz392502365MHz393002370MHz393502375MHz394002380MHz394502385MHz395002390MHz395502395MHz396002400MHz 39650331900 MHz –1920 MHz 1900 MHz –1920 MHz TDD 342010 MHz –2025 MHz 2010 MHz –2025 MHz TDD 351850 MHz –1910 MHz 1850 MHz –1910 MHz TDD 361930 MHz –1990 MHz 1930 MHz –1990 MHz TDD 371910 MHz –1930 MHz 1910 MHz –1930 MHz TDD 382570 MHz –2620 MHz 2570 MHz –2620 MHz TDD 391880 MHz –1920 MHz 1880 MHz –1920 MHz TDD 402300 MHz –2400 MHz 2300 MHz–2400 MHz TDD 11920 MHz –1980 MHz 2110 MHz–2170 MHz FDD F DL_low – F DL_high 1.Band38(CMCC D频段)的频点计算基数是37750；2.Band39(CMCC F频段)的频点计算基数是38250；3.Band40(CMCC E频段)的频点计算基数是38650；4.绝对频率的间隔是5MHz；5.相对频点是间隔是50；6.D、F频段一般用于CMCC LTE的室外覆盖；7.E频段一般用于CMCC LTE的室内覆盖。
TD频点使用规范
中心频率
载频间隔
频点
Type RRU
FF121901
1.69505 H 3158FF13190
2.6 1.69513 H 3158FF141904.2 1.69521 H 3158FF151905.8 1.69529 H 3158FF161907.4 1.69537 H 3158FF171909 1.69545 R43158
FF181910.8 1.89554 H 3158e FF191912.4 1.69562 H 3158e FF20
1914.2
1.8
9571 H
3158e 昆明移动TDS F频段使用规则：
室外
保护带945594639471947994879495
18911892.61894.21895.81897.418990.21900
F频点使用原则
（1）必须采用A频段做主频点，需使用F频段，F频段作为辅频点。
原因是目前部分手机不支持F频点，所以用A频点做主频，F频点做辅频。
（2）为降低干扰，提升网络质量，室内、室外应尽可能保持异频。
（3）HSDPA载波（上图中橘红色为H频点）和R4载波必须采用异频组网方式。
（4）目前F频点主要用于H频点辅载波，在需要的时候也可以用于R4频点辅载波。
（5）待全网实施A+F频率方案后：引入F频段12频点，同时将A频段10096调整为R4频点。
目前暂不调整，以避免10096频点同时作R4频点和H频点带来的干扰。
（6）室内频点9405频率1881，而G网1800下行频段1805-1880，可能会互相干扰，暂时避免使用该频点。
中国移动TD-LTE家庭基站设备技术规范_V1.0.5概述
QB-╳╳-╳╳╳-╳╳╳╳中国移动T D-L T E家庭基站设备技术规范C h i n a M o b i l e T D-L T E F e m t o c e l l B a s e s t a t i o nT e c h n o l o g y S p e c i f i c a t i o n版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录前言 (6)1.范围： (7)2.规范性引用文件: (7)3.术语、定义和缩略语 (9)4.概述 (12)5.硬件详细要求 (13)5.1射频指标 (13)5.1.1通用要求 (13)5.1.1.1工作频段 (13)5.1.1.2信道带宽 (13)5.1.1.33GPP规范兼容性 (13)5.1.2发射机性能 (14)5.1.2.1最大输出功率 (14)5.1.2.2输出功率动态范围 (14)5.1.2.3频率误差 (14)5.1.2.4误差向量幅度 (14)5.1.2.5邻道泄露功率比 (15)5.1.2.6杂散发射 (15)5.1.3接收机性能 (15)5.1.3.1参考灵敏度 (15)5.1.3.2邻道选择性 (15)5.1.3.3阻塞 (16)5.2基站设备能力要求 (16)5.2.1射频通道数 (16)5.2.2多天线形式 (17)5.2.3天线形态及及接口 (17)5.2.4调制方式 (17)5.2.4.1下行调制方式 (17)5.2.4.2上行调制方式 (17)5.2.5峰值吞吐率 (18)5.2.5.1子帧时隙配比 (18)5.2.5.2峰值吞吐率（20MHz信道带宽） (18)5.2.5.3峰值吞吐率（10MHz信道带宽） (18)5.2.5.4峰值吞吐率（20MHz+20MHz载波聚合） (19)5.2.6业务能力 (19)5.2.6.1家庭基站业务能力 (19)5.2.6.2WLAN业务能力 (19)5.3同步要求 (19)5.3.1频率同步精度 (19)5.3.2时间同步精度 (20)5.3.3同步方式 (20)5.4环境要求 (20)5.4.1温度湿度要求 (20)5.4.2散热方式 (21)5.4.3大气压力要求 (21)5.4.4抗震要求 (21)5.4.5防护等级 (21)5.5外观要求 (21)5.5.1设备重量和体积 (21)5.5.2安装方式 (22)5.5.3外部硬件接口及指示 (22)5.5.3.1传输接口 (22)5.5.3.2操作维护接口 (22)5.5.3.3状态指示灯 (22)5.6电源和接地 (23)5.6.1功耗和供电 (23)5.6.1.1整机功耗 (23)5.6.1.2交流供电 (23)5.6.1.3以太网供电 (23)5.6.2过流过压保护 (23)5.6.3接地及绝缘要求 (24)5.7安全要求 (24)5.8电磁兼容 (24)5.9可靠性要求 (24)6.LTE软件详细要求 (24)6.1TD-LTE无线功能要求 (24)6.1.1系统带宽和配置 (24)6.1.2子帧配置 (25)6.1.3公共信道配置 (26)6.1.4随机接入 (27)6.1.5上行功控 (27)6.1.6调度及链路自适应功能 (28)6.1.7空口同步 (31)6.1.8空口安全性管理 (31)6.1.9无线资源控制（RRC） (31)6.1.10终端省电 (33)6.1.11业务质量保证（QoS） (33)6.1.12测量及移动性管理 (35)6.1.13接纳与拥塞控制 (37)6.1.14干扰抑制 (37)6.1.15多天线功能 (40)6.1.16S1接口 (41)6.1.17X2接口 (43)6.1.18VoLTE (43)6.1.19无线设备网管要求 (46)6.2异系统互操作功能要求 (47)6.2.1与TD-SCDMA数据业务互操作 (47)6.2.2与GSM数据业务互操作 (48)6.2.3测量控制机制 (49)6.2.4LTE话音解决方案 (50)6.2.5重定向流程S1接口相关功能要求 (51)6.3SON功能要求 (52)6.3.1基站自启动 (52)6.3.1.1自启动 (52)6.3.1.2自测试 (52)6.3.1.3传输网检测 (52)6.3.1.4软件和配置数据管理 (53)6.3.1.5小区自建立 (53)6.3.1.6邻区自发现自配置 (53)6.3.2PCI自配置自优化 (54)6.3.2.1PCI自配置自优化开关选项 (54)6.3.2.2PCI自配置 (54)6.3.2.3PCI冲突和混淆检测 (55)6.3.2.4PCI值的修改和生效 (55)6.3.3移动性优化 (55)6.3.3.1移动性优化的开关选项 (55)6.3.3.2移动性优化的设置 (56)6.3.3.3自由模式时的移动性优化 (56)6.3.3.4移动性优化 (56)6.3.3.5移动性优化参数的调整和生效 (56)6.3.4自报警和自维护 (56)6.3.4.1自报警 (56)6.3.4.2自维护 (57)6.3.4.3SCTP重连功能 (57)6.3.5自动邻区关系 (57)6.3.5.1自动邻区关系开关 (57)6.3.5.2自动邻区关系添加基本功能 (57)6.3.5.3自动邻区关系的属性管理 (58)6.3.5.4邻区关系的变更和生效 (58)6.4扩展功能 (58)6.4.1NAS功能要求 (58)6.4.2DPI功能 (58)6.5安全要求 (59)6.6传输功能要求 (60)6.6.1L2功能要求 (60)6.6.2L3功能要求 (60)6.6.3QoS功能要求 (61)6.6.4操作维护功能要求 (61)7.WLAN及路由部分要求 (62)7.1性能要求........................................... 错误！未定义书签。
TD F频段(1880-1885Mhz)频率搬移方案V1
TD F频段（1880-1885Mhz）频率搬移方案一、TD F频段变更后频点划分方案由于4G三期及后续设备不支持1880-1885Mhz频段，LTE无法使用原有1880-1900（38350号频点），需要对LTE和TD 使用的F频段同步进行变更。
变更后TD使用的F频段范围为：1880-1885Mhz、1905-1915Mhz；LTE F频段范围为：1885-1905Mhz。
变更后TD的F频段频点划分方案初步如下，即频点数和频率间隔保持不变，即总共11个频点，前5M（1880-1885）频率间隔为1.2M，后10M（1905-1915）频率间隔为1.4M。
具体为：1、1880-1885Mhz：共4个频点，频点间隔为1.2M不变，频点号变更如下，使用的频率范围为1880-1884.8Mhz，与LTE间隔200Khz。
2、1905-1915Mhz：共7个频点，频点号和频率间隔（1.4M）均不变，使用的频率范围为1905.1-1914.9Mhz，与LTE间隔100Khz。
原有频段：1900-1915Mhz变更后频段：1880-1885Mhz、1905-1915Mhz（注：由于TD与LTE间频率间隔需要预留多少仍有待进一步确定，该方案仅为暂定方案）二、1880-1885Mhz频率搬移操作方案主要分以下三大步骤进行：（一）梳理现网TD小区1900-1905Mhz配置情况，临时闭塞该部分频点1.提取现网最新的频点配置情况，整理使用1900-1905Mhz范围的小区和频点号。
对于临时故障或闭塞的小区/频点数据如有涉及1900-1905Mhz范围的需要另外保存，待站点故障修复或重新激活后再进行频点修改。
2.核查现网使用1900-1905Mhz范围频点的是主频还是辅频，如果是主频，需要手工调整到A频段。
（根据之前提取的配置情况，暂未发现主频配置为F频段的情况）3.对1900-1905Mhz范围的频点进行临时闭塞，待后续频点修改完毕后再重新激活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国移动通信集团浙江有限公司
TD频点扰码使用规范
版本号：1.0.1
2012-9-20
背景
随着TD用户规模不断扩大，数据业务大规模推广，智能终端更新普及，各地市网络规模、用户数量以及网络负荷逐步升高，全省TD网络由于频点扰码规划不合理导而引发的诸多问题也逐步凸显出来，成为制约网络质量进一步提升的关键因素。
在此背景下规范全省TD频点扰码使用，保证频点扰码的统一性、规范性，使网络优化管理向规范化、标准化方向发展，为TD网络建设提供一个相对规整的频点环境，为日后频点优化工作提供的更多的调整余地，特制定本规范。
本规范分为三部分，第一部分为TD频率规划原则，第二部分为TD扰码规划原则，第三部分为TD邻区规划原则，第四部分为A频段1.4M压缩技术应用原则。
适用范围
本规范规定了全省TD-SCDMA频点扰码的使用原则，本标准适用于全省各地市TD改频及日常频点扰码优化。
TD频率资源状况
根据工业和信息化部的《关于中国移动通信集团公司使用第三代公众移动通信系统频率的批复》（工信部无函 [2009] 11号）和《关于中国移动通信集团公司增加TD-SCDMA系统使用频率的批复》（工信
部无函 [2009] 572号）文件，目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下：
A频段（2010～2025 MHz）：共计15MHz，可供室内室外覆盖使用。
F频段（1880～1920MHz）：共计40MHz，可供室内室外覆盖使用。
但目前鉴于TDL试点情况，F频段后20MHz（1900-1920）暂时可以用于TDS的频率组网，同时尽量规避小灵通的频点。
浙江全省目前现网使用A频段和F频段。
TD频率规划原则
1.鉴于现网大量TD终端仅支持A频段，为保证这些终端能够正常
使用业务，全网所有TD小区均采用A频段作主载波，F频段仅
作辅载波。
Fa1-Fa3用于室内站点规划，Fa4-Fa9用于室外站点
规划。
2.为兼顾市场上大量仅支持A频段的HSDPA终端，需在A频段上
保持一定数量的HSDPA载波。
A频段必须满足规划4个H载波
Fa2/ Fa3/ Fa4/ Fa5，F频段必须满足规划4个H载波Ff2/ Ff3/ Ff5/ Ff6
3.为降低干扰，提升网络质量，室内、室外应尽可能保持异频。
4.HSDPA载波和R4载波必须采用异频组网方式。
且H与R4均可
做主载波。
Fa2/ Fa3/ Fa4/ Fa5/ Ff2/ Ff3/ Ff5/ Ff6固定做
HSDPA载波, Fa1/ Fa6/ Fa7/ Fa8/ Fa9/ Ff1/ Ff4固定做R4
载波;
5.对部分区域业务需求量大且频率资源不足的情况下，室内站点
可借用室外HSDPA频点，室外亦可借用室内HSDPA频点使用;
6.如果H业务流量超大，按照以上规则无法满足业务需求，不同
室内站之间HSDPA频点可以和R4频点混用，但同一室内站不同
小区之间，H频点和R4频点不能混用。
7.单A频段组网小区，如果引入HSUPA,则将原HSDPA载波Fa2/
Fa3/ Fa4/ Fa5/升级为HSPA载波,但是不建议HSPA载波作为主
载波；F+A频段组网,如果引入HSUPA,则优先选择F频段上的
HSDPA载波Ff2/ Ff3/ Ff5/ Ff6升级为HSPA载波；
8.频率的复用度和复用距离尽量大,严禁出现近距离同频对打、斜
对打等覆盖交叠较严重的频率使用情况;
9.载波数量小于等于3个的情况下，需完全使用A频段，目前F
频段的引入主要用于扩容，在载波数量大于等于4且RRU支持
F频段时，考虑使用A+F频段。
10.考虑今后TD网络建设，TD用户对数据业务的需求量不断增大，
在频率规划优化中，要以HSDPA不完全同频组网方案为主以供
热点地区网络承载大规模数据业务使用。
11.为尽可能的避免TD受小灵通系统的干扰，应避开9513频点（小
灵通控制信号）。
TD扰码规划原则
在邻区扩频码满负载且各码道在本小区期望用户处的接收信号
等功率情况下，用户受到的总干扰功率与扩频码序列的相关性无关，故理论上来讲，扰码规划并不能降低相邻小区的互干扰。
扰码规划的目的是在满足一定约束条件的前提下减少同频小区间较强互干扰出现的概率。
在出现强干扰时，可以通过DCA，改变用户使用的频率/时隙/码道，提高链路性能。
TD－SCDMA扰码规划需要遵循以下原则：
1. 相邻小区不能同扰码；
2. 相邻小区不能同频同下行导频码组；
3. 一个小区的任意两个邻区不能同频同下行导频码组；
4．相邻小区不能同频同复合码组（12组）；
5．同站尽量避免同复合码组（12组）
6、二层邻区尽量避免同扰码
7. 扰码与扰码组之间的复用距离应尽量大；
8. 扰码和邻区强相关,扰码规划必须在完成邻区规划后进行;
A频段压缩技术使用建议及原则
A频段压缩技术目前存在两种方案：
1.2MHz载波间隔11频点的配置方案
1.4MHz载波间隔10频点配置方案
11频点技术由于其对载波间隔压缩过小，邻频干扰会给TDS系统带来一系列问题。
而为避免这些问题所必须采取的频点交错配置等方式又在很大程度上牺牲了载波间隔压缩所带来的系统增益。
所以在省内试点评估结束之前，暂做一下指导建议：
1、A频段频率压缩技术应用条件：A频段和F频段不能满足
业务发展现状的情况下，考虑使用A频段压缩技术；
2、在省内试点结束后，根据试点情况选择使用11频点方案
或10频点方案；。
