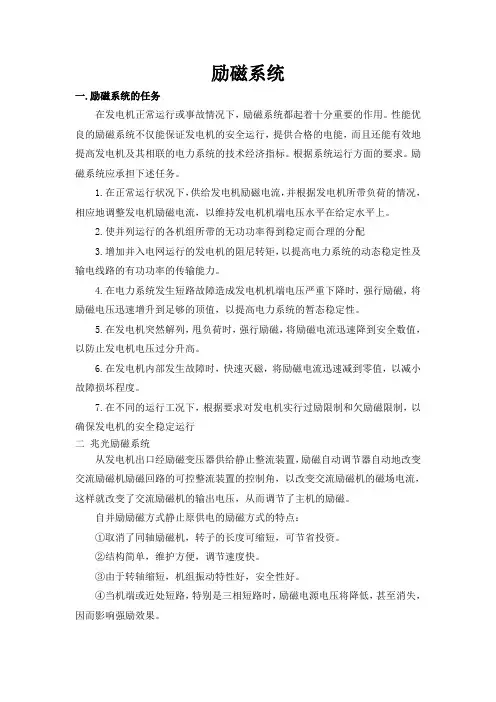

励磁系统
励磁系统一.励磁系统的任务在发电机正常运行或事故情况下，励磁系统都起着十分重要的作用。
性能优良的励磁系统不仅能保证发电机的安全运行，提供合格的电能，而且还能有效地提高发电机及其相联的电力系统的技术经济指标。
根据系统运行方面的要求。
励磁系统应承担下述任务。
1.在正常运行状况下，供给发电机励磁电流，并根据发电机所带负荷的情况，相应地调整发电机励磁电流，以维持发电机机端电压水平在给定水平上。
2.使并列运行的各机组所带的无功功率得到稳定而合理的分配3.增加并入电网运行的发电机的阻尼转矩，以提高电力系统的动态稳定性及输电线路的有功功率的传输能力。
4.在电力系统发生短路故障造成发电机机端电压严重下降时，强行励磁，将励磁电压迅速增升到足够的顶值，以提高电力系统的暂态稳定性。
5.在发电机突然解列，甩负荷时，强行励磁，将励磁电流迅速降到安全数值，以防止发电机电压过分升高。
6.在发电机内部发生故障时，快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。
7.在不同的运行工况下，根据要求对发电机实行过励限制和欠励磁限制，以确保发电机的安全稳定运行二兆光励磁系统从发电机出口经励磁变压器供给静止整流装置，励磁自动调节器自动地改变交流励磁机励磁回路的可控整流装置的控制角，以改变交流励磁机的磁场电流，这样就改变了交流励磁机的输出电压，从而调节了主机的励磁。
自并励励磁方式静止原供电的励磁方式的特点：①取消了同轴励磁机，转子的长度可缩短，可节省投资。
②结构简单，维护方便，调节速度快。
③由于转轴缩短，机组振动特性好，安全性好。
④当机端或近处短路，特别是三相短路时，励磁电源电压将降低，甚至消失，因而影响强励效果。
⑤在机端发生短路故障励磁电源消失的情况下将影响后备保护的可靠动作，因而对动作时间超过0.5S的保护应采取补投措施。
主要设备：1.励磁变：励磁变的电源取至发电机出口，因此当发电机没有电压时励磁变也没有电压，所以该励磁系统应设起励装置，为发电机启动时用来建立初期电压，当发电机建立起起励电压后，即可通过励磁变调节发电机的电压。
励磁系统基本原理
电力系统稳定器（PSS）可以增加电力系统正阻尼，用于抑制电力系统低频振荡 。
ΔTs
ΔTD
ΔTE
Pe/ΔPe、Δδ
Δω
Pm、ΔPa
ΔTD′
ΔTE′
发电机电气功率Pe/ΔPe、机械功率Pm、加速功率ΔPa、同步转矩ΔTs、阻尼转矩ΔTD、电磁转矩ΔTE、转子角Δδ、转子角速度Δω的正方向相位关系如下图所示：
自动方式AVR控制的整体模型描述
励磁系统的组成：
自动电压调节器AVR、ECR/FCR（励磁调节器）
励磁电源（励磁机、励磁变压器）
整流器（AC/DC变换，SCR、二极管）
灭磁与转子过电压保护
按励磁电源分类：
直流励磁机励磁系统
交流励磁机励磁系统
无刷励磁系统
自并励励磁系统
按响应速度分类：
慢速励磁系统
快速励磁系统
高起始励磁系统
二、励磁系统的几种主要类型
功角稳定比喻
碗中放置一个球，且受到外部的一个小外力，它就偏离原来的位置。如果这个碗的高度很矮，像一个盘子，该球就有可能从碗中掉下来。此时，我们就说这个系统静稳不足。提高碗的高度最经济的办法就是采用自动电压调节器。 当碗中的球受到一个大的外力，怎样保证该球不飞出，最主要措施就是快速的继电保护。继保的作用就相当于减少这个外部力量的作用时间，继保越快，外力的作用时间就越短，这个球就不会一下子掉下来。自动电压调节器此时作用相当于自动改变这个碗的坡度，当这个球上升时增加坡度，当这个球下降时就减少这个坡度，使这个球在碗中滚动幅度迅速减小。 如果这个碗和球之间的摩擦很小，这个球受到扰动后在碗中来回滚动时间就很长，特别是，如果这个扰动的外力不断的来回施加，就比如我们不断的荡秋千，这个球就永远不停的来回滚动甚至掉下来，我们就说这个系统的动态稳定性差。这里的摩擦阻力相当于电力系统的阻尼，这个来回不断施加的外部力量就相当于自动电压调节器产生的负阻尼。一般来说，自动电压调节器在电力系统的动态稳定中起坏作用，产生负阻尼，使整个系统阻尼减少。当我们在自动电压调节器中增添PSS装置，PSS就把自动电压调节器原来所产生的负阻尼变为正阻尼，相当于增加碗和球的摩擦系数，使球的滚动幅度快速减小，于是这个系统的动态稳定性就满足要求。
励磁系统中转子磁场的建立和灭磁
dI EE U I RL EE EE dt EF
代入，得磁化曲线方程
dI EE U E kI I RL EE EE dt EF EE 0
整理之，得回路电流
dIEE R k IEE LEE E 0 dt
由此得自励系统的时间常数 T c
第三节励磁系统中转子磁场的建立和灭磁
二、转子磁场的建立 指标：时间常数（励磁机的响应速度） 、电压响应比（转子响应速度） （一） 时间常数 1. 他励直流励磁机时间常数
第三节励磁系统中转子磁场的建立和灭磁
图 2-15（a）他励的直流励磁机时间常数原理计算图，E 为常数，励 磁电动势 UEF 正比于 I EE
第三节 励磁系统中转子磁场的建立和灭磁
3.理想的灭磁过程 理想的灭磁过程就是在 灭磁过程中始终保持转 子绕组端电压 为最大 允许值不变，直至励磁 回路断开为止。
erL , irL
i0
erL. max
1 2
0
图2-24 灭磁过程的比较
t
第三节 励磁系统中转子磁场的建立和灭磁
di 由于 erL L rL dt
U EF
U EF U EF .e
0.95(
U EFq U EF .e
)
t
励磁系统电压响应时间
图2-29励磁系统电压响应时间 U EF.e UEFmax . 额定励磁电压； 顶值励磁电压
第三节 励磁系统中转子磁场的建立和灭磁
三、转子磁场的灭磁（直流励磁系统） 1.灭磁原理 灭磁原因：当发电机发生故障时，必须把发电机从母线上断开，使转子回路的直 流电流很快的降为零，使发电机感应电动势尽快地减小至最小，才能使故障损坏 限制在最小的范围 实质：励磁绕组对恒定电阻放电灭磁,将励磁绕组的磁场尽快减小到最小程度 2.方法 (1)在转子回路内加灭磁开关 SD 将励磁绕组自动接到放电电阻灭磁,接线图如 2-31，当发电机从母线上断开进行灭磁 时,SD 先合上灭磁电阻 R，然后再断开主励磁回路，这时转子绕组上的电流就按照指数 曲线衰减，并将转子绕组内的磁场能量几乎全部转化为热能。
励磁系统讲解
9、停机逆变操作 （1）哪些操作可以实现励磁停机逆变控制? A. 远方停机逆变信号：包括中控室、LCU； B. 近方的逆变旋钮； C. 机组频率低于45HZ。（空载时） （2）注意以下两种情况下，逆变无效： A. 发电机出口断路器合。 B. 定子电流>10％额定值（但在C通道无此限制）。 10、灭磁开关的操作 （1）正常停机采用逆变灭磁，不需要跳灭磁开关。 （2）在并网状态下，严禁跳灭磁开关； （3）进口灭磁开关一般有两路分闸回路，可以保证灭磁开关的可靠分断，但应在检修 时对两个回路都进行检查。 （4）励磁系统内部自动分闸信号只有1个：逆变灭磁失败分闸。 （5）过压、过励、失磁等分闸指令均由外部保护装置控制。

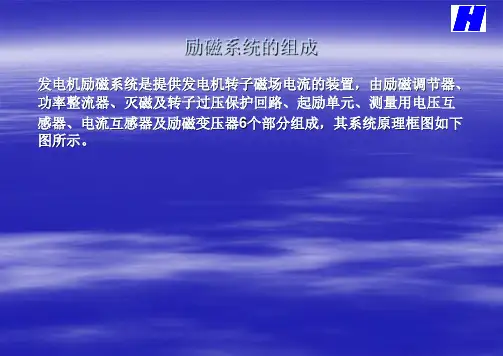

励磁系统的组成
发电机励磁系统是提供发电机转子磁场电流的装置，由励磁调节器、 功率整流器、灭磁及转子过压保护回路、起励单元、测量用电压互 感器、电流互感器及励磁变压器6个部分组成，其系统原理框图如下 图所示。
系统原理框图
各部分的主要组成器件
名称 主要组成器件
调节器
CPU板、电源板、测量板、脉冲板、开出板、总线板、液晶显 示板，外围包括一个双机切换单元
11、机组并网后的操作 （1）观察并网瞬间无功数值的大小，若无功为正，且很大或为负，均说明并网时机端 电压与网压没有一致，需要重新调整。 （2）观察励磁调节柜上有功、无功的显示是否正常。 （3）观察远/近方增减磁操作是否正常。（增磁－>无功增，减磁－>无功减） （4）确保发电机出口断路器接点已送入励磁系统。 （5）测试调差单元是否工组正常。对于多台机组并联运行，若某台机组增磁，发生和 其它机组争抢无功情况，应将励磁装置调差率往正方向增大。 （6）若电网电压波动频繁，易引起机组无功的波动，此时可以投入“恒无功调节”， 励磁装置将按设定的无功给定值自动增减磁，以保持机组输出无功数值的恒定。 （7）通过调节器显示屏的“恒无功调节”触摸键或监控系统的串行通讯控制可实现上 述功能。 （8）若要保持发电机功率因数的恒定，此时可以投入“恒PF调节”，励磁装置将按设 定的功率因数给定值自动增减磁，以保持机组输出功率因数数值的恒定。 （9）通过调节器显示屏的“恒PF调节”触摸键或监控系统的串行通讯控制可实现上述 功能。
励磁运行规程
励磁运行规程第一节励磁系统概况及特性一、励磁系统运行方式励磁系统共有三套：1．武汉武水可控硅自动励磁系统，简称“武励”，两套励磁调节器并列运行，其中每套调节器又设有自动和手动两个通道。
2．哈尔滨可控硅自动励磁系统，简称“哈励”，分自动和手动通道。
3．手动感应调压器整流励磁系统，简称“备励”。
二、励磁系统运行方式“武励”作为主励，“哈励”作为第一备用，“备励”作为第二备用。
“武励”和“备励”共用一台灭磁开关MK，“武励”和“哈励”共用一台励磁变压器ZLB，“哈励”自用一台灭磁开关FMK，运行中，“武励”异常时，应首先考虑将所带负荷向“哈励”切换，其次考虑将所带负荷向“备励”切换。
三、武励励磁系统概况及特性1、武励TDWLT－01励磁系统主要是由励磁变压器，晶闸管全控桥整流器，非线形电阻灭磁及转子过电压保护装置，双通道励磁调节器以及其它辅助单元组成，并配有一台工控机监控和记录运行的参数。
工作时励磁电源由并接在发电机端的励磁变压器ZLB。
经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。
2、TDWLT－01微机励磁系统的主要技术特点是：励磁调节器采用双套并联运行方式，任何一套故障自动退出，由于两套调节器在原理设计上保持了良好的一致性，从而任何一套的退出或投入都不会引起发电机电压或无功的波动。
每套调节器设有手动和自动两个通道，手动通道自动跟踪自动通道以保证PT断线时，能够无冲击的切到手动通道运行。
四、哈励励磁系统概况及特性：1、“哈励”采用可控硅自动整流励磁系统，励磁调节器装置采用HZL—1型自动励磁系统。
工作励磁电源由并接在发电机端的励磁变压器ZLB。
经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。
启励时各屏交流电由厂用380V电源供给。
2、HZL—1型自动励磁系统的简要特性：（1）当同步发电机励磁电压和电流不超过额定值1.1倍，该励磁系统能保证连续运行。
（2）自动电压调节器能保证同步发电机在空载额定电压的70%－110%范围内，稳定平滑地调节。
励磁设备运行操作及常见故障 Word 文档
励磁设备运行操作及常见故障开机流程停机流程运行中的检查运行期间应当进行下述的定期检查：a) 在控制室：•运行限制器没有动作。
•工作调节器的给定值没有达到限制值。
•通道跟踪到位，切换是准备好的。
•励磁电流、发电机电压和无功功率是稳定的。
•我们建议定期人工将调节器快速切换以便检验手动方式或备用通道。
b) 励磁柜•无报警动作。
•无非正常的噪音运行操作要点1、机组启动前的检查（1）检查各电源开关、断路器是否处于正确位置，重点检查：励磁变压器高低压侧开关、PT高压侧开关、起励电源开关、调节器电源开关、功率柜脉冲投切开关、整流/逆变开关。
（2）检查A/B调节器运行指示灯（开出量4号灯）是否正常闪烁。
（3）检查各显示屏的显示及状态指示是否正常，如：是否A套运行、B套备用；是否设置为自动电压调节；残压起励、系统电压跟踪是否投入；A/B套通讯是否正常。
2、励磁系统的启动模式（1）在自动电压方式下（即A/B套的自动电压方式）：A.正常起励：发电机升压后，直到设定的额定机端电压。
B.零起升压：发电机升压后，机端电压约为10％额定机端电压。
（2）在恒励磁电流调节方式下（即A/B套手动调节及C套运行）发电机升压后，励磁电流总是处于下限值，该值一般为额定励磁电流的10％，此时发电机机端电压约为额定值的10％～20％。
3、励磁系统的起励电源模式（1）残压起励（即调节器显示屏上“残压起励”功能投入）：特点：在发电机有足够剩磁，保证施加在可控硅整流桥阳极的电压>5～10V，励磁系统可以实现残压起励，按照设定的电压给发电机组建压。
（即残压起励也可以实现零起升压或正常起励）（2）辅助电源起励（即调节器显示屏上“残压起励”功能未投入）发电机升压时，励磁系统通过起励回路将外部起励电源（一般为DC220V，也可以为AC220，但需整流）输入励磁绕组，实现起励。
4、励磁系统的起励控制流程（1）根据实际要求设置启动模式及起励电源模式。
如：新机组首次起励，一般选择自动方式、零起升压、辅助电源起励。
6-励磁系统操作说明
图 6-1 同步发电机空载特性曲线 6.1.3、发电机并网运行 发电机负载运行时，流过定子绕组的电流通过同步电抗引起电压降。如果励磁电流 保持不变，则端电压因此而降低。在这里，励磁系统具有通过改变励磁电流来防止电压 降低的功能。 稳定运行条件的整个范围通常用功率圆图来描述，见图 6-2 所示
134
武汉洪山电工科技有限公司
09C 型励磁系统用户手册
第六章 励磁系统操作说明
6.2.10、灭磁及过电压保护柜的操作 ................................ 148 6.2.11、发电机短路试验操作方法 .................................. 148 6.2.12、零起升压操作方法 ........................................ 149 6.2.13、机组由于故障而切除的操作 ................................ 149 6.2.14、模拟量显示部分 .......................................... 149 6.2.15、状态和报警信息 .......................................... 149 6.2.16、系统的运行 .............................................. 150 6.2.17、运行中的检查 ............................................ 151 6.2.18、紧急停机 ................................................ 151
130
武汉洪山电工科技有限公司
励磁系统及其转子磁场的建立和灭磁
调节器
保护装置
用于调节励磁电流的大小，从而控制磁场 的强度。调节器可以是手动的，也可以是 自动的，根据需要进行调整。
用于保护励磁系统免受故障和异常情况的影 响，确保系统的安全运行。
工作原理及过程
工作原理
励磁系统的工作原理基于电磁感应原理。当励磁绕组通以直流电流时，会在绕组周围产 生磁场。这个磁场与电气设备的磁场相互作用，从而产生电磁力或电磁转矩，驱动设备
• 对发电机的影响：不同的灭磁方法可能对发电机产生不同的影响。例如，线性电阻灭磁可能会产生较高的温升 和热量积累，而非线性电阻灭磁则可能产生较高的谐波电流。因此，在评估灭磁方法时需要考虑其对发电机运 行稳定性和寿命的影响。
• 经济性和可靠性：最后，评估灭磁方法时还需要考虑其经济性和可靠性。理想的灭磁方法应具有较低的成本和 较高的可靠性，以便于在实际应用中推广使用。
运转。
工作过程
在电气设备启动前，励磁系统首先建立磁场。一旦设备启动，励磁系统会根据需要调整 磁场强度，以保持设备的稳定运行。如果设备出现故障或异常情况，励磁系统会采取相
应的保护措施，如切断励磁电流或降低磁场强度，以避免对设备造成进一步的损坏。
02 转子磁场建立过程
初始状态分析
01
02
03
转子静止Βιβλιοθήκη 要点二高性能磁性材料的探 索与应用
磁性材料作为励磁系统的核心组成部 分，其性能直接影响发电机的运行效 果。未来将继续探索高性能磁性材料 ，如高温超导材料、纳米磁性材料等 ，以提高励磁系统的整体性能。
要点三
多物理场耦合仿真技 术的完善
为了更准确地模拟发电机实际工作过 程中的复杂物理现象，未来将进一步 发展和完善多物理场耦合仿真技术， 综合考虑电磁、热、机械等多方面的 因素，为励磁系统的设计和优化提供 更强有力的支持。
第2-3励磁系统中转子磁场的建立与灭磁(15、16、17、18)
2、理想的灭磁过程与快速灭磁开关 1）、理想的灭磁过程（图2-34） 理想的灭磁过程，就是在灭磁过程中始终保持端电压为最大允许值 不变，直过程中，转子 回路的电流应始终以等速度减小， 直至为零。 如图2-32b所示，
当 R =（4～5）RrL时，
《继电保护》教案
编写教师 授课日期 授课班级 课题 目的要求 重点及难点 课堂提问 及布置作业 时间分配 陈时旸 2010、8、31 发电082GJ 编写日期 2010、8、31 发电083GJ 10、7、15 授课顺序 15、16、17、 18
1. 同步发电机的自动准同期 1.1 概述 掌握并列的概念以及准同期的概念 熟练掌握滑差与角差的概念 滑差、角差与压差 提问： 作业：P13 组织教学 巩固新课
一、强励作用及继电强行励磁 1、强励作用 是自动调节励磁系统的一项重要功能， 1）、有利于继电保护的正确动作 2）、有利于用户电动机的自起动 3）、缩短电力系统恢复到正常运行的时间。
2、继电强行励磁
1）、强励原理： 用闭合有关继电器接点的方法，使励磁机的端电压Ue以最快的速度升 到顶值。
R切除后Ue升到顶值 约（是额定值的1.8～2倍）
⑤、为使继电强行励磁的效果能够及 时发挥，还必须考虑两个因素： a、励磁机响应速度（时间常数）； b、发电机转子磁场的建立速度（电 压响应比）。
二、电压响应比
发电机转子磁场建立过程中的一个粗略参数（厂方提供）。 设：忽略转子回路电阻，发电机定子开路；由此（图2-27）得出：
de K U e (t ) dt
cd n 0.5(oa)
（电压标幺值）/ s
反应出： 1、粗略反应转子磁场建立速度； 2、转子磁场建立速度取决与Ue（t）的建立速度。 注：目前以0.1s为依据。
最新6、励磁系统运行规程
6、励磁系统运行规程第六章 GEC2-A1型励磁装置运行规程6.1、技术参数 (2)6.2、基本配置和各仪表及功能键的作用 (3)6.3、励磁方式 (5)6.4、系统主要功能 (5)6.5、励磁限制和保护功能 (6)6.6、运行操作 (8)6.7、运行维护及故障处理 (9)6.1、技术参数1、变压器2、空气开关隔离刀闸6.2、基本配置和各仪表及功能键的作用1、 GEC2-A1型全数字微机励磁装置主要适用于自并励励磁系统。
其由励磁调节器柜、功率柜、灭磁开关柜组成。
1) 调节器柜2) 功率柜电流测量进线电流进线电压3#风机运行2#风机运行1#风机运行 电压测量ψ功率因数机端电压触摸屏给定增给定减调差单元近地/远程残压起励故障复位灭磁起励建压分灭磁开关合灭磁开关强励指示起励失败事故报警装置故障工作电源3) 灭磁柜2、 GEC2-A1励磁柜前门各仪表及功能键的作用： 1) 机端电压表：指示发电机机端电压。
2) “交流电压表”：指示可控硅整流输入处的三相交流电压(即励磁变压器二次侧电压)的大小。
3) “增磁”按钮：增加励磁(即增加电压给定Ur)。
4) “减磁”按钮：减少励磁(即减少电压给定Ur)。
5) “故障”指示：指示发生的故障。
6) “手动逆变”按钮：手动逆变灭磁，GEC 停机逆变时将触发角推至140度逆变区，逆变后GEC 将退出运行状态回到等待状态。
7) “手动起励”按钮：开机机组转速正常后用于手动起励建压。
8) “信号复归”按钮：同复归报警信号。
3、 停机逆变的条件：GEC 在运行状态且满足下列条件之一者， 1) 逆变灭磁信号有效；2) 在空载状态下停机停机令有效；3) 正常运行状态(非监控状态)下电压给定值Ur 小于0.3；励磁电流励磁电压灭磁开关分灭磁开关合控制电源电压测量4)在空载状态下发电机的频率小于45HZ。
6.3、励磁方式1、恒压励磁：同步发电机通过调整励磁电流来使定子输出电压稳定在给定值的励磁方式称为恒压励磁方式。
励磁系统运行
励磁系统运行规程1 励磁系统主要设备规范2 概述三江美亚水电厂水轮发电机组励磁系统是采用可控硅三相全控桥整流自并励静止励磁，励磁设备采用东方电机股份有限公司的GES-3320型励磁装置，该装置包括两个整流柜，一个DWLS-23C型双微机励磁调节器柜，一个由起励装置、灭磁回路、转子过压保护装置组成的灭磁柜以及配套的励磁变压器。
励磁装置采用冗余设计，安装了两套自动调节装置以及两套功率整流装置。
正常运行情况下，两套装置自动运行调节，无需运行人员干涉。
发电机正常起励为残压起励，残压不足时用直流进行起励。
正常灭磁采用可控硅逆变灭磁，事故时采用磁场断路器加非线性电阻进行灭磁。
功率柜冷却方式采用强迫风冷方式。
3 励磁系统处于备用状态时应满足的条件3.1 装置内无危及设备安全运行的异物。
3.2 装置内各连接部分、端子排接触良好，各继电器插入到位。
3.3 励磁变压器处于备用状态。
3.4 励磁回路对地绝缘不低于0.5MΩ（用500V兆欧表测试）。
3.5 发电机2YH、3YH电压互感器正常，其高压侧熔断器投上，隔离开关912G、913G（922G、923G；932G、933G）应处于合好位置，低压侧空开应处于合闸位置。
3.6 10母线电压互感器4YH1（4YH2）正常，其高压侧熔断器投上，隔离开关918G（928G）应处于合好位置，低压侧空开应处于合闸位置。
3.7 厂房内发电机层下游侧电气室低压配电柜励磁用电源开关11D-1（11D-2、11D-3）应处于合闸位置。
3.8 直流屏220V励磁调节屏电源开关5#（2#机9#、3#机13#）及磁场断路器合闸电源开关5#（2#机6#、3#机7#）在合闸位置。
3.9 灭磁开关柜内转子侧过压保护熔断器F1、F3投上，起励回路熔断器F61和F62投上，转子电压测量熔断器F63和F64投上，磁场断路器合闸主回路熔断器F65和F66投上，两个功率柜交直流两侧过压保护熔断器F7、F8、F9投上。
励磁系统及其转子磁场的建立和灭磁
进行。
励磁调节器里设有专门的平衡指示电路保证调节方式的平稳切换。
目录： 1 2 3
励磁调节器的静态工作特性 励磁调节器静态特性的调整
自动励磁调节器的辅助控制 励磁系统稳定器
4
三、励磁调节静态工作特性
1静态工作特性的合成
励磁调节器简化框图
U de K 1 (UG U REF )
USM K2Ude
3发电机外特性的平移
（1）发电机在退出系统运行时 IG.Q2减小到IG.Q1减小到0 ，只要将发电机外特性由1下移动到3，这样机组就可平 稳退出运行，不会发生无功功率的突变，不会引起对电
网的冲击。
（2）发电机投入运行时，待机组并入系统后外特性3向 上移动，使无功电流逐渐增加到运行要求值。
UG Usys
目录： 1 2 3
励磁调节器的静态工作特性 励磁调节器静态特性的调整
自动励磁调节器的辅助控制 励磁系统稳定器
4
的元件都是线性元件，系统的运动过程可用线性微分 方程（或差分方程）来描述。 中含有至少一个非线性元件。非线性元件的输入输出静态特性是非线性特性，例如：饱和限幅特性、死区特性、 继电特性等。系统的运动过程可用非线性微分方程（或差分方 程）来描述。
无差调节
正调差系数，利 于维持系统稳定 运行
2调差系数的调整
只改变测量单元输入信号
UG K IQ
（1）改变极性 • 正调差接线：UG-IQ的下斜度 加强 • 负调差接线
U A' U A + I C Ra
U B' U B
U C ' U C - I A Rc
（2）改变大小：调整电阻R值可 以改变调差系数。
励磁系统
• 每台机有两个励磁调节器组成，每个励磁调节器都包括自动通道、紧急后备通道（EGC），自 动通道包括自动（AVR）、手动（FCR）两种调节方式。 • 两个自动通道完全相同，可任选通道1或通道2为运行通道。 1：非运行通道自动地跟踪运行通道，在运行通道中检测到故障，自动切换到第二个通道运行。 如果非运行通道故障，则切换至手动通道运行；手动通道故障，则切换至紧急后备通道。 2：在自动方式下，励磁系统自动调节发电机电压，最大限度地维持发电机机端电压恒定。 在手动方式下，励磁系统自动维持发电机恒定励磁（磁场电流）。 在手动方式运行，必须根据发电机的负荷变化人为调整发电机的励磁，维持发电机电压恒定。 3：紧急后备通道包含有一个后备励磁电流调节器；除此之外，紧急后备通道还设有过电压保护 和独立于主通道的触发脉冲形成功能； 因此在调节上紧急后备通道与主通道的手动方式一样按自动维持发电机恒定励磁（磁场电 流），同时必须根据发电机的负荷变化人为调整发电机的励磁，以维持发电机电压恒定。 4：在人为从自动向手动方式切换时，考虑到跟踪延时的作用，如果切换前瞬间发电机励磁电流 有变化，需等待跟踪平衡信号“自动/手动跟踪平衡”，即在切换完成前有短暂的延时。 从主通道向紧急后备通道的人为切换只能由被授权的专业人员进行，紧急后备通道运行则不 能切回自动或手动通道运行，这时应及时安排停机处理。
第一节 设备概述及原理
励磁装置电源：分交流、直流两种
1：交流电源 -- 有400V汽机MCC一路、汽机220VD/P段一路； 400V汽机MCC交流电源：主要做为功率柜风机备用电源（正常风机由励磁变低压 侧经降电压互感器供电）； 汽机220VD/P电源：主要向加热、照明装置供电；
2：220V直流电源：为启励装置电源； 110V直流电源有两路：一路为励磁装置电源； 另一路为灭磁开关跳闸线圈电源。
励磁系统
七、励磁系统绝缘测试
六、励磁系统绝缘测试
2、说明： 1) 摇绝缘前把灭磁开关FCB合上，或用细铜 丝把FCB短接； 2) 500V或1kV摇表为宜；典型阻值在0.8兆欧 左右； 3) 假如励磁变低压侧封母或发电机炭刷未 解开，在励磁变低压侧或转子侧摇绝缘时， 也需在交流进线柜内做同样的保护措施。
3、自动/手动方式之间的切换：每一个通 道 都有一个自动方式和一个手动方式， 自动方式中，发电机电压受到调节，维持 机端电压恒定。手动方式中，发电机励磁 电流保持恒定，随发电机负荷变化，手动 调节励磁电流以使发电机电压不变；
4、切换到应急通道：应急通道的自动电 流调节器自动跟踪主通道，在主通道故障 时，自动无扰切换。从主通道向应急通道 的手动切换只能由被认可的特殊操作人员 进行。
励磁调节器设有过励磁限制、过励磁保护、低励磁限制、 电力系统稳定器（PSS）、伏/赫（V/Hz）限制及保护、 转子过电压和PT断线闭锁保护等单元。其附加功能应包括 转子一点接地保护、转子温度测量、串口通讯模块、跨接 器、均流、高次谐波过滤等内容。自动励磁调节器AVR设 置两个完全相同且独立的(AC调节器)自动通道运行。各通 道装设独立的PT、CT、稳压电源，各通道自动相互跟踪 达到无扰动切换。每个通道功能齐全，都具有独立工作能 力。当一个通道调节器出现问题时，它将自动退出运行， 并发出报警。单个通道调节器独立运行时，完全能满足发 电机各种工况下的正常运行。同时每一个通道还设有手动 电路(DC调节器)作为备用，手动、自动电路应能相互自动 跟踪；当自动回路故障时能自动无扰切换到手动。 4.3.25 励磁调节器设有独立的备用手动通道，以满足发电 机试验、零起升压试验的要求。 AVR具备下列四种运行方式：机端恒压运行方式、恒励磁 电流运行方式、恒无功功率运行方式、恒功率因数运行方 式。
励磁系统运行操作
励磁系统运行操作目录1 简介1.1 发电机运行方式1.2 发电机空载运行1.3 发电机并网带负荷运行1.4 在电网中运行的自动电压调节器的功能2 操作及显示2.1 概述2.2 开机前调节器操作2.3 零起升压2.4 正常预置值升压2.5 通道跟踪与切换2.6 系统电压跟踪2.7 手动运行方式2.8 增减磁操作2.9 逆变灭磁2.10 功率柜操作2.11 灭磁柜操作2.12 短路试验2.13 恒Q或恒PF调节2.14 调差系数设置2.15 起励操作2.16 电力系统稳器投入/退出2.17 低励磁/过励磁限制器动作2.18 机组由于故障而切除2.19 模拟量显示2.20 状态和报警信息3 系统的运行3．1投入前的检查3．2开机流程3．3运行中的检查3．4停机流程3．5紧急停机4．调节器面板信号灯定义1 简介本章叙述了励磁系统的运行操作规程，并指出系统无故障运行时需要遵守的事项。
本资料还说明了需要采取的安全预防措施，也简要介绍发电机的运行特性及励磁系统在自动和手动方式下的运行特性。
1.1 发电机运行方式发电机可以按下述方式运行：1) 空载运行，发电机不带负荷2) 发电机并网带负荷运行3) 发电机带厂用电负荷运行发电机带厂用电负荷运行，加负荷的运行条件基本上与空载运行相同。
其唯一的区别是在带厂用电负荷运行时，发电机电压为主要调节变量，而发电机在并网负荷运行时，以无功功率为主要调节变量。
1.2 发电机空载运行发电机空载运行，发电机端电压等于转子感应电势。
在转速恒定条件下，发电机端电压直接取决于励磁电流。
在发电机额定电压范围内，发电机端电压与励磁电流之间存在着或多或少的线性关系。
当发电机电压超过额定值时，将发生饱和效应，这种饱和效应本质上是由定子铁芯设计决定的。
如果要进一步增加发电机电压，则必须大大增加励磁电流。
1.3 发电机并网带负荷运行发电机负载运行时，流过定子绕组的电流通过同步电抗引起电压降。
如果励磁电流保持不变，则端电压因此而降低。
励磁基本原理参考文档
灭磁开关
➢ 耗能型灭磁开关——灭磁开关分断励磁回路后，利用开关断口将 灭磁能量形成的电弧引入灭磁开关的灭弧室内燃烧，使电弧能量 消耗完毕，实现灭磁。灭磁能量有限。很少采用。典型产品：国 产DM2型。
➢ 移能型灭磁开关——灭磁开关分断励磁回路后，将转子电流转移 到灭磁电阻上消耗或吸收，开关本身基本不吸收灭磁能量。灭磁 能量大，灭磁时间快，普遍采用。典型产品：国产DM4、DMX， 进口ABB-E、UR、HPB型。
脉冲触发图
整流元件过载、短路保护
整流元件的过载、短路保护一般采用电力电子专用快速熔断器而 不能使用普通熔断器代替。专用快速熔断器的电流/温度特性与普通 熔断器相比具有更好的性能，熔断时间更短。
KP
A
KRD
B
C
KRD
KP
A B C
图9 交流侧串联快熔接线方式
图10 整流元件串联快熔接线方式
图三 短路（过流） 的晶闸管管
智能控制板
变送器板
BOD板
➢起励装置
根据工作原理和起励电源的不同，起励方式可划分为残压起励、交 流起励和直流起励三种类型。
起励装置一般包括起励电源开关、起励接触器、导向二极管或整流 桥、限流电阻等。在交流起励方式下还包括隔离变压器。
残压起励应用高频脉冲列触发技术，可靠实现低残压起励，整流阳 极电压达到5~10V，即可无需外部辅助电源进行起励。
晶闸管
晶闸管的导通条件：以下两条件须同时具备： a.正向阳极状态； b.控制极加上触发脉冲； 晶闸管的关断条件：以下任一条件即可关断： a.主回路断开； b.晶闸管两端处于反向电压时 c.流过晶闸管的电流下降到小于维持电流
晶闸管的伏安特性
移相触发
移相触发单元的作用：产生触发脉冲，用来触发整流桥中的晶闸 管，并控制触发脉冲的相位随综合放大单元输出的控制电压的大 小而改变，达到调节励磁的目的。 移相触发的基本原理：利用主回路电源电压信号产生一个与主回 路电压同步的幅值随时间单调变化的同步信号，将其与来自综合 放大单元的控制信号比较，在两者相等的时候产生触发脉冲。 移相触发单元一般包括：同步、移相脉冲形成和脉冲放大环节。
水电站发电机励磁系统的运行分析报告
水电站发电机励磁系统的运行分析摘要励磁系统对水电站电力系统的安全和稳定运行具有十分重要的作用，它的主要任务是根据发电机的运行状态，向发电机的励磁绕组提供一个可调的直流电流，以满足发电机各种运行方式下的需要。
性能良好、可靠性高的励磁系统是保证发电机安全发电，提高电力系统稳定性所必须的。
对励磁系统而言，除了要求励磁装置维持发电机电压水平外，还要求它对电力系统动态和暂态稳定起作用。
本文中以尼尔基水电站为例，尼尔基水电站坐落于嫩江干流中段，以防洪城镇供水和农业供水为主，结合发电，兼有改善下游航运和水环境的大型水利控制工程。
尼尔基发电厂励磁系统性能的优劣是机组能否运行的关键之一。
本文举例分析了尼尔基发电厂的励磁系统的运行分析。
机组发电运行以来，励磁系统运行稳定良好，满足了设计要求。
关键字水电站励磁系统微机励磁控制器运行分析在国家大力开展水利电力的建设的同时，为提高水利电力系统的稳定性，水电站发电机励磁系统一直被视为重中之重。
在诸多改善发电机稳定性的措施中，提高励磁系统的控制性能，被公认为是最有效和最经济的措施之一。
水电站电力系统的励磁控制系统是同步发电机的重要组成部分，它的特性好坏直接影响到同步发电机运行的可靠性与稳定性。
励磁的主要任务是根据发电机的运行状况，向发电机的励磁绕组提供一个可调的直流电流，以满足发电机的运行需要。
同步发电机的励磁系统一般由两部分组成。
一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称为励磁功率输出部分(或称为功率单元)。
另一部分用于在正常运行或发生事故时调节励磁电流的大小，以满足运行需要，一般称为励磁控制部分(或称控制单元，或统称为励磁调节器)。
一、同步发电机励磁系统的主要任务同步发电机励磁系统作为同步发电机组的一个重要组成部分，它通常由励磁功率单元和励磁调节单元两部分构成，通过励磁系统中的励磁调节器对励磁功率单元进行控制，达到调节发电机励磁电流的效果。
励磁调节系统应能够满足系统在正常和事故情况下的调节需要，其主要任务为：合理分配并联运行发电机间的无功功率。
励磁系统起励及灭磁单元运行doc武汉电力职业技术学
面板、调剂器前面板增磁、减磁按钮，调整机端电压至合适值，以便于同期并网。在跟踪状态下，操作增减键无效。
机组有功无功减至零，跳断路器后，由水机盘给出停机灭磁令，励磁系统自动逆变灭磁，若投停机联动连片3LP，则会自动跳灭磁开关。事故情形下，励磁系统自动跳灭磁开关，并通过非线性电阻灭磁。
在给出励磁开机起励信号后，励磁系统不能自动建压，则应作如下检查：①检查灭磁开关是否合上；②检查交流侧交流开关是否合上；③检查爱护是否未解除，停机令存在；④检查“V/F限制”灯是否熄，机组频率是否在45HZ以上；⑤检查起励电源是否正常；⑥检查起励接触器各触点接触是否良好。
讲解观看法
讲授法
图解展现法
演示、观看法
难点：非线性电阻灭磁、逆变灭磁
作业
1.列出起励失败的若干可能缘故
2.描述非线性灭磁的灭磁过程
预习内容
课后
记载
学生听教师讲授时的表现：来自学生交流活动中的表现：今后要注意事项：
检查意见
教学内容及过程
教学方法
教学地点和教具
时刻
1. 起励单元的组成、作用是什么？
起励单元包括起励电源、起励接触器、起励二极管、限流电阻构成。起励电源能够是厂用交流电源，也能够是直流电源。
实现理想灭磁的差不多条件是：灭磁电压Ufm保持不变，灭磁电流ifm直线衰减，这就要求在一个大电感回路中，其灭磁电阻Rm应具有随电流ifm而变化的非线性特性。只有如此才能保证ifmRm=Ufm=常数。
3. 常见的灭磁方式有哪些，分别在什么场合应用? 常见有哪些类型的灭磁开关，分别有什么特点？
4. MEC-2006励磁装置的起励、灭磁操作？
