华中科技大学电信系操作系统课件-chapter10
合集下载

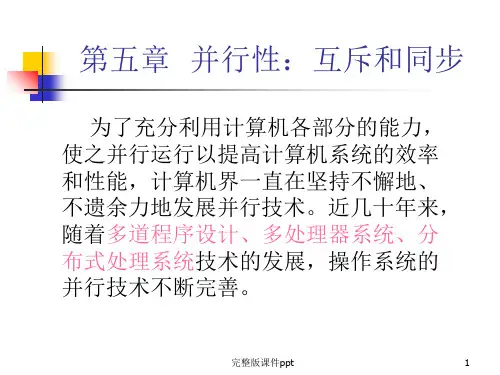

华科电信系操作系统
并行、异步的在系统内运行 共享各类资源，彼此相互制约 只有在严格遵循并行程序设计的原则下，
程序运行的结果才是确定的，否则，可 能产生意料不到的情况
完整版课件ppt
14
并发执行实例：誊抄
一个循环程序顺序执行的誊抄
算法1： 输入：f 输出：g {
while (f 不为空） { input ; output ; } }
2、输入程序执行的速度比输出程序快时，有些数据会丢 失；
如输入程序送入一个字符“B”，紧接着（当输出程序还未取走 字符“B”）又送入字符“N”，这时输出程序取走的是“N”， “B”就丢失了。
完整版课件ppt
18
并发执行实例：誊抄
▪三个并发执行程序的誊抄
▪get程序负责从输入序列f中读取字符并送到缓冲区s中； ▪copy程序把缓冲区s中的数据复制到缓冲区t中去; ▪put程序从缓冲区t中取出数据打印。
完整版课件ppt
3
1、程序的顺序执行
处理机逐条的一次只执行一条指令 主存储块一次只访问一个字或字节 外设一次只能传送一个数据块
传统程序设计方法：顺序程序执行
完整版课件ppt
4ቤተ መጻሕፍቲ ባይዱ
程序的顺序执行
概念:
一个程序由若干个程序段组成，而这些程序 段的执行必须是顺序的，这种程序执行的方 式就称为程序的顺序执行。
完整版课件ppt
7
例如:
I1、C1、P1的执行必须严格 按照I1，C1，P1的顺序，
而P1与I2，C1与I2,I3 与P1是可以同时执行的。
完整版课件ppt
8
程序并行执行 （定义）
若干个程序段同时在系统中运行，这些程序的执行 在时间上是重迭的，一个程序段的执行尚未结束， 另一个程序段的执行已经开始，即使这种重迭是很 小的，也称这几个程序段是并行执行的。
程序运行的结果才是确定的，否则，可 能产生意料不到的情况
完整版课件ppt
14
并发执行实例：誊抄
一个循环程序顺序执行的誊抄
算法1： 输入：f 输出：g {
while (f 不为空） { input ; output ; } }
2、输入程序执行的速度比输出程序快时，有些数据会丢 失；
如输入程序送入一个字符“B”，紧接着（当输出程序还未取走 字符“B”）又送入字符“N”，这时输出程序取走的是“N”， “B”就丢失了。
完整版课件ppt
18
并发执行实例：誊抄
▪三个并发执行程序的誊抄
▪get程序负责从输入序列f中读取字符并送到缓冲区s中； ▪copy程序把缓冲区s中的数据复制到缓冲区t中去; ▪put程序从缓冲区t中取出数据打印。
完整版课件ppt
3
1、程序的顺序执行
处理机逐条的一次只执行一条指令 主存储块一次只访问一个字或字节 外设一次只能传送一个数据块
传统程序设计方法：顺序程序执行
完整版课件ppt
4ቤተ መጻሕፍቲ ባይዱ
程序的顺序执行
概念:
一个程序由若干个程序段组成，而这些程序 段的执行必须是顺序的，这种程序执行的方 式就称为程序的顺序执行。
完整版课件ppt
7
例如:
I1、C1、P1的执行必须严格 按照I1，C1，P1的顺序，
而P1与I2，C1与I2,I3 与P1是可以同时执行的。
完整版课件ppt
8
程序并行执行 （定义）
若干个程序段同时在系统中运行，这些程序的执行 在时间上是重迭的，一个程序段的执行尚未结束， 另一个程序段的执行已经开始，即使这种重迭是很 小的，也称这几个程序段是并行执行的。
华中科技大学操作系统讲稿系列第一章绪论
系统软件（操作系统、语言编译器、数据库管理系统） 应用软件 （CAD、MIS、用户自己开发的系统等） 工具软件（软、硬件检测疹断程序）
2019/3/27
华中科技大学计算机学院 李 胜利
5
1.1 计算机系统结构
一、计算机系统组成
2019/3/27
华中科技大学计算机学院 李 胜利
6
1.1 计算机系统结构 二、软件与硬件的关系
29
1.2 操作系统的形成和发展
7.分布式系统(Distributed System)
分布式系统是以计算机网络为基础的计算机系统，包含多 台处理机，每台处理机完成系统中指定的一部分功能。 分布式计算机系统，可以是共享存储器，也可以是分布式 的存储器，即每台计算机都有自己的存储器。 从硬件上讲，它与计算机局域网没有任何区别。关键是软 件。
2019/3/27
华中科技大学计算机学院 李 胜利
32
1.3 操作系统概念Байду номын сангаас
1.3.1 操作系统定义
4、软件的观点 操作系统是程序和数据结构的集合。 5、管理的观点 操作系统是计算机硬件和软件资源的合理而 协调的管理者。 6、 操作系统是一个大型的程序系统，它负责计算机的全部软 、硬件资源的分配、调度工作，控制并协调并发活动，实现 信息的存取和保护。它提供用户接口，使用户获得良好的工 作环境。操作系统使整个计算机系统实现了高效率和高度自 动化。
电子工业出版社 北京科学出版社 清华大学出版社
2019/3/27
华中科技大学计算机学院 李 胜利
3
操作系统
Operating System
2019/3/27
华中科技大学计算机学院 李 胜利
4
华中科技大学电信系数电课件-chapter10-AD_DA
ε
max
= 1LSB =1/8V
0
b 四舍五入量化方式 量化过程将不足半个量化单位部分舍弃, 四舍五入量化方式:量化过程将不足半个量化单位部分舍弃 量化过程将不足半个量化单位部分舍弃, 对于等于或大于半个量化单位部分按一个量化单位处理. 对于等于或大于半个量化单位部分按一个量化单位处理.
输入信号
1
υ I (t)
υ O (t)
S (t)
S(t)=1:开关闭合 开关闭合
υI
(t)
S(t)=0:开关断开 S(t)=0:开关断开
t
0 S(t)
υ O (t)
0
τ
t
0
t
2.取样和保持 取样和保持
采得模拟信号转换为数字信号都需要一定时间, 采得模拟信号转换为数字信号都需要一定时间,为了给后续的 量化编码过程提供一个稳定的值, 量化编码过程提供一个稳定的值,在取样电路后要求将所采样 的模拟信号保持一段时间. 的模拟信号保持一段时间.取样与保持过程通过采样与保持电 路同时完成. 路同时完成. 电路: 电路:AV1AV2= 1 ,A1 的Ri 高,A2 的Ri 高,A2 的Ro低
I4
0
1
C
05
1 1
5VREF/15
R
3 15 3VREF/15
1D
> C1
C C
6 06
1
Q
I5
D
1( M S B )
2
+ –
1D
V
REF
> C1
R + – C
7
1
Q
I6
C
07
1
编码器:输入低电 编码器 输入低电 平有效; 平有效; I7的优先级最高
华中科技大学电信系《电路理论》课件-电路复习课
(a)
U
cd
jX L
b
I 1 + I 2 = 10∠ 0 o
XC 1 = R 3 XL = 3 R
I2 R
60° I R 30° 1 30°
UC
UL UL = I2XL =5 3 XL = = 3 R=1 I2
1 XC = 3
1 I 2∠ 30 o + I 2∠ - 60 o = 10 3
I2 = 5
+
US V
jXL
R jXC
I1
A1
A2
I2
U 2 = 2 × 100 V
X C = U 2 I 2 = 100 2 5 2 = 20 R = U 2 I 1 = 100 2 5 2 = 20
– (a)
U
S
I2
I
I1
U
U L = 100 V
L
I = 10 A
X L = U L I = 100 10 = 10
12
5.熟练掌握对称三相电路有功功率,无有功功率, 视在功率,复数功率的计算.掌握三相电路功率 的与测量(三瓦特表法,二瓦特表法). 非正弦周期电流电路: 1. 掌握周期性非正弦电量的富里叶级数,熟练掌握 波形对称性对富里叶级数的影响,深刻理解非正弦 周期电压(电流)的有效值. 2.熟练掌握用叠加原理计算线性非正弦周期电流电路 的稳态解,非正弦周期电流电路的平均功率,理解谐 波阻抗及滤波的概念.
1Ω
解:先求网络函数
+
1H
1F
+ _
us
uC
_
1 1 (S + ) UC(s) S 2 2 H(s) = = 2 = US(s) S + S +1 1 3 (S + )2 + ( )2 2 2
U
cd
jX L
b
I 1 + I 2 = 10∠ 0 o
XC 1 = R 3 XL = 3 R
I2 R
60° I R 30° 1 30°
UC
UL UL = I2XL =5 3 XL = = 3 R=1 I2
1 XC = 3
1 I 2∠ 30 o + I 2∠ - 60 o = 10 3
I2 = 5
+
US V
jXL
R jXC
I1
A1
A2
I2
U 2 = 2 × 100 V
X C = U 2 I 2 = 100 2 5 2 = 20 R = U 2 I 1 = 100 2 5 2 = 20
– (a)
U
S
I2
I
I1
U
U L = 100 V
L
I = 10 A
X L = U L I = 100 10 = 10
12
5.熟练掌握对称三相电路有功功率,无有功功率, 视在功率,复数功率的计算.掌握三相电路功率 的与测量(三瓦特表法,二瓦特表法). 非正弦周期电流电路: 1. 掌握周期性非正弦电量的富里叶级数,熟练掌握 波形对称性对富里叶级数的影响,深刻理解非正弦 周期电压(电流)的有效值. 2.熟练掌握用叠加原理计算线性非正弦周期电流电路 的稳态解,非正弦周期电流电路的平均功率,理解谐 波阻抗及滤波的概念.
1Ω
解:先求网络函数
+
1H
1F
+ _
us
uC
_
1 1 (S + ) UC(s) S 2 2 H(s) = = 2 = US(s) S + S +1 1 3 (S + )2 + ( )2 2 2
华科电信数电课件(全)
数字电路与逻辑设计 4
�
作业
� � �
�
考试
� �
2013年3月8日
如何学好本课程
1. 比理解更进一步
学习
2. 善用网络资源
�
理解
思考
应用
利用搜索引擎查找数据手册和应用笔记
� Datasheet � Application
Note
�
浏览电子论坛
� 例如
数字电路与逻辑设计
15
例2
问题：这又是一个实现什么功能的电路？
2013年3月8日
数字电路与逻辑设计
16
例3
问题：如何实现4开关灯控电路？ Tip：简单连线是无法实现的～ ☺
2013年3月8日 数字电路与逻辑设计 17
例1的逻辑代数分析过程
K 0 断开 接通 1
L 0 熄灭 点亮 1
逻辑表达式: L = K
�
专业技术基础（系统的物理构成基础及其构件）
� �
� �
专业性课程：通信原理／计算机网络／微波技术基础 实验技术基础（系统的实现与工程实践能力）
� �
电子电路测试与实验／微机原理实验 各软件类课程上机、软件课设、硬件课设
2013年3月8日
数字电路与逻辑设计
3
本课程要求
�
课堂
� � �
请记笔记（要点、疑问）；课件每章结束后提供 可随时提问；也可能会随时被提问（计入平时成绩） 带草稿纸（用于课堂练习或考试） 每周第一次课前收齐；之后一律算补交 补交作业计60分（C） 抄袭作业视为缺交 集体出卷 流水阅卷
K1 0 0 0 0 …
K2 0 0 0 0 …
K3 0 0 1 1 …
�
作业
� � �
�
考试
� �
2013年3月8日
如何学好本课程
1. 比理解更进一步
学习
2. 善用网络资源
�
理解
思考
应用
利用搜索引擎查找数据手册和应用笔记
� Datasheet � Application
Note
�
浏览电子论坛
� 例如
数字电路与逻辑设计
15
例2
问题：这又是一个实现什么功能的电路？
2013年3月8日
数字电路与逻辑设计
16
例3
问题：如何实现4开关灯控电路？ Tip：简单连线是无法实现的～ ☺
2013年3月8日 数字电路与逻辑设计 17
例1的逻辑代数分析过程
K 0 断开 接通 1
L 0 熄灭 点亮 1
逻辑表达式: L = K
�
专业技术基础（系统的物理构成基础及其构件）
� �
� �
专业性课程：通信原理／计算机网络／微波技术基础 实验技术基础（系统的实现与工程实践能力）
� �
电子电路测试与实验／微机原理实验 各软件类课程上机、软件课设、硬件课设
2013年3月8日
数字电路与逻辑设计
3
本课程要求
�
课堂
� � �
请记笔记（要点、疑问）；课件每章结束后提供 可随时提问；也可能会随时被提问（计入平时成绩） 带草稿纸（用于课堂练习或考试） 每周第一次课前收齐；之后一律算补交 补交作业计60分（C） 抄袭作业视为缺交 集体出卷 流水阅卷
K1 0 0 0 0 …
K2 0 0 0 0 …
K3 0 0 1 1 …

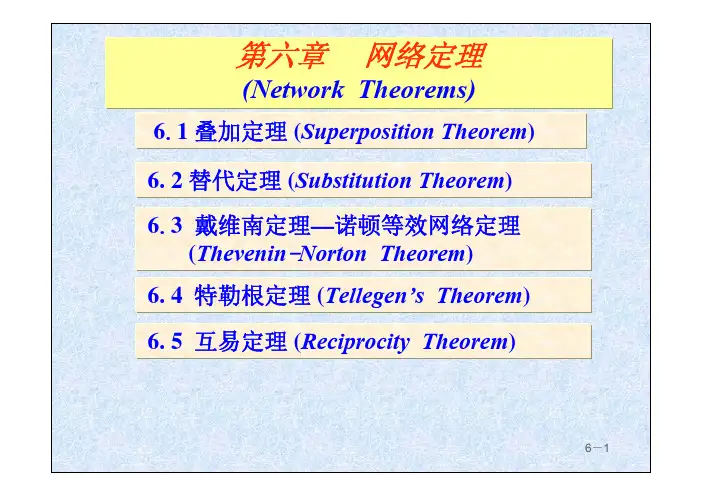

华中科技大学电信系《电路理论》课件第一册-第六章
