【预防性试验】SF6断路器时间特性测试.ppt
110kVSF6断路器预防性试验培训课件
六、异常处理
异常情况
导电回路电阻测试数据异常。
处理做法
1、采用专用回路电阻测试线； 2、采取摩擦断路器导线等措施，重新测 试； 3、调整测试线与断路器之间的距离； 4、判断是否因湿度造成导电性能影响很 大，考虑在湿度相对较小的时段（如午后） 进行测量。
时间参量测试无法显示分合闸时间 1.开关两侧的地刀应拉开
2.检查仪器的接线是否正确 3.断路器二次端子接线是否正确
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理
七、练习活动 八、回顾与总结
七、练习活动
1、仪器模拟接线
使用回路电阻测试仪模拟试验接线
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理
一、风险评估： 1、作业前认真核对间隔，试验接线时注 意安全距离； 2、高处作业必须使用安全带，登梯时须 有人扶梯； 3、认真核对二次回路图、试验接线夹做 好防短路和接地的措施。
三、作业过程
二、作业过程： 1、摆放开关机械特性测试仪、开关机械 特性测试仪检查 2、连接测试线和接地线 3、选择合适的测量电压 4、开始测量进行分、合闸，读取并记录 测量结果 5、根据相关试验规程和历史记录对数据 进行判断（断路器的分、合闸时间，主、 辅触头的配合时间应符合制造厂规定；相 间合闸不同期不大于5ms,相间分闸不同期 不大于3ms）
110kV输电线路两端都装设有断路器，多为SF6断路器，下面介绍110kVSF6 断路器的预试方法。
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理

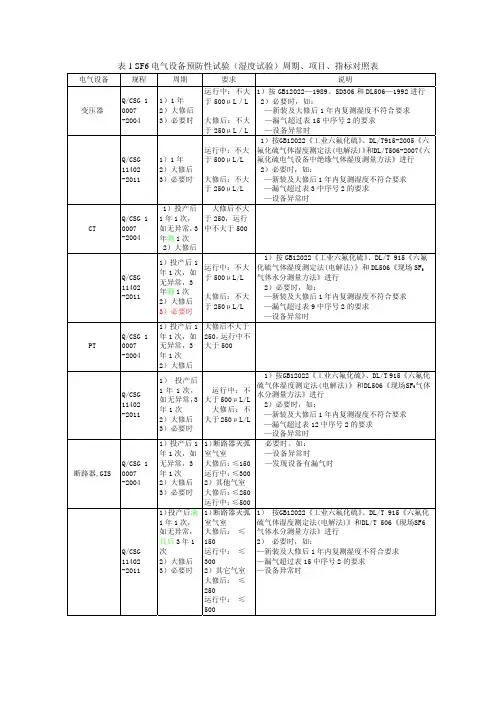

SF6电气设备预防性试验周期、项目、指标对照表
—新装及大修后 1 年内复测湿度不符合要求 —漏气超过表 3 中序号 2 的要求 —设备异常时
1）按 GB12022《工业六氟化硫》、DL/T 915《六氟 化硫气体湿度测定法(电解法)》和 DL506《现场 SF6 气体水分测量方法》进行
规程
周期
要求
说明
Q/CSG 1 0007 12.3.1 SF6新气到货后，充入设备前应按GB12022—1989验收。抽检率为十分之三。
-2004
同一批相同出厂日期的，只测定含水量和纯度。
Q/CSG 11402 12.3.1 SF6新气到货后，充入设备前应按GB12022－2006《工业六氟化硫》验收。抽
2）必要时，如： 怀疑有故障时
检测组分：CF4、 必要时，如：
SO2、SOF2、SO2F2、SF4、 现场分解产物测试超参考值
S2OF10、HF
或有增长时
1）投产后 1 年 1 次， 如无异常， 3年1次 2）大修后 3）必要时
必要时
必要时
1）投产后 满1年1 次，如无异 常，其后 3 年1次 2）大修后 3）必要时
1）投产后 1 年 1 次，如 无异常，3 年1次 2）大修后
1） 投产后 1 年 1 次， 如无异常，3 年1次 2）大修后 3）必要时
1）投产后 1 年 1 次，如 无异常，3 年1次 2）大修后 3）必要时
1）投产后满 1 年 1 次， 如无异常， 其后 3 年 1 次 2）大修后 3）必要时
3）SF6变压器大修 后不大于250，运行 中不大于500
6.16
6.16
六氟化硫断路器 ppt课件
ppt课件
18
（2）旋弧式SF6断路器单极剖面图：
ppt课件
19
（3） 操动机构：采用单压式灭弧装置的SF6断路器配置 要求操作功大的操动机构，如开断31.5kA的35kV SF6断路器，要 配置与110kV电压级开断电流相当的液压机构。不但体积和外观
均不相称，价格上也无法使用户接受，这给SF6断路器在中压电 网中的发展带来了困难。而使用旋弧式灭弧装置的SF6断路器， 采用磁场驱动电弧使其在SF6中旋转的方法来吹弧，这可以使断 路器的合闸功大大下降（BBC的HB型SF6断路器要求的合闸功可下 降为原来的1/5），从而使操动机构的结构简化，成本降低。
④ 分闸阶段：接到分闸信号，解脱自由脱扣装置，释放分闸 弹簧储存的能量，并使触头进行分闸动作。
组成原理框图如图6-12所示。
ppt课件
30
4、操动机构的组成：
弹簧操动机构的结构示意图如图6-13所示，为自能式（压气 十热膨胀，由储能机构、传动机构和控制机构（脱扣机构和缓冲 器）三部分组成。
① 分闸位置： 图6-13a，分合闸弹簧均未储能。 储能时，首先由储能电机驱动棘爪轴13，使两棘爪14交替运 动，推动棘轮11顺时针转动； 随着棘轮转动，合闸弹簧7被压缩； 当棘轮转动180°后，合闸弹簧被压缩至最大压缩量，A销被 分闸保持挚子6锁定，完成合闸储能（见图6-13b）。
求很高，高电压部位的电极形状要求较严格，气体容积大，气量
多，金属材料消耗多等，价格稍贵。
ppt课件
24
5 5 0 k V 罐 式 断 路 器
ppt课件
25
图6-11
ppt课件
26
第二节 高压SF6断路器的操动机构
开关电器的触头分合必须靠机械操动系统才能完成。 操动机构作为高压SF6断路器的重要组成部分，型式多样，有
SF6断路器幻灯片课件
利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一 种断路器。简称 SF6断路器。六氟化硫用作断路器中灭 弧介质始于20世纪50年代初。由于这种气体的优异特性， 使这种断路器单断口在电压和电流参数方面大大高于压 缩空气断路器和少油断路器，并且不需要高的气压和相 当多的串联断口数。在60～70年代，SF6断路器已广泛用 于超高压大容量电力系统中。80年代初已研制成功363千 伏单断口、550千伏双断口和额定开断电流达80、100 千 安的SF6断路器。
（2）落地罐式SF6断路器。其总体结构类似 于箱式多油断路器，它的灭弧装置用绝缘 件支撑在接地金属罐的中心，借助于套管 引线，基本上不改装就可以用于全封闭组 合电器之中。这种结构便于加装电流互感 器，抗震性好，但系列性差，且造价昂贵。
（3）3—35KV六氟化硫断路器。有旋弧式、 气自吹式和压气式三种，用于配电开关柜 中，常常做成小车式。
应用范围：10～1000kv电压等级的电力系统
SF6气体的特点
物理特性： SF6气体是一种无色、无味、无毒和不可燃且透明的气体，在通常情况下有液化的可能性，在
45摄氏度以上才能保持气态。在均匀电场下，其绝缘性是空气的3倍，在4个大气压下，其绝缘性相当变压
器油。
化学特性：常温下是一种惰性气体。一般不会与其它材料发生反应。
压力表、压力继电器
压力表：起监视作用。一般采用弹簧管式。 压力继电器：主要配置在操动机构上，有多对电触点，可以控制
操动机构的动作。起控制和保护作用。 安全阀：是压力继电器的一种特殊形式，它与压力继电器的不同
之处在于安全阀不带电触点，且动作方式不同。
密度表和密度继电器
密度表：在SF6断路器上装设的SF6气体密度表，带指针及有刻 度的称为密度表；
六氟化硫断路器真空断路器及隔离开关相关知识摘要ppt课件
当呈现以下情况时，SF6高压开关应前往制造厂进展解体大修：累计开断电流到达高 压开关所规定的累计开断数值；操作次数已到达高压开关所规定的机械寿命次数 ；高压开关运转时间已到达10年；经检查后存在有严重影响设备平安运转的异常 景象。
;
常见缺点分析及处置
1、漏气分析及处置〔密度继电器发信号〕 a、密度继电器发信号:密度继电器动作值呈现误差，误发信号，对
;
经过对SF6断路器压力表的察看，及利用SF6气体检漏仪进展SF6气体的 检漏和水分的测定，利用SF6断路器的T-P曲线及SF6气压表可做到： 在SF6气压降低到闭锁压力之前，及时发现漏气景象及漏气点，以便 采取措施进展处置；可以定量的计算出漏气量，判别SF6气体对断路 器正常运转的影响程度；经过定期检查巡视，还可以发现构造能否变 形、瓷套有无破损、气体压力表能否损坏、SF6气体管路和阀门有无 变形及导线绝缘能否良好、有无发热异常景象。
;
五、SF6高压断路器的检修维护
SF6高压断路器在运转、检修过程中，一定要执行检修工艺 和相关检修规程。
SF6高压断路器运转中的巡视检查任务包括：对照温度—压 力曲线，察看压力表〔或带指示密度控制器〕指示应在规 定的范围内，并定期记录压力、温度值；整体紧固件应无 松动、零落；检查高压开关的外绝缘部分〔瓷套〕应完好 ，无损坏、脏污及闪络放电景象；储能电机及断路器内部 应无异常声响；分、合闸位置指示器应指示正确，并分、 合闸应到位；高压开关接地;外壳或支架接地应良好；高压
7、整体装配终了后，随即抽真空至133Pa，维持真空泵运转30分钟以上 ，然后停顿真空泵察看30分钟后读取真空度值，再静观5小时以上，第 二次读取真空度值，两读数之差不大于65Pa为合格，否那么，查找漏 气点。抽真空时要绝对防止勿操作，以免引起真空泵倒灌事故；
电气设备预防性试验 ppt课件
ppt课件
14
测量泄漏电流试验和直流耐压试验接线图(C) 采用上面接线，克服了A、B接线的缺点，但被试设备必需 对地绝缘。已安装好的在用设备无法做到外壳对地绝缘。 此接线适宜高压试验室内用。
ppt课件
15
• 试验方法步骤： • 根据被试设备的条件选择合适的试验设备，非成套装置则根
据试验设备选择合适接线。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
• 兆欧表输出的是直流电压，绝缘电阻、吸收比、极化指数的 区别是在时间的读数上，这三种方法各有用途和特点。
• 1）绝缘电阻：测得的数值应换算到同一温度和过去值相比 较，也就是存在温度修正问题。可以发现绝缘的整体和贯通 性受潮以及贯通性的集中缺陷，对于局部的缺陷反映不灵敏。
• 以恒定转速搖动把手(一般为120转/分)，指针稳定后读数。 测绝缘电阻记录1min的值。
• 读数完毕，应在搖表转动的情况下立即断开火线，然后再停 止转动。
• 放电。时间不应少于2分钟，操作应该用绝缘工具进行。
ppt课件
9
影响因素和分析判断
1.影响因素 a)湿度 相对湿度小于80% b)温度影响 环境温度不低于5℃ c)表面状态的影响 必要时加屏蔽 d)试验电压大小的影响 e)电气设备上剩余电荷的影响 f)兆欧表容量的影响 g)接线和表计型式的影响 2.分析判断 a)查“规程”应该大于规定的允许值 b)纵（历史数据）、横（各相、同类设备）向比较 c)排除外界因素
• 电容电流ic：它是由快速极化（电子、离子极化）而形成的， 是时间的函数，随承受时间的增大而快速地减少，直至零。
35-110kVSF6断路器试验报告模版(空白表格)
试验日期： 年 月 日
实测
要求
A相
B相
C相
分闸 1： 分闸 2：
4．断口接触电阻测试: 温度 ℃
试验日期： 年 月 日
相别
A
B
C
要求值
电阻（μΩ）
35～ 110kV SF6 断路器交接试验报告
工程名称: 安装位置：
5. SF6 密度继电器检查: 见 SF6 密度继电器试验报告。
6. 微水及检漏试验： 见 SF6 微水及检漏试验报告。
7．绝缘及交流耐压试验:
相别
试验项目
相对地
断口
相对地
断口
相对地
断口
绝缘电阻（M）
试验前
试验后
试验电压 （kV）
试验日期：
试验时间 （S）
年月日 试验结果
8．试验仪器仪表: 器具名称
编号
检验证编号
检验单位
有效期
9．试验结果:
试验人员：
试验负责人：
35～ 110kV SF6 断路器交接试验报告
工程名称：
安装位置：
1．铭牌： 型号
雷电冲击耐压(kV) 额定短路开断电流(kA)
操作机构型式 出厂编号 制造厂
额定电压(kV) 额定电流(A) 额定频率(Hz) 额定气体压力(MPa)
出厂日期
2．操动机构试验： 操作类别 合、分 合
分 合、分、重合
储能时间
操作电压（V） 110%额定操作电压 80%额定操作电压
65%额定操作电压 100%额定操作电压
操作次数
试验日期： 年 月 日
可靠性试验
试验结果
-----
(80%~110%)Un 可靠动 作
电气试验 110kVSF6断路器预防性试验
二、试验项目系统讲解 （二）试验原理——电流压降法
欧姆定律： R=U/I
仪器为回路提供恒定电流I（不小于100A），当电流流经 断路器时，由于动静触头的接触电阻，动静触头两端会有电 压差U，我们通过钳在动静触头的电压钳测量该电压差U。
SF6断路器适用于开断重要负荷的场 所，作为发电厂、变电所等输变电系统 的控制和保护开关，亦可作为电力系统 的控制和保护之用的联络断路器。
1
SF6断路器基础知识
2 试验项目系统讲解
3 试验其他事项
二、试验项目系统讲解
SF6断路 器预防性 试验项目
导电回路电阻测量 开关机械特性测试
二、试验项目系统讲解
二、试验项目系统讲解
4、 试验仪器
型号：DB-8003B断路器动特 性分析仪 厂家：武汉大洋科技有限公司
二、试验项目系统讲解
5、 试验接线
C
B
A
A1B1C1
二、试验项目系统讲解
6、 合闸时间测量
进行开关机械特性测试前，必须查阅厂家图纸找出分合闸回路相 应的接线端子。
分合闸控制回路图
二、试验项目系统讲解
导电回路电阻测量 开关机械特性测试
二、试验项目系统讲解
1、 分、合闸时间
合闸时间：线圈带电至触头刚接触
线圈刚带电 合闸指令
动静触头刚 接触 结束
分闸时间：触头刚分至线圈断电
线圈刚失电 结束
动静触头刚 分离 分闸指令
保护装置传 动时间
合闸时间
超行程时间
缓冲器作用 时间
断路器试验ppt课件
SF6断路器介绍
• 六氟化硫气体断路器 – SF6气体的性质 • 六氟化硫气体断路器是利用SF6气体作为绝缘介 质和灭弧介质的新型高压断路器。 • SF6气体有较高的介电强度，采用SF6气体作为电 气的绝缘介质可以大大缩小电气的外形尺寸，减 少占地面积。 • SF6气体具有良好的灭弧性能，主要原因是：SF6 气体的绝缘强度高；弧柱的电导率高，燃弧电压 很低，弧柱的能量较小；电流过零后，介质绝缘
高压断路器外观
高压断路器
灭弧室
高压断路器—灭弧室开断过程
高压断路器的特性参数
• 额定电压 额定电压指的是线电压，标于断路器的铭牌上。额定 电压的大小影响断路器的外形尺寸和绝缘水平，额定 电压越高要求绝缘强度越高，外形尺寸越大，相间距 离亦越大。
• 额定电流 额定电流是指在规定的环境温度下，断路器长时间允 许通过的最大工作电流。断路器长期通过额定电流时， 其各部分的发热温度不会超过允许值。额定电流的大 小决定了断路器的触头结构和导电部分的截面。
返回目录
1.绝缘部件、辅助和控制回路绝缘电阻及交流耐压
➢绝缘部件绝缘测量 断路器的绝缘部件包括瓷套、绝缘拉杆、灭弧室、绝
缘介质。 在断路器合闸状态下测量绝缘电阻，主要检查绝缘拉
杆、套管及绝缘介质的绝缘状况。 在断路器分闸状态下测量绝缘电阻，主要检查各端口
之间的绝缘以及内部灭弧室是否受潮或烧伤。
返回目录
2.导电回路电阻
➢导电回路电阻测量 导电回路电阻主要取决于断路器动静触头的接触 电阻，其大小直接影响通过正常工作电流时是否产 生不允许的发热，及通过短路电流时的切断性能； 它是反应安装检修质量的重要数据。 ➢使用仪器： 回路电阻测试仪（要求不小于100A）或双臂直流 电桥。
六氟化硫断路器.ppt
2.六氟化硫气体的灭弧性能与灭弧原理
（1）SF6气体的分解温 度（2000K）比空气 （主要是氮气，分解温 度约7000K）低，而需 要的分解能 （22.4eV） 比空气（9.7eV）高， 因此在分解时吸收的能 量多，对弧柱的冷却作 用强。由于气体分子的 分解，在相应的分解温 度上就出现气体导热率 的高峰。
（2）SF6在高温时分解出S原子、F原子和正负离子， 与其他灭弧介质相比，有较大的游离度。在维持相同 游离度时，弧柱温度就较低。因此，SF6气体中电弧 电压也较低，燃弧时的电弧能量较小，对灭弧有利。
几种气体中电弧的伏安特性
（3）由于SF6的强电负性，能吸附电子和正离子 复合，故复合作用快，去游离作用强。尤其在电 流过零前后，可使弧隙中带电粒子减少，导电率 下降。SF6气体电弧的时间常数也很小，为微秒 级或更小，在电弧电流过零后，弧柱温度将急剧 下降，分解物急剧复合。因此SF6弧隙的介质强 度及其恢复速度都很高，能耐受很高的恢复电压 作用，电弧在电流过零后不易重燃。
• SF6气体的分子质量大，分子间的相互作用显著。 当气体压力高于0.3MPa时，分子间的吸引力随气 体密度的增大、分子间距离的减小而加强，气体 的压力变化特性不再符合式理想气体的状态方程。 要准确地计算SF6气体状态参数间的关系，可采 用比较实用的Beattie—Bridgman公式。
SF6气体的临界温度高。 临界温度表示气体可以 被液化的最高温度，临 界压力则表示在临界温 度下使气体液化所需的 压力。SF6气体的临界温 度高达45.6°C，说明常 温下只要SF6气体压力足 够高就会液化。
六氟化硫断路器
一、六氟化硫气体特性与灭弧原理
1.六氟化硫气体的基本特性
SF6是目前高压电器中使用的最优良的 灭弧和绝缘介质。它无色、无味、无毒， 不会燃烧，化学性能稳定，常温下与其它 材料不会产生化学反应。
新编03第三章电气设备绝缘预防性试验PPT课件
工程意义： 1）选择绝缘材料 2）多层介质合理配合 3）判断绝缘状态
6.5
4.5 3.0～3.5
离子性
云母 电瓷
5～7 5.5～6.5
二、电介质的电导 • 离子电导：
• 以离子为载流子。 • 在电场或外界因素影响下，离解成正负离子。
3
电气设备绝缘预防性试验 ❖意义：
➢是保证电气设备安全运行的重要措施 和制度。
❖目的： ➢掌握电气设备的绝缘状况，及早发现 其缺陷，以进行相应的维护与检修。
如何掌握绝缘状况？
4
• 电气设备绝缘缺陷的产生： • 制造时潜伏下来的； • 运行中逐步发展起来的。
• 绝缘缺陷的分类： • 集中性缺陷； • 分布性缺陷。
8
1、电子式极化
• 电子轨道受到外电场的作用时，相对于原子核产 生位移，原子中正、负电荷的作用中心不再重合.
• 极化强度与正、负电荷作用中心间的距离成正比， 且随外电场的增强而增大。
• 特点 • 极化所需的时间极短，约10-15s； • 具有弹性，当外电场去掉后，依靠正、负电 荷间的吸引力，作用中心又马上重合，整体 呈现非极性，没有损耗；
v
Rv
S d
（2）表面电阻率：单位长度的正
IS
µA
体积电阻测量图
方形表面积上，相对两边之间 测得的电阻。
s
Rs
l d
20
2、液体电介质的电导 • 离子电导：
• 电介质分子或杂质分子离解而成的离子。
• 电泳电导：
• 较大的胶体吸附电荷后，变成带电质点。
• 中性和弱极性的液体电介质电导率小。 • 极性和强极性液体电介质电导率大，故不
2.1.4 35kV SF6断路器预防性试验作业指导书范本
Q/GZDW贵州电网公司企业标准Q/GZDW ××××-200935kV SF6断路器预防性试验作业指导书范本2009-**-**发布 2009-**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《35kV SF6断路器预防性试验作业指导书范本》，本范本用于指导和规范贵州电网公司系统编写35kV SF6断路器预防性试验作业指导书，同时作为相关专业人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位：贵阳供电局本范本主要编写人：何愈杰本范本主要审核人：孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次前言 (Ⅰ)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员要求 (2)6.2 预试工器具准备 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (4)11 作业项目、工艺要求、质量标准 (4)12 作业中可能出现的主要异常现象及对策 (5)13 作业后的验收和交接 (5)14 附录 (5)35kV SF6断路器预防性试验作业指导书范本1 范围本范本适用于贵州电网公司35kV SF6断路器预防性试验工作。
2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。
ISO 14001-1996环境管理体系规范及使用指南ISO 9000-2000 质量管理体系基础和术语ISO 9001-2000 质量管理体系要求GB/T 1.1-2000 《标准化工作导则第1部分：标准的结构和编写规则》GB/T 28001-2001职业健康安全管理体系规范DL 408-1991《电业安全工作规程》（发电厂和变电所电气部分）DL/T 600-2001《电力行业标准编写基本规定》DL/T 664-1999《带电设备红外诊断技术应用导则》Q / CSG 1 0007-2004 《电力设备预防性试验规程》Q / CSG 1 0004-2004 《电气工作票技术规范》（发电、变电部分）3 支持文件3.1 厂家的资料3.2《高压电气设备试验方法》（第二版）4 术语和定义4.1 导电回路电阻：指隔离开关在合闸状态下动、静触头间的接触电阻。
SF6断路器试验作业指导书
SF6断路器电气试验作业指导书一、适用范围本作业指导书适用于我厂500kV SF6断路器的交接或预防性试验工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：21. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。
1.2该项目适用范围我厂500kV SF6断路器交接、大修后试验和预试。
1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6 断开兆欧表后对被试品短接放电并接地。
断路器机械特性试ppt课件
精选课件ppt
7
除制造厂另有规定外，断路器的分、 合闸同期性应满足下列要求：
相间合闸不同期不大于5ms； 相间分闸不同期不大于3ms； 同相各断口间合闸不同期不大于3ms； 同相各断口间分闸不同期不大于2ms
精选课件ppt
8
分合闸电磁铁的动作电压（ DL/T 596 ）
1 操动机构分、合闸电磁铁或合闸接触器端子上的 最低动作电压应在操作电压额定值的30%～65%之间； 2在使用电磁机构时，合闸电磁铁线圈通流时的端 电压为操作电压额定值的80%(关合电流峰值等于及 大于50kA时为85%)时应可靠动作； 3 进口设备按制造厂规定。
(1)速度是保证断路器正常工作和系统安全运 行的主要参数。
(2)速度过慢，会加长灭弧时间，切除故障时 易导致加重设备损坏和影响电力系统稳定。
(3)速度过慢，易造成越级跳闸，扩大停电范 围。
(4)速度过慢，易烧坏触头，增高内压，引起 爆炸。
精选课件ppt
11
(1)断路器分、合闸时，触头运动速度是断路器的重 要特性参数，断路器分、合闸速度不足将会引起 触头合闸振颤，预击穿时间过长。
(2)分闸时速度不足，将使电弧燃烧时间过长，致使 断路器内存压力增大，轻者烧坏触头，使断路器 不能继续工作，重者将会引起断路器爆炸。
(3)如果已知断路器合、分闸时间及触头的行程，就 可以算出触头运动的平均速度，但这个速度有很 大波动，因为影响断路器工作性能最重要的是刚 分、刚合速度及最大速度。因此，必须对断路器 触头运动速度进行实际测量。
间的运动速度。国标推荐采用刚分后0.01s内 平均速度。
精选课件ppt
5
• 刚合速度指合闸时动触头与静触头接触瞬
间的运动速度。国标推荐采用刚合前0.01s内
最新2019-第六节SF6断路器-PPT课件
第二章 开关电器
第二节 高压断路器（四）
第二节 高压断路器（四） 教学内容
本节教学内容
《发电厂变电所电气部分》 第二章 开关电器
一、六氟化硫气体的特性
二、SF6断路器的特点
三、SF6断路器的灭弧室
四、SF6断路器的附件
五、SF6断路器的结构类型
六、SF6断路器的使用知识
第二节 高压断路器（四） 三、SF6断路器的灭弧室
《发电厂变电所电气部分》 第二章 开关电器
2.自能式SF6断路器
利用电弧自身的能量来熄灭电弧的断路器，可减少
对操动机构操作功率的要求，可以提高断路器的可靠性。
利用设置在利静用触电头弧附本近身的的磁能吹量线，圈加
在开断电流热时灭自弧动室地内被的电S弧F6串气接体进，
压气式SF6断路器结构简单，断1路－主器静内触的头；S2F－6弧气静
体只有一种压力，又称单压式。工作1－触动压压头触力气；头罩3；一－；5喷－般2－嘴主为动；触4－头弧； 0.6MPa。压气式SF6断路器主要用3于－6－静2压5触2气头k缸V；；以4－7上－压逆电气止室压阀；；
等级。
5-8静－触压头气；室6；-固9－定固活定塞活； 7-塞拉；杆10－中间触头
能力纯S采为FS用6空F气6合气气体适的体在的1无断0材0腐路料倍蚀器和，，操采开但作取断其中合能分和理力解出的大物现结约遇内构为水部，空后故可气会障以的变时排2成～，除腐3会潮倍蚀产气。性生和这不是 由强同防于的量止SS电F的腐F66解气分蚀气质体解。体，的物 在及会分， 设其对解高 备分设主毒 运解备要性 行物内有的 中具部三可分有某种以解极些情采物强材况用，的料，吸（电造即附如负成在剂S性F损电（4，害、弧如它及S作氧不2运用F化仅2行下铝、具故的、有碱优 良障分S石的2。解灰F绝（1；、0缘玻在分、特璃电子S性O、晕 筛F，瓷2、 或还、、火 它具H绝花 们F有缘及和 的独纸S局 混特O及部合2的类放物）热似电）会特材下清刺性料的除激和易分设皮电受解备肤特损；内、性害在的眼。）高潮睛电温气、流下和粘过的S膜零F，6前 的催如气截化果体流分大的小解量分，。吸解能入 物避， 。免还产会生引较起高头的晕过和电肺压水。肿。
2.1.12 500kV SF6断路器预防性试验作业指导书范本
Q/GZDW贵州电网公司企业标准Q/GZDW ××××-2009500kV SF6断路器预防性试验作业指导书范本2009-**-**发布 2009-**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《500kV SF6断路器预防性试验作业指导书范本》，本范本用于指导和规范贵州电网公司系统编写500kV SF6断路器预防性试验作业指导书，同时作为相关专业人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位：贵阳供电局本范本主要编写人：何愈杰本范本主要审核人：孙建江田维国丁恒洪陈忠雷赖罗彬本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次前言 (Ⅰ)1 范围.............................................................. 错误！未定义书签。
2 规范性引用文件.................................................... 错误！未定义书签。
3 支持文件.......................................................... 错误！未定义书签。
4 术语和定义........................................................ 错误！未定义书签。
5 安全及预控措施.................................................... 错误！未定义书签。
6 作业准备.......................................................... 错误！未定义书签。
SF6主要预防性试验项目
主要预防性试验项目，包括以下各项：
（1）断路器内SF6气体的含水量测量。
一般每1—3年一次，对瓷柱式SF6断路器，灭弧室与支柱、合闸电阻分开测量更为合理。
（2）SF6气体检漏试验。
必要时进行，按每个气室的年漏气率不大于1％考核。
（3）绝缘电阻的测量。
包括一次回路、辅助回路及控制回路绝缘电阻，一般每年一次。
（4）电容器试验。
一般每1—3年一次，特别要注意环境温度对电容器测量值的影响。
（5）测量每相导电回路电阻。
一般每年一次，应采用大电流测压降方法进行。
（6）测量合闸电阻值及投入时间，必要时进行。
（7）分、合闸电磁铁动作电压值。
一般一年一次。
（8）防慢分功能的检查。
一般每年一次，该项目是保证断路器不发生慢分而引起爆炸的重要防范措施，必须严格进行。
（9）SF6气压及液压操动机构、空气操动机构各压力值校对，保证操作机构正确动作。
（10）各气压表、液压表、气体密度继电器校验，一般1—3年一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2-2 高压开关测试仪
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法 110kV SF6断路器时间参量测试操作步骤
1.首先查阅图纸，确认试验端子号，用万用表确认断路器二次控制电源 关闭。
合闸端子 控制电源负电源
主分闸端子
辅分闸端子 控制电源负电源
图2-3 分、合闸回路二次控制电压测量接线图
图2-12 实物接线图
欢迎关注电气读书公众号
课程内容目标
110kV SF6断路器动作时间特性测试目的及试验周期
1 2 110kV SF6断路器动作时间特性测试方法
110kV SF6断路器动作时间特性测试的数据判断
3
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试数据判断 三 试验数据判断
2 掌握 2.110kVSF6断路器时间特性预防性试验的数据判断
欢迎关注电气读书公众号
课程内容目标
110kV SF6断路器动作时间特性测试目的及试验周期
1 2 110kV SF6断路器动作时间特性测试方法
110kV SF6断路器动作时间特性测试的数据判断
3
欢迎关注电气读书公众号
110kVSF6断路器动作时间特性测试目的及周期
根据南方电网公司电力设备预 防性试验规程 （Q/CSG114002-2011)规定：
图1-1
欢迎关注电气读书公众号
110kVSF6断路器动作时间特性测试目的及周期
图1-2
欢迎关注电气读书公众号
课程内容目标
110kV SF6断路器动作时间特性测试目的及试验周期
1 2 110kV SF6断路器动作时间特性测试方法
图2-1 高压开关测试仪
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
功能与特性
该设备能够测试高压断路器的 机械和电气特性，包括合闸时间、 分闸时间、不同期时间、弹跳时 间、预插入时间、配合时间等参 数。内置大功率可调直流控制电 源，可进行动作电压测试。
试验前，需将仪器设备 可靠接地。
。 图2-9 仪器操作界面
图2-10 试验数据
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
2.试验注意事项
220
全压220V
①断路器时间参量测量 试验时，对于断路器的 分、合闸操作必须在分 合闸线圈的额定电压值 下进行 。
图2-11 手动控制面板
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
2.用万用表测量回路电阻。确认回路正常。
合闸端子 控制电源负电源
主分闸端子 辅分闸端子
控制电源负电源
图2-4 分、合闸回路直流电阻测量接线图
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
3.将主机分、合闸接线与开关分、合闸操作回路做可靠的连接。将仪器 上的控制电源选择开关置于内部位置。
一 110kVSF6 断路器动作时间特性测试目的及试验周期
1. 试验目的
分、合闸时间：断路器重要参数之一，其长短关系到 分合故障电流的性能；如果分合闸严重不同期，将造成线 路或变压器的非全相接入或切断，从而可能出现危害缘 的过电压。
欢迎关注电气读书公众号
110kVSF6断路器动作时间特性测试目的及周期 2. 试验周期
②进行试验时，建议将高压开关受邻近高压线耦合电压较高的 一侧连接到地，但不可将两侧均接地。 ③断路器的分、合闸线圈均只允许短时通电，试验时要保证断 路器动作后能立即切断电源，以防这些线圈通电时间过长而烧 坏。
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
④断路器时间特性试验是一个精 度很高的试验（通常在100ms以 下），所以对于试验测试线的连 接要求较高。断路器在分、合闸 过程中会有严重的触头撞击，很 可能会引起试验测试线夹的松动 和脱落，所以在试验过程中必须 确保线夹的稳定。
合闸端子 控制电源负电源
主分闸端子
图2-5 分、合闸操作接线图
控制电源置于内部位置
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
4.仪器各端子与断路器各断 口连线准确无误。
图2-6 时间参量测试接线图
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
5.将输出控制按钮按下。
按下输出控制按钮
图2-7 控制电源面板
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
6.调节旋钮将电压升到分 合闸线圈的额定电压值。
220
旋钮调节电压 到额定电压
图2-8 手动控制面板
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
7.按下仪器液晶屏上的“测试”按键 ，断路器动作特性测试仪能够自动测量 出分合闸时间并计算出同期。
图3-1 断路器时间参量规程
在确认试验操作方法正确的前提下，如出现不符合规程规定值，请及时与厂家 或专业检修人士联系，与之配合分析、查明问题。
欢迎关注电气读书公众号
课程回顾
学习本课程应当掌握以下知识点：
能够完成110kVSF6断路器时间特性的预防性试验，并能够对 其运行状态经行评估。
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试的数据判断
3
欢迎关注电气读书公众号
110kV SF6断路器动作时间特性测试方法
二 110kV SF6断路器动作时间特性测试方法
由于测量断路器时间 参量的仪器种类繁多， 不能一一介绍。故本 文中以石家庄汉迪电 气有限公司生产的高 压开关测试仪型号 GKCHD420A为例说 明。
课程测试
1、单选题
（1） 已知某断路器分、合闸线圈的额定电压为 220V，在做断路器时间特性试验时，其试验电压 应为（ ）？
A 66V B 143V C 220V D 任意电压
正确答案：C
欢迎关注电气读书公众号
课程测试
2、多选题
（1）断路器的直流或交流分闸电磁铁，在其线圈端 钮处测得的电压大于额定值的( )，小于额定值的 120%时，应可靠地分闸；当此电压小于额定值的
( )时，不应分闸。
A A 50% B B 65% C C 30% D D 80%
正确答案：BC
欢迎关注电气读书公众号
结束语
断路器是电力系统中最为重要的一次设备，它的安全稳定标志 着系统能够安全可靠运行。对于断路器的预防性试验除了机械特 性试验以外还包括绝缘性能试验和耐压性能试验，这当中又数机 械特性试验最能够直观的反应出断路器的好坏。因此，熟练掌握 断路器机械特性预防性试验的试验方法是每一个高压试验作业员 都必须做到的。
电气试验专业
断路器预防性试验管理
【预防性试验】 SF6断路器时间特性测试
欢迎关注电气读书公众号
课程目标
通过本课程的学习，可以使高压电气试验岗位初级作业员，掌握（懂得、提高）以 下知识和技能。
1 懂得 帮助学员 110kVSF6断路器动作时间特性预防性试验的目的及试验周期
帮助学员 1.110kVSF6断路器时间特性预防性试验的方法
