110kVSF6断路器预防性试验(电气部分)作业指导书
110kVSF6断路器预防性试验培训课件
六、异常处理
异常情况
导电回路电阻测试数据异常。
处理做法
1、采用专用回路电阻测试线； 2、采取摩擦断路器导线等措施，重新测 试； 3、调整测试线与断路器之间的距离； 4、判断是否因湿度造成导电性能影响很 大，考虑在湿度相对较小的时段（如午后） 进行测量。
时间参量测试无法显示分合闸时间 1.开关两侧的地刀应拉开
2.检查仪器的接线是否正确 3.断路器二次端子接线是否正确
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理
七、练习活动 八、回顾与总结
七、练习活动
1、仪器模拟接线
使用回路电阻测试仪模拟试验接线
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理
一、风险评估： 1、作业前认真核对间隔，试验接线时注 意安全距离； 2、高处作业必须使用安全带，登梯时须 有人扶梯； 3、认真核对二次回路图、试验接线夹做 好防短路和接地的措施。
三、作业过程
二、作业过程： 1、摆放开关机械特性测试仪、开关机械 特性测试仪检查 2、连接测试线和接地线 3、选择合适的测量电压 4、开始测量进行分、合闸，读取并记录 测量结果 5、根据相关试验规程和历史记录对数据 进行判断（断路器的分、合闸时间，主、 辅触头的配合时间应符合制造厂规定；相 间合闸不同期不大于5ms,相间分闸不同期 不大于3ms）
110kV输电线路两端都装设有断路器，多为SF6断路器，下面介绍110kVSF6 断路器的预试方法。
目录
一、基础介绍
二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理
开关设备常规预防性试验作业指导书
开关设备常规预防性试验第一节测量绝缘电阻一、试验目的检查开关设备主回路整体对地、断口之间绝缘状况，判定开关设备各部分对地绝缘电阻是否满足运行需要。
二、试验周期真空断路器：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、必要时。
负荷开关：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定开关设备具备试验条件：落实安全措施，停电并验明无电。
3、测量各相整体对地绝缘电阻：将各相用短接线短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器其中一相，“E”端测试线接开关设备金属外壳。
4、测量断口间绝缘电阻：将开关上部三相用短接线短接，下部三相用短接线短接后接地。
用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器上部其中一相，“E”端测试线接开关设备金属外壳。
5、放电：所测三相开关分别对地进行充分放电。
6、拆除短接线、接地线：拆除所有短接线和接地线。
7、整理仪器：收拾整理仪表。
四、合格标准1、用兆欧表2500V档位测量，绝缘电阻6kV、10kV真空断路器断口绝缘电阻A级检修后大于等于1000MΩ，运行中或B级检修后大于等于300MΩ。
2、负荷开关二次回路用兆欧表1000V档位测量，二次回路绝缘电阻不低于2MΩ。
五、注意事项1、开关设备停电，并将开关设备与有电部分隔离2、拆除出线高压电缆，防止反送电。
3、气体绝缘开关设备应检查气体密度计指示正常。
4、开关设备试验用全部短接线应登记，试验完成后要全部拆除。
第二节测量导电回路电阻一、试验目的检查开关设备动、静触头之间的接触电阻，判定开关设备三相导电回路电阻是否平衡，是否能够满足运行需求。
SF6断路器预防性试验作业指导卡1
2）并联分闸脱扣器应能在其额定电源电压的65%~120%范围内可靠动作；
3)当电源电压降至额定值的30%或更低时不应动作；
6.SF6气体试验
1)气体湿度检测：大修后≤150μL/L，运行中≤300μL/L；
1、认真执行二次措施票，用万用表验电。
5、执行步骤及具体内容
试验作业项目
关键作业工序
工艺标准
试验情况
预防性试验项目
1.测量每相导电回路接触电阻
1)符合产品技术条件规定，且与出厂值比较不应大于120%；
2.测量断路器的分、合闸速度
1）测试值应符合产品技术条件规定；
3.测量断路器（主辅触头）
分、合闸的同期性及配合时
7.断口间并联电容器的绝缘电阻、电容量和tanδ
1）对瓷柱式断路器，与断口同时测量，测得的电容值偏差应在初始值的±5%范围内；tanδ（%）值一般不大于0.5.
8.交流耐压试验
交流耐压或操作冲击耐压的试验电压为出厂试验电压的0.8倍.
发现问题及处理情况
结论

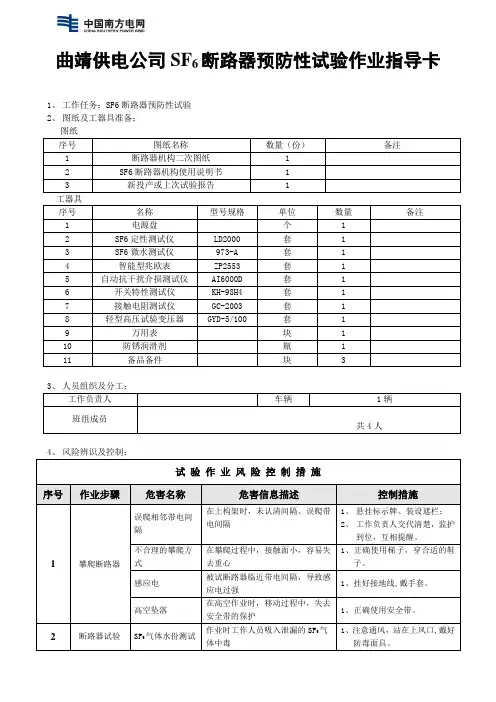

曲靖供电公司SF6断路器预防性试验作业指导卡
1、工作任务：SF6断路器预防性试验
2、图纸及工器具准备；
图纸
序号
图纸名称
数量（份）
备注
1
断路器机构二次图纸
1
2
SF6断路器机构使用说明书
1
3
新投产或上次试验报告
1
工器具
序号
名称
型号规格
单位
数量
备注
1
电源盘
个
1
2
SF6定性测试仪
110kV电缆预防性试验(电气部分)作业指导书
绝缘电阻测试
直流耐压试验
接触电阻测试
过电压保护器试验
试验数据初步分析
否 数据是否准确、有效
是 恢复引线，拆除线路接地线，工作终结
完成
图 1 作业流程图
采取措施
4
Q/GD1 1154.53-2009
11 作业项目、工艺要求和质量标准
本作业指导书规范的作业项目、工艺要求包括表 5 绝缘电阻测试、表 6 直流耐压试验、表 7 接触电阻测试几项内容，各项目质量标准见表 3 中要求、说明栏。
6 作业准备
6.1 工作人员的准备
6.1.1 电气试验人员不得少于3人，其中工作负责人应由高级工及以上人员担任。 6.1.2 专业技术要求：经过高压专业培训，掌握110kV电力电缆结构原理及相关试验仪器的使用， 熟悉本作业指导书。
6.2 资料的准备
6.2.1 试验规程：Q/CSG 1 0007—2004 电力设备预防性试验规程。 6.2.2 电缆护套交叉互连接线图及电缆沿布图 6.2.3 本作业指导书。 6.2.4 历次预防性试验报告。
GB 50150-2006 DL 409－1991 DL/T 474.1—2006 Q/CSG 1 0005－2004 Q/CSG 1 0007—2004
电气装置安装工程 电气设备交接试验标准 电业安全工作规程（电力线路部分） 现场绝缘试验实施导则绝缘电阻、吸收比和极化指数 电气工作票技术规范（线路部分） 电力设备预防性试验规程
QB
广东电网公司企业标准
Q/GD1 1154.53-2009
110kV 电力电缆预防性试验 （电气部分） 作业指导书
2009-04-01 发布
广东电网公司 发 布
2009-05-01 实施
110 kV SF6断路器(3AP1FG)检修现场作业指导书
自
验
记
录
改进及更换的零部件情况
消缺情况
存在问题及处理意见
检修结论
检修负责人：
工作班成员：
检修日期：
10
三相本体检漏
无明显漏点
11
脱扣功能检查
分、合闸脱扣器完好，动作正确无异常
12
用近、远控对断路器进行操作试验
动作正确、可靠
13
储能及闭锁
储能过程无异常，闭锁功能正常
14
机构箱检查及清扫
无渗漏水迹象，密封良好，无灰尘污垢
15
试验确认（回路电阻及微水试验）
均符合运行标准
16
开关及机构金属件检查防锈处理
工作班之间注意协调，防止误伤人体
4
断路器预防性试验
4.1
断路器本体内SF6水份含量测试
不大于300 μL/L（20℃）
注意正确排气，工作人员应站在上风口
4.2
断口回路电阻测试
加直流100A，压降不大于（2.5±0.4）mV
与试验无关人员全部撤离试验区域
5
金属件外观检查、维护
去锈蚀，底层处理和上油漆
6
加强工作班成员内部或工作班间协调，高压试验或二次班传动试验前必须先征求工作负责人意见；
二次班传动时在断路器上挂“断路器正在传动”牌子，未取下之前严禁其他工作班人员上断路器工作；
高压试验时，设立专人安全监护
8
机构内二次接线检查时低压触电或造成直流短路
提高工作人员的责任心；
必要时先切断机构内交、直流电源；
检查过程中，应防止二次回路低压触电
2.5
防凝露器检查
投切装置动作正常,加热电阻完好
防止低压触电
(完整版)110KV变压器预防性试验标准化作业指导书
□重要编号：□一般变压器预防性试验标准化作业指导书编制：管吉聪审查：审批：一 .合用范围本作业指导书适应于青岛LNG接收站 2台110kV电力变压器预防性试验。
二 .引用的标准和规程《石油化工设施保护检修规程》《电力设施预防性试验规程》DL/T596- 1996《电力安全工作规程（变电部分）》三 .试验仪器、仪表及资料1.预防性试验所需仪器及设施资料：序号大修时所需设施资料数目序号小修时所需设施资料数目1 个人工具1套9 放电棒1套2 兆欧表1个3 直流电阻测试仪1套4 交直流耐压试验装置1套8 挪动线盘1个四. 安全工作的一般要求1.一定严格履行 DL409- 1991《国家电网企业电力安全工作规程》及企业有关安全规定。
2.现场工作负责人负责测试方案的拟订及现场工作协调联系和监察五 .试验项目1.变压器绕组直流电阻的丈量1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个地点接触能否优秀以及分接开关的实质地点与指示地点能否符合；引出线有无断裂；多股导线并绕的绕组能否有断股的状况；1.2 该项目合用范围按期预防性试验1.3 试验时使用的仪器ZDBZ-04直流电阻测试仪1.4 试验原理接线图1.5 试验步骤1.5.1 将仪器靠谱接地，接好试品电阻测试线缆夹钳，同色线钳接同一端，并使劲摩擦夹接地点，以求牢靠。
粗电流线接仪器“I+ 、 I-”端子；电流线钳在外端。
细电压线接“ V+、V- ”端子，电压线夹在内端，最后将仪器连结沟通电源。
1.5.2 开机后进入主菜单界面。
按上下键选择项目，按确认键进入电阻测试界面，按上下键选择电流档位、开始测试上按确认键进入实测界面。
1.5.3 仪器开始加载电流，稍后测试电阻值稳固后，过分到测试界面。
按确认键，消弧退出。
1.5.4 消弧退出后，显示测试结束界面。
此状态下能够用左右键选择测试、保留、打印和返回功能。
1.6 丈量结果剖析判断1.6.1 2 台主变容量为，规定以上变压器，各相绕组电阻互相间的差异不该大于三相均匀值的 2%，线间差异不该大于三相均匀值的 1%。
SF6断路器试验作业指导书
SF6断路器电气试验作业指导书一、适用范围本作业指导书适用于我厂500kV SF6断路器的交接或预防性试验工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：21. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。
1.2该项目适用范围我厂500kV SF6断路器交接、大修后试验和预试。
1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6 断开兆欧表后对被试品短接放电并接地。
变电站220kV110kV66kVSF6断路器交接预防性试验作业指导书
编号：Q/×××××变电站220kV（110kV、66kV）××SF6断路器交接（预防性）试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时××供电公司×××1适用范围本作业指导书适用于××变电所220kV（110kV、66kV）××××SF6断路器交接（预防性）试验。
2引用文件Q/001—114—2000 电力设备预防性试验实施规程DL 560—1995 电业安全工作规程（高压试验部分）DL/T 639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则国电发[2000] 589号防止电力生产重大事故的十八项重点要求国家电网安监[2005]83号国家电网公司电力安全工作规程（试行）JB/T 9694—1999 六氟化硫断路器通用技术条件GB 1984—1989 交流高压断路器GB/T 3309—1989 高压开关设备常温下的机械试验GB/T 11022—1999 高压开关设备和控制设备标准的共用技术要求GB/T 16927.1—1997 高电压试验技术第一部分：一般试验要求GB/T 16927.2—1997 高电压试验技术第二部分：测量系统GB 311.2 高电压试验技术第一部分一般试验条件和要求GB 311.3 高电压试验技术第二部分试验程序GB 311.4 高电压试验技术第三部分测量装置GB 50/50—1991 电气装置安装工程、电气设备交接试验标准3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4危险点分析3.6 试验分工4试验程序4.1 开工4.2 试验项目和操作标准4.3竣工5试验总结6作业指导书执行情况评估7附录a.试验接线图：。
110kVSF6断路器预试作业指导书
编号：Q/×××××变电站110kV×××SF6断路器预试作业指导书（典型）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1 适用范围本作业指导书适用于××变电站110kV×××SF6断路器现场预防性试验。
2 引用文件国家电网生[2004]503号《国家电网公司现场标准化作业指导书编制导则（试行）》GB 1984 《交流高压断路器》GB/T 16927.1-1997 《高电压试验技术第一部分：一般试验要求》GB/T 16927.1-1997 《高电压试验技术第二部分：测量系统》GB/T 8905 《六氟化硫电器设备中气体管理和检测导则》GB 11023 《高压开关设备六氟化硫气体密封试验方法》DL 506 《六氟化硫气体绝缘设备中水分含量现场测量方法》DL/T 596-1996 《电力设备预防性试验规程》DL 408-1991 《电力安全生产工作规程（发电厂和变电所电气部分）》DL 560-1995 《电业安全生产工作规程（高压试验部分）》吉林省电力有限公司编《供电企业工作危险点及其控制措施（变电部分）》吉林省电力有限公司编《供电企业工作危险点及其控制措施（高压试验部分）》3 试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 到位人员监督项目3.4 仪器仪表和工具3.5 危险点分析3.6 安全措施3.7 试验分工4 试验程序4.1 开工4.2 试验项目和操作标准4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录a.试验记录：SF6断路器试验记录。
110kV六氟化硫断路器检修试验标准化作业指导书
110kV SF6断路器检修试验标准化作业指导书
第一部分适用范围
本作业指导书适用于我段110kV LW25-126六氟化硫断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。
第二部分准备工作
一、人员：
作业人员3－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。
二、工具：
三、材料：
第三部分作业流程及标准
第四部分必要时试验
必要时SF6断路器可单独或全部进行下列试验项目。
第五部分安全风险点分析及安全控制措施。
110kV变压器预防性试验
- -
编号：变电站110kV 主变预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
湘西自治州乾能送变电建设工程有限责任公司
1适用围
本作业指导书适用于变电站110kV 主变预防性试验工作。
2引用文件
DL/T 596 电力设备预防性试验规程
国家电网公司十八项电网重大反事故措施
国家电网公司电力安全工作规程（变电站和发电厂电气部分）
国家电网公司输变电设备技术规汇编2005
省电力公司110kV及以上电力设备预防性试验及定期检验规定省电力公司DL 474 现场绝缘试验实施导则
3试验前准备工作安排
3.1准备工作安排
3.2仪器仪表和工具(请在应准备的前面打√，未涵盖的请自行补上)
3.3试验分工
3.4危险点分析与预控措施(请在已交代、执行的前面打√，未涵盖的请自行补上)
4试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5试验结论
6作业指导书执行情况评价。
3-断路器预防性试验
断路器预防性试验作业指导书1. 断路器预防性试验项目1.1导电回路电阻的测量。
1.2绝缘电阻1 试验准备 1.1人员组织表11.2仪器、仪表及材料配置表22 操作程序 2.1试验流程图2.2试验接线图～220V回路电阻仪图1 回路电阻测试仪测量回路电阻接线图3 试验步骤3.1试验准备该项试验应在被试品安装就位后进行。
试验准备按表1、表2进行。
3.2选择仪器选择回路电阻测试仪进行试验。
3.3仪器检查试验前必须对测试仪器进行检查,确保测试仪器状态良好。
首先检查外观，应完好无损,然后通电检查。
用标准电阻进行自检，检查无误后方可投入使用。
3.4接线测量导电回路电阻，应按图1接线3.5测试（1）测量前应先分合几次断路器，以破坏触头上的金属氧化膜，减少因此产生的测量误差；（2）接通测试仪电源，启动“开始”按钮，待出现“ok”字样，读取数据，关机；（3）测试结束后打印测试结果。
3.6记录测试时应作详细记录。
记录内容包括：仪器型号、编号、被试设备铭牌、测试数据。
记录使用墨水笔，字迹清晰。
记录本采用专门的原始记录本。
记录测试数据时应复述，操作人确认后方可记录。
3.7测试完毕测试完毕后，工作负责人应对原始记录进行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人方可签字。
3.8填写报告测试完毕后，应及时填写试验报告。
试验报告应用计算机打印，妥善保存磁盘。
试验报告应由技术负责人签发。
并保存试验报告发放记录。
4 试验标准1)大修后应符合制造厂规定。
2）运行中自行规定，建议不大于1.2倍出厂值。
5 注意事项5.1接线时应用弹性较大的线夹，牢固夹在触头最近端，且用力反复拧错线夹，以破坏线夹与断路器接线端接触面的氧化膜，减小接触电阻。
5.2采用本测试仪在进行测试过程中，未出现“ok”，不可断开测试线，以防损坏仪器。
SF6断路器试验作业指导书
SF6断路器试验作业指导书1、适用范围：本指导书适用于35KV、110KV、220KVSF6断路器。
试验项目：1.1测量绝缘拉杆的绝缘电阻；1.2测量每相导电回路的电阻；1.3耐压试验；1.4断路器电容器的试验；1.5测量断路器的分、合闸时间；1.6测量断路器主、辅触头分、合闸的同期性及配合时间；1.7测量断路器的分、合闸线圈绝缘电阻及直流电阻；1.8测量断路器SF6气体的微量水含量；1.9断路器操动机构的试验。
1.10测量断路器的分、合闸速度；1.11测量断路器合闸电阻的投入时间及电阻值；1.12套管式电流互感器的试验1.13密封性试验1.14气体密度继电器、压力表和压力动作阀的校验2、引用标准《电力设备预防性试验规程》《电力设备交接试验规程》3、工作流程3.1 天气良好，试品及环境温度不低于+5℃，湿度不大于80%。
3.2 一次班断引，同时高试班接好试验线。
3.3 工作人员：4-5人，并经年度安全考试合格。
3.4 试验仪器：MODEL3124、回路电阻测试仪、开关特性测试仪、 QJ23、试验变、操作箱、介损测试仪、电压表、电流表、温湿度计、微水测量仪、试验线、绝缘带、接地线、放电棒。
3.5 安全措施：试验现场设遮拦，设专人监护。
3.6 原始数据收集：出厂值或交接值以及历次试验值。
4、绝缘电阻4.1选用2500V摇表4.2在分闸状态下测量断口间并联电容器的绝缘电阻4.3在合闸状态下，测量整体对地或相间的绝缘电阻4.4测量辅助回路和控制回路绝缘电阻，采用500V或1000V兆欧表，绝缘电阻不低于2 MΩ。
5、测量每相导电回路电阻5.1用直流压降法测量，通入电流不得小于100A，可消除表面氧化膜的影响，测出更接近实际情况下的收缩电阻。
5.2导电回路电阻主要取决于开关的动、静触头间的接触电阻，应在开关处于合闸状态下进行（应在额定电压下合闸）。
5.3电压线夹的位置在电流线内侧，即靠近动、静触头处，主要原因是减小测量误差。
断路器含预防性试验作业指导书
SF6断路器(GIS)防止性实验作业指导书百色新铝电力有限公司目录前言................................................... 错误!未定义书签。
1 合用范围............................................... 错误!未定义书签。
2 规范性引用文献......................................... 错误!未定义书签。
3 技术术语............................................... 错误!未定义书签。
4 作业准备............................................... 错误!未定义书签。
5 作业流程............................................... 错误!未定义书签。
6 安全风险及预控措施..................................... 错误!未定义书签。
7 作业项目、方法及标准................................... 错误!未定义书签。
8 回顾与改善............................................. 错误!未定义书签。
附录A GIS防止性实验作业过程登记表........................ 错误!未定义书签。
附录B GIS防止性实验数据登记表............................ 错误!未定义书签。
前言为规范广西电网公司SF6断路器（GIS）的防止性实验工作，保证作业过程的安全及质量，制定本作业指导书。
本作业指导书由百色新铝电力有限公司生产技术部提出并归口。
本作业指导书重要起草人：本标准审查人：本标准审定人：本标准批准人：本作业指导书由百色新铝电力有限公司生产技术部负责解释。
电气试验110kV预防性试验细则
一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为110kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
110kV六氟化硫断路器预试作业指导书
安全风险
控制措施
2.1
错误的工作票
严格执行工作票审核制度；规范工作票的填写要求
2.2
不合理的人员分工
加强培训提高班组人员的技能；工作负责人在安排工作时关注人员的精神状况合理安排
2.3
不合格的安全带
定期对安全带进行试验，并做好检查记录；分配有经验的人员进行安全带准备，工作负责人核对并检查；使用前再次检查
3.2.2
活动扳手
6寸
把
1
3.2.3
活动扳手
8寸
把
1
3.2.4
平口起子
中号
把
1
3.2.5
十字起子
中号
把
1
3.2.6
平口起子
小号
把
1
3.2.7
十字起子
小号
把
1
3.2.8
内六角扳手
套
1
3.2.9
电源盘
个
1
3.2.10
绝缘梯
4米（）
6米（）
8米（）
架
1
3.3技术资料
序号
名称
单位
数量
是否齐备（√）
3.3.1
风险控制要求
执行情况（√）
异常现象及对策
4.1
工作许可
由工作负责人办理工作票并逐项检查值班员所做的安全措施是否符合现场实际条件，与工作许可人在工作票上签字。
2.1
4.2
安全交底
（1）工作班成员着装整齐，由工作负责人带领进入工作现场。
（2）列队宣读工作票，详细交代工作地点、工作任务、工作内容。交代带电设备及现场安全措施和注意事项。
2.8
4.8
试验结束
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）操作过程应设专人监护 2）登高作业人员必须使用安全带 3）绝缘梯应放倒两人搬运，放置牢固，设专人扶 持，移动、搬运和工作过程中，注意和周围带电体 的安全距离
3 测量导电回路 电阻
1）高空坠落 2）感应电压伤人
1）试验人员应远离开关后再通知运行人员合闸 2）试验时在开关的一侧挂接接地线或合上接地开 关 3）试验人员在登高变换试验结线时，必须使用安 全带
目结合二次设备定检进行。
8 工期定额
本项作业工作时间为 0.5～1 天/组（三相）。
9 设备主要参数
设备主要参数见附录 A。
10 作业流程
作业流程见图 1。
3
Q/GD1 1151.67-2009
开始 选择、确定试验项目 摆放设备，接取电源
连接测试线 检查试验结线
测量导电回路电阻
试验数据初步分析 否
术措施交底
人宣读工作票上的工作内容和 和安全措施交 全体工作成员交待清楚工作地点、
安全措施，并交待现场安全措 待是否详尽、清 工作任务、已拉开的隔离开关（刀
施及注意事项
晰
闸）和已合上的接地开关的情况，
2）防止走错 检查安全围栏和标示牌等安全措
间隔
施，特别注意与临近带电设备的安
全距离，防止走错间隔
3
试验准备
Q/GD1 1151.67-2009
目次
1 范围 ............................................................................1 2 规范性引用文件 ..................................................................1 3 支持文件 ........................................................................1 4 术语和定义 ......................................................................1 5 安全及预控措施 ..................................................................1 6 作业准备 ........................................................................2 7 作业周期 ........................................................................3 8 工期定额 ........................................................................3 9 设备主要参数 ....................................................................3 10 作业流程 .......................................................................3 11 作业项目、工艺要求和质量标准 ...................................................4 12 作业中可能出现的主要异常现象及对策 .............................................6 13 作业后的验收与交接 .............................................................6 附录A 110kV SF6断路器试验记录......................................................7
6.2 资料的准备
6.2.1 试验规程：Q/CSG 1 0007—2004 6.2.2 本作业指导书。 6.2.3 历次预防性试验报告。 6.2.4 试验记录。
电力设备预防性试验规程。
6.3 仪器及工具的准备
仪器及工具的准备见表 2。
2
Q/GD1 1151.67-2009
表 2 仪器及工具的准备
序 号
QB
广东电网公司企业标准
Q/GD1 1151.67-2009
110kV SF6断路器预防性试验 （电气部分） 作业指导书
2009-04-01 发布
广东电网公司 发 布
2009-05-01 实施
Q/GD1 1151.67-2009
前言
预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手 段，是电力设备运行和维护工作中必不可少的一个重要环节。为了强化一次设备定期预防性试验 工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基 层班组开展预防性试验工作。作业指导书的编写在参照国家标准、行业标准、南方电网标准及相 关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。作业指导书涵盖所有一次 设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。
启动测试仪开始测量，待测量 值稳定，仪器指示无变化时，记 录测量电阻值
停止测量
见表 3 中要求、说明栏
质量控制点
控制措施
1）接线应正确、 1）将被试断路器一端接
连接应牢固、可靠， 地，减小感应电的影响
保证接触良好
2）检查被试断路器应在合
2）防止感应电伤 闸状态
人，损坏试验设备
3）使用专用测试线，认真
5.2 危险点及预控措施
危险点及预控措施见表 1。
1
Q/GD1 1151.67-2009
表 1 危险点及预控措施
序 号
工作内容
危险点
预控措施
1 试验前准备
把有故障的试验设备带到现 出发工作前应检查试验设备是否齐备、完好，是
场或遗漏设备
否在有效期内，对所需工器具应逐一清点核对
1）现场安全措施不能满足要 求
名称
数量
1
试验警示围栏
若干
2
标示牌
若干
3
安全带
若干
4
绝缘梯
1把
5
万用表
2只
6
便携式电源线架
若干
7
绝缘操作杆
若干
8
绝缘绳、绝缘带
若干
9
温湿度计
1只
10
计算器
1个
11
工具箱
1个
12
试验测试线(绝缘导线、接地线等)
若干
13
绝缘放电棒
若干
14
回路电阻测试仪
2台
15
试验记录
若干
7 作业周期
备注 带漏电保护器 输出电流：不小于 100A
1）误接非检修电源 2）放置电源线时触及带电设 备 3）电源电压过高
1）检查电源是否为独立检修电源，防止误跳运行 设备
2）放置电源线时严禁将电源线抛起、甩动，放置 完成后电源线必须固定
3）在接上检修电源前用万用表测量电源电压是否 符合试验要求
4）接、拆电源，必须 2 人
2 使用绝缘梯
1）高空坠落 2）操作不当，碰坏电气设备
数据是否准确、有效
是 拆除测试线、工作终结
采取措施
完成
图 1 作业流程图
11 作业项目、工艺要求和质量标准
本作业指导书规范的作业项目、工艺要求包括表 5 测量导电回路电阻，项目质量标准见表 3
中要求、说明栏。
11.1 试验前准备工作
试验前准备工作见表 4。
表 4 试验前准备工作
序
工作内容
号
操作及工艺
Q/GD1 1151.67-2009
1 范围
本作业指导书适用于 110kV SF6断路器周期性的预防性试验（电气部分）工作。
2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文 件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本 标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版 本适用于本作业指导书。
质量控制点
控制措施
1
查看现场
工作负责人在运行人员带领 现场安全措
工作负责人应在值班人员的带
下进入工作现场，查看现场安 施是否满足工 领下检查工作地点、已拉开的隔离
全措施是否满足工作要求，并 作要求
开关、已合上的接地开关等情况
办理许可手续
4
Q/GD1 1151.67-2009
2
现场安全、技 工作组成员列队，工作负责 1）工作任务 工作负责人应在工作开始前向
3 支持文件
断路器使用说明书 断路器出厂试验报告 断路器交接试验报告 历次预防性试验报告
4 术语和定义
（本条无内容）
5 安全及预控措施
5.1 安全措施
5.1.1 试验应填写变电第一种工作票。 5.1.2 试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置 试验中的安全注意事项。 5.1.3 试验装置的金属外壳应可靠接地；试验引线应尽量缩短，必要时用绝缘物支持牢固。 5.1.4 试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险!”的标示牌，并派人看守。 5.1.5 变更结线或试验结束时，应首先断开试验电源，放电，并接地。 5.1.6 试验结束时，试验人员应拆除自装的试验引线和接地短路线，并对被试设备进行检查和清 理现场。
4
试验现场清理
1）试验引线和临时接地线未 工作负责人在试验工作结束后进行认真的检查，
拆除
确认试验引线和临时接地线已拆除，现场无遗留工
