测量10kV电力电缆绝缘电阻
10kV(35kV)电缆绝缘电阻合格标准
10kv、35kv电缆绝缘电阻合格标准
电缆的用途功能介绍
电缆是作用在A点与B点之间的中间载体，根据不同的应用和用途主体可以分为信号电缆和电力电缆两大板块，贴近日常生活的所能见到的比如电话线、消防警报系统等，这一类属于信号电缆，它们传播的主要是小信号或者频率信号，对绝缘基本没有要求，它的重点在抑制干扰的能力，有人就会问了，光纤属于什么？光纤属于信号缆的一种，只是所传播的介质不同，它主要用于长距离远途的输送，其次，就是我们下面要讲的电力电缆，目前电力电缆大部分是聚氯乙烯作为介质材料，电压越高，绝缘强度越高，我们在测量10kv、35kv系统电缆时绝缘电阻是如何规定的。
绝缘电阻参考标准
绝缘电阻理论是越高越好，实际测量中与很多因素有关，比如：温湿度，敷设环境，长度等，长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，换算电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ，当然，有些客户即便是低于400MΩ也会送电，比如电缆长期水泡，湿度比较大，电阻相对是也要低，其次，按照每公里计算电阻，比如电缆长度10公里，每公里按照120~150M Ω计算，也可得到其电阻值，这种方法同样适用于30kV系统电缆。
10kV电力电缆高压试验报告
10kV电力电缆高压试验报告本文是两份变压器试验报告，其中第一份报告的格式存在一些问题，需要进行修改和改写。
变压器试验报告单位：XXX试验时间：2016.01.24一、铭牌型号：SC10-200/10厂家：XXX短路阻抗：3.82%额定容量：200kVA出场日期：2015.11联结组别：D.yn11制造号：1511CL12-1额定电压：±2*2.5/400 V运行位置：1#主变二、试验数据1、绝缘电阻：（MΩ）项目高压对低压及地低压对高压及地铁心绝缘A/a 0.48 0.4 0.43B/b 0.47 0.4 0.42C/c 0.47 0.39 0.432、直流电阻：（Ω）项目 1-2 2-3 高压3-4 4-5 5-6 低压AB 6.569 6.404 6.236 6.067 5.911BC 6.583 6.418 6.249 6.078 5.913CA 6.568 6.405 6.234 6.065 5.8993、实测变比（%）项目 1-2 2-3 高压3-4 4-5 5-64、工频耐压项目高压对低压及地低压对高压及地24 KV 1min通过3 KV 1min通过5、结论试验数据符合交接试验规程试验人：XXX审核人：XXX批准人：XXX第二份变压器试验报告格式正确，无需修改。
变压器试验报告单位：试验时间：一、铭牌型号：厂家：短路阻抗：二、试验数据1、绝缘电阻：（MΩ）项目高压对低压及地低压对高压及地铁心绝缘A/a 0.44 0.41 0.43B/b 0.44 0.42 0.43C/c 0.43 0.41 0.432、直流电阻：（Ω）项目 1-2 2-3 高压3-4 4-5 5-6 低压AB 6.555铭牌上应注明使用电压。
试验数据如下：1.绝缘电阻测量：相别绝缘电阻（Ω）A 35B 35C 352.泄漏电流试验（单位：uA）相别 A B C结果 5 3 53.直流耐压试验相别 A B C10KV 1 2 320KV 2 1 230KV 3 2 335KV 5 3 54.结论电压（KV） 35 35 35 电流（mA） 5 3 5时间（分钟） 15 15 15 KVKVABC以上数据为2016年1月27日在鑫界王府10kV变电所温度为-8℃，湿度为40%的条件下进行的交接试验，试验性质为交接。

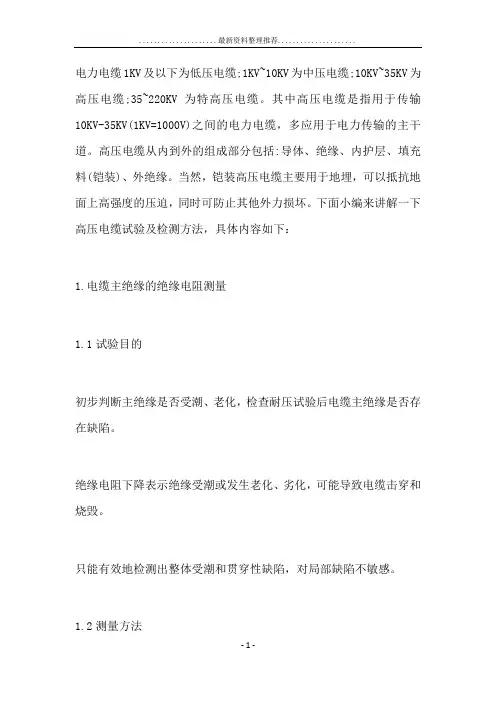

高压电缆试验及检测方法
电力电缆1KV及以下为低压电缆;1KV~10KV为中压电缆;10KV~35KV为高压电缆;35~220KV为特高压电缆。
其中高压电缆是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆，多应用于电力传输的主干道。
高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。
当然，铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他外力损坏。
下面小编来讲解一下高压电缆试验及检测方法，具体内容如下：1.电缆主绝缘的绝缘电阻测量1.1试验目的初步判断主绝缘是否受潮、老化，检查耐压试验后电缆主绝缘是否存在缺陷。
绝缘电阻下降表示绝缘受潮或发生老化、劣化，可能导致电缆击穿和烧毁。
只能有效地检测出整体受潮和贯穿性缺陷，对局部缺陷不敏感。
1.2测量方法分别在每一相测量，非被试相及金属屏蔽（金属护套）、铠装层一起接地。
采用兆欧表，推荐大容量数字兆欧表（如：短路电流>3mA）。
0.6/1kV电缆测量电压1000V。
0.6/1kV以上电缆测量电压2500V。
6/6kV以上电缆也可用5000V，对110kV及以上电缆而言，使用5000V或10000V的电动兆欧表，电动兆欧表最好带自放电功能。
每次换接线时带绝缘手套，每相试验结束后应充分接地放电。
1.3试验周期交接试验新作终端或接头后1.4注意问题兆欧表“L”端引线和“E”端引线应具有可靠的绝缘。
测量前后均应对电缆充分放电，时间约2－3分钟。
若用手摇式兆欧表，未断开高压引线前，不得停止摇动手柄。
电缆不接试验设备的另一端应派人看守，不准人靠近与接触。
如果电缆接头表面泄漏电流较大，可采用屏蔽措施，屏蔽线接于兆欧表“G”端。
1.5主绝缘绝缘电阻值要求交接：耐压试验前后进行，绝缘电阻无明显变化。
预试：大于1000MΩ电缆主绝缘绝缘电阻值参考标准注：表中所列数值均为换算到长度为1km时的绝缘电阻值。
换算公式R算＝R测量/L，L为被测电缆长度。
电缆绝缘电阻标准
一、电缆绝缘电阻值多少为标准
如果是1KV的电缆，其绝缘电阻值不能小于10兆欧。
如果是1-3KV的电缆，要求绝缘电阻值不能小于200兆欧。
如果是6-10KV的电缆，其绝缘电阻值的标准应大于400兆欧。
如果是20-35KV的电缆，要求的绝缘电阻值标准是不能小于600兆欧的。
如果是220KV的电缆，在绝缘电阻值方面的标准就更高了，不能小于4500兆欧。
二、如何测量绝缘电阻
测量绝缘电阻可以使用绝缘电阻测试仪，这是专用设备，在测量前一定要将总电源切断，断开电源的同时进行对地短路放电，避免出现带电测量的情况，否则会出现安全隐患。
同时要检查存在的高压电设备情况，要是有感应到的话，一定要消除后才能进行测量。
要将测量物表面清洁干净，这样可以避免一些影响到电阻值的物质存在，才能确保测量后准确性。
对于绝缘电阻测试仪也要检查好，确保它是在正常的工作状态，主要是看“0”、“∞”这两块区域，摇动手柄让使其达到额定转速，如果短路时指针停在“0”区域，开路时指针停在“∞”区域，就是正常的。
同时绝缘电阻测试仪在放置平稳，不能出现晃动、移动的情况，同时周边不能有比较大的外电流导体、磁场等存在。
确保一切符合要求后，就可以连接好线路进行测试，其显示的数值就是绝缘电阻值。
10kv交联聚乙烯电缆绝缘电阻标准
10kv交联聚乙烯电缆绝缘电阻标准10kV交联聚乙烯电缆是一种用于高压输电和配电系统的电力电缆，其绝缘层是由交联聚乙烯材料制成的。
绝缘电阻是衡量电缆绝缘性能的重要指标之一，下面将详细介绍10kV交联聚乙烯电缆绝缘电阻的标准。
首先，我们需要了解什么是绝缘电阻。
绝缘电阻是指在特定条件下，测量两个电极之间电绝缘材料沿表面、体积和工作时间等方向上的电导率，以评估电绝缘层的性能。
绝缘电阻通常使用电压法进行测量，即在绝缘材料上施加一定电压，测量电流从而计算出绝缘电阻值。
对于10kV交联聚乙烯电缆，其绝缘电阻的标准由国家标准或行业标准制定。
根据目前的标准，10kV交联聚乙烯电缆绝缘电阻的最低要求通常为2GΩ·km，这是指在25℃温度下的常态绝缘电阻。
然而，实际生产中，为了保证电缆的可靠性和安全性，往往会有更高的绝缘电阻要求。
一些国家或企业还会制定更严格的标准，要求10kV交联聚乙烯电缆的绝缘电阻达到5GΩ·km或更高。
这是因为较高的绝缘电阻可以提高电缆的耐电压能力，减少漏电和击穿的风险。
在实际生产过程中，为了确保10kV交联聚乙烯电缆绝缘电阻符合标准要求，通常会进行严格的质量检验。
首先是原材料的选择和检查，保证交联聚乙烯材料的质量和性能符合要求。
其次是制造工艺的控制，包括交联过程的温度、时间和压力等参数的控制，以及绝缘层的后处理，如干燥和固化等。
最后是电缆的试验和验收，通过在实验室环境下对电缆进行绝缘电阻测试，确保其满足标准要求。
绝缘电阻的测试方法有很多种，最常用的是直流电压法和交流电压法。
在测试时，需要使用特定的测试仪器和设备，如绝缘电阻仪、高压发生器和试验电缆等。
测试时需要注意的是保持稳定的温度和湿度条件，并确保测试电压和测试时间的准确性。
总之，10kV交联聚乙烯电缆的绝缘电阻标准通常为2GΩ·km，但实际生产中可能存在更高的要求。
为了确保绝缘电阻达标，需要对原材料、制造工艺和测试方法进行严格控制和检查。
电力电缆测量绝缘电阻规定完整版
电力电缆测量绝缘电阻规定Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1、测量10kV电力电缆，选用何种兆欧表使用前应作哪些检查测量10KV电力电缆接线?选择2500V兆欧表一只(带有测试线)，将兆欧表水平放置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
（兆欧表的检查方法见前题）摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地；W—U、V、地。
共三次。
2、对10kV电力电缆的绝缘电阻有何要求答：判断合格的标准规定如下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不得大于2．5。
(3)本次测定值与上次测定的数值，换算到同一温度下。
其值不得下降30％以上。
1KV 及以下电力电缆的绝缘电阻值，在电缆温度为20摄氏度时，不应低于1MΩ。
3、试述对一条运行中的10kV电力电缆测量的全过程(按操作顺序回答、包括判断该电缆是否可继续运行。
安全措施应足够)。
答：摇测方法及步骤如下：首先执行有关的安全措施：组织准备：1)要求签发工作票；2)填写操作票并经模拟板试操作准确无误；3)确定工作负责人和监护人；4)如须减轻负荷，应提前通知受影响的用户。
物质准备：1)准备安全用具（绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌）；2) 2500V兆欧表一只(带有测试线)（经检查良好）；3)其他用具及材料（电工工具等）；材料准备：按操作票步骤，将变压器推出运行，达到“检修状态”：1)停电?2)验电?3）挂临时接地线?4）悬挂标示牌过程：(1)被遥测电缆必须停电、验电后，再进行逐相放电，放电时间不得小于1min，电缆较长电容量较大的不少于2min；(2)拆除被测电缆两端连接的设备或开关，的用于燥、清洁的软布，擦净电缆头线芯附近的污垢；(3)按要求进行接线，应正确无误。
10kv设备绝缘电阻标准
10kv设备绝缘电阻标准一、概述绝缘电阻是衡量电气设备绝缘性能的重要指标，特别是对于10kv 设备，其绝缘电阻的测量和标准制定至关重要。
本文将详细介绍10kv 设备绝缘电阻的标准及其意义。
二、标准范围根据电力行业标准DL/T596-2005《电力设备预防性试验规程》的规定，10kv设备的绝缘电阻应满足以下范围：1.额定电压下的绝缘电阻值不低于1兆欧；2.在直流电压下，绝缘电阻值应在10kv以下达到稳定值，且其变化率不应大于20%。
三、标准制定原因制定绝缘电阻标准的原因主要有以下几点：首先，绝缘电阻是衡量设备绝缘性能的重要指标，它能够反映设备是否存在漏电、受潮等问题；其次，绝缘电阻标准的制定有利于保证设备的安全运行，避免因设备漏电而引起的电气火灾事故；最后，通过绝缘电阻标准的实施，可以提高电力设备的运行可靠性，延长设备的使用寿命。
四、测量方法测量绝缘电阻的方法一般采用绝缘电阻表进行测量。
在测量前，需要将被测设备充分放电，以确保安全。
测量时，应将绝缘电阻表的红黑测试线分别与被测设备的两端连接，并调整绝缘电阻表到合适的测量档位。
测量结果应记录测试时间、环境温度、湿度等参数。
五、实际应用在实际应用中，绝缘电阻标准对于保障电力设备的安全运行具有重要意义。
例如，在变电站、发电厂等场所，10kv设备的使用非常普遍，因此对这些设备的绝缘电阻进行定期检测是非常必要的。
通过定期检测，可以及时发现设备存在的漏电、受潮等问题，并及时进行处理，避免因设备漏电而引起的电气火灾事故。
此外，绝缘电阻标准的实施还可以提高电力设备的运行可靠性，延长设备的使用寿命，从而降低电力企业的运营成本。
六、结论综上所述，10kv设备绝缘电阻标准对于保障电力设备的安全运行具有重要意义。
在实际应用中，应按照标准要求对设备进行定期检测，并记录测试时间、环境温度、湿度等参数。
通过实施绝缘电阻标准，可以及时发现设备存在的漏电、受潮等问题，并及时进行处理，从而保障电力系统的安全稳定运行。
10kv线路绝缘电阻值多少为标准
10kv线路绝缘电阻值多少为标准
10kV 线路的绝缘电阻值标准会因不同国家、地区和行业而有所不同。
一般来说，10kV 线路的绝缘电阻值应该在几百兆欧到几千兆欧之间。
在中国，根据 电气装置安装工程电气设备交接试验标准》(GB 50150-2016) 的规定，10kV 电缆线路的绝缘电阻值应不小于 400MΩ。
需要注意的是，绝缘电阻值是衡量线路绝缘性能的重要指标，但它并不是唯一的指标。
在实际应用中，还需要考虑其他因素，如电压等级、环境温度、湿度等，以确保线路的安全可靠运行。
如果您需要更具体的信息，建议咨询当地的电力部门或专业人士。
10kv及以下电缆试验标准
10kv及以下电缆试验标准
10kv及以下电缆试验标准包括以下几个方面：
1. 直流耐压试验：10kv电缆的直流耐压试验电压为40kv，时间是1分钟。
这个试验用于检测电缆的绝缘性能，确保在高压环境下能够正常运行。
2. 交流耐压试验：10kv电缆的交流耐压试验电压为2Uo（Uo为电缆额定
电压），时间也是1分钟。
这个试验用于检测电缆在交流电压下的绝缘性能，确保在正常运行时的安全性。
3. 绝缘电阻试验：目的是初步判断主绝缘是否受潮老化，检查耐压试验后电缆主绝缘是否存在缺陷。
这些试验的目的是为了确保10kv及以下电缆的性能和质量符合要求，保证
其正常运行和使用安全。
10kv电力电缆试验 绝缘电阻标准
10kv电力电缆试验绝缘电阻标准
10kv电力电缆试验中，绝缘电阻的标准如下。
1.长度在500m及以下的10kV电力电缆，使用2500V 兆欧表进行摇测。
在电缆温度为20℃时，其绝缘电阻值不应低于400MΩ。
2.三相之间，绝缘电阻值应比较一致。
若不一致，则不平衡系数不得大于25%。
3.本次测定值与上次测定的数值，换算到同一温度下，其值不得下降30%以上。
在进行10kV电力电缆绝缘电阻测试时，应选择2500V 兆欧表（带有测试线）。
测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。
同时，要准备好接地棒，随时准备放电。
在电力电缆断电后，先对其进行放电操作，再进行测量。
10kv 绝缘电阻标准
10kv 绝缘电阻标准一、概述绝缘电阻是衡量电气设备绝缘性能的重要指标之一，对于高压电气设备的绝缘性能检测尤为重要。
本文将详细介绍10kv绝缘电阻的标准，为相关工作人员提供参考。
二、标准范围绝缘电阻的标准范围通常在1兆欧到10兆欧之间，在这个范围内，电气设备的绝缘性能较好，能够保证设备的安全运行。
对于不同型号和规格的电气设备，其绝缘电阻的标准可能有所不同，应按照相关标准和设备说明书进行检测。
三、检测方法在进行绝缘电阻检测时，应选择合适的测试仪器和方法，以确保测试结果的准确性。
通常采用直流电压法进行检测，具体步骤如下：1.准备测试工具：绝缘电阻表、接地线、干燥清洁的测试环境等。
2.清洁和干燥处理设备：在进行绝缘电阻测试前，应确保设备清洁干燥，避免测试结果受到环境因素的影响。
3.选择合适的测试点：根据设备的型号和结构，选择合适的测试点进行测试，通常选择设备内部接线端子、外壳等部位进行测试。
4.进行测试：按照测试仪器的使用说明进行操作，记录测试结果。
5.分析与判断：将测试结果与标准范围进行比较，判断设备的绝缘性能是否符合要求。
如果测试结果低于标准范围，应进行进一步的检查和处理，以确保设备的安全运行。
四、注意事项在进行绝缘电阻检测时，应注意以下几点：1.确保测试仪器准确可靠，定期进行校准和维修。
2.严格按照测试步骤进行操作，避免因操作不当导致测试结果不准确或损坏设备。
3.注意测试环境的湿度和温度，确保测试结果的准确性。
4.对异常绝缘电阻值要进行进一步的分析和确认，不能轻易放过。
5.对于不合格的设备，应及时进行处理或更换，确保设备的安全运行。
五、总结综上所述，绝缘电阻是衡量10kv电气设备绝缘性能的重要指标之一，其标准范围在1兆欧到10兆欧之间。
在进行绝缘电阻检测时，应选择合适的测试方法和测试点，使用准确的测试仪器，并注意测试环境的湿度和温度。
对于异常的绝缘电阻值要进行进一步的分析和确认，不能轻易放过。
只有保证电气设备良好的绝缘性能，才能确保设备的安全运行。
10kv电缆外护套绝缘电阻测试方法
10kv电缆外护套绝缘电阻测试方法【原创实用版4篇】篇1 目录1.10kv 电缆外护套绝缘电阻测试的必要性2.测试前的准备工作3.测试方法及步骤4.测试过程中的注意事项5.测试结果的处理和记录篇1正文10kv 电缆外护套绝缘电阻测试的必要性10kv 电缆是电力系统中常见的一种电缆，其外护套的绝缘电阻对于保证电缆的正常运行和安全使用至关重要。
如果外护套的绝缘电阻值低于规定标准，可能会导致电缆漏电、短路等故障，严重时还可能引发火灾等安全事故。
因此，对 10kv 电缆外护套的绝缘电阻进行定期测试是非常必要的。
测试前的准备工作在进行 10kv 电缆外护套绝缘电阻测试前，需要做好以下准备工作：1.选择合适的兆欧表：根据电缆的电压等级选择合适的兆欧表，兆欧表应带有测试线。
2.检查兆欧表：未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
3.确定测试地点和安全措施：选择合适的测试地点，并做好安全措施，如佩戴绝缘手套、穿绝缘鞋等。
4.准备测试线：将测试线分别接在兆欧表 E”L”接线柱上，末端开路，进行开路试验。
测试方法及步骤10kv 电缆外护套绝缘电阻测试的方法及步骤如下：1.电缆停电后，先进行逐相放电，放电时间不得小于 1min，电缆较长电容量较大的不少于 2min。
篇2 目录1.10kv 电缆外护套绝缘电阻测试的必要性2.测试前的准备工作3.测试方法及步骤4.测试结果的处理与分析5.测试的安全注意事项篇2正文10kv 电缆外护套绝缘电阻测试的必要性10kv 电缆是电力系统中常见的一种电缆，它的外护套绝缘电阻对于保证电缆的正常运行具有重要的作用。
外护套绝缘电阻测试是为了检测电缆外护套的绝缘性能，以确保其在运行中不会发生漏电等安全事故。
因此，对 10kv 电缆外护套绝缘电阻进行测试是非常必要的。
测试前的准备工作在进行 10kv 电缆外护套绝缘电阻测试前，需要做好以下准备工作：1.选择合适的兆欧表：根据电缆的电压等级选择合适的兆欧表，确保测试的准确性。
测量10kV电力电缆绝缘电阻
山东省电力行业职业技能鉴定配电线路工（技师）实操试题：测量10kV电缆绝缘电阻一、现场环境所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。
工作负责人：考评员，监护人：辅助人员。
二、测试前的准备工作1.穿工作服、绝缘鞋，戴安全帽、线手套。
2.根据电缆电压等级选择兆欧表。
3.检查工器具外观整洁无破损，有试验合格证。
4.正确填写测量记录表个人及设备信息，不得漏填、错填、涂改。
5.用放电棒对电缆逐相充分放电，所有放电过程必须带绝缘手套。
用干净的棉纱（擦机布）将电缆测试点及附近擦拭干净。
6. 兆欧表放在水平位置，检查兆欧表，指针应指向刻度盘中央位置。
7.将测试线分别接在兆欧表“E”“L”接线柱上，末端开路，进行开路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动并逐渐加快到120r/min，待指针稳定后读取并记录电阻值，指针应指向“∞”或附近；8.将测试线分别接在兆欧表“E”“L”接线柱上，末端短接，进行短路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动不得加速，指针应指向“0”。
若检查不合格需处理再使用。
三、测试进行时（一）相对地1. 将兆欧表“E”端可靠接“地”，“G”端接屏蔽层或不接。
测试线不得缠绕或打结。
用短路线将V（B）、W（C）两相电缆线短接并可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄，辅助人员在操作人员的指令下，带绝缘手套将“L“端测试线（鳄鱼夹）夹在电缆U（A）相线芯上，（指针若回零，应立即停止摇动），逐渐加快到120r/min，充电时间不少于1 min。
待指针稳定后读取电阻值。
右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆被测试相充分放电。
放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m 及以上长度的电缆线路放电时间一般不少于2min，100m及以下电缆线路放电时间一般为5～30s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省电力行业职业技能鉴定
配电线路工（技师）实操试题：测量10kV电缆绝缘电阻一、现场环境
所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。
工作负责人：考评员，监护人：辅助人员。
二、测试前的准备工作
1.穿工作服、绝缘鞋，戴安全帽、线手套。
2.根据电缆电压等级选择兆欧表。
3.检查工器具外观整洁无破损，有试验合格证。
4.正确填写测量记录表个人及设备信息，不得漏填、错填、涂改。
5.用放电棒对电缆逐相充分放电，所有放电过程必须带绝缘手套。
用干净的棉纱（擦机布）将电缆测试点及附近擦拭干净。
6. 兆欧表放在水平位置，检查兆欧表，指针应指向刻度盘中央位置。
7.将测试线分别接在兆欧表“E”“L”接线柱上，末端开路，进行开路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动并逐渐加快到120r/min，待指针稳定后读取并记录电阻值，指针应指向“∞”或附近；
8.将测试线分别接在兆欧表“E”“L”接线柱上，末端短接，进行短路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动不得加速，指针应指向“0”。
若检查不合格需处理再使用。
三、测试进行时
（一）相对地
1. 将兆欧表“E”端可靠接“地”，“G”端接屏蔽层或不接。
测试线不得缠绕或打结。
用短路线将V（B）、W（C）两相电缆线短接并可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄，辅助人员在操作人员的指令下，带绝缘手套将“L“端测试线（鳄鱼夹）夹在电缆U（A）相线芯上，（指针若回零，应立即停止摇动），逐渐加快到120r/min，充电时间不少于1 min。
待指针稳定后读取电阻值。
右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆被测试相充分放电。
放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m 及以上长度的电缆线路放电时间一般不少于2min，100m及以下电缆线路放电时间一般为5～30s。
（B）、W（C）两相测试步骤与此相同。
5.记录测试结果。
（二）相对相
1.将兆欧表，“G”端接屏蔽层或不接。
测试线不得缠绕或打结。
用短路线将C相电缆线可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄。
辅助人
员在操作人员的指令下，带绝缘手套将“E”、“L”端子上的测试线（鳄鱼夹）分别夹在电缆U（A）相、V（B）、W（C）相线芯上（指针若回零，应立即停止摇动），逐渐加快到120r/min，充电时间不少于1 min。
待指针稳定后读取电阻值。
右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆U（A）相、V（B）相充分放电。
放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m及以上长度的电缆线路放电时间一般在2min以上，100m 及以下电缆线路放电时间一般为5～30s。
（B）、W（C）与W（C）、U（A）相测试步骤与此相同。
5.记录测试结果，对电缆状况进行判断。
6.判断合格的标准如下：
(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不大于。
四、工作终结
1.恢复电缆至初始状态。
2.清理现场至初始状态。
3.过程安全、规范，工器具齐全、完整。
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核准备通知单(考场)一、考场准备：
（1）场地准备：必备4个工位，可以同时进行作业，每工位具备三芯10kV电力电缆一根。
（2）所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。
（3）功能准备：布置现场工作间距不小于2米，各工位之间用栅状遮拦隔离，场地清洁，无干扰。
二、工器具、材料、设备准备：
三、考核时间要求：
（1）考试准备时间：5分钟
（2）考试时间：50分钟
（3）恢复、清理时间：5分钟
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核准备通知单(考生)
项目：测量10kV电力电缆绝缘电阻
考生自备：
1．考试用笔
2．工作服、安全帽、绝缘鞋、线手套
3．通用电工工具一套
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核试卷
姓名: 准考证号: 单位：
试题：测量10kV电力电缆绝缘电阻
一.本题分值：100分
二.考核时间：60分钟
三.人员组成：工作负责人-考评员，操作人-主操作人员，监护人-辅助人员。
四.考核形式：操作考核。
两人操作，考核主操作人员，不考核辅助人员。
五.准备工作：已获得工作许可，安全措施已实施，开工会及作业分工已完成。
六.考核内容：
1.安全事项：正确使用电工工具；不发生人身伤害和设备损坏事故。
2.作业过程：正确选择材料、工器具，安全、规范完成测量作业。
3.工艺标准：符合相关规程、标准、规定的要求。
五.否定项说明：
1.违反《国家电网公司电力安全工作规程》；
2.违反职业技能鉴定考场纪律；
3.造成设备重大损失；
4.发生人身伤害事故
山东省电力行业职业技能鉴定
配电线路工（技师）技能操作考核评分记录表
姓名：准考证号：单位：
试题：测量10kV电力电缆绝缘电阻
考评员签字：年月日
测量10kV电力电缆绝缘电阻编号：
测量记录表。
