2012年水利工程施工图及说明

水利工程图简介(ppt 31张)

水利工程图的表达方法
3、折断画法
不同形状和材料的形体，折断线的画法有所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断，只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺寸应按总长标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体的图形，可将两个视向相反的视图或剖视图、断面图各画对称的一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法对于多层结构，可按构造层次分层绘制，相邻层用波浪线分界，并可用文字注写各层结构的名称。
相邻结构层用波浪线分界，并注写各层结构的名称。
纵横比例的标注
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并在对称中心线的两端画出对称符号。图形超出对称线时可不
画对称符号
水利工程图的表达方法
2、相同要素的简化画法当形体内有多个完全相同且按一定规律排列的结构要素时，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示。 n个
水工图
建筑物结构图施工图竣工图
博阳河
105国道
导托堤 3.795 km
导托堤
德安县城南面
樟树陶村
前山水河
枢纽布置图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法

水利水电工程施工质量验收评定表及填表说明

水利水电工程施工质量验收评定表及填表说明二〇一三年十月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。

新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。

为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。

第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。

第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。

其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。

2012水利水电工程施工质量验收评定表及填表说明—SL631～637

水利水电工程施工质量验收评定表及填表说明二〇一三年十月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。

新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。

为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。

第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。

第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。

其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。

小（1）水库施工图说明

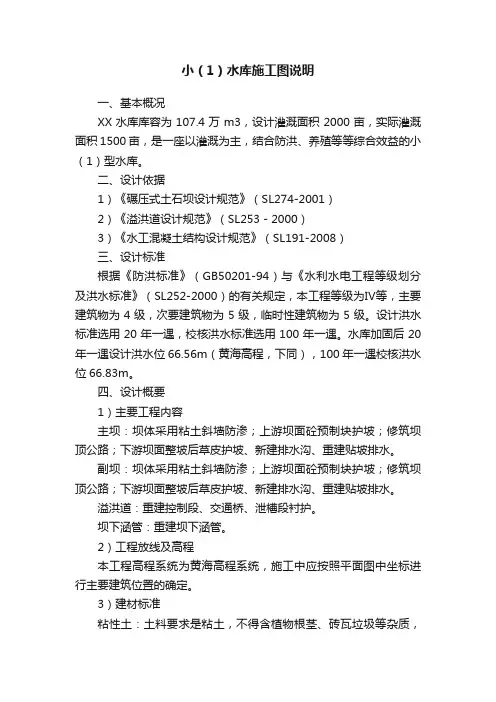

小（1）水库施工图说明一、基本概况XX水库库容为107.4万m3，设计灌溉面积2000亩，实际灌溉面积1500亩，是一座以灌溉为主，结合防洪、养殖等等综合效益的小（1）型水库。

二、设计依据1）《碾压式土石坝设计规范》（SL274-2001）2）《溢洪道设计规范》（SL253－2000）3）《水工混凝土结构设计规范》（SL191-2008）三、设计标准根据《防洪标准》（GB50201-94）与《水利水电工程等级划分及洪水标准》（SL252-2000）的有关规定，本工程等级为Ⅳ等，主要建筑物为4级，次要建筑物为5级，临时性建筑物为5级。

设计洪水标准选用20年一遇，校核洪水标准选用100年一遇。

水库加固后20年一遇设计洪水位66.56m（黄海高程，下同），100年一遇校核洪水位66.83m。

四、设计概要1）主要工程内容主坝：坝体采用粘土斜墙防渗；上游坝面砼预制块护坡；修筑坝顶公路；下游坝面整坡后草皮护坡、新建排水沟、重建贴坡排水。

副坝：坝体采用粘土斜墙防渗；上游坝面砼预制块护坡；修筑坝顶公路；下游坝面整坡后草皮护坡、新建排水沟、重建贴坡排水。

溢洪道：重建控制段、交通桥、泄槽段衬护。

坝下涵管：重建坝下涵管。

2）工程放线及高程本工程高程系统为黄海高程系统，施工中应按照平面图中坐标进行主要建筑位置的确定。

3）建材标准粘性土：土料要求是粘土，不得含植物根茎、砖瓦垃圾等杂质，粘粒含量在30%～40%，渗透系数小于1×10-5cm/s，水溶盐含量（指易溶盐和中溶盐，按质量计）不大于3%，有机质含量（按质量计）不大于2%，干密度要大于1.55g/cm3，含水量在20%～30%，压实度不小于0.96。

无粘性土：无粘性土填筑相对密度不小于0.65。

块石：要求新鲜、耐风化、质地坚硬，冻融损失率小于1％，块石容重不小于2.5T/m3,软化系数不小于0.75，抗压强度大于45MPa。

砂砾料：耐风化、水稳定性好；含泥量宜小于5％。

水利工程图

1、规划图
表示流域内一条或一条以上河流的水利水电建设的总体规划、某条河流梯级开发的规划、某地区农田水利建设的规划等。灌区规划图为例。
2、布置图
布置图主要表示整个水利枢纽的布置、某个主要水工建筑物的布置等。常见的水利枢纽如水库枢纽（包括挡水坝、输水涵洞、溢洪道等），泵站枢纽（包括泵站、进水闸等）以水库枢纽为例。
2、图线水工图中图线的线型和用途基本上与土木建筑图中的一致，但有两点需注意： ①水工图中的粗实线除了表示可见轮廓线外，还用来表示结构分缝线和地质断层线及岩性分界线 ②水工图中的原轮廓线除了可用双点画线表示外，还可以用虚线表示。
3、符号水工图中表示水流方向的箭头符号指北针的绘制，其位置一般在图的左上角，必要时可画在图纸的其它适当位置。
闸墩
溢流坝
二、锥面
• 1.锥面的形成 • 锥面是由一直线（母线）沿着一曲导线并通过一导点运动而形成的。
1、两种画法：在其反映轴线实长的视图中画若干条有疏密之分的直素线在反映锥底圆弧实形的视图中则画若干条均匀的直素线。
2、在锥面的各视图中均画出若干条示坡线，注意锥面素线和示坡线应指向锥顶。
三、渐变面
渐变面是有方（矩）形过渡到圆形或作相反方向变化的逐渐变化面。
1、渐变面的形成渐变面是由四个三角形平面和四个部分斜椭圆锥面相切而形成的组合面，如图16（a）所示。其中，方（矩）形的四个顶点 S1 、 S2 、 S3 、 S4 分别为四个斜椭圆锥的顶点，圆周的四段圆弧分别为四个斜椭圆锥的底面圆弧，圆心O与锥顶S1、S2、 S3 、 S4 的连线 OS1 、 OS2 、 OS3 、 OS4 分别为四个斜椭圆锥的圆心连线。
5、分层画法

水利工程竣工图说明

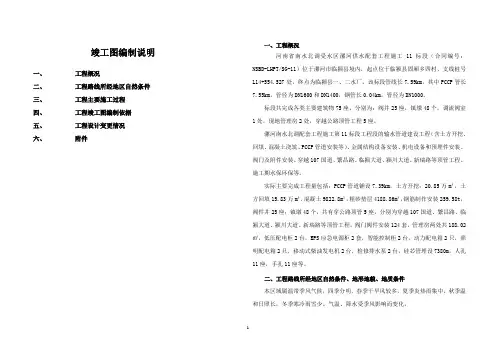

竣工图编制说明一、工程概况二、工程路线所经地区自然条件三、工程主要施工过程四、工程竣工图编制依据五、工程设计变更情况六、附件一、工程概况河南省南水北调受水区漯河供水配套工程施工11标段（合同编号：NSBD-LHPT/SG-11）位于漯河市临颍县境内，起点位于临颍县固厢乡四村、支线桩号L14+554.527处，终点为临颍县一、二水厂。

该标段管线长7.59km，其中PCCP管长7.55km，管径为DN1600和DN1400，钢管长0.04km，管径为DN1000。

标段共完成各类主要建筑物75座，分别为：阀井25座，镇墩48个，调流阀室1处，现地管理房2处，穿越公路顶管工程5座。

漯河南水北调配套工程施工第11标段工程段的输水管道建设工程（含土方开挖、回填、混凝土浇筑、PCCP管道安装等）、金属结构设备安装、机电设备和预埋件安装、阀门及附件安装、穿越107国道、繁昌路、临颍大道、颍川大道、新瑞路等顶管工程、施工期水保环保等。

实际主要完成工程量包括：PCCP管道铺设7.39km，土方开挖：20.85万m³，土方回填15.83万m³，混凝土9822.8m³，粗砂垫层4188.86m³，钢筋制作安装259.58t，阀件井25座；镇墩48个，共有穿公路顶管5座，分别为穿越107国道、繁昌路、临颍大道、颍川大道、新瑞路等顶管工程。

阀门阀件安装124套，管理房两处共188.02㎡，低压配电柜2台，EPS应急电源柜2套，智能控制柜2台，动力配电箱2只，照明配电箱2只，移动式柴油发电机2台，检修排水泵2台，硅芯管埋设7380m，人孔11座，手孔11座等。

二、工程路线所经地区自然条件、地形地貌、地质条件本区域属温带季风气候，四季分明，春季干旱风较多，夏季炎热雨集中，秋季温和日照长，冬季寒冷雨雪少。

气温、降水受季风影响而变化，三、工程主要施工过程本工程于2013年3月20日正式开工建设，完工日期为2016年9月10日。

《工程制图与识图》第十八章水利工程图

§18.2.1.2 符号：
表示水流方向的箭头
平面图中的指北针
§18.2.2 比例
1.水工图通常采用比例较小。
2.绘制视图时，比例大小的选择，宜根据建筑物的大小及其复杂的程度和图幅大小而定。
3.建筑物同一部分的几个视图应尽可能地采用同一的比例，在特殊情况下，允许同一视图中的铅垂方向和水平方向分别采用不同的比例，例如，渠道的纵断面图，引水隧道的纵断图等。土坝下游立面图
（2）.上游连接段：由上游护坡、上游护底、铺盖、上游翼墙等组成。其作用主要有三点：一是引导水流平稳进入闸室；二是防止水流冲刷河床；三是降低渗透水流对水闸的不利影响。
（3）.下游连接段：由下游翼墙、消力池、下游护坡、海漫、下游护底及防冲槽等组成。
2）视图及表达方法
（1)平面图（2）立面图（3)侧面图
§18.1.4 施工图
--按照设计要求，用来指导工程施工的视图统称施工图。 --施工图的内容包括：
(1)施工场地布置图。 (2)基础开挖图。 (3)大体积混凝土分块浇筑图。 (4)流程图等
§18.2 水工图的表达方法
一、视图的选择及配置
--水工图常用的是三视图，即平面图（俯视图）、立面图（正视图）、侧面图（侧视图）。
总结
1、水利工程综合性强，反映水利工程的图纸包含了水工建筑物、房屋建筑、道路、机械、电气、管线、水文和工程地质等专业的内容。
2、在画图方面，采用的都是前面所讲的理论和方法，这是各专业一致的共同基础。
3、水利工程图中的剖视图，与建筑工程、道路工程图中的剖视图（也称剖面图）含义相同。水工图中的剖面图则类同于建筑工程图和道路工程图中的断面图。
2. 坝轴线基准点坐标： A:
所用比例

水利工程施工、监理常用总表格(SL228-2003)20120229

E.3 施工监理工作常用表格目录E.3.1承包人用表目录CB01 施工技术方案申报表（如皋水建[2012 ]技案号）合同名称：合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

合同名称：合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

合同名称：合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，随同审核意见，承包人、监理机构、发包人、设代机构各1份。

CB04 资金流计划申报表（承包[ ]资金号）合同名称：合同编号：单位：说明：本表一式份，由承包人填写。

监理机构审签后，随同审批意见，承包人、监理机构、发包人各1份。

CB05 施工分包申报表（承包[ ]分包号）合同名称：合同编号：说明：本表一式份，由承包人填写，监理机构审核、发包人批准后，随同审批意见，承包人、监理机构、发包人各1份。

CB06 现场组织机构及主要人员报审表（承包[ ]机人号）合同名称：合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，随同审核意见，承包人、监理机构、发包人各1份。

CB07 材料/构配件进场报验单（承包[ ]材验号）说明：本表一式 3 份，由承包人填写。

监理机构审签后，承包人1份，监理机构、发包人各1份。

CB08 施工设备进场报验单（承包[ ]设备号）合同名称：合同编号：说明：本表一式份，由承包人填写。

监理机构审签后，承包商人、监理机构、发包人各1份。

CB09 工程预付款申报表（承包[ ]工预付号）合同名称：合同编号：注：本表一式份，由承包人填写。

监理机构审批后，随同付款证书，承包人2份，监理机构、发包人各1份。

CB10 工程材料预付款报审表（承包[ ]材预付号）合同名称：合同编号：说明：本表一式份，由承包人填写.作为CB31表的附表，一同流转，审批结算时用。

CB11 施工放样报验单（承包[ ]放样号）合同名称：合同编号：说明：本表一式份，由承包人填写。

水利工程水工建筑物施工详图

第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图,简称水工图。

水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。

第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段，每个阶段都要绘制出相应的图样，水工图主要有工程位置图（包括流域规划图和灌区规划图）、枢纽布置图、结构图、施工图和竣工图。

一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。

工程位置图的特点是：表示范围大，图形比例小，一般采用比例为1:5000~1:10000甚至更小，建筑物则一般用示意图表示。

图10-1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。

它的主要作用是：作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。

枢纽布置图一般包括以下内容：（１）水利枢纽所在地区的地形、河流名称及流向、地理方位（指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。

（２）（２）各建筑物的平面形状、相应位置关系及对外交通。

（３）（３）建筑物与地面的交线、填挖方坡边线。

（４）（４）建筑物的主要高程和主要轮廓尺寸。

枢纽布置图的特点：（１）（１）枢纽布置图必须画在地形图上。

（２）（２）为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画，或采用示意图表示这些构造的位置、种类和作用。

（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等。

图10-2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样。

建筑物结构图一般包括以下内容：（１）（１）建筑物整体和各组成部分的结构、形状、尺寸和材料。

（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。

（３）（３）建筑物的工作条件，如上下游设计水位、水面曲线等。

水规计(2012)93号

水利部文件水规计〔2012〕93号关于印发《水利工程设计变更管理暂行办法》的通知部直属各单位，各省、各自治区、直辖市水利（水务）厅（局），各计划单列市水利（水务）局，新疆生产建设兵团水利局：为加强水利工程建设管理，严格基本建设管理程序、规范设计变更行为，依据《建设工程勘察设计管理条例》和《建设工程质量管理条例》等有关规定，我部制定了《水利工程设计变更管理暂行办法》，现予印发，请遵照执行。

执行过程中发现问题请及时反馈我部。

附件：水利工程设计变更管理暂行办法中华人民共和国水利部二○一二年三月十五日水利工程设计变更管理暂行办法第一章总则第一条为加强水利工程建设管理，严格基建管理程序，规范设计变更行为，保证工程建设质量，控制工程投资，提高工程勘察设计水平，依据《建设工程勘察设计管理条例》各《建设工程质量管理条例》等有关规定，制定本办法。

第二条本办法适用于新建、续建、改（扩）建、加固等大中型水利工程的设计变更管理，小型水利工程的设计变更管理可以参照执行。

第三条本办法所指设计变更是自水利工程初步设计批准之日起至工程竣工验收交付使用之日止，对已批准的初步设计所进行的修改活动。

第四条水利工程的设计变更应符合国家有关法律、法规和技术标准的要求，严格执行工程设计强制性标准，符合项目建设质量和使用功能的要求。

第五条各级水行政主管部门、流域机构应当加强对水利工程设计变更活动的监督管理。

项目法人应当加强对水利工程设计变更的实施管理。

勘察设计单位应当着立提高勘测设计水平。

参与工程建设的各有关单位应当加强项目管理，严格控制重大设计变更。

第六条水利工程设计变更应按照本办法规定的程序进行审批，其中建设征地和移民安置、水土保持设计、环境保护设计变更按国家有关规定执行。

任何单位或者个人不得擅自变更已经批准的初步设计，不得肢解设计变更规避审批。

第二章设计变更划分第七条工程设计变更分为重大设计变更和一般设计变更。

重大设计变更是指工程建设过程中，工程的建设规模、设计标准、总体布局、布置方案、主要建筑物结构形式、重要机电金属结构设备、重大技术问题的处理措施、施工组织设计等方面发生变化，对工程的质量、安全、工期、投资、效益产生重大影响的设计变更。

水利工程竣工图章说明

水利基本建设项目档案资料管理规定（竣工图）
（1997年7月4日水利部水办［1997］275号通知公布实施）竣工图是工程的实际反映，是水利工程档案的重要组成部分，必须做到图物相符，所有竣工图必须由施工单位在图表上方加盖竣工图章，并履行签字手续后，才能作为竣工图保存。

1、凡按图施工，没有变动的，可利用原施工图作为竣工图。

2、凡在施工中，虽有一般性设计变更，但能在原施工图上修改、补充的，可由施工单位在原施工图（必须是新兰图）上注明修改部分与修改依据和施工说明后，作为竣工图。

3、凡结构改变、工艺改变、平面布置改变、项目改变以及有其他重大变更，原施工图不能代替或利用的，必须重新绘制竣工图。

竣工图图章式样（单位㎜）
注：除空格内签字外其余字体均应填刻。

水利工程围堰施工图

水利工程围堰施工一、施工布置1、根据我公司以往水利工程中的临时围堰施工经验，结合现场实际情况。

我项目部计划将沿着基槽外边缘布置围堰。

围堰工程的主要作用是挡水，为修基槽施工创造施工条件。

严防涌水，避免堰堤坍塌是围堰成败的关键，为此，特作如下要求：1）、堰堤及其位置符合设计规定，严格按照设计要求实施，以利排、降水，堰堤的加固详附图。

2）、围堰的施工流程：用编织袋装土垒堰堤→填筑堰体→铺迎水面太阳布→往太阳布上铺一层编织袋装土。

3）、为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的弧形，拱起高度为河宽的10％，并不小于2 米。

土石方工程4.0 米宽。

在堰体迎水面满铺一层太阳布,并铺往河床一侧不少于2 米，上下层太阳布搭接长度为1 米，其余接头搭接为 0.5 米，最后在太阳布上覆盖一层编制袋装土。

4）、填筑堰堤的材料应以土石料各一半为宜。

当堰堤填到一定宽度后，应在迎水面一侧填筑厚度为 1.0 米的一层粘土层，以利阻水、减少渗水、漏水。

填筑可从两边向中间进行。

5）、围堰完成后，应立即将堰内水排干和清除河底的淤泥。

2、施工机械安排：我项目部针对本工程工程量大，工期紧张的特点，拟进场5台挖机，4台推土机，1台压路机，8辆红岩汽车，保证临时围堰施工所需。

3、本工程所需土石方回填量约为8万立方。

安全、质量目标：作好施工现场各项安全管理工作，确保围堰牢固、防水、施工安全、杜绝各类安全事故发生。

确保符合设计、业主、防讯指挥部提出的防讯要求，尽快完成水下部分。

1、测量定位：按照《工程测量规范》(JTJ203--2001)的要求进行，测量控制点采用业主提供的控制点，项目部成立由专职测量工程为主的测量小组，承担本工程的全部测量放样工作。

测量设备选用科利达全站仪一台、科利达水准仪一台。

2、围堰面层施工：考虑到在下一阶段施工中围堰顶面要作为施工临时通道，计划在顶面铺设30 cm 厚石渣，组织挖机进行铺平并用压路机进行碾压密实。

《水利水电工程合理使用年限及耐久性设计规范》的编制和应用

《水利水电工程合理使用年限及耐久性设计规范》的编制和应用陆忠民;柏宝忠【摘要】叙述了《水利水电工程合理使用年限及耐久性设计规范》(SL654-2014)的编制背景和编制过程,介绍了规范的主要章节和内容,说明了规范在合理使用年限确定和耐久性设计方面的应用.【期刊名称】《水利技术监督》【年(卷),期】2015(023)001【总页数】5页(P1-4,36)【关键词】水利水电工程;水工建筑物;合理使用年限;耐久性设计【作者】陆忠民;柏宝忠【作者单位】上海勘测设计研究院有限公司,上海200434;上海勘测设计研究院有限公司,上海200434【正文语种】中文【中图分类】T-652.21 规范编制背景我国水利水电工程水工建筑物的设计目前主要采用按强度设计的模式，主要考虑荷载作用下结构承载力(强度)安全性与适用性的需要，较少考虑结构长期使用过程中由于环境侵蚀作用引起结构材料性能劣化、对结构安全性与适用性的影响。

1998年颁布实施的《中华人民共和国建筑法》第六十条规定:“建筑物在合理使用寿命内，必须确保地基基础工程和主体结构的质量”;第八十条规定:“在建筑物的合理使用寿命内，因建筑工程质量不合格受到损害的，有权向责任者要求赔偿”。

所谓工程的“合理”寿命，首先应满足工程本身的“功能”(安全性、适用性和耐久性等)需要，其次是要“经济”，最后要体现国家、社会和民众的根本利益如公共安全、环保生态和资源节约等需要。

在许多情况下，建筑物的合理使用年限与工程的经济性并不矛盾，合理的耐久性设计在造价不明显增加的前提下就能大幅度提高建筑物的使用寿命，使工程具有优良的长期使用效益。

耐久的工程适应了环境保护和生态文明的需要。

《建设工程质量管理条例》第二十一条规定，设计文件应当符合国家规定的设计深度要求，注明工程合理使用年限;第四十条规定，在正常使用条件下，基础设施工程、房屋建筑的地基基础工程和主体结构工程的最低保修期限为设计文件规定的该工程的合理使用年限。

第十九章水利工程图画法几何及土木工程制图

18
§19-3 水工图的阅读
2. 设计图
阅读方法请点击“动画” 按钮查看演示。
动画
第十九章水利工程图
19
§19-4 用AutoCAD绘制水工图
本节以绘制进水闸为例，介绍绘制水工图的一般方法和过程。
本题要求将进水闸设计图画在A3幅面内，图的比例为1∶ 100，最后要在绘图机上按1∶1出图。
第十九章水利工程图
根据需要制作各种图例符号的图块。
第十九章水利工程图
22
§19-4 用AutoCAD绘制水工图
2. 将LIMITS改设成A3幅面尺寸的100倍，即（0，0）（42000，29700），执行ZOOM All后画出A3放大100倍后的内
外边框。
3. 在边框内按实际尺寸1：1地画出进水闸的四个视图的基本轮廓，但不画各种图例符号，也不注尺寸。
第十九章水利工程图
9
§19-2 水工图中表达方法
3. 符号表示水流方向的箭头
平面图中的指北针
点击2次
第十九章水利工程图
10
§19-2 水工图中表达方法
4. 尺寸
尺寸标注符合土木工程图上的一般规定。尺寸单位除标高、桩号及规划图、总布置图的尺寸以m为单位外，其余尺寸均以mm为单位，并且不需注明。若采用cm为单位，需要在图中加以说明。
2. 拆卸画法
为了表示结构物本身的形状和构造，有时假想将建筑物上的覆盖物或填土掀掉，然后进行投影。这种表示方法称为拆卸画法。
右图表示的是一进水闸，其平面图上对称轴线的下半部，即是假想卸掉了填土和桥面板后的投影。
第十九章水利工程图
13
§19-2 水工图中表达方法

水利2012年规范资料填写交流

资料填写交流材料填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。

工程竣工验收后，《评定表》作为档案资料长期保存。

因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。

（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。

（3）应使用蓝色或黑色墨水钢笔、碳素笔填写，不得使用圆珠笔、铅笔填写。

填写文字及签名均使用简化汉字，字迹应工整、清晰，不得潦草。

（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。

（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用国家法定计量单位，并以规定的符号表示（如m，kg，m³，…）。

数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。

合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示（100%除外）。

（6）手工填写修改错误时，将错误部分用双斜线“＼＼”划掉，再在右上方填写正确的文字或数字。

禁止使用改正液、橡皮擦、刀片刮等不标准方法。

（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。

单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。

“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。

单元工程量填写主要工程量；日期:年——填写四位数，月——填写实际月份，日——填写实际日期。

（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。

（9）凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。
