marc中文基本手册-第十五章 MENTAT的其它界面
第十五章MENTAT的其它界面MENTAT调用的外部程序MENTAT支持许多CAD界面：如IGES，Patran，Ideas，VDA 以及Pro Engineer。
这些界面以外部程序形式在MENTAT中被其调用。
相关的界面程序放在MENTAT的子目录bin中，调用这些界面程序时，它们会按各自所需的文件格式读取数据，并转换成MENTAT的模型文件内容。
MARC Jobs在MENTAT的子目录bin中包含了起动和终止MARC有限元程序的批处理文件（对微机版）或shell scripts（对工作站版）：微机工作站submit1.bat submit1submit2.bat submit2submit3.bat submit3kill1.bat kill1kill2.bat kill2kill3.bat kill3这些批处理文件或shell scripts是通过MENTAT中的Job菜单调用的。
用户可以编辑这些文件，使之适于所需的用户环境，例如，可设置一个submit文件，在网上的另一台机器上起动MARC Job。
图形输出界面由于图形输出设备的环境千变万化，在MENTAT中并不直接与打印机相联，而是调用设在MENTAT中的图形打印界面，生成以下几种打印图形格式文件，并发送至打印机。
PostScript1.batHPGLXdump（可转换成PostScript1格式或HPGL格式）相应的图形打印批处理文件放在MENTAT的bin目录下，为微机工作站postscript1.bat postscript1postscript2.bat postscript2postscript3.bat postscript3hpgl1.bat hpgl1hpgl2.bat hpgl2hpgl3.bat hpgl3xdump1.bat xdump1.batxdump2.bat xdump2用户应根据计算机和打印机的实际环境，重新修改这些批处理文件。
marc中文基本手册-第九章 接触条件的定义(CONTACT)

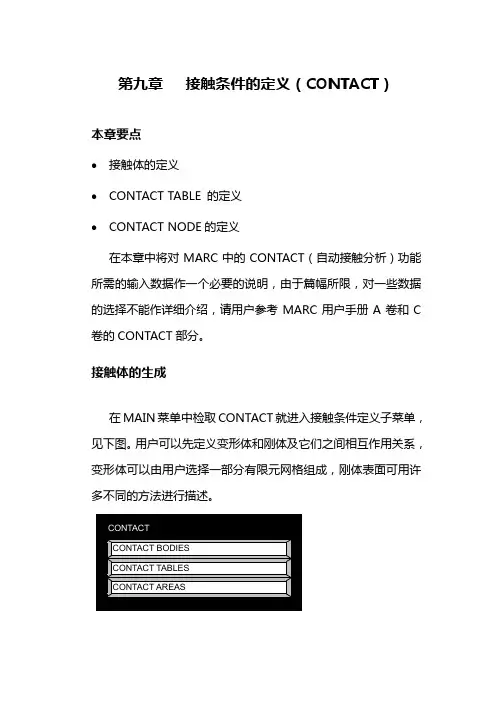

第九章接触条件的定义（CONTACT）本章要点●接触体的定义●CONTACT TABLE 的定义●CONTACT NODE的定义在本章中将对MARC中的CONTACT（自动接触分析）功能所需的输入数据作一个必要的说明，由于篇幅所限，对一些数据的选择不能作详细介绍，请用户参考MARC用户手册A卷和C 卷的CONTACT部分。
接触体的生成在MAIN菜单中检取CONTACT就进入接触条件定义子菜单，见下图。
用户可以先定义变形体和刚体及它们之间相互作用关系，变形体可以由用户选择一部分有限元网格组成，刚体表面可用许多不同的方法进行描述。
CONTACT BODIES 定义刚体和变形体，与MARC输入文件中的CONTACT选项相对应。
CONTACT TABLES 定义物体间的相互关系，如果本选项不被采用，分析程序将认为任何物体均可能与其它物体相接触（包括本身）与MARC输入文件中的CONTACT TABLE选项相对应。
CONTACT AREAS 定义变形体上可能发生接触的节点，如果本选项不被采用，分析程序将认为一个物体外表面上所有节点都可能与其它物体发生接触，与MARC输入文件中的CONTACT NODE选项相对应。
所有要进行接触分析的物体必须在CONTACT BODIES中定义，CONTACT TABLE与CONTACT AREAS可根据情况决定是否有必要定义。
CONTACT BODIES检取CONTACT BODIES后，可见如图所示的子菜单。
CONTACT BODIES名的定义、管理方法如BOUNDRY CONDITIONS、MATERIAL PROPERTIES名定义管理的方法相同，不再重复。
CONTACTPREV NEXTNEW NAME REM EDITBODY TYPERIGID DEFORMABLECONTACT BODY PROPERTIESADD REMELEMENTS0ADD REMCURVES0ADD REMSURFACES0TABLESID CONTACT ID BACKFACESFLIP ELEMENT FLIP CURVESFLIP SURFACESBODY TYPE 用RIGID光钮定义接触体为刚体、DEFORMABLE光钮定义接触体为变形体。
marc 学习笔记精华
MSC.Marc学习笔记(一)我是新手，对Marc的强大无话可说，相信也只有高手才能对Marc点评一二。
作为入门级别的就先贡献一下入门感想和收获吧，期待成为高手！1、你的第一个Marc模型：带孔方板的平面应力问题∙实体书籍：陈火红《新编marc有限元实例教程》∙电子书籍：C盘Mentat目录下的Marc_UG中有很详细的入门指导，可以参照其中的Example练习2、熟悉Marc界面和鼠标操作∙首先你要了解鼠标（左键，中键，右键，试着选中静态菜单栏中的Dyn，再在图像区中动动,,看看吧）∙了解界面：Marc_UG.pdf中有很详细的入门指导注：在某个button上点击鼠标中键可以了解该button的功能（Marc_UG.pdf中有详细介绍）3、Marc练习我还没有找到系统的学习Marc的方法，目前自己正在做的是∙印随Marc_UG.pdf中的例子（注意我用的是印随，就是一步一步的照搬，还没有到模仿的地步），个人认为并不需要一直弄到把某个模型的结果都算出来为止，你可以专练某一个部分，比如说我现在正在练习分网，我就把每个模型的分网过程都做一遍甚至几遍，等对分网很熟悉后就练习加初始条件和边界条件（无子程序的）。
∙要学会阅读*.log和*.proc*.log：是Marc的执行文件*.proc：process，应该翻译成运行文件吧，这个文件很好，用“UTLIT-->Procedure-->Load(打开*.proc文件)-->Step”不停的按step就可以一步一步的看Marc中的Examples是怎样一步一步的操作的，看熟了，就自己用记事本打开*.proc文件，按照操作过程一步一步的来。
4、To be continued期待提出Marc学习方法的回帖，E-Mail讨论：sylve@ 笔记(二)Topic:*.proc1.*.proc是记录Marc操作的文件2.*.proc的阅读o@top():回到动态菜单最上层，即Mentat的起始页面o@popup：按下某个botton后，Marc自动弹出对话框o@popdown：相当于按下OK后，Marc弹出的对话框消失，回到上级菜单o@push：按下botton∙*.proc的制作 utilities->procedures->create∙To be continued学习笔记（三）Topic:Element1.网格划分是有限元的特色，自然网格影响巨大，包括计算成本（Cost），计算精度，收敛性（convergence）o分网体会▪把VolumeE上的例题都画一遍就有体会了▪对2D问题，四边形（quadrilateral）单元优于三角形（triangular），3D呢？长方体（block）优于六棱柱（hexagonal），你猜对了！∙Elements的分类见Volume B说实话，我还没看，不过关于分类的体会到有一条，见第3点∙主意区分Elements中的Class和Type∙Class：geometic∙Type:根据用户计算的类型分类，如couple里的10号单元等，设置：Job-->element type ∙可以问自己几个问题：∙Flip Elements是怎么回事？∙Duplicate，Expand，Move之间的差异何在？∙对单元细分，可以用subdevided命令，那么知道bias和transition是怎么回事吗？∙如何使单元疏密有间，有哪些方法？∙select,store,make visible/invisible这些命令熟悉吗？Marc学习笔记：接触分析Contact接触分析是Marc的强项，貌似大家都这么说。
marc中文基本手册材料特性的定义

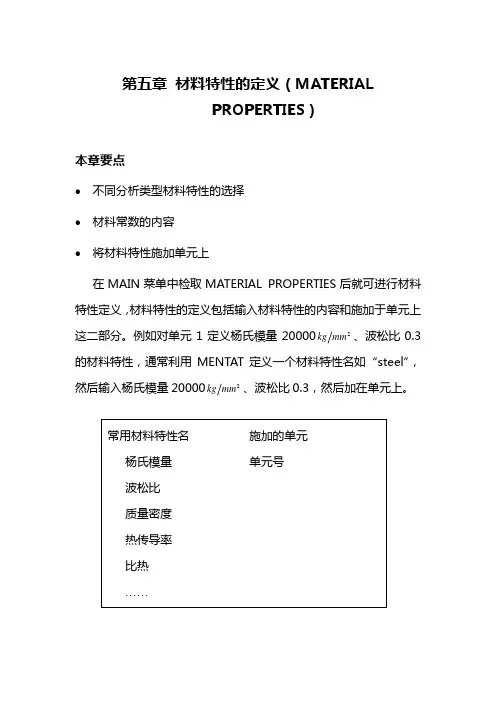

第五章材料特性的定义（MATERIALPROPERTIES）本章要点●不同分析类型材料特性的选择●材料常数的内容●将材料特性施加单元上在MAIN菜单中检取MATERIAL PROPERTIES后就可进行材料特性定义，材料特性的定义包括输入材料特性的内容和施加于单元上这二部分。
