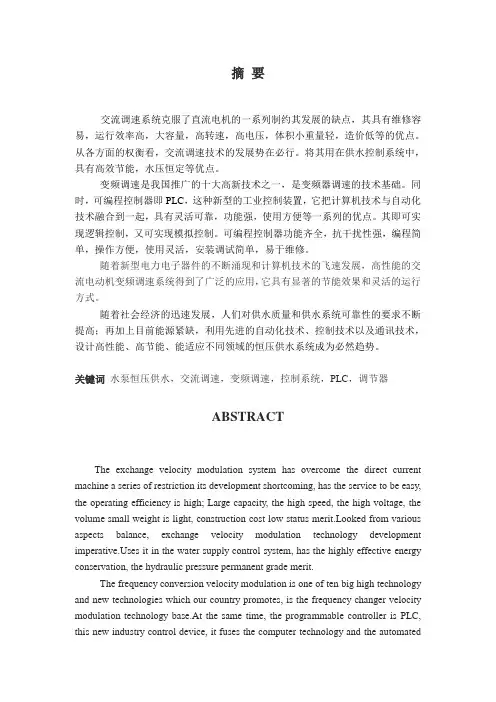

基于S7-200PLC的控制的变频恒压供水系统设计第一章绪论1.1变频调速恒压供水的目的和研究意义随着我国城乡建设的迅速发展,水、电供应不足的矛盾越来越成为人们关注的问题。

例如,人们日常生活中的用水量越来越大,一天中的用水量的波动也越来越大。

以往的供水系统中,水泵的选取往往是按最大供水量来确定,而实际的用水量在不断变化。

高峰用水时间较短,这样水泵在很长一段时间内有较大余量,不仅水泵效率低,供水压力不稳,而且造成大量电力、水资源的浪费;并且以往依靠手动操作控制泵的启动、停止,也已不能满足要求。

在用水量高峰期时供水量普遍不足，造成城市公用管网水压浮动较大。

由于每天不同时段用水对供水的水位要求变化较大，仅仅靠供水厂值班人员依据经验进行人工手动调节很难及时有效的达到目的。

这种情况造成用水高峰期时水位达不到要求,供水压力不足，用水低峰期时供水水位超标,压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。

这里,介绍一种基于S7-200的变频控制的恒压供水控制系统,它既能解决人工操作的繁杂劳动和精神压力,又能节约能源本控制系统将PLC、变频器、相应的传感器和执行机构有机地结合起来，发挥各自优势，并设计了配套的界面美观、操作方便的自动控制系统，使得系统调试和使用都十分方便，而且大大简化了水厂在管理、数据统计和分析等方面的工作量。

实践证明，本系统不仅满足了生产的需要，提高了整个水厂的整体管理水平，而且仅节约用电一项就为水厂创造了巨大的经济效益，并且保障了用户的用水要求。

由于中小型自来水厂的自动化技术改造在我国有着广泛的前景，本控制系统具有较大的发展潜力和使用价值。

1.2变频调速技术的特点及应用作为高性能的调速传动，直流发电机－电动机调速控制方法长期以来一直应用广泛。

但是直流电动机由于换向器和电刷维护保养很麻烦，价格也相当昂贵。

使异步电机实现性能好的调速一直是人们的理想。

异步电机的调速方法很多，例如无极调速、有极调速、定子调压调速、串级调速、变频调速等。

但是因为各种各样的缺点没有得到广泛的应用3。

70年代以后，由于微电子技术、电力电子技术和微处理机技术的发展，促使晶体管变频器的诞生。

晶体管变频器不但克服了以往交流调速的许多缺点，而且调速性能可以和直流电动机的调速性能相媲美。

三相异步电动机具有维修方便、价格便宜、功率和转速适应面宽等优点，其变频调速技术在小型化、低成本和高可靠性方面占有明显的优势。

到80年代末，交流电机的变频调速技术迅速发展成为一项成熟的技术，它将供给交流电机的工频交流电源经过二极管整流变成直流，再由IGBT或GTR模块等器件逆变成频率可调的交流电源，以此电源拖动电机在变速状态下运行，并自动适应变负荷的条件。

它改变了传统工业中电机启动后只能以额定功率、定转速的单一运行方式，从而达到节能目的。

现代变频调速技术应用于电力水泵供水系统中，较为传统的运行方式是可节电40％～60％，节水15％～30％。

由于变频调速具有调速的机械特性好，效率高，调速范围宽，精度高，调整特性曲线平滑，可以实现连续的、平稳的调速，体积小、维护简单方便、自动化水平高等一系列突出的优点而倍受人们的青睐。

尤其当它应用于风机、水泵等大容量负载时，可以获得其它调速方式无法比拟的节能效果。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

自从通用变频器问世以来，变频调速技术在各个领域得到了广泛的应用。

变频调速恒水位供水设备以其节能、安全、高品质的供水质量等优点，使我国供水行业的技术装备水平从90年代初开始经历了一次飞跃。

恒压、恒水位供水调速系统实现水泵电机无级调速，依据用水位的变化自动调节系统的运行参数，在用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定和水位恒定以满足用水要求，是当今最先进、合理的节能型供水系统。

在实际应用中得到了很大的发展。

随着电力电子技术的飞速发展，变频器的功能也越来越强。

充分利用变频器内置的各种功能，对合理设计变频调速恒压供水设备，降低成本，保证产品质量等方面有着非常重要的意义。

新型供水方式与过去的水塔或高位水箱以及气压供水方式相比，不论是设备的投资，运行的经济性，还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势，而且具有显著的节能效果。

恒压、供水调速系统的这些优越性，引起国内几乎所有供水设备厂家的高度重视，并不断投入开发、生产这一高新技术产品。

目前该产品正向着高可靠性、全数字化微机控制，多品种系列化的方向发展。

追求高度智能化，系列标准化是未来供水设备适应城镇建设成片开发、智能楼宇、网络供水调度和整体规划要求的必然趋势。

在短短的几年内，变频调速恒压供水系统经历了一个逐步完善的发展过程，早期的单泵调速恒压系统逐渐被多泵调速系统所代替。

虽然单泵调速系统设计简易可靠，但由于单泵电机深度调速造成水泵、电机运行效率低，而多泵调速系统投资更为节省，运行效率高，被实际证明是最优的系统设计，很快发展成为主导产品。

1.3可编程序控制器的特点及应用早期的可编程序控制器(Programmable Logic Controller，PLC)，主要用来代替继电器实现逻辑控制。

随着计算机技术、通信技术和自动控制技术的迅速发展，可编程序控制器将传统的继电器控制技术与新兴的计算机技术和通信技术融为一体，具有可靠性高、功能强、应用灵活、编程简单、使用方便等一系列优点，以及良好的工业环境工作性能和自动控制目标实现性能，在工业生产中得到了广泛的应用。

1969年，美国数字设备公司(DEC)研制出世界上第一台可编程控制器。

早期的可编程控制器由分离元件和中小规模集成电路组成，主要功能是执行原先由继电器完成的顺序控制、定时等。

70年代初期，体积小、功能强和价格便宜的微处理器被用于PLC，使得PLC的功能大大增强。

在硬件方面，除了保持其原有的开关模块以外，还增加了模拟量模块、远程I/O模块和各种特殊功能模块。

在软件方面，PLC采用极易为电气人员掌握的梯形图编程语言，除了保持原有的逻辑运算等功能以外，还增加了算术运算、数据处理和传送、通讯、自诊断等功能。

进入80年代中、后期，由于超大规模集成电路技术的迅速发展，微处理器的市场价格大幅度下跌，使得PLC所采用的微处理器的档次普遍提高。

而且，为了进一步提高PLC的处理速度，各制造厂商还研制开发了专用逻辑处理芯片，大大提高了PLC软、硬件功能。

在发达工业国家，PLC已经广泛的应用在所有的工业部门。

据“美国市场信息”的世界PLC以及软件市场报告称，1995年全球PLC及其软件的市场经济规模约50亿美元。

随着电子技术和计算机技术的发展，PLC的功能得到大大的增强，具有以下特点：1）可靠性高。

PLC的高可靠性得益于软、硬件上一系列的抗干扰措施和它特殊的周期循环扫描工作方式。

2）具有丰富的I/O接口模块。

PLC针对不同的工业现场信号，有相应的I/O模块与工业现场的器件或设备直接连接。

另外为了提高操作性能，它还有多种人机对话的接口模块；为了组成工业局部网络，它还有多种通讯联网的接口模块。

3) 采用模块化结构。

为了适应各种工业控制需要，除了单元式的小型PLC以外，绝大多数PLC均采用模块化结构。

PLC的各个部件，包括CPU、电源、I/O等均采用模块化设计，由机架及电缆将各模块连接起来，系统的规模和功能可根据用户的需要自行组合。

4) 编程简单易学。

PLC的编程大多采用类似于继电器控制线路的梯形图形式，对使用者来说，不需要具备计算机的专门知识，因此很容易被一般工程技术人员所理解和掌握。

5) 安装简单，维修方便。

PLC不需要专门的机房，可以在各种工业环境下直接运行。

各种模块上均有运行和故障指示装置，便于用户了解运行情况和查找故障。

由于采用模块化结构，因此一旦某模块发生故障，用户可以通过更换模块的方法，使系统迅速恢复运行。

由于PLC强大功能和优点，使得PLC在我国的水工业自动化中得到广泛的应用。

PLC在水工业自动化中的应用主要有水厂监控系统、自动控制系统、自动加氯、自动加矾、水泵变频调速、SCADA系统和供水管网信息管理系统等。

其主要功能是进行工艺参数的采集、生产过程控制、信息处理、设备运行状态监测以及水质监测等。

1.4毕业设计任务本次毕业设计课题名称是基于S7-200PLC控制的变频恒压供水控制系统设计，我的主要任务是完成本系统的硬件和软件设计，大体为以下五项内容：1．变频调速恒压供水系统现状和发展主要介绍其系统的目的和意义，变频器的发展史一直到广泛应用，随着技术的发展，其优越性越来越多，主要是节能、恒压、综合技术的集成等，以后将朝大容量、小体积、高性能、易操作、寿命高、可靠性强、无公害化发展；介绍了SIEMENS公司的产品系列史，PLC与其它工业装置的比较：PLC与继电器控制系统，与集散控制系统，与工业控制计算机。

以及其特点。

2．变频调速恒压供水系统的理论原理以及总体方按的设计主要是变频器的构成、控制方式和形式，控制方式有三种形式：V/F控制、转差频率控制、矢量控制；变频器的节能、调速原理；变频器的工况点的确定和能耗机理分析，以及系统调速范围的确定。

变频调速恒供水系统方案；控制系统的工作过程系统的工作过程分为以下几个工作状态：1#电机变频启动；1#电机工频运行，2#电机变频运行；1#和2#电机工频运行；3 #电机变频运行；然后是先停1#电机，再停2#电机，3#电机变频运行，变频工频切换技术解决方案。

3．系统硬件设计（主电路、控制电路）；S7-200P LC 接线图设计，包括输出输入上元件的分配及编号，PLC 模块由CPU226构成。

4．应用软件设计（PLC程序设计）主要介绍了编程软件的特点、语言和梯形图其本绘制规则；控制系统程序设计主要包括初始化程序、停机程序、水泵电机启动程序、小功率电机变频/工频切换程序、报警程序；整个系统程序的工作过程以及编程中应注意的细节。

总之，在本次设计中，必须完成图表：论文说明书、电气原理图、元件布置图、接线图、元件明细表、图纸目录图、软件梯形图。

第二章 变频恒压供水控制系统的方案设计2.1变频器的控制方式变频器的发展已有数十年的历史，在变频器的发展过程中也曾经出现过多种类型的变频器，但目前成为市场主流的变频器基本上有着图2—1所示的基本结构。

图2—1变频器的基本结构变频调速的控制方式经历了V/F 控制、转差频率控制、矢量控制的发展，前者属于开环控制，后两者属于闭环控制，正在发展的是直接转矩控制。

1、V/F 控制异步电动机的转速与定子电源频率f 和极对数有关，改变f 就可以平滑的调节同步转速，但是频率f 的上升或者下降可能会引起磁路饱和转矩不足的现象，所以在改变f 的同时，还需要调节定子的电压，使气隙磁通保持不变，电动机的效率不下降，这就是V/F 控制。
