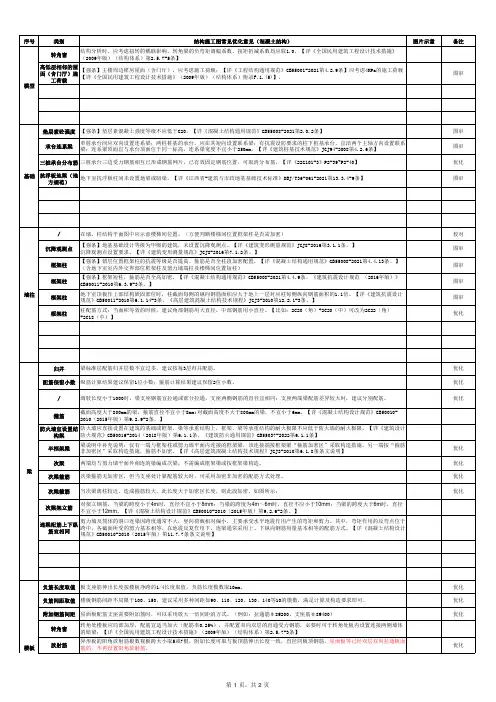

结构施工图常见优化意见(混凝土结构)
模型转角窗结构分析时，应考虑扭转的耦联影响，转角梁的负弯矩调幅系数、扭矩折减系数均应取1.0。
【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）第2.5.7-5条】高低层相邻的屋面（含门厅）施工荷载【强条】主楼周边裙房屋面（含门厅），应考虑施工荷载；【详《工程结构通用规范》GB55001-2021第4.2.9条】应考虑4KPa的施工荷载【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）附录F.1.(5)】。
图审基础垫层素砼强度【强条】垫层素混凝土强度等级不应低于C20。
【详《混凝土结构通用规范》GB55008-2021第2.0.2条】图审承台连系梁单桩承台间应双向设置连系梁；两桩桩基的承台，应在其短向设置联系梁；有抗震设防要求的柱下桩基承台，宜沿两个主轴方向设置联系梁；连系梁顶面宜与承台顶面位于同一标高，连系梁宽度不宜小于250mm。
【详《建筑桩基技术规范》JGJ94-2008第4.2.6条】图审三桩承台分布筋三桩承台三边受力钢筋相互已形成钢筋网片，已有效固定钢筋位置，可取消分布筋。
【详《22G101-3》P2-39~P2-40】优化抗浮板地梁（地方规范）地下室抗浮板柱间未设置地梁或暗梁。
【详《江西省-建筑与市政地基基础技术标准》DBJ/T36-061-2021第13.3.4-9条】图审墙柱/在墙、柱结构平面图中应示意楼梯间位置。
（方便判断楼梯间位置框架柱是否需加密）校对沉降观测点【强条】地基基础设计等级为甲级的建筑，未设置沉降观测点。
【详《建筑变形测量规范》JGJ8-2016第3.1.1条。
】沉降观测点设置要求。
【详《建筑变形测量规范》JGJ8-2016第7.1.2条。
】图审框架柱【强条】错层位置框架柱的抗震等级是否提高、箍筋是否全柱段加密配置。
【详《混凝土结构通用规范》GB55008-2021第4.4.13条。
】（含地下室室内外交界部位框架柱及剪力墙端柱及楼梯间位置短柱）图审框架柱【强条】框架短柱，箍筋是否全高加密。
