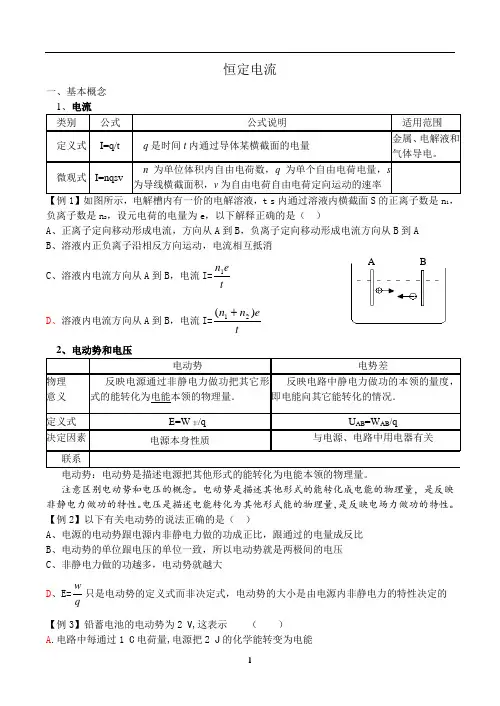

恒定电流一、基本概念【例1】如图所示，电解槽内有一价的电解溶液，t s 内通过溶液内横截面S 的正离子数是n 1，负离子数是n 2，设元电荷的电量为e ，以下解释正确的是（ ）A 、正离子定向移动形成电流，方向从A 到B ，负离子定向移动形成电流方向从B 到A B 、溶液内正负离子沿相反方向运动，电流相互抵消C 、溶液内电流方向从A 到B ，电流I=ten 1D 、溶液内电流方向从A 到B ，电流I=ten n )(21电动势：电动势是描述电源把其他形式的能转化为电能本领的物理量。
注意区别电动势和电压的概念。
电动势是描述其他形式的能转化成电能的物理量，是反映非静电力做功的特性。
电压是描述电能转化为其他形式能的物理量，是反映电场力做功的特性。
【例2】以下有关电动势的说法正确的是（ ）A 、电源的电动势跟电源内非静电力做的功成正比，跟通过的电量成反比B 、电动势的单位跟电压的单位一致，所以电动势就是两极间的电压C 、非静电力做的功越多，电动势就越大D 、E=qw只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的 【例3】铅蓄电池的电动势为2 V ,这表示 （ ）A .电路中每通过1 C 电荷量,电源把2 J 的化学能转变为电能A BB.无论接不接入外电路,蓄电池两极间的电压都为2 VC.蓄电池在1 s内将2 J的化学能转变为电能D.蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大【例4】关于电功和焦耳热，下列说法错误的是（）A.在纯电阻电路中，计算电功可用公式W=I2RtB.在非纯电阻电路中，计算电功可用公式W= I2RtC.在非纯电阻电路中，计算焦耳热用Q= I2RtD.在纯电阻电路中，计算焦耳热可用Q=UIt二、基本规律【例5】如图所示,是测定两个电源的电动势和内阻实验得到的电流和路端电压图线,则正确的是（）A.当I1=I2时,电源总功率P1=P2B .当I 1=I 2时,外电阻R 1=R 2C .当U 1=U 2时,电源输出功率P 出1＜P 出2D .当U 1=U 2时,内电阻消耗的功率P 内1＜P 内2 【例6】如图所示,直线A 为电源a 的路端电压与电流的关系图象,直线B为电源b 的路端电压与电流的关系图象,直线C 为一个电阻R 的两端电压与电流的关系图象.将这个电阻R 分别接到a ,b 两电源上,那么（ ） A .R 接到a 电源上,电源的效率较高 B .R 接到b 电源上,电源的输出功率较大C .R 接到a 电源上,电源的输出功率较大,但电源效率较低D .R 接到b 电源上,电阻的发热功率和电源的效率都较高 三、基本方法【例7】如图所示的电路中,输入电压U 恒为12 V ,灯泡L 标有“6 V ,12 W ”字样,电动机线圈的电阻R M =0.50 Ω.若灯泡恰能正常发光,以下说法中正确的是 A .电动机的输入功率是12 W B .电动机的输出功率12 WC .电动机的热功率是2 WD .整个电路消耗的电功率是22 W2、电源的输出功率和一般电阻消耗功率的计算1．电源的总功率：P 总=EI=UI ＋I 2r 2．电源的输出功率：P 出= UI3、电源的最大输出功率与外电路电阻的关系 1）当R=r 时，也即I=E/2r 时。
高中物理题型分类汇总含详细答案-----恒定电流
高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。
虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。
关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。
闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。
要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。
恒定电流常见题型
A1 R1
R2
12 R3 10 R4 2
带电容的电路分析
电容器在电路中看作断路，
但在电容器充电和放电的过程
中也会有电流通过电容器支路，
且通过该支路的电量等于电容
器两极板充电或放电前后的电
量之差。
CQ U
C s 4kd
例.如图所示，电源的电动势E=3V，内 阻 为 r=1Ω ， R1=10Ω ， R2=10Ω ， R3=30Ω ， R4=35Ω ； 电 容 器 的 电 容 C=100μF。电容器原来不带电。求接通 电键K后流过R4的总电量。
例.如图所示，每个电池的电动势为2V，
内 阻 为 0.25Ω ， 共 有 两 节 串 联 ，
R2=18Ω，电流表A1的示数为0.5A，A2的 示数为0.3A，电压表的示数为3V，求R1、 R3、R4。
A2
R4
R1
R2
R3
等效
A1
V
答
电路
案
A2
R4
R1
R2
R3
A1
V
R1 R2 R3 R4
R1 R2 R3 R4
U/V
3
B
2
A
I/A
答
0
2
6
案
P出 4W
67%
电路故障分析
1.若电路中有电压而无电流，则 为断路，用电压表测量时断路处 有电压，其它地方则没有。
2. 若 电 路 中 有 电 流 而 无 电 压 ， 则 为短路。
例.如图所示，电源电动势为6V，当
电键K接通后两个灯泡都不亮，用电
压表测的各个部分电压为
2.分析思路：
闭合电路
R外的变化 欧姆定律 I总的变化
