聚苯乙烯PS纳米纤维的制备方法
50 nmps微球合成
50 nmps微球合成
聚苯乙烯微球50nm，PS聚苯乙烯微球，Polystyrene微球
聚苯乙烯微球是一种具有特定尺寸的微米级颗粒，由聚苯乙烯材料构成。
这些微球的直径在50纳米范围内，通常称为"50nm聚苯乙烯微球"或"50nm聚苯乙烯纳米微球"。
聚苯乙烯微球的尺寸和形状可以根据需要进行调控，用途非常广泛。
它们在科研和工业领域中具有多种应用，如：
生物学研究：可用于细胞分离、细胞标记、细胞培养和细胞成像等。
化学合成：可用于在催化反应中作为载体，帮助反应分离和加速。
医学诊断：可用作药物传递系统，或用于诊断检测中的生物标记物。
磁性材料：可以通过添加磁性颗粒使其成为磁性微球，用于分离或制备特定材料。
表面涂层：可用于涂覆在材料表面，增强其特性或功能。
这些应用的实现需要控制微球的尺寸、形状、表面性质以及制备方法，
以确保其在特定应用中的性能和效果。
因此，对于50nm聚苯乙烯微球的制备和表征，需要进行仔细的研究和优化。
产地：西安
规格：1mg 5mg 10mg
纯度：99%
状态：固体/粉末
储藏条件：冷藏-20℃
温馨提示：仅用于科研，不能用于人体实验！
说明：提供使用说明，核磁图谱，包装，价格，产地，制备方法，应用，稳定性，溶解度，简单合成等各种信。
聚苯乙烯产品的工艺流程
聚苯乙烯产品的工艺流程概述本文档旨在介绍聚苯乙烯（Polystyrene，简称PS）产品的工艺流程。
聚苯乙烯是一种常见的合成聚合物，具有优异的机械性能和热稳定性，广泛应用于日常生活和工业领域。
下面将详细介绍聚苯乙烯产品的生产流程。
原料准备1. 苯乙烯（Styrene）：作为聚苯乙烯的主要原料，通常以液态形式供应。
在生产过程中，需要通过分离和纯化来确保质量。
2. 原料添加剂：为了改善聚苯乙烯的性能，通常需要添加一些助剂，如抗氧化剂、阻燃剂等。
聚苯乙烯的制备流程聚苯乙烯的制备主要分为以下几个步骤：1. 原料预处理将苯乙烯进行预处理，包括分离纯化、去除杂质等步骤，确保原料的质量稳定。
2. 反应聚合将预处理后的苯乙烯加入反应釜中，加热到适当的温度，引发聚合反应。
常用的反应引发剂有过硫酸铵等。
3. 精炼和净化经过反应聚合后，得到的聚苯乙烯块状物需要进行进一步的精炼和净化。
首先，将聚苯乙烯块状物破碎，得到小颗粒；然后通过溶剂提取、洗涤等步骤，去除掉其中的杂质和未反应物。
4. 粉碎和干燥将经过精炼和净化后的聚苯乙烯颗粒进行粉碎，得到所需的颗粒尺寸。
然后，将颗粒置于干燥器中，去除其中的水分，确保产品质量。
5. 加工成型将干燥后的聚苯乙烯颗粒进行熔融，然后通过注塑、挤出等加工方法，将熔融的聚苯乙烯注入模具中进行成型。
根据不同的产品需求，可以选择不同的成型方法和模具。
6. 后处理与包装经过加工成型后，聚苯乙烯产品需要进行后处理，包括除去余料、修整表面等步骤。
最后，将成品进行包装，以确保产品的安全运输和储存。
结论聚苯乙烯产品的工艺流程主要包括原料准备、反应聚合、精炼和净化、粉碎和干燥、加工成型以及后处理与包装。
通过以上流程，可以生产出符合要求的聚苯乙烯产品，满足市场需求。
为了确保产品质量，需要严格控制每个步骤的操作参数，并在每个环节进行质量检测和控制。
静电纺丝纳米纤维的制备工艺及其应用
万方数据第４期董晓英等．静电纺丝纳米纤维的制备工艺及其应用４９ｓｋｉ等∽ｏ的实验，随着距离减小，聚苯乙烯纤维上串珠分布增多，其原因与流速增加相同，即溶剂在到达接受装置前不能完全挥发。
１．４溶液浓度静电纺丝需要适当的溶液浓度。
当溶液过稀时，溶液会从针头喷射，不能形成连续的纤维。
而当溶液浓度过大时，粘度过高，纺丝行为不稳定。
韩国的Ｌｅｅ等¨ｕ研究了溶液浓度与串珠形貌的关系。
在电压为１５ｋＶ，接收距离为１２ｃｎｌ的情况下，聚苯乙烯在１：１的ＴＨＦ／ＤＭＦ溶液中进行静电纺丝，随着溶液质量分数从５％增加到１５％，串珠逐渐变细，变长，直至消失。
康奈尔大学的Ｔａｎ和Ｏｂｅｒｄｏｒｆ¨２１研究了不同浓度含５％氯化１，３．二氯－５，５．二甲基己内醯脲（ＤＤＭＨ）的尼龙６静电纺丝溶液粘度、电导率和纤维直径之间的关系。
随着溶液浓度增加，溶液粘度增大，电导率下降。
１．５溶剂挥发性静电纺丝溶液从针头喷出到达接收器的过程也是溶剂挥发的过程。
若溶剂挥发过快，则溶质易堵塞针头，影响纺丝的稳定性；若溶剂在到达接收器前不能完全挥发，则残留溶剂会溶蚀接收器上的纤维，进而破坏纤维形貌。
Ｍｅｇｅｌｓｋｉ等一１研究了聚苯乙烯纤维在不同浓度的ＤＭＦ和ＴＨＦ混合溶液中的静电纺丝行为。
两种极端情况下，在挥发性溶剂ＴＨＦ＿中，纤维上小孔的分布密度最大，从而使纤维的比表面积增大２０％～４０％；而在低挥发性的ＤＭＦ中，纤维表面趋于平滑。
２同轴静电纺丝单轴的静电纺丝既可以用一种材料的溶液纺出纤维¨３｜，又可以对相容性体系的多种材料进行混纺¨４’１５ｊ。
但是，欲得到不互溶物间的理想静电纺丝材料，虽然人们通过乳液或悬浮液等分散的非均相体系也进行了一些尝试¨６’１７ｏ，但这些体系往往由于界面张力的不同而产生纤维内部分布的不均匀现象。
例如，美国纽约州立大学石溪分校的Ｋｉｍ等¨８Ｊ将亲水性药物头孢西丁钠负载于油性聚乙交酯．丙交酯（ＰＬＧＡ）基体中静电纺丝，结果药物在初期显示突释现象，引入亲水性链段ＰＬＧＡ／ＰＬＡ／ＰＥＧ．ｂ．ＰＬＡ后，突释现象只得到一定程度的抑制。
聚苯乙烯纳米粒的制备方法
聚苯乙烯纳米粒的制备方法

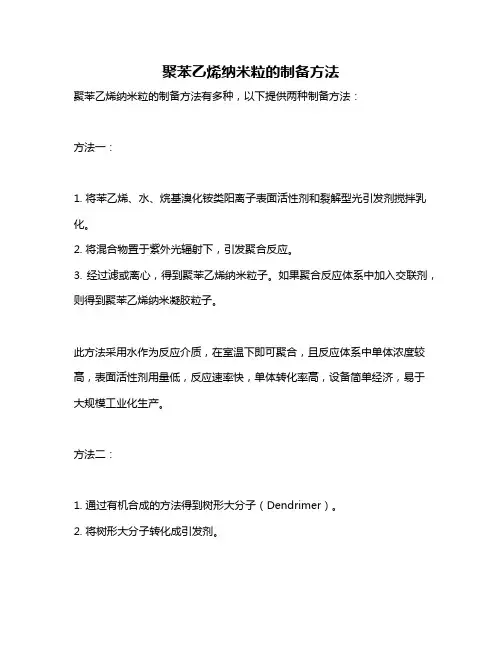

聚苯乙烯纳米粒的制备方法有多种，以下提供两种制备方法：
方法一：
1. 将苯乙烯、水、烷基溴化铵类阳离子表面活性剂和裂解型光引发剂搅拌乳化。
2. 将混合物置于紫外光辐射下，引发聚合反应。
3. 经过滤或离心，得到聚苯乙烯纳米粒子。
如果聚合反应体系中加入交联剂，则得到聚苯乙烯纳米凝胶粒子。
此方法采用水作为反应介质，在室温下即可聚合，且反应体系中单体浓度较高，表面活性剂用量低，反应速率快，单体转化率高，设备简单经济，易于大规模工业化生产。
方法二：
1. 通过有机合成的方法得到树形大分子（Dendrimer）。
2. 将树形大分子转化成引发剂。
3. 通过ATRP聚合技术得到粒径小于100nm的单分散的树形大分子/聚合物纳米粒子。
以上方法仅供参考，建议查阅关于聚苯乙烯纳米粒制备的文献，或者咨询纳米材料制备领域的专家，获取更准确的信息。
静电纺聚苯乙烯纳米纤维膜的制备及其性能
静电纺聚苯乙烯纳米纤维膜的制备及其性能柯惠珍;李永贵【摘要】采用静电纺丝方法制备了疏水性聚苯乙烯(PS)纳米纤维膜.研究了添加0.5wt.％十二烷基硫酸钠(SDS)对PS纺丝溶液性能以及纳米纤维膜形貌结构的影响,内容涉及PS纳米纤维膜厚度对膜的平均孔径和孔径分布的影响分析,该膜的水接触角和孔隙率的测试等.最后,采用直接接触式膜蒸馏(DCMD)装置测试了不同厚度PS纳米纤维膜在蒸馏水和35g/L NaCl溶液中的水通量和截留率.研究结果表明了平均孔径约为0.19μm、厚度约为150μm、孔隙率约为84％、接触角约为114°的PS纳米纤维膜的水通量约为19.4kg/m2 h,截留率大于99.99％,适合应用于DCMD领域用于盐溶液和海水淡化.【期刊名称】《材料科学与工程学报》【年(卷),期】2019(037)002【总页数】5页(P184-188)【关键词】静电纺丝;聚苯乙烯;纳米纤维膜;形貌结构;膜蒸馏【作者】柯惠珍;李永贵【作者单位】闽江学院服装与艺术工程学院,福建省新型功能性纺织纤维及材料重点实验室,福建福州 350108;闽江学院服装与艺术工程学院,福建省新型功能性纺织纤维及材料重点实验室,福建福州 350108【正文语种】中文【中图分类】TQ342.9411 引言水资源是人类赖以生存的基本，为了确保人类的延续，开发可持续发展且具有成本效益的水资源净化技术就显得非常有意义。
膜蒸馏(Membrane Distillation, MD)是一种膜分离技术，具有显著的优点如对于非挥发性的溶质(如离子，大分子，胶体和细胞等)具有100%的截留率，比传统的蒸馏方法具有更低的操作温度，与压力驱动型的过滤技术(如反渗漏和纳滤技术)相比具有较低的操作压力，并且不存在蒸发器腐蚀等问题。
目前，膜蒸馏技术已经被广泛应用于海水淡化、苦咸水脱盐、超纯水生产、废水中金属离子和污染物去除、药液和果汁浓缩等领域[1-4]。
聚苯乙烯纳米复合材料的加工及应用性能研究
聚苯乙烯纳米复合材料的加工及应用性能研究聚苯乙烯（Polystyrene, PS）是一种重要的工业塑料，其具有轻质、透明、脆性及低成本等特点，被广泛应用于电子、建筑、餐饮等领域。
然而，初级PS材料存在一些缺陷，例如密度、强度、韧性等方面不够理想，限制了其在一些特殊场合的应用。
为了改善PS材料性能，纳米技术被引入其中，形成聚苯乙烯纳米复合材料。
一、聚苯乙烯纳米复合材料制备方法聚苯乙烯纳米复合材料的制备方法主要包括溶液共混法、熔体混合法、原位聚合法等多种方法。
1、溶液共混法溶液共混法是将纳米材料加速剂与聚苯乙烯原料一起在溶液中搅拌，使其充分溶解并均匀分散。
搅拌结束后除去溶剂，得到聚苯乙烯纳米复合材料。
溶液共混法具有制备简单、操作方便等优点，适用于少量样品制备，但相对复合材料的力学性能有所降低，需要进一步改进。
2、熔体混合法熔体混合法是将纳米材料加速剂均匀混合在聚苯乙烯熔体中，使其充分融合、分散。
最终经过冷却、成型得到聚苯乙烯纳米复合材料。
熔体混合法相对于溶液共混法制备出来的复合材料力学性能会有所提高，因为其可控性、生产效率高，被广泛应用于工业生产。
3、原位聚合法原位聚合法是将亲水性或亲疏水性的单体置于纳米材料表面，通过单体聚合反应得到聚合材料，与聚苯乙烯熔体混合后再进行成型得到聚苯乙烯纳米复合材料。
原位聚合法制备的聚苯乙烯纳米复合材料具有高强度、高韧性等优点，但相对制备难度大，适用性较窄。
二、聚苯乙烯纳米复合材料应用性能研究纳米复合材料的应用性能是制备过程中需要高度关注和研究的领域，本节主要通过介绍聚苯乙烯纳米复合材料的力学性能、热性能、透明性能进行讨论。
1、力学性能聚苯乙烯纳米复合材料的力学性能受到纳米材料加速剂选择、制备工艺、添加量等多方面的影响。
一些研究表明，适当添加纳米复合材料可以在保持原材料基本特性的情况下大幅度提高力学性能，如拉伸强度、冲击韧性等。
2、热性能聚苯乙烯本身在高温环境容易发生熔融或炭化，因此需要探索如何改善其热性能，避免应用过程中容易受到高温影响而造成材料损失。
聚苯乙烯_蒙脱土纳米复合材料的制备及结构研究
Fig. 1 The TGA curves ( a) and FT-IR patt erns ( b) of Na-MMT and VC18- MMT
212 纳米复合材料的结构 在 X 射线衍射谱图中, [ 001] 面峰反映了蒙脱
土层间 距的 大小, 根 据 [ 001] 面 峰的 衍 射角, 用 Bragg 方程 K= 2d sinH 可以计算出蒙脱土的层间 距d 0011 图 2 为有机蒙脱土 VC18-MMT 和纳米复合 材料的 XRD 谱图. 可见, VC18-MMT 在 3118b处存 在强衍射峰, 对应层间距为 2173 nm, 远大于十八 烷基三甲基氯化铵改性蒙脱土的层间距[ 11] , 这是 由于 VOAC 具有 更大的分子体积. 对于 PSPVC18MMT 纳米复合材料, 可以看到在扫描范围( 015~ 10b) 内不存在[ 001] 面峰, 说明蒙脱土的有序的层 状结构被打破, 其片层被良好的剥离分散在 PS 基 体中, 形成剥离型纳米复合材料.
* 2005-11-16 收稿, 2006-03-06 修稿; 国家杰出青年科学基金( 基金号 20125617) 资助项目; ** 通讯联系人, E-mail: bgli@ zju. edu. cn 70
1期
杨晋涛等: 聚苯乙烯P蒙脱土纳米复合材料的 制备及结构研究
71
化铵( VOAC) 为插层处理剂改性蒙脱土, 对聚苯乙 烯链段在蒙脱土片层上的接枝率进行了表征, 同 时采用离子交换的方 式将接枝的聚 合物提取下 来, 对接枝聚合物结构和分子量进行表征, 为聚合 物P蒙脱土纳米复合材料中聚合物与蒙脱土片层 之
高分子学报
ACTA POLYMERICA SINICA
No. 1 Jan. , 2007
可发性PS的制备
二步法
1、配方
原料 普通聚苯乙烯 液化石油气 聚乙烯醇 四溴乙烷 配比 100 10 0.1 2
水
160
注： ①发泡剂：可以是丙烷、丁烷、戊烷、石油醚等低沸点饱和烃的碳氢化合物； ②分散剂：可以是聚乙烯醇、肥皂粉、羟基纤维素等； ③阻燃剂：可以是四溴乙烷、四溴丁烷、氯化石蜡等； ④分散介质：自来水。
可发性PS的制备
制备方法
一步法：将苯乙烯单体、引发剂、水、发泡剂和其他助剂一起加 入反应釜内，聚合后得含发泡剂的树脂颗粒，经洗涤，离心分离 和干燥，制得可发性PS珠粒。
制 备 方 法
二步法：将苯乙烯单体先聚合成一定粒度的聚苯乙烯珠粒，经 分级过筛，再重新加水、乳化剂、发泡剂和其他助剂于反应釜 内，加热浸渍，制得可发性PS珠粒。
二步法
2、工艺流程图
二步法
3、生产工艺条件控制 聚苯乙烯分级 生 产 工 艺 条 件反应温Fra bibliotek、时 间、压力
温度在85~90℃，压力0.4MPa，时间由粒度决定
洗涤、干燥、 放置
出料后，立即用水冲洗，降温且洗去分散剂等杂 质，至无滑腻感即可。
另附
利用废旧聚苯乙烯泡沫塑料再生可发性聚 苯乙烯珠粒 PS玻璃化转变温度80~100℃，熔点240℃
阻燃聚苯乙烯_硅气凝胶核壳珠粒的合成与复合保温板制备 研究_赵诚斌
可发性聚苯乙烯_SiO_2气凝胶_省略_复合珠粒制 备及其发泡成型工艺研究_李凯
ps微球的制备
聚苯乙烯(PS)微球的制备1330240050严邦鹏聚苯乙烯（PS）是一种热塑性树脂，由于其价格低廉且易加工成型，因此得以广泛应用。
是指由苯乙烯单体经自由基加聚反应合成的聚合物，具有高于100℃的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等，国内需求旺盛。
当然，这么一个烂大街的材料，也没什么好说的，无论是性能还是制备方法，或者应用前景，百度肯定比我全，我主要讲的是ＰＳ微球的制备，这是我在实验室接触的最主要材料，是用作纳米材料的模板，也是光子晶体的主要材料。
单分散聚苯乙烯（PS）微球因具有高度的单分散性、理想的球状外形、粒径大小可控及表面电性，从而有着非常广泛的应用。
尤其是在光子晶体的概念提出以后，单分散PS微球更是成为组装胶体晶体的关键因素。
在光子晶体的制备方面，单分散聚合物微球有着极其独特的优势。
目前在制备光子晶体方面应用最广泛的是PS微球及聚甲基丙烯酸甲酯（PMMA）微球。
光子晶体是指由两种或两种以上具有不同折射率的材料在空间按一定的顺序排列所形成的周期性结构材料。
当光子晶体的周期性结构所形成的光子带隙与可见光的频率相匹配时，就可以实现对可见光的衍射。
光子带隙的位置和宽度是由材料的折射率和晶格间距来决定的，所以通过调节光子晶体晶格参数即可有效实现对可见光衍射的调控。
其中胶体晶体是最常见的一种光子晶体。
经过几十年的发展，制备PS微球的方法众多，但比较起来，操作简便且成熟的方法主要有分散聚合法、乳液聚合法以及无皂乳液聚合法。
分散聚合法和乳液聚合法在制备过程中因需加入分散剂或乳化剂，不仅造成一定的环境污染而且也会在微球乳液中残留，难以除去，从而限制其应用。
而无皂乳液聚合法因其在制备单分散性良好的聚合物微球方面具有独特优势，而倍受人们的关注。
无皂乳液聚合是一种用于制备单分散聚合物微球的新型乳液聚合方法。
在该反应体系中含有微量乳化剂或不含乳化剂。
乳液的稳定性主要是靠引发剂分解产生的带电碎片离子以及低聚物的共同作用实现的。
PS聚苯乙烯纳米纤维的制备-材料手册
聚苯乙烯纳米纤维的制备一、背景聚苯乙烯（Polystyrene，缩写PS）是指由苯乙烯单体经自由基加聚反应合成的聚合物。
聚苯乙烯无色透明，能自由着色，相对密度也仅次于PP、PE，具有优异的电性能，特别是高频特性好。
聚苯乙烯玻璃化温度80～90℃，熔融温度240℃，通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。
聚苯乙烯的结构式聚苯乙烯纳米纤维的应用领域非常广泛，主要应用于过滤等领域。
北京永康乐业科技发展有限公司专注于纳米纤维的制备与应用研究，其合作者产生一系列重要成果。
Zheng等对比了两种不同相对分子质量的聚苯乙烯的静电纺丝纤维膜，发现高分子量的PS可以在较低浓度（5%-10%）下可得到珠链状或均匀的纤维；而低分子量的PS在20％的浓度下也只能获得微球结构[1]。
Lu等[3]以0.5%BMIPF6作为PS电纺溶液的添加剂，制得了具有树枝状分支结构的PS／BMIPF6纤维膜，有效增加了纤维膜表面的粗糙度，具有了自清洁特性[2]。
苏州大学Jiang等由聚苯乙烯溶液静电纺丝、磺化制得了纳米级聚合物阳离子交换纤维(PNIE），这种聚苯乙烯纳米纤维的离子交换能力强、交换速度快[3]。
二、纳米纤维的制备2.1仪器和试剂仪器：SS-2535型静电纺丝装置(北京永康乐业科技发展有限公司)；磁力搅拌器；电子天平；扫描电镜。
试剂：聚苯乙烯(PS，北京永康乐业科技发展有限公司)；DMF（市售，分析纯）；2.2聚苯乙烯纳米纤维膜的制备使用北京永康乐业科技发展有限公司SS-3535型静电纺丝装置制备纳米纤维膜，原料采用聚苯乙烯（Ｍw＝190000）可纺聚合物，N,N-二甲基甲酰胺为溶剂。
将一定量的PS溶入DMF中，搅拌3h并陈化12ｈ后得到质量分数为10％的纺丝液；将纺丝液放入SS-2535型静电纺丝机推注装置中，调整纺丝工艺参数（纺丝电压，接收距离，推进速率）进行静电纺丝，纺丝完成后将所得纤维膜置于干燥箱中40℃干燥24ｈ，即得到PS纳米纤维膜。
PS制备方法研究
聚苯乙烯制备方法研究摘要：本文介绍了几种聚苯乙烯的制备方法，传统制备方法：乳液聚合法、悬浮聚合法，新型制备方法：分散聚合法、反向原子转移自由基聚合法。
关键词：聚苯乙烯；乳液聚合；悬浮聚合；分散聚合；反向自由基聚合高分子微球是指直径在纳米级至微米级，形状为球形或其它几何体的高分子材料或高分子复合材料。
近年来，高分子微球以其分子结构的可设计性，成为医药工程和生化工程领域的研究热点之一[1]。
粒径均匀、表面光滑的聚苯乙烯（PS）微球常被作为无机-有机复合材料的核结构、各种不同的中空结构、微孔/介孔结构、核-壳结构等，一般采用原位合成法、溶胶-凝胶法等方法制备。
制备PS微球的传统方法是乳液聚合法和悬浮聚合法；分散聚合是一种特殊的沉淀聚合，反应开始前为均相体系，单体、分散稳定剂和引发剂都溶解在反应介质中，可以一步获得微米级粒度均匀的微球；也有反向原子转移自由基聚合制备PS微球的新方法。
1.乳液聚合法[2]聚苯乙烯纳米微球在合成大孔分子筛方面有广泛的应用前景。
以往的聚苯乙烯微球合成中采用的水油比为100:3，所得微球粒径较大（>100nm）。
作者以十二烷基硫酸钠为乳化剂，在低水油比100:30的条件下，合成了单分散的聚苯乙烯微球。
1.1试剂及仪器苯乙烯，天津市科密欧化学开发心；磷酸三钠，天津新通精细化工有限公司；十二烷基硫酸钠，天津市化工试剂二厂；过硫酸铵，天津市化学试剂开发公司；无水氯化钙，天津市天达净化材料精细化工厂。
以上试剂为分析纯。
乌氏粘度计，直径0.5—0.6mm；激光粒度测试仪，ZETASIZER 300HSA，英国MALVERN。
1.2 聚合物微球制备1.2.1聚苯乙烯纳米微球的制备在三口烧瓶中加入100mL水和十二烷基硫酸钠，搅拌溶解至溶液澄清，再加入一定量磷酸三钠和苯乙烯，乳化一定时间后，滴加10mL含一定量过硫酸铵的水溶液（0.5h内滴完），恒温反应一定的时间。
1.2.2 破乳将乳液在室温下搅拌，滴加氯化钙水溶液，用蒸馏水稀释，真空抽滤，用蒸馏水重复洗涤抽滤3次；再用乙醇洗涤抽滤3次，晾干，置于90℃的烘箱内24h，干燥得到白色产品。
学术论文：【毕业论文】聚苯乙烯(PS)胶体微球的制备与表征论文
【毕业论文】聚苯乙烯(PS)胶体微球的制备与表征论文河南理工大学2021届本科毕业论文XXIII20河南理工大学2021届本科毕业论文摘要纳米聚合物微球由于其特殊的结构，具有比外表积大、吸附性强、凝集作用大及外表反响能力强等特性。
它在许多领域有着重要的作用，例如可作为粒度标准物质和制备胶粒晶体的原料，也可作为模板制备微胶囊及多孔材料。
本文采用乳液聚合法制备出了粒度在20~50nm的聚苯乙烯(PS)胶体微球，同时考察了单体浓度，乳化剂用量，温度等工艺条件对PS微球的粒度及单分散性的影响。
研究发现，微球平均粒径随单体浓度升高而增大，随乳化剂用量的增加先增大后减小，随温度的升高而减小。
在苯乙烯的质量为4.025g，水的质量为56g，过硫酸钾的质量为0.0305g，苯乙烯磺酸钠的质量为0.403g，温度为80℃的实验条件下成功制备出平均粒径为42.23nm的单分散聚苯乙烯微球。
同时尝试超声乳液聚合法制备PS微球，考察了超声时间对PS 微球的粒度的影响，研究发现，微球平均粒径随超声时间延长而增大。
关键词：乳液聚合；纳米；单分散；聚苯乙烯微球_x000C_AbstractThe nano-polymer microsphere has large surface area, strong adsorption, aggregation, and surface reaction ability and so on due to its special structure. It plays an important role in many areas, for example ,it can be used as the size standard materials and materials of preparingcolloidal crystals, and the template to prepare micro-capsules and porous materials.The monodispersed polystyrene(PS) colloidal microspheres were prepared by emulsion polymerization and the microspheres’ average particle size are 20 ~ 50nm. At the same time ，some conditions such as the concentration of monomers, emulsifier content, temperature and other processing conditions on monodisperse and particle size of PS microspheres were investigated.that the average particle size increases as the monomer concentration increasess; the average particle size increases at first and then decreases as the emulsifier increases; the average particle size decreases as the temperature rises. The average particle size of 42.23nm monodisperse polystyrene microspheres was successfully prepared in the experimental conditions: the quality of styrene is 4.025g, the quality of water is 56g, the quality of The quality of potassium persulfate) is 0.0305g, the quality of Styrene sulfonate is 0.403g and the temperature is 80℃. At the same time we try to use ultrasonic dispersion method to prepare small particle size of PS microspheres, and investigate the impact of ultrasonic time on the PS microsphere particle size,we found that average particle size increases when we prolong the ultrasonic time .Key words: emulsion polymerization; nm; monodispersed; polystyrene microspheres_x000C_目录TOC \o "1-3" \h \u l _Toc23751 摘要 REF _Toc23751 Il _Toc14775 Abstract REF _Toc14775 IIl _Toc3264 第1章绪论 REF _Toc3264 1l _Toc5191 第2章国内外文献综述 REF _Toc5191 2l _Toc314 2.1 聚合物微球的制备方法 REF _Toc314 2l _Toc24441 2.1.1 分散聚合 REF _Toc24441 2l _Toc1639 2.1.2 乳液聚合 REF _Toc1639 6l _Toc31183 2.1.3 超声辐射乳液聚合 REF _Toc31183 8l _Toc8044 2.1.4 种子乳液聚合 REF _Toc8044 10l _Toc17859 2.1.5 核壳乳液聚合 REF _Toc17859 10l _Toc2340 2.1.6 无皂乳液聚合 REF _Toc2340 11l _Toc26626 2.1.7 微乳聚合 REF _Toc26626 12l _Toc11223 2.1.8 反相乳液聚合 REF _Toc11223 13l _Toc27832 2.2单分散聚合物微球的应用 REF _Toc27832 13l _Toc15330 2.2.1 单分散聚合物微球作为粒度标准物质 REF _Toc15330 13l _Toc13358 2.2.2 单分散聚合物微球作为制备胶粒晶体的原料 REF _Toc13358 14l _Toc2145 2.2.3 单分散聚合物微球作为模板制备微胶囊 REF _Toc2145 14l _Toc18744 2.2.4单分散聚合物微球作为模板制备多孔材料 REF _Toc18744 15l _Toc12370 2.3课题的研究意义与研究内容 REF _Toc12370 15l _Toc6225 2.3.1 研究意义 REF _Toc6225 15l _Toc31197 2.3.2 研究内容 REF _Toc31197 16l _Toc29780 第3章实验局部REF _Toc29780 17l _Toc9358 3.1 试剂及仪器 REF _Toc9358 17l _Toc32302 3.1.1 试剂 REF _Toc32302 17l _Toc5843 3.1.2 仪器 REF _Toc5843 17l _Toc28421 3.2 实验过程 REF _Toc28421 18l _Toc2045 3.2.1 单体的处理 REF _Toc2045 18l _Toc160 3.2.2 聚苯乙烯微球的制备 REF _Toc160 19l _Toc4996 3.2.3 微球平均粒径的表征 REF _Toc4996 20l _Toc19997 3.3实验结果与讨论 REF _Toc19997 20l _Toc18294 3.3.1 温度对粒径大小的影响及结果分析 REF _Toc18294 20l _Toc5935 3.3.2 乳化剂用量对粒径大小的影响及结果分析REF _Toc5935 21l _Toc3881 3.3.3 单体用量对粒径大小的影响及结果分析 REF _Toc3881 23l _Toc25213 3.3.4 超声时间对粒径大小的影响 REF _Toc25213 24l _Toc9384 3.4 小结 REF _Toc9384 24l _Toc8161 第4章结论与展望 REF _Toc8161 25l _Toc18044 4.1结论 REF _Toc18044 25l _Toc12681 4.2 展望 REF _Toc12681 25l _Toc7353 参考文献 REF _Toc7353 26l _Toc15186 致谢 REF _Toc15186 28第1章绪论聚合物微球即为高分子微球，指直径在纳米级至微米级，形状为球形或其他几何体的高分子材料或高分子复合材料，其形貌可以是多种多样的，包括实心、空心、多孔、哑铃形、洋葱形等。
静电纺丝一步法制备PS-PU复合纳米纤维超疏水表面的研究
静电纺丝一步法制备PS-PU复合纳米纤维超疏水表面的研究伍悦玥;耿子茹;饶晓;王萍
【期刊名称】《产业用纺织品》
【年(卷),期】2024(42)2
【摘要】将聚苯乙烯(PS)和聚氨酯(PU)溶于二甲基甲酰胺/四氢呋喃(DMF/THF)溶剂[m(DMF)∶m(THF)=1∶1]中,采用静电纺丝一步法制备具有微纳米微球-纤维掺
杂结构的PS-PU复合纳米纤维超疏水表面,并探究影响该超疏水表面疏水性的因素。
研究结果表明,溶液质量分数、PS和PU质量比及静电纺丝电压、推进速率等均对PS-PU复合纳米纤维超疏水表面的疏水性有较大影响。
由单因素试验和三因素三
水平正交试验结果可知,当溶液质量分数为3%、m(PS)∶m(PU)=1∶1、纺丝电压
为16 kV、推进速率为1.2 mL/h、接收距离为15 cm时,所得PS-PU复合纳米纤
维超疏水表面具有最佳的疏水性,且耐水冲击性良好。
研究结果可为后续超疏水表
面的构建提供参考。
【总页数】10页(P19-27)
【作者】伍悦玥;耿子茹;饶晓;王萍
【作者单位】苏州大学纺织与服装工程学院
【正文语种】中文
【中图分类】TS176.9
【相关文献】
1.静电纺丝法制备超疏水微纳米纤维的研究进展
2.静电纺丝制备纤维素纳米晶表面接枝聚乙二醇固-固相变纳米纤维
3.静电纺丝制备超疏水TiO2纳米纤维网膜
4.静电纺丝法制备超疏水/超亲油SiO_2微纳米纤维膜
5.静电纺丝制备高疏水性的CsPbBr_(3)纳米晶聚甲基丙烯酸甲酯复合纤维薄膜
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚苯乙烯纳米纤维的制备
一、背景
聚苯乙烯（Polystyrene，缩写PS）是指由苯乙烯单体经自由基加聚反应合成的聚合物。
聚苯乙烯无色透明，能自由着色，相对密度也仅次于PP、PE，具有优异的电性能，特别是高频特性好。
聚苯乙烯玻璃化温度80～90℃，熔融温度240℃，通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。
聚苯乙烯的结构式
聚苯乙烯纳米纤维的应用领域非常广泛，主要应用于过滤等领域。
Zheng等对比了两种不同相对分子质量的聚苯乙烯的静电纺丝纤维膜，发现高分子量的PS可以在较低浓度（5%-10%）下可得到珠链状或均匀的纤维；而低分子量的PS在20％的浓度下也只能获得微球结构[1]。
Lu等[3]以0.5%BMIPF6作为PS电纺溶液的添加剂，制得了具有树枝状分支结构的PS／BMIPF6纤维膜，有效增加了纤维膜表面的粗糙度，具有了自清洁特性[2]。
苏州大学Jiang等由聚苯乙烯溶液静电纺丝、磺化制得了纳米级聚合物阳离子交换纤维(PNIE），这种聚苯乙烯纳米纤维的离子交换能力强、交换速度快[3]。
二、纳米纤维的制备
2.1仪器和试剂
仪器：型静电纺丝装置(SS-2535)；磁力搅拌器；电子天平；扫描电镜。
试剂：聚苯乙烯(PS)；DMF（市售，分析纯）；
2.2聚苯乙烯纳米纤维膜的制备
使用静电纺丝装置制备纳米纤维膜，原料采用聚苯乙烯（Ｍw＝190000）可纺聚合物，N,N-二甲基甲酰胺为溶剂。
将一定量的PS溶入DMF中，搅拌3h并陈化12ｈ后得到质量分数为10％的纺丝液；将纺丝液放入静电纺丝机推注装置中，调整纺丝工艺参数（纺丝电压，接收距离，推进速率）进行静电纺丝，纺丝完成后将所得纤维膜置于干燥箱中40℃干燥24ｈ，即得到PS纳米纤维膜。
三、结构表征
扫描电子显微镜广泛应用于对静电纺纤维表面形貌的观察。
在实际的应用中能够有效地反映具有不同表面形貌的静电纺纤维，包括光滑表面、珠串结构、带状结构和粗糙表面等。
扫描电子显微镜的试样制备可分为两种：对于导电性良好的试样，可以直接用于电镜观察且能够保持其原始形貌；对于不导电或导电性差的试样，则需要对试样表面进行喷金或喷碳处理后才能够用于电镜观察。
在具体实验中，当要对试样进行高放大倍数和高分辨率观察时，需要喷金或碳厚度在10nm,而一般情况下厚度在10~30nm范围为宜。
图1为不同纺丝电压下静电纺丝所得PS纤维膜的微观形貌，其中图（ａ）、（ｃ）对应的纺丝电压分别为１、20kV，右上角插图为孔隙尺寸分布。
Fig.1图１不同纺丝电压下静电纺丝所得PS纤维膜的微观形貌和孔隙尺寸分布
参考文献
[1]Zheng J,He A,Li J,Xu J,et al.Polymer,2006,47(20):7095-7102.
[2]Lu X,Zhou J,Zhao Y,Qiu Y,et al.Chemistry of Materials,2008,20(10):3420-3424.
[3]蒋孝山,,高强,朱新生.国外丝绸,2008,1:1-2.
来源：永康乐业。
