NHZD10CR光照传感器通信协议测试

NHZD10CR光照传感器通信协议测试1.传感器技术参数精确度：±4%rdg+5dgts；线性度：±2%；量程：0～200000 lx；输出信号：RS485;输出值计算：输出值(lx)=高位字×65536+低位字；接线定义：红：电源+，绿：GND，黄：RS485A，蓝：RS485B；功耗：≤25mW@5V；工作电压：DC 4～15V 或24v；温度范围：-40～80℃；湿度范围：0～100RH；2.接线方式3. RS485通信格式串口格式：出厂默认9600，1，N；协议说明：出厂默认设备地址0AH，照度高16 位寄存器地址00H，照度低16 位寄存器地址01H；通信协议：Modbus-RTU；读照度数据，以下数据均为16 进制。

实际将返回实测值。

4.更改设备地址设备地址保存在保持寄存器42H；命令格式：SS 06 00 42 00 NN HH LL；SS 为现设备地址，如485 总线上只有一个设备，可以用广播地址00；NN 为新设备地址；HH、LL 为CRC 校验码。

返回格式：SS 06 00 42 00 NN HH LL；SS 为现设备地址，新地址要设备重启后才从生效。

例：改设备地址为0AH，命令00 06 00 42 00 0A A8 08改设备地址为0BH，命令00 06 00 42 00 0B 69 C8改设备地址为0CH，命令00 06 00 42 00 0C 28 0A改设备地址为01H，命令00 06 00 42 00 01 E9 CF改设备地址为02H，命令00 06 00 42 00 02 A9 CE5.更改波特率波特率设置数保存在保持寄存器40H；命令格式：SS 06 00 40 00 NN HH LL；SS 为设备地址，如485 总线上只有一个设备，可以用广播地址00；NN 为新波特率设置数；HH、LL 为CRC 校验码。

返回格式：SS 06 00 40 00 NN HH LL；SS 为设备地址，新波特率要设备重启后才从生效。

光照强度传感器说明书

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

RS485光照度传感器

RS485光照度传感器
RS485 光照度传感器采用进口专用的光照度传感核心、光学材料窗口和铝合金壳体结构；具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好、传输距离长、抗外界干扰能力强等多项优质特点。

可广泛用于温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内外环境光线强度的测量。

1.RS485 光照度传感器通讯方式
1.1.
串口格式：出厂默认串口值9600,1,N;
协议说明：出厂默认的设备地址为0AH,照度高16 位寄存器地址00H,照度低16 位寄存器地址01H
1.2.
RS485 光照度传感器通讯格式（Modbus-RTU）：读照度数据，其中数据均为16 进制。

如照度数据小于65536lx,可以只读一个寄存器，即低位寄存器01H.更改设备地址或波特率前请确保通讯正常！更改成功后新参数在设备重启后生效。

1.3.
更改设备地址，设备地址保存在保持寄存器42H:
命令格式：SS06004200NNHHLL;SS 为现设备地址，如485 总线上只有一个设备，可以用广播地址00;NN 为新设备地址；HH、LL 为CRC 校验码。

返回格式：SS06004200NNHHLL;SS 为现设备地址，新地址要设备重启后才从生效。

2.固定方式
采用法兰安装方法，底盘φ51mm 的圆周上开三个φ4.5mm 的安。

modbus协议例子

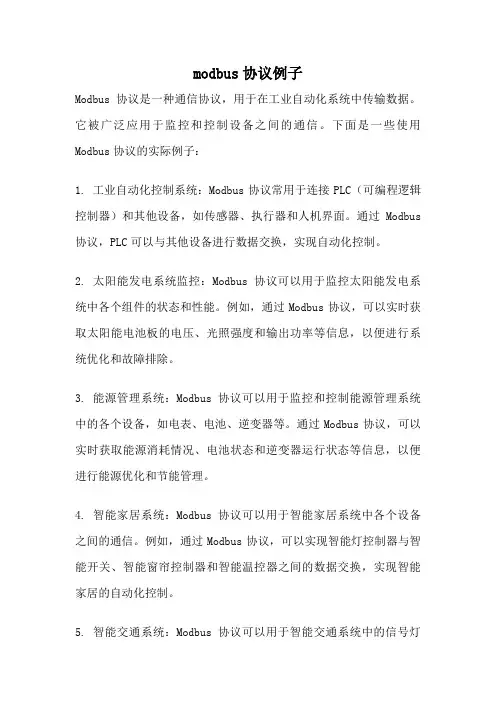

modbus协议例子Modbus协议是一种通信协议，用于在工业自动化系统中传输数据。

它被广泛应用于监控和控制设备之间的通信。

下面是一些使用Modbus协议的实际例子：1. 工业自动化控制系统：Modbus协议常用于连接PLC（可编程逻辑控制器）和其他设备，如传感器、执行器和人机界面。

通过Modbus 协议，PLC可以与其他设备进行数据交换，实现自动化控制。

2. 太阳能发电系统监控：Modbus协议可以用于监控太阳能发电系统中各个组件的状态和性能。

例如，通过Modbus协议，可以实时获取太阳能电池板的电压、光照强度和输出功率等信息，以便进行系统优化和故障排除。

3. 能源管理系统：Modbus协议可以用于监控和控制能源管理系统中的各个设备，如电表、电池、逆变器等。

通过Modbus协议，可以实时获取能源消耗情况、电池状态和逆变器运行状态等信息，以便进行能源优化和节能管理。

4. 智能家居系统：Modbus协议可以用于智能家居系统中各个设备之间的通信。

例如，通过Modbus协议，可以实现智能灯控制器与智能开关、智能窗帘控制器和智能温控器之间的数据交换，实现智能家居的自动化控制。

5. 智能交通系统：Modbus协议可以用于智能交通系统中的信号灯控制器和交通监控设备之间的通信。

通过Modbus协议，可以实时获取交通信号灯的状态和交通流量等信息，以便进行交通管理和优化。

6. 智能农业系统：Modbus协议可以用于智能农业系统中的各个设备之间的通信。

例如，通过Modbus协议，可以实时获取温室中的温度、湿度和光照强度等信息，以便进行温室控制和作物生长管理。

7. 智能楼宇系统：Modbus协议可以用于智能楼宇系统中各个设备之间的通信。

例如，通过Modbus协议，可以实现楼宇自动化控制器与空调、照明和安防设备之间的数据交换，实现楼宇的智能化管理和节能优化。

8. 工业设备监控系统：Modbus协议可以用于监控工业设备的状态和性能。

光照度传感器技术资料

±2%
0～200000lx 自动量程转换
DC 0-2V
4-20mA 电流环 RS485
A：1000uV/lx B：100uV/lx C：10uV/lx 输出值 (lx)= 电压(uV)/灵敏度
红：电源+ 绿：GND 黄：信号输出
A：8uA/lx B：0.8uA/lx C：0.08uA/lx 输出值 (lx)=( 电流 uA-4000uA)/ 灵敏度二线制电流环、不分极性
≤15mW@5V DC 4.5～13.2V
≤24mW@12V DC7.5V～36V
-40～80℃ 0～100RH
≤25mW@5V DC 4.5～13.2V
4. 接线方式 U——电压输出接线方式或 P——脉冲输出方式
＋－电源
绿红蓝黄
控制系统二次仪表
信号输入＋－
I——电流环输出二线制接线方式
绿红蓝黄
5.2. 协议说明：出厂默认设备地址 0AH，照度高 16 位寄存器地址 00H，照度低 16 位寄存器地址 01H
5.3. 通讯格式（Modbus-RTU）：
读照度数据，以下数据均为 16 进制。
发送：0A 04 00 00 00 02 70 B0
传感器返回：0A 04 04 00 00 01 28 40 CA 示例中返回值为 296lx，
型号精确度线性度量程输出信号灵敏度
输出值计算
接线定义
NHZD10AU NHZD10BU NHZD10CU
NHZD10AI NHZD10BI NHZD10CI
±5%rdg+10dgts
NHZD10CR ±4%rdg+5dgts
±2% A：0～2000lx B：0～20000lx C：0～200000lx

光照度变送器

光照度变送器用户手册（485型）文档版本：V1.2光照度变送器用户手册 (1)一产品介绍 (2)二设备安装说明 (3)三配置软件安装及使用 (4)四通信协议 (5)五常见问题及解决办法 (7)六联系方式 (7)七文档历史 (7)八附录：壳体尺寸 (7)一产品介绍1、产品概述该变送器广泛适用于适用于室内外环境监测，农业大棚，花卉培养等需要光照度监测的场合。

该传感器采用全隔离，传感器内输入电源，感应线，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

2、功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

3、主要技术指标供电电源：9-24V DC光照度测量范围：0-65535lux 光照精度：±5%FS(25℃)存储环境：-40℃~80℃4、系统框架图系统方案框图二设备安装说明2.1设备安装前检查设备清单：●水浸报警器设备1台●12V/2A 防水电源1台（选配）UPS 电源（选配）9~24V DC1号设备2号设备3号设备n 号设备485总线USB 转485或232转485监控电脑市电220VUSB转485（选配）2.2接线宽电压电源输入9~24V均可。

485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。

线色说明电源棕色电源正（9~24V DC）黑色电源负通信黄色485的A端蓝色485的B端三配置软件安装及使用3.1软件安装使用前分别双击，按照提示进行注册，注册完成后，双击，进入设置界面（注：win7电脑请右击此设置工具，以管理员身份注册并运行）。

3.2参数设置1、选择正确的COM口（可在“我的电脑—设备管理器—端口（com和lpt）”里面查看COM端口。

）2、单独接上一台设备并上电，单击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。

室外温湿度光照度一体式传感器说明书

室外温湿光传感器说明书w w w.i i o t.c o m室外温湿度光照度一体式传感器产品说明书V1.1目录1.产品资料 (2)2.产品概述 (2)2.1产品特点 (2)2.2技术参数 (3)2.3产品尺寸 (3)3.通讯协议 (4)3.1通讯基本参数 (4)3.2数据帧格式定义 (4)3.3寄存器地址 (5)3.4读取数据 (5)3.5温度校正值 (6)4.常见问题及解决办法 (7)4.1没有通讯 (7)4.2测温数据显示为0 (7)5.接线图 (7)5.1与电脑连接 (7)5.2接线方式 (8)5.3接线检查 (8)6.联系方式 (9)7.质保与售后 (9)8.免责声明 (9)9.修订记录 (9)1.产品资料产品说明书下载地址:https:///product/2048.html设备上云操作指导详情：https:///news/1204.html2.产品概述室外光照度、温度、湿度一体传感器为RS485总线式传感器，是针对农业生产过程中环境监测而设计的专用传感器，内置核心传感器全部为进口器件。

仪器能够连续监测光照度及环境温湿度等3种环境参数，每个参数值都转换成MODBUS-RTU标准RS485电信号传输给关联设备。

2.1产品特点●可室外使用，防水●测量精度高，量程宽，稳定性能好●采用防护设计，防护等级高达IP65●具有极可靠的抗电磁干扰能力●信号传输距离长，抗外界干扰能力强●塑料材料质量轻，强度高2.2技术参数参数描述产品名称室外高精度温湿度光照传感器产品供电DC6-24V产品功率<1W工作环境湿度：0-95%RH温度：-30-85℃温度测量范围-30℃～+85℃湿度测量范围0～100RH光照强度量程0-20W LUX湿度测量精度±3%RH(25℃)温度测量精度±0.3%℃光照强度精度≤±7%通讯端口RS485Modbus-RTU协议3.通讯协议3.1通讯基本参数内容参数设备地址1通讯协议MODBUS RTU编码8位二进制数据位8位奇偶校验位无停止位1位错误校准CRC冗长循环码波特率出厂默认为9600bps采用Modbus-RTU通讯规约，格式如下：初始结构≥4字节的时间地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构≥4字节的时间地址码：为传感器的地址，在通讯网络中是唯一的（出厂默认0x01）。

光照强度传感器说明书

光照强度传感器说明书目录一、产品概述 (2)二、适用范围 (2)三、技术参数 (2)四、功能特点 (3)五、光源的依赖性 (4)六、线色定义 (4)七、固定方式 (5)八、RS485/232 通讯协议 (5)九、常见故障现象及解决方法 (7)十、维护和保养 (8)附：输出信号与光照强度对照表 (9)用户意见反馈表 (10)一、产品概述光照强度传感器是我公司自主研发、生产的一款测量光照强度的仪器，它采用世界前沿光学技术、集光学与电子信号输出为一体的高科技产品，能准确测量各种热光源、微弱热光源、冷光源光照亮度变化，通信传输精度可达 1LX。

本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。

二、适用范围本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。

三、技术参数1、测量参数量程范围: 0～200000Lux测量精度：±5%光谱范围：400～700nm（植物生长光谱敏感区域）反应时间: < 1S稳定时间：1S2、电路参数工作电压：普通型:12～24V(典型值 12V)，静态功耗：约 5mA；输出信号类型：□电压型0～2V；□电流型 4～20mA；□RS485 通讯型(MODBUS)。

输出负载：电流型< 300Ω，电压型>2kΩ工作温湿度:-20℃～55℃、35～85%RH（非凝露）储存温度:－20～+70℃（储存时）防护等级：IP65线长：1 米重量：210g工作电流：静态时 5mA满值时 25mA四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：1.体型小巧，安装方便，壳体密封性好；2.测量精度较高，稳定性好；3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光灯）；5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受红外线影响很小；6.感光区域集中在 400~700nm 范围,适合植物自然光的照度测量。

光照度传感器 LH-LR2000 说明书

光照度传感器说明书适用型号：LH-LR2000修订记录：目录1.产品介绍 (2)2.规格参数 (2)3.产品尺寸 (3)4.485通信协议与数据格式 (3)4.1.通讯基本参数 (3)4.2.数据帧格式定义 (3)4.3.寄存器地址 (4)4.4.参数读取 (5)5.模拟量协议 (6)6.电气接线 (6)7.售后服务 (7)7.1.售后服务承诺 (7)7.2.免责声明 (8)7.3.联系方式 (8)1.产品介绍该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。

传感器内部的输入电源、感应探头、信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

2.规格参数3.产品尺寸图3.14.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用Modbus-RTU 通询规约，格式如下：地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。

功能码：主机所发指令功能提示。

数据区：数据区是具体通询数区，注意16bits数据高字节在前。

CRC码：二字节的校验码。

地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位问询1字节1字节2字节2字节1字节1字节地址码功能码有效字节数数据区校验码低位校验码高位应答1字节1字节1字节2字节1字节1字节4.3.寄存器地址4.4.参数读取（1）例：读取设备地址为01的传感器光照度地址码功能码起始地址数据值校验码低位校验码高位问询0x010x030x00,0x070x00,0x020x750xCA地址码功能码字节数数据值校验码低位校验码高位应答0x010x030x040x000x00，0x060xF60x7A0x31注释：光照度计算说明：000006F6H(十六进制)=1782=>光照度=1782Lux（2）例：查询设备地址、波特率地址码功能码起始地址数据值CRC低位CRC高位问询0x010x030x01,0x000x00,0x020xC50xF7应答地址码功能码有效字节数设备地址波特率CRC 低位CRC 高位0x010x030x040x00,0x010x00,0x030xEB0xF2读出设备地址为1；波特率为9600。

传感器——光照度检测原理分析

传感器——光照度检测原理分析光照度检测是一种通过传感器测量光照强度的技术。

它被广泛应用于自动化控制系统、建筑照明设计、环境监测等领域。

本文将对光照度检测的原理进行分析。

光照度检测的原理是基于光敏器件的电学特性变化来实现的。

常见的光敏器件包括光敏电阻、光敏二极管和光敏三极管等。

光敏电阻是一种电阻器，其电阻值随着光照强度的变化而变化。

光敏电阻的工作原理是通过光照照射到其表面上的光敏材料，使得材料的电子在光的作用下发生跃迁，引起材料导电性能的变化。

当光照度增加时，光敏电阻的电阻值减小；当光照度减小时，电阻值增加。

利用这种特性，可以通过测量电阻值的变化来判断光照强度的变化。

光敏二极管和光敏三极管都是利用半导体材料的光电导特性来实现光照度检测的。

光敏二极管常用的材料是硒化铟，在光照射下，硒化铟会产生电流信号，其大小与光照强度成正比。

光敏三极管则利用光照射在基区时，使载流子增加，从而引起电流的增加，实现光照度的检测。

除了传统的光敏电阻、光敏二极管和光敏三极管，还有一些新型的光敏器件被应用于光照度检测，如光电晶体管、光电二极管和光电二极管阵列等。

这些器件利用了半导体材料的光电特性，通过控制电流或电压的变化来实现光照度的测量。

在实际应用中，光照度检测常常需要进行标定，以确保检测结果的准确性。

标定通常包括测量不同光照强度下的电信号，并将其与已知光照强度进行比较。

通过建立光照强度与电信号之间的数学模型，可以实现对光照度的准确测量。

总的来说，光照度检测原理分析包括光敏电阻、光敏二极管、光敏三极管等光敏器件的工作原理。

这些器件通过利用光敏材料在光照作用下的电学特性变化，实现对光照度的测量。

在实际应用中，光照度检测通常需要进行标定以确保测量结果的准确性。

光照传感器

光照传感器简介光照传感器（Light Sensor）是一种能够测量环境光照强度的电子器件。

它可以将光照强度转换为电信号，从而实现环境光照的定量检测和控制。

光照传感器在许多领域都有广泛的应用，例如智能家居、室内照明、自动化控制等。

工作原理光照传感器使用半导体材料（如硒、硅等）作为感光元件。

当光线照射到感光元件上时，感光元件会产生电流。

光照的强弱会直接影响感光元件产生的电流大小，因此可以通过测量电流来获得环境光照的强度。

光照传感器通常采用光敏电阻（Photoresistor）作为感光元件。

光敏电阻的电阻值随光照强度的变化而变化，电阻值越小表示光照强度越大，电阻值越大表示光照强度越小。

应用领域智能家居在智能家居系统中，光照传感器可以用于自动调节室内照明。

通过监测环境光照的强弱，智能家居系统可以根据预设的光照阈值来自动调整灯光的亮度。

当环境光照较暗时，系统会自动开启灯光以提供足够的照明；当环境光照较亮时，系统会自动关闭灯光以节省能源。

室内照明光照传感器也可以用于室内照明控制系统。

在办公室、商店或其他公共场所，光照传感器可以监测室内光照的变化，并根据预设的光照要求来调节照明设备的亮度。

这样可以提高照明效果，同时节约能源。

自动化控制光照传感器在自动化控制领域也有很多应用。

例如，在农业领域，光照传感器可以用于智能温室控制系统，根据光照强度的变化来自动调节温室内的灯光和温度，提供适宜的环境条件。

在工业自动化中，光照传感器可以用于检测和控制流水线上的产品光照条件，以确保产品质量的稳定性。

如何选择光照传感器测量范围光照传感器的测量范围是选择的关键因素之一。

不同的应用场景对光照范围有不同的要求，因此需要选择适合的测量范围。

分辨率光照传感器的分辨率决定了其测量精度。

较高的分辨率可以提供更准确的测量结果，但可能会增加成本。

响应速度光照传感器的响应速度越快，可以更快地检测到光照强度的变化。

在一些需要快速响应的应用中，响应速度是一个重要的考虑因素。

光照度变送器产品使用手册说明书

1光照度变送器产品使用手册1概述LT-CG-S/D-001-A0220-12光照度传感器探头选用国外进口感光芯片，菲尼尔透镜聚光，标准0~65535LUX 测量量程，完全满足室内光照度测量。

产品测量精度高，线性度好。

作为现场采集从站，按照标准MODBUS-RTU 通信协议RS485数字信号输出，适合远距离组网传输。

可选配液晶屏现场显示测量数据，还可选配1路继电器报警输出。

完全兼容组态王等多种上位机组态软件，易与第三方设备配套。

可广泛用于农业大棚、智能养殖、智能家居及工厂商厦等环境监测领域。

2外形规格3产品技术指标规格型号：LT-CG-S/T-005-A0121-12-V1.1（包含液晶屏）LT-CG-S/T-005-A0120-12-V1.1（不含液晶屏）LT-CG-S/T-005-A0121-DO-12-V1.1（包含液晶屏、1路报警）可见光检测波段：可见光，波长400~730nm，波峰560nm光照度测量范围：0~70KLUX光照度测量精度：±7%光照度分辨率：1LUX光照度测量重复性：±5%测量稳定时间：0.5秒响应时间：＜1秒2工作环境：-20~55度，5~95%RH存储环境：-25~60度供电电压：DC7~24V显示方式：LCD液晶屏（选项）液晶屏规格：08022行显示，每行8个字符变送器可选配1路报警输出，继电器控制报警设备动作通信接口：RS485通信速率：2400、4800、9600、19200、38400、115200。

默认9600bps.通信协议：MODBUS-RTU数据格式：1、8、1、9600（1位起始位、8位数据位、1位停止位、无校验、9600bps波特率）通信方式：作为MODBUS从站，采用主从轮询方式相应主站请求，将数据上传。

终端类别：从站节点地址：001~255，由拨码开关硬件设定节点数量：31传输距离：500米（RS485通信专用电缆）变送器出厂前经过三防处理，确保高温高湿特殊环境下长期使用。

485 型光照度变送器使用说明书

485型光照度变送器使用说明书Ver1.1第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。

具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

1.3主要参数1.3.1基本参数参数名称参数内容直流供电（默认）12-24V DC耗电≤0.15W（@12V DC , 25℃）光照强度精度±5%(25℃)光照强度0-65535Lux/0-20万Lux长期稳定性（光照强度）≤5%/y1.3.2光照参数图1.不同波长光线对光照度影响如图1所示，波长在580nm左右最准确，比例系数为1.图2.光照角度影响示意图如图2所示角度对光照准确度影响较大，用户使用时应注意角度的变化，以正上方为照射基准。

图3.不同温度影响示意图如上图所示温度对光照模块影响较小，温度在20摄氏度左右准确度最高，随温度的逐渐升高（下降），呈线性变化。

1.4探头参数与选型型号量程适用范围分辨率20W 200000Lux 室外日光强测量1Lux6W 65535Lux 室内光强度测量1Lux 为了方便用户选择正确的量程，特给出一些常见环境的光照度：夏季在阳光直接照射下，光照强度可达6万～10万lux，没有太阳的室外0.1万～1万lux，夏天明朗的室内100～550lux，夜间满月下为0.2lux。

1.5系统框架图本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。

通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。

同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。

本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。

无线LORA终端MODBUS_RTU协议 V1.2版

无线LORA采集终端MODBUS-RTU协议目录一、概述 (3)二、通讯规约 (3)三、采集终端寄存器和传感器对应关系 (4)四、通讯实例 (8)五、CRC校验C程序参考 (13)一、概述采集终端（从机）具有与上位机（主机）通讯的多点通讯的RS485接口，采集终端的地址可以通过拨码开关进行设置（1~31），遵守MODBUS-RTU协议，上位机可以随时读取或修改采集终端规定的参数。

二、通讯规约三、采集终端寄存器和传感器对应关系用户访问采集终端的传感器采集数据，只需要根据传感器的拨码地址开关做访问的寄存器调整即可，地址开关不允许冲突，有效值为0x00~0xFF(0~255)，建议传感器地址连续使用。

空气温湿度和土壤温湿度采样数值须作/ 10调整，光照强度和CO2浓度采样数值即为现场环境的实际监测值。

上位机访问采集终端的寄存器地址由传感器的拨码开关地址决定，不同类型的传感器对应的采集终端的寄存器地址偏移量不同。

寄存器起始地址为0x0000，偏移量=（以传感器拨码开关0x00起始地址的）传感器类型数量的总和，假如中间有空余的拨码开关不用的，对应的采集终端内的寄存器地址也不会被使用，并且默认预留出4个寄存器字节。

为了方便编程和访问数据的高效，建议连续使用拨码开关地址。

以下举例说明：1、非组合传感器拨码开关地址：0x00,0x01,0x02,0x030x00：空气温湿度传感器；0x01：土壤温湿度传感器；0x02：光照强度传感器；0x03：CO2浓度传感器；则：2、组合型传感器拨码开关地址：0x00,0x01,0x020x00：空气温湿度、光照度三合一传感器；0x01：空气温湿度、土壤温湿度四合一传感器；0x02：空气温湿度、CO2浓度三合一传感器；则：3、混合型传感器拨码开关地址：0x00,0x01,0x02,0x03,0x04,0x05 0x00：空气温湿度传感器；0x01：空气温湿度、土壤温湿度四合一传感器；0x02：光照强度传感器0x03：空气温湿度、光照强度三合一传感器0x04：CO2浓度传感器0x05：空气温湿度、CO2浓度三合一传感器；则：4、设备控制定义四、通讯实例MODBUS数据类型上位机：采集终端：1、假如传感器为空气温湿度传感器，拨码开关的地址为0x00,则1.1、空气温度1：-40℃01 04 00 00 00 01 31 CA采集终端返回：01 04 02 FE 70 F8 B4当空气温度为负值时，采样数值为补码表示，已知补码求原码顺续如下：①先让0xFE70减去1，得0xFE6F；②然后取反即得原码：0x0190，即十进制：400；③最后除以10 即得采样实际值，400 / 10 = 40；1.2、空气湿度1：100 %RH上位机发送：01 04 00 01 00 01 60 0A采集终端返回：01 04 02 03 E8 B9 8E0x03E8 = 1000; 1000 / 10 = 100%RH1.3一次读取空气温度1 和湿度1的数值上位机发送：01 04 00 00 00 02 71 CB采集终端返回：01 04 04 FE 70 03 E8 CB 09空气温度1为：-40℃空气湿度1为：100%RH2、假如传感器为土壤温湿度传感器，拨码开关的地址为0x01,则2.1、土壤温度1：-55℃01 04 00 02 00 01 90 0A采集终端返回：01 04 02 FD DA 78 3B当土壤温度为负值时，采样数值为补码表示，已知补码求原码顺续如下：①先让0xFDDA减去1，得0xFDD9；②然后取反即得原码：0x0226，即十进制：550；③最后除以10 即得采样实际值，550 / 10 = 55；2.2、土壤湿度1：100 %RH上位机发送：01 04 00 03 00 01 C1 CA采集终端返回：01 04 02 03 E8 B9 8E0x03E8 = 1000; 1000 / 10 = 100%RH2.3、一次读取土壤温度1 和湿度1 的数值上位机发送：01 04 00 02 00 02 D0 0B采集终端返回：01 04 04 FD DA 03 E8 EB 6D3、假如传感器为光照强度传感器，拨码开关的地址为0x03,则3.1、光照强度1：65535 Lux上位机发送：01 04 00 04 00 01 70 0B采集终端返回：01 04 02 FF FF B8 800xFFFF = 65535 Lux；4、假如传感器为CO2浓度传感器，拨码开关的地址为0x04,则4.1、CO2浓度1：2000ppm上位机发送：01 04 00 05 00 01 21 CB采集终端返回：01 04 02 07 D0 BA 9C0x07D0 = 2000ppm；5、假如传感器为空气温湿度、光照度三合一传感器，拨码开关的地址为0x05,则5.1、空气温度2为80℃，湿度2为67.8%RH，光照度2为1234 Lux 上位机发送：01 04 00 06 00 03 50 0A采集终端返回：01 04 06 03 20 02 A6 04 D2 82 61空气温度2：80℃0x0320 = 800，800 / 10 = 80空气湿度2：67.8%RH0x02A6 = 678,678 / 10 = 67.8光照强度2: 1234 Lux0x04D2 = 12346、假如传感器为空气温湿度、土壤温湿度四合一传感器，拨码开关的地址为0x06,则6.1、空气温度3为23.4℃，湿度3为67.8%RH，土壤温度2为23.5℃，湿度2为56.7%RH上位机发送：01 04 00 09 00 04 21 CB采集终端返回：01 04 08 00 EA 02 A6 00 EB 02 37 56 BA空气温度3 : 23.4 ℃0x00EA = 234，234 / 10 23.4空气湿度3: 67.8%RH0x02A6 = 678，678 / 10 = 67.8土壤温度2：23.5 ℃0x00EB = 235 , 235 / 10 = 23.5土壤湿度2：56.7%RH0x0237 = 567, 567 / 10 = 56.77、用户一次读取上述所有传感器的数据7.1、上位机发送：01 04 00 00 00 0D 31 CF采集终端返回：01 04 1A FE 70 03 E8 FD DA 03 E8 FF FF 07 D0 03 20 02 A6 04 D2 00 EA 02 A6 00 EB 02 37 F9 42空气温度1：-40℃，0xFE70空气湿度1：100 %RH，0x03E8土壤温度1：-55℃，0xFDDA土壤湿度1：100 %RH，0x03E8光照强度1：65535 Lux，0xFFFFCO2浓度1：2000ppm，0x07D0空气温度2为80℃，0x0320空气湿度2为67.8%RH，0x02A6空气光照度2为1234 Lux，0x04D2空气温度3为23.4℃，0x00EA空气湿度3为67.8%RH，0x02A6土壤温度2为23.5℃，0x00EB土壤湿度2为56.7%RH，0x02378.1、用户开启拨码地址为1#的设备DO01，则：上位机发送：01 05 00 00 FF 00 8C 3A终端返回：01 05 00 00 FF 00 8C 3A8.2、用户关闭拨码地址为1#的设备DO01，则：上位机发送：01 05 00 00 00 00 CD CA终端返回：01 05 00 00 00 00 CD CA8.3、用户开启拨码地址为1#的设备DO08，则：上位机发送：01 05 00 07 FF 00 3D FB终端返回：01 05 00 07 FF 00 3D FB8.4、用户关闭拨码地址为1#的设备DO08，则：上位机发送：01 05 00 07 00 00 7C 0B终端返回：01 05 00 07 00 00 7C 0B五、CRC校验C程序参考5.1/*计算法*///CRC_16_MODBUS_RTU//X16+X15+X2+1 POL Y:8005，Init_Value:0xFFFF,#include <STC15F2K60S2.H>#define uchar unsigned char#define uint unsigned int#define ulong unsigned long// uchar Data_Buffer[1] = {0x00};//0x4574;0x00 0x40BF;0x01 0x807E;uchar Data_Buffer[] = {0x01,0x01,0x00,0x00,0x00,0x09};//0x4574;0x00 0x40BF;0x01 0x807E;// uchar Data_Buffer[12] ={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0A,0x0B};//0x4574;0x00 0x40BF;0x01 0x807E;// uchar Data_Buffer[12] ={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0A,0x0B};//0x4574;0x00 0x40BF;0x01 0x807E;uchar CRC_Data_Buffer[(sizeof(Data_Buffer)+2)] = {0x00};uchar Rcvbuf[2] = {0X00,0X00};uchar *Array;unsigned int Len;unsigned int CRC;unsigned char i;unsigned char CRC_L,CRC_H;unsigned short CRC_16_MODBUS_RTU(unsigned char *Array, unsigned char *Rcvbuf,unsigned int Len);void main(void){unsigned char j;unsigned int CRC_Value;Array = Data_Buffer;CRC_Value = CRC_16_MODBUS_RTU(Array,Rcvbuf,sizeof(Data_Buffer));for (j = 0;j < sizeof(Data_Buffer);j++){CRC_Data_Buffer[j] = Data_Buffer[j];}CRC_L = (CRC_V alue & 0X00FF);CRC_H = ((CRC_Value & 0XFF00)>>8);CRC_Data_Buffer[(sizeof(CRC_Data_Buffer)-2)] = CRC_L;CRC_Data_Buffer[(sizeof(CRC_Data_Buffer)-1)] = CRC_H;Array = CRC_Data_Buffer;CRC_Value = CRC_16_MODBUS_RTU(Array,Rcvbuf,sizeof(CRC_Data_Buffer));while(1);}unsigned short CRC_16_MODBUS_RTU(unsigned char *Array, unsigned char *Rcvbuf,unsigned int Len) {unsigned int IX,IY,CRC;CRC=0xFFFF;//set all 1if (Len<=0)CRC = 0;else{Len--;for (IX=0;IX<=Len;IX++){CRC=CRC^(unsigned int)(Array[IX]);for(IY=0;IY<=7;IY++){if ((CRC&1)!=0 )CRC=(CRC>>1)^0xA001;elseCRC=CRC>>1; //}}}Rcvbuf[0] = (CRC & 0xff00)>>8;//高位置Rcvbuf[1] = (CRC & 0x00ff); //低位置CRC= Rcvbuf[0]<<8;CRC+= Rcvbuf[1];return CRC;}/*查表法*//*CRC 生成函数*/unsignedshort CRC16 ( puchMsg，usDataLen ) /* 函数以unsignedshort 类型返回CRC */unsignedchar *puchMsg ; /* 用于计算CRC 的报文*/unsignedshort usDataLen ; /* 报文中的字节数*/{unsignedchar uchCRCHi= 0xFF ; /*CRC 的高字节初始化*/unsignedchar uchCRCLo = 0xFF ; /*CRC 的低字节初始化*/unsigneduIndex ; /*CRC 查询表索引*/ while (usDataLen--) /* 完成整个报文缓冲区*/ {uIndex = uchCRCLo^ *puchMsgg++ ; /* 计算CRC*/uchCRCLo = uchCRCHi ^ auchCRCHi[uIndex};uchCRCHi = auchCRCLo[uIndex] ;}return (uchCRCHi << 8 |uchCRCLo);}/* 高位字节的CRC 值*/static unsigned char auchCRCHi[] = {0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1,0x81, 0x40, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01,0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80,0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00,0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81,0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0,0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0 x00, 0xC1, 0x81, 0x40, 0x00, 0xC1,0x81, 0x40, 0x01,0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01,0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81,0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81,0x40, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0,0x80, 0x41, 0x01,0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01,0xC0, 0x80, 0x41,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,0x00, 0xC1, 0x81,0x40} ;/* 低位字节的CRC 值*/static char auchCRCLo[] = {0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7,0x05, 0xC5, 0xC4,0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E,0x0A, 0xCA, 0xCB,0x0B, 0xC9, 0x09,0x08, 0xC8, 0xD8, 0x18, 0x 19, 0xD9, 0x1B, 0xDB, 0xDA,0x1A, 0x1E, 0xDE,0xDF, 0x1F, 0xDD,0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17,0x16, 0xD6, 0xD2,0x12, 0x13, 0xD3,0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32,0x36, 0xF6, 0xF7,0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D,0xFF, 0x3F, 0x3E,0xFE, 0xFA, 0x3A,0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B,0x2A, 0xEA, 0xEE,0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24,0x25, 0xE5, 0x27,0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1,0x63, 0xA3, 0xA2,0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4,0x6C, 0xAC, 0xAD,0x6D, 0xAF, 0x6F,0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8,0x68, 0x78, 0xB8,0xB9, 0x79, 0xBB,0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD,0xBC, 0x7C, 0xB4,0x74, 0x75, 0xB5,0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0,0x50, 0x90, 0x91,0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94,0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B,0x5B, 0x99, 0x59,0x58, 0x98, 0x88,0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D,0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86 , 0x82, 0x42, 0x43, 0x83,0x41, 0x81, 0x80,0x40}。
