常用电子仪器的使用和电子器件的检测
实验设计常用电子仪器的使用和常用元器件的测试
实验设计常用电子仪器的使用和常用元器件的测试一、实验目的：1.了解常用电子仪器的使用和操作方法；2.掌握常见元器件的测试方法和性能参数的测量。
二、实验仪器和设备：1.示波器；2.多用表；3.信号发生器；4.直流电源。
三、实验步骤：实验一：示波器的使用和操作1.连接电源和地线，打开示波器的电源；2.设置示波器的扫描方式、扫描速度和水平位置；3.连接待测信号源到示波器的通用输入端口；4.调节示波器的垂直灵敏度和位置，使示波器屏幕上显示出待测信号的波形；5.通过示波器的水平和垂直调节，观察待测信号的频率、振幅、相位等特性。
实验二：多用表的使用和操作1.连接电源和地线，打开多用表的电源；2.根据测量要求选择不同的测量模式（电压、电流、电阻等）；3.连接待测电路到多用表的相应测量端口；4.调节多用表的量程、灵敏度和位置，测量待测电路的电压、电流、电阻等参数。
实验三：信号发生器的使用和操作1.连接电源和地线，打开信号发生器的电源；2.设置信号发生器的工作模式、频率、幅度和波形类型；3.连接信号发生器的输出端口到待测电路；4.根据需要调节信号发生器的频率、幅度等参数，观察待测电路的响应和特性。
实验四：直流电源的使用和操作1.连接电源和地线，打开直流电源的电源；2.设置直流电源的工作模式、输出电压和电流限制；3.连接直流电源的输出端口到待测电路；4.调节直流电源的输出电压和电流限制，观察待测电路的响应和特性。
1.使用多用表测量电阻元件的电阻值，记录并比较测量结果；2.使用示波器和信号发生器测量电容元件的容值，记录并比较测量结果；3.使用多用表和信号发生器测量电感元件的电感值，记录并比较测量结果；4.使用多用表测量二极管和晶体管的电流-电压特性曲线，观察并记录结果；5.使用示波器和信号发生器测量可调电阻（电位器）的电阻值，记录并比较测量结果。
四、实验注意事项：1.在进行操作和连接电路时，务必断开电源，以免发生触电和短路等危险；2.仪器和设备使用前，要检查其电源和连接是否正确，以确保安全和数据准确性；3.实验过程中，注意保持仪器和设备的清洁和稳定，避免受到外界干扰；4.实验结束后，要关闭电源并恢复实验环境的整洁。
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。
同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。
本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。
一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。
示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。
（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。
（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。
2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。
数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。
（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。
（3）读取数字万用表显示的测量值，并注意选择合适的单位。
（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。
根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。
（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。
（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。
常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。
（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。
（1）二极管的识别：通过观察二极管的外观来确定其正负极。
一般而言，二极管的正极外观较长，负极外观较短。
（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。
常用电子仪器的使用和电子器件的检测
实验报告
课程名称：
实验项目名称：常用电子仪器的使用和电子
器件的检测
专业：
报告人：学号：班级：
实验时间：
天津城市建设学院
控制与机械工程学院
一实验目的：
1.了解数字示波器、函数信号发生器、交流毫伏表和数字万用表的用途及主要指标。
2.了解上述仪器的操作及使用，初步掌握用示波器观察正弦信号的波形、定量测出正弦交流信号的波形参数的方法。
3.学习使用万用表检测电子元器件的方法。
二实验设备和器材：
1.DS1062CA数字示波器；F20型数字合成函数信号发生器/计数器；YB2172数字交流毫伏表；
2.直流稳压电源；数字万用表；电子元器件
三实验原理(电路)：
在电子电路实验中，常用电子仪器是电子技术基础实验的基本设备，正确使用各种电子仪器、正确地识别和检测电子元器件，是完成单元电路制作、调整测试和故障处理最基本的技能。
在电子电路基础实验中，常用的电子仪器及其相互关系如下图所示。
图1
图2。
实验一常用电子仪器的使用与测量
实验一常用电子仪器的使用与测量实验一常用电子仪器的使用与测量 1. 实验目的(1)学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
(2)初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
2. 实验设备与元器件双踪示波器、函数信号发生器、数字式万用表、交流毫伏表 3. 实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、交流毫伏表及频率计等。
它们和万用表一起，可完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线。
交流毫伏表屏蔽线函数信号被测电路双踪示波屏蔽屏蔽发生器器线线 Ui Uo图1-1 模拟电子电路中常用电子仪器布局图(1)示波器示波器的应用很广泛，它可以用来测试各种周期性变化的电信号波形，可测量电信号的幅度、频率、相位等。
示波器的种类很多，在本书实验主要使用双踪示波器，其原理和使用详细参见相关资料，现着重指出以下几点:1)寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节亮度旋钮，并按下“寻迹”板键，从中判断光点位置，然后适当调节垂直(??)和水平()移位旋钮，将光点移至荧光屏的中心位置。
2)为显示稳定的波形，需注意示波器面板上的下列几个控制开关(或旋钮)的位置。
a、“扫描速率”开关(T/div)——它的位置应根据被观察信号的周期来确定。
b、“触发源选择”开关(SOURCE)——通常选为内触发CH1或CH2。
C、“触发方式”(TRIG MODE)开关——通常可先置于“自动”位置，以便找到扫描线波形，如波形稳定情况较差，再置于“高频”或“常态”位置，但必须同时调节电平旋钮，使波形稳定。
实验设计：常用电子仪器的使用和常用元器件的测试
实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。
模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。
表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。
表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。
用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。
如果是模拟示波器，只用第二种方法即可。
表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。
然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。
注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。
2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。
3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。
但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

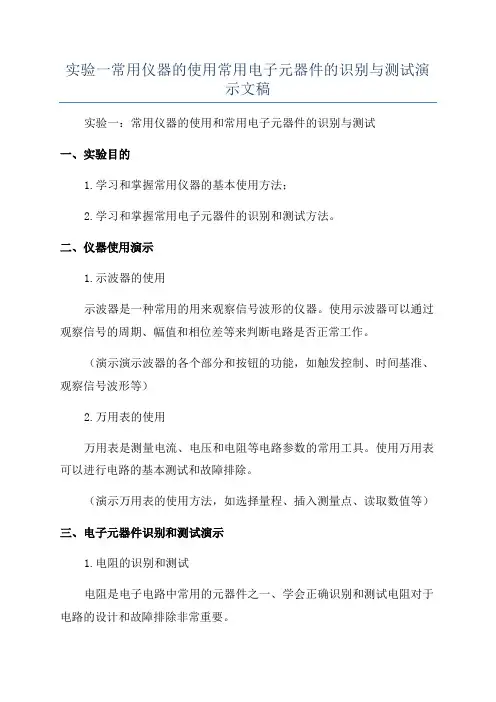

实验一常用仪器的使用常用电子元器件的识别与测试演示文稿
实验一常用仪器的使用常用电子元器件的识别与测试演示文稿实验一：常用仪器的使用和常用电子元器件的识别与测试一、实验目的1.学习和掌握常用仪器的基本使用方法；2.学习和掌握常用电子元器件的识别和测试方法。
二、仪器使用演示1.示波器的使用示波器是一种常用的用来观察信号波形的仪器。
使用示波器可以通过观察信号的周期、幅值和相位差等来判断电路是否正常工作。
（演示演示波器的各个部分和按钮的功能，如触发控制、时间基准、观察信号波形等）2.万用表的使用万用表是测量电流、电压和电阻等电路参数的常用工具。
使用万用表可以进行电路的基本测试和故障排除。
（演示万用表的使用方法，如选择量程、插入测量点、读取数值等）三、电子元器件识别和测试演示1.电阻的识别和测试电阻是电子电路中常用的元器件之一、学会正确识别和测试电阻对于电路的设计和故障排除非常重要。
（演示电阻的外观特征和识别方法，并演示用万用表测量电阻的方法）2.电容的识别和测试电容是一种常见的存储电荷的元器件，广泛应用于信号处理和滤波等电路中。
学会正确识别和测试电容对于电路的设计和分析至关重要。
（演示电容的外观特征和识别方法，并演示用万用表或者LCR表测试电容的方法）3.二极管的识别和测试二极管是一种常用的电子元器件，广泛应用于整流和开关等电路中。
学会正确识别和测试二极管对于电路的设计和故障排除非常重要。
（演示二极管的外观特征和识别方法，并演示用万用表测试二极管导通和反向截止的方法）4.三极管的识别和测试三极管是一种重要的放大器件，广泛应用于放大和开关等电路中。
学会正确识别和测试三极管对于电路的设计和故障排除非常重要。
（演示三极管的外观特征和识别方法，并演示用万用表测试三极管的放大倍数和极性的方法）四、实验步骤1.准备实验所需的示波器、万用表和常用电子元器件。
2.按照演示所示的方法，正确使用示波器和万用表来观察电路信号和测试电路元器件。
3.使用正确的方法来识别和测试电阻、电容、二极管和三极管等常用电子元器件。
实验1_常用电子仪器的使用及电子元器件的检测
实验1_常用电子仪器的使用及电子元器件的检测引言：电子技术是现代科学与技术的重要组成部分，而电子仪器是电子技术发展的基础与支撑，它们在数据测量与分析、信号处理与传输、控制与自动化等领域中起着重要作用。
了解和熟练运用常用电子仪器的使用方法，对于掌握电子技术实践操作和电子元器件的检测具有重要意义。
本实验旨在通过实际操作，让学生掌握常用电子仪器的基本使用方法，并学习电子元器件的检测技术。
实验目的：1.了解及掌握示波器、信号发生器、万用表等常用电子仪器的基本使用方法；2.学习并掌握电阻、电容、电感等基本电子元器件的测量与检测方法；3.培养实验操作技能，加强实践能力。
实验器材：示波器、信号发生器、万用表、电阻、电容、电感。
实验步骤：1.示波器的使用（1）将示波器插头的黄色端接地线连接到实验台的地线上，并将示波器的插头插入电源插座。
（2）按下示波器的开关，待示波器预热完成后，调整亮度和聚焦旋钮，使示波器屏幕显示清晰。
（3）使用示波器的探头，将探头的黑色插头插入示波器的CH1插孔，探头尖端（即红色插头）可用于检测电路信号。
（4）调整示波器的TIME/DIV旋钮和VOLTS/DIV旋钮，可以控制波形时间上的缩放和电压上的幅度变化。
（5）通过示波器观察电路中的信号波形。
2.信号发生器的使用（1）将信号发生器的电源插头插入电源插座，并按下开关。
（2）调节信号发生器的频率、幅度和波形等参数，可以通过旋钮或按键进行调整。
（3）通过信号发生器可以产生不同波形的信号，如正弦波、方波、脉冲波等，可以用于电路测试和信号调试。
3.万用表的使用（1）将万用表的电源插头插入电源插座，并按下开关。
（2）选择电阻测量档位，将红色万用表探头连接到待测电阻的一端，黑色探针连接到另一端，读取万用表上显示的电阻值。
（3）选择电容测量档位，将红色探头连接到待测电容的正极，黑色探针连接到负极，读取万用表上显示的电容值。
（4）选择电感测量档位，将红色探头连接到待测电感的一端，黑色探针连接到另一端，读取万用表上显示的电感值。
常用电子仪器的使用实验指导书
实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
图1－1模拟电子电路中常用电子仪器布局图2 模拟电子技术实验1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
电子技术基础常用电子仪器的使用
2、初步掌握双踪示波器观察正弦信号波形和读 取波形参数的方法。
3、认识常见的电子元器件及其检测方法。
二、双轨迹示波器的操作方法;
垂直方向： 微调控制
垂直调整钮
CH1输入
选择模式
微调控制 CH2输入
衰减按钮 耦合选择钮
接地
信号反向钮
衰减按钮：控制CH1和CH2输入信号的衰减幅度，范围为5mV/DIV~5V/DIV,共10档。
耦合选择钮：AC：电容耦合，截至直流和极低频率信号输入。
GND：按下时隔离信号输入，并将垂直衰减器接地。
CRT显示屏
水平 偏向
触发
垂 直 偏 向
滤光镜片
亮度钮：控制轨迹和光点的亮度。 滤光镜片：可以使波形易于观察。 调焦距钮：使水平轨迹与刻度线
成平行的调整钮。
校正钮 亮度钮 调聚焦钮
电源开关
校正钮：用校正测试棒在此端子可以输出一个2VP-P,1KHZ的方波，用以校正以其是否 能正常工作。
电源开关：电源主开关，按下电源接通，指示灯亮；凸起电源断开，指示灯灭。
AUTO：该等量表示当前处于自动转换量程状态。
MAN 该等亮时表示当前处于手动转换状态。
被测信号输入通道：被测信号输入通道CH1或CH2，相应指示灯亮。
函数信号发生器
一、定以及用途
本仪器具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号和外部测频功 能，故定名为函数信号发生器/计数器。
二、技术参数
CH2：当MOOD选载DUALH或ADD位置时，以CH2的输入信号作触发源。 LINE：将AC电源线频率作为触发信号源。 EXT：将TRIG.IN端子输入的信号作为外部触发信号源。 触发式选择开关：
常用电子仪器的使用实验报告答案
竭诚为您提供优质文档/双击可除常用电子仪器的使用实验报告答案篇一：实验报告_常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1．对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。
2．学会对有源单口网络等效内阻的测量。
3．利用示波器观察信号波形，测量振幅和周期(频率)。
二、常用电子仪器的介绍1．直流稳压电源（DcReguLATeDpoweRsuppLY）本实验室采用DF1733和DF1731sb2A两种稳压电源。
DF1733是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图1－1所示。
图1－1DF1733其中一路稳压原理框图由图1－1可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。
输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。
主回路变压器的付边有二组抽头，使输出直流电压为0~15V和15~30V两档。
主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为3A和一只大电容(2200μF)组成。
辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。
另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。
电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为0~15V和15~30V。
电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。
这时面板上的发光二极管导通并发光。
调整电路由大功率晶体管和中功率推动管组成。
实验1_常用电子仪器的使用及电子元器件的检测
表 1 GOS-620 示波器面板按钮说明 作用
初始位置设定
示波器主电源开关。按下时，指示灯亮表示电源已接通
控制光点或扫描线亮度 使扫描线最清晰 标尺照明调节 用来调整水平扫描线，使之平行于刻度线
中间位置 中间位置 逆时针旋到底
分别为通道 1（CH1），通道 2（CH2）的输入端；X-Y 接待测信号 运行时 CH1 为 X 轴输入端，CH2 为 Y 轴输入端
时间/格（TIME/DIV），选择扫描时间因数。
0.5ms/DIV
扫描时间微调，可调率为面板指示值 1-0.4 倍。在 CAL 位置时扫描时间校准为面板指示值，拔出时扫描频率提 高 10 倍。
CAL（顺时针到底 位置）推进
调节扫面线或光点的水平位置
中间位置
触发源（SOURCE）
选择触发信号。当 VERTMODE 开关置在 DUAL 或 ADD CH1
实验一 常用电子仪器的使用及电子元器件的检测
一、实验目的 1、 学习模拟电子电路实验中常用的电子仪器：示波器、函数信号发生器、数字万用表等的主要技术 指标、性能、正确的使用方法。 2、 初步掌握用双踪示波器和函数信号发生器获取并观察正弦信号波形和读取波形参数。 3、 初步掌握常用电子元器件的检测方法，如电阻、电容、二极管、三极管等。
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声 是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表 测试电位器“1”、“2”两端时，其读数应为电位器的标称阻值，如万用表显示 1 或阻值相差很多，则表 明该电位器已损坏。当顺时针慢慢旋转轴柄，电阻值应逐渐增大，数字万用表的读数应线性地缓慢变化，
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子技术领域中，仪器的使用和电子元器件的识别与测试是非常重要的基础工作。
仪器的使用能够提高实验的准确性和效率，而电子元器件的识别与测试则是进行电路设计、故障排除和维修的必要工作。
本文将介绍常用仪器的使用方法以及常用电子元器件的识别与测试方法。
一、常用仪器的使用方法1.示波器示波器是一种用于观察并测量电压波形的仪器。
其使用方法如下：a)连接电源和待测电路，并将示波器的探头接入待测电路上。
b)打开示波器，并选择合适的通道和量程。
c)调节示波器的触发电平和触发方式，使波形稳定并居中。
d)通过示波器的调整按钮或旋钮，观察并测量待测电路的电压波形。
2.信号发生器信号发生器是一种用于生成不同频率、幅度和波形的信号的仪器。
其使用方法如下：a)连接信号输出端和待测电路。
b)打开信号发生器，并选择所需的频率、幅度和波形。
c)通过信号发生器的调整按钮或旋钮，观察并调整待测电路的响应。
3.多用电表多用电表是一种具有多种测量功能的仪表，如电压、电流和电阻等。
其使用方法如下：a)连接电源和待测电路，并将多用电表的探头接入待测电路上。
b)选择所需的测量功能（如电压、电流或电阻）和量程。
c)通过多用电表的调整按钮或旋钮，观察并测量待测电路的相应参数。
二、常用电子元器件的识别与测试方法1.电阻电阻是一种用于限制电流的元件，其识别和测试方法如下：a)使用万用表或电阻测量器，将测试针分别接触电阻两端。
b)读取仪表上显示的电阻值，判断电阻的阻值范围。
2.电容电容是一种储存电荷的元件，其识别和测试方法如下：a)使用万用表或电容测量器，将测试针分别接触电容的两端。
b)读取仪表上显示的电容值，判断电容的容值范围。
3.电感电感是一种储存电磁能的元件，其识别和测试方法如下：a)使用万用表或电感测量器，将测试针分别接触电感的两端。
b)读取仪表上显示的电感值，判断电感的大小。
4.二极管二极管是一种具有单向导电特性的元件a)使用万用表或二极管测试仪，将测试针连接至二极管的阳极和阴极。
常用电子仪器的使用实验
常用电子仪器的使用实验一、实验目的1．掌握万用表、示波器、信号发生器、直流稳压电源、交流毫伏表等常用仪器的正确使用方法。
2．掌握电子技术实验中基本电量的测量方法。
初步掌握用示波器观察信号波形和测量波形参数的方法。
3．熟悉电子技术实验台的结构和使用方法。
二、实验设备与器件1．直流稳压电源；2．函数信号发生器；3．交流毫伏表；4．双踪示波器；5．万用表三、基本知识在电子技术实验中，经常要用到各种仪器仪表，常见的有：直流稳压电源、函数信号发生器、交流毫伏表、万用表和示波器等。
在实验中它们的功能如表2.1所示。
表2.1 常用仪器仪表的作用利用这些仪器仪表，可以完成对电子电路各种性能参数的测试。
1．电压的测量（1）直流电压的测量直流电压可利用万用表进行测量，测量时应注意电压的极性和量程的选择。
一般来讲，万用表的红表笔接直流电压的高电位端（即“+”极），黑表笔接电压的低电位端（即“-”极或“地”端）。
测量时应预先估计被测直流电压的范围并选择万用表合适的量程，如不能确定被测信号的大致范围，则应将万用表置于最高量程，然后在测量过程中选择合适的量程。
对于某些型号 (如UT60系列) 的万用表，也可用自动量程功能（AUTO）。
（2）正弦交流电压有效值的测量对于正弦交流电压，在实验中一般测量其有效值。
常用交流毫伏表来测量正弦交流电压的有效值。
模拟式电子电压表的金属机壳为接地端，另一端为被测信号输入端。
因此，在实验中应特别注意，这种表一般只能测量电路中各点对地的交流电压，不能直接测量任意两点间的电压值。
为了防止过载而损坏，测量前一般先把量程开关置于量程最大位置处然后在测量中逐挡减小量程。
（3）用示波器测量交流电压幅值某些场合需要测量正弦电压的幅值或峰-峰值，可用示波器进行测量。
详见视频及说明书。
2．周期和频率的测量在实验中经常用示波器来测量信号的时间参数，如信号的周期或频率、信号波形的宽度、上升时间或下降时间、信号的占空比等。
常用电子仪器的使用
实验一常用电子仪器的使用一、实验目的1．学会万用表的使用方法；2．学会用示波器测试电压波形、幅度、频率的基本方法；3．学会正确调节函数信号发生器频率、幅度的方法；4．学会交流毫伏表的使用方法等。
二、实验仪器1．DS-5000系列数字示波器；2．TH—SG10型数字合成信号发生器；3．FLUKE-15B数字万用表；4．智能真有效值交流数字毫伏表；三、预习要点在电子技术实验中，经常使用的电子仪器示波器、信号发生器、万用表、交流毫伏表等，在实验台上，与电子电路相互连接，可以完成对电子电路的各种测试。
在实验中要对各种电子仪器进行综合使用，可按照信号的流向，以连线简捷，调节顺手，观察和读数方便的原则合理布局。
接线时注意各仪器的公共接地端应连接在一起，称为共地。
四、实验内容及步骤1．数字万用表的使用FLUKE-15B（福禄克）数字万用表可以用来测量交直流电压和电流、电阻、电容、二极管正向压降等。
使用时要注意黑表笔接“COM”。
电表有手动和自动量程两个选择。
在自动量程模式内，电表会为检测到的输入选择最佳量程。
你可以手动选择按“RANGE”来改变自动量程。
要退出手动选择只要按住“RANGE”两秒种即可。
★在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V和0~35V三组电源的电压值。
2．TH-SG10型数字合成信号发生器本仪器具有输出函数信号、调频、FSK、PSK、频率扫描等信号的功能，输出波形有正弦波、方波和TTL波。
频率范围为10mH Z～10MH Z，分辨率为1μH Z，频率误差≤±5×10-5 。
幅度范围为2mV～20V P—P（高阻）、 1mV～10V P—P（50Ω），最高分辨率为2μV P—P（高阻）、1μV P-P（50Ω）其中V P—P表示为电压的峰-峰值。
例如，设置输出“20mV P—P ,10KHz)正弦信号的步骤如下：1）打开电源；2）按下“频率”按键→由右侧数码键盘输入“1、0”→按下单位按键“调制/KHz”，此时，屏幕显示“10KHz ”；3）按下“幅度”按键→由右侧数码键盘输入“2、0”→按下单位按键“偏移/mV”，此时，屏幕显示“20mV P—P”；4）按下“波形”键，选择输出正弦波，此时，屏幕显示为正弦波形符号。
常用电子仪器的使用实验报告分析doc
常用电子仪器的使用实验报告分析篇一：《常用电子仪器的使用》的实验报告实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
常用电子仪器的使用实验报告
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
实验设计：常用电子仪器的使用和常用元器件的测试
扶着连接处，重复上述测试。
实验结果分析讨论要点： 1、 在这个实验中我们显然需要选择DC输入耦合方式，那么为什 么不能选择AC输入耦合方式呢，如果选择了AC输入耦合方 式，测得的波形、峰峰值、低电平电压、高电平电压各会有 什么变化呢？ 2、 以YB4320示波器为例，该示波器提供的标准信号是的方波。 假设示波器的读数误差为±0.1格，试计算示波器灵敏度分别 选择1V、0.5V、0.2V、0.1V时的相对误差分别为多少。并分 析自己在上面的测试中选择的灵敏度是否合适。 3、 同样假设示波器的读数误差为±0.1格，试计算示波器扫描速 率取2ms、1ms、0.5ms、0.2ms和0.1ms时测量的相对误差是多 少，并分析自己在上面的测试中选择的扫描速率是否合适。 4、 请总结一下示波器测量标准信号的基本步骤和必须注意的要 点。
示波器测量结果
探头
频率 (Hz)
占空 比 (%)
衰减
峰峰 值
高电 平电
压
低电 平电
压
周期
频率
“×1” 50
“×10”
“×1” 50
“×10”
频率
占空 比
衰减
正脉 宽
负脉 宽
占空 比 上升时间 (%)
下降 时间
“×1” 50
“×10”
“×1” 50
“×10”
注意：
1 对于无法直接显示占空比值的信号源，可以对照示波器显示的波形来调整输出占空
触发极性
选择上/下升沿触发是控制示波器 ＋ 在检测到触发源的第一个上/下升
延时开始触发
触发耦合
触发信号的耦合方式，选择DC是 DC 要考虑触发信号的直流电平，AC
实验一、常用元器件的识别与测量及常规电子仪器使用
实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。
用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三 实验原理(电路)： 在电子电路实验中，常用电子仪器是电子技术基础实验的基本设备，正确使用各种电子仪器、正确 地识别和检测电子元器件，是完成单元电路制作、调整测试和故障处理最基本的技能。 在电子电路基础实验中，常用的电子仪器及其相互关系如下图所示。
图1
图2
四 实验内容(表格)： 1.由数字信号发生器给出 f = 1 kHz，Ui = 1 V 的正弦波信号，用数字式交流毫伏表测量该正弦信号 的大小，并用示波器观察该信号的波形，并测试该正弦信号的周期、有效值、峰峰值。将波形及波形 的相关参数记入表 1。 表1 波形
v
周期 T
有效值
峰峰值
f
2.由数字信号发生器给出 f = 1 kHz，Ui =10 mV 的正弦信号，用示波器观察波形并测试其周期有效 值，峰峰值。 3.常用元器件检测练习 (1)按图 2 给出的电位器端子号，测量 l0kΩ 电位器，结果填入表 2。 阻 值 R1—3 Rl—2 R2—3 表2 顺时针旋转到底 电位器测量 旋至中间 逆时针旋转到底
成绩评定：
指导教师签字： 年 月 注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
日
(2)按表 3 给出的项目定性测试二极管 表3 正向电阻 型 号 2AP9 IN4148 五 实验思考题： 阻值 档位 二极管定性检测 反向电阻 阻值 档位 材 料
1.数字信号发生器输出的信号频率范围及幅度范围是多少？频率调整方式有几种？幅度调整方式 有几种？
2.如何由信号发生器给出 f = 1KHz,Vi = 1V 的正弦波？
实
验
报
告
课程名称：
实验项目名称：常用电子仪器的使用和电子 器件的检实验时间：
天津城市建设学院
控制与机械工程学院
一 实验目的： 1.了解数字示波器、函数信号发生器、交流毫伏表和数字万用表的用途及主要指标。 2.了解上述仪器的操作及使用，初步掌握用示波器观察正弦信号的波形、定量测出正弦交流信号的 波形参数的方法。 3.学习使用万用表检测电子元器件的方法。 二 实验设备和器材： 1.DS1062CA 数字示波器；F20 型数字合成函数信号发生器/计数器；YB2172 数字交流毫伏表； 2.直流稳压电源；数字万用表；电子元器件
