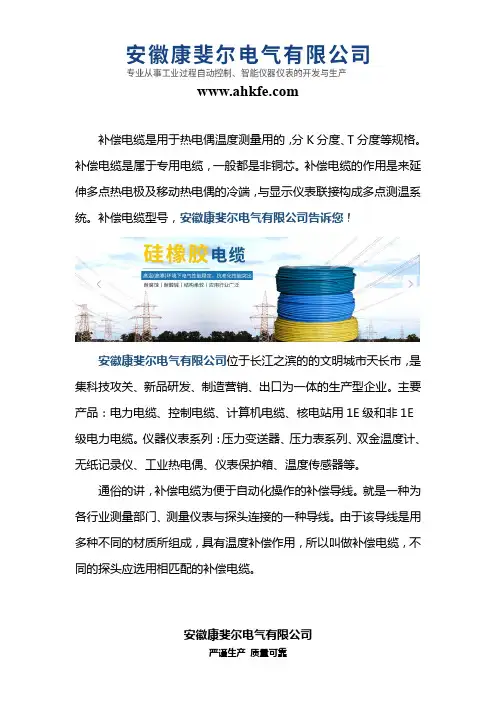

补偿导线型号命名方法
补偿电缆型号
补偿电缆是用于热电偶温度测量用的，分K分度、T分度等规格。
补偿电缆是属于专用电缆，一般都是非铜芯。
补偿电缆的作用是来延伸多点热电极及移动热电偶的冷端，与显示仪表联接构成多点测温系统。
补偿电缆型号，安徽康斐尔电气有限公司告诉您！安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
通俗的讲，补偿电缆为便于自动化操作的补偿导线。
就是一种为各行业测量部门、测量仪表与探头连接的一种导线。
由于该导线是用多种不同的材质所组成，具有温度补偿作用，所以叫做补偿电缆，不同的探头应选用相匹配的补偿电缆。
安徽康斐尔电气有限公司很多人分不清补偿电缆和普通电缆，那么补偿电缆和普通电缆的区别在哪里呢？补偿电缆的导体都是具有传输热电动势的合金材料，一般补偿电缆与热电偶相连。
普通电缆是用来传输电能电源的电工产品，因而电缆导体多为导电性能优良的电解铜或电解铝。
这是二者最根本的区别。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
安徽康斐尔电气有限公司公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。
安徽康斐尔电气有限公司。
补偿导线 补偿电缆系列型号的分类
补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线，补偿电缆。
2、特点敷设简单，具有防潮，阻燃，耐酸碱，耐高温，耐老化的特点，屏蔽可防止外界干扰。
3、使用温度耐高温型：（代号HF4），-40℃—+275℃耐热型（HB2）-40℃ —+200℃普通型：（GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线（屏蔽）。
例：①耐高温型表示式：KX-HF4P2*1.5mm2②耐热型表示式：KX-HB2P2*1.5mm2③普通型表示式：KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆（屏蔽）。
例：①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式：EX-HB2P4*2*1.5mm2③普通型表示式：EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输，通常成为本安型补偿导线，本安型补偿电缆。
2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。
3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽 7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对（10芯）线芯截面1.5mm2可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽：ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏：ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×1.5mm25、主要技术数据注：R型热电偶：铂铑13-铂补偿导线可用SC代替。
电线电缆的产品命名和型号

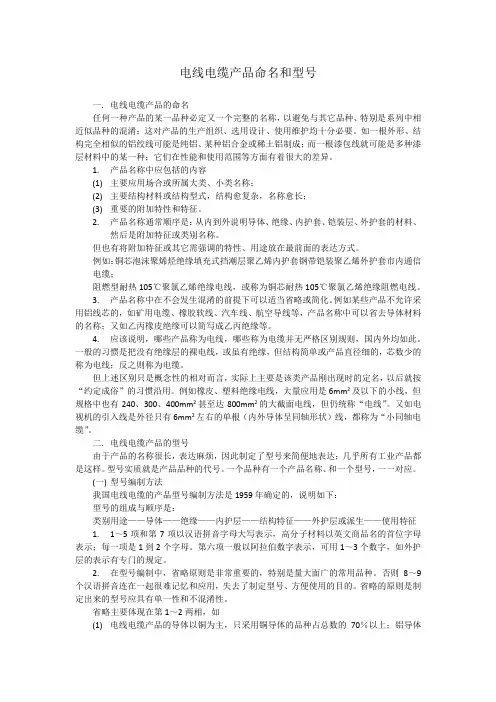

电线电缆产品命名和型号一.电线电缆产品的命名任何一种产品的某一品种必定又一个完整的名称，以避免与其它品种、特别是系列中相近似品种的混淆；这对产品的生产组织、选用设计、使用维护均十分必要。
如一根外形、结构完全相似的铝绞线可能是纯铝、某种铝合金或稀土铝制成；而一根漆包线就可能是多种漆层材料中的某一种；它们在性能和使用范围等方面有着很大的差异。
1.产品名称中应包括的内容(1)主要应用场合或所属大类、小类名称；(2)主要结构材料或结构型式，结构愈复杂，名称愈长；(3)重要的附加特性和特征。
2.产品名称通常顺序是：从内到外说明导体、绝缘、内护套、铠装层、外护套的材料、然后是附加特征或类别名称。
但也有将附加特征或其它需强调的特性、用途放在最前面的表达方式。
例如：铜芯泡沫聚烯烃绝缘填充式挡潮层聚乙烯内护套钢带铠装聚乙烯外护套市内通信电缆；阻燃型耐热105℃聚氯乙烯绝缘电线，或称为铜芯耐热105℃聚氯乙烯绝缘阻燃电线。
3.产品名称中在不会发生混淆的前提下可以适当省略或简化。
例如某些产品不允许采用铝线芯的，如矿用电缆、橡胶软线、汽车线、航空导线等，产品名称中可以省去导体材料的名称；又如乙丙橡皮绝缘可以简写成乙丙绝缘等。
4.应该说明，哪些产品称为电线，哪些称为电缆并无严格区别规则，国内外均如此。
一般的习惯是把没有绝缘层的裸电线，或虽有绝缘，但结构简单或产品直径细的，芯数少的称为电线；反之则称为电缆。
但上述区别只是概念性的相对而言，实际上主要是该类产品刚出现时的定名，以后就按“约定成俗”的习惯沿用。
例如橡皮、塑料绝缘电线，大量应用是6mm2及以下的小线，但规格中也有240、300、400mm2甚至达800mm2的大截面电线，但仍统称“电线”。
又如电视机的引入线是外径只有6mm2左右的单根（内外导体呈同轴形状）线，都称为“小同轴电缆”。
二.电线电缆产品的型号由于产品的名称很长，表达麻烦，因此制定了型号来简便地表达；几乎所有工业产品都是这样。
热电偶选型参考
热电偶型号命名方法■装配热电偶型号命名方法：WRN2-231 G型号示例■ 铠装热电偶型号命名方法：WZPK2-236G型号示例■ 防爆热电偶型号命名方法：结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。
目前使用不多。
2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
补偿导线区别
普通级
精密级
一般用
G
B
A
黑色
灰色
耐热用
H
B
A
黑色
黄色
红
绿
KCA
K
镍铬-镍硅
KPCA（铁）
KNCA（铜镍2）
红
蓝
KCB
KPCB（铜）
KNCB（铜镍4）
红
蓝
KX
KPX（镍铬10）
KNX（镍硅3）
红
黑
NC
N
镍铬硅-镍硅
NPC(铁)
NNC（铜镍18）
红
灰
NX
NPX(镍硅14硅)
NNX（镍硅4）
红
灰
EX
E
镍铬-铜镍
EPX(镍硅10)
ENX(铜镍45)
红
棕
JX
J

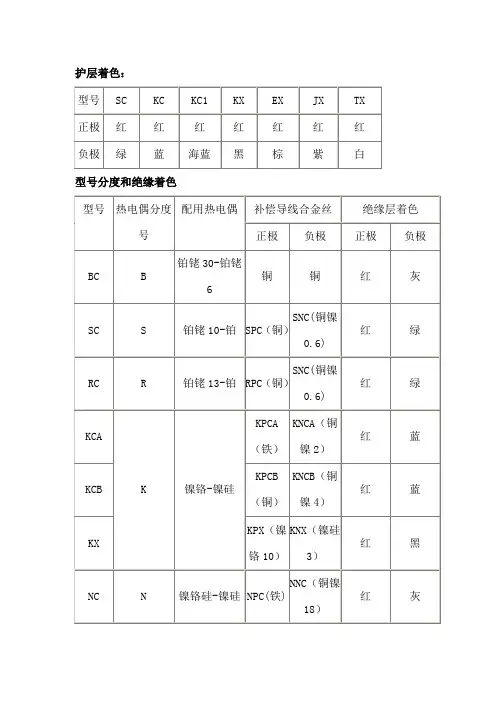

型号sckckc1kxexjxtx正极红红红红红红红负极绿蓝海蓝黑棕紫白型号分度和绝缘着色型号热电偶分度号配用热电偶补偿导线合金丝绝缘层着色正极负极正极负极bcb铂铑30铂铑6铜铜红灰scs铂铑10铂spc铜snc铜镍06红绿rcr铂铑13铂rpc铜snc铜镍06红绿kcak镍铬镍硅kpca铁knca铜镍2红蓝kcbkpcb铜kncb铜镍4红蓝kxkpx镍铬10knx镍硅3红黑ncn镍铬硅镍硅npc铁nnc铜镍18红灰nxnpx镍硅14硅nnx镍硅4红灰exe镍铬铜镍epx镍硅10enx铜镍45红棕jxj铁铜镍jpx铁jnx铜镍45红紫txt铜铜镍tpx铜tnx铜镍45红白wc325wra3wra25钨铼钨铼25wpc325wnc325红黄wc526wra5wra26钨铼5钨铼26wpc526wnc526红橙使用分类及护层颜色使用分类精度等级及标志护层着色普通级精密级普通级精密级一般用gba黑色灰色耐热用hba黑色黄色
补偿导线
补偿导线补偿导线是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
补偿导线分为延长性与补偿型。
补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍补偿电缆型号名称KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆注：1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FF EX-FPF等。
补偿电缆类型
补偿电缆具有很多种型号，具体选用要根据具体使用情况来定。
那么具体有哪些型号？哪家生产的补偿电缆值得信赖？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
补偿电缆的型号一共有二十一种，具体如下：1、KX-GA-VVP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K 分度号热电偶用补偿电缆2、KX-GA-VVRP：聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆3、KX-GA-VPVP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆4、KX-GA-VPVRP：聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆5、KX-GA-YJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆7、KX-GA-YJVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆8、KX-GA-YJPVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆9、KX-GAYJPVRP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆10、KX-HA-FFP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆11、KX-HA-FFRP：氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆12、KX-HA-FPFP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆13、KX-HA-FPFRP：氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆14、KX-HA-FVP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆15、KX-HA-FVRP：氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆16、KX-HA-FPVP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆17、KX-HA-FPVRP：氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆18、KX-HA-FGP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆19:、KX-HA-FGRP：氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆20、KX-HA-FPGP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆21、KX-HA-FPGRP：氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
补偿导线型号颜色对照
红
棕
JX
Ｊ(铁-铜镍)
JPX(铁)
JNX(铜镍)
红
紫
TX
Ｔ(铜-铜镍)
TPX(铜)
TNX(铜镍)
红
白
绝缘层着补偿导线型号配用热电偶的分度号正极负极snc铜scs铂铑10铂spc铜镍nnc铜ncn镍铬硅镍硅npc铁镍knc铜镍kpx镍kxk镍铬镍硅铬epx镍exe镍铬铜镍铬镍jnx铜jxj铁铜镍jpx铁镍tnx铜txt铜铜镍tpx铜镍红白红紫knx镍硅enx铜红棕红黑红黄红绿正极负极补偿导线合金丝色kck铜康铜kpc铜红蓝
补偿导线型号
配用热电偶的分度号
补偿导线合金丝
绝缘层着色
正 极
负 极
正极
负极
SC
Ｓ(铂铑10-铂)
SPC(铜)
SNC(铜镍)
红
绿
NC
Ｎ(镍铬硅-镍硅)
NPC(铁)
NNC(铜镍)
红
黄
KC
Ｋ(铜-康铜)
KPC(铜)
KNC(铜镍)
红
蓝
KXＫ(镍铬-镍硅)KX(镍铬)KNX(镍硅)
红
黑
EX
Ｅ(镍铬-铜镍)
EPX(镍铬)
补偿导线型号及型号含义说明
补偿导线型号及型号含义说明-安徽天康集团
提供商：安徽天康（集团）股份有限公司
热电偶用补偿导线
在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。
其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
□主要技术指标
阻1mm2
线芯标称截面
积mm2
0.50，1.0，1.5，2.5
线芯股数
（多股用R表
示）
1，7，19
绝缘层、护层材料和使用温度G （一
般用）
V.V，-20～70℃和-20～100℃；
H （耐
热用）
B.B，-40～180℃和-25～200℃
F.B，-40～180℃和-25～200℃
□ 补偿导线的结构特征及使用温度
绝缘层及护套
使用温度
材料符号
聚氯乙烯V -20～100℃
无碱玻璃丝 B -25～200℃
聚四氟乙烯 F -25～200℃
结构示意
护套绝缘层合金丝护套屏蔽层绝缘层合金丝
有0人推荐
阅读(58)| 评论(1)| 引用(0) |举报。
补偿电缆选型样本
补偿电缆选型样本补偿电缆选型样本补偿电缆 Compensational Cable热电偶用补偿导线、补偿导向与补偿电缆是在一定温度范围内具（包括常温）有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
Compensational Wire & Cable for ThermocoupleCompensational wire & cable are cables & wires with one pair or multi-pair and insulated layer with the same Pyro-EMF value of matched thermocouple within certain temperature. They are used to connect thermocouple and measuring devices to compensate the error resulting from temperature change on connection part. They are divided into two type including extension type and compensational type.一、生产执行标准GB/T4989-94及JB/T7495-94Executive standard: GB/T4989-94 & JB/T7495-94 Working ConditionWire & cable with fluoroplastic insulation and sheath: -60℃ for fixed installation, -20℃ for non-fixed installation Wire & cable with PVC insulation and sheath: -40℃ for fixed installation, -15℃ for non-fixed installation 3、允许弯曲半径： a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍； b)其它结构的补偿电缆，应不小于电缆外径的10倍。
补偿导线型号颜色对照
配用热电偶的分度号
补偿导线合金丝
绝缘层着色
正 极
负 极
正极
负极
SC
Ｓ(铂铑10-铂)
SPC(铜)C
Ｎ(镍铬硅-镍硅)
NPC(铁)
NNC(铜镍)
红
黄
KC
Ｋ(铜-康铜)
KPC(铜)
KNC(铜镍)
红
蓝
KX
Ｋ(镍铬-镍硅)
KPX(镍铬)
KNX(镍硅)
红
黑
EX
Ｅ(镍铬-铜镍)
EPX(镍铬)
ENX(铜镍)
红
棕
JX
Ｊ(铁-铜镍)
JPX(铁)
JNX(铜镍)
红
紫
TX
Ｔ(铜-铜镍)
TPX(铜)
TNX(铜镍)
红
白
补偿导线型号配用热电偶的分度号补偿导线合金丝绝缘层着色正极负极正极负极scs铂铑10铂spc铜snc铜镍红绿ncn镍铬硅镍硅npc铁nnc铜镍红黄kck铜康铜kpc铜knc铜镍红蓝kxk镍铬镍硅kpx镍铬knx镍硅红黑exe镍铬铜镍epx镍铬enx铜镍红棕jxj铁铜镍jpx铁jnx铜镍红紫txt铜铜镍tpx铜tnx铜镍红白
耐高温补偿导线 规格
补偿导线中，“X”—代表延长型补偿导线；“C”—代表补偿型电缆；延长型材质与热电偶一致，补偿效果优于补偿型。
一般工厂常用KX 型把热电偶的冷端延伸至控制室内（此时零端温度易实现控制参考），就只把热电偶的冷端迁移到一个温度相对稳定的场所，没有补偿的作用；根据所用材料，补偿导线分为补偿型导线（C ）与延伸型导线（X ）两类。
一般补偿型补偿导线材料与热电极材料不同，因此常用于贵金属热电偶，它只能在一定的温度范围内与热电偶的热电特性一致。
延伸型补偿导线是采用与热电极相同的材料制成，适用于廉价金属热电偶；应该注意，无论是补偿型还是延伸型的，补偿导线本身并不能补偿热电偶冷端温度的变化，只是起到了热电偶冷端的延伸作用，改变热电偶的冷端位置，以便于采用其他补偿方法。
另外，即使在规定使用温度范围内，由于补偿导线热电特性不可能与热电偶完全相同，因而仍存在一定的误差。
▲执行标准：GB/T4989/94等效采用IEC584.3▲用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。
其用于测温仪器冷端和测温仪器之间的连接。
耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。
使用温度在-60～205℃，属国际先进水平。
▲使用特性：补偿电缆使用特性类型最小弯曲半径最低温度最高温度无铠装有铠装固定敷设非固定敷设一般型型号中有“105"型号中有“90"高温型电缆外径6倍电缆外径10倍电缆外径12倍≥-40℃≥-60℃≥-15℃≥-20℃≤70℃≤105℃≤90℃≤250℃▲产品代号及含义：。
补偿导线
详细介绍：1 结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X"附在热电偶分度号之后表示，例如“KX"表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C"附在热电偶分度号之后表示，例如“KC"。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA"、“KCB"。
目前使用不多。
2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料(PVC)；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
绝缘子型号
绝缘子型号的含义-绝缘子型号的含义理资绝缘颜色标志表型号SC KC KC1 KX EX JK TX正极红红红红红红红负极绿蓝湖蓝黑棕紫白补偿导线型号、代号及命名法表型号规格代号含义辅助代号附加代号SC 配用铂铑10-铂热电偶的补偿型补偿导线KX 配用镍铬-镍硅热电偶的延伸型补偿导线KC 配用镍铬-镍硅热电偶的补偿型补偿导线EX 配用镍铬铜镍热电偶的延伸型补偿导线JX 配用铁-铜镍热电偶的延伸型补偿导线TX 配用铜-铜镍热电偶的延伸型补偿导线-G 一般用-H 耐热用A 精密级B 普通级-V 聚氯乙烯-F 聚四氟乙烯-B 玻璃丝R 多股线芯（单股线芯省略）P 屏蔽0.5 线芯标称截面0.5mm21.0 线芯标称截面1.0mm21.5 线芯标称截面1.5mm22.5 线芯标称截面2.5mm2表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85理资本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义口口口口口ia配用热电偶型号(二个字母表示) 使用分类和允差等级、GA一般用精密级，GB一般用普通级线芯股数、多股用R表示，单股可省略线芯截面，mm2 本安用线芯绝缘层、护层着色表补偿导线型号配用热电偶补偿导线合金丝绝缘层着色护层着色正极负极正极负极SC 铂铑10-铂SPC（铜）SNC（铜镍）红绿蓝KC 镍铬-镍硅KPC（铜）KNC（康铜）红蓝蓝KX 镍铬-镍硅KPX（镍铬）KNX（镍硅）红黑蓝EX 镍铬-铜镍EPX（镍铬）ENX（铜镍）红棕蓝JX 铁-铜镍JPX（铁）JNX（铜镍）红紫蓝TX 铁-铜镍TPX（铜）TNX（铜镍）红白蓝注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义口口口口口口产品型式结构特征：普通型不表示设计顺序号额定电压KV L-瓷件与钢脚采用螺纹连接。
补偿导线参数
产品名称:热电偶用补偿导线
产品特点:
热电偶用补偿导线
概述：
热电偶用补偿导线的作用是来延伸热电极即移动热电偶冷端,与显示仪表连接构成测温系统。
本产品等效采用:IEC584-3《热电偶第三部分—补偿导线》国际标准，产品质量优于
B4989—85《热电偶用补偿导线》国家标准。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60～205～260℃，属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部。
型号及名称：
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
热电偶用补偿导线及补偿电缆适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
【关闭】。
热电阻型号命名方法
型号
分度号 测温范围℃
热响应时间
规格
d
L¡Ál
WZP-620 WZP2-620
＜90S
WZP-620A WZP2-620A WZP-630 WZP2-630 WZP-630Ａ WZP2-630Ａ WZC-620
Pt100
-200¡ª +500
＜24S ＜45S ＜24S ＜120S
￠15
300¡Á150 350¡Á200 400¡Á250 450¡Á300 500¡Á350 550¡Á400 650¡Á500
连接尺寸
Ｍ20¡Á1.5
NPT1/2
Ｍ20¡Á1.5
NPT1/2 Ｍ20¡Á1.5 NPT1/2 Ｍ20¡Á1.5 NPT1/2
规格
d
L
￠3
245
￠4
270
￠5
295
￠6
345
￠8
395
445
545
645
￠5
745
￠6
899
￠8
1149
1、型号 72、72A 为防喷式，防护等级 IP65；型号 73、73A 为防水式，防护等级 IP55； 2、如无特殊之约定， L 仅为参考尺寸，热电阻插入深度应为热安装套管 U 尺寸。 ¡ö 固定螺纹管接头式热电阻
￠16
WZC-430
＜120S
WZC-430G
＜40S
WZC-421
＜120S
WZC-421G WZC-431
＜40S ＜120S
￠12
WZC-431G
＜40S
1、型号 420、421 为防喷式，防护等级 IP65；型号 430、431 为防水式，防护等级 IP55；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补偿导线作用是什么？产品型号表示方法和选型注意？它主要应用于哪些场所和什么样的仪表配套使用？是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线主要应用于各种测温系统和装置，已被广泛用于石油、化工、冶金、电力等部门。
产品执行标准：GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)。
绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度—60—205—260℃，属于当代国际先进水平。
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
要了解热电偶的温度补偿问题，就要从热电偶的原理作手，现只谈谈与之相关的热电偶闭合回路的总热电势和中间温度定则。
前者说明了:对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成测量端温度的单值函数。
即一定的热电势对应着一定的温度，而热电偶的分度表中，参比端温度均为0度。
但在应用现场，参比端温度千差万别，不可能都恒定在0度，这就会产生测量误差，这就是热电偶要进行温度补偿的原因。
在实际应用中常把热电偶的参比端称为冷端。
补偿导线型号命名方法：
文章来源：。
