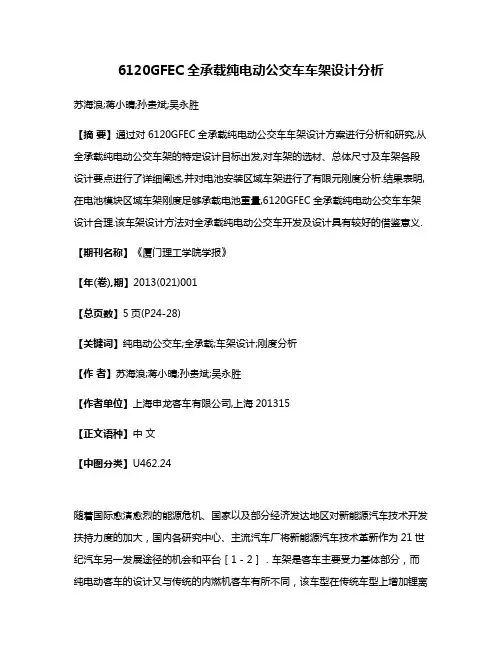

6120GFEC全承载纯电动公交车车架设计分析
6120GFEC全承载纯电动公交车车架设计分析苏海浪;蒋小晴;孙贵斌;吴永胜【摘要】通过对6120GFEC全承载纯电动公交车车架设计方案进行分析和研究,从全承载纯电动公交车架的特定设计目标出发,对车架的选材、总体尺寸及车架各段设计要点进行了详细阐述,并对电池安装区域车架进行了有限元刚度分析.结果表明,在电池模块区域车架刚度足够承载电池重量,6120GFEC全承载纯电动公交车车架设计合理.该车架设计方法对全承载纯电动公交车开发及设计具有较好的借鉴意义.【期刊名称】《厦门理工学院学报》【年(卷),期】2013(021)001【总页数】5页(P24-28)【关键词】纯电动公交车;全承载;车架设计;刚度分析【作者】苏海浪;蒋小晴;孙贵斌;吴永胜【作者单位】上海申龙客车有限公司,上海201315【正文语种】中文【中图分类】U462.24随着国际愈演愈烈的能源危机、国家以及部分经济发达地区对新能源汽车技术开发扶持力度的加大,国内各研究中心、主流汽车厂将新能源汽车技术革新作为21世纪汽车另一发展途径的机会和平台[1-2].车架是客车主要受力基体部分,而纯电动客车的设计又与传统的内燃机客车有所不同,该车型在传统车型上增加锂离子电池、超级电容以及控制模块的布置,因此必须保证车架具有足够的强度和刚度来承受整车的载荷和部件的冲击,因而如何通过设计来避免电池模块的分布引起局部乃至整车刚度的变化,导致整车骨架刚度的下降就具有相当重要的意义,其同时增大了车架的设计难度[3-4].本文以6120GFEC全承载纯电动公交车架的特定设计目标出发,结合以往相似车型车架设计经验、对车架的选材、总体尺寸及车架各段设计要点进行了详细阐述,并对电池安装区域车架进行了有限元刚度分析.1 6120GFEC全承载电动公交车1.1 客车参数结构6120GFEC全承载电动公交车主要配置参数如表1所示.表1 车型主要配置参数Tab.1 Main configurable parameters of bus[收稿日期]2012-10-29 [修回日期]2012-11-27[基金项目]厦门理工学院产品开发项目 (CP2012002)[作者简介]苏海浪 (1983-),男,工程师,研究方向为客车底盘总布置及车架结构设计.E-mail:*****************配置参数值总长/总宽/总高/mm 12 000/2 550/3 210总质量/整备质量/kg 18 000/14 500轴距/mm 6 300最高车速/km·h-1 70一级踏步高度/mm 360最小离地间隙/mm 180前后桥前桥6.5T后桥13T,盘式,带ABS,自动调整臂悬架型式空气悬架,前2后4气囊,ECAS电子控制悬挂系统驱动电机 YQSL250L1-4变频调速异步电动机动力电池组磷酸铁锂离子蓄电池+超级电容6120GFEC全承载电动公交车由现代汽车设计与制造工程研究中心与企业合作开发,该车搭载锂离子电池、超级电容,续驶里程可达到200 km,最高车速大于70 km/h,可以满足大中型城市市区以及短距离城郊运输工作,同时实现了真正的零排放,减少了内燃机尾气对城市环境的污染.1.2 车架总体尺寸车架在长度上是根据整车设计长度、前后围造型设定保险杠的位置最终确定,宽度尺寸上除了传统上考虑整车以及前后轮胎最大外宽外,还需要注意驱动系统锂离子电池的布置影响,另外,车架的高度需要着重考虑后桥驱动模块区域电池布置后整个车架的受力情况.结合以上情况,本车型车架设计最终确定外形尺寸 (长度×宽度×高度)为11 435 mm×2 408 mm×902 m m.车架总成示意图如图1所示.图1 车架总成示意图Fig.1 Whole bus frame1.3 车架材料车架主要型材采用冷拔成型无缝钢管 (材质:16Mn),与车身侧围、顶盖形成立体闭环结构;动力驱动系统、悬挂系统、转向系统等关键区域连接支架采用Q345A;局部区域加强连接支架采用普通碳素Q235A.车架主体结构方管之间连接采用CO2气体保护焊,可以有效避免螺栓、铆钉等紧固件安装过程中扭力不足等因素引起的横向切应力断裂,增加整车骨架以及格栅处的刚度和强度,同时整车通过焊接方式形成的网状结构有利于分散多工况下来自地面引起的整车不平衡量.2 车架结构设计方案2.1 前段驾驶区域前段驾驶区载荷相对较小,主要考虑频繁上下客引起的不定载荷变化,主纵梁、横梁搭接采用上下两层结构有利于区域整体的刚度.转向系方向机安装支架、电动转向油泵局部区域、储气筒安装支架强度验算,可以根据经验采用小连接支架进行局部位置的加强,避免应力的过度集中.前段驾驶区设计如图2所示.2.2 前桥中心区域图2 前段驾驶区示意图Fig.2 Front of frame从提高操纵稳定性的角度出发,增加前悬挂的整体刚度,有利于整车不足转向,所以前桥配置横向稳定杆,避免前桥刚度过低引起整车转向过多.前轮前格栅需要注意避免空气悬挂四连杆机构行驶在不同工况,尤其是车辆紧急制动时对该截面形成过大的冲击力,引起方管强度局部早期失效,因此推力杆连接处须进行局部强度的处理,在推力杆支座连接处采用传统焊接封板支架方式进行加强.前桥弓形梁结构的设计是出于车身座椅布置的考虑,也保证了前桥上下跳动过程中气囊以及减震器对车架的垂直载荷.前桥中心区域设计形式如图3所示.图3 前桥中心区域示意图Fig.3 Front axle of frame图4 中段区域示意图Fig.4 Middle of frame2.3 中段区域该车型中段区域两侧增加锂离子电池组模块的布置,增重大约2 000 kg,重点需要考虑电池模块布置对整车载荷分布、前后桥对接处应力集中区以及各个电池安装模块固定点焊接应力的影响.中段区域设计如图4所示.为了提高区域承载能力的安全系数,采取了以下几点加强措施:1)主纵梁、横梁采用上下两层方管,两侧均形成双层搭接结构,同时提高纵梁、横梁分布的密度系数,增加了整个中段断面横截高度和翼面尺寸,提高中段区域的整体刚度.2)主梁上下两层均焊接加强斜撑,增加了中段的抗弯曲及抗扭曲强度,提高抗击侧围的冲击载荷.3)在主纵梁与外伸梁搭接处底部增加八角板连接支架,采取塞焊加工工艺,这样在分散区域载荷的同时减少搭接处应力过度集中的产生.电池模块的承载主要通过方管搭接方式来承载其垂直载荷,这样一方面有利于生产加工的进行,另一方面可以有效避免焊接的变形,为整个安装尺寸链的控制提供可靠保证,同时也为后面工序电池模块的安装以及车辆实际运行中的更换提供便利性.除此之外,电池模块的侧置需要注意尽量避免形成悬臂梁结构,以免车辆在颠簸的复杂路况、急刹车等情况下,电池模块对主梁搭接处焊缝造成早期失效,所以电池安装模块要求与侧围裙边骨架形成封闭式结构.基于上述考虑,为了对该局部区域受力情况有一个详细的了解,从车辆使用可靠性的考度出发,对该中段区域采取CAE有限元分析,可以在车辆实际运营之前对中段的受力情况提供一个可靠的依据.2.4 后桥中心区域图5 后桥中心区域示意图Fig.5 Rear axle of frame后桥区域主要承受来自悬挂系统对车架的垂直载荷、以及在极限工况下,悬挂导向机构对后轮前格栅的纵向、横向载荷,同时需要注意关键区域焊缝由于疲劳损伤引起的早期开裂.后桥区域结构采用大矩形管主纵梁与小方管搭接组焊成的结构,既有利于后桥区域总成的拼焊加工,避免小方管焊缝过多引起的一系列焊接变形,又增加了后桥的整体刚强度.在考虑动力系统传递受力的同时,需要特别注意局部应力增加后的斜对称载荷,同时薄壁支架刚性固定而产生约束扭转时,正应力的增加过大是全承载结构尤其需要特别关注的.后桥中心区域设计形式如图5所示.2.5 驱动动力区域该区域需要考虑1 000 kg锂离子蓄电池布置后区域载荷的变化,包括整个驱动模块、锂离子蓄电池、超级电容等对后桥区域连接处形成悬臂梁后的载荷变化,以及电池模块对区域重心高度变化的影响.在满足整车离去角的情况下,应该尽量降低该区域的高度、左右形成贯通梁结构、上下三层截面外伸梁均与车身侧围连接,最终形成整车闭环式结构,这非常有利于增加整车刚强度以及抗扭曲强度.图6 电池区域车架有限元模型Fig.6 Finite element modelof frame in battery area3 电池模块区域车架有限元建模及刚度分析为了进一步确定电池安装区车架在电池模块重力载荷作用下的结构刚度,本文基于Hyperworks软件建立了电池模块区域车架有限元模型,并进行刚度分析.3.1 有限元模型的建立根据电池模块区域车架的3D几何数模,综合考虑模型的运算时间和模型分析精度的要求进行网格划分,模型使用板壳单元划分网格,基准为10 mm.建立后的模型单元数为126 443个,含三角形单元194个,占单元总数的0.15%.有限元模型单元的材料参数为弹性模量E=210 GPa,泊松比σ=0.3,材料密度为7.9×106 g/m3,模型中的焊点采用RBE2刚性单元模拟,部分缝焊的位置采用节点合并的方法来模拟[5-9].为了模拟电池模块区域车架在重力作用下的变形情况,相关约束及载荷按照如下方式进行设定:在裙边梁及电池安装区域与其它区段车架有连接处约束Z向平动自由度,锂电池总重量约为2 000 kg,故在电池放置区域加载20 000 N的均布载荷.建成后的电池区域车架有限元模型如图6所示.3.2 静载刚度分析电池模块静载下的车架变形及应力分布如图7所示.由图7可以看出,在电池重力作用下,车架最大变形量出现在前区电池前部安装区中心部分,最大位移为0.416 6 mm;应力云图显示应力分布较为合理,车架左右两侧应力分布基本对称,大部分区域应力水平较低,最大应力出现在前后电池分隔梁区域,最大值为49.33 MPa,最大应力值在材料的屈服极限范围内.从分析结果可以看出,电池模块区域车架在电池的重力载荷下,没有出现大的变形和应力集中的情况,车架刚度足够.图7 电池模块静载下的车架变形及应力分布Fig.7 Deformation and stress distribution of frame in battery of frame under static load4 结语通过对6120GFEC车架各个区域主要受力点进行分析说明,结合Pro/E三维软件、CAE有限元力学分析结果可知:在电池模块区域车架刚度足够承载电池质量,6120GFEC全承载纯电动公交车车架设计合理.自2010年车辆投放市场运行以来,根据运行情况反馈,该车型搭载锂离子超级电容纯电动公交车车架结构完全满足日常运行需求,并获得一定的经济效益,对后续公司全承载纯电动公交车开发及设计具有较好的借鉴意义.[参考文献][1]张洪欣.汽车设计[M].2版.北京:机械工业出版社,1999.[2]姚成,朱铭.全承载式客车车身结构设计[J].客车技术与研究,2008,13(2):13-16.[3]吴立军,冯国胜,徐明新.客车车身及车架的静态特性分析[J].现代机械,2003(3):51-52.[4]田芳,王涛,石琴.全承载式客车车身结构有限元分析[J].客车技术与研究,2012,17(1):17-19.[5]范文杰,范子杰,桂良进,等.多工况下客车车架结构多刚度拓扑优化设计研究[J].汽车工程,2008,30(6):531-533[6]马敬杰,陈传信.城市公交客车的发展与研究[J].客车技术与研究,2001,6(2):4-7.[7]梁新化,朱平,林忠钦,等.有限元法与试验法相结合进行客车车架结构分析[J].机械设计与研究,2004,20(6):65-67.[8]曹文刚,李辉,陈维,等.客车车身强度与刚度的有限元分析[J].农业机械学报,2007,38(3):39-42.[9]石琴,张代胜,谷叶水,等.大客车车身骨架结构强度分析及其改进设计[J].汽车工程,2007,29(1):87-92.。
12m纯电动旅游客车总布置设计毕业设计论文(说明书)
毕业设计(论文)本科毕业设计(论文) 题目: 12m纯电动旅游客车总布置设计毕业设计(论文)任务书专业车辆工程班级车辆1001 学生姓名吴祺靖一.设计(论文)题目:12m纯电动旅游客车总布置设计二.设计原始参数:(1)客车总长:12m;(2)续驶里程:≥120km;(3)最高车速:≥90km/h;(4)附件:电空调(28000kcal/h)、辅助转向助力三.设计(论文)要求:(1)完成总布置设计(2)完成若干局部布置设计四.毕业设计(论文)内容:1设计(论文)说明书(根据大纲要求)设计计算说明书1份2设计(论文)图纸(1)总布置图1张以上(2)局部布置图3张以上3其它(1)文献综述1篇,4000字以上(2)外文文献翻译1~2篇,外文印刷字符不低于2万个(3)开题报告1篇,4000字以上五.毕业设计(论文)工作期限:任务书发给日期2013 年11 月22 日设计(论文)工作自2013 年11 月22 日至2014 年 6 月11 日设计(论文)指导教师谢伟东周鸿波学科(方向)负责人宁晓斌12m纯电动旅游客车总布置设计姓名:吴祺靖指导老师:谢伟东/周鸿波浙江工业大学机械工程学院摘要人类的科技在工业化时代以来得到了巨大的发展,自汽车发明以来,汽车就受到了人们的热烈欢迎。
但是随之而来的是空气污染和资源短缺的问题,因此新能源客车应运而生,而纯电动客车作为其中主要的组成部分,已经被各国和各大汽车公司投以巨资研发。
本次设计的主要内容是12m纯电动旅游客车的动力选型和总体布置。
动力选型包括驱动电机与动力电池的选型,以及传动系统参数的确定,总布置包括动力系统的布置,驾驶区和乘客区的布置以及其它系统布置。
对主要参数进行合理的计算,并且借助CAXA和CAD等软件绘制出总布置图及相关的局部安装图。
关键词:纯电动旅游客车,新能源,动力选型,总布置General Arrangement Design of 12 m Pure Electric Tourist BusStudent:Wu qijing Advisor: Xie weidong/Zhou hongboCollege of EngineeringZhejiang University of TechnologyAbstractHuman technology has been developed hugely since the industrial age.Since the invention of vehicle, it was warmly welcomed by people.Buses as one of it also has brought a lot of convenience to human life .But the air pollution and shortage of resources appeared,thus the new energy bus came into being.And the pure electric bus have been researched by many countries and the major car companies with a lot of money as the major part of new energy bus .The main design is power selection and general arrangement of 12 m Pure Electric Tourist Bus.Power selection includes drive motor selection and battery selection, as well as determining of the transmission parameters,general arrangement includes arrangement of power system,driving area and passenger area,and other system.In addition,I calculate the main parameter legitimately and use CAXA and CAD to draw general arrangement and related installation diagram. Keywords:Pure electric tourist bus,New energy,Power selection,General arrangement目录中文摘要.......................................................................................................................................... 英文摘要.......................................................................................................................................... 第一章绪论. (1)1.1 选题的背景与意义 (1)1.2 电动汽车的国内外发展现状 (2)1.3 电动汽车的关键技术 (4)1.3.1 整车技术 (4)1.3.2 电池技术 (4)1.3.3 驱动电机及其控制技术 (4)1.3.4 整车控制技术 (5)1.3.5 电动车充电技术 (5)1.4 纯电动汽车的特点 (5)1.5 本设计主要研究的内容和思路 (5)第二章驱动电机的参数匹配和选型 (6)2.1 整车基本参数的确定 (6)2.2 整车目标性能的确定 (8)2.3 驱动电机参数计算与匹配 (9)2.3.1 电动机额定功率与最大功率的匹配 (9)2.3.2 电动机额定转速与最大转速的选择 (11)2.3.3 电动机额定转矩与最大转矩的计算 (11)2.4 驱动电机的选择 (12)第三章传动系统参数的确定 (17)3.1 传动系最小传动比的选择 (17)3.2 传动系最大传动比的选择 (17)3.3 确定各档传动比 (18)第四章动力电池选型与参数匹配 (19)4.1 纯电动汽车对动力电池的要求 (19)4.2 动力电池的发展历史 (19)4.3 动力电池类型的选择 (20)4.4 本设计选取的电池的基本参数 (23)4.5 电池组电压的选择 (25)4.6 电池组能量的确定 (25)第五章总体布置设计 (26)5.1 外形设计 (27)5.2 整车主要技术参数 (27)5.3 动力系统构成 (28)5.4 动力电池组布置 (29)5.5 其他总成布置 (30)5.5.1 驾驶区和乘客区的布置 (30)5.5.2 空调系统和逃生窗的布置 (31)5.5.3 主控器和变频器等布置 (31)第六章全文总结与展望 (34)6.1 论文总结 (34)6.2 工作展望 (34)参考文献 (35)致谢 (36)毕业设计(论文)第一章绪论1.1 选题的背景与意义随着世界人口和经济的增长,人类对能源的需求量越来越大。
燃料电池汽车整体布置
燃料电车客车总体布置
燃料电池动力总成包括: 氢气罐总成、蓄电池总成、燃料 电池堆总成、动力输出系统总成等。其中, 储氢罐一般放 置于底盘的中部, 或后排座椅的下方空间(传统内燃机轿车 的油箱位置) , 将氢气罐分散存储。除了燃料电池动力总 成外, 对汽车制动总成、前后悬架总成及轮胎等方面也应 作相应的调整和测试。特别是随着轮毂电机技术的发展, 使燃料电池汽车在电动机的放置有了新的选择, 增大了汽 车内部空间。而各电动轮的驱动力也可直接控制, 提高恶 劣路面条件下汽车的行使性能。底盘布置应把绝大多数 的负载均匀分配在底盘的前后端, 降低车辆的总体重心,使 轿车具有良好的操控性能, 并改善车辆的整体安全性
• 1车载供氢系统。为整车提供燃油储备,氢气通过高压注到氢气 瓶中并通过管路输送到燃料电池系统中。按照续驶里程要求, 动力系统采用7个氢瓶,布置在车顶前部。 • 2燃料电池系统。系统将氢气和氧气反应产生电能,为整车提供 主要动力来源。燃料电池系统主要包括燃料电池系统、空气供 应系统、氢气供应系统、燃料电池冷却循环系统、控制系统等。 燃料电池系统需满足工作环境温度-10~42℃、绝缘≥60kΩ、耐久 性指标4000 h、氢气利用率95%等技术要求。动力系统中两个燃 料电池堆布置在车身后部。 • 3 动力电池系统。动力电池系统由多个动力电池单体、动力电 池箱组、电池管理系统、高压电安全系统、热管理系统等组成。 能为整车提供辅助能源,并可在紧急情况下为整车提供动力。 动力系统中动力电池布置在前轮后部的舱门内。 • 4电驱动系统。电驱动系统将电能转化为机械能,并对转矩、转 速进行一定的控制,使输出满足车辆驱动的要求。动力系统中 采用单电机驱动的结构方式。 • 整车控制系统。对整车功率、能量管理等进行检测、诊断、控 制。

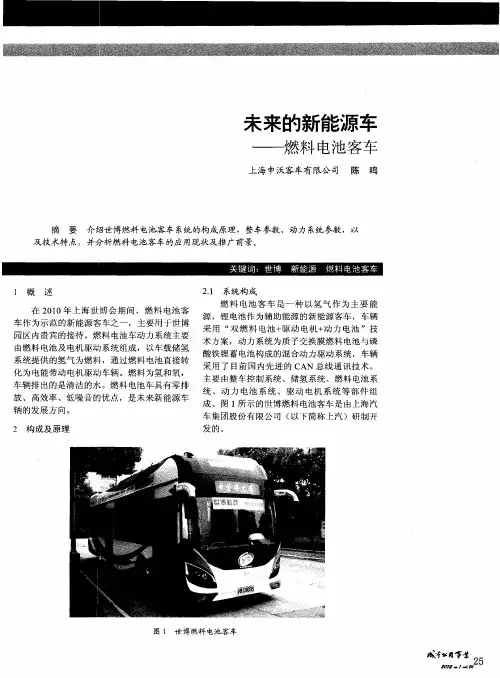

未来的新能源车——燃料电池客车
燃 料 电池 客 车是 一种 以氢气 作 为主 要 能
源 ,锂 电池作 为辅助 能源 的新能源 客车,车辆 采用 “ 双燃料 电池+ 动 电机+ 力 电池 ”技 驱 动
术方案 ,动力系统为质子交换膜燃料 电池 与磷 酸铁锂蓄 电池构成 的混合动 力驱动 系统,车辆 系统提供 的氢气为燃料 ,通 过燃料 电池直接转 采用 了 目前 国 内先进 的 C N总 线通讯技术 。 A 化为 电能带动 电机驱动车辆 。燃料 为氢和氧 , 主要 由整车控制系统 、储氢系统 、燃料 电池系 车辆 排 出的是清洁 的水 。燃料 电池 车具有 零排 统 、动 力 电池 系统 、驱 动 电机 系统 等部 件组 放 、高效率、低噪音 的优 点,是未 来新能源车 成 。图 1 所示 的世博燃料 电池客车 是 由上海汽 辆 的发展方 向。 车集 团股份有 限公 司 ( 以下简称上汽 )研制 开 2 构 成 及 原 理 发的 。
图 1 世 博燃料 电池客车
公用
2 5
∞ | ∞ 2 t_t 铭
科技 园地
囊
22 系统原 理 .
氢离 子 ( 子)可 穿过质子交换膜 ( 质 即固体 电
燃料 电池是把燃料 中的化学 能直接 转化为 解 质 ) ,在 正极 与氧 原子 和 电子 重 新结 合 为 电能的能量转化装置 ,它从外表 上看有 正负极 水 。 由于氧 可 以从空气中获得 ,只要不 断地给 和 电解质等 ,像一个蓄 电池 ,但 实质上它不能 负极 供 应 氢 ,并 及 时 把 水 ( 汽 ) 带走 ,燃 料 蒸 “ 电”而 是一个 “ 储 发电厂 ”。燃料 电池车采 电池 就可 以不断地提供 电能。 用质子交换膜燃料 电池,其工作原理是 :将氢 针对 世博用 车 ,按不 同燃 料 电池 电堆 , 气送 到负极 ,经过 催化剂 ( )的作用 ,氢原 上 汽 开 发 了 3 车 型 , 即 S B6 9 C、 铂 种 W 1 F 2
燃料电池轿车总布置设计研究
燃料电池轿车总布置设计研究燃料电池轿车总布置设计研究1、引⾔随着⼈类社会的⼯业化进展,能源⼤量消耗及环境污染问题随之产⽣。
尤其对于汽车⼯业来说,节能与环保已经成为当今发展的主题。
作为新能源汽车中的⼀种,零排放的燃料电池汽车已引起各⼤跨国公司的⼴泛关注。
⽬前我国的燃料电池汽车在整车集成⽅⾯与国外还存在着⼀定的差距。
2、燃料电池动⼒系统构成特点燃料电池汽车动⼒驱动系统采⽤燃料电池动⼒系统,取消传统的内燃机及驱动系统。
燃料电池动⼒系统主要由动⼒系统(燃料电池堆、动⼒蓄电池)、辅助系统(空⽓系统、氢⽓系统、⽔系统)、控制系统构成。
主要包含如驱动电机、电堆、动⼒蓄电池、增湿器、空⽓压缩机、氢瓶、氢辅、空滤、控制单元等关键零部件。
图1为燃料电池动⼒系统⼯作运⾏图。
3、某品牌燃料电池动⼒轿车动⼒系统总布置问题分析⽬前国内燃料电池动⼒系统其零部件产品图⼀燃料电池动⼒系统⼯作运⾏图⼀致性、通⽤性、可靠性、集成度等⽅⾯与传统轿车相⽐还存在着若⼲影响整车基本参数的问题。
3·1国内外燃料电池汽车动⼒系统布置介绍世界各国燃料电池动⼒系统发展的⽔平存在着很⼤的差异。
如通⽤公司的燃料电池动⼒系统的集成度就较⾼。
其在VOLT车上的应⽤基本上可达到商业化运⾏程度。
⽬前国内的燃料电池动⼒系统集成度不⾼,系统零部件较分散。
因此其布置特点是分散式布置。
表1介绍了国外品牌⼏种燃料电池轿车动⼒系统的布置⽅式。
3·2某品牌燃料电池轿车动⼒系统总布置设计鉴于该动⼒系统的特点,某品牌燃料电池轿车采⽤分散布置的⽅式,储氢系统布置在后备舱,动⼒蓄电池布置在后座椅下⽅,辅助及驱动系统布置在前舱及中央通道处。
(见图2)图⼆关键部位系统分布3.3载荷分布计算整车质量参数的计算可以根据原车整车的参数及燃料电池动⼒系统总成的参数,减除燃料电池车没有采⽤的主要总成或零部件。
先计算各个部分的参数,由动⼒系统总成质量坐标参数计算所得,再利⽤⼒学原理进⾏质⼼、质量等的计算。
SWB6129FC燃料电池电动客车总体设计
S 景 下 研
发 的。
团内现有 车型 的平 台与零部件 ,提 高研 发 和试制 及生 产效率 ,降低成本 。
2 主 要 技 术 方 案
客及使用维修人员 的安全为设计最高原则 。
2 “ 品 、高质”原则 :优先 采用成熟 技术 、成 ) 精
熟 产 品 及 高 品 质 配 件 ,确 保 整 车 的可 靠 性 ,并 对 各 系
整车整备质量 / 最大总质量 /g k 乘员座位数 / 最大乘员数 / 人
最 高 车 速 /m/ k h
O v r l D e i n o W B61 9 e a l sg fS 2 FC Fue l Elc rcBu lCel e t i s
S EN H Hai —ya JI G — ei n. AN Ji w
( mme ca e il c n c n e f A C Mo o .L d S n h i 2 0 3 , i ) Co r il hceTe h ia Ce tro I t rCo, t , ha g a 0 4 8 Chna V l S
摘
要: 简要 介 绍 S 6 2 F WB 19 C燃料 电池 电动客 车的造型 、技 术参 数 、整 车配置 等设计 方案 ,提 出燃料
电池客车在 电安全和 氢安 全方面的控制策略 。
关 键 词 : 料 电池 ; 电动 客 车 ;动 力 系统 ;设 计 ;策 略 燃 中 图分 类 号 : 6 . ; 6 . U497 U4 22 2 文献 标 志 码 : B 文 章 编 号 :0 6 3 3 (0 )2 0 3 — 3 10 — 3 12 1 0 — 03 0 1
燃料电池电动汽车的基本组成和结构讲述课件
加氢站等基础设施的建设目前还相对滞后,无法满足大规模推广燃料电池电动汽车的需求 。如何快速、有效地建设氢能供应基础设施是燃料电池电动汽车发展面临的又一挑战。
THANKS
感谢观看
市场前景
随着环保意识的增强和新能源汽车市 场的不断扩大,燃料电池电动汽车有 望在未来成为重要的交通出行方式。
燃料电池电动汽车的基本组
02
成
燃料电池系统
燃料电池堆
发生电化学反应产生电流的核心部件。
氧化剂供应系统
将氧气(通常来自空气)输送到燃料电池 堆的部件。
燃料供应系统
将氢气从储存装置输送到燃料电池堆的部 件。
面临的挑战
成本问题
目前,燃料电池的生产成本以及燃料电池电动汽车的售价都相对较高,限制了其大规模推 广。如何降低生产成本和售价是燃料电池电动汽车普及面临的重要挑战。
技术问题
虽然燃料电池技术已经取得了显著进步,但在性能、寿命和安全性等方面仍存在诸多挑战 。需要进一步提高燃料电池的性能和稳定性,以满足汽车行驶的需求。
燃料电池电动汽车的发展现状
技术进步
随着燃料电池技术的不断发展,燃料 电池电动汽车的性能和成本效益逐渐 提升,为大规模商业化应用奠定了基
础。
产业合作
汽车制造商、能源公司、科研机构等 多方合作,共同推动燃料电池电动汽
车技术的进步和应用拓展。
政府支持
各国政府纷纷出台政策扶持燃料电池 电动汽车产业发展,推动基础设施建 设和技术研发。
车身结构
轻量化设计
燃料电池电动汽车的车身结构通常采用轻量化材料,如 高强度钢、铝合金和碳纤维等,以降低整车质量,提高 能源利用效率。
空间布局
由于燃料电池系统的特殊性质,车身结构需要为燃料电 池堆、储氢罐等关键部件提供合适的空间和保护,确保 安全性和稳定性。
城市纯电动中型客车的总体设计-任务书
资料收集,整理,完成开题报告第1~2周
论文的撰写,完成中期检查第3~9周
毕业论文提交第9~13周
毕业论文修改完善第13~16周
毕业论文答辩第17周
五、主要参考资料
1 万沛霖主编.电动汽车的关键技术[M].北京:北京理工大学出版社
2 陈全世,朱家琏,田光宇.先进电动汽车技术[M].北京:化学工业出版社
3 李春卉.电动汽车的发展现状及趋势研究[J].汽车工业研究,2005
六、备注
指导教师签字:
年 月 日
教研室主任签字:
年 月 日
本研究主要对电动汽车进行了总体设计研究,其中包括:分析部分电动机的优缺点,选择电动机作,对电动汽车的动力性进行分析,通过最高车速、最大爬坡度和加速时间校核电动机性能的研究,积累电动客车相关方面的技术,同时,通过电动汽车电动机及传动系统的结构和布置方案,设计蓄电池组的布置位置和安放结构,熟练应用CAD等绘图软件,并具有一定的实验技能和生产实践知识。
2研究电动客车的控制策略,并设计蓄电池管理系统
3研究纯电动汽车能量回收原理,设计再生制动系统的结构
4设计电动客车电机与传动系统机构布置、蓄电池组的布置、安装设计及电动汽车总体布置图
三、设计(论文)完成后应提交的成果
论文一份(2万字以上),论文内容符合要求。
1设计再生制动系统结构原理图
2设计电动客车总体布置图
二、设计(论文)内容、技术要求(研究方法)
主要内容:
1 研究电动汽车电动机的特点,并分析电动客车的动力性
2 研究电动客车的控制策略
3 分析电动汽车蓄电池性能特点及存在问题,设计蓄电池管理系统
4 研究纯电动汽车能量回收原理,设计再生制动系统的结构
SWB6106EV8纯电动客车总体设计与分析
整车前 后 围及侧 围、 顶盖 曲线 为小 曲率 、 大半径 , 侧
围为样条曲线 , 顶盖与侧 围及前后 围与侧 围的过渡采用
小 圆角 过渡 , 侧 围裙边 门采用橡胶 铰链 , 使 整车外 形显
得平整统一 。
前大灯为整体式异型灯具 , 与保 险杠 及整个前 围连 为一体 , 成为连续光滑曲面。 前风挡采用大 幅全景玻璃 ,
a n d c o n t r o l s t r a t e g y f o r p u r e e l e c t r i c b u s e s .
Ke y wo r d s : p u r e e l e c t r i c b u s ; o v e r a l l d e s i g n ; p o we r s y s t e m
在2 0 1 0年上 海世博会上 ,由上汽商用车技术 中心
开发 、 上海 申沃客车有限公 司生产 的纯 电动 、 混 合动力 、
内部 空间采 用车厢 中部座椅横 向布置 , 既适合整 车 动力 电池 的布置特点 , 又使得整车显得宽敞明亮 。
燃料 电池 等新 能源大客车 引起 了很 大的反响 , 取 得 了巨 大的成功 , 同时也 积累了很 多开发纯 电动客车的经验【 1 J 。
Hu o Xi nq i a ng
( C o m me r c i a l V e h i c l e T e c h n i c a l C e n t e r o f S A I C Mo t o r C o . , L t d , S h a n g h a i 2 0 0 4 3 8 , C h i n a )
摘 要 : 简要介 绍 S WB 6 1 0 6 E V 8纯 电动客 车的造 型、 技 术参数 、 整车 配置 等设计 方案 , 提 出纯 电动客 车在
燃料电池电动客车
燃料电池电动客车
宋慧;胡骅
【期刊名称】《客车技术与研究》
【年(卷),期】2002(024)001
【摘要】近年来,燃料电池技术和燃料电池电动客车技术的发展,引起了国内外汽车行业的关注,竞相研究和开发了各种燃料电池电动客车.本文介绍有关燃料电池和燃料电池电动客车的发展情况.
【总页数】6页(P3-8)
【作者】宋慧;胡骅
【作者单位】武汉科技大学,湖北,武汉,430070;武汉理工大学,湖北,武汉,430074【正文语种】中文
【中图分类】U469.72+2
【相关文献】
1.燃料电池电动客车动力系统结构及控制系统研究 [J], 杨良会;何洪文;孙立清;王志新
2.SWB6129FC燃料电池电动客车总体设计 [J], 沈海燕;蒋季伟
3.燃料电池电动客车动力系统建模与仿真分析 [J], 尹安东;张旸;赵韩
4.燃料电池电动客车参数匹配与性能仿真的思考 [J], 李豫;刘利达
5.多能量源燃料电池电动客车参数匹配及控制策略 [J], 杨坤;董丹秀;王杰;马超;李跃伟;刘国栋
因版权原因,仅展示原文概要,查看原文内容请购买。
CA6127URE31纯电动客车总体设计
CA6127URE31纯电动客车总体设计刘力楠;孙红;黄俊杰【摘要】The authors briefly introduce the whole vehicle technical parameters, the pure electric system technical plan, the interior decoration technical scheme and the vehicle power battery layout technical scheme of CA6127URE31 pure electric bus.%简要介绍CA6127URE31纯电动客车的整车技术参数、纯电动系统的技术方案、内饰技术方案以及整车动力电池组布置技术方案。
【期刊名称】《客车技术与研究》【年(卷),期】2013(000)005【总页数】3页(P18-19,22)【关键词】纯电动客车;控制系统;技术方案;动力电池;续驶里程【作者】刘力楠;孙红;黄俊杰【作者单位】一汽客车大连有限公司,辽宁大连 116600;一汽客车大连有限公司,辽宁大连 116600;一汽客车大连有限公司,辽宁大连 116600【正文语种】中文【中图分类】U469.72;U462.1随着石油资源[1]短缺及大气污染的加剧,国家及地方政府对以清洁能源为动力的汽车研发与生产的鼓励政策力度也越来越大,同时,电动车辆及相关技术的日臻完善,也为纯电动客车的发展创造出了良好的内外部环境[2-3]。
基于以上情况,经过市场调研分析,我们开发了CA6127URE31纯电动大型客车。
1 纯电动动力系统技术方案1.1 动力电池组布置方案动力电池组是由电池单元串联组成电池模块,再由电池模块串联组成整车的动力电池组系统。
电池单体经过模块化封装后嵌入标准化动力电池箱,电池箱具备防水、防尘、防火的功能,支持快速更换[4]。
动力电池箱由内、外箱体两部分组成,外箱体固定在车架上,内箱体通过外箱体内部滚轮支撑并由电磁锁锁止固定在外箱上。
新一代氢能燃料电池城市客车
新一代氢能燃料电池城市客车
清华大学燃料电池城市客车项目总体组
【期刊名称】《科技中国》
【年(卷),期】2004(000)007
【摘要】在目前燃料电池汽车研究的起步阶段.燃料电池城市客车是最可能首先推广应用的车型.其成功研制.将直接服务于2008年北京奥运会,为实现“绿色奥运、科技奥运、人文奥运”的理念做出贡献。
【总页数】2页(P58-59)
【作者】清华大学燃料电池城市客车项目总体组
【作者单位】无
【正文语种】中文
【中图分类】U469.13
【相关文献】
1.当氢作为新一代能源主角的时候(+)燃料电池车与混合动力燃料电池车开发方向 [J], 杨妙梁
2.燃料电池城市客车用储氢瓶有限元分析和疲劳寿命分析 [J], 樊彬;赵雨东;陈海红
3.燃料电池城市客车储氢瓶疲劳分析 [J], 唐学志;赵雨东;樊彬;王文军
4.燃料电池客车亮相百人会,宇通领衔客车产业\"氢\"时代 [J],
5.上海与六城市共同启动燃料电池汽车城市群合作项目第六届国际氢能与燃料电池汽车大会召开 [J], 上海经信委
因版权原因,仅展示原文概要,查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
S WB 6 12 9 F C 燃料电池电动客车总体设计
沈海燕,蒋季伟
(上海汽车集团股份有限公司商用车技术中心,上海 200438)
摘要:简要介绍 SWB6129FC 燃料电池电动客车的造型、技术参数、整车配置等设计方案,提出燃料电池客车在电安全和氢安全方面的控制策略。
关键词:燃料电池;电动客车;动力系统;设计;策略
中图分类号:U469.72;U462.2 文献标志码:B 文章编号:1006- 3331(2011)02- 0033- 03
近几年,各国政府和汽车产业纷纷将发展重点转向新能源汽车。
2010 年上海举办的世博会,就采用了低噪声、零排放的新能源汽车,一方面体现“城市让生活更美好”的主题,另一方面展示我国新能源汽车方面的成果。
全球环境基金(GEF)和联合国开发计划署(UNDP)在中国采购燃料电池公共汽车,用于世博园内以及世博会后在嘉定指定区域内使用,上海汽车商用车技术中心承担整车的设计及产品试制工作。
SWB6129FC 燃料电池电动客车正是在这种背景下研发的。
1设计原则
1)“安全”原则:整车采用强电及氢燃料,以乘客及使用维修人员的安全为设计最高原则。
2)“精品、高质”原则:优先采用成熟技术、成熟产品及高品质配件,确保整车的可靠性,并对各系统总成进行优化匹配,使整车性能先进、质量可靠。
同时运用工业设计理念,确保各零部件外形美观、布置协调。
3)“人性化”原则:充分考虑操纵轻便性,维修方便性,使用过程简单化,工作环境舒适化。
4)“联合开发”原则:设计、生产过程中结合上汽集团内部和外部优质设计资源,充分调动和运用供应商的资源,进行联合开发。
5)“标准化、系列化、通用化”原则:大力采用国际、国家标准和行业标准,设计中优先采用上汽集团内现有车型的平台与零部件,提高研发和试制及生产效率,降低成本。
2 主要技术方案
2.1 主要技术参数
长×宽×高 /mm 11 990×2 550×3 450
轴距 / 前悬 / 后悬 /mm 5 940/2 670/3 390
整车整备质量 / 最大总质量 /kg 14 200/18 000
乘员座位数 / 最大乘员数 / 人 29+1+1/67
最高车速 /km/h ≥70
接近角 / 离去角 /° 7/ 7
一次加氢续驶里程 /km 220
2.2 整车造型
该车造型完全由我公司自主设计,外观造型突破目前传统的平滑、缺乏变化的现状,而以变化的棱线为主基调。
前围型体更加立体、饱满,体现时代感和进取精神。
后围更多地使用切面来表现形体,线条和特征更加硬朗,张显个性。
整车外观新颖、美观、棱角分明,给人带来强烈的视觉冲击。
整车的外观如图1所示。
2.3 车身及底盘结构
整车车身骨架采用矩形钢管焊接形成半承载式车身。
前后围均采用玻璃钢件与骨架连接的整体式结构。
车架为三段式结构,侧围骨架与顶骨架以及车架的重要连接部位采用环形设计,有利于承载力的传递,提高了车身骨架的强度。
顶盖上方布置了氢气气瓶支架、动力系统冷却支架等装置。
车身外蒙皮为 1 mm厚的镀锌钢板,车顶氢气瓶罩壳为玻璃钢件,顶裙围采用成型的铝合金板,有效地保证了整车的平整性及连贯性。
氢气瓶罩壳顶部可以打开,方便氢气瓶的维护。
前后桥采用采埃孚(ZF)全低公交车桥,空气悬架系统减振器和气囊数为前 2 后 4。
动力转向系统采用电液助力转向结构。
制动系统采用电动空压机提供气源,替代传统柴油机气泵组成的双回路气制动系统,附带ABS、 ECAS底盘升降及侧跪功能,并可选装ASR。
2.4车身内饰及附件
基于该车为高档城市客车车型,并且用于世博园区 VIP 贵宾接待车,整车内饰以色彩清新配置豪华为基调。
整车内饰以银灰色为主色调,风道为铝合金成型件,顶内饰板为亚麻板 PVC 包皮,侧围内装饰板为ABS 表面喷亚光漆。
侧窗采用粘贴玻璃上 1/3 内推拉结构。
舱门均为铝合金材质。
驾驶员座椅可进行六向调节,配备三点式安全带。
乘客区座椅布置为 29 个座椅 +2 个折叠座椅。
扶手为铝合金材质,表面亚光处理。
中门处配有手动推拉式残疾人踏步,方便残疾人上下车。
整车电器系统主要的配置有前后组合式大灯、通长顶灯、独立冷暖式并带新风机构空调、下车监视器、倒车监视器、MP3 电脑报站器、前后电子路牌及侧路牌、LED 点阵显示屏、GPS、GPRS、整车运行数据记录等设施。
2.5动力系统
该车选用两种混合型燃料电池动力系统:清能华通动力系统采用“双燃料电池发动机+单驱动电机+动力蓄电池”结构形式;上燃动力系统采用“双燃料电池发动机 + 双驱动电机 + 动力蓄电池”结构形式。
清能华通动力系统的原理及布置如图 2、图 3 所示。
1)车载供氢系统。
为整车提供燃油储备,氢气通过高压注到氢气瓶中并通过管路输送到燃料电池系统中。
按照续驶里程要求,清能华通动力系统采用 7 个氢瓶,布置在车顶前部。
2)燃料电池系统。
系统将氢气和氧气反应产生电能,为整车提供主要动力来源。
燃料电池系统主要包括燃料电池系统、空气供应系统、氢气供应系统、燃料电池冷却循环系统、控制系统等。
燃料电池系统需满足工作环境温度 - 10~42 ℃、绝缘≥60kΩ、耐久性指标4 000 h、氢气利用率 95%等技术要求。
清能华通动力系统中两个燃料电池堆布置在车身后部。
3)动力电池系统。
动力电池系统由多个动力电池单体、动力电池箱组、电池管理系统、高压电安全系统、热管理系统等组成。
能为整车提供辅助能源,并可在紧急情况下为整车提供动力。
清能华通动力系统中动力电池布置在前轮后部的舱门内。
4)电驱动系统。
电驱动系统将电能转化为机械能,并对转矩、转速进行一定的控制,使输出满足车辆驱动的要求。
清能华通动力系统中采用单电机驱动的结构方式。
5)整车控制系统。
对整车功率、能量管理等进行检测、诊断、控制。
2.6 电安全与氢安全设计
2.6.1 电安全设计
整车电安全设计主要包括:高压安全防护、高压安全互锁、紧急情况处理及整车电磁兼容 EMC。
1)高压安全防护主要的措施:整车采用双重绝缘、配备高压漏电检测装置、人工切断装置;具有高压过压、短路报警功能;高压电缆满足国标要求,并在高压部分设置警告标签。
2)高压安全互锁要求的主要措施:整车外接充电、加氢口打开、高压系统接通三个动作任一个动作发生时其他两个动作均被切断或无效。
3)紧急情况处理的主要措施:当整车发生着火、氢泄漏、高压系统电流过大、漏电过大或发生撞车时,驾驶员能得到警示,同时动力系统自动切断高压电及供氢系统,并将报警信息通过车载GPRS 无线通讯系统传回监控中心。
4)电磁兼容 EMC 要求:整车的电磁兼容符合国标规定的要求。
2.6.2 氢安全设计
整车氢安全设计包含:警告、危险和 / 或紧急情况下明显的提示,自动切断氢气供应和其他的处理措施。
该车具备氢泄漏报警、使用状态监控、剩余气量监控等功能。
对车内的氢气浓度在线监控,并将结果显示在驾驶员仪表上,当发生氢泄漏时,发出声音及光信号提示。
在撞车时,切断供氢系统的氢气供应。
储氢量低于设定值时,发出警告并进行相应保护动作,避免氢瓶放空。
3 结束语
燃料电池电动汽车具有效率高、噪声低、零排放、续驶里程长等优点,被誉为“绿色汽车”,被国际汽车界普遍认为是未来汽车的最终解决方案。
但目前燃料电池汽车制造成本和使用成本过高、辅助设备复杂、启动时间长等缺点也使得目前燃料电池电
动汽车难以形成量产阶段,还有待进一步研究解决。
参考文献:
[1]崔胜民.新能源汽车技术[M].北京:北京大学出版社,2009.9.
[2] 陈文弟. 客车制造工艺技术[M]. 北京:人民交通出版社,2002.10.
[3]刘惟信. 汽车设计[M]. 北京:清华大学出版社,2001.7.
[4] 《汽车工程手册》编辑委员会. 汽车工程手册:设计篇[M]. 北京:人民交通出版社,2001.5.
[5]陈明伟. 燃料电池城市客车动力系统基本技术方案研究[D].上海:同济大学汽车学院,2005.12.
[6]童俊. 混合动力客车高压电安全性能研究[D]. 长沙:湖南大学,2008.1.
[7]王晓蕾,马建新,邬敏忠,等. 燃料电池汽车的氢安全问题[J]. 中国科技论文在线,2008,(5)。
