最新d35KV高压开关柜讲义
合集下载
35KV开关培训讲义
GIS结构、原理及操作 2.4.2 三位置开关操作的注意事项
7）馈线接地请遵守五项安全守则： 与开关柜绝缘。 确保不会重合闸。 检查供电侧的安全绝缘。 接地和短路。 覆盖或隔离附近的带电体。 • 8）要确保断路器不会打开应： 向上拉锁定装置 装上挂锁 • 9）解除接地时应： 取下挂锁 锁定装置的杆自动向下回位 操作断路器到“分开”位置 操作接地开关到“分开”位置
（13）带手动曲柄联结器 的机构 （14）铭牌
• 按下断路器面板上的ON 按钮，断路器即合闸。通过真空灭弧室外的 操作杆，操作传递到真空灭弧室。之后，马达立即将弹簧储能。 • 如果马达的供电有问题，该弹簧可以通过手柄手动储能。为了手动储 能，面板上有一个孔，储能手柄可通过该孔和齿轮机构啮合。弹簧的 储能状态可由指示器读出。 • 操作机构箱由一个可移开的盖板封闭，盖板上有为控制元件和指示器 开的孔。
GIS结构、原理及操作
① 辅助触头 S1 ② ON 按钮 ③ 合闸线圈 ④ 分励脱扣器 ⑤ OFF 按钮 ⑥ 断路器的操作轴 ⑦ 分闸弹簧 ⑧ 操作计数器 ⑨ 断路器的位置指示器
⑩“合闸弹簧储能/未储能
”指示器
GIS结构、原理及操作
上图为不带前板的断路器操作机构箱
（11）辅助触头
（12）合闸弹簧Biblioteka 4MT7 型电压互感器GIS结构、原理及操作
2.5.3 电流互感器特性： (6) 没有承受介电压力的铸 塑树脂部件 ⑺ ⑻ ⑼ ⑽ 电流互感器可安装于母 线上 可安装于断路器外壳上 可安装于柜接头处 可安装于电缆上
⑴ 符合 IEC 60 044-1 标准 ⑵ 设计为环形电流互感器；
⑶ 环形铁心作为二次绕组的载体
•
GIS结构、原理及操作 2.4.3 母线接地开关操作时的注意事项
2024年度35KV高压开关柜培训课件
27
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。
06
总结回顾与展望未来 发展趋势
2024/2/2
28
关键知识点总结回顾
高压开关柜基本概念、分 类及作用
2024/2/2
高压开关柜的操作、维护 及故障处理
35KV高压开关柜的结构 、组成及工作原理
安全操作规程及注意事项
29
学员心得体会分享
学员对高压开关柜的 认知和理解
学员对实际操作的体 验和反馈
问题3
问题4
设备故障报警。处理方法：根据报警信息 查找故障原因，并进行相应处理。
2024/2/2
设备性能不达标。处理方法：检查设备参数 设置是否正确，必要时进行设备更换或维修 。
17
04
运行维护与故障排查 方法
2024/2/2
18
日常维护保养计划制定
01
清洁开关柜表面及内部 元器件，保持干燥、无 尘环境。
2024/2/2
学员在培训过程中的 收获和感悟
30
行业发展趋势预测
智能化、自动化技术在高压 开关柜领域的应用
高压开关柜在新能源领域的 应用前景
2024/2/2
环保、节能型高压开关柜的 研发和推广
行业标准和规范的不断提高 和完善
31
技术创新方向探讨
2024/2/2
01
高压开关柜的新型材料、新型与特点
2024/2/2
主要类型
根据使用环境和要求的不同，35KV高压开关柜可分为户内式和户外式两种。其 中，户内式高压开关柜又可分为移开式和固定式两种。
特点
高压开关柜具有结构紧凑、操作灵活、安全可靠等特点。同时，不同类型的高压 开关柜还具有各自的特点和优势，如移开式高压开关柜便于维修和更换设备，固 定式高压开关柜则具有更高的防护等级。
高压开关柜培训讲义PPT课件
13
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
A-母线室 C-电缆室
B-手车（断路器）室D-继电器仪表室来自14B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在
手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打
开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
检查高压柜应处于热备用状态： • 柜门关闭，各种连锁正确。控制电源接通。 • 所要操作高压柜所处状态如下图
30 30
高压柜操作前所处状态说明
31 31
母联柜应处状态说明
32 32
六、高压柜送电操作程序
• 1关闭全部后门及后盖板，并锁好，（接地开关处于合位 时方可关上后门）
• 2将接地开关操作手柄插入中门右下侧六角孔内，逆时针 旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹 回遮住操作孔，柜下门闭锁
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一 单元均良好接地。
A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线
及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧， 能限制事故蔓延到邻柜，并能保障母线的机械强度。
9
二、高压开关柜的作用
• 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除， 从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其 安全、可靠运行对电力系统具有十分重 要的意义。
高压开关柜培训课件完整版(2024)
通风条件、照明设施等。
检查设备
对高压开关柜进行全面检查， 包括外观、内部元器件、接线 端子等，确保设备完好无损。
准备安装工具
准备好所需的安装工具，如螺 丝刀、扳手、万用表等。
了解安全规范
熟悉高压开关柜的安全操作规 范，确保在安装过程中遵守相
关规定。
2024/1/29
13
安装步骤与操作方法
设备就位
将高压开关柜放置在基础上， 调整设备水平度，确保设备稳 定。
计划制定
根据检修周期，结合实际情况， 制定详细的检修计划，明确检修 项目、时间、人员、物资等安排 。
21
检修项目分类和实施步骤
检修项目分类
高压开关柜的检修项目可分为日常检修、定 期检修和故障检修三类。
准备阶段
熟悉设备结构、性能及运行状况，准备必要的 工具和材料。
停电操作
按照停电操作程序，将高压开关柜停电，并验电 、放电、挂接地线。
6
02
高压开关柜类型与特 点
2024/1/29
7
固定式高压开关柜
01
02
03
结构简单
固定式高压开关柜通常采 用简单的箱体结构，内部 安装固定的断路器和负荷 开关。
2024/1/29
成本低
由于结构简单，制造成本 相对较低，适用于对成本 要求较高的场合。
占地面积小
固定式高压开关柜占地面 积较小，便于在有限的空 间内安装和使用。
25
安全操作规程和注意事项
在操作前，必须检查高压开关柜的外 观是否完好，各部件是否正常，确认 无异常后方可进行操作。
严格按照规定的操作步骤进行操作， 不得随意更改或省略任何步骤。
2024/1/29
操作时应穿戴好绝缘鞋、绝缘手套等 个人防护用品，确保自身安全。
检查设备
对高压开关柜进行全面检查， 包括外观、内部元器件、接线 端子等，确保设备完好无损。
准备安装工具
准备好所需的安装工具，如螺 丝刀、扳手、万用表等。
了解安全规范
熟悉高压开关柜的安全操作规 范，确保在安装过程中遵守相
关规定。
2024/1/29
13
安装步骤与操作方法
设备就位
将高压开关柜放置在基础上， 调整设备水平度，确保设备稳 定。
计划制定
根据检修周期，结合实际情况， 制定详细的检修计划，明确检修 项目、时间、人员、物资等安排 。
21
检修项目分类和实施步骤
检修项目分类
高压开关柜的检修项目可分为日常检修、定 期检修和故障检修三类。
准备阶段
熟悉设备结构、性能及运行状况，准备必要的 工具和材料。
停电操作
按照停电操作程序，将高压开关柜停电，并验电 、放电、挂接地线。
6
02
高压开关柜类型与特 点
2024/1/29
7
固定式高压开关柜
01
02
03
结构简单
固定式高压开关柜通常采 用简单的箱体结构，内部 安装固定的断路器和负荷 开关。
2024/1/29
成本低
由于结构简单，制造成本 相对较低，适用于对成本 要求较高的场合。
占地面积小
固定式高压开关柜占地面 积较小，便于在有限的空 间内安装和使用。
25
安全操作规程和注意事项
在操作前，必须检查高压开关柜的外 观是否完好，各部件是否正常，确认 无异常后方可进行操作。
严格按照规定的操作步骤进行操作， 不得随意更改或省略任何步骤。
2024/1/29
操作时应穿戴好绝缘鞋、绝缘手套等 个人防护用品，确保自身安全。

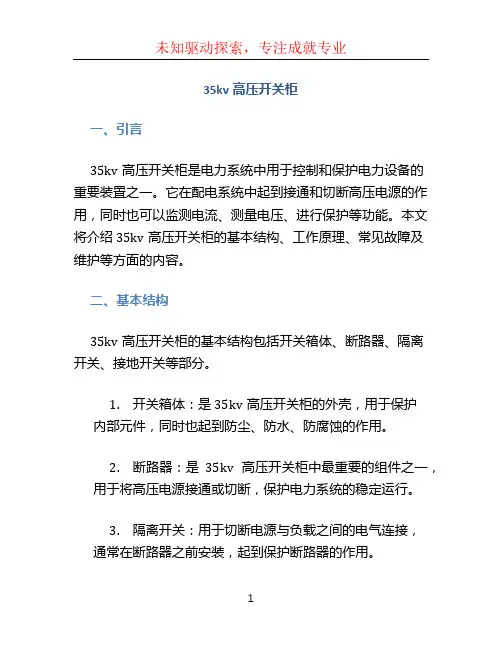

35kv高压开关柜 (2)
35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。
它在配电系统中起到接通和切断高压电源的作用，同时也可以监测电流、测量电压、进行保护等功能。
本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。
二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。
1.开关箱体：是35kv高压开关柜的外壳，用于保护内部元件，同时也起到防尘、防水、防腐蚀的作用。
2.断路器：是35kv高压开关柜中最重要的组件之一，用于将高压电源接通或切断，保护电力系统的稳定运行。
3.隔离开关：用于切断电源与负载之间的电气连接，通常在断路器之前安装，起到保护断路器的作用。
4.接地开关：用于将带电元件与地之间建立可靠的连接，以实现电气设备的安全接地。
三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤：1.接通电源：当需要接通高压电源时，先关闭断路器，然后将隔离开关合闸，确保电源与负载之间建立电气连接。
2.切断电源：当需要切断高压电源时，先将隔离开关拉闸，隔断电源与负载之间的电气连接，然后关闭断路器，切断高压电源。
3.监测电流、测量电压：在工作过程中，35kv高压开关柜还可以监测电流变化，测量电压大小，以便对电力系统进行保护和控制。
四、常见故障与维护1.断路器故障：断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。
对于断路器故障，需要及时进行检修和更换。
2.接触不良：由于高压开关柜中接触部分长期使用，接触面可能会出现氧化、腐蚀等问题，导致接触不良。
定期清洁和维护接触部分可以减少接触不良的发生。
3.绝缘故障：35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障，需要定期检查和维护绝缘部分。
在进行维护操作时，应确保断开电源，穿戴好绝缘手套、护目镜等个人防护装备，避免发生意外。
五、总结35kv高压开关柜在电力系统中具有重要作用，通过接通和切断高压电源，实现对电力设备的控制和保护。
35KV高压开关柜培训课件
3.6断路器的操动机构 结构
断路器的操动机构采用模块 化的弹簧操动机构，具有手 动和电动储能功能，机械零 部件少，可靠性高。操动机 构置于断路器机箱内，该机 箱同时用做操动机构的框架。 机箱被分闸、合闸模块的四 个安装板分成五个间隔，其 间分别装有操动机构的传动、 储能、脱扣、合闸及缓冲等 零部件。
35KV高压开关柜培训课件
4.2断路器的动作原理
2、合闸动作 机构储能后，若接到合闸信号，则
合闸电磁铁动铁芯吸合，带动合闸半 轴转动，解除保持挚子对储能轴的约 束，合闸弹簧释放能量，使合闸凸轮 作顺时针方向转动，通过输出主轴上 的驱动拐臂，带动输出主轴转动，再 带动四连杆机构，使断路器完成合闸 操作。同时辅助开关动作，切断合闸 回路，接通机构分闸回路。
（5） 操动机构的额定电源电压（Ua）为直流220V，并联脱扣器应能满足85%～
110%Ua时可靠合闸，65%～110%Ua时可靠分闸，30%Ua及以下时不动作。
（6） 弹簧储能系统：由储能弹簧进行分、合闸操作的弹簧操动机构应能满足
“分—0.3s—合分—180s—合分”的操作顺序。弹簧操动机构应能可靠防止发生空
3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。
4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。
5、断路器手车在工作位置时，二次插头被锁定不能拔除。
6、各柜体可装电气联锁。
35KV高压开关柜培训课件
3.3带电显示装置
该装置由高压传感器和带电 显示器两单元组成。该装置不 但可以指示高压回路带电状况， 而且还可以与电磁锁配合，强 制闭锁，从而实现带电时无法 关合接地开关、防止误入带电 间隔，从而提高了配套产品的 防误性能。
35kV抽屉式高压开关柜基础知识讲解
器配用的真空灭弧室，具有很高的真空度。断路器 在正常分闸时，动触头在机构的带动下运动，触头分离 并在其间产生电弧，由于触头的特殊设计，使其在触头 间隙产生适宜的纵向磁场，控制电弧在触头表面均匀燃 烧，并维持较低的电弧电压，当电弧电流自然过零时， 电弧熄灭，残留的离子、电子和金属蒸汽很快复合或凝 聚在触头表面和屏蔽罩上，灭弧室断口的绝缘强度很快 恢复，其速度高于断口恢复电压的恢复速度，灭弧室成
2023/8/4
手车室
• 手车室两侧安装了高强度轨道，供手车在柜内由隔离位 置/试验位置移动滑行至工作位置。当手车从断开位置/ 试验位置移动到工作位置的过程中，上、下静触头盒上 的活门与手动联动，自动打开；当反方向移动时，活门 则自动闭合，直至手车退至一定位置而完全覆盖住静触 头盒，形成有效隔离。同时由上、下活门联动，在检修 时，可锁定带电侧的活门，从而保证检修维护人员不触 及带电体。在断路器室门关闭时，手车同样能被操作。 通过门上观察窗，可以观察隔室内手车所处位置、合、
2023/8/4
1、高压开关柜的分类
结构类型
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型
间隔式 各室间是用一个或多个非金属板隔离，如JYN型 箱式
具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型
断路器的 置放
落地式 中置式
断路器手车本身落地，推入柜内； 手车装于开关柜中部，手车的装卸需要装载车。
2023/8/4
4、断路器在柜内的分、合闸状态确认
1)、断路器的分合闸状态可由断路器手车面板上的分合 闸指示牌及仪表室面板上的分合闸指示灯两方面判定。
2)、若透过开关柜断路器室面板上的观察玻璃窗，看到 手车面板上绿色的分闸指示牌，则判定断路器处于分 闸状态，此时如果辅助回路插头接通电，则仪表面板 上的分闸指示灯亮。
2023/8/4
手车室
• 手车室两侧安装了高强度轨道，供手车在柜内由隔离位 置/试验位置移动滑行至工作位置。当手车从断开位置/ 试验位置移动到工作位置的过程中，上、下静触头盒上 的活门与手动联动，自动打开；当反方向移动时，活门 则自动闭合，直至手车退至一定位置而完全覆盖住静触 头盒，形成有效隔离。同时由上、下活门联动，在检修 时，可锁定带电侧的活门，从而保证检修维护人员不触 及带电体。在断路器室门关闭时，手车同样能被操作。 通过门上观察窗，可以观察隔室内手车所处位置、合、
2023/8/4
1、高压开关柜的分类
结构类型
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型
间隔式 各室间是用一个或多个非金属板隔离，如JYN型 箱式
具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型
断路器的 置放
落地式 中置式
断路器手车本身落地，推入柜内； 手车装于开关柜中部，手车的装卸需要装载车。
2023/8/4
4、断路器在柜内的分、合闸状态确认
1)、断路器的分合闸状态可由断路器手车面板上的分合 闸指示牌及仪表室面板上的分合闸指示灯两方面判定。
2)、若透过开关柜断路器室面板上的观察玻璃窗，看到 手车面板上绿色的分闸指示牌，则判定断路器处于分 闸状态，此时如果辅助回路插头接通电，则仪表面板 上的分闸指示灯亮。
35KV高压开关柜PPT培训课件
35kV幵关柜 直空断路器'40. 5kVP 125OA , 31. 5kA
35kV开关柜
35kV幵关柜
35kV共箱 封 闭母线
35kV
穿墙套言
直空断路器，40. 5kV, 2500A , 31. 5kA 40- 5k¥,带一次消谐器、二次微机消谐
40. 5kVs 2500A
40.5kV, 2500A
（2） 操动机构自身具备防止跳跃的性能。 （3） 安装能显示断路器操作次数的计数器。该计数器与操作回路应无电气联系, 计数器为合闸记数。 （4） 弹簧操动M构应能电动机储能并可手动储能，可紧急跳闸。 （5） 操^2 动机构的额定电源电压（Ua）为直流220V,并联脱扣器应能满足85%〜 110%Ua时可靠合闸，65%〜110%Ua时可靠分闸，30%Ua及以下时不动作。 （6） 弹簧储能系统：由储能弹簧进行分、合闸操作的弹簧操动机构应能满足 “分一0.3s—合分一180s—合分”的操作顺序。弹簧操动机构应能可靠防止发生空 合操作。弹簧储能可以电动和手动实现。 （7） 断路器处于断开或闭合位置，I¥都1 应能对合闸弹簧储能。 （8） 在正常情况下，合闸弹簧完成合闸操作后要立即自动开始再储能，合闸弹 簧应在20s内完成储能。 （9） 在弹簧储能进行过程中不能合闸，并且弹簧在储能全部完成前不能释放。 （10） 合闸操作的机械联锁保证机构处于合闸时，不能再进行合闸动作; 而 当断路器处于合闸位置和芦储I 能状态时，能可靠地进行一次分一0.3s—合分操作循
20
55OkPa &BOO A
1. 2断路器主要性能要求
(1) 额定操作顺序：0-0.3 S —CO—180S-C0o
(2) 经常操作切100MVA变压器空载小电感电流，且过电压系数
35kv高压开关柜1ppt课件
14
五防要求
• 1、断路器处于分闸位置时，小车才能拉出或推入； • 2、小车处于工作位置、试验位置/移开位置，断路器才能 操作 ； • 3、小车处于工作位置辅助电路未联通，断路器不能合闸； • 4、馈线侧接地开关未合闸，电缆室的门不能打开，电缆室门未
关闭接地刀不能打开； • 5、接地开关未打开，断路器不能合闸，小车在工作位置，接地
开关不能合闸； • 6、小车在工作位置时，二次插头不能拔出。
15
开关柜二次系统图
• 1、继电器仪表室有哪些小空开 • 控制开关、保护开关、储能开关 • 2二次系统图讲解（结合图纸进行）
16
元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有 很好的互换性，因此可以大大提高供电的可靠性，常用的手车类 型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车 和所用变手车 • （2）、固定式（用G表示）：表示柜内的所有电器元件（如： 断路器或负荷开关等）均为固定安装的，固定式开关柜较为简单 经济，如：XGN2-10、GG-1A等。
• （3）、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳 为金属封闭式的开关设备。如XGN2-型高压开关柜。
5
35kv铠装开关柜型号及其含义
（4）、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开 关设备。如GG-1A(F)型高压开关柜。
d）风电场铠装开关柜型号解释 KYN61-40.5 铠装移开式户内交流金属封闭开关柜，其额定电压为40.5kv
• 额定短路开断电流：是指开关极限断开电流的最大能力，辟如 开关上表明额定短路开断电流20KA,表示20KA内的短路跳闸触头 灭弧热元件动作等有效，超过这个绝限跳闸接头灭弧热元件动 作不保证，会产生拉弧。
8
开关柜参数
五防要求
• 1、断路器处于分闸位置时，小车才能拉出或推入； • 2、小车处于工作位置、试验位置/移开位置，断路器才能 操作 ； • 3、小车处于工作位置辅助电路未联通，断路器不能合闸； • 4、馈线侧接地开关未合闸，电缆室的门不能打开，电缆室门未
关闭接地刀不能打开； • 5、接地开关未打开，断路器不能合闸，小车在工作位置，接地
开关不能合闸； • 6、小车在工作位置时，二次插头不能拔出。
15
开关柜二次系统图
• 1、继电器仪表室有哪些小空开 • 控制开关、保护开关、储能开关 • 2二次系统图讲解（结合图纸进行）
16
元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有 很好的互换性，因此可以大大提高供电的可靠性，常用的手车类 型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车 和所用变手车 • （2）、固定式（用G表示）：表示柜内的所有电器元件（如： 断路器或负荷开关等）均为固定安装的，固定式开关柜较为简单 经济，如：XGN2-10、GG-1A等。
• （3）、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳 为金属封闭式的开关设备。如XGN2-型高压开关柜。
5
35kv铠装开关柜型号及其含义
（4）、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开 关设备。如GG-1A(F)型高压开关柜。
d）风电场铠装开关柜型号解释 KYN61-40.5 铠装移开式户内交流金属封闭开关柜，其额定电压为40.5kv
• 额定短路开断电流：是指开关极限断开电流的最大能力，辟如 开关上表明额定短路开断电流20KA,表示20KA内的短路跳闸触头 灭弧热元件动作等有效，超过这个绝限跳闸接头灭弧热元件动 作不保证，会产生拉弧。
8
开关柜参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/2/13
接地装置
在电缆室内单独设立有 40X8的接地主铜排，接地 主铜排贯穿相邻各柜，并 与柜体良好接触，供直接 接地的元器件使用。同时 由于整个柜体用敷铝锌板 相拼联，这样使整个柜体 都处在良好的接地状态中， 确保运行操作人员的安全。
2021/2/13
2021/2/13
VEP户内中压固封式真空断路器
d35KV高压开关柜讲义
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路 器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置 移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关 才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这 样就实现了防止带电误合接地开关及防止了接地开关处在闭合位 置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电 间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸， 不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2021/2/13
合闸动作 机构储能后，若接到合闸
信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
2021/2/13
当手车用转运车运入 柜体断路器室时，便 能可靠锁定在断开位 置/试验位置
插入二次控制插头后， 柜体位置显示灯或位 置显示器便显示其所 在位置，而且只有安 全锁定后，才能摇动 推进机构，将手车推 向工作位置。
手车到工作位置后， 推进手柄无法再摇动，
其对应位置显示灯或
什么叫真空断路器？ 真空断路器是利用真空作绝缘和灭弧介质的断
路器。真空是相对而言的，一般指绝对压力 低于1个大气压的稀薄气体。
2021/2/13
断路器的极柱结构 断路器的极柱机构由三个
极柱直接组装在框架上。 断路器的每相通过专用模 具，用环氧树脂，采用 APG工艺将真空灭弧室及 接线端子等零部件固封成 一体，形成极柱。机构与 极柱前后布置，结构紧凑， 外形美观大方。固封极柱 结构避免了粉尘，潮气等 恶劣条件对灭弧室绝缘的 影响，提高了灭弧室绝缘 的可靠性。
真空灭弧室结构 VEP户内固封式真空断路器 配用小型化系列化陶瓷真 空灭弧室，经特殊设计， 采用铜铬触头材料，纵向 磁场结构，触头耐磨损， 电寿命长，灭弧室耐压水 平高，截流水平低，开断 能力强(额定短路开断电流 为25KA)，可靠性高。真 空灭弧室起开断、导电和 绝缘等方面的作用。
2021/2/13
2021/2/13
VEP断路器的动作原理
储能动作 储能电机或人力通过储能杆扳动手动储能操
作块，通过齿轮输出扭矩通过链轮传动带动 储能轴转动，驱动储能轴上的挂簧拐臂转动， 从而拉长合闸弹簧，达到储能的目的。当合 闸储能弹簧储能完成后，保持挚子与半轴口 接，弹簧处于拉伸储能状态，与此同时储能 回路微动开关动作，切断电机电源，完成整 个储能动作。
2021/2/13
2021/2/13
◆ 断路器的操动机构结构
VEP断路器的操动机构采用 模块化的弹簧操动机构， 具有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
位置显示器便显示其 所在位置。
2021/2/13
手车的机械联锁
手车的机械联锁能可靠保证手车只有在工作 位置或试验位置时，断路器才能进行合闸操 作；而且手车只有在分闸状态下，断路器才 能在试验位置和工作位置之间移动，完全实 现了关门操作。
2021/2/13
防止误操作联锁装置
开关柜内装有安全可靠的联锁装置，完全满足五防的要求。 1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作，
2021/2/13
Hale Waihona Puke 电显示装置该装置由高压传感器 和带电显示器两单元 组成。该装置不但可 以指示高压回路带电 状况，而且还可以与 电磁锁配合，强制闭 锁，从而实现带电时 无法关合接地开关、 防止误入带电间隔， 从而提高了配套产品 的防误性能。
2021/2/13
防止凝露和腐蚀措施
为了防止在湿度变化 较大的气候环境中产 生凝露而带来危险， 在断路器室和电缆室 内分别装设加热器， 以便在上述环境中安 全运行和防止开关柜 柜体被腐蚀。
VEP断路器的灭弧原理
VEP断路器配用的真空灭弧室，具有极高的真空度。 断路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
2021/2/13
压力释放装置
在断路器手车室，母线室和电缆室的上方均 设有压力释放装置，当断路器或母线发生内 部故障时，伴随电弧的出现，开关柜内部压 力急剧升高，装设在门上的特殊密封圈使开 关柜前部封闭起来，顶部装设的压力释放金 属板将被自动打开，释放压力和排泄气体， 以确保操作人员和开关柜的安全。
接地装置
在电缆室内单独设立有 40X8的接地主铜排，接地 主铜排贯穿相邻各柜，并 与柜体良好接触，供直接 接地的元器件使用。同时 由于整个柜体用敷铝锌板 相拼联，这样使整个柜体 都处在良好的接地状态中， 确保运行操作人员的安全。
2021/2/13
2021/2/13
VEP户内中压固封式真空断路器
d35KV高压开关柜讲义
一、概述
高压开关柜是指用于电力系 统发电、输电、配电、电能 转换和消耗中起通断、控制 或保护等作用。AMS40.5型户 内交流金属封闭开关设备是 厦门华电开关有限公司生产 的应用于40.5KV三相交流 50Hz、单母线及单母线分段 系统的成套配电装置。柜内 配用VEP户内中压固封式真空 断路器手车。它是变电站 35KV主要的电力控制设备， 当系统正常运行时，能切断 和接通线路及各种电气设备 的空载和负载电流；当系统 发生故障时，它能和继电保 护配合迅速切除故障电流， 以防止扩大事故范围。
而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路 器手车。 2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置 移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关 才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这 样就实现了防止带电误合接地开关及防止了接地开关处在闭合位 置时关合断路器。 3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电 间隔。 4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸， 不能合闸。 5、断路器手车在工作位置时，二次插头被锁定不能拔除。 6、各柜体可装电气联锁。
2021/2/13
合闸动作 机构储能后，若接到合闸
信号，则合闸电磁铁动铁 芯吸合，带动合闸半轴转 动，解除保持挚子对储能 轴的约束，合闸弹簧释放 能量，使合闸凸轮作顺时 针方向转动，通过输出主 轴上的驱动拐臂，带动输 出主轴转动，再带动四连 杆机构，使断路器完成合 闸操作。同时辅助开关动 作，切断合闸回路，接通 机构分闸回路。
2021/2/13
当手车用转运车运入 柜体断路器室时，便 能可靠锁定在断开位 置/试验位置
插入二次控制插头后， 柜体位置显示灯或位 置显示器便显示其所 在位置，而且只有安 全锁定后，才能摇动 推进机构，将手车推 向工作位置。
手车到工作位置后， 推进手柄无法再摇动，
其对应位置显示灯或
什么叫真空断路器？ 真空断路器是利用真空作绝缘和灭弧介质的断
路器。真空是相对而言的，一般指绝对压力 低于1个大气压的稀薄气体。
2021/2/13
断路器的极柱结构 断路器的极柱机构由三个
极柱直接组装在框架上。 断路器的每相通过专用模 具，用环氧树脂，采用 APG工艺将真空灭弧室及 接线端子等零部件固封成 一体，形成极柱。机构与 极柱前后布置，结构紧凑， 外形美观大方。固封极柱 结构避免了粉尘，潮气等 恶劣条件对灭弧室绝缘的 影响，提高了灭弧室绝缘 的可靠性。
真空灭弧室结构 VEP户内固封式真空断路器 配用小型化系列化陶瓷真 空灭弧室，经特殊设计， 采用铜铬触头材料，纵向 磁场结构，触头耐磨损， 电寿命长，灭弧室耐压水 平高，截流水平低，开断 能力强(额定短路开断电流 为25KA)，可靠性高。真 空灭弧室起开断、导电和 绝缘等方面的作用。
2021/2/13
2021/2/13
VEP断路器的动作原理
储能动作 储能电机或人力通过储能杆扳动手动储能操
作块，通过齿轮输出扭矩通过链轮传动带动 储能轴转动，驱动储能轴上的挂簧拐臂转动， 从而拉长合闸弹簧，达到储能的目的。当合 闸储能弹簧储能完成后，保持挚子与半轴口 接，弹簧处于拉伸储能状态，与此同时储能 回路微动开关动作，切断电机电源，完成整 个储能动作。
2021/2/13
2021/2/13
◆ 断路器的操动机构结构
VEP断路器的操动机构采用 模块化的弹簧操动机构， 具有手动和电动储能功能， 机械零部件少，可靠性高。 操动机构置于断路器机箱 内，该机箱同时用做操动 机构的框架。机箱被分闸、 合闸模块的四个安装板分 成五个间隔，其间分别装 有操动机构的传动、储能、 脱扣、合闸及缓冲等零部 件。
位置显示器便显示其 所在位置。
2021/2/13
手车的机械联锁
手车的机械联锁能可靠保证手车只有在工作 位置或试验位置时，断路器才能进行合闸操 作；而且手车只有在分闸状态下，断路器才 能在试验位置和工作位置之间移动，完全实 现了关门操作。
2021/2/13
防止误操作联锁装置
开关柜内装有安全可靠的联锁装置，完全满足五防的要求。 1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作，
2021/2/13
Hale Waihona Puke 电显示装置该装置由高压传感器 和带电显示器两单元 组成。该装置不但可 以指示高压回路带电 状况，而且还可以与 电磁锁配合，强制闭 锁，从而实现带电时 无法关合接地开关、 防止误入带电间隔， 从而提高了配套产品 的防误性能。
2021/2/13
防止凝露和腐蚀措施
为了防止在湿度变化 较大的气候环境中产 生凝露而带来危险， 在断路器室和电缆室 内分别装设加热器， 以便在上述环境中安 全运行和防止开关柜 柜体被腐蚀。
VEP断路器的灭弧原理
VEP断路器配用的真空灭弧室，具有极高的真空度。 断路器在正常分闸时，动触头在机构的带动下运动， 触头分离并在其间产生电弧，由于触头的特殊设计， 使其在触头间隙产生适宜的纵向磁场，控制电弧在 触头表面均匀燃烧，并维持较低的电弧电压，当电 弧电流自然过零时，电弧熄灭，残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上， 灭弧室断口的绝缘强度很快恢复，其速度高于断口 恢复电压的恢复速度，灭弧室成功灭弧。
2021/2/13
压力释放装置
在断路器手车室，母线室和电缆室的上方均 设有压力释放装置，当断路器或母线发生内 部故障时，伴随电弧的出现，开关柜内部压 力急剧升高，装设在门上的特殊密封圈使开 关柜前部封闭起来，顶部装设的压力释放金 属板将被自动打开，释放压力和排泄气体， 以确保操作人员和开关柜的安全。
