油气水产量计算公式

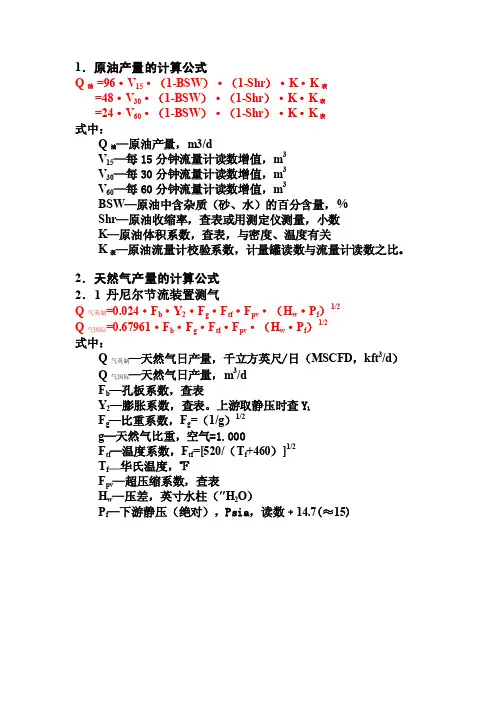

1．原油产量的计算公式Q油=96·V15·（1-BSW）·（1-Shr）·K·K表=48·V30·（1-BSW）·（1-Shr）·K·K表=24·V60·（1-BSW）·（1-Shr）·K·K表式中：Q油—原油产量，m3/dV15—每15分钟流量计读数增值，m3V30—每30分钟流量计读数增值，m3V60—每60分钟流量计读数增值，m3BSW—原油中含杂质（砂、水）的百分含量，%Shr—原油收缩率，查表或用测定仪测量，小数K—原油体积系数，查表，与密度、温度有关K表—原油流量计校验系数，计量罐读数与流量计读数之比。

2．天然气产量的计算公式2．1 丹尼尔节流装置测气Q气英制=0.024·F b·Y2·F g·F tf·F pv·（H w·P f）1/2Q气国际=0.67961·F b·F g·F tf·F pv·（H w·P f）1/2式中：Q气英制—天然气日产量，千立方英尺/日（MSCFD，kft3/d）Q气国际—天然气日产量，m3/dF b—孔板系数，查表Y2—膨胀系数，查表。

上游取静压时查Y1F g—比重系数，F g=（1/g）1/2g—天然气比重，空气=1.000F tf—温度系数，F tf=[520/（T f+460）]1/2T f——华氏温度，℉F pv—超压缩系数，查表H w—压差，英寸水柱（″H2O）P f—下游静压（绝对），Psia，读数﹢14.7(≈15)。

测试常用经验公式

常用近似、经验公式（仅供参考）目录1.管柱、管线每米内容积2.测周长知外径3.盐酸溶液浓度4.原油黏度与温度的关系5.孔板系数近似公式6.孔板直径选择公式7.乙级白棕绳拉断力8.钢丝绳拉断力9.管子抗内压强度10.压力容器壁厚计算11.双流程并联测试当量油嘴尺寸12.根据油嘴尺寸测算气井产量13.分离器气出口管线过流能力14.圆管水力计算15.油产量计算公式16.气产量计算公式17.华式度与摄氏度之间的换算18.气井井口压力近似算法1、管柱、管线每米内容积（误差－1.34%）[返回目录]v＝d2/2式中：v—每米内容积，l/md—管柱、管线内径，in.2、测周长知外径（误差－2.54‰，尤其适于不易量直径的场合）[返回目录]d＝c/8式中：d—管子外径，in.c—量得的周长，cm3、盐酸溶液浓度[返回目录]（1）根据比重求盐酸溶液浓度c＝2（γ－1）100%式中：c—浓度，%γ—比重，无量纲。

水=1（2）根据PH值求残酸溶液浓度C=4/10PH4、原油黏度与温度的关系[返回目录]μ=μ020.1（t0—t）式中：μ—在温度t下的原油黏度，cP（厘泊）μ0—已知某特定温度（如50℃）下的黏度，cP（厘泊）t0—已知黏度对应的特定温度（如50℃），℃t—所求黏度的对应温度，℃5、孔板系数近似公式[返回目录]F b≈200d2式中：Fb—孔板系数；d—孔板直径，in.6、孔板直径选择公式[返回目录]d=8.4[Q gas/（P f H w）1/2]1/2=8.4[Q gas2/（P f H w）]1/4式中：d—可选孔板直径，inQ gas—估计气产量，104m3P f—预计分离压力，psiaH w—孔板压差，in.water，可选量程的1/2左右7、乙级白棕绳拉断力[返回目录]F=3d2式中：F—拉断力，kgd—棕绳直径，mm8、钢丝绳拉断力[返回目录]F=0.03σd2式中：F—拉断力，tσ—钢材屈服极限，kg/mm2，约120～220，一般取140～190d—钢丝绳直径，cm9、管子抗内压强度[返回目录]P B=0.0981δσs/R=0.0858δσs/R（安全）式中：P B—抗内压强度，MPaδ—壁厚，mmσs—最小屈服极限，kg/mm2，等于国产钢材钢级号R—管子半径，mm10、压力容器壁厚计算[返回目录]δ=Pd i/（2[σ]φ—P）+C[σ]=σ0/n=σ0/3C=C1+C2式中：δ—要求的壁厚，mmP—工作压力，MPad i—容器内径，mm[σ]—许用应力，MPa，20#=117，16MnR=127σ0—强度指标，MPa，σ0=API钢级标号/0.145≈API钢级标号×7（如碳钢SA-516-70，σ0≈70×7=490MPa）n—安全系数，取3φ—探伤系数，100%探伤=1，20%探伤=0.85C—腐蚀裕量，mm，C≥1.8C1—附加量，6～25mm钢板=0.8；25～80钢板=1.25C2—腐蚀追加值，取1mm11、双流程并联测试当量油嘴尺寸[返回目录]d=（d12+d22）1/2式中：d—当量油嘴尺寸，1/64″d1—1号流程油嘴尺寸，1/64″d2—2号流程油嘴尺寸，1/64″12、根据油嘴尺寸测算气井产量[返回目录]（气中不含或基本不含液体，且要求达到临界流速，即P下游≤0.546P上游）（1）公制单位Q gas=（146～148）d2P上游式中：Q gas—气产量，m3/dd—油嘴尺寸，mmP上游—上游压力，MPa（2）英制单位Q gas=Cd2P上游（假定上游温度30℃，气比重=0.65）式中：Q gas—气产量，m3/dd—油嘴尺寸，1/64″P上游—上游压力，psiaC—系数，16/64″以下油嘴=0.15；20/64″=0.16 （3）简便公式（近似）Q gas=d2P上游式中：Q gas—气产量，m3/dd—油嘴尺寸，mmP上游—上游压力，psia（4）其他经验公式：（得自四川普光2井）Q气 = 14.5d2P1（T1＞0℃）Q气 = 15d2P1 （T1＜0℃＝式中：d---------孔板直径，mm。

油气水产量计算公式

1．原油产量的计算公式Q油=96·V15·（1-BSW）·（1-Shr）·K·K表=48·V30·（1-BSW）·（1-Shr）·K·K表=24·V60·（1-BSW）·（1-Shr）·K·K表式中：Q油—原油产量，m3/dV15—每15分钟流量计读数增值，m3V30—每30分钟流量计读数增值，m3V60—每60分钟流量计读数增值，m3BSW—原油中含杂质（砂、水）的百分含量，%Shr—原油收缩率，查表或用测定仪测量，小数K—原油体积系数，查表，与密度、温度有关K表—原油流量计校验系数，计量罐读数与流量计读数之比。

2．天然气产量的计算公式2．1 丹尼尔节流装置测气Q气英制=0.024·F b·Y2·F g·F tf·F pv·（H w·P f）1/2Q气国际=0.67961·F b·F g·F tf·F pv·（H w·P f）1/2式中：Q气英制—天然气日产量，千立方英尺/日（MSCFD，kft3/d）Q气国际—天然气日产量，m3/dF b—孔板系数，查表Y2—膨胀系数，查表。

上游取静压时查Y1F g—比重系数，F g=（1/g）1/2g—天然气比重，空气=1.000F tf—温度系数，F tf=[520/（T f+460）]1/2T f——华氏温度，℉F pv—超压缩系数，查表H w—压差，英寸水柱（″H2O）P f—下游静压（绝对），Psia，读数﹢14.7(≈15)教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

沼气产量计算书

沼气产量计算书
沼气产量计算书
1、沼气理论产气量分析：每去除1gCOD，会产生0.35标准升甲烷。

2、我公司近期厌氧运行情况，厌氧每天进水120m3，厌氧进水COD为38000mg/l，厌氧出水COD为3500mg/l
3、近期每天产生的沼气量计算：
甲烷气量=120m3×（38000-3500）mg/l×0.35l/g
= 1449m3
一般，甲烷在沼气中含量约为55%-73%,取中间值65%计算:
沼气产生量=1449÷65% =2229m3
依据宜兴公司化验结果，甲烷在沼气中含量约为76.2%～80.0%,取低值76.2%计算: 沼气产生量=1449÷76.2% =1902m3
4、根据经验，及我司垃圾处理能力，渗沥液量可达200t/d，则每天产生的沼气量计算：甲烷气量=200m3×（38000-3500）mg/l×0.35l/g= 2415m3
一般，甲烷在沼气中含量约为55%-73%,取中间值65%计算:
沼气产生量=2415÷65% =3715m3
依据宜兴公司化验结果，甲烷在沼气中含量约为76.2%～80.0%,取低值76.2%计算: 沼气产生量=2415÷76.2% =3169m3结论：依据厌氧池目前运行状况测算，年平均每天处理约产生甲烷含量约为76.2%的沼气2500m3（即104m3/h）。

分离器

（四）、产量计算：
油产量计算
1、根据量油时间直接查表。
2、公式计算：
Q=28800×
G油 t =28800×
h水ρ水πR2 t
Q h水 ρ水 R
t
班产量（t）量油标高（m）水密度（g／cm 3 ）分离器半径（m）量油时间（s）
临界速度测气产量计算
公式：Q=2141.6C×d 2 ×
p1
Q C d P1 r Z T
5、井口、分离器、计量罐要求三点一线（地形不允许例外）。 6、高压配件不允许用低配件代替，高压流程尽量不用弯头。
7、水套炉装在井口8米以外的井口与分离器之间。
8、各管线必须畅通。
9、管线、配件丝扣清先干净，上紧，用地锚固定。
10、分离器安装要和地面垂直，倾斜度不大于3度。
11、预测产气量≤40×104 m /d，放喷管线和测试管线φ62 mm；预测产气量≥ 40×104 m /d测试管线 φ76 mm管线；预测产气量≥80×104m /d，放喷管线和测试管线为φ108 mm。日产液100吨以内、气3万以下者用￠800型分离器,日产液100吨以上、气3万以上者用￠1200型分离器。
二、立式二相分离器：结构图
立式二相分离器实物图
常用的立式两相分离器有￠800型和￠1200型两种。
流程安装示意图：
管汇台
水套炉
液罐
地面流程设备安装及试压：
1、一般试油井可采用普通流程。寒冷地区试油时，分离器、流程要根据实际情况，采用流程和分离器的保温系统。 2、高压油气井或凝析气井应采用多级保温流程。井中流体由井口采油（气）树，经节流器、换热器和高压管汇连接到分离器，将油、气、水分离后，在各自的出口处向外引出。油管线接流量计计量后进入油池。气管线经气体流量计计量后引到火把。

三比值法绝对产气速率计算例

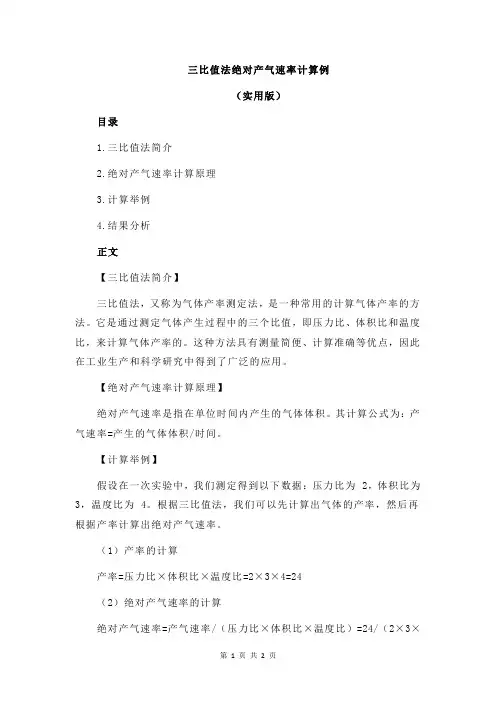

三比值法绝对产气速率计算例
（实用版）
目录
1.三比值法简介
2.绝对产气速率计算原理
3.计算举例
4.结果分析
正文
【三比值法简介】
三比值法，又称为气体产率测定法，是一种常用的计算气体产率的方法。

它是通过测定气体产生过程中的三个比值，即压力比、体积比和温度比，来计算气体产率的。

这种方法具有测量简便、计算准确等优点，因此在工业生产和科学研究中得到了广泛的应用。

【绝对产气速率计算原理】
绝对产气速率是指在单位时间内产生的气体体积。

其计算公式为：产气速率=产生的气体体积/时间。

【计算举例】
假设在一次实验中，我们测定得到以下数据：压力比为 2，体积比为3，温度比为 4。

根据三比值法，我们可以先计算出气体的产率，然后再根据产率计算出绝对产气速率。

（1）产率的计算
产率=压力比×体积比×温度比=2×3×4=24
（2）绝对产气速率的计算
绝对产气速率=产气速率/（压力比×体积比×温度比）=24/（2×3×
4）=1
因此，该实验的绝对产气速率为 1。

【结果分析】
通过上述计算，我们可以看出，绝对产气速率是 1。

这个结果表示，在单位时间内，实验产生了 1 单位的气体。

临界速度气产量计算公式

临界速度气产量计算公式
临界速度气产量计算公式主要有两种，分别是以下两种：
1. 克寒气产量计算公式：
克寒气产量 = (0.0847 ×管径 ×管径 ×管径 ×管径) / (压降 ×根号(温度 ×流量))
其中，克寒气产量为单位时间内通过管道的冷气产量，克/小时；
管径为管道的内径，单位为毫米；
压降为管道的压降，单位为帕；
温度为气体温度，单位为摄氏度；
流量为气体的流量，单位为立方米/小时。

2. 麦弗氏产量计算公式：
麦弗氏产量 = (0.4712 ×管径 ×管径 ×管径 ×管径) / (压降 ×根号(温度 ×流量))
其中，麦弗氏产量为单位时间内通过管道的气体产量，麦弗氏/小时；
管径为管道的内径，单位为毫米；
压降为管道的压降，单位为帕；
温度为气体温度，单位为摄氏度；
流量为气体的流量，单位为立方米/小时。

这两个计算公式是根据管道流动的物理原理和一些经验参数推导得出的，可以用于计算临界速度下的气体产量，但具体应用时还需要结合实际情况进行修正和调整。

计算公式

计算公式1．分离器油产量计算公式：Q油=96V*（1-BSW）*（1-shr）*K*K1式中：V——每15分钟油流量计读数之差BSW——原油中的含砂水杂质百分数Shr——原油收缩率K——体积变化系数K1——油流量计校正系数Q油——原油的日产量2．分离器气产量计算公式：Q气=24*Fb*Fg*Ftf*Fpv*SQRT(Hf*Pw) 呎³/天Q气=0.67968*Fb*Fg*Ftf*Fpv*SQRT(Hf*Pw) 方/天式中：Q气——天然气日产量Fb——孔板系数Fg——比重系数Ftf——流温系数Fpv——超压缩系数Hf——孔板前后的压差Pw——气流的绝对压力psi近似计算公式：Q气≈200d²SQRT(Hf*Pw)当Fg≈1.2时Q气≈0.68 Fb *Fg SQRT(Hf*Pw)3．氯根的计算公式：CLˉ（毫克/升）=NAgNO3*V AgNO3*35460/VH2O4.用油嘴计算天然气的产量：a. Q气=C*P式中：Q气——天然气的日产量MCF/DC——油嘴系数（见下表）P——油嘴上游的压力psia注：必须在临界状态下（下游压力小于等于上游压力的0.546倍）b. Q气=145PD²Q气——天然气的日产量（方/天）P——油嘴上游的压力（MPa）D——油嘴的直径（mm）c.Q气=C*P/SQU（G*T）式中：Q气——天然气的日产量（MSCF/D）C——油嘴系数（见下表）P——油嘴上游的绝对压力psiaG——天然气比重T——流温（绝对华氏度Fabs=℉+460）5．圈流量计测气公式：U型管内使用水银时：Q气=0.635d²SQRT(293*H/T*r)=10.87 d²SQRT(H/T*r)U型管内使用水时：Q气=0.172d²SQRT(293*H/T*r)=2.93d²SQRT(H/T*r)式中：Q气——天然气的日产量（方/天）标准条件下20℃0.1Mpa d——垫圈直径（mm）H——U型管中的液柱差（mm）r-------气体的相对密度T——气流的绝对温度（T=273+t）6.临界流量计测气公式：Q气=217C*d²*P/SQRT(r*Z*T)式中：Q气——天然气的日产量（方/天）d——孔板的直径(mm)P——孔板上流的绝对压力T——孔板上流的绝对温度r----气体的相对密度Z——气体的压缩系数（当P∠0.8MPa时，可不考虑Z值） C——临界流量系数4″临界流量计选用1/2″--3″孔板时 C取值0.85—0.902″临界流量计选用1/6″--1/2″孔板时 C取值0.83—0.92 可根据流量计直径与孔板直径，按上述变化范围用内插法求C 值。

油气产量计算公式

一、油气产量计算公式
1原油计量
Q油=96V15（1-BS&W）（1-Shr）KK表
=48V30（1-BS&W）（1-Shr）KK表
=24V60（1-BS&W）（1-Shr）KK表
式中：Q油—原油产量，m3/d
V15—每15分钟流量计读数增值，m3
V30—每30分钟流量计读数增值，m3
V60—每60分钟流量计读数增值，m3
BS&W—原油含砂含水，%
Shr—原油收缩率，查表或用测定仪测量，小数
K—原油体积系数，查表，与密度、温度有关
K表—流量计校验系数，计量罐读数与流量计读数之比。

2天然气计量（孔板流量计法兰取压）
Q气英制=0.024F b Y2F g F tf F pv（H w P f）1/2
Q气国际=0.67961F b F g F tf F pv（H w P f）1/2
式中：Q气英制—天然气产量，千立方英尺/日（MSCFD，kft3/d）Q气国际—天然气产量，m3/d
F b—孔板系数，查表
Y2—膨胀系数，查表。

上游取静压时查Y1
F g—比重系数，F g=（1/g）1/2
g—天然气比重，空气=1.000
F tf—温度系数，F tf=[520/（T f+460）]1/2
T f——华氏温度，℉
F pv—超压缩系数，查表
H w—压差，英寸水柱（″H2O）。

天然气产量计算

日期：
天然气比重：0.6 Fu=24 Fg=(1/G) 1.291 Fpv Y1
大气压：15 psi C1=Fu*Fg 30.984 Qg=C *hwx Pf 标准立方英尺/天 750780
压差量程 (ins H2O) 静压量程Pf (psi) 0-100 0-200 孔板尺寸 (ins) 1.5 Fb 455.03 Ftf 0.9943
查表说明：纵轴为天然气的华氏温度
史吏 8
附表5 Fpv Supercompressibility Factor 压缩系数
查表说明：纵轴为天然气静压；横轴为天然气的华氏温度；（不需要内插）
史吏
9
天然气产量计算表
甲方：流量计类型： Daniel 时间 1545
井号：流量计尺寸 (ins.) 5.761”
史吏
11
2. MEASUREMENT WITH METER - (Liquid rate at separator conditions) 分离器状态下用流量计求产公式
QoSep = VSep x Mf x ( 1 – BSWsep ) x 1440 / t
其中： QoSep = Gross Oil Rate. (per day) 总原油产量（天） VSep = Gross oil Volume measured by meter under separator conditions. 分离器状态下流量计测得的总原油体积。 Mf = Meter correction factor without temperature compensation. 流量计系数（未补偿温度） BSWsep = Basic Sediments and Water corrected to separator conditions. (%) 修正到分离器状态下的杂质含量（沉淀物和水） t = Time between two readings. 两个读数之间的时间间隔（分钟）

沼气产生量

1、沼气量理论计算公式：沼气产量＝废水浓度（kgCOD/m3）×设备去除率（%）×废水日排放量（m3/d）×产沼气率产沼气率： 0.7 m3/kgCOD（理论值）2、沼气换算燃煤公式沼气含甲烷率：65%；甲烷热值：6000K/ m3沼气与热值为4000K燃煤的换算公式：燃煤量＝沼气产量×沼气含甲烷率×甲烷热值÷4000K3、有关猪粪转化沼气率一般来说，鲜猪粪含SS（固形物）20%，1公斤SS可以0.2-0.4 m3的沼气。

去除每千克COD产0.35方沼气，每方沼气相当于一公斤标准煤实际产气计算去除COD千克数*0.35*0.8除1公斤COD可产0.4方沼气，每方沼气可以发电1.2-1.6度根据美国麦卡蒂教授的推算，每去除1kgCOD在理想状态下可产甲烷350L，折合含甲烷60%的沼气583L。

每去除1kgBOD产生的沼气稍高，约为1m³左右。

一立方沼气等于0.714公斤标煤；日产1000立方沼气能节约714公斤标准煤.。

一立方沼气产热值20514KJ。

标准煤热值29306KJ。

20514/29306=0714追问可是培训时，老师说一立方沼气要等于3公斤标煤，因为沼气的利用热效率比煤高多了，沼气可达90%以上，而煤低多了。

这样的算对吗？错误!未找到引用源。

错误!未找到引用源。

回答能源的种类很多，所含的热量也各不相同，为了便于相互对比和在总量上进行研究，我国把每公斤含热7000大卡（29306千焦）的定为标准煤,也称标煤。

另外，我国还经常将各种能源折合成标准煤的吨数来表示，如1吨秸秆的能量相当于0.5吨标准煤，1立方米沼气的能量相当于0.7公斤标准煤。

原煤20934千焦／公斤0．7143公斤标煤／公斤洗精煤26377千焦／公斤0．9000公斤标煤／公斤其他洗煤8374 千焦／公斤0．2850公斤标煤／公斤错误!未找到引用源。

填埋气产量计算方法

填埋气产量计算方法一、通过填埋场现场监测数据进行计算：在这种方法中，填埋场的实际气产量是基于现场数据的测量和分析得出的。

通常，这种方法需要进行长期的现场监测，以获取各种参数的数据，并根据这些数据进行计算。

1.瓦斯流速监测：通过安装瓦斯流速计，在不同深度或位置处监测瓦斯的流速。

瓦斯流速可以根据流速测量仪器的读数和填埋场中流过的气体体积进行计算。

2.瓦斯成分测定：通过安装瓦斯成分分析仪，监测填埋场中瓦斯的组成。

通过每个组分的浓度和总流量的测量，可以计算出每个组分的流量。

3.电位梯度法：通过在填埋场表面安装电位梯度探头监测电位梯度。

根据电位梯度和天然气扩散系数，可以估算出瓦斯产生速率。

4.气体压力监测：通过安装气体压力传感器监测填埋场中瓦斯的压力变化。

根据压力变化和气体体积，可以计算出瓦斯的产生速率。

通过上述监测数据，可以得出填埋场中的瓦斯产生速率和瓦斯组分的流量。

这些数据可以用于估算填埋场总的瓦斯产量。

二、通过理论模型进行计算：在这种方法中，通过建立填埋场的理论模型，计算填埋场中的瓦斯产量。

填埋场的理论模型可以基于物质平衡、气体生成机理和流体动力学等原理建立。

1.模拟填埋物质分解：根据填埋场的物质组成和分解速率等参数，通过建立填埋场的物质平衡模型，模拟填埋物质的分解过程，并估算出瓦斯的产生速率。

2.模拟瓦斯扩散：根据填埋场中气体的扩散系数和气体生成速率，建立瓦斯扩散模型，计算填埋场中瓦斯的流动和扩散情况。

3.模拟孔隙水压力：根据填埋场中水分的含量和孔隙水的压力，建立孔隙水流动模型，计算填埋场中孔隙水的流动和压力变化。

通过这些理论模型的计算，可以得出填埋场中瓦斯产生的速率和流量。

需要注意的是，填埋场的气产量计算方法需要考虑到填埋物质的分解速率、反应机理、温度、含水率、pH值等因素的影响。

因此，在实际计算中，需要对填埋场的特定情况进行调查和分析，并选择适当的计算方法。

气田常用产能计算公式及配产方法

气田常用产能计算公式及配产方法作者：折文旭夏玉琴韩玙田建韩旭李勃阳周维锁文新宽杨燕来源：《中国科技博览》2019年第02期[摘要]目前气田常用的产能计算方法主要包括理论方法和经验公式法，根据气藏的驱动能量及开发阶段不同，气体的流动状态可以分为稳态和拟稳态两类。

合理配产是气井合理生产制度的核心。

常用的配产方法是经验配产法、采气曲线配产法、节点分析配产法。

对气田常用的产能计算公式和配产方法进行总结，便于产量计算需要时使用。

[关键词]产能；气井；经验公式；配产中图分类号：H319 文献标识码：A 文章编号：1009-914X（2019）02-0142-01产能就是油气储层动态特征的一个综合指标，它是油气储层生产潜力和各种影响因素之问在互相制约过程中达到的某种动态平衡。

井筒提供了储层流体和地面管线的流通通道，如果在一定时间内，地层平均压力变化可以忽略，当确定了井口回压或井底流压时，气井的产量可以利用渗流力学方法计算得到。

气井的气井产能评价与预测的方法很多，概括起来主要包括理论方法和经验方法。

1 产能计算理论方法1.1稳定状态流动条件下天然气产量的计算方法气井产能为一定井底回压下的气井供气量。

如果气井采出多少气体外界就补充进等量的气，则气井以恒产量生产一段时间后会达到稳定。

事实上，外界不可能有气源，气井生产一般不存在稳定流，只是在一个短时间内可以把流动视为稳定的。

为了建立气体从外边界留到井底时流入气量与生产压差的关系式，假设气层水平，等厚和均值，气体平面径向流入井底。

气体在渗流过程中，由于压力不断变化，因此气体的体积也在不断变化，由于气体的粘度要比液体要低的多，因此，气体的渗流速度，尤其是井壁附近，比液体要高的多。

一方面压力损失更集中于井壁附近，保护气井不受污染更加重要；另一方面，气体渗流过程中的惯性损失已不能忽略，因此达西定量已经不再适用，此时气井的径向流动状态要利用二项式定律描述：式中A，B分别为达西流动系数和非达西流动系数，并表示如下：式中：Pe—气藏供给边界压力，MPa；Pw—井底流压，MPa；qsc—标准状态下气井产量，m3/d；K—气层有效渗透率，10-3μm2；μg—气体粘度，mPa·s；Z—气体偏差系数；T—气层温度，K；h—气层有效厚度，m；re—泄气半径，m；rw—井底半径，m。

天然气产量计算概要

CMF(60)= 转换到标况下的综合流量计系数。
BSWsep = Basic Sediments and Water corrected to separator conditions. (%) 修正到分离器状态下的杂质含量（沉淀物和水）
∆ t = Time between two readings. 两个读数之间的时间间隔（分钟）
1. MEASUREMENT WITH TANK 量罐求产公式
QoStk = Vtank x VCF x ( 1 – BSWmeasured ) x 1440 / ∆t
其中： QoStk = Net Oil Rate at 60 degF and atmospheric pressure.(per day) 标况下的原油产量（天） Vtank = Gross oil Volume measured by tank. 量罐得出的总原油体积。 VCF = Volume correction factor to be applied between either the tank temperature or final shrinkage temperature and 60 degF. 量罐时或测收缩率时的温度与标准温度（60F）的体积修正系数。 BSWmeasured = Basic Sediments and Water. (%) 杂质含量（沉淀物和水） ∆ t = Time between two readings. 两个读数之间的时间间隔（分钟）
4 史吏
附表1 Fg比重系数
查表说明：纵轴为天然气比重；横轴为天然气比重的第三个小数位
5 史吏
附表2 Fb Basic Orifice Factor 基本孔板系数
查表说明：纵轴为孔板尺寸；横轴为丹尼尔流量计的尺寸（可由铭牌查得）

气产量计算公式范文

气产量计算公式范文气体产量是指气体在特定条件下产生的数量。

气体产量的计算需要考虑气体的压力、温度、体积等因素。

下面将介绍几种常见气体产量计算的公式。

1.理想气体状态方程理想气体状态方程描述了气体的状态，其公式为PV=nRT，其中P为气体的压力，V为气体的体积，n为气体的摩尔数，R为气体常数，T为气体的温度。

如果已知气体的初始状态和末状态的压力、体积和温度，可以使用理想气体状态方程计算气体的产量。

公式如下：n=(P1*V1)/(R*T1)其中，n为气体的摩尔数，P1为气体的初始压力，V1为气体的初始体积，T1为气体的初始温度，R为气体常数。

2.绝对湿度计算气体中的水蒸气是一种常见的气体成分。

绝对湿度是指单位体积空气中所含水蒸气的质量。

绝对湿度的计算公式如下：AH=(m_h2o)/V其中，AH为绝对湿度，m_h2o为水蒸气的质量，V为空气的体积。

3.体积分数计算气体混合物中的不同成分可以通过体积分数来描述。

体积分数是指其中一成分所占混合气体体积的比例。

体积分数的计算公式如下：X = (V_i) / V_total其中，X为其中一气体成分的体积分数，V_i为该气体成分的体积，V_total为混合气体的总体积。

4.熔融石墨产气量计算在焦炭生产过程中，熔融石墨是一种重要的副产品。

其产气量可以通过以下公式进行计算：Q=Q1+Q2+Q3其中，Q为熔融石墨的总产气量，Q1为石墨中的插补气量，Q2为氧化石墨产生的气体量，Q3为石墨中碳的分解产生的气体量。

综上所述，气体产量计算的公式涵盖了理想气体状态方程、绝对湿度计算、体积分数计算以及熔融石墨产气量计算等多个方面。

根据实际情况选择合适的公式进行计算，可以有效地预测和估算气体产量。
