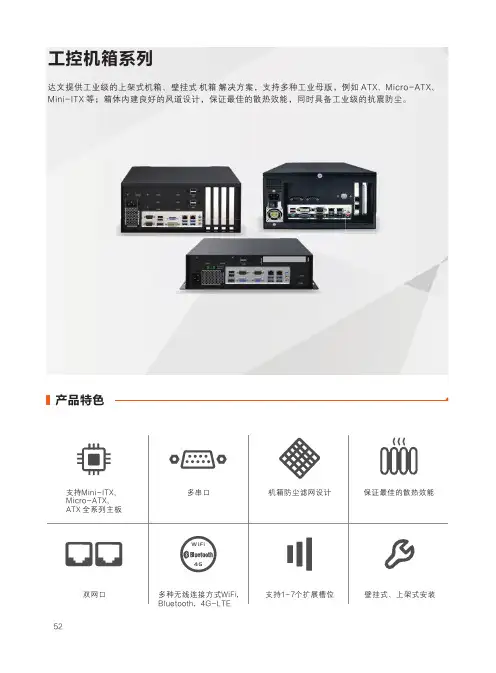

工控机箱系列
52工控机箱系列达文提供工业级的上架式机箱、壁挂式 机箱 解决方案，支持多种工业母版，例如 ATX 、Micro-ATX 、Mini-ITX 等；箱体内建良好的风道设计，保证最佳的散热效能，同时具备工业级的抗震防尘。
产品特色双网口支持1~7个扩展槽位壁挂式、上架式安装机箱防尘滤网设计多串口保证最佳的散热效能WiFi4G多种无线连接方式WiFi ，Bluetooth ，4G -LTE支持Mini-ITX, Micro-ATX,ATX 全系列主板53产品特点支持2 x 2.5"硬盘位2 x COM ， 2 x USB 机箱前面板防尘过滤支持1个板卡扩展支持1 x 2.5"硬盘位4 x COM, 2 x USB ，2 x SMA, 1 x Remote Switch 机箱侧面防尘过虑支持4个板卡扩展支持 1 x 3.5"硬盘位，1 x 2.5"硬盘位6 x COM, 4 x USB, 2 x SMA, 1 x Remote Switch 机箱侧面防尘过滤支持 1 x 3.5"硬盘位，1 x 2.5"笔记本硬盘位9 x COM ，2 x USB前置易更换防尘过滤网，方便系统维护DIC-210DIC-211211IPC-312DIC-314支持支持 1 x 3.5" 硬盘位，2 x 2.5"硬盘位4 x COM, 2 x USB 前置防尘过滤网抗冲击驱动器托架设计可支持 8 x 3.5"" 硬盘位2 x 5.25"光驱位，1 x 3.5"软驱位可视化的电源和HDD 状态指示灯，增强系统可用性前置易更换防尘过滤网，方便系统维护可锁前门，防止未经许可的访问IPC-4177个板卡扩展IPC-31754工控机箱系列技术参数Mini-ITX 主板支持 1 x 3.5" 硬盘位，1 x 2.5"硬盘位 1U FLEX 电源 /9 x COM, 2 x USB2.0，1 x SMA 1个板卡扩展 前面板1 x 8025风扇 电源灯，硬盘灯 电源开关 CE, FCC Class A 0 ~ 50℃ -20 ~ 60℃10 ~ 85% @ 40° C (无冷凝) 壁挂式277 x 262 x 151mm5KGDIC -210Mini-ITX 主板支持 2 x 2.5"硬盘位 1U FLEX 电源 2 x USB2.02 x COM, 1个扩展挡板 前面板1 x 8025风扇 电源灯，硬盘灯 电源开关，复位开关 CE, FCC Class A0 ~ 50℃ -20 ~ 60℃ 10 ~ 85% @ 40° C (无冷凝)壁挂式230 x 200 x 88.9mm2KGIPC-312DIC-211IPC-417产品规格主板规格 磁盘位电源规格前面板I/O 接口后面板I/O 接口冷却系统其它功能指示灯 开关质量鉴定认证 环境规格工作温度存储温度相对湿度物理规格安装方式 尺寸 (宽 x 深 x 高重量Mini-ITX 主板支持 2 x 2.5"硬盘位 1U FLEX 电源 /4 x COM, 2 x USB, 2 x SMA, 1 x Remote Switch, 1个板卡扩展 侧面板1 x 8025风扇 电源灯 电源开关 CE, FCC Class A 0 ~ 50℃ -20 ~ 60℃10 ~ 85% @ 40° C (无冷凝) 壁挂式306 x 279.6 x 87.3mm 2KG产品规格主板规格 磁盘位电源规格前面板I/O 接口后面板I/O 接口冷却系统其它功能指示灯 开关质量鉴定认证 环境规格工作温度存储温度相对湿度物理规格安装方式 尺寸 (宽 x 深 x 高重量1 x 3.5"2 x 2.5"标准ATX 电源 2 x USB2.04 x COM, 7个板卡扩展 前面板1 x 1025风扇 电源灯, 硬盘灯 电源开关, 复位开关 CE, FCC Class A 0 ~ 50℃ -20 ~ 60℃10 ~ 85% @ 40° C (无冷凝) 壁挂式330 x 325 x 160mm 6.5KG8 x 3.5" 磁盘位, 2 x 5.25"光驱位, 1 x 3.5"软驱位 标准ATX 电源 2 x USB2.02 x COM, 1 x LPT, 7个板卡扩展 前面板1 x 12025风扇，后窗2 x 8025风扇 电源灯, 硬盘灯, 键盘锁指示灯 电源开关, 复位开关, 键盘锁开关 CE, FCC Class A -0 ~ 50℃ -20 ~ 60℃10 ~ 85% @ 40° C (无冷凝) 上架式427 x 450 x 177mm 11.3KGDIC-314Micro-ATX 主板支持 1 x 3.5" 硬盘位，2 x 2.5"硬盘位 1U FLEX 电源 /6 x COM, 4 x USB, 2 x SMA, 1 x Remote Switch, 4个板卡扩展 侧面板1 x 8025风扇电源灯 电源开关 CE, FCC Class A0 ~ 50℃ -20 ~ 60℃ 10 ~ 85% @ 40° C (无冷凝)壁挂式306 x 279.6 x 131.3mm 2.5KGIPC-317ATX 大母板支持 硬盘位，硬盘位 ATX 大母板磁盘。
迈肯思分享4U服务器机箱具体尺寸及图纸 图文
迈肯思网址：/深圳市迈肯思科技有限公司，即Macase，创立于2004年，是中国工控机箱制造领域的新兴领军企业。
专注于提供工控机箱、服务器机箱和定制综合解决方案，产品包括1U/2U/3U/4U等工控机箱，服务器机箱广泛应用于工业自动化、通讯、电力、网络安全、智能交通、视频监控、军工/航天、自助终端、数据存储、数字标牌、车载电脑、3C应用等诸多领域。
19英寸机架式服务器机箱设计，450mm机身，采用优质1.0mm马钢高级无花镀锌板成型，黑色贴面板前置，并加装安全防护锁，大面积口空部分是散热器的散热通道。
迈肯思网址：/
4U服务器机箱技术参数：
• 型号：K445FB服务器机箱
• 服务器机箱规格：482(宽)* 450(深)*178MM(高)
• 主板：12"*9.6"(305*245MM)
•硬盘：8个3.5寸硬盘和4个2.5寸硬盘
• 光驱：3个5.25光驱
• 服务器机箱电源：普通台式ATX电源PS2
• 风扇：1个12025风扇和两个8厘米风扇
• 扩展槽：7个全高直插槽
• 面板设置：2个USB 2.0，一个电源开关，一个重启开关，一个电源指示灯，一个硬盘指示灯
• 服务器机箱箱体材质：马钢高级无花镀锌板
迈肯思网址：/• 料厚：1.0MM
4U服务器机箱——K445FB图纸
迈肯思提供高效快速的服务器机箱OEM/ODM定制方案，做到非标，多样化,小批量生产,将工业机箱工艺标准化、产品部件化、系列化，从而实现标品和非标品，结合快捷灵活，满足中小企业多样化小批量定制需求。
工控机机箱结构方案图
5U
• • • •
计算机挡板
• • • •
要求计算机主电源模块放置机箱的左右两侧，依托机箱后面板螺钉固定孔固定； 计算机主板两块分别固定在机箱底部和机箱分隔板上，机箱分隔板要求前后与箱 体均有坚固的结构固定，以确保主板固定的可靠稳定； POE线路板需要将模块上的指示灯和以太网口在机箱的前面板显露； 硬盘固定需要使用标准的硬盘安装架，并考虑抗震减振螺钉，以保证硬盘的使用 可靠稳定； POE电源适配器需要固定可靠，安装位置接近POE模块即可； 计算机主板后面接插件位置需要机箱后面板1.5cm（图示16mm）左右距离，以便保 护主板的器件； 机箱前面板考虑放置工控机的开关并适当位置布置合适的散热孔； 机箱颜色选用中绿灰BG01。
剖面 A-A 比例 1 : 3 A 16 电源1
计算机挡板
计算机主 电源限位固定
CPU风扇
计算机主 电源限位固定
计算机主板1 电源1 机箱左右两侧均 布置通风散热孔 风扇 360
计算机主板1
poe电源适配器
计算机主板
分隔板 （固定主板）
POE模块 机械硬盘 固态硬盘
侧面风扇位置 留风扇出风口
结构强度 可靠稳定
硬盘标准 固定框架
A 448 482.6±0.4（19”） 硬盘固定标准框架
工控机 前法兰板
工控机机箱内部配置情况说明 1. 两块计算机主板； 2. 两个主电源模块； 3. 一个POE模块； 4. 一个POE电源适配器； 5. 两个固态硬盘； 6. 一个机械硬盘； 7. 计算机主板后挡板两块。 计算机挡板
1.2 M3压铆螺母 63.2 51.2
46.3
电源 输入接口
电源散热风扇 9 125.2 63.7 多股电源线缆 100.8 100.4 固态硬盘-2件 计算机主电源-2件
迈肯思介绍工业机箱制作工艺图文
一、工具和原料进口数控冲床，电脑锣，进口折弯机，冲床，压铆机，钻床，攻芽机等1.0SGCC,1.2SGCC,6.0AL,2.0SPCC.二、生产步骤1.工程出图，数冲编程，原材料准备(原材料贴膜保护)。
高档铝面板电脑锣加。
2.数冲下料，精工打磨，沉孔，攻芽，折弯，喷漆，氧化。
3.全检，组装，打包三、注意问题：成型前首检，喷漆全检工业机箱是现在非常流行环保的流线型设计小批量大型不锈钢机柜的加工，因不能投入较高的模具费用，造型独特的机柜加工很难保证机柜外表面的不被破坏。
1.简单成型弯曲法平整的薄板通过适当的切割形成折弯止裂槽，再通过凹凸刀具的压制，形成各种角度的折弯面，将各个折弯面围成不同的箱体，接缝采用满焊、点焊、角焊或搭边焊的方法进行连接。
这是机箱机柜加工最传统的方法。
2.模具冲压法对于复杂结构的加工，最传统的加工方法和工艺已经无法实现，这就需要制造五金模具，通过落料模下料、成型模冲压成型。
形状简单、体积小的机柜可一次冲压成型;形状复杂、体积大的箱体，可分割成若干个零件分别冲压成型，再通过拼焊或螺栓连接、装配等方法来实现。
3.分块拼焊补丝法对于体积大、形状复杂的机柜，采用分块加工、最后再拼焊、补丝的加方法是节省加工成本的最佳方法。
4.综合连接法主要运用在变截面的钣金工件的加工，特别是一些曲面的钣金加工。
一般变截面的钣金加工，首先需要将曲面分割成不同特征的曲面零件，再分别对不同特征的曲面零件进行分类加工，如需要开具冲压模具加工的单元、制做简易的加工工装加工的单元、简单折弯加工的单元、曲线下料拼焊加工的单元等等,再将这些单元拼接成为整体。
5.拉丝工艺拉丝要均匀，好的拉丝决定不锈钢机箱外表的美观等迈肯思提供高效快速的工业机箱OEM/ODM定制方案，做到非标，多样化,小批量生产,将工业机箱工艺标准化、产品部件化、系列化，从而实现标品和非标品，结合快捷灵活，满足中小企业多样化小批量定制需求.地址：深圳市光明新区公明塘尾兴华二工业区四栋。

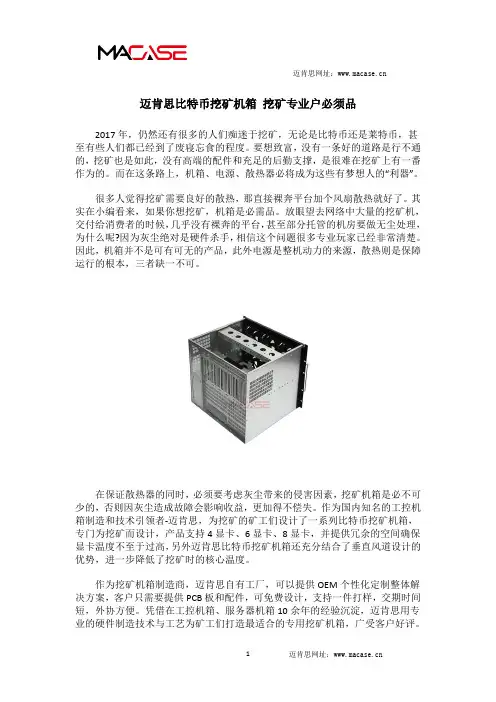

迈肯思比特币挖矿机箱 挖矿专业户必须品
迈肯思比特币挖矿机箱挖矿专业户必须品2017年，仍然还有很多的人们痴迷于挖矿，无论是比特币还是莱特币，甚至有些人们都已经到了废寝忘食的程度。
要想致富，没有一条好的道路是行不通的，挖矿也是如此，没有高端的配件和充足的后勤支撑，是很难在挖矿上有一番作为的。
而在这条路上，机箱、电源、散热器必将成为这些有梦想人的“利器”。
很多人觉得挖矿需要良好的散热，那直接裸奔平台加个风扇散热就好了。
其实在小编看来，如果你想挖矿，机箱是必需品。
放眼望去网络中大量的挖矿机，交付给消费者的时候，几乎没有裸奔的平台，甚至部分托管的机房要做无尘处理，为什么呢?因为灰尘绝对是硬件杀手，相信这个问题很多专业玩家已经非常清楚。
因此，机箱并不是可有可无的产品，此外电源是整机动力的来源，散热则是保障运行的根本，三者缺一不可。
在保证散热器的同时，必须要考虑灰尘带来的侵害因素，挖矿机箱是必不可少的，否则因灰尘造成故障会影响收益，更加得不偿失。
作为国内知名的工控机箱制造和技术引领者-迈肯思，为挖矿的矿工们设计了一系列比特币挖矿机箱，专门为挖矿而设计，产品支持4显卡、6显卡、8显卡，并提供冗余的空间确保显卡温度不至于过高，另外迈肯思比特币挖矿机箱还充分结合了垂直风道设计的优势，进一步降低了挖矿时的核心温度。
作为挖矿机箱制造商，迈肯思自有工厂，可以提供OEM个性化定制整体解决方案，客户只需要提供PCB板和配件，可免费设计，支持一件打样，交期时间短，外协方便。
凭借在工控机箱、服务器机箱10余年的经验沉淀，迈肯思用专业的硬件制造技术与工艺为矿工们打造最适合的专用挖矿机箱，广受客户好评。
对于比特币，有的人说这是在投机赚钱，有的人说这是撞大运，有的人则说是眼光问题。
但无论是什么，矿工们也都是付出了时间、精力还有财力的，但如果要收获更多的果实，一台好的挖矿机箱你绝对值得拥有。
迈肯思提供高效快速的服务器机箱OEM/ODM定制方案，做到非标，多样化,小批量生产,将工业机箱工艺标准化、产品部件化、系列化，从而实现标品和非标品，结合快捷灵活，满足中小企业多样化小批量定制需求。
大数据时代,迈肯思工控机箱市场潜力巨大
大数据时代，迈肯思工控机箱市场潜力巨大家家都会有扇门，用来保护自家的隐私;人人心中有道门，用来守护自己难以流露的秘密。
同样机器面板上也会有道门，虽然谈不上保护谁的隐私、守护谁的秘密，至少能让您机器主板里的核心配件得到更好的维护。
对一个完整的计算机系统来说，机箱似乎并没有占到很大一部分成本，但是在保证系统的正常运行的同时，机箱则扮演了非常重要角色。
机箱为内部每个组件都安排了合适的位置，主要用来保护系统操作，他们在条件比较差、噪音和灰尘的比较多的地方仍然可以正常运行，根本不受任何外部环境和条件的干扰。
对于大多数企业而言，一款好用的工控机箱已经成为必须品，在工控机箱研发方面，迈肯思始终遵循卓越质量、一丝不苟、追求卓越、超值性能的设计理念完美的结合于每一台工控机箱的研发和制造，为客户提供最满意的产品。
近日，小编从迈肯思官网中看到一款工控机箱相关报道，才知道迈肯思生产的工控机箱采用的是马钢高级无花镀锌板，这款机箱可装2 个5.25寸光驱，5 个3.5寸硬盘并带有减振功能;它们结构合理，设计先进;迈肯思工控机箱广泛应用于通信、网络、金融、电力、交通、军事、工业自动化等各领域。
不仅如此，迈肯思这款工控机箱还配有4个8025风扇及7个半高直插槽，可以看出这款机箱能够有效地确保工控机箱良好的散热性能;扩展槽数量的多少一般也是用来衡量机箱扩展性能的一个重要指标，更多的扩展槽可以为日后的机器升级带来很大的方便，由此可以看出它为日后的升级带来了很大的空间。
现在越来越多的客户将采购目标从标准化的硬件设备规模逐渐转向注重与应用需求相配套的个性化定制采购，用户的需求也在变化，我们只有要跟上这种节奏，才能得到市场的认可。
总体来说，这款迈肯思工控机箱针对性非常强，无论是外观亦或是品质，均为满足服务器主机需要而设计。
目前这款机箱从客户反映来看，普遍评价非常好，价格也适中，有需求的客户可以尽快下手。
迈肯思提供高效快速的工控机箱OEM/ODM定制方案，做到非标，多样化, 小批量生产,将工控机箱工艺标准化、产品部件化、系列化，从而实现标品和非标品，结合快捷灵活，满足中小企业多样化小批量定制需求。
工控机的大小标准
工控机的大小标准全文共四篇示例，供读者参考第一篇示例：工控机是工业控制系统中的一个重要组成部分，用于监控和控制生产过程中的各种设备和机器。
随着工业自动化的发展，工控机在现代工业生产中的地位愈发重要。
而工控机的大小标准则是工控机设计中一个重要的考虑因素，不同大小的工控机适用于不同的场景和需求。
工控机的大小标准通常包括以下几个方面：尺寸、重量、散热设计和扩展性。
尺寸是指工控机的长、宽、高等尺寸参数，合适的尺寸可以更好地满足不同场景下的空间要求。
在空间有限的工作环境中，需要尺寸较小的工控机，而在空间充裕的场景下，则可以选择尺寸较大的工控机。
重量是指工控机本身的重量，重量轻的工控机更易安装和移动，适用于需要频繁调整位置的场景，而重量较重的工控机则更稳定，适用于固定安装的场景。
散热设计是指工控机在运行过程中产生的热量的散热方式，良好的散热设计可以确保工控机在长时间高负荷运行时不过热，从而延长工控机的使用寿命。
不同大小的工控机通常采用不同的散热设计方案，以适应不同的散热需求。
扩展性是指工控机的硬件扩展能力，包括支持的接口类型和数量、扩展插槽的设计等。
一台好的工控机应具有较多接口和扩展插槽，以满足不同工业应用场景的需求。
根据以上几个方面的考虑，工控机通常可以分为几种不同大小的标准。
在工控机领域中，尺寸通常以英寸（inch）为单位。
常见的工控机尺寸包括3.5英寸、5.25英寸、7英寸、10.4英寸、15英寸等。
这些尺寸标准通常是指工控机的显示屏大小，与整体尺寸和重量有一定对应关系。
3.5英寸工控机通常是指嵌入式工控机，尺寸小、功能简单，适用于一些较为简单的工业控制应用。
5.25英寸工控机通常是指一般工控机，常用于较为复杂的工业控制系统中。
7英寸、10.4英寸、15英寸等工控机通常是指触摸屏工控机，通常用于一些需要人机交互的工业自动化应用中。
工控机还可以按照其重量来分类，通常可以分为轻型工控机、中型工控机和重型工控机等。
高端工控机选择一体带屏机箱
高端工控机选择一体带屏机箱
每个产品的定位不同，所选择的产品配置也有所区别。
高端产品会在市场普通产品上升级，增添新的配置，赋予产品更高的附加值，在行业中脱颖而出。
对于工控行业来说，如果你们定位的是高端产品，选择带屏一体机就是一个不错的选择。
迈肯思致力于为合作伙伴打造优势产品的工控机箱厂家，从不间断研发推出新产品，满足市场需求，今天小编为大家介绍一款4U带屏机箱—迈肯思K445C。
K445C带屏一体机箱外观以黑色为主色调，机身整体经过喷涂，华丽之余显得十分沉稳。
其特点在于机箱前面板带有一个8.9寸触摸液晶显示屏，可随时操作控制工控机，不需额外添加显示屏，十分方便。
前置开关键及搭配1个3.0USB接口，可实现，高速传输数据，可算得上是工控机的高配置了。
从机箱结构来看，内部经过工程师精心设计，布线合理。
可支持安装最大ATX主板尺寸（12*9.6）,这也是大多服务器的常规尺寸，基本符合用户需求。
电源和普通电脑一样，用的也是标准的ATX电源。
机箱采用1.2MM加厚板材，有利于稳固工控机配件，抗压能力
强。
迈肯思介绍1U服务器机箱的规格 图文
迈肯思网址：/深圳市迈肯思科技有限公司，即Macase，创立于2004年，是中国工控机箱制造领域的新兴领军企业。
专注于提供工控机箱和定制综合解决方案，产品包括1U/2U/3U/4U等工控机箱,广泛应用于工业自动化、通讯、电力、网络安全、智能交通、视频监控、医疗保健、军工/航天、自助终端、数据存储、数字标牌、车载电脑、3C应用等诸多领域。
作为国内知名的工控机箱制造和技术引领者，迈肯思始终遵循卓越质量、一丝不苟、追求卓越、超值性能的设计理念完美的结合于每一台工控机箱的研发和制造。
在全体同仁的不断努力、技术积累及密切合作下，我们的研发团队开发出众多拥有自主专利的系列产品，同时也成为了众多公司的合作伙伴。
其实U是一种表示服务器机箱外部尺寸的单位，是unit的缩略语，详细尺寸由作为业界团体的美国电子工业协会(EIA)决定。
之所以要规定服务器机箱的尺寸，是为了使服务器机箱保持适当的尺寸以便放在铁质或铝质机架上，机架上有固定服务器机箱的螺孔，将它与服务器的螺孔对好，用螺丝加以固定。
规定的尺寸是服务器机箱的宽(482mm=19英寸)与高(4.445cm的倍数)，由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”服务器机箱。
迈肯思网址：/厚度以44.5mm为基本单位，1U就是44.5mm，2U则是1U的2倍为89mm(如此类推，也就是说所谓“1U服务器机箱”，就是外形满足EIA规格、厚度为44.5mm 的产品，设计为能放置到19英寸机柜的产品一般被称为机架服务器机箱。
迈肯思网址：/
地址：深圳市光明新区公明塘尾兴华二工业区四栋。
标准matx立式机箱
标准matx立式机箱标准matx立式机箱是一种常见的计算机外设，它具有紧凑的尺寸和合理的内部空间设计，适合大多数matx主板和硬件组件。
本文将介绍标准matx立式机箱的特点、优势和适用场景，帮助用户更好地了解和选择适合自己需求的机箱。
首先，标准matx立式机箱具有紧凑的外形尺寸，通常为长宽高分别为360mm×210mm×405mm，体积小巧，适合放置在桌面上或者狭小空间内。
其垂直排列的设计能够有效节省空间，使得整个机箱结构更加稳固，同时也更易于散热。
此外，标准matx立式机箱通常采用全铝合金或者钢板材质，具有良好的散热性能和耐用性，能够有效保护内部硬件组件。
其次，标准matx立式机箱内部设计合理，能够容纳matx主板、显卡、电源、硬盘等硬件组件，满足大多数用户的日常使用需求。
机箱内部采用模块化设计，可以根据用户需求进行灵活组装，方便安装和更换硬件。
同时，机箱内置多个散热风扇和散热孔设计，能够有效降低硬件工作温度，保证系统稳定性和性能表现。
此外，标准matx立式机箱还具有良好的扩展性和适用性。
其内部空间设计合理，能够容纳多个扩展卡槽和硬盘位，支持多种硬件组件的安装和扩展。
机箱外部设计简洁大方，具有现代感和科技感，适合不同风格的电脑装机需求。
同时，机箱前置USB接口和音频接口设计，方便用户接入外部设备，提高使用便利性。
综上所述，标准matx立式机箱是一种紧凑、稳固、散热性能良好的机箱产品，具有良好的内部空间设计和扩展性，适合大多数matx主板和硬件组件的安装和使用。
无论是日常办公、家庭娱乐还是轻量游戏需求，都能够满足用户的使用需求。
因此，对于需要更换或购买新机箱的用户来说，标准matx立式机箱无疑是一个不错的选择。
标准机箱机柜设计说明
标准机箱机柜设计、机箱面板1、面板（见图1-1~图1-3）图图圏2、 面板宽度B 的尺寸系列：482.6, 609.6, 762.0mm3、 高度H 的尺寸系列见表1-14、 面板的材料：面板一般使用型材或1.50mm 冷轧钢板制作；工作站的面板用 铝合金板制作，厚度分为10mm 、8.0mm 、6.0mm 、5.0mm 几个规格；5、 面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性 的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在 机箱面板的左上角醒目位置，特殊情况可例外；表1-1注：表中：U=44.45mm ; H=nXU-0.8mm ;当结构设计需要增加不足1U 的面板高度时，允许在H值上增加1/2U,但h l、h2、h3不变。
6面板安装槽口或安装孔的尺寸见图1-4 :图1-47、面板的类型与机柜立柱的配合示意，见图1-5 :图1-58、面板与机柜（或机架）在宽度方向上的安装尺寸（见图1-6、表1-2 ）机柜立柱-m □!ffiffl DI fflB □!ffiffl nl mffl □!nl ffiffl □!EBlffl nl fflffl nl EAlffl DI□!B]ffl o丑一4-图1-69、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/T3047.2-9210、把手：把手应优先选用机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U （包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4 ；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4 ；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3 ；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大0.3mm，前框与箱体之间的间隙单边留0.3mm比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留0.3mm比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。
迈肯思讲解1U服务器机箱的标准尺寸
迈肯思讲解1U服务器机箱的标准尺寸对于1U机架式服务器来说，对高度和宽度有比较严格的规定，1U是指的服务器高度为44.45毫米，宽度是19英寸，但是对于1U服务器机箱的长度，并没有特别严格的规定。
不过请注意，非标准的、内部纵身长度少于650毫米的小型企业机柜务必使用525毫米长度的1U服务器机箱，如果您的机柜是短于550毫米的工控机柜，则需要使用360毫米或者370毫米长度的超短款1U机箱，否则是不能正常安装服务器的，除非不关机柜门。
1U服务器机箱按照长度主要分为两组，即“标准组”和“短款组”。
“标准组”服务器机箱的长度约为625-725毫米，可以安置PC主板和双CPU服务器主板(含12×13英寸超大尺寸)。
“短款组”服务器机箱的长度约为360-525mm，只能用于安装PC主板和单CPU 服务器主板(最大尺寸的PC主板也没有问题)。
“标准组”的1U服务器机箱适合国内外各大电信级服务器机箱机柜的尺寸，现在国内电信机房的标准机柜深度一般都在85厘米到100厘米左右。
如果您的机柜不是标准的深度，比较浅，则可以选用“短款组”1U服务器机箱，短款组的1U服务器机箱，具有更好的兼容性。
标准19英寸1U机架式服务器机箱，长度约为625-725毫米，1U服务器机箱适合国内外电信机柜标准，优质冷轧钢板锻造，内外黑色喷塑钻石光泽。
作为国内知名的服务器机箱制造和技术引领者，迈肯思始终遵循卓越质量、一丝不苟、追求卓越、超值性能的设计理念完美的结合于每一台服务器机箱的研发和制造。
在全体同仁的不断努力、技术积累及密切合作下，我们的研发团队开发出众多拥有自主专利的系列产品，同时也成为了众多公司的合作伙伴。
迈肯思提供高效快速的服务器机箱OEM/ODM定制方案，做到非标，多样化,小批量生产,将工业机箱工艺标准化、产品部件化、系列化，从而实现标品和非标品，结合快捷灵活，满足中小企业多样化小批量定制需求。
迈肯思网址：地址：深圳市光明新区公明塘尾兴华二工业区四栋。
optiplex 790机箱图解
台式机 — 正面视图和背面视图
图 2: 台式机的正面视图和背面视图
1. 光盘驱动器 2. 光盘驱动器弹出按钮 3. 电源按钮、电源指示灯 4. USB 2.0 接口（4 个） 5. 麦克风连接器 6. 耳机连接器 7. 驱动器活动指示灯 8. 诊断指示灯（4 个）
9. 挂锁扣环 10. 安全缆线插槽 11. 电源连接器 12. 背面板连接器 13. 扩充卡插槽（4 个） 14. 电源设备诊断指示灯 15. 电源设备诊断按钮
图 9: VGA 至 DVI 适配器
图 10: DVI 至 DisplayPort 适配器
图 11: VGA 至 DisplayPort 适配器 6
2. 连接 USB 键盘或鼠标（可选）。
图 12: USB 连接
3. 连接网络电缆（可选）。
图 13: 网络连接
4. 连接调制解调器（可选）。
图 14: 调制解调器连接
• Intel Core i5，i7 Quad Core • Intel Core i3 Dual Core • Intel Pentium Dual Core • Intel Celeron Dual Core
视频 类型：
集成
独立 集成视频内存
• Intel HD Graphics • Intel HD Graphics 2000
Information in this publication is subject to change without notice. © 2011 Dell Inc. All rights reserved. Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
工控机箱简介ppt课件
IPC-622特点：
冗余电源,功率强大 支持多系统 系统良好的散热性能 采用先进的智能报警模块
