SOLIDEDGE 快速装配
Solidworks的自动装配和装配优化策略详解

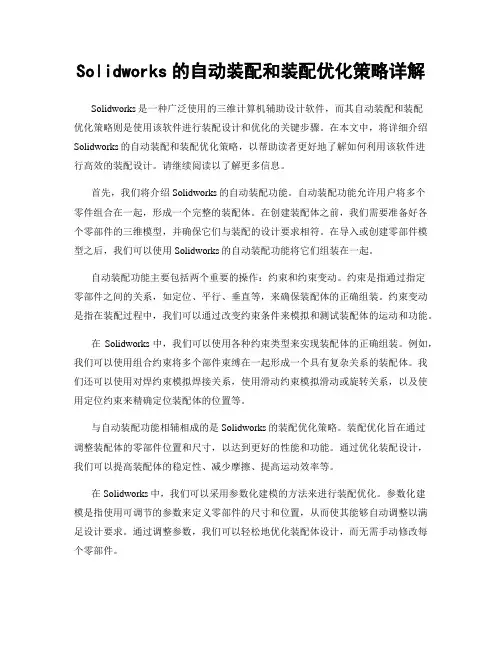

Solidworks的自动装配和装配优化策略详解Solidworks是一种广泛使用的三维计算机辅助设计软件，而其自动装配和装配优化策略则是使用该软件进行装配设计和优化的关键步骤。
在本文中，将详细介绍Solidworks的自动装配和装配优化策略，以帮助读者更好地了解如何利用该软件进行高效的装配设计。
请继续阅读以了解更多信息。
首先，我们将介绍Solidworks的自动装配功能。
自动装配功能允许用户将多个零件组合在一起，形成一个完整的装配体。
在创建装配体之前，我们需要准备好各个零部件的三维模型，并确保它们与装配的设计要求相符。
在导入或创建零部件模型之后，我们可以使用Solidworks的自动装配功能将它们组装在一起。
自动装配功能主要包括两个重要的操作：约束和约束变动。
约束是指通过指定零部件之间的关系，如定位、平行、垂直等，来确保装配体的正确组装。
约束变动是指在装配过程中，我们可以通过改变约束条件来模拟和测试装配体的运动和功能。
在Solidworks中，我们可以使用各种约束类型来实现装配体的正确组装。
例如，我们可以使用组合约束将多个部件束缚在一起形成一个具有复杂关系的装配体。
我们还可以使用对焊约束模拟焊接关系，使用滑动约束模拟滑动或旋转关系，以及使用定位约束来精确定位装配体的位置等。
与自动装配功能相辅相成的是Solidworks的装配优化策略。
装配优化旨在通过调整装配体的零部件位置和尺寸，以达到更好的性能和功能。
通过优化装配设计，我们可以提高装配体的稳定性、减少摩擦、提高运动效率等。
在Solidworks中，我们可以采用参数化建模的方法来进行装配优化。
参数化建模是指使用可调节的参数来定义零部件的尺寸和位置，从而使其能够自动调整以满足设计要求。
通过调整参数，我们可以轻松地优化装配体设计，而无需手动修改每个零部件。
除了参数化建模外，Solidworks还提供了一些专门用于装配优化的工具和功能。
例如，我们可以使用Mate Controller来模拟和分析装配体的运动，并根据实际情况来调整零部件的位置和尺寸。
solidwsorks第五章 装配设计
6.紧固件和减速器附件装配
用插入的方式装配以下所有紧固件：
螺钉M16X180
圆锥销10X孔盖组装件，并加上相应的紧固件螺钉等。
五、替代零件
我们如果要更换其中的斜齿轮为直齿轮，则单击“替 换零件”按钮，选取准备替换的斜齿轮，系统打开替代 件对话框，找到直齿轮并打开，系统自动完成零件的替 换，如图所示。
轴对齐
功能: 使两个零件的中心轴线对齐。 步骤:依次选择A零件、轴（或孔）表面1、 B零件、轴（或孔）表面2
插入
功能: 将一个零件插入到另一个零件的某个特征中去，它是 轴对齐与匹配两个装配关系的组合。 步骤: 依次先选择A零件、表面1、B零件、表面2
接着再选 择轴（或孔）1、轴（或孔）2 也可先选择轴孔再选表面
六.装配阵列
• 视孔盖与箱盖紧固用的螺钉孔，是一个通过特征阵列产生的规 则结构。在安装上述螺钉时，我们可以一个一个地安装，但不断重 复的劳动使设计者的创新能力受到了限制，也大大降低了设计效率。 Solid Edge 对这样的零件装配提供了装配阵列功能，可以一次完成 多个零件的装配。用装配阵列完成的多个零件之间存在父子关系， 通过修改先装配的父零件，可一次完成所有子零件的修改。 • 注意一点，零件数组命令并没有对零件相互位置关系进行约束，而 是根据实体中的数组特征来完成装配数组。如果零件中没有数组特 征，则不能使用此命令进行装配设计。
第五章 装配设计
装配工具条:
选草阵复 择图列件 零除 件料 捕 固 移 替 显 隐 显 激 关 坐 获 定 动 换 示 藏 示 活 闭 标 并 零 零 单 系 适 件 件 个 统 应 零 件
装配关系:
Solid Edge装配包含八种装配关系：匹配、面对齐、轴对齐、插
solidworks装配体教程
solidworks装配体教程SolidWorks装配体教程首先，打开SolidWorks软件并创建一个新的装配体文件。
选择适当的单位和尺寸。
接下来，导入需要组装的零件文件。
可以使用“文件”菜单中的“导入”选项，或者直接拖动零件文件到装配体窗口中。
确保零件的坐标系和装配体的坐标系是一致的。
在装配体窗口中，选择一个适当的基准面或者平面作为参考面。
这将有助于正确地定位和组装零件。
使用组装工具栏上的“组装”功能来添加零件。
点击“组装”按钮后，在装配体窗口中选择一个零件，并点击鼠标左键以确定零件的位置。
再次点击鼠标左键以确定零件的方向。
重复以上步骤，将所有需要组装的零件添加到装配体中。
确保每个零件都正确地位置和定位。
一旦所有零件被添加到装配体中，可以使用“约束”工具来限制零件的运动。
选择一个零件和一个约束类型，然后选择需要约束的位置或者方向。
点击鼠标左键以确定约束。
继续添加约束，直到所有零件都被适当地约束和定位。
确保装配体中的零件能够以正确的方式相互交互。
在完成装配体的定位和约束后，可以使用“关系”工具来定义零件之间的关系。
这些关系可以是平行、垂直、对称等。
选择一个零件和一个关系类型，然后选择需要关联的位置或者方向。
点击鼠标左键以确定关系。
继续添加关系，直到所有零件之间的关系都被定义和确定。
确保装配体中的零件之间的关系是正确的和逻辑上合理的。
完成以上步骤后，保存装配体文件。
可以使用“文件”菜单中的“保存”选项，或者使用快捷键Ctrl + S。
这是一个基本的SolidWorks装配体教程，希望对您有所帮助。
记住，在学习和使用SolidWorks时，不断练习和实践是关键！。
Solid Edge ST10中文版标准教程4
4.2插入零部件
4.2.1在装配中放置第一个零件
• 将零部件置于装配体中的方法是从【零件库】 或【窗口资源管理器】拖入装配部件。
• 要启动零件放置过程，应在【零件库】选项 卡中选择需要的零件，然后将它拖入装配体 窗口。也可以通过双击【零件库】选项卡中 的零件来开始零件的放置过程。
前，将选定零件旋转到大致位置。快速装配操作完成后，如果面的位置超出 180°，请单击命令 条上的【翻转】按钮。 • 与圆形边的匹配可在一次操作中迅速定位零件，如紧固件。
4.3.3装配关系
4.4阵列零件
• 选择【主页】选项卡→【阵列】组→【阵列零件】按 钮。
• 选择要进行阵列的零件。 • 在【阵列零件】命令条上，单击【接受】按钮。 • 在装配中选择包含想要使用的阵列特征的零件。 • 在【装配】窗口中，选择零件上的阵列特征。 • 选择在步骤 5 所选阵列上的参考位置。 • 在命令条上，单击【完成】按钮。
爆炸所选特定的子装配。
•
在【自动爆炸】命令条上，单击【爆炸】按钮。
•
（为爆炸配置指定名称）在【主页】选项卡→【配置】组中，执行以下操作：
•
选择【当前配置】列表。
•
从【当前显示】中，单击【新建】按钮。
•
在【新建配置】对话框的【名称框】中，指定配置名称。
4.6.2装配报告
• 装配报告 - 对于装配体和结构框模型，装配报告列出了 模型中的零件和子装配。可以生成以下类型的报告：
• 当选择【粘贴】命令时，将在一个单独的窗 口中显示零件，就像从【零件库】选项卡中 选择了它一样，然后就可以在新零件和装配 中的其他零件之间应用装配关系。
solidworks装配教程
solidworks装配教程SolidWorks是一款3D CAD软件，广泛应用于工程设计、制造工艺规划、产品装配和可视化等方面。
本文将为您介绍SolidWorks的装配教程。
首先，打开SolidWorks软件，选择新装配。
在装配文件中，选择合适的单位和模板，并创建一个新的装配文件。
其次，选择合适的法线面或平面作为装配的基准面。
在设计中，基准面用于确定零件的相对位置和装配方式。
选择好基准面后，将它拖放到装配窗口中。
接下来，导入需要装配的零件。
点击“插入零件”按钮，在弹出的窗口中选择需要导入的零件文件，然后按照指引将零件拖放到装配窗口中。
可以使用鼠标和键盘进行零件的定位和调整，直到满足设计要求。
装配中，可以通过添加约束关系来进行零件之间的位置和运动控制。
例如，可以使用平行、垂直、对齐等约束关系来确保零件的正确位置。
另外，还可以添加固定约束来使某些零件保持固定不动，以实现装配的稳定性。
在完成零件装配后，可以对装配进行分析和测试。
SolidWorks提供了丰富的分析工具，可以评估装配的运动性能、受力情况和其他工程参数。
通过对装配进行仿真和分析，可以优化设计方案，提高产品的性能和可靠性。
最后，保存并导出装配文件。
在装配完成后，点击“保存”按钮保存装配文件。
此外，还可以选择导出为其他文件格式，以便与其他软件进行数据交互和共享。
总结起来，SolidWorks的装配教程包括创建装配文件、导入零件、定位和调整零件、添加约束关系、进行分析和测试，以及保存和导出装配文件等步骤。
通过掌握这些基本操作，您可以利用SolidWorks软件进行高效、精确的装配设计工作。
SolidEdge快捷键一览表
S o l i d E d g e快捷键一览表集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]Solid Edge 快捷键一览表：Solid Edge 快捷键一览表：快捷键位置注释Enter 所有对输入值的锁定/完成某个特征Esc 所有返回选择状态/取消当前命令Backspace 所有取消对输入值的锁定Tab 所有转换到下一输入项鼠标右键所有完成某个特征/完成单项工作Ctrl＋U 所有更新关系ALT＋鼠标左键所有将按钮拖拽移动到不同工具栏或将其删除Ctrl＋鼠标左键所有拖动"资源查找器"时按住键不放来防止其泊靠A/L 草图（直线工具绘制线和绘制弧之间切换按住 Alt 键草图暂停"智能略图"识别关系的功能ALT＋鼠标左键草图修改元素时删除关系，拖动该元素或它的一个手柄Ctrl＋鼠标左键草图（移动、镜像、旋转、缩放工具）复制F12 键或单击鼠标中键草图（参考点绘图工具）重定位参考点F9 草图（参考点绘图工具）关闭和打开"参考点绘图工具"显示F10 草图（参考点绘图工具）锁定和取消锁定 X 值F11 草图（参考点绘图工具）锁定和取消锁定 Y 值F12 草图（参考点绘图工具）设置原点HOME 草图（参考点绘图工具）复位原点Shift＋鼠标左键选取时增选或减选（包括特征、线、面、体和零件、装配体）Shift＋鼠标左键装配拖拽零件或装配入装配区，不赋予任何装配关系Ctrl＋鼠标左键装配拖拽零件或装配入装配区，自动赋予固定关系Esc 装配中激活的模块关闭在适当位置激活的零件并返回到装配件的最顶级Z XpresRoute 绘制线时，锁定轴X XpresRoute 绘制线时，锁定平面C XpresRoute 绘制线时，去除锁定Shift＋鼠标左键二维工程图（智能尺寸）放置水平或垂直尺寸Shift +Enter 二维工程图（尺寸前缀）输入多行文字，Alt＋鼠标左键二维工程图（引导线）对引导线插入或删除顶点对视图的操作Ctrl +I/ F/ T/ B/ L/R 所有轴测图/前视图/顶视图/底视图/左视图/右视图Shift＋鼠标右键所有旋转视图Ctrl＋Shift＋鼠标右键所有平移视图Alt＋鼠标右键所有（除二维工程图）放大框选区域Ctrl＋鼠标右键所有动态缩放F5 所有刷新Alt＋F5 所有回到前一视图Ctrl +F6 所有下一视图Alt＋Z 二维工程图激活框选缩放F12 二维工程图激活动态缩放Alt＋鼠标右键二维工程图放大图至图纸大小Ctrl +↑/↓ 所有放大/缩小Ctrl＋Shift＋↑/↓/←/→ 所有向上平移/向下平移/向左平移/向右平移↑/↓/←/→ 所有（除二维工程图）绕+X旋转/绕-X旋转/绕+Y旋转/绕-Y旋转软件通用快捷键：命令快捷键命令快捷键新建 Ctrl +N 全部选中 Ctrl +A 打开 Ctrl +O 撤销 Ctrl +Z关闭 Alt＋F4 删除 Delete保存 Ctrl +S 剪切 Ctrl +X打印 Ctrl +P 复制 Ctrl +C帮助 F1 粘贴 Ctrl +V上下文帮助 Shift＋F1。
使用SolidWorks进行装配设计的实用方法
使用SolidWorks进行装配设计的实用方法SolidWorks是一款广泛应用于机械工程领域的三维设计软件，拥有强大的装配设计功能，提供了多种实用方法帮助工程师提高效率和准确性。
本文将介绍一些使用SolidWorks进行装配设计的实用方法，以帮助读者更好地应用这一工具。
首先，一个好的装配设计是需要良好的部件设计作为基础的。
在开始装配设计之前，我们需要详细设计每个部件，并清楚定义每个部件的尺寸和特征。
这样做可以确保装配过程中没有尺寸冲突和偏差。
其次，使用SolidWorks的装配功能，我们可以通过创建关系和约束来准确地组装部件。
关系和约束是指两个或多个零件之间的逻辑连接，比如垂直、水平、对称等。
在SolidWorks中，我们可以使用各种关系和约束来确保装配的正确性和可靠性。
例如，可以使用“啮合关系”将两个齿轮连接在一起，使用“约束”将零件固定在特定位置。
其次，SolidWorks还提供了装配剖面功能，可以帮助我们更好地了解装配过程中的内部结构和关系。
通过使用装配剖面，我们可以选择想要查看的切面，并可以通过添加标注和注释来标识和描述各个零件和组件的功能和特征。
此外，SolidWorks的可视化功能可以帮助工程师更好地了解和展示装配设计。
通过设置透明度、颜色和纹理等属性，我们可以创建逼真的装配模型，并可以使用动画功能模拟装配的过程。
这对于演示和沟通装配设计非常有用。
值得一提的是，SolidWorks还提供了一些实用的快捷操作，可以帮助工程师提高效率。
例如，可以使用“快速组件”功能来快速复制和粘贴零件，使用“封闭循环”功能来选择和编辑装配中的循环体，还可以使用“图形外观”功能来隐藏或显示组件的外观，以简化装配设计过程。
最后，SolidWorks还提供了强大的装配分析工具，可以帮助我们检测和解决装配过程中的可能问题。
通过使用装配分析工具，我们可以检查零件之间的间隙、碰撞、干涉等问题，并可以做出相应的调整和修改。
solidedge快捷键
solidedge快捷键高级快捷键：1.使用绘制工具（如“通过中心绘制线”和“通过中心绘制弧”）时，可通过按下 Enter 键或 Tab 键来在条形栏上锁定值。
可通过按下 Backspace 键取消对值的锁定。
2.使用“线/弧”命令时，可通过单击条形栏上的按钮或按下键盘上的“A”键或“L”键，以在绘制线和绘制弧之间切换。
3.可通过按住 Alt 键不放以暂停"智能略图"识别关系的功能。
放开 Alt 键后"智能略图"将再次识别关系重定位"参考点绘图工具"目标按下键盘上的 F12 键或单击鼠标中键。
4.可在"参考点绘图工具"中使用功能键。
按下 F10 键以锁定和取消锁定 X 值。
按下 F11 键以锁定和取消锁定 Y 值。
按下 F9 键来关闭和打开"参考点绘图工具"显示。
5.在装配时按住Shift不放拖拽把零件拖拽进装配空间，不赋予任何位置关系（可用于）Ctrl＋鼠标左键拖拽零件进入装配，自动赋予固定关系。
6.使用如"圆化边"或"添加工程图"命令时，可取消对边或面的选择。
按住 Shift 键不放并单击边或面以取消选择它。
7.可通过在"智能步骤"条形栏上单击"完成"按钮、按下 Enter 键或单击鼠标右键以完成某个特征8.可用"智能尺寸"在一条线上放置水平和垂直尺寸（即使该线位于角上）。
对于水平或垂直尺寸，放置尺寸时须按住 SHIFT 键。
9.可在"尺寸前缀"对话框上的"下标"字段输入多行文字。
可通过输入文字后按下SHIFT+ENTER 键开始新的一行。
10.可在引导线中插入顶点。
选择引导线，然后按住 ALT 键并单击该引导线。
要删除一个顶点，请按住 ALT 键并单击该顶点。
Solid Edge--无与伦比的装配设计
Solid Edge--无与伦比的装配设计Solid Edge采用多种技术，能够轻松完成大型机器的装配。
采用自顶而下和自底而上两种装配技术，使装配设计可以在工作组中齐头并进，并确保整台机器的正常装配。
设计得当的装配方法和智能装配，提高了装配效率。
显示配置能隐藏或冻结与当前工作无关的零件，既便于装配体又减轻了系统的负担。
装配体族和多工位装配的引入有效地解决了装配体改型所面临的重新装配的烦琐问题。
其它诸如装配分解图生成、动画文件制作、管道的建立都在独立的子环境中进行，设计巧妙而又简单实用。
装配关系和零件装配Solid Edge定义了贴合、对齐、插入，各种点线面的连接和夹角等装配关系，综合解决了零件装配的各种情况。
装配零件的过程，实际就是定义零件与零件之间装配关系的过程。
从零件库中拖动一个零件作为装配窗口，然后在动态工具条的引导下逐步指定装配关系就能完成零件装配。
参照装配和自动装配命令能根据选择的目标自动判定适用的装配关系，简化了步骤，提高了装配效率。
装配管理器装配管理器集中了用于装配的多种工具，包括装配树、零件库、装配族、监测器和搜索工具。
装配树工具可以查看装配结构、编辑零件装配关系。
零件库类似于Windows的资源管理器，可以浏览及装配零件。
装配族能实现多种装配方案，通过零件替换就能在一个装配文件中反映不同零件的装配结果。
监测器是实现精确装配的好帮手，能对指定的指标提供实时监测。
搜索工具能迅速地查找并显示装配中的零件。
与相应的浮动菜单相结合，使用装配管理器可以完成几乎所有的装配工作。
装配树装配树工具用两个窗口显示装配信息。
装配结果窗口列出了构成装配体的所有零部件，装配关系窗口则显示当前零件的装配关系。
结合浮动菜单，在装配结果窗口可以隐藏、显示、激活、冻结选定的零件，在装配关系窗口可以删除和抑制装配关系。
装配族使用装配族工具，可以在同一个装配文件中保存一组仅仅有个别零件不同的装配体，为设计和评估各种装配方案提供了方便。
2024版SolidEdge实用教程应用篇
目录•SolidEdge基础操作•草图绘制与编辑•三维建模与装配设计•工程图生成与标注•钣金设计与模具开发应用•渲染、动画与仿真分析功能介绍SolidEdge基础操作安装步骤01下载SolidEdge安装包。
02运行安装包，按照提示进行安装。
03选择安装目录和组件。
启动方法完成安装后，重启计算机。
通过开始菜单找到SolidEdge程序组，点击启动。
在桌面或任务栏创建快捷方式，双击启动。
01菜单栏包含文件、编辑、视图等基本操作。
02工具栏提供常用命令的快捷按钮。
设计窗口显示三维模型或二维图纸。
属性管理器显示和编辑对象的属性。
零件设计创建和编辑三维零件。
装配设计将零件组装成完整的产品。
工程图设计生成零件的二维工程图纸。
钣金设计针对钣金件进行专业设计。
010203使用鼠标单击选择单个对象。
使用鼠标拖动选择多个对象。
选择对象01使用快捷键进行快速选择。
02视图操作02使用鼠标滚轮进行缩放。
按住鼠标中键进行平移。
使用快捷键进行旋转和定向视图。
编辑技巧01使用“撤销”和“重做”功能纠正错误操作。
02使用快捷键提高操作效率。
03利用属性管理器批量修改对象属性。
01 02 03文件管理使用“保存”和“另存为”功能保存设计成果。
设置自动保存以避免意外丢失数据。
定期备份重要文件以防止数据损坏。
版本控制利用SolidEdge的版本管理功能，记录设计历史。
在团队中共享文件时，确保使用统一的版本控制策略。
定期检查和清理旧版本文件，以节省存储空间。
草图绘制与编辑在SolidEdge 中，首先需要选择一个合适的草图平面，可以是已有的平面、基准面或工作平面。
选择草图平面根据需要，为图形添加几何约束（如平行、垂直、相等等），以确保图形的稳定性和正确性。
添加约束在选定的草图平面上，点击“创建草图”按钮，进入草图绘制模式。
创建草图使用各种绘图工具（如直线、圆、弧等）在草图平面上绘制所需的图形。
绘制图形使用尺寸标注工具对图形进行尺寸标注，确保图形的准确性和可制造性。
快速掌握SolidWorks进行3D建模和装配
快速掌握SolidWorks进行3D建模和装配第一章：SolidWorks的基本介绍SolidWorks是一款常用的三维建模软件，由达索系统公司开发。
它以其强大的功能和易于学习的特点受到了广泛的推崇。
SolidWorks可以用于创建和编辑3D模型，并可以进行装配和分析。
它被广泛应用于机械工程、汽车设计、航空航天、电子产品等领域。
第二章：SolidWorks的界面和工具SolidWorks的界面由各种不同的窗口和工具组成。
主要的窗口包括绘图区、特征管理器、特征属性管理器和装配管理器。
在绘图区可以进行模型的创建和编辑，特征管理器用于管理模型的不同特征，特征属性管理器用于设置特征的属性，装配管理器则用于进行多个零部件的装配。
SolidWorks提供了丰富的工具和命令，可以满足不同建模和装配的需求。
例如，可以使用线段工具、圆工具和矩形工具来创建基本的几何形状；可以使用放样工具、旋转工具和擦除工具来进行更复杂的几何体创建；还可以使用约束工具和关系工具来进行装配。
第三章：SolidWorks建模的基本步骤在使用SolidWorks进行建模时，需要按照一定的步骤进行操作。
首先，需要确定模型的整体结构和尺寸；然后，使用适当的工具创建基本的几何形状；接下来，使用特征工具进行模型的进一步编辑和加工；最后，进行必要的修饰和设计。
在创建几何形状时，可以使用Sketch工具绘制基本曲线或几何图形，并通过命令将其转换为模型。
在特征编辑过程中，可以使用切削工具和填充工具来改变几何体的形状和尺寸。
此外，还可以使用草图模式、曲面模式和实体模式来创建不同类型的模型。
第四章：SolidWorks装配的基本步骤SolidWorks的装配功能允许用户将多个零部件组装成一个整体模型。
在进行装配之前，需要准备好各个零部件的模型文件。
然后，可以使用装配工具将这些零部件导入到装配文件中，并通过约束和关系工具进行定位和连接。
在进行装配时，可以使用装配工具和装配功能进行零部件的定位和连接。
关于SolidWorks大装配提高速度
关于SolidWorks 大装配其实不管是哪种软件，多么好的计算机，随着装配体的增大、复杂，都会有计算机速度降低，甚至死机。
其实对于大型装配体重要的是在于管理，只要管理得当才能在日常的设计工作中得心应手。
对于SolidWorks 软件，在大装配的管理上也用一套行之有效的方法。
首先，要明确自己的目的。
有一个明确的目的才能制定一系列的方法解决他，做到有的放矢。
对于装配来说，一般我们关心的是零部件之间的相对位置关系和整体的设计效果。
有谁会在装配体中查看某个螺纹丝牙的形状呢。
针对这一点，SolidWorks 里面有一个选项，可以有效的减小螺纹对整另外，在组装这些零部件的时候，也许我们参考的就是一个孔的同心，或是某个面的重合，这样我们就可以根据自己的实际情况，有选择的打开装配体。
如果在装配中发现有需要参考的零部件，而这个零件没有打开，在这里也可以继续打开需要的零部件，通过这种方法，可以大大的提高装配的速度和设计效率。
在上图的打开选项中，预览图的下面可以选择打开不同的配置和显示状态，或者是不打开隐藏的零部件。
最下面的“轻化”选项可以只装载部分信息，这样在操作装配的时候可以提高速度。
另外“快速查看”选项是加载最少的装配信息打开装配体。
因为载入的信息少，操作上就有了限制，所以在操作的时候可以有针对的打开关系的部分，从而提高装配效率。
下图为用“快速查看”打开的装配体后显示的对话框。
在这个对话框中可以将所有的零部件打开，也可以打开关系的零部件。
（提示：可以按住Ctrl键打开多个零部件）这里是已经打开的选定零部件。
在这里装配一个新的零件要比在整个装配中加入新零件快得多。
可以在设计树中方便的显示需要的零部件。
当然也可以用SolidWorks的选择器，选择某一类零件进行操作。
在这个选择器里面也可以定义自己的规则，比如选择所有的标准件、选择所有材料为Q235的零件等等。
通过以上方法的操作，一定能提高您设计的效率，和装配速度；给您的设计带来方便，让设计变得更加简单，让工作变得更愉快。
