电控发动机基本原理
电控发动机的工作原理
电控发动机的工作原理
电控发动机是使用电子控制系统来管理和控制发动机燃油喷射、点火时机和进气量等关键参数的发动机。
它的工作原理可以简单概括为以下几个步骤：
1. 传感器检测：电控发动机内部安装了多个传感器，用于检测引擎温度、氧气含量、进气量、曲轴位置等关键数据。
这些传感器将实时收集到的数据传输给电子控制单元（ECU）。
2. 数据处理与计算：ECU是电控发动机的核心控制单元，接
收传感器传输的数据后进行处理和计算。
它会根据预设的算法和性能模型，对引擎当前状态进行判断和分析。
3. 燃油喷射控制：根据计算结果，ECU会对燃油喷射系统进
行控制。
它会通过电磁阀控制喷油嘴的喷油量和喷射时机，以实现最佳的燃油燃烧效果。
同时，ECU还会监测和调整燃烧
过程，以确保发动机的运行稳定和燃烧效率。
4. 点火时机控制：ECU还会通过控制点火系统来调整点火时机，以保证在不同负载和转速下的最佳点火时机。
这有助于提高燃烧效率，提高发动机的动力输出和燃油经济性。
5. 进气量控制：ECU还会通过控制进气门和增压系统来调整
进气量，以满足发动机的不同负荷需求。
通过控制进气量，ECU可以进一步改善燃烧效率和动力输出。
总的来说，电控发动机通过实时监测和控制关键参数，使得发
动机的燃油喷射、点火和进气等工作在最佳状态下进行，从而提高动力性能、燃油经济性和环境友好性。
电控发动机的基本工作原理
电控发动机的基本工作原理
嘿！今天咱们来好好聊聊电控发动机的基本工作原理呀！
哎呀呀，你知道吗？这电控发动机可真是个神奇的家伙呢！它的工作原理那可不是一般的复杂，但咱们慢慢说，保证让你弄明白！
首先呢，电控发动机的核心部分就是电子控制系统啦！哇，这个系统就像是发动机的大脑一样，控制着所有的操作。
它通过各种传感器收集发动机的工作状态信息，比如说进气量、水温、转速等等，这可太重要啦！
然后呢？然后它会根据这些信息来计算出最佳的喷油时间和喷油量呀！你想想，如果喷油不准确，那发动机能正常工作吗？肯定不行啊！所以这个计算过程必须要精准，精确到毫秒级呢！
还有啊，点火系统在电控发动机里也起着关键作用！它得根据发动机的工作状态，在最合适的时机点火，这才能让燃料充分燃烧，释放出强大的动力呀！要是点火时机不对，那可就糟糕啦！
再说说进气和排气系统，这也是电控发动机工作原理中的重要环节哟！合理的进气和顺畅的排气，能让发动机呼吸顺畅，工作起来更带劲呢！
另外，电控发动机还得考虑排放问题呀！现在环保要求这么严格，它必须要把废气处理得干干净净，不能污染环境哇！
总之呢，电控发动机的基本工作原理就是通过一系列复杂而精妙的电子控制，让发动机高效、稳定、环保地工作！这是不是很神奇呢？相信了解了这些，你对电控发动机也会有更深的认识啦！。

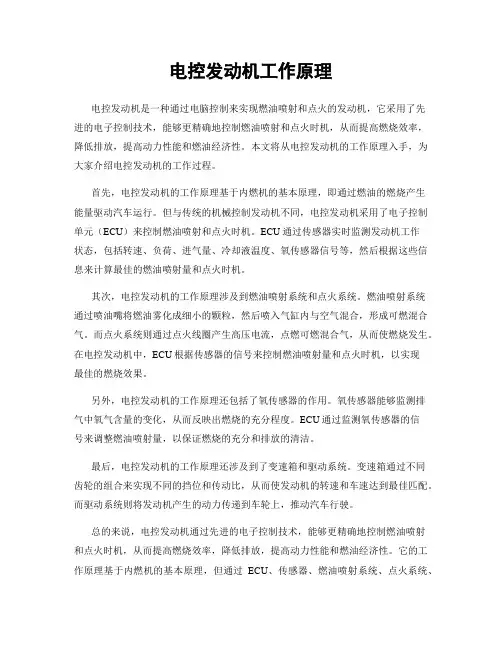

电控发动机工作原理
电控发动机工作原理电控发动机是一种通过电脑控制来实现燃油喷射和点火的发动机，它采用了先进的电子控制技术，能够更精确地控制燃油喷射和点火时机，从而提高燃烧效率，降低排放，提高动力性能和燃油经济性。
本文将从电控发动机的工作原理入手，为大家介绍电控发动机的工作过程。
首先，电控发动机的工作原理基于内燃机的基本原理，即通过燃油的燃烧产生能量驱动汽车运行。
但与传统的机械控制发动机不同，电控发动机采用了电子控制单元（ECU）来控制燃油喷射和点火时机。
ECU通过传感器实时监测发动机工作状态，包括转速、负荷、进气量、冷却液温度、氧传感器信号等，然后根据这些信息来计算最佳的燃油喷射量和点火时机。
其次，电控发动机的工作原理涉及到燃油喷射系统和点火系统。
燃油喷射系统通过喷油嘴将燃油雾化成细小的颗粒，然后喷入气缸内与空气混合，形成可燃混合气。
而点火系统则通过点火线圈产生高压电流，点燃可燃混合气，从而使燃烧发生。
在电控发动机中，ECU根据传感器的信号来控制燃油喷射量和点火时机，以实现最佳的燃烧效果。
另外，电控发动机的工作原理还包括了氧传感器的作用。
氧传感器能够监测排气中氧气含量的变化，从而反映出燃烧的充分程度。
ECU通过监测氧传感器的信号来调整燃油喷射量，以保证燃烧的充分和排放的清洁。
最后，电控发动机的工作原理还涉及到了变速箱和驱动系统。
变速箱通过不同齿轮的组合来实现不同的挡位和传动比，从而使发动机的转速和车速达到最佳匹配。
而驱动系统则将发动机产生的动力传递到车轮上，推动汽车行驶。
总的来说，电控发动机通过先进的电子控制技术，能够更精确地控制燃油喷射和点火时机，从而提高燃烧效率，降低排放，提高动力性能和燃油经济性。
它的工作原理基于内燃机的基本原理，但通过ECU、传感器、燃油喷射系统、点火系统、氧传感器、变速箱和驱动系统的协作，实现了更加精准和高效的工作方式。
希望通过本文的介绍，能够让大家对电控发动机的工作原理有更深入的了解。

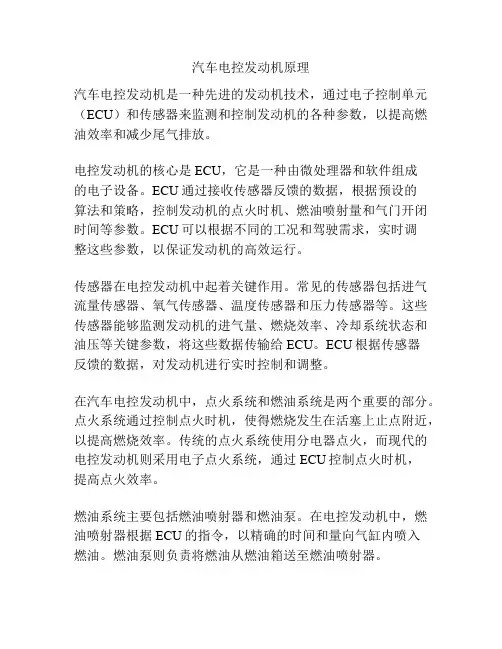

汽车电控发动机原理
汽车电控发动机原理汽车电控发动机是一种先进的发动机技术，通过电子控制单元（ECU）和传感器来监测和控制发动机的各种参数，以提高燃油效率和减少尾气排放。
电控发动机的核心是ECU，它是一种由微处理器和软件组成的电子设备。
ECU通过接收传感器反馈的数据，根据预设的算法和策略，控制发动机的点火时机、燃油喷射量和气门开闭时间等参数。
ECU可以根据不同的工况和驾驶需求，实时调整这些参数，以保证发动机的高效运行。
传感器在电控发动机中起着关键作用。
常见的传感器包括进气流量传感器、氧气传感器、温度传感器和压力传感器等。
这些传感器能够监测发动机的进气量、燃烧效率、冷却系统状态和油压等关键参数，将这些数据传输给ECU。
ECU根据传感器反馈的数据，对发动机进行实时控制和调整。
在汽车电控发动机中，点火系统和燃油系统是两个重要的部分。
点火系统通过控制点火时机，使得燃烧发生在活塞上止点附近，以提高燃烧效率。
传统的点火系统使用分电器点火，而现代的电控发动机则采用电子点火系统，通过ECU控制点火时机，提高点火效率。
燃油系统主要包括燃油喷射器和燃油泵。
在电控发动机中，燃油喷射器根据ECU的指令，以精确的时间和量向气缸内喷入燃油。
燃油泵则负责将燃油从燃油箱送至燃油喷射器。
电控发动机的优点在于可以实时监测和调整发动机的工作状态，以提高燃油效率和减少尾气排放。
通过精确的控制系统，可以使发动机在不同工况下运行更加稳定和可靠。
此外，电控发动机还具有自诊断功能，能够检测和报告发动机故障，方便维修和维护。
总的来说，汽车电控发动机通过ECU和传感器等设备的协同工作，实现对发动机的精确控制和调整，以提高燃油效率和减少尾气排放。
这种先进的发动机技术在现代汽车中得到广泛应用，为汽车性能的提升和环境保护做出了重要贡献。
简述电控发动机的控制原理及应用
简述电控发动机的控制原理及应用1. 电控发动机的控制原理电控发动机是指利用电子控制模块对发动机的点火、喷油、进气和排放等相关参数进行控制的一种发动机。
其控制原理主要包括以下几个方面：1.1 发动机传感器电控发动机通过使用一系列传感器来获取与发动机运行相关的参数，这些参数包括水温、气温、氧气浓度、空气流量、曲轴转速等。
传感器将这些参数转化为电信号并传输给电子控制模块。
1.2 电子控制模块电子控制模块是电控发动机的核心控制单元，通过接收传感器传来的参数信号，并参考预设的控制策略，控制发动机的点火、喷油、进气和排气等相关参数。
电子控制模块还负责对故障进行诊断和故障码的存储。
1.3 发动机执行机构电子控制模块通过发动机执行机构来控制发动机的运行状态。
其中，点火系统负责控制火花塞的点火时机，喷油系统负责控制喷油器的喷油时机和喷油量，进气系统负责控制节气门的开启程度，排气系统负责控制排气阀的工作状态。
2. 电控发动机的应用电控发动机在汽车工业中得到了广泛的应用，它可以提供更好的燃烧效率和排放控制，并具有以下优点：2.1 燃油经济性电控发动机通过对点火、喷油等参数进行精确控制，可以提高燃烧效率，降低燃油消耗，从而达到更好的燃油经济性。
2.2 排放控制通过电子控制模块的精确计算和控制，电控发动机可以有效控制尾气排放，减少有害气体的排放量，达到环保要求。
2.3 动力性能电控发动机可以根据驾驶需求，实时调整点火、喷油等参数，提供更好的动力响应和加速性能。
2.4 故障诊断功能电子控制模块具有自诊断和故障码存储功能，可以即时检测和诊断发动机故障，提高维修效率。
3. 电控发动机的未来发展随着电子技术的不断发展和进步，电控发动机在未来将会得到更广泛的应用，并有望实现以下方面的进一步发展：3.1 新能源汽车随着新能源汽车的兴起，电控发动机将在电动汽车和混合动力汽车中得到广泛应用，实现更高效的能量转换和管理。
3.2 智能化控制未来电控发动机将通过与智能化交通系统的连接，实现更智能化的控制策略，提高驾驶安全性和车辆的故障诊断能力。
电控发动机工作原理
电控发动机工作原理嘿，朋友们！今天咱们来聊聊电控发动机的工作原理。
我先跟您说个事儿，就前阵子，我那辆开了好些年的车突然出毛病了。
加速的时候老是一冲一冲的，可把我给郁闷坏了。
送到修理厂，师傅一检查，说是电控发动机的部分零件出了问题。
这可让我对电控发动机上了心，好好研究了一番它的工作原理。
咱先来说说啥是电控发动机。
简单来讲，它就像是一个特别聪明的“大脑”，能够精准地控制发动机的运行。
那它是咋工作的呢？这就得从几个关键的部分说起啦。
首先是传感器，这就好比是发动机的“眼睛”和“耳朵”。
比如说进气流量传感器，它能时刻感知进入发动机的空气量有多少。
还有氧传感器，专门检测排气中的氧气含量，来判断燃油燃烧是不是充分。
然后呢，有了这些传感器收集的信息，就会传给发动机的“控制中心”——电子控制单元，也就是咱们常说的 ECU 。
ECU 可厉害了，它就像一个超级聪明的指挥官，迅速处理这些信息，然后发出指令。
比如说，根据进气量和各种参数，决定要喷多少油。
如果传感器说进气多了，ECU 就会下令多喷油，要是进气少了，那就少喷油。
这样就能让燃油和空气的混合比例恰到好处，发动机工作起来更高效，也更省油。
还有点火系统，也是由电控来精确控制的。
什么时候点火，点火的能量多大，都安排得明明白白。
再说说喷油嘴，这就像是个精准的“小射手”。
接到ECU 的指令后，准确地把燃油喷到气缸里。
而且喷油的方式和时机都控制得特别好，让燃油能充分燃烧。
我记得那次在修理厂，师傅指着发动机给我解释的时候，那认真的样子，让我感觉这小小的发动机里藏着大大的学问。
总之啊，电控发动机的工作原理其实就是通过各种精密的传感器收集信息，传给聪明的ECU 进行处理，然后精确控制发动机的各个部分，让发动机能够高效、稳定地运行。
有了电控发动机，咱们的汽车才能跑得更稳、更省油、更环保。
所以说，科技真是让咱们的生活变得越来越美好啦！不知道我这么讲，您是不是对电控发动机的工作原理有了更清楚的了解呢？要是还有啥不明白的，咱可以继续探讨探讨！。
电控发动机的工作原理
电控发动机的工作原理
电控发动机是一种通过电子控制系统对发动机的燃油喷射、气门开关等进行精确调控的动力装置。
其工作原理主要包括以下几个方面：
1. 点火系统：电控发动机通过电子控制单元（ECU）对点火系统进行精确控制。
ECU接收来自传感器的信息，判断最佳点
火时机，并通过点火线圈产生高电压来点燃混合气体，从而引爆燃料混合气。
2. 燃油喷射系统：电控发动机采用电喷技术，通过ECU控制
喷油嘴的喷油时间和喷油量，实现对燃料供给的精确调控。
ECU接收来自传感器的信息，计算最佳喷油时间和喷油量，
并送出相应的指令，使喷油嘴以精确的喷油量和时间完成燃油喷射过程。
3. 气门控制系统：电控发动机通过ECU控制气门的开闭时机
和持续时间。
ECU根据发动机负荷和转速等参数，计算出最
佳气门控制策略，并通过控制执行器来实现气门的精确控制。
气门的开闭时机和持续时间对进气量和排气量等影响很大，因此精确的气门控制能够使发动机达到更高的燃烧效率。
4. 传感器系统：电控发动机依靠各种传感器来获取发动机工作状态的信息，如气温传感器、氧传感器、曲轴传感器等。
这些传感器将实时的工作参数转化为电信号并送至ECU，ECU根
据这些信息作出相应的调整，以实现对发动机工作的精确控制。
通过以上这些系统的协同工作，电控发动机能够更加精确地控制燃油喷射、点火时机和气门控制等参数，从而提高燃烧效率、减少能量损失，实现更低的燃油消耗和更高的动力输出效率。
同时，电控技术还使得发动机能够根据驾驶员的需求做出即时响应，提升了驾驶的舒适性和安全性。
电控发动机工作原理
电控发动机工作原理随着科技的发展，电控发动机已经成为现代汽车的主流动力。
它采用电子控制系统来管理燃油喷射、点火和排放等过程，从而实现更高效、更环保的动力输出。
本文将详细介绍电控发动机的工作原理。
1. 传感器电控发动机的控制系统需要通过传感器来获取发动机运行状态的信息。
这些传感器包括空气流量计、氧气传感器、水温传感器、气压传感器等，它们将发动机的运行状态转化为电信号并传送给控制器。
2. 控制器控制器是电控发动机的“大脑”，它根据传感器的信息来计算燃油喷射量、点火时机等参数，并发送指令给执行器。
控制器还会对发动机的工作状态进行监测，并根据需要进行调整。
3. 发动机执行器执行器是控制器指令的执行者，它们包括燃油喷嘴、点火线圈、节气门执行器等。
这些执行器受到控制器的指令后，会相应地控制燃油喷射量、点火时机和节气门开度等参数，从而控制发动机的输出功率和转速。
4. 燃油系统电控发动机的燃油系统包括油泵、燃油滤清器、燃油喷射器等部件。
在控制器的指令下，燃油泵会将燃油送至燃油滤清器进行过滤，再由燃油喷射器将燃油喷射到发动机的气缸中。
燃油喷射器的喷射量和喷射时机等参数由控制器根据传感器的信息进行计算和控制。
5. 点火系统电控发动机的点火系统包括点火线圈、火花塞等部件。
在控制器的指令下，点火线圈会产生高压电流，从而使火花塞产生火花，点燃气缸中的燃油混合气。
点火时机的计算和控制也是由控制器完成的。
6. 排放系统电控发动机的排放系统包括三元催化器、氧气传感器等部件，它们能够有效地减少尾气排放的有害物质。
氧气传感器会监测排气中的氧气含量，并将信息传送给控制器。
控制器根据氧气传感器的信息来调整燃油喷射量，使得燃烧产生的尾气排放更加环保。
电控发动机采用电子控制系统来管理燃油喷射、点火和排放等过程，从而实现更高效、更环保的动力输出。
传感器、控制器、执行器、燃油系统、点火系统和排放系统等部件相互协作，共同完成发动机的工作。
电控柴油机工作原理
电控柴油机工作原理
电控柴油机工作原理十分复杂，需要多个部件和系统的配合才能实现。
为了让柴油机能够高效工作，电子控制单元（ECU）起着至关重要的作用。
以下是电控柴油机的工作原理简要描述：
1. 空气供给系统：电控柴油机的空气供给系统由进气道、空气滤清器和涡轮增压器组成。
通过进气道吸入的空气经过空气滤清器过滤后，进入涡轮增压器。
涡轮增压器通过加速和压缩空气，使其更充足，增加柴油机的动力输出。
2. 燃油供给系统：燃油供给系统向柴油机供给燃油，并控制燃油喷射的时机和量。
主要包括燃油箱、燃油泵、喷油器等。
燃油泵通过压力将燃油送入喷油器，喷油器则根据ECU的控制
信号将燃油喷射到燃烧室。
3. 燃油喷射系统：燃油喷射系统通过控制喷油器的喷油时机、压力和喷孔形状，实现燃油的精确喷射。
ECU接收多个传感
器信号，包括转速、负荷、氧传感器等，根据这些信号来确定喷油量和喷油时机，以提高燃烧效率和减少排放。
4. 其他控制系统：电控柴油机还包括其他控制系统，如点火系统、冷却系统、发电机系统等，这些系统通过ECU进行监测
和控制，以确保柴油机的性能和可靠性。
总之，电控柴油机通过ECU对各个系统进行精准控制，实现
了燃油喷射、空气供给、点火等过程的优化，提高了柴油机的燃油经济性、动力输出和环境友好性。
电控发动机的工作原理
电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。
它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。
例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。
2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。
它能够通过控制喷油器和点火系统来实现发动机的控制。
3. 喷油器：电控发动机中的喷油器是非常重要的部件。
控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。
4. 点火系统：点火系统用于在正确的时机点燃混合气体。
电控发动机中的点火系统主要包括火花塞和点火线圈。
控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。
电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。
通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。
实验一电控发动机的组成和工作原理
实验一电控发动机的组成和工作原理电控发动机是一种采用电子控制系统驱动的内燃机。
它由电子控制单元、传感器和执行器组成，通过精确的电控方式，使发动机的工作更加高效、可靠和环保。
在本文中，我将详细介绍电控发动机的组成和工作原理。
首先，让我们来了解电控发动机的组成。
电控发动机主要由以下几个部件组成：1.电子控制单元（ECU）：也称为发动机控制模块（ECM），是电控发动机的核心组成部分。
它负责接收来自传感器的信息，并通过控制信号驱动执行器来调整发动机的工作状态。
ECU可以根据不同的驾驶需求进行调节，例如调整燃油喷射量、点火时机等。
2.传感器：传感器是电控发动机的感知器官，用于获取发动机工作状态的各种参数。
常见的传感器包括氧气传感器、进气温度传感器、节气门位置传感器等。
这些传感器将获取到的参数信号传送给ECU，ECU则根据这些信号来判断需不需要进行调整。
3.执行器：执行器是电控发动机的执行器官，根据ECU的指令来执行相应的动作。
最常见的执行器是喷油器，用于控制燃油的喷射量和喷射时间。
此外，还有点火系统、增压系统等。
这些执行器通过ECU的控制来确保发动机在不同工况下的稳定工作。
4.电路系统：电路系统是电控发动机的重要组成部分，不仅包括发动机电路系统，还包括与其他车辆系统的通信和互联功能。
电路系统中的线束、连接器、保险丝和继电器等配件起到连接和保护作用，确保各个部件之间的正常通信和工作。
以上就是电控发动机的主要组成部分。
接下来，我们将介绍电控发动机的工作原理。
电控发动机的工作原理可以简单概括为传感器→ECU→执行器的闭环控制过程。
具体来说，工作原理包括以下几个步骤：第一步，传感器采集数据。
传感器监测并采集发动机工作状态的各种参数，如进气温度、氧气浓度、油压等。
第二步，传感器将采集的数据传送给ECU。
数据传送可以通过模拟信号或数字信号的方式。
第三步，ECU对传感器数据进行处理和分析。
ECU会针对不同的工作状态和驾驶需求，通过内部的算法和逻辑判断需要调整的参数和操作。
发动机电控系统工作原理
发动机电控系统工作原理
发动机电控系统工作原理：
①信号采集发动机运行时ECU会接收到来自曲轴位置传感器凸轮轴位置传感器节气门位置传感器等设备信号；
②数据处理这些信号经过A/D转换后变成数字信号输入到微处理器中按预定算法进行运算分析；
③点火控制根据曲轴转角判断出当前处于压缩行程末期时向对应气缸火花塞发出高压脉冲触发点火；
④喷油量计算综合考虑节气门开度发动机转速进气温度压力等因素计算出所需喷油脉宽；
⑤喷油正时调整在最佳点火前提前或推迟一定角度喷油使油气混合气达到最佳燃烧状态；
⑥废气再循环适量引入排气歧管中废气参与二次燃烧降低NOx 排放量净化尾气；
⑦燃油泵管理根据油轨压力传感器反馈实时调节燃油泵转速确保油轨内压力稳定；
⑧暖机补偿冷启动初期由于温度低汽油蒸发性差需适当增加喷油量提高怠速转速；
⑨过热保护当水温传感器检测到发动机温度过高时会暂时切断部分气缸燃油供应防止拉缸；
⑩故障诊断ECU时刻监控各传感器执行器工作状态一旦发现异常立即点亮故障灯并存储故障码；
⑪学习记忆对于某些参数如怠速转速油门响应等ECU允许驾驶员自定义并通过一定次数学习记住偏好设置；
⑫无线更新随着车联网技术发展未来ECU软件可通过OTA空中下载方式进行远程升级无需进店服务。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。
本文将从系统组成、工作原理、常见故障等方面进行详细介绍。
二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。
2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。
3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。
4. 电源：提供整个系统所需的电能。
三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。
2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。
它直接影响着发动机的功率和燃油经济性。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。
3. 排放控制汽车排放是环保问题中不可忽视的一部分。
发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。
四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。
当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。
解决方法是更换故障传感器。
2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。
当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。
电控发动机工作原理
电控发动机工作原理电控发动机是一种通过电子控制系统来管理发动机工作的先进技术。
它利用电子控制单元（ECU）来监控和调整发动机的各项参数，以实现更高效、更环保、更可靠的工作。
下面将介绍电控发动机的工作原理，以便更好地理解这一先进技术。
首先，电控发动机的工作原理基于燃烧过程的控制。
在传统的内燃机中，燃油和空气混合物在气缸内燃烧，驱动活塞运动，从而驱动发动机工作。
而在电控发动机中，ECU通过传感器实时监测发动机运行状态，包括发动机转速、进气量、水温、氧传感器反馈等参数，然后根据这些参数来控制燃油喷射、点火时机等关键操作，以实现最佳的燃烧效果，提高燃油利用率，降低排放。
其次，电控发动机的工作原理还涉及到发动机的动力输出调整。
在传统发动机中，加速踏板控制汽油机油门，进而控制进气量，从而调整发动机的动力输出。
而在电控发动机中，ECU不仅通过传感器实时监测车辆行驶状态，还通过电子节气门控制系统来调整进气量，实现更精准的动力输出，提高动力响应和燃油经济性。
另外，电控发动机的工作原理还包括了排放控制。
通过监测和调整燃烧过程，电控发动机可以更精准地控制排放物的产生，从而降低对环境的影响。
例如，通过氧传感器的反馈，ECU可以调整空燃比，使燃烧更加完全，减少有害气体的排放。
最后，电控发动机的工作原理还涉及到故障诊断和自适应功能。
ECU可以通过自检功能监测发动机工作状态，一旦发现异常，可以通过故障码诊断系统及时报警并记录故障信息，方便维修人员进行故障排查。
同时，ECU还具有自适应功能，可以根据发动机工作状态的变化，实时调整工作参数，保证发动机的稳定性和可靠性。
总之，电控发动机通过电子控制系统实现了对发动机工作的精准控制，提高了燃油经济性、动力输出和排放控制的效果，同时具有故障诊断和自适应功能，是现代发动机技术的重要进步。
通过了解电控发动机的工作原理，可以更好地理解其优势和应用，为发动机维护和维修提供更准确的参考。
简述电控发动机的工作原理及应用
简述电控发动机的工作原理及应用1. 电控发动机的工作原理1.1 传统发动机的工作原理•进气过程：进气门打开，气缸内的活塞下行，吸入混合气；•压缩过程：吸入的混合气被压缩，活塞上行；•点火过程：火花塞点火，混合气燃烧，产生爆炸压力；•工作过程：爆炸压力推动活塞下行，驱动曲轴旋转；•排气过程：曲轴旋转，活塞上行，排出废气。
1.2 电控发动机的工作原理电控发动机采用电子控制单元（ECU）来控制发动机的工作，其工作原理如下：•传感器检测：ECU通过传感器感知发动机的工作状态，包括转速、油温、气缸压力等；•数据处理：ECU将传感器收集到的数据进行处理，分析发动机的工作状态；•输出信号：根据数据处理的结果，ECU向喷油系统、点火系统发送指令，控制燃油的喷射和点火时机；•反馈调整：ECU不断根据传感器的反馈信号，调整喷油量和点火时机，以使发动机工作在最佳状态；•增强性能：电控发动机还可以通过调整气门的开闭时间，达到更好的动力输出和燃油经济性。
2. 电控发动机的应用电控发动机在各种交通工具中广泛应用，包括汽车、摩托车、船舶等。
它的应用主要体现在以下几个方面：2.1 提高燃烧效率电控发动机通过精确控制喷油量和点火时机，可以使燃烧效率更高，燃料燃烧更充分，减少废气排放和能量损失。
这不仅能降低燃油消耗，提高经济性，还能减少环境污染。
2.2 调整动力输出电控发动机可以根据行驶状态和需求调整气门的开闭时间，以达到更好的动力输出。
比如在高速行驶时，可以减小气门的开启时间，减少气缸内的流体阻力，提高燃烧效率，增加动力输出。
2.3 控制排放电控发动机能够以更高的精度控制燃烧过程，减少废气中有害物质的产生，从而有效控制废气排放。
这对于环境保护具有重要意义。
2.4 增加安全性电控发动机具有自诊断和故障保护功能，能够监测发动机的工作状态和传感器的异常。
一旦发现问题，ECU会发出警告信号，并采取措施保护发动机和驾驶员的安全。
2.5 提高驾驶体验电控发动机通过优化燃烧过程和动力输出，提高了汽车的驾驶性能和驾驶品质。
电控发动机工作原理
电控发动机工作原理
电控发动机是指通过电子控制系统控制燃油喷射、点火和气门的工作状态的发动机。
其工作原理可以概括为以下几点：
1. 传感器检测：电控发动机内置了多个传感器，用于检测发动机的工作状态，如转速、气温、氧气含量等。
这些传感器将相关数据传输给电子控制单元（ECU）。
2. 数据处理：ECU根据传感器的数据以及预设的程序和参数，对发动机的工作状态进行分析和处理。
ECU会参考一些预设
的映射表，以确定最佳的燃油喷射量、气门的开闭时间等。
3. 燃油喷射：根据ECU的指令，喷油器将燃油以合适的比例
喷射到气缸中。
ECU根据发动机的负荷情况和转速要求，调
整燃油喷射的时机和量，以实现燃烧效率的最大化。
4. 点火系统：电控发动机使用电子点火系统，通过ECU对点
火时机进行精确控制。
ECU根据传感器的数据和预设的参数，判断最佳的点火时机，从而提高燃烧效率并减少尾气排放。
5. 气门控制：电控发动机通过电子液压控制或电机驱动控制气门的开闭时间。
ECU根据发动机的工作状态和负荷要求，控
制气门的开闭时间和幅度，以实现更好的进、排气效果。
总之，电控发动机通过ECU对燃油喷射、点火和气门控制等
关键参数进行精确的控制和调节，以提高发动机的燃烧效率、动力性和经济性，并降低尾气排放。
电控发动机工作原理
电控发动机工作原理
电控发动机是一种利用电子控制系统调节燃油喷射和点火时机的内燃机。
它的工作原理如下：
1. 传感器检测：电控发动机中有多个传感器，用于监测发动机的各种参数，如气流量、冷却液温度、进气压力等。
这些传感器实时将检测到的数据传输给电子控制单元(ECU)。
2. 数据处理：ECU接收传感器传来的数据，并根据预设的程序进行处理。
它会根据当前工况和发动机的需求，计算出最佳的燃油喷射量、点火时机等参数。
3. 燃油喷射：ECU通过控制喷油嘴，按照计算得出的燃油量和喷射时机，将燃油以合适的速率喷射到气缸中。
这样可以确保燃油在气缸内充分混合，以提高燃烧效率。
4. 点火控制：ECU还负责点火控制。
根据传感器数据和计算结果，它会确定最佳的点火时机，从而实现燃烧的最佳效果。
通过精确控制点火时机，可以提高燃料的利用率，减少废气排放。
5. 故障检测和修正：ECU具有故障诊断功能，它可以检测发动机工作中的异常情况，并根据程序进行修正。
比如，如果传感器检测到某个参数异常，ECU会调整燃油喷射量或点火时机，以确保发动机的正常工作。
总的来说，电控发动机通过电子控制系统实现了对燃油喷射和
点火时机的精确控制，提高了发动机的燃烧效率和动力性能，同时减少了废气排放和能源消耗。
这种发动机在现代汽车中得到了广泛应用。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车中至关重要的一个部分。
它通过准确地控制发动机的工作过程，以实现高效、低污染、低油耗的目标。
本文将对汽车发动机电控系统的工作原理进行全面、详细、完整的探讨。
二、传统汽车发动机的工作原理在介绍汽车发动机电控系统之前，首先需要了解传统汽车发动机的工作原理。
传统汽车发动机是通过机械和电气元件组成的系统，其工作过程如下：1. 吸气过程汽车发动机在工作循环的第一阶段进行吸气过程。
活塞由上往下运动，气门打开，进气阀打开，空气通过进气道进入气缸。
这个过程中，空气中的污染物也会进入气缸，导致汽车尾气排放的污染问题。
2. 压缩过程在吸气过程后，发动机进入压缩过程。
活塞由下往上运动，同时进气和排气阀关闭，气缸内的空气被压缩，使得气体的密度和压力升高。
这一过程是发动机能够产生高温高压燃烧气体的关键。
3. 燃烧过程压缩过程结束后，发动机进入燃烧过程。
活塞靠近最高点时，喷油器向气缸内喷入燃油，燃油与空气混合并被点燃。
燃烧产生的高温高压气体推动活塞向下运动，输出动力。
4. 排气过程燃烧过程结束后，发动机进入排气过程。
排气阀打开，活塞向上运动，将燃烧产生的废气排出气缸，通过排气管排放到大气中。
三、汽车发动机电控系统的组成汽车发动机电控系统通过电子元件和传感器组成，主要包括以下几个部分：1. 传感器发动机电控系统中的传感器用于实时监测发动机工作状态，通过将物理量转化为电信号，提供给控制单元。
常见的传感器包括氧气传感器、温度传感器、气压传感器等。
2. 控制单元控制单元是发动机电控系统的核心部分，它接收传感器提供的信息，并根据预设的程序进行计算和控制。
控制单元通常由微处理器和相关的软件组成，能够精确控制发动机的工作过程。
3. 执行器执行器是控制单元通过输出信号来控制发动机的部件。
常见的执行器包括喷油器、点火器、进气门控制器等。
控制单元根据传感器提供的信息，精确地控制执行器的工作，以实现发动机的最优工作状态。
电控发动机的工作原理
电控发动机的工作原理
电控发动机是一种依靠电子控制设备来管理燃料供应和气缸点火的内燃机。
其工作原理可以分为以下几个方面：
1. 燃料系统管理：电控发动机通过电子控制单元（ECU）监测并控制燃料进入发动机的量和时机。
传感器会检测到空气流量、进气压力和温度等参数，并将这些信息传送给ECU。
ECU会
根据这些参数以及其他需要考虑的因素，如发动机负荷和转速等，计算出最佳的燃料供应量，并控制喷油器释放相应的燃料。
2. 火花塞点火：在内燃机中，点火是燃烧混合气的关键步骤之一。
电控发动机通过ECU来管理点火系统，控制火花塞的点
火时机和电流强度。
ECU会根据各种传感器提供的信息，如
曲轴位置、气缸压力和发动机温度等，计算出最佳的点火时机，并通过控制点火线圈来产生适当的电流来点火。
3. 变速器和传动系统管理：电控发动机还能与车辆的变速器和传动系统进行互动，通过控制变速器的换挡时机和传动比来提高燃油经济性和车辆性能。
4. 发动机诊断和故障检测：电控发动机还配备了故障代码诊断系统，可以监测和检测发动机不正常工作的问题。
一旦发现故障，ECU会记录故障代码并触发相应的警示灯以提醒驾驶员。
同时，ECU还会将故障代码存储在其内部存储器中，以便日
后的维修和维护。
总之，电控发动机通过电子控制设备来管理燃料供应、点火时
机以及与其他车辆系统的协同工作，以提高燃油经济性、减少尾气排放并提升车辆性能。
发动机电控系统工作原理
发动机电控系统工作原理
发动机电控系统是一种用于控制发动机运行的关键系统。
其工作原理可简单概括为：感知环境信息-处理信息-控制执行。
在感知环境信息阶段，发动机电控系统会通过各种传感器收集到发动机运行所需的各类参数，如转速、温度、油压等。
这些传感器将这些参数转化为电信号，并传送给控制模块。
在处理信息阶段，控制模块会对接收到的电信号进行分析和处理，将其转化为控制策略和指令。
控制策略通常由事先设定的算法和逻辑来决定，可以根据不同条件动态调整。
这些指令将被发送给执行机构，如燃油喷射器、点火系统等。
在控制执行阶段，执行机构根据接收到的指令，执行相应的动作。
例如，根据需要决定喷油量大小和时间，或者调整点火时机。
这些动作将直接影响到发动机的工作状态，从而实现对发动机运行的精确控制。
通过这种感知-处理-控制的工作原理，发动机电控系统能够实
时监测和调整发动机的工作状态，提高发动机的燃烧效率，减少排放，提高动力性能。
它在汽车工业中起着至关重要的作用，是现代汽车技术中不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 检测：万用表测电阻/电压 、读数 据流
重庆市公交集团发动机电控系统培训
进气温度传感器电路图
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
• 空气流量计
• 进气量信号用于计算基本喷射持续时间和基本的 点火提前角。
1、翼板式空气流量计
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
爆震传感器波形图
重庆市公交集团发动机电控系统培训
• 元件检测
• 拆下爆震传感器的导线接线器，接通发动机点 火开关。在拆下的两条导线之间电压值应该在 4～6V之间。
• 在爆震传感器与地线间接一个欧姆表，传感器 应该有3300~4500Ω的电阻。
全负荷时为800Hz， KS与E2端子之间电压应为2.0~4.0之 间。
(1)超声波卡门涡流型
重庆市公交集团发动机电控系统培训
• 工作原理：在旋涡发生 器下游管路两侧相对安 装超声波发射探头和超 声波接收探头，超声波 发射探头一定频率（一 般为40KHZ）的超声波， 当超声波通过漩涡时， 其频率和相位就会发生 变化，电脑根据变化可 测得空气流量和流速。
重庆市公交集团发动机电控系统培训
• 工作原理：当空气从空气 虑清器流经空气流量计， 就推开计量板，与计量板 同轴连接的电位计将进气 量转换为电压信号，也就 是计量板的开度。
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
• 元件检测
• 接通点火开关，但不要起动发动机。 测量端子的电压应 符合下表。
• 五要素可以看作控制系统中各个传感器， 控制电脑和其它设备之间相互通讯的基本 语言。
重庆市公交集团发动机电控系统培训
五要素
• 直流信号（DC） • 交流信号（AC） • 固定脉冲信号 • 调变脉冲式信号 • 序列式信号
重庆市公交集团发动机电控系统培训
交流信号（AC）
固定脉冲信号
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
发动机电控系统
• 电控发动机管理系统的供应商 博世（Bosch）、西门子威迪欧 （Siemens VDO）、德尔福（Delphi）、 马瑞利（Magneti Marelli）、电装 （Denso）、京滨（Keihin ）、Melco、 伟世通（Viston ） 、比亚迪（BYD）、锐 意泰克（Troitec）
电控发动机技术
主讲人：兰文奎
重庆市公交集团发动机电控系统培训
电控发动机概述
• 电控发动机的发展背景
• 汽车的安全、环保和节能是当今汽车技术发展的主 要方向，而解决环保和节能两大难题是现代发动机 的主要目标。
• 传统的化油器等发动机部件虽然有了很大的改进， 仍然不能满足排放和油耗两大法规的要求。
重庆市公交集团发动机电控系统培训
温度 电阻（Ω）电压（V） 温度
（℃）
℃
20℃ 3100Ω 3.4V左右 50℃
电阻 (Ω)
900Ω
80℃ 315Ω 1.2V左右 100℃ 170Ω
电压 (V) 1.9V
0.5V
重庆市公交集团发动机电控系统培训
• 进气温度传感器
• 工作原理：传感器内部为温度系数 热敏电阻，一般为负温度系数热敏 电阻，其电阻随温度的升高而降低。
• 用频率表测其工作频率。
• 凸轮轴位置传感器
重庆市公交集团发动机电控系统培训
• 发动机点火的主信号。 • 工作原理：利用霍尔晶
体感应产生方波电压信 号。
重庆市公交集团发动机电控系统培训
凸轮轴位置传感器线路图
重庆市公交集团发动机电控系统培训
凸轮轴位置传感器线路图
凸轮轴位置传感器波形图
重庆市公交集团发动机电控系统培训
• 二氧化钛型氧传感器
重庆市公交集团发动机电控系统培训
• 工作原理：二氧化钛氧传 感器是利用半导体材料二 氧化钛的电阻值，随排气 中氧含量的变化而改变的 特性制成的，是一种电阻 型氧传感器。二氧化钛在 表面缺氧时，氧分子将脱 离表面，使内部出现空穴， 电子移动填补空穴形成电 流，导致材料的电阻值降 低。
• 节气门位置传感器
重庆市公交集团发动机电控系统培训
• 工作原理：线性节气门位置传感器采用线性电位计，由 节气门轴带动电位计的滑动触点，在不同的节气门开度
下，接入回路的电阻是不同的。
重庆市公交集团发动机电控系统培训
节气门位置传感器电路图
重庆市公交集团发动机电控系统培训
• 元件检测
• 在传感器的两个接线端上连接好测试仪器，电 压读数应接近5V。
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
• 元件检测
• 拔下传感器插头，打开点火开关，测量插头上 VC端子与E2端子之间的电压，应为4.5~5.5v。
• 插回插头，拆下传感器上的软管，打开点火开 关，测量ECU连接器上PIM与E2端子间在大气 压下输出的电压，读数应符合上图所示。
• 元件检测
• 拔下传感器插头，打开点火开关，检查插头上 电 源 端 子 与 搭 铁 之 间 的 电 压 ， 应 为 5V 或 8V （视车型而异）。
• 插回传感器插头，起动发动机，测量传感器输 出端子信号电压，应为3~6V 。
• 爆震传感器
重庆市公交集团发动机电控系统培训
工作原理：爆震传感器有个压电元件，由于爆燃使发动机汽缸 体振动，导致压电元件变形时，压电元件就产生一个电压。
调变脉冲信号
序列式信号
重庆市公交集团发动机电控系统培训
传感器原理与检测
• 水温传感器
• 工作原理：传感器内 部为温度系数热敏电 阻，一般为负温度系 数热敏电阻，其电阻 随温度的升高而降低。
重庆市公交集团发动机电控系统培训
冷却液温度传感器电路图
电阻与温度关系图
重庆市公交集团发动机电控系统培训
水温传感器电阻、电压与温度的关系
• 保持点火开关接通，慢慢地开大节气门，检查 节气门位置传感器输出电压信号。电压表的读 数应该平稳、逐渐地增大。怠速位置正常的节 气门位置传感器上测出的读数应为0.5~1v，全 开节气门应为4~5V。
• 曲轴位置传感器
重庆市公交集团发动机电控系统培训
• 发动机点火的主信号。 • 工作原理：利用多角的
• OBD-I（1985年加利福尼亚大气资源局） • OBD-II（1994～1995美国汽车工程师学会） • M-OBD（2000年后CAN系统）
• OBD-II
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
汽车电子元件信号种类
• 汽车控制系统中存在五种基本类型的电子 信号，把这五种基本的汽车电子信号称为 “五要素”。
• 工作原理：使一薄金属 箔（称为镜）的表面承 受涡流压力，光敏晶体 管接收到的金属箔上的 反射光是被旋涡调制的 光，再由光敏晶体管输 出调制过的频率信号， 这种频率信号就代表了 空气的流量信号。
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
• 元件检测
• 接通点火开关，不起动发动机，Vc：电源4.5～5.5V。 • 发动机运转时，完用表的频率档位，怠速时为20～30Hz，
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
• 元件检测
• 3＃：空气流量计的信号线，怠速时22～48，2000r/min为 60～100Hz。
• 4＃：电源4.5～5.5V。
3、热线式空气流量计
重庆市公交集团发动机电控系统培训
• 工作原理：电流流至热电 阻丝，使其发热。当空气 流经热电阻丝，热电阻丝 相应与进气质量而冷却。 控制流至热电阻丝的电流， 使热电阻丝保持恒温，电 流就与进气质量成正比。
• 闭环控制功能 • 执行器控制功能 • 诊断功能 • 失效保护功能 • 跛行功能
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
OBD(随车电脑诊断)系统
• 电控发动机的优点
• 降低排放污染 • 提高发动机的输出功率 • 提高燃料经济性
重庆市公交集团发动机电控系统培训
• 电控发动机的组成
• 燃油供给控制系统 • 进气系统 • 点火系统 • 废气排放控制系统 • 发动机电控系统
重庆市公交集团发动机电控系统培训
电控发动机分类
• 单点喷射和多点喷射 • 进气管喷射和缸内喷射 • 同时喷射、分组喷射和顺序喷射
重庆市公交集团发动机电控系统培训
二氧化钛氧传感器波形图
• 二氧化锆型氧传感器
• 工作原理：锆管内表面与 大气相通 ，锆管内外表面 的氧气含量不同，从而形 成氧离子由高浓度侧向低 浓度侧的扩散,当扩散处于 平衡状态时，两电极间便 形成电动势。所以二氧化 锆氧传感器的本质是化学 电池，亦称氧浓差电池。
重庆市公交集团发动机电控系统培训
电控系统的组成
• 传感器——将发动机的相关非电物理量信 号转变成电信号传送给电脑。
• 执行器——接受发动机电脑的控制信号。 • 发动机控制单元——接受传感器信号后，
通过计算发出指令。
重庆市公交集团发动机电控系统培训
重庆市公交集团发动机电控系统培训
发动机电控系统的功能
重庆市公交集团发动机电控系统培训
2、卡门涡流式空气流量计
