后浇带专项施工方案
后浇带的的施工方案
后浇带的的施工方案后浇带的施工方案一、施工前的准备工作1. 设计方案：根据建筑施工工程设计要求，确定后浇带的尺寸、形状和位置。
2. 材料准备：准备后浇带所需的混凝土、钢筋、模板、支撑材料等。
3. 施工人员准备：组织技术人员和施工人员，明确各人员职责，进行必要的培训和安全知识教育。
二、模板搭设1. 根据后浇带的形状和位置，选择适当的模板材料。
2. 按照设计要求搭设模板，保证其水平度、垂直度和稳定性。
3. 安装膨胀节，用于控制后浇带的收缩变形。
三、钢筋布置1. 按照设计要求，在模板内布置钢筋，包括主筋、箍筋和分布筋等。
2. 确保钢筋的准确位置和正确间距，采取必要的措施防止钢筋移位。
四、施工混凝土1. 准备混凝土：按照设计要求选取合适的混凝土配合比，确保强度和流动性。
2. 浇筑混凝土：采用喷射或泵送的方式进行混凝土的浇筑。
在浇筑过程中，要注意控制流动性和浇筑速度，避免产生空洞和未充实现象。
3. 打磨和修整：在混凝土刚浇筑完毕后，及时进行打磨和修整，以保证后浇带的表面平整度和观感。
五、施工环境控制1. 温度控制：根据混凝土的配合比和环境温度，采取措施控制浇筑后的温度，如覆盖保温材料或喷水降温等。
2. 湿度控制：在后浇带的施工过程中，保持适宜的湿度，防止混凝土过快干燥和收缩。
六、施工质量控制1. 施工质量检测：定期进行混凝土的抗压强度测试和外观检查，保证施工质量符合要求。
2. 施工记录和总结：及时记录施工过程中的关键工序和问题，总结经验，为以后的施工提供参考。
七、施工安全措施1. 严格遵守施工安全规定：施工人员必须佩戴安全防护用品，严禁越过围栏等违规行为。
2. 加强现场安全巡查：定期巡查施工现场，及时处理施工过程中的安全隐患。
综上所述，后浇带的施工方案是一个关键的施工工序，需要进行充分的准备工作、模板搭设、钢筋布置、混凝土浇筑、环境和质量控制等环节。
在施工过程中，要严格遵守规定，加强施工安全，确保后浇带施工质量和施工人员安全。
后浇带专项施工方案
目录第一章编制依据 (1)第二章工程概况 (1)2.1 工程设计概况 (1)2.2 后浇带设计概况 (1)第三章后浇带模板安装 (1)3.1 底板后浇带模板安装 (1)3.2 地下室侧墙后浇带 (2)3.3 楼板后浇带 (3)第四章后浇带混凝土浇筑 (4)4.1 施工准备 (4)4.1.1 技术准备 (4)4.1.2 作业条件 (4)4.1.3 组织准备 (4)4.2 施工进度安排 (4)4.3 混凝土施工工艺 (4)4.3.1 总体思路 (4)4.3.2 混凝土浇筑 (5)第五章质量保证措施 (5)5.1 模板支撑 (5)5.2 后浇带浇筑前的技术措施 (5)5.3 后浇带浇筑时的技术措施 (5)第六章平安文明施工保证措施 (6)6.1 文明施工、环保及平安措施 (6)6.1.1 文明施工及环保措施 (6)6.1.2 平安措施 (6)6.2 绿色建筑施工措施 (7)第一章编制依据1 、?混凝土结构工程施工质量验收标准? GB50204-20022 、?混凝土膨胀剂应用技术标准? GBJ50119－20033 、?建筑施工平安检查标准? JGJ59-20214 、新建居住、商业工程及公交场站工程〔庭瑞中心〕工程施工图纸5 、相关法律、法规第二章工程概况2.1 工程设计概况本工程位于武汉市江汉区京汉大道和友谊路交汇处，包含A、B两个地块，本子项为A地块，包含一栋超高层商住楼〔大屋面建筑高度162.550m〕，一栋两层纯商业楼〔屋面建筑高度9.90m〕一栋两层车库〔屋面建筑高度9.90m〕，室内外高差0.3m，设两层地下室，地下室不设缝；在±0.000以上设防震将超高层商住楼与两层商业楼脱开，缝宽为100mm；两层车库距超高层商业楼13.6m。
地下二层层高3.7m，地下一层层高6.25m。
超高层商住楼平面尺寸为63.8*25.4m，剪力墙结构，一、二层为商业、层高分别为5.4m、4.2m；三层为设备转换层，层高2.15m；三层以上层高均为2.9m，其中七、二十四、四十一层为设备夹层兼避难层，其余层为住宅楼。

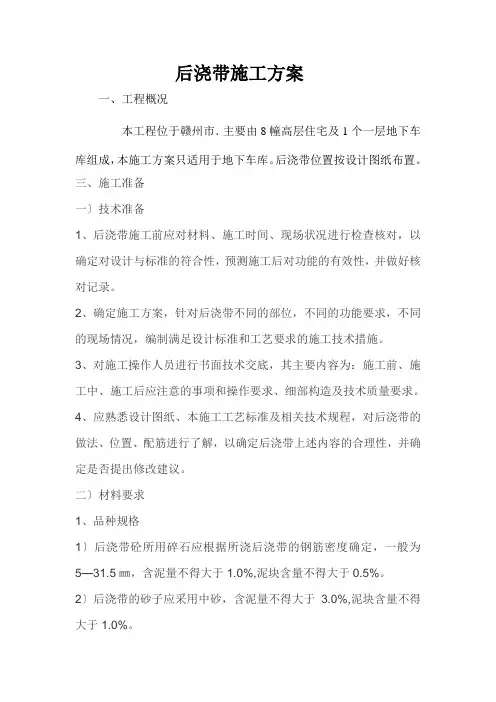

后浇带施工方案
后浇带施工方案一、工程概况本工程位于赣州市．主要由8幢高层住宅及1个一层地下车库组成，本施工方案只适用于地下车库。
后浇带位置按设计图纸布置。
三、施工准备一〕技术准备1、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与标准的符合性，预测施工后对功能的有效性，并做好核对记录。
2、确定施工方案，针对后浇带不同的部位，不同的功能要求，不同的现场情况，编制满足设计标准和工艺要求的施工技术措施。
3、对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
4、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。
二〕材料要求1、品种规格1〕后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定，一般为5—31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。
2〕后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。
3〕中埋式止水钢板宜用3㎜厚400㎜宽的折形钢板条。
4〕遇水膨胀止水条10000×30×10㎜。
5〕橡胶外贴式止水带采用300×8型。
6〕钢丝网采用30×30型钢丝网。
2、质量要求：1〕碎石应满足试配强度要求且检验结果应符合?JGJ53—92标准?。
2〕砂子应采用河砂或山砂，不得用海砂，且检验结果应符合?JGJ52—92标准?。
3〕粉煤灰应用II级以上。
4〕外加剂必须用合格一等品。
5〕水泥采用42.5R普通硅酸盐水泥。
6〕拌和用水应用饮用水或水质符合国家现行标准?混凝土拌合用水标准?JGJ63的规定的水源。
7〕止水带外表不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带外表允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的尺寸公差应符合GB 50208—2002，其物理性质应符合GB 50208—2002，止水带现场抽样数量以每月同标记的止水带产量为一批抽样。
后浇带专项施工方案
目录一、工程概况 (1)二、编制依据 (1)三、后浇带的设置 (1)四、后浇带的模板施工 (2)五、后浇带钢筋绑扎 (5)六、后浇带砼施工 (5)七、质量保证措施 (6)八、注意事项 (7)一、工程概况工程名称：***工程建设地点：***路。
建设单位：****开发有限公司设计单位：****设计院监理单位：*****监理有限公司施工单位：***工程有限公司工程建设规模：***工程项目总建筑面积25680平方米，其中地上总建筑面积**平方米，地下总建筑面积**平方米，建筑物高度为65米。
由一栋地上18层办公塔楼及二层地下室组成，地下室主要为车库和设备用房，其中地下一层有部分商业。
建筑结构形式地下室采用钢筋混凝土框架结构，办公塔楼采用框架—剪力墙结构。
建筑安全等级为二级，抗震设防类别为丙类，地基基础采用采用天然扩展基础和冲孔灌注桩基础，地基基础设计等级为甲级，人防工程的抗力等级为常六级和核六级。
建筑类别属一类高层民用建筑，耐火等级一级，地下工程及屋面防水等级均为一级。
二、编制依据1、本工程的结构施工图纸；2、《建筑工程施工质量验收统一标准》（GB50300-2013）3、《混凝土结构工程施工质量验收规范》（GB50204-2015）；4、《轮扣式钢管脚手架构件》（DB44/T1168-2013）5、《建筑施工模板安全技术规范》（JGJ162-2008）；三、后浇带的设置本工程地下室后浇带共设置7条后浇带，后浇带宽度为800mm、1000mm。
基础砼强度等级C35，砼抗渗等级P8；地下室侧壁厚为400-500mm，与水土接触的侧壁混凝土防渗等级为P8，采用C35混凝土浇筑。
具体位置详见后浇带位置平面图。
后浇带平面位置图1、后浇带按设计要求位置留置并满足设计要求的留置时间。
2、后浇带处的混凝土须在天面层浇筑完成后方可浇灌，地下室底板、外侧壁、地下室顶板（首层）混凝土须采用补偿收缩混凝土浇筑。
3、后浇带模板独立设置，以保证模板拆除时能保留后浇带模板不拆。

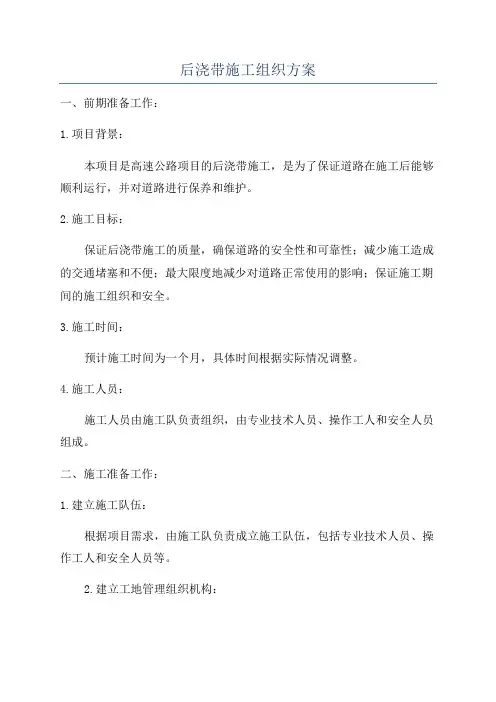

后浇带施工组织方案
后浇带施工组织方案一、前期准备工作：1.项目背景：本项目是高速公路项目的后浇带施工，是为了保证道路在施工后能够顺利运行，并对道路进行保养和维护。
2.施工目标：保证后浇带施工的质量，确保道路的安全性和可靠性；减少施工造成的交通堵塞和不便；最大限度地减少对道路正常使用的影响；保证施工期间的施工组织和安全。
3.施工时间：预计施工时间为一个月，具体时间根据实际情况调整。
4.施工人员：施工人员由施工队负责组织，由专业技术人员、操作工人和安全人员组成。
二、施工准备工作：1.建立施工队伍：根据项目需求，由施工队负责成立施工队伍，包括专业技术人员、操作工人和安全人员等。
2.建立工地管理组织机构：建立项目部、工程组织和监理组织机构，明确责任分工和工作要求，确保施工的有序进行。
3.准备施工材料和设备：根据施工需要，及时采购和调配所需的施工材料和设备，确保施工进度的顺利进行。
4.安排场地和办公设施：根据施工需要，合理规划场地，并建立临时办公设施，提供施工人员的办公和生活条件。
三、施工组织方式：1.施工分段：针对后浇带施工的特点，根据道路现状和施工进度，将施工分为若干个工序和工段，合理安排施工顺序和进度。
2.施工流程：按照施工顺序，严格按照设计和规范要求进行后浇带施工，确保施工质量。
3.施工人员配备和安排：根据实际需要，合理安排施工人员的数量和工作岗位，确保施工进度和质量。
4.施工设备使用和维护：根据施工需要，合理配置和使用施工设备，保证施工进度和质量；同时，按照要求进行设备的维护和保养，确保设备的正常运行。
5.施工安全管理：施工期间，要严格按照安全操作规范进行施工，提高施工人员的安全意识，确保施工过程中的安全。
四、施工进度和质量控制：1.制定施工进度计划：根据实际施工需求，合理制定施工进度计划，并严格按照计划执行，确保施工进度的顺利进行。
2.施工质量控制：施工期间，要严格按照设计和规范要求进行施工，同时进行施工质量的检查和验收，确保施工质量。
后浇带的的施工方案(3篇)
第1篇一、工程概况后浇带是指在混凝土结构施工过程中，为了防止混凝土因收缩、温度变化等因素引起裂缝而设置的临时施工缝。
后浇带在混凝土结构中起到缓冲和调节作用，对于提高结构的整体性和耐久性具有重要意义。
本施工方案针对某混凝土结构工程的后浇带施工进行详细规划。
二、施工准备1. 技术准备（1）熟悉施工图纸，了解后浇带的位置、尺寸、形状及施工要求。
（2）了解相关规范、标准，如《混凝土结构工程施工质量验收规范》（GB 50204-2015）等。
（3）组织施工人员学习后浇带施工工艺和技术要求。
2. 材料准备（1）水泥、砂、石子等混凝土原材料应符合国家相关标准。
（2）钢筋、模板、防水材料等施工材料应满足施工要求。
3. 机械设备准备（1）混凝土搅拌机、输送泵、振捣器等混凝土施工设备。
（2）钢筋加工机械、模板支撑系统等施工设备。
4. 人员准备（1）组建后浇带施工班组，明确各岗位人员职责。
（2）对施工人员进行技术培训和安全教育。
三、施工工艺流程1. 施工准备（1）清理后浇带位置，确保无杂物、积水等。
（2）测量放线，确定后浇带位置、尺寸及形状。
2. 模板安装（1）根据设计要求，选用合适的模板材料。
（2）模板安装应牢固、平整，防止变形、漏浆。
（3）模板安装完成后，进行加固处理。
3. 钢筋加工与绑扎（1）根据设计要求，加工钢筋。
（2）钢筋绑扎应牢固，保证钢筋间距、保护层厚度等符合规范要求。
4. 防水处理（1）选用合适的防水材料，如防水卷材、防水涂料等。
（2）防水材料施工应严格按照规范要求进行，确保防水效果。
5. 混凝土浇筑（1）混凝土应搅拌均匀，符合设计要求。
（2）混凝土浇筑过程中，注意振捣密实，防止蜂窝、麻面等缺陷。
6. 养护与拆除模板（1）混凝土浇筑完成后，应及时进行养护，保持湿润。
（2）养护期结束后，拆除模板，清理模板及施工现场。
7. 后浇带混凝土浇筑（1）在后浇带混凝土浇筑前，检查模板、钢筋、防水等施工质量。
（2）混凝土浇筑过程中，注意振捣密实，防止裂缝、蜂窝等缺陷。
后浇带专项施工方案
******工程后浇带专项施工方案编制单位：编制：校核：复核：会签：会签：审核：审定：日期：目录第一章、工程概略及工程设计状况 (3)1.1工程概略 (3)1.2工程设计状况 (3)第二章、编制依照 (3)第三章、施工方案 (4)3．分项工程施工举措 (4)3.1后浇带的模板方案 (4)基础底板模板方案 (4)墙体模板方案 (6)楼层梁板后浇带模板方案 (6)3.2后浇带的钢筋方案 (8)3.3后浇带的砼施工方案 (8)3.4防水工程方案 (9)4. 成品保护安全环保举措 (9)第一章、工程概略及工程设计状况1.1 工程概略工程名称：****工程地址：****建设单位：****勘探单位：********设计单位：****监理单位：****施工单位：****1.2 工程设计状况本工程主体结构为框架剪力墙结构，分为 **** 楼，地上 **** 层，地下 **** 层，三栋楼地下室连通，总建筑面积为 ****m 2，建筑总高度 **** 米，地下室层高 **** 米，其余楼层层高均为 **** 米。
地下室采纳现浇混凝土框架剪力墙结构，抗震等级为三级，塔楼为剪力墙结构，剪力墙在基础顶～二层楼面处抗震等级为二级，其余为三级。
结构的设计使用年限为 50 年，建筑结构安全等级为二级，抗震布防类型为丙类抗震布防烈度为 6 度；砌块施工质量控制等级为 B 级。
设计使用年限为 50 年，建筑类型为一类高层建筑，耐火等级一级，地下车库防火分类为二类，本工程首层室内设计标高± 0.000 相当于绝对标高 **** 米。
第二章、编制依照1.1 《**** 工程》图纸；1.2 《混凝土结构工程施工质量查收规范》 GB50204-2002；1.3 《建筑工程施工质量查收一致标准》 GB50300-2001。
第三章、施工方案本工程基础底面积大、跨度长，在基础及地下结构设置了四条伸缩和沉降后浇带。
后浇带贯穿基础梁板、墙板至地下室顶板，后浇带宽度为1000mm。
后浇带专项施工方案
后浇带专项施工方案编制人：审核人：目录一、编制依据 (1)二、工程概况 (1)三、后浇带的做法 (3)1、底板后浇带做法 (3)2、墙体后浇带做法 (4)3、梁板后浇带做法 (7)四、后浇带施工应注意的问题 (9)五、质量保证措施 (10)六、安全生产与文明施工注意事项 (10)一、编制依据1.1、施工图纸；1.2 、主要规程规范：《建筑施工手册》第五版；《混凝土结构工程施工质量验收规范》(GB50204-2015)二、工程概况7#及周边地库总建筑面积约13.60万m2，其中地上建筑面积约7.8万m2，地下建筑面积约5.80万m2。
7#楼屋面高度191.850m，塔冠高度198.900m，建筑高度199.65m，地上63层，地下6层。
相对标高±0.000相当于绝对高程28.000。
本工程主体结构为剪力墙结构体系，地下车库部位基础为柱下独立基础及防水底板，塔楼部位基础为筏板基础；地下室结构为框架结构体系。
本工程设计有施工后浇带和沉降后浇带。
其中沉降后浇带主要分布在塔楼与地下室车库之间，以及塔楼与万象城结构之间。
伸缩后浇带沉降后浇带沉降后浇带伸缩后浇带图2.1 地下室后浇带位置示意伸缩后浇带图2.2 7号楼主楼后浇带位置示意图三、后浇带的做法1、底板后浇带做法1.1、底板后浇带施工工艺底板后浇带的留置→凿毛并清洗砼界面→钢筋除锈、调整→抽出后浇带处积水→报甲监理验收→砼界面处理→后浇带砼施工→后浇带砼养护。
1.2、底板后浇带留设1.2.1、首先在底板的后浇带垫层浇筑时，比后浇带相邻两侧底板垫层低 100mm，方便后浇带的施工清理。
1.2.2、底板下层钢筋扎好后即进行后浇带侧面支模工作。
采取双层铁丝网加Φ14 钢筋骨架作为支模材料。
施工时，先按后浇带设计宽度焊接定位钢筋骨架。
钢筋骨架：竖向钢筋Φ14@300，水平Φ14@200 通长钢筋组成钢筋网，钢筋网与底板上下层钢筋的横向主筋焊牢，防止砼浇捣时位移。
131567_后浇带施工专项方案1
后浇带施工专项方案一、工程概况1、本工程为山西煤炭进出口集团左云长春兴煤业有限公司灯房浴室及任务交代室联合建筑，建筑面积13000平方米，占地面积4176.5平方米。
灯房浴室为两层局部三层，任务交代室为五层局部六层，建筑高度18.6米。
建筑结构形式为框架，设计使用年限为50年。
建筑物耐火等级为二级。
二、编制依据1、《高层建筑混凝土结构技术规程》（JGJ3-2002）2、《高层建筑箱形与筏形基础技术规范》（JGJ6-99）3、《建筑抗震设计规范》（GB5001-2001）4、《混凝土结构工程施工及验收规范》（GB50204-2002）5、《混凝土强度检验评定标准》（GBJ107-87）6、《建筑施工安全检查标准》（JGJ59-99）三、设置及规范要求1、按设计要求设置。
一般设置宽度为800~1000㎜宽，钢筋不能切断。
2、按设计要求：待两侧砼浇捣60天后再浇筑，将整个结构连成整体。
若设计无要求时，一般至少保留28d以上，或待主体封顶后，才能浇筑。
四、后浇带施工1、留设位置按设计要求及规范留设。
2、钢筋工程验收完毕后按位置上两边分别加设钢丝网片或用木模（楼板），梁口用钢筋头外加钢丝网和水泥砂浆来拦截。
3、待两侧砼达到规定强度（顶板、梁）达到100%后方可拆模。
4、顶板两侧模板拆掉一跨，采用多功能轮扣式钢管双排回顶。
考虑方便二次支模，板、梁在距带边50cm处与模、梁平行回顶。
5、待两侧模板安装加固完成后，安放后浇带沟的盖板进行临时封闭，防止杂物落入后浇带内。
六、后浇带浇筑施工要求及方法1、后浇带浇筑时间必须符合设计要求及规范要求后再浇筑，将整个节后连成一整体。
2、筑混凝土前，将浮动砼及石子凿掉，并用水冲洗干净。
3、在后浇带砼两侧表面加以凿毛，用水冲洗干净，并充分湿润，残留在砼表面的积水也要清理干净。
4、在后浇带处的钢筋，需要调直钢筋时，严禁破坏钢筋周围的砼，钢筋上的油污、水泥砂浆及浮锈等杂物要清除干净。
人防 后浇带施工方案
登封市滨河新苑（一期）建设项目人防地下室后浇带专项施工方案编制人：审核人：审批人：日期：河南嵩山建筑安装有限公司后浇带专项施工方案目录一、工程概况二、后浇带施工工艺及设置三、施工重点和难点分析四、对后浇带和施工缝的留设要求五、后浇带的保护措施六、浇筑前的准备工作七、施工工艺流程及施工方法八、后浇带施工应注意的问题九、质量保证措施第一章工程概况本工程为登封市滨河新苑（一期）建设项目人防地下室，基础为筏板基础，上部结构为钢筋混凝土框架结构，建筑结构安全等级为二级，合理使用年限为50年。
第二章后浇带施工工艺及设置第一节：后浇带施工工艺：（1）后浇带的设计原理是“抗放兼备，以放为主”，这种设计已列入规范而被广泛使用，后浇带分为后浇沉降带、后浇收缩带、后浇温度带，分别用于解决各构筑物间差异沉降，钢筋混凝土收缩变形和减小温度应力等问题，后浇带一般具有多种变形缝的功能。
（2）施工后浇带是在整个建筑物中设置的临时施工缝，该缝根据设计要求保留一段时间后再浇筑。
这种“缝”在整个结构施工中既解决了构筑物间的差异沉降，混凝土的收缩变形，温度应力，又达到了不设永久变形缝的目的。
（3）设计采用在施工中留后浇带的做法，以便将原来“超长”的平面“化整为零”，使其能在较短的时间内完成的约束应力（混凝土的收缩、竖向荷重差异过大时产生的变形应力）释放，而持后浇带施工完成后，结构又“化零为整“大量减少了上述应力对结构的影响，减少了过多的设置永久性变形缝。
第二节：后浇带设置：本工程地下室底板为C35、P8抗渗混凝土；地下车库顶板厚度为120mm。
后浇带宽度800mm，地下室底板、顶板均设有后浇带。
第三章施工重点和难点分析本工程地下室底板和顶板、墙均设有后浇带。
由于底板、墙板与顶扳均为双层双向钢筋，后浇带位置的钢筋密集，且须设止水钢板，因此对后浇带的处理比较复杂。
特别是车库的后浇带,连接长，工程量大。
由于与其他楼栋连接长，施工进度不一样。
后浇带专项施工方案
成都高新区双河铜牌项目二标段后浇带专项施工方案四川省第七建筑工程公司后浇带专项施工方案四川省第七建筑工程公司二Ο一一年七月一、工程概况根据建筑特征和规范要求，本工程从基础底板起在裙房、主楼分别设置了后浇带，后浇带宽度均为800mm。
后浇带设置如下：1#楼:○22轴向左 4.3m处设置一条南北方向后浇带。
2#楼○22轴向左 4.3m处设置一条南北方向后浇带，○V轴向上4.3m处设置一条东西方向后浇带。
7#楼○14轴向右3m处设置一条南北方向后浇带，○X轴向下0.25m处设置一条东西方向后浇带，○R轴向下 1.45m处设置一条东西方向后浇带。
根据施工图纸设计要求○14轴向右3m处和○R轴向下 1.45m处的两条后浇带为收缩后浇带，两个月后可以浇筑封闭，其余为沉降后浇带，在主题封顶后封闭。
后浇带具体布置见下页图：二、后浇带的模板施工1、基础底板、墙板后浇带1.1 按设计要求和图纸会审纪要,收缩后浇带采用钢板止水带，沉降后浇带采用中埋式橡胶止水带。
设置部位均为后浇带板厚中心位置，并且紧贴后浇带侧壁固定好。
1.2后浇带侧面支模加固形式：1.2.1处于主楼筏板部分的后浇带，当底板下层钢筋网片绑扎完后用高标号砂浆在后浇带位置堵住钢筋下部间距的空格，以防底部漏浆。
由于主楼筏板最厚2.3米，主楼后浇带闸槎采用多层板背楞木龙骨及钢筋加固支撑；除去主楼部分后浇带采用钢丝网片，用φ14钢筋做龙骨，水平间距180mm,竖向间距100进行固定，同时后浇带中间位置用φ14水平间距1m作水平支撑,在后浇带外侧砼筏板内采用竖向间距380MM,设置三道φ14钢筋斜拉撑,水平间距1000MM,拉结点均采用焊接固定，保证钢丝网片和钢筋骨架构成的整体具有足够的强度和刚度，以确保砼浇筑时钢丝网不鼓胀漏浆。
1.2.2地下室车库底板为400厚抗水板,后浇带处采用钢筋网闸槎,用3 φ14钢筋做骨架扎钢丝网片,并焊接固定于后浇带侧边确保砼浇筑时钢丝网不鼓胀漏浆.1.2.3墙板后浇带的留槎在梁的部位使用双层5mm孔眼铅丝网，背面用φ14钢筋固定牢靠；2.梁板后浇带的处理2.1为确保结构支撑体系的安全，后浇带模板采用独立的支撑体系，与平台模板连接处断开，不影响平台模板的拆除。
后浇带施工方案
后浇带施工方案一、工程概况本工程为_____，建筑面积为_____平方米，结构形式为_____。
后浇带的设置是为了减少混凝土收缩和温度变化对结构的不利影响，其位置和尺寸根据设计要求确定。
二、编制依据1、本工程的施工图纸及相关设计文件。
2、《混凝土结构工程施工质量验收规范》（GB 50204-2015）3、《建筑工程施工质量验收统一标准》（GB 50300-2013）4、相关的施工工艺标准和技术规程三、施工准备1、技术准备（1）施工前，认真熟悉施工图纸，明确后浇带的位置、尺寸、配筋等设计要求。
（2）编制详细的施工技术交底，向施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
2、材料准备（1）后浇带所用的混凝土，其强度等级应比原结构混凝土提高一个等级，并采用补偿收缩混凝土。
（2）准备好后浇带所需的钢筋，钢筋的规格、型号、数量应符合设计要求，并保证钢筋的质量。
（3）准备好后浇带施工所需的模板、方木、钢管等材料。
3、现场准备（1）后浇带预留位置应按照设计要求进行准确预留，并做好防护措施，防止杂物进入。
（2）清理后浇带预留部位的杂物、积水等，保证后浇带施工的作业面干净整洁。
四、后浇带的施工工艺1、后浇带的模板支设（1）后浇带的模板应采用独立的支撑体系，与相邻的模板支撑体系分开，以保证在拆除相邻模板时，后浇带的模板不受影响。
（2）模板的支设应牢固可靠，保证混凝土浇筑时不发生变形和漏浆。
2、钢筋处理（1）检查后浇带内的钢筋，如有锈蚀应进行除锈处理。
（2）对预留的钢筋进行整理和调整，保证钢筋的位置和间距符合设计要求。
3、后浇带的混凝土浇筑（1）浇筑前，应将后浇带两侧的混凝土表面凿毛，并清理干净，浇水湿润。
（2）混凝土浇筑时，应分层浇筑，每层厚度不宜超过 500mm，振捣密实，避免漏振和过振。
（3）混凝土浇筑后，应及时进行养护，养护时间不少于 14 天。
4、后浇带的防水处理（1）对于有防水要求的后浇带，应在混凝土浇筑前，做好防水附加层的施工。
地下室施工段的划分及后浇带的设置专项施工方案
地下室施工段的划分及后浇带的设置专项施工方案地下室工程在建筑中具有重要意义，而地下室施工段的划分和后浇带的设置则是保障施工质量和工程安全的关键环节。
本文将从地下室施工段的划分和后浇带的设置两个方面展开论述，提出专项施工方案，以确保地下室工程的顺利进行。
一、地下室施工段的划分地下室施工通常可以分为梁柱段、墙段和板段等区段，每个区段的施工顺序和要求可能略有差异。
具体划分如下：1.梁柱段：梁柱段是地下室结构的承重部分，施工顺序一般是首先浇筑梁，再浇筑柱。
为保证梁柱连接牢固，需要设定梁柱节点的配筋和预埋件安装。
2.墙段：墙段的施工一般包括浇筑墙体和墙柱连接处的构筑，同时也需要考虑墙体的水密性和抗震性能。
3.板段：板段施工一般是在梁柱和墙体的基础上浇筑楼板，要求板面平整、无裂缝，以确保地下室的使用功能。
二、后浇带的设置后浇带是地下室施工中常用的一种方式，通过设置后浇带可增强结构的整体性和稳定性。
在地下室施工中，后浇带应注意以下几点：1.后浇带的位置：一般设置在梁柱和板段的连接处，以增强连接部位的承载力。
2.后浇带的施工工艺：后浇带的混凝土配合比应按设计要求，施工时要注意浇筑温度和环境温度，保证浇筑质量。
3.后浇带的验收：后浇带施工完成后应进行验收，检查后浇带的尺寸、质量和强度等指标，确保符合设计要求。
三、专项施工方案根据地下室施工段划分和后浇带设置的要求，制定专项施工方案如下：1.施工组织设计：合理安排施工队伍和设备，保证施工进度和质量。
2.施工工艺：根据不同施工段的要求，制定具体施工工艺方案，确保每个区段的工作顺利进行。
3.质量控制：加强对梁柱、墙体和板面等关键部位的质量控制，减少施工中可能出现的质量问题。
4.安全管理：制定安全操作规程，加强现场安全管理，保障施工人员的人身安全。
总之，地下室施工段的划分和后浇带的设置对地下室工程的施工质量和结构安全至关重要。
通过合理划分施工段和设置后浇带，可以有效提高地下室工程的质量和工程进度，实现工程的顺利进行。
后浇带施工缝专项施工方案
后浇带施工缝专项施工方案第一章工程概况1、项目概况第二章后浇带、施工缝施工工艺及设置2.1后浇带施工工艺及设置2.1.1后浇带施工工艺（1）后浇带的设计原理是“抗放兼备，以放为主”，这种设计已列入规范而被广泛使用，后浇带分为后浇沉降带、后浇收缩带、后浇温度带，分别用于解决各构筑物间差异沉降，钢筋混凝土收缩变形和减小温度应力等问题，后浇带一般具有多种变形缝的功能。
（2）施工后浇带是在整个建筑物中设置的临时施工缝，该缝根据设计要求保留一段时间后再浇筑。
这种“缝”在整个结构施工中既解决了构筑物间的差异沉降，混凝土的收缩变形，温度应力，又达到了不设永久变形缝的目的。
（3）设计采用在施工中留后浇带的做法，以便将原来“超长”的平面“化整为零”，使其能在较短的时间内完成的约束应力（混凝土的收缩、竖向荷重差异过大时产生的变形应力）释放，而持后浇带施工完成后，结构又“化零为整“大量减少了上述应力对结构的影响，减少了过多的设置永久性变形缝。
2.1.2后浇带设置本工程地下室底板厚度300mm/500mm, C35、P6抗渗混凝土;地下车库顶板厚度180mm/220mm, C35、P6抗渗混凝土;剪力墙厚度为300mm、C50、P6抗渗的混凝土。
C组团车库地下室底板、顶板与主楼交界部分均设有后浇带。
2.1.3本项目后浇带概况本工程后浇带宽度为800mm,分温度后浇带和沉降后浇带。
其中温度后浇带在两侧混凝土浇筑的两个月后，选择在低气温天气条件下进行浇筑;沉降后浇带在主体结构沉降基本稳定后再进行浇筑。
后浇带混凝土采用微膨胀混凝土浇筑，其强度等级应比两侧混凝土高一级，有抗渗要求的同两侧抗渗等级。
2.2施工缝施工工艺及设置2.2.1施工缝施工工序（1）施工缝封闭时，已浇筑的混凝土其抗压强度不应小于1.2N/mm2（2）在己硬化的混凝土表面上，应清除水泥簿膜和松动石子以及软弱层，并加以充分湿润和冲洗干净，且不得积水。
（3）在浇筑混凝土前，宜先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆。
后浇带的的施工方案
后浇带的的施工方案《后浇带的施工方案》后浇带是指在混凝土结构成型后，在其外侧进行二次浇筑的一种施工工艺。
后浇带的施工质量直接关系到整个混凝土结构的安全性和稳定性。
下面将对后浇带的施工方案进行详细介绍。
一、施工前准备1. 在混凝土结构成型后，需要等待其达到设计强度的70%以上，方可进行后浇带的施工。
2. 准备好所需的材料和设备，如混凝土、模板、钢筋等。
3. 严格按照施工图纸和设计要求进行施工，确保后浇带的尺寸、位置和强度符合要求。
二、后浇带的施工步骤1. 模板搭设：根据设计要求，搭设好后浇带的模板，确保其位置和尺寸符合要求，同时要进行合理的支撑和固定，以确保施工过程中不会发生位移或变形。
2. 钢筋加固：根据设计要求，对后浇带的钢筋进行加固和布置，确保其数量、直径和位置符合设计要求，提高混凝土结构的强度和稳定性。
3. 浇筑混凝土：进行后浇带的混凝土浇筑，要求均匀、密实、充填到位，避免出现空洞或裂缝。
同时要控制好混凝土的水灰比和外温，以确保强度和抗压性。
4. 养护处理：对浇筑后的混凝土进行养护处理，包括湿润养护和覆盖保护，确保混凝土的早期强度和表面质量。
三、质量控制和验收1. 施工过程中要进行严格的质量控制，包括模板搭设、钢筋加固、混凝土浇筑等环节，确保每个环节都符合设计要求和施工标准。
2. 完成后的后浇带需要进行验收，包括尺寸、平整度、强度和外观等指标，确保其质量达到设计要求。
综上所述，后浇带的施工方案需要严格按照设计要求和施工标准进行操作，确保施工质量和工程安全。
通过合理的施工步骤和质量控制，可以保证后浇带的质量和稳定性，提高混凝土结构的使用寿命和安全性。
后浇带专项工程施工方案
奥山星城·莱茵郡项目专项方案奥山星城·莱茵郡项目总承包工程后浇带专项施工方案编制人：审核人：审批人：编制单位：中铁大桥局第七工程有限公司编制日期：2018年9月20日目录第一章工程概况 (2)1.1. 项目简介 (2)1.2. 按施工顺序划分 (2)第二章后浇带施工工艺及设置 (3)2.1.后浇带施工工艺： (3)第三章施工重点和难点分析 (4)第四章对后浇带和施工缝的留设要求 (4)4.1.对后浇带的要求： (4)4.2.后浇带、施工缝的留设 (5)第五章后浇带的保护措施 (8)第六章浇筑前的施工准备 (8)6.1.材料准备 (8)6.2.机具准备 (8)6.3.技术准备 (9)6.4.作业条件 (9)第七章施工工艺流程及施工方法 (9)7.1.施工工艺流程： (9)7.2.施工方法 (9)第八章后浇带施工应注意的问题 (10)第九章质量保证措施 (12)第十章安全生产与文明施工注意事项 (13)第一章工程概况1.1. 项目简介本工程为奥山星城莱茵郡项目总承包工程，位于黄石市黄金山开发区金山大道9号，由奥山置业有限公司开发，武汉开来建筑设计股份有限公司设计，总建筑面积约146092.65㎡，包括1#、2#、3#、4#、5#、6#、7#、8#楼及地下室。
其中地上总建筑面积为116100㎡，地下总建筑面积为29992.65㎡。
地上建筑主要为商住楼及幼儿园，其中1#楼为12层商业、2~7#楼为33层住宅、8#楼为3层幼儿园；地下室主要为汽车库及部分人防地下室，人防车库为4644㎡、非人防车库为25348.65㎡，其中1~4#楼为2层地下室、5~7#楼为1层地下室、8#楼无地下室。
具体参建单位如下：建设单位：奥山置业有限公司勘察单位：湖北省地质勘察基础工程公司设计单位：武汉开来建筑设计有限股份公司监理单位：湖北中靖工程咨询有限公司施工单位：中铁大桥局第七工程有限公司计划开工时间：2018年10月10日计划竣工时间：2020年10月22日1.2. 按施工顺序划分根据湖北省地质勘察基础工程公司提供的《奥山星城莱茵郡岩土工程勘察报告》和奥山置业有限公司建设单位的施工节点要求及现场的实际情况，桩基工程先施工6#、7#楼，后施工5#、4#楼，再施工3#、2#楼，最后施工1#、8#楼，此4个施工段的桩基工程过渡周转期为1.5个月。
后浇带施工方案
后浇带施工方案后浇带施工方案（一）第一节、施工概况本工程位于成都市光华大道与贝森南路交汇处，由九栋高层建筑组成。
由成都天合房屋开发有限公司投资，成都海特尔置业投资有限公司开发兴建，一层地下室，1～9号楼及会所，商业建筑均建在同一地下室上。
地下一层，为平战结合的地下室，平时为机动车停车库，战时为二等人员掩蔽所。
后浇带由地下室底板至顶板贯通，以满足结构沉降和收缩要求，按设计要求进行，施工后浇带在主体断水两个月后封闭，在封闭时应严格按施工总说明中对后浇带的处理进行施工并加强砼养护，为保证后浇带的施工质量，特编制此专题施工方案。
第二节、底板后浇带施工措施一、底板后浇带施工措施1、底板后浇带支模：1.1、底板后浇带采用钢筋作骨架铺三层钢丝模板支护。
钢筋骨架做法：竖向立筋采用φ25钢筋，间距250；水平筋φ18钢筋，间距200。
钢丝网做法：10目拨花钢丝网、5目钢丝网、3目钢丝网各一层，绑扎于钢筋骨架上。
（附图一）1.2、为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗砼侧压力加设斜拉筋和水平拉筋。
（附图二）1.3、后浇带支模施工要求：钢板止水片严禁钻孔，止水片处立筋应断开，与止水片的锚固筋焊接。
二、底板后浇带的保护措施1、底板后浇带施工构造后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的砼土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距10m，发生集水时用小型水泵抽排。
2、后浇带临时封闭措施后浇带放置期间，为防止杂物、污水进入带内，采取以下封闭措施：在底板后浇带两侧砌筑120宽，120高的砖带。
砌体为M10。
砂浆用MU5；砖带与底板面转角处用1：2水泥砂浆抹灰。
上部用18mm厚胶合板板封闭。
三、梁、板后浇带施工方法1、梁、板后浇带支模梁、板后浇带支模采用钢筋骨架铺钢丝网支护，参底板后浇带做法。
2、后浇跨的支撑方案后浇带封闭前，后浇跨处梁、板模板的支撑不得拆除，同时后浇带跨内不得施加其他荷载，以保证结构安全。
