中频电炉原理及维修

中频电炉原理及维修中频电炉是一种利用电磁感应加热的设备，其原理是通过感应线圈产生的交变磁场来加热金属材料。

中频电炉主要由感应线圈、电源设备、水冷系统和控制系统等部分组成。

在工业生产中，中频电炉被广泛应用于金属熔炼、热处理和锻造等领域。

本文将介绍中频电炉的工作原理和常见故障维修方法。

中频电炉的工作原理。

中频电炉是利用感应加热原理进行加热的设备。

当电源设备供电时，感应线圈内会产生交变磁场，金属材料放置在感应线圈中时，会受到感应电流的影响而产生热量。

这种加热方式具有加热速度快、能耗低、环保等优点，因此在工业生产中得到了广泛应用。

中频电炉的维修方法。

1. 电源故障，当中频电炉出现电源故障时，首先要检查电源线路是否正常，保证电源供应稳定。

其次，需要检查电源设备是否损坏，如果发现电源设备故障，需要及时更换或修理。

2. 感应线圈故障，感应线圈是中频电炉中的重要部件，如果感应线圈出现故障，会导致加热效果不佳甚至无法正常工作。

在维修感应线圈时，需要先检查线圈是否有断裂或短路现象，然后进行修复或更换。

3. 控制系统故障，中频电炉的控制系统包括温度控制、功率控制等部分，如果控制系统出现故障，会导致加热温度不稳定或无法正常控制。

在维修控制系统时，需要检查控制器、传感器等设备是否正常，及时进行调整或更换。

4. 水冷系统故障，中频电炉的水冷系统对于保证设备正常工作起着至关重要的作用，如果水冷系统出现故障，会导致设备过热甚至损坏。

在维修水冷系统时，需要检查水冷设备是否正常运行，及时清洗和更换冷却水。

5. 安全保护故障，中频电炉在工作过程中需要保证安全，如过载保护、漏电保护等功能。

如果安全保护系统出现故障，会影响设备的安全性能。

在维修安全保护系统时，需要检查保护设备是否正常，及时修复或更换故障部件。

维修中频电炉时，需要注意安全操作，确保设备处于停机状态并断开电源后进行维修。

同时，要根据实际情况选择合适的维修方法和工具，确保维修效果。

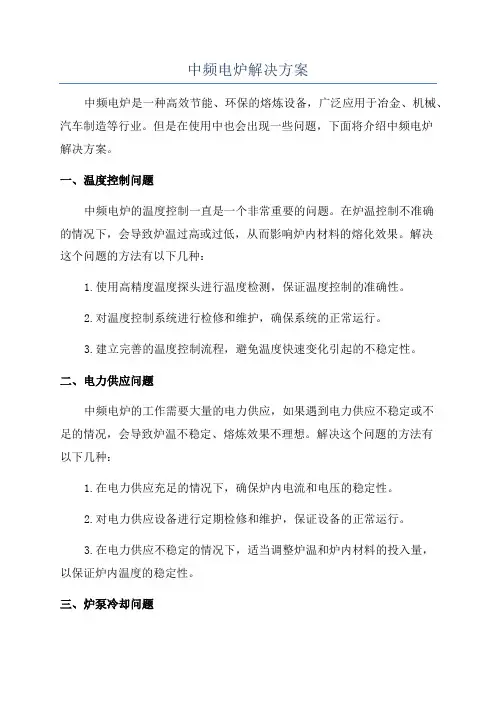

中频电炉解决方案

中频电炉解决方案中频电炉是一种高效节能、环保的熔炼设备，广泛应用于冶金、机械、汽车制造等行业。

但是在使用中也会出现一些问题，下面将介绍中频电炉解决方案。

一、温度控制问题中频电炉的温度控制一直是一个非常重要的问题。

在炉温控制不准确的情况下，会导致炉温过高或过低，从而影响炉内材料的熔化效果。

解决这个问题的方法有以下几种：1.使用高精度温度探头进行温度检测，保证温度控制的准确性。

2.对温度控制系统进行检修和维护，确保系统的正常运行。

3.建立完善的温度控制流程，避免温度快速变化引起的不稳定性。

二、电力供应问题中频电炉的工作需要大量的电力供应，如果遇到电力供应不稳定或不足的情况，会导致炉温不稳定、熔炼效果不理想。

解决这个问题的方法有以下几种：1.在电力供应充足的情况下，确保炉内电流和电压的稳定性。

2.对电力供应设备进行定期检修和维护，保证设备的正常运行。

3.在电力供应不稳定的情况下，适当调整炉温和炉内材料的投入量，以保证炉内温度的稳定性。

三、炉泵冷却问题中频电炉在工作过程中会产生大量的热量，需要通过炉泵进行冷却。

如果炉泵冷却不良，会导致炉体温度过高，甚至烧坏炉体。

解决这个问题的方法有以下几种：1.对炉泵进行定期检查和维护，确保炉泵的正常运行。

2.在炉泵冷却不良的情况下，及时停机检修，避免炉体受损。

3.加强炉泵冷却的监控，及时发现和处理冷却不良的情况。

四、电解铝浇注问题中频电炉在铝水浇注过程中，容易出现浇注不均匀、铝水波动过大等问题。

解决这个问题的方法有以下几种：1.进行炉体施工优化，减少铝水波动的影响。

2.加强浇注过程的监控和管理，确保铝水的均匀浇注。

3.在浇注过程中，适当调整浇注速度和浇注时间，以避免浇注不均匀的情况。

五、炉衬材料磨损问题中频电炉的炉衬材料在工作过程中会产生磨损，如果磨损过大，会影响炉体的使用寿命。

解决这个问题的方法有以下几种：1.使用高耐磨、高温抗热的炉衬材料，延长炉体的使用寿命。

2.定期对炉体进行检查和维护，及时更换磨损的炉衬材料。

中频炉维修方法范文

中频炉维修方法范文中频炉是一种常用于金属热处理、熔炼和热成型等工艺的设备，它的使用需要维护和保养，下面我将详细介绍中频炉维修的方法。

一、维修前的准备工作1.安全检查：确保工作区域清除、通风良好，并检查中频炉的电气设备是否正常、运行是否平稳。

2.备品备件准备：检查维修所需的备品备件是否齐全，并保证其质量符合要求。

二、中频炉的一般维修方法1.清洗炉膛：首先，关闭中频炉的电源，并等待其冷却。

然后，清除炉膛内的灰尘和积碳。

可以使用钢丝刷等工具进行清理，注意不要损伤炉膛内的感应线圈。

2.检查水冷系统：检查中频炉的水冷系统是否正常运行，保证水流畅通，不漏水。

如果发现漏水或水流不畅，应及时修理或更换损坏的部件。

3.检查感应线圈：检查感应线圈是否存在损坏或过热现象。

如果发现线圈有损坏或过热的情况，应及时更换。

4.检查电源系统：检查电源系统的电缆、连接器和电器元件是否正常。

如果发现故障，应找到故障原因并修理。

5.检查控制系统：检查中频炉的控制系统是否正常运行，保证各部分的操作、显示和控制功能正常。

6.检查电源电容器：定期检查电源电容器的电压是否正常，并根据需要更换。

注意在更换电容器前，必须确保电容器内的电荷已经放电完毕，避免触电危险。

三、常见故障及解决方法1.中频电源不工作：首先检查电源系统是否连接正常，电缆和连接器是否损坏，电源开关是否打开等。

如果以上情况都没有问题，可能是电源系统内部故障，需要请专业人员进行检修。

2.感应线圈损坏或过热：检查感应线圈是否有破损、腐蚀或过热的现象。

如果发现以上情况，应停止使用中频炉，并及时更换感应线圈。

3.水冷系统故障：检查水冷系统的水流是否畅通，是否存在漏水等情况。

如果发现故障，应停止使用中频炉，并及时修复或更换损坏的部件。

4.控制系统故障：检查控制系统的连接线是否正常，显示屏上的参数是否准确，并尝试重新启动控制系统。

如果问题仍然存在，需要请专业人员进行检修。

5.电源电容器故障：定期检查电源电容器的电压是否正常。

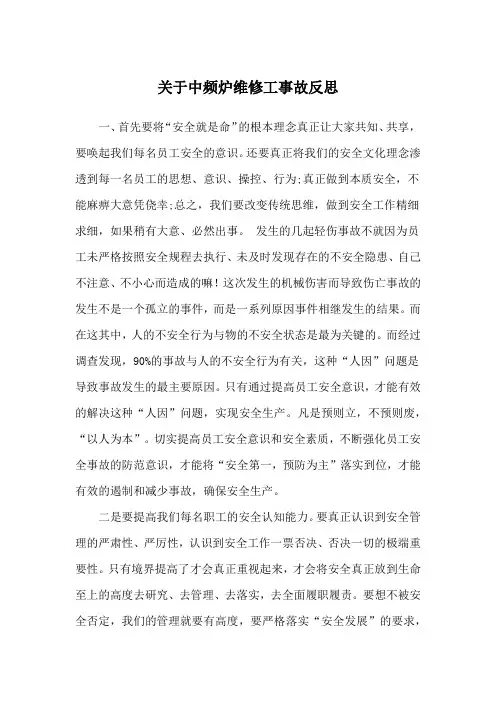

关于中频炉维修工事故反思

关于中频炉维修工事故反思
一、首先要将“安全就是命”的根本理念真正让大家共知、共享，要唤起我们每名员工安全的意识。

还要真正将我们的安全文化理念渗透到每一名员工的思想、意识、操控、行为;真正做到本质安全，不能麻痹大意凭侥幸;总之，我们要改变传统思维，做到安全工作精细求细，如果稍有大意、必然出事。

发生的几起轻伤事故不就因为员工未严格按照安全规程去执行、未及时发现存在的不安全隐患、自己不注意、不小心而造成的嘛！这次发生的机械伤害而导致伤亡事故的发生不是一个孤立的事件，而是一系列原因事件相继发生的结果。

而在这其中，人的不安全行为与物的不安全状态是最为关键的。

而经过调查发现，90%的事故与人的不安全行为有关，这种“人因”问题是导致事故发生的最主要原因。

只有通过提高员工安全意识，才能有效的解决这种“人因”问题，实现安全生产。

凡是预则立，不预则废，“以人为本”。

切实提高员工安全意识和安全素质，不断强化员工安全事故的防范意识，才能将“安全第一，预防为主”落实到位，才能有效的遏制和减少事故，确保安全生产。

二是要提高我们每名职工的安全认知能力。

要真正认识到安全管理的严肃性、严厉性，认识到安全工作一票否决、否决一切的极端重要性。

只有境界提高了才会真正重视起来，才会将安全真正放到生命至上的高度去研究、去管理、去落实，去全面履职履责。

要想不被安全否定，我们的管理就要有高度，要严格落实“安全发展”的要求，
抓好“人、机、物、环”四种隐患的排查，打击不安全的行为。

中频电炉维修技术探讨

中频电炉维修技术探讨发布时间：2021-05-26T02:33:00.872Z 来源：《中国科技人才》2021年第7期作者：孙涛安强孙宏明杨大伟苏彬[导读] 随着铸造技术的发展，中频感应电炉的应用越来越广泛，加热速度快、生产效率高、氧化脱碳少、节省材料、工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能、加热均匀、心表温差极小以及温控精度高等特点逐渐取代煤炉。

北方华安工业集团有限公司黑龙江齐齐哈尔 161046摘要：随着铸造行业的发展以及人们对环境、安全意识的提高，中频感应电炉已经逐渐取代原有的效率低、环境污染大的冲天炉。

因在铸造工业中使用愈来愈普遍，但随着使用的增多，中频感应电炉故障的处理也日显重要。

关键词：中频电炉维修技术前言：随着铸造技术的发展，中频感应电炉的应用越来越广泛，加热速度快、生产效率高、氧化脱碳少、节省材料、工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能、加热均匀、心表温差极小以及温控精度高等特点逐渐取代煤炉。

一、中频电炉的作业方式电炉采用“一拖二”电炉系统，所谓“一拖二”是一套中频电源装置同时向两台电炉供电：大多数的作业方式是：一台熔炼，另一台保温。

目前国外有“一拖六”的中频电源。

“一拖几”是根据铸造工艺和流程而定。

“一拖二”方案中分并联和串联两种结构。

并联是一整套整流电路供电给一套并联逆变器，向一台炉子馈电：而另一台炉子的电能是由同一逆变器输出端采用交流调压方式获得的。

电炉采用“一拖二”串联型方案，由一套整流电路向两套完全相同的串联逆变器供电，整流控制角α =0°，逆变器的输出功率由本身控制。

这种方案的优点是：1）因为α =0°，网侧功率因数很高。

2）中频电源对电网的谐波干扰最小。

3）可按比率输出功率，如甲机输出80%的额定功率进行熔炼作业，乙机输出20%额定功率进行保温作业；甲、乙的功率比例可互换。

二、中频电炉维修技术1.中频电炉的故障现象。

中频炉工作总结

中频炉工作总结
中频炉是一种常用的热处理设备，广泛应用于金属材料的加热、熔化和热处理
等工艺过程中。

作为中频炉操作人员，我们需要对中频炉的工作原理和操作流程有深入的了解，以确保设备的安全稳定运行。

在工作中，我们需要严格遵守操作规程，保持设备的良好状态，确保生产过程的顺利进行。

首先，中频炉的工作原理是通过电磁感应加热金属材料。

在工作过程中，我们
需要注意设备的电气安全，确保设备接地良好，避免发生漏电和触电事故。

同时，我们需要定期检查设备的电气元件和线路，确保设备处于良好的工作状态。

其次，中频炉的操作流程需要严格遵守。

在启动设备时，我们需要按照操作规
程逐步操作，确保设备的安全启动和稳定运行。

在加热和熔化金属材料时，我们需要根据工艺要求调整设备的工作参数，确保金属材料的加热温度和熔化速度达到要求。

在热处理过程中，我们需要根据工艺要求控制加热时间和温度，确保金属材料的热处理效果达到要求。

最后，中频炉的日常维护工作也是非常重要的。

我们需要定期对设备进行保养
和维护，清洁设备表面和内部，及时更换易损件，确保设备的正常运行。

同时，我们需要做好设备的安全防护工作，加强设备的安全意识，避免发生意外事故。

总的来说，作为中频炉操作人员，我们需要深入了解设备的工作原理和操作流程，严格遵守操作规程，确保设备的安全稳定运行。

在工作中，我们需要时刻关注设备的运行状态，及时发现和解决设备的故障问题，确保生产过程的顺利进行。

通过不断的学习和实践，我们可以不断提高自己的操作技能，为中频炉的安全稳定运行贡献自己的力量。

炼钢中频炉员工心得体会

炼钢中频炉员工心得体会我作为一名炼钢中频炉员工，工作时间虽然并不长，但是通过这段时间的工作经历，我深刻地体会到了许多东西。

下面我将总结一下我的心得体会。

首先，在炼钢中频炉的工作中，安全是最重要的。

我们必须严格按照操作规程进行操作，确保自己和他人的安全。

炼钢过程中会产生高温和高压的环境，如果不小心操作，就有可能发生严重的事故。

因此，我认识到安全意识的重要性，并且时刻保持警惕。

其次，团队合作是非常关键的。

在炼钢中频炉工作过程中，我们需要与其他工人紧密合作，互相协助完成任务。

每个人都承担着不同的责任，只有通过团队合作，才能提高工作效率，减少错误的发生。

我发现只有相互信任、相互尊重，团队才能更加紧密地协作，取得更好的业绩。

此外，炼钢过程中的工作环境是非常艰苦的。

高温、噪音和粉尘等因素让工作变得更加困难。

在这样的环境下，我学会了坚持和忍耐。

坚持是保持良好状态和出色表现的关键。

而忍耐则是面对艰难环境时，保持冷静和耐心的要素。

这两点对于炼钢工作来说必不可少。

同时，炼钢中频炉的操作技术要求也很高。

掌握炉温、电流等参数的变化规律，是能否顺利进行炼钢的关键。

因此，我深入学习相关知识，不断提升自己的技术水平。

只有熟练掌握了操作技术，才能在工作中游刃有余，处理各种问题。

另外，我的个人品质也在这段时间的工作中得到了锻炼和提升。

毅力是面对困难时不放弃的动力。

在一次次的工作中，我不断加深了对炼钢工艺的理解和掌握，取得了不断的进步。

同时，责任心是为了保证工作质量和安全，可以时刻保持高度的警惕性。

只有将责任心贯穿在工作中，才能使工作更加出色。

最后，我还学会了与人沟通。

尽管炼钢工作的大部分时间是独立操作，但是与他人的沟通依旧至关重要。

与同事们交流经验和问题时，可以互相学习和进步。

与上级沟通，及时反馈工作中的问题和困难，能更好地解决工作中的难题。

通过这段时间的工作，我不仅学到了很多专业知识和技术，而且锻炼了自己的个人品质，提升了自己的综合素质。

中频维修经验总结

中频维修经验总结检修方法中频电源正常工作时有时会出现逆变失败、电路短路、过电流保护动作的故障现象。

大量实践证明这此现象多数并不是设备故障而是工人操作不当或是金属感应炉或负载参数突变所致。

因此当设备因过电流动作而停机时不要急于断定为设备故障可重新试启动设备。

如困设备再次启动失败就应考虑设备故障的原因了。

一般情况下维修电工可按下列程序检查设备故障(1)检查电网电压是否正常。

(2)检查仪表箱上的稳压电源的各电压、电流表读数都是否正常。

(3)检查整流电压是否能正常调节。

(4)用1000HZ他激电源检查逆变触发电路要注意逆变稳压电源的电流数值是否正常。

(5)检查主电路是否有短路现象。

(6检查补偿电容或电热电容有无击穿短路现象等等。

一也谈中频电源三桥臂运行故障现象:起动困难,声音发噪.直流电压低,直流电流很高,且中频电压比直流电压高3倍左右.用示波器观查桥臂波形时,有一桥臂为一直线(无压降),另一桥臂为很高的正弦波行.原因:1)为正弦波的臂____晶闸管未导通二中频电源三桥臂运行故障现象起动困难偶尔起动中频啸叫声比正常时低直流电压低直流电流很大加大直流电压过流用示波器观察逆变桥臂波形时有一臂正常另一臂为直线。

1.可能逆变侧有一桥臂的元件损坏或击穿用万用表重点检查晶闸管的阻值检查阻容吸收电路中的电容是否击穿检查外线是否短路2.可能逆变侧有一桥臂的晶闸管没有被触发导通检查逆变触发脉冲是否正常晶闸管的触发功率是否太大3.逆变移相反压角太小使晶闸管不能关断加大逆变反压角增加储备时间使晶闸管可靠管断或增加负载电路的电容量使频率降低一些4.负载炉圈对地短路或扎间短路将造成三桥臂运行造成过流。

三电热电容器的故障1.电容内部打火机器运行时里边有响声是绝缘击穿应跟换新的。

2.电容外部打火机器运行时外部打火电容壳体对地绝缘不好或串联并联升压的串联电容与并联电容壳体相连。

3.冷却水不通导致发热绝缘损坏应及时处理。

四电热电容器的绝缘的检查电容器的绝缘电阻分为两极、多级间的绝缘电组和两极对壳体的绝缘电阻由于电容其是由串、并联电容元件构成个别元件的绝缘劣化不会使整台电容器的绝缘电阻降低所以遥测极间绝缘电阻很难发现缺陷。

中频感应电炉常见故障分析

中频感应电炉常见故障分析现在中频感应电炉目前已得到广泛的使用, 随着晶闸管容量、质量的不断提高, 中频炉技术的不断完善, 感应加热及熔炼的中频电炉在使用及维修上都已经取得了很大的进步。

要用好修好中频炉, 熟悉中频感应电炉常见的电气故障及处理方法是很有必要的, 总结维修过程中的经验, 对指导今后的工作很有协助。

1 中频感应炉及其电源的特点1. 1 我厂的500kg 中频炉, 其中频电源装置进线采用380V 三相电源, 额定输出功率250kW。

中频电压750V , 中频电流550A。

有相序指示电路及显示, 内有整流控制电压表, 整流脉冲电流表, 逆变控制电压表, 逆变脉冲电流表, 有工作ö检查转换开关。

控制板一共四块, 除电源板外, 还有一块整流板, 一块逆变板和一块保护板。

采用自激式预磁化撞击启动。

其过流保护不是采用整流拉逆变, 而是关桥的保护方式, 即主电路发生过流或过压时, 发出信号使控制电源瞬间短路, 封锁整流脉冲, 同时续流二极管使滤波电抗器中的能量通过逆变桥构成通路消耗掉。

另外, 各控制板采用了Kc04、Kc41 片子及部分运算放大器。

2 常见电气故障分析中频感应电炉, 就其故障发生的范围来说, 主要可分为二大块: 一是控制部分, 二是主电路, 即包括补偿电容器、感应器在内的谐振回路与水冷电缆及母排等部分。

就故障的种类来说, 主要有过电流、过电压以及输出中频功率低等。

造成这些故障的原因是多种多样的, 下面将逐一分析。

2. 1 控制电源打开后, 按启动按钮, 中频电源装置无反应产生这类故障的主要原因有:(1) 循环冷却水未打开或水压不够。

这造成电接点水压表内的常开接点未接通, 中频柜内的整流电源板没有电, 即没有整流电压输出, 因而整流触发板及逆变触发板均无触发脉冲, 当然中频电源装置就没有反应。

通常此时柜内的整流脉冲电压表、电流表均无显示。

(2) 启动控制回路的时间继电器1KT 常开延时闭合触点损坏或启动延时时间过长或过短。

对中频炉几个常见故障的分析

对中频炉几个常见故障的分析1.烘炉一段时间后，停机不好启动故障现象：对新熔炼炉或打结的透热炉，在开始烘炉可以启动，电压可以升高达到最大值，但烘炉一段时间后，停机后再也不好启动，起来后电压也升不高，有时自己停振或过流。

故障分析及处理：这种故障多数是感应器匝间有问题。

a．对刚打结好的熔炼炉，由于打结料在烘炉时会产生大量的水分，故使感应器匝间聚集了大量的水珠，造成匝间绝缘降低，此时烘炉电压不应很高，待烘干后再提高电压。

b．有的感应器线圈没有浸绝缘漆就直接用打结料打结，这种炉子更要注意烘炉时的水分多少。

c．有的打结的透热炉在使用一段时间后，打结料会出现微小的缝隙，此时如果感应器绝缘没有处理好，就会有少量的氧化皮进入感应圈的匝间，造成匝间短路，易产生过流现象。

最好感应器线圈用云母带缠绕再浸漆、烘干，最后打结2、电抗器声音大、沉闷，升压时不稳定，颤抖故障现象：设备可以启动，但电压升不高，电抗器声音特别大、沉闷，电压升起时很不稳定，有颤抖。

不时有过流或过压故障，有时甚至烧坏逆变管，但断开逆变电路整流部分是好的。

故障分析及处理：这种故障多数是电抗器有问题。

a．电抗器的电感量比正常的大，出现磁路饱和，起不到续流滤波作用，也不能隔开交流和直流端的电流，电抗器线圈匝数比正常的多。

b．电抗器气隙板比正常的要薄，电感量变大，此时要加厚气隙板。

c．电抗器的线圈匝间有渗水、匝间绝缘降低出现打火放电现象。

3、直流电压升到500V以上后，直流电压反而下降故障现象：启动和运行正常，当直流电压升到500V以上后，直流电压反而下降，出现波动，甚至过流，有时烧断快熔。

故障分析及处理：这是整流移相电路的问题：a．控制板上的零线未接。

控制板上的同步信号电路有的需要零线，如果缺少，就会出现移相偏差，导通角α超过0°，出现上述现象。

b．用户没有将零线接入柜体或零线虚接。

c．整流电路的w4电位器(调节150°)有问题，当调节过量时，导通角α超过0°。

中频炉常见故障及处理

中频炉常见故障及处理中频炉是一种常用的金属加热设备，广泛应用于冶金、机械、汽车等行业。

然而，由于使用频繁和长时间运行，中频炉常常会出现一些故障。

本文将介绍中频炉常见故障及处理方法，帮助读者更好地了解和解决中频炉的问题。

一、电源故障中频炉的电源是其正常运行的基础，电源故障会导致中频炉无法正常启动或工作。

常见的电源故障包括电源线路短路、电源开关损坏等。

解决方法是检查电源线路，修复或更换损坏的部件。

二、水冷系统故障中频炉需要通过水冷系统散热，以保持设备的正常工作温度。

如果水冷系统故障，会导致中频炉过热，甚至损坏设备。

常见的水冷系统故障有水泵故障、水管堵塞等。

解决方法是检查水泵、水管是否正常工作，清洗或更换堵塞的水管。

三、感应线圈故障中频炉的感应线圈是产生电磁感应的重要部件，如果感应线圈故障，将影响中频炉的加热效果。

常见的感应线圈故障包括线圈断裂、短路等。

解决方法是修复或更换故障的感应线圈。

四、温度控制系统故障中频炉的温度控制系统是保证加热温度稳定的关键。

如果温度控制系统故障，会导致加热温度过高或过低，影响产品质量。

常见的温度控制系统故障有温度传感器损坏、控制器故障等。

解决方法是修复或更换故障的部件，重新校准温度控制系统。

五、电磁阀故障中频炉的电磁阀控制气体的流动，如果电磁阀故障，会导致气体无法正常供应，影响中频炉的工作。

常见的电磁阀故障有线圈断裂、阀芯卡住等。

解决方法是修复或更换故障的电磁阀。

六、安全保护系统故障中频炉的安全保护系统是保证操作人员安全的重要设备，如果安全保护系统故障，会造成人身伤害和设备损坏。

常见的安全保护系统故障有漏电保护器损坏、过载保护器触发等。

解决方法是修复或更换故障的部件。

在处理中频炉常见故障时，操作人员应该遵循以下原则：1.及时停机：一旦发现中频炉出现故障，应立即停止操作，以免造成进一步损坏。

2.排除安全隐患：在处理故障之前，要确保设备的安全，如切断电源、停止水冷系统等。

3.查找故障原因：通过观察、检查设备，找出故障的具体原因，避免盲目修复。

中频电炉原理维修学习

中频电炉原理维修学习
中频电炉是一种常见的电炉类型，其原理和维修方法可以简单描述如下：
原理：
中频电炉采用了交流电源先将电能转换为高频电能，再经过电容器和电感器的串联产生高频交流电流。

这种高频电流通过炉内的感应线圈，在感应线圈和熔炉中产生电磁感应，使炉料受到交变电流的加热作用，达到熔炼的目的。

维修学习：
1. 安全措施：维修中频电炉时，必须先切断电源并进行放电处理，以免触电。

同时，佩戴绝缘手套和护目镜，确保人身安全。

2. 检查线路和接触器：检查中频电炉的线路是否有松动、接触不良或断路的情况。

如果发现问题，应及时修复或更换。

3. 检查电容器和电感器：这两个元件是产生中频电流的关键部分。

检查电容器和电感器是否有漏油、漏电等问题，如果有损坏或故障，应更换。

4. 清洁炉膛：炉膛是炉料加热的关键部分，需要定期清洁以去除积碳、残渣等杂质。

可以使用刷子和空气枪进行清洁，确保炉膛通畅。

5. 检查冷却系统：中频电炉的冷却系统对炉体起到降温作用，防止过热。

定期检查冷却水管道是否通畅，冷却水是否流通正
常。

6. 测量温度和电压：可以使用温度计和电压表对中频电炉进行监测。

根据测量结果，判断是否存在温度过高或电压异常的情况，及时进行维修处理。

维修中频电炉需要具备一定的电气和机械知识，对中频电炉的结构和工作原理有一定的了解。

对于一些复杂的故障，可能需要请专业的维修人员进行处理。

中频炉故障总结范文

中频炉故障总结范文原因1、电抗器线圈被烧坏或线圈接地。

２、电容击穿接外壳了，〔放电线圈要拆了才能测量〕。

3、可能就是要把短接电抗器得开关送上去。

故障现象二中频炉在炉子里得铁渣溶成铁水得时候就出现跳闸.原因1、可能就是炉子得炉衬薄了,击穿导致电流大过流。

2、可能就是主板上得电位器没调好，(W3\W4〕、尽量把中频电压与直流电压得比例就是1、3：1故障现象三中频炉功率调不不去,如电压上不来。

原因就是1、主板功率没调到位。

调节电位器W1W2。

(功率要关小才能调整主板各个电位器〕。

故障现象五８月27日，2#中频炉得水电缆与中频炉连接面发热严重，有烧烂氧化痕迹,1８号把发热氧化得部位打磨干净后，19号接触面又发热变色了，后来撤除后发现这条水电缆断了，原来就是一条水电缆在导电,导致发热。

故障现象六；２０13年１1月12日晚上,３T中频炉出现功率跳闸，再开，电流电压一起一降，电容电路板得指示灯与主板上得6个指示灯一亮一灭,不停闪烁,后来调了Ｗ３W4W6后稍有好转,暂时能用，初步判断为炉子快要击穿了,炉壁薄了。

故障现象七、2022、1０、1４日，1、5吨中频炉合闸后，调电位器后显示过流跳闸。

或无显示,无触发输出，控制回路无输出,查；把主板上得21４号线撤除后合闸，调电位器，直流电压上不去,可能就是1、可控硅坏,2、主板坏，这次就是主板坏了。

中频炉要素四、１、5吨中频炉得中频电压要调到８00V左右,直流电压调到５00－５５0Ｖ左右，直流电流95０Ａ，在炉子里铁不满得情况下，电流肯定调不上去,但就是在炉子满得时候，电流就会升上去，频率要在6０0-650ＨZ，因为中频电压一定时候，炉子得感抗就是不变得,在炉子满得时候，只要电压上来了,电流就会升上来,八八、中频炉主板上得6个小奶白色得小４脚元件就是光电耦合元件,如6个只就是灯不亮，先查上面得三相电源就是不就是380V，而且要对称，如正常，那么就是光电耦合元件坏.就就是主板上得那些白色得方形元件九九、5吨中频炉得参数。

电炉维修车间月度工作总结

电炉维修车间月度工作总结
近一个月来，我们电炉维修车间团队在全体员工的共同努力下，取得了一些显
著的成绩。

在这里，我将对我们的工作进行总结和回顾，以期能够更好地指导我们未来的工作方向。

首先，我们在电炉维修方面取得了一些重要的突破。

在过去的一个月里，我们
接到了多起电炉故障报修任务，我们的团队迅速响应，及时赶赴现场进行维修。

通过我们的努力，成功解决了大部分电炉故障，保障了生产的正常进行。

同时，我们还深入分析了故障原因，提出了一些改进建议，以预防类似故障再次发生。

其次，我们在团队合作方面取得了一些进步。

在过去的一个月里，我们团队成
员之间密切合作，相互协助，克服了许多困难。

在电炉维修过程中，我们相互学习，相互借鉴，共同提高了维修技能和水平。

我们还定期进行团队建设活动，增强了团队凝聚力和战斗力。

最后，我们在安全生产方面也取得了一些成绩。

在过去的一个月里，我们严格
遵守安全操作规程，严禁违章操作，确保了维修过程的安全性。

我们还定期进行安全生产培训，提高了员工的安全意识和风险防范能力。

总的来说，我们在电炉维修车间的工作取得了一些成绩，但也存在一些不足之处。

在未来的工作中，我们将继续努力，不断提高自身的维修技能和水平，加强团队协作，确保安全生产。

希望在不久的将来，我们能够取得更加显著的成绩，为企业的发展做出更大的贡献。

中频炉常见故障分析

中频炉常见故障分析中频炉是一种常见的工业设备，用于金属加热、熔化和热处理。

在使用中频炉的过程中，常会出现一些故障，影响生产效率和产品质量。

下面将针对中频炉常见故障进行分析，以便更好地进行故障排除和维修。

1.中频电源故障：中频电源是中频炉的核心部件，负责将电能转换成一定频率的中频电能输入到感应线圈中，而中频电源的故障会导致中频炉无法正常工作。

常见的中频电源故障包括电源开关故障、电源保护装置故障、电源不稳定等。

解决方法是检查电源元件的连接是否正常，更换故障部件或进行维修。

2.感应线圈故障：感应线圈是中频炉的另一个重要部件，它负责产生电磁感应，将电能转化为热能。

感应线圈故障常见的表现为线圈短路、开路、烧毁等。

解决方法是检查感应线圈的接线是否牢固，更换故障线圈或进行维修。

3.冷却系统故障：中频炉需要一个稳定的冷却系统来保持设备的正常工作温度。

冷却系统故障会导致中频炉温度过高，影响炉体和设备的寿命。

常见的冷却系统故障包括风机故障、冷却水泵故障、水管堵塞等。

解决方法是检查冷却系统的水流是否正常，更换故障设备或进行维修。

4.温度控制系统故障：温度控制系统是中频炉的重要部件，用于控制加热温度和保持温度稳定。

温度控制系统故障会导致温度波动较大，影响产品的加热效果和质量。

常见的温度控制系统故障包括温度传感器故障、控制器故障、回路故障等。

解决方法是检查温度传感器的连接是否正常，更换故障传感器或进行维修。

5.电磁阀故障：电磁阀是中频炉的关键部件之一，负责控制电能的输入和输出。

电磁阀故障常常表现为无法正常开关、电磁阀卡死等。

解决方法是检查电磁阀的连接是否正常，清洁电磁阀或更换故障电磁阀。

6.控制面板故障：控制面板是中频炉的操作界面，用于设定炉子的加热参数和监控设备的运行状态。

控制面板故障常常表现为显示错误、按键无法正常响应等。

解决方法是检查控制面板的电源是否正常，检修故障面板或更换故障设备。

以上是中频炉常见故障的分析与解决方法，只是列举了一部分常见故障，实际情况还需根据具体设备和故障现象进行综合分析。

中频电炉维修心得

中频电炉维修心得1中频电源广X应用于熔炼、透热、淬火、焊接等领域，不同的应用领域对中频电源有不同的要求，因此，中频电源的控制电路和主电路有不同的构造形式。

只有在熟练掌握这些电路的根本工作原理和功率器件的根本特性的根底上，才能快速、准确地分析、判断故障原因，采取有效的措施排除故障。

在此仅对典型电路和常见故障进展探讨。

1 开机，设备不能正常起动：1.1 故障现象：起动时直流电流大，直流电压和中频电压低，设备声音沉闷，过流保护。

分析处理：逆变桥有一桥臂的晶闸管可能短路或开路，造成逆变桥三臂桥运行。

用示波器分别观察逆变桥的四个桥臂上的晶闸管管压降波形，假设有一桥臂上的晶闸管的管压降波形为一线，该晶闸管已穿通；假设为正弦波，该晶闸管未导通。

更换已穿晶闸管；查找晶闸管未导通的原因。

1.2 故障现象：起动时直流电流大，直流电压低，中频电压不能正常建立。

分析处理：补偿电容短路。

断开电容，用万用表查找短路电容。

更换短路电容。

1.3 故障现象：重载冷炉起动时，各电参数和声音都正常，但功率升不上去，过流保护。

分析处理：〔1〕逆变换流角太小。

用示波器观看逆变晶闸管的换流角，把换流角调到适宜值。

〔2〕炉体绝缘阻值低或短路。

用兆欧表检测炉体阻值，排除炉体的短路点。

〔3〕炉料〔钢铁〕相对感应圈阻值低。

用兆欧表检测炉料相对感应圈的阻值，假设阻值低，重新筑炉。

1.4 故障现象：零电压它激〔无专用信号源〕起动电路不好起动。

分析处理：〔1〕电流负反应量调整得不适宜；〔2〕与电流互感器串联的反并二极管是否击穿；〔3〕信号线是否过长过细；〔4〕信号合成相位是否接错；〔5〕中频变压器和隔离变压器是否损坏，特别要注意变压器匝间短路。

重新调整电流负反应量；更换已损坏的部件。

1.5 故障现象：零电压它激扫频起动电路不好起动。

分析处理：〔1〕扫频起始频率选择不适宜，重新选择起始频率。

〔2〕扫频电路有故障。

用示波器观察扫频电路的波形和频率。

排除扫频电路故障。

中频感应电炉的日常维护和保养事项

一、中频感应电炉的电容烧坏的原因有那些?中频电炉中的电热电容如果扣作不当，就会经常烧损。

这是什么原因呢？主要原因是以下几种：1、缺水，中频电炉在长期的使用过程中，可能会在电容的冷却管里结水垢或者进水系统进入杂物堵塞而导致电热电容过热而烧坏。

所以在使用过程中要注意观察电热电容冷却水的流量，若是出现流量异常，就应该采用相应的措施；2、中频电压过高，中频电炉在长期的使用过程中，若把中频电炉调的过高，高于电热电容的额定电压（电热电容的额定电压有750V、1200V等常用规格），会造成电热电容过电压击穿。

若是出现这种情况，就需要调低中频电压或者把电热电容换成耐压等级高的型号。

3、电热电容的阴极接地，若是在电炉的使用过程中，电热电容出现绝缘不好的情况，就会发生电容阴极接地而致使电容外壳击穿，若是出现这种情况，就需要对电容柜的绝缘进行重新处理。

二、中频电炉炉总是坏同一组可控硅是怎么回事1.中频电炉在长期的使用过程中，可能会在电容的冷却管里结水垢或者进水系统进入杂物堵塞而导致电热电容过热而烧坏。

所以在使用过程中要注意观察电热电容冷却水的流量，若是出现流量异常，就应该采用相应的措施;2、中频电压过高，中频电炉在长期的使用过程中，若把中频电炉调的过高，高于电热电容的额定电压(电热电容的额定电压有750V、1200V等常用规格)，会造成电热电容过电压击穿。

若是出现这种情况，就需要调低中频电压或者把电热电容换成耐压等级高的型号。

三、中频电炉频繁有烧坏晶闸管是怎么回事？【故障现象】中频电源启动后，当功率升到一定值时，过流保护动作，有时会烧坏晶闸管，重新启动，故障现象不变。

【故障分析及处理】产生此故障的原因如下。

(1)如果中频电源在刚启动后，在低电压下易产生过流。

电炉检修工作总结

电炉检修工作总结
电炉是工业生产中常用的一种加热设备，它具有加热速度快、温度控制精准等优点，因此在许多行业中得到广泛应用。

然而，电炉在长时间使用过程中也会出现各种故障，需要定期进行检修和维护。

以下是对电炉检修工作的总结。

首先，电炉检修工作需要严格按照操作规程进行，确保操作人员的安全。

在进行检修前，需要对电炉进行停电操作，并在操作过程中严格遵守相关的安全操作规定，戴好防护用具，确保自身安全。

其次，电炉检修工作需要对电炉的各个部件进行全面的检查。

包括检查电炉的加热元件、温度控制系统、电路板等部件的工作情况，确保其正常运转。

同时，还需要对电炉的外部结构进行检查，确保没有损坏或者松动的部件。

另外，电炉检修工作还需要对电炉的电气系统进行检查。

包括检查电气线路的连接情况、电气元件的工作状态等。

如果发现电气系统存在故障，需要及时进行修复，确保电炉的正常使用。

最后，电炉检修工作需要对电炉的温度控制系统进行调试。

通过对温度控制系统的参数进行调整，确保电炉的加热温度能够达到生产要求，并且能够稳定控制在设定的温度范围内。

总的来说，电炉检修工作需要对电炉的各个方面进行全面的检查和维护，确保电炉的正常运转。

只有做好了电炉的检修工作，才能确保电炉在生产中能够正常使用，提高生产效率，保证产品的质量。

中频感应电炉故障维修

一般情况下，可以把中频炉的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。

作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：（一）电源：用万用表测一下主电路开关（接触器）和控制保险丝后面是否有电，这将排除这些元件断路的可能性。

（二）整流器：整流器采用三相全控桥式整流电路，它包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。

在快速熔断器上有一个红色的指示器，正常时指示器缩在外壳里边，当快熔烧断后它将弹出，有些快熔的指示器较紧，当快熔烧断后，它会卡在里面，所以为可靠起见，可以用万用表通断档测一下快熔，以判断它是否烧断。

测量晶闸管的简单方法是用万用表电阻挡（200Ω挡）测一下其阴极—阳极、门极—阴极电阻，测量时晶闸管不用取下来。

正常情况下，阳极—阴极间电阻应为无穷大，门极—阴极电阻应在10—50Ω之间，过大或过小都表明这只晶闸管门极失效，它将不能被触发导通。

脉冲变压器次边接在晶闸管上，原边接在主控板上，用万用表测量原边电阻约为50Ω。

续流二极管一般不容易出现故障，检查时用万用表二极管挡测其二端，正向时万用表显示结压降约有500mV，反向不通。

（三）逆变器：逆变器包括四只快速晶闸管和四只脉冲变压器，可以按上述方法检查。

（四）变压器：每个变压器的每个绕组都应该是通的，一般原边阻值约有几十欧姆，次极几欧姆。

应该注意：中频电压互感器的原边与负载并联，所以其电阻值为零。

（五）电容器：与负载并联的电热电容器可能被击穿，电容器一般分组安装在电容器架上，检查时应先确定被击穿电容器所在的组。

断开每组电容器的汇流母排与主汇流排之间的连接点，测量每组电容器两个汇流排间的电阻，正常时应为无穷大。

确认坏的组后，再断开每台电热电容器引至汇流排的软铜皮，逐台检查即可找到击穿的电容器。

每台电热电容器由四个芯子组成，外壳为一极，另一极分别通过四个绝缘子引到端盖上，一般只会有一个芯子被击穿，跳开这个绝缘子上的引线，这台电容器可以继续使用，其容量是原来的3/4。

电炉中控心得体会

电炉中控心得体会中频电炉简单来说，就是通过电磁感应在金属表面产生涡流使金属发热熔化的设备。

它由中频电源柜、电容器柜、炉体、冷却器、炉前控制台、炉前操作台、液压站7部份组成，根据冷却方式分为风冷式和水冷式。

因其工作在高电压、大电流，加之金属在炉内熔化变成液体后，其温度在XX，此时稍有不慎，轻则造成财产损失，重则会造成人员伤亡，严重影响生产活动的正常开展。

特别是第一次使用中频电炉时，多数员工对中频电炉缺乏系统的认识、操作和维护经验。

因此，我们要重视、了解它，并且有必要对如何安全操作使用和维护它进行探讨。

首先，中频电炉在初次及日后的使用中，均需在炉体中打炉衬和对其进行烧结。

炉衬根据原料和熔炼需要的不同分为酸性和碱性炉衬。

打炉衬，就是用石英砂等材料，沿炉体内壁做一保护层，隔离熔炼料与炉体内的感应线圈，保护感应线圈。

打炉衬时应注意，用力均匀打结实，一次打完，一次成型。

炉衬打好后需经长时间低温烘烤，使之凝结成一个坚固的整体，且具有相当强度，能经受熔液搅拌和加料冲击。

烧结时，应遵循空炉低功率慢升温的方法，连续烘烤XX小时以上，使之充分凝结固化。

炉衬打结的好坏，是保证中频电炉的使用寿命和安全的重要前提。

曾有因炉衬打结得不好而发生过漏炉事故，重达2吨耀眼炽热的熔液从炉底奔流而出，所经之处浓烟滚滚，险象环生，熔点低的物体全熔了，过后一片狼藉，造成较大经济损失。

炉衬打结好后，如何正确、合理操作是延长中频电炉使用寿命和保证人生安全的关键。

一般情况下，操作使用中频电炉前要先检查，水冷却系统水流是否通畅，冷却水水压、水温是否正常，是否有漏水现象，液压系统是否能正常工作。

操作中要做到，小心谨慎不乱摸乱碰，一人操作，一人监护，并且严禁闲杂人员进入机房，防止触电。

熔炼过程中要使用干燥的熔料，并做到轻放料，勤加料，当炉内熔料熔化达到需要时应及时倒出，避免高温增加炉衬损耗：勤观察，当发现炉体外侧有发红现象，这就是要漏炉的先兆，应及时采取关停中频电源，倒出炉内熔料等措施，避免漏炉事故的发生。
