光伏发电项目施工方案(安装)
光伏发电项目施工方案(安装)资料
光伏发电项目施工方案(安装)资料一、前言光伏发电项目施工方案是指针对光伏发电系统的安装和调试过程进行详细规划和安排的文件，旨在确保施工过程高效、安全、顺利进行。
本文将介绍光伏发电项目施工方案中的关键步骤和注意事项。
二、工程准备在开始光伏发电项目的施工前，需要进行充分的工程准备工作。
具体步骤如下：1. 完成工程项目的前期规划和设计，确保施工方案的准确性和可行性。
2. 准备施工所需的人力、物力资源，包括施工人员、施工设备以及施工材料等。
3. 制定详细的施工计划和进度安排，确保施工按时完成。
三、施工流程1. 地面清理在进行光伏发电系统的安装之前，需要对安装地面进行清理，确保安装环境干净整洁，为后续的施工工作创造良好条件。
2. 接地系统的安装接地系统是光伏发电系统中非常重要的一个组成部分，它能够提高系统的安全性和稳定性。
在安装过程中，需要严格按照设计要求进行施工，并确保接地系统的可靠性。
3. 光伏组件的安装光伏组件是光伏发电系统的核心部件，其安装质量直接关系到系统的发电效率和稳定性。
在安装过程中，需要注意保护光伏组件的表面不受损坏，并确保组件的安装位置和角度符合设计要求。
4. 电气设备的连接电气设备是光伏发电系统中必不可少的组成部分，其连接质量直接关系到系统的安全性和运行稳定性。
在连接过程中，需要严格按照电气图纸进行施工，并确保每个连接点的可靠性。
四、施工注意事项1.安全第一：施工过程中务必严格遵守安全操作规程，做好安全防护工作。
2.质量保证：施工过程中要严格按照设计要求进行施工，确保施工质量达标。
3.进度控制：严格按照施工计划进行施工，确保工程按时完成。
4.环境保护：施工现场要做好环境保护工作，做到不扰民、不污染。
五、总结光伏发电项目施工方案是确保光伏发电系统安装过程顺利进行的关键文件，只有严格按照施工方案进行施工，才能保证工程的质量和安全。
希望本文所介绍的内容对光伏发电项目的施工有所帮助。
光伏发电安装施工方案
光伏发电安装施工方案1. 引言光伏发电是一种利用光能转换为电能的可再生能源发电方式。
光伏发电系统由光伏电池组件、支架、逆变器、电池储能系统等组成，通过将太阳能转化为直流电，再通过逆变器转化为交流电，供给家庭、工业和其他领域使用。
本文将介绍光伏发电安装施工方案。
2. 光伏发电系统设计在进行光伏发电系统的安装施工之前，首先需要进行系统的设计。
光伏发电系统设计包括确定系统规模、确定组件类型与数量、确定布置方案等。
2.1 系统规模确定系统规模的确定需要考虑到用电负荷以及太阳能资源的情况。
根据用电负荷的大小，确定所需的光伏发电系统容量。
同时，需要对太阳能资源进行评估，确定系统的发电量。
2.2 组件选择与数量确定根据系统规模确定所需的光伏组件类型与数量。
光伏组件是光伏发电系统的核心部件，根据光伏组件的性能参数和长期可靠性进行选择。
数量的确定需要考虑到系统容量和组件的安装布置。
2.3 布局方案确定确定光伏组件的布局方案，包括组件的安装角度和朝向以及组件之间的间距。
布局方案的确定需要考虑到太阳能的入射角度和组件的阴影遮挡情况，以最大限度地提高系统的发电效率。
3. 施工准备工作在进行光伏发电系统的安装施工之前，需要进行相关的准备工作。
3.1 材料准备根据设计方案，准备所需的光伏组件、支架、逆变器、电缆等材料。
材料的选择需要考虑到其质量和可靠性，以确保光伏发电系统的正常运行。
3.2 工具准备准备所需的工具和设备，包括螺丝刀、扳手、电钻、焊接机等。
工具的选择需要考虑到施工的需求和安全性。
3.3 施工现场准备清理施工现场，确保施工现场整洁。
同时，确保施工现场的安全，防止相关设备和材料被损坏。
4. 光伏发电系统安装施工流程在进行光伏发电系统的安装施工时，需要按照一定的流程进行操作。
4.1 组件安装首先进行光伏组件的安装。
根据布局方案，将光伏组件安装在支架上，并确保组件的稳定性和朝向的正确性。
4.2 支架安装在组件安装完成后，进行支架的安装。
光伏发电项目安装施工方案
光伏发电项目安装施工方案1.预先准备工作(1)施工前的测量和设计：根据现场情况确定光伏发电项目安装施工方案，包括光伏组件的布局、支架和接线盒等设施的位置。
(2)基础施工：根据施工方案进行基础的准备工作，包括地面的平整处理、基础桩的打桩、基础混凝土的浇筑等。
2.安装光伏组件(1)安装支架：根据施工方案，在基础上安装支架，固定支架的位置，并确保支架的水平。
(2)安装光伏组件：根据施工方案，将光伏组件安装在支架上，采用专业的工具和设备进行固定，确保组件的平整和稳固。
3.接线(1)接线盒的安装：根据施工方案，在适当的位置安装接线盒，接线盒的安装位置应便于组件与逆变器之间的连接。
(2)光伏组件的内部接线：将光伏组件上的正负极与接线盒中的对应正负极进行连接，采用专业的工具保证接线的牢固和可靠。
(3)接线盒到逆变器的接线：通过电缆将接线盒与逆变器进行连接，接线盒与逆变器的距离较远时，可采用集线器进行中继连接。
(4)逆变器到电网的接线：将逆变器的输出端接入电网供电点，确保逆变器与电网之间的连接牢固可靠。
4.并网(1)光伏发电系统的调试：在完成光伏组件的安装和接线后，对整个光伏发电系统进行调试和检测，确保系统的正常运行。
(2)与电网的连接：根据电力部门的要求，对系统进行验收，与电网进行连接。
连通后，进行并网测试，确保系统接入电网后能够稳定运行。
(3)监测系统安装和调试：安装监测系统并保证其正常运行，监测系统可以对发电量、电流、电压等数据进行实时监测，为系统的管理和维护提供依据。
5.安全管理在进行光伏发电项目的安装施工时，需要严格遵守相关的安全规范，进行足够的安全措施。
如搭设安全围栏、佩戴安全装备、定期进行安全培训等，确保施工过程安全可靠。
以上是光伏发电项目安装施工方案的主要步骤，通过合理的安装施工方案和严格的管理措施，能够保证光伏发电项目的正常运行，并提高发电效率。

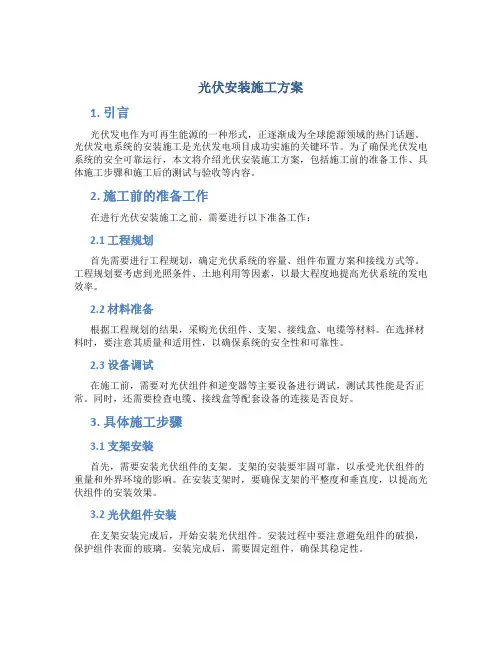

光伏安装施工方案
光伏安装施工方案1. 引言光伏发电作为可再生能源的一种形式，正逐渐成为全球能源领域的热门话题。
光伏发电系统的安装施工是光伏发电项目成功实施的关键环节。
为了确保光伏发电系统的安全可靠运行，本文将介绍光伏安装施工方案，包括施工前的准备工作、具体施工步骤和施工后的测试与验收等内容。
2. 施工前的准备工作在进行光伏安装施工之前，需要进行以下准备工作：2.1 工程规划首先需要进行工程规划，确定光伏系统的容量、组件布置方案和接线方式等。
工程规划要考虑到光照条件、土地利用等因素，以最大程度地提高光伏系统的发电效率。
2.2 材料准备根据工程规划的结果，采购光伏组件、支架、接线盒、电缆等材料。
在选择材料时，要注意其质量和适用性，以确保系统的安全性和可靠性。
2.3 设备调试在施工前，需要对光伏组件和逆变器等主要设备进行调试，测试其性能是否正常。
同时，还需要检查电缆、接线盒等配套设备的连接是否良好。
3. 具体施工步骤3.1 支架安装首先，需要安装光伏组件的支架。
支架的安装要牢固可靠，以承受光伏组件的重量和外界环境的影响。
在安装支架时，要确保支架的平整度和垂直度，以提高光伏组件的安装效果。
3.2 光伏组件安装在支架安装完成后，开始安装光伏组件。
安装过程中要注意避免组件的破损，保护组件表面的玻璃。
安装完成后，需要固定组件，确保其稳定性。
3.3 连线与接线盒安装光伏组件安装完成后，需要进行连线与接线盒的安装。
首先，根据工程设计方案，将光伏组件之间、光伏组件与逆变器之间的电缆进行连线。
然后，将电缆与接线盒相连，确保连接牢固可靠。
3.4 逆变器安装逆变器是将光伏发电产生的直流电转换为交流电的设备，安装逆变器前需确保线路已连接好。
根据逆变器的型号和安装要求，进行相应的安装工作。
安装完成后，需要对逆变器进行调试，确保其正常工作。
3.5 系统接地光伏系统的接地是确保系统安全运行的重要措施，需要对系统进行接地处理。
接地要求符合电气安全标准，确保系统的电气安全性。
朝阳光伏发电安装施工方案
一、项目概述本朝阳光伏发电项目位于我国某地，装机容量为500MWp。
项目采用单晶硅光伏组件，分为295个方阵，平均每个方阵装机1.20MWp、1.90MWp、2.80MWp。
项目施工工期为80日历天，为确保工程质量和安全，特制定本安装施工方案。
二、施工准备1. 人员组织项目施工团队由土建施工队、设备安装施工队、材料仓库等组成。
土建施工队负责建筑工程和小岛工程部分，设备安装施工队负责光伏发电设备安装部分，材料仓库负责物资贮存、发放及零配件加工。
2. 施工材料（1）光伏组件：单晶硅光伏组件，符合设计要求。
（2）光伏支架：铝合金光伏支架，具备足够的强度和稳定性。
（3）逆变器：符合设计要求的逆变器。
（4）电缆：符合设计要求的电缆。
（5）其他材料：电缆桥架、接地线、避雷针等。
三、施工流程1. 施工现场测量（1）对施工场地进行全面的测量，划分施工区域。
（2）根据设计要求，确定电池组件方阵的朝向方位角和倾斜角。
（3）测量安装场地的尺寸，确保安装位置符合设计要求。
2. 场地平整（1）对施工场地进行清淤、填土工作。
（2）按照设计要求，进行场地平整。
3. 光伏支架基础施工（1）根据设计要求，制作浇注光伏电池方阵的支架基础。
（2）基础预埋件要平整牢固。
4. 光伏组件安装（1）按照设计图纸，进行光伏组件的安装。
（2）光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。
（3）光伏组件安装允许偏差应符合规定。
5. 逆变器及配电柜安装（1）按照设计要求，进行逆变器及配电柜的安装。
（2）确保逆变器及配电柜安装牢固，接线正确。
6. 电缆敷设（1）按照设计要求，进行电缆敷设。
（2）确保电缆敷设整齐，连接牢固。
7. 防雷接地施工（1）按照设计要求，进行防雷接地施工。
（2）确保防雷接地系统可靠，接地电阻符合规定。
8. 系统调试（1）完成所有安装工作后，进行系统调试。
（2）确保光伏发电系统正常运行。
四、施工质量保证1. 严格按照设计要求和规范进行施工。
光伏安装施工方案(3篇)
第1篇一、项目背景随着我国能源结构的不断调整和新能源产业的快速发展，光伏发电作为清洁、可再生能源，越来越受到国家政策的大力扶持和市场的青睐。
为响应国家节能减排号召，提高能源利用效率，降低企业运营成本，本项目拟在厂区屋顶安装光伏发电系统，实现绿色、可持续发展。
二、项目概述1. 项目名称：厂区屋顶光伏发电系统安装项目2. 项目地点：厂区屋顶3. 项目规模：根据厂区屋顶面积和安装要求，预计装机容量为XXX千瓦（kW）4. 项目投资：预计投资金额为XXX万元5. 项目工期：预计施工工期为60天三、施工方案1. 施工准备（1）组织架构：成立光伏安装项目部，明确项目经理、技术负责人、施工队长等岗位人员职责。
（2）人员培训：对施工人员进行光伏发电系统安装、调试、维护等方面的专业培训。
（3）材料设备：根据项目需求，采购光伏组件、逆变器、支架、电缆等设备，确保设备质量。
（4）施工图纸：依据设计图纸，对光伏发电系统进行现场布局，确保安装位置合理、美观。
2. 施工流程（1）现场勘察：对厂区屋顶进行现场勘察，了解屋顶结构、承重能力、光照条件等，确保光伏发电系统安装可行性。
（2）基础施工：根据设计要求，进行光伏支架基础施工，确保支架安装牢固、稳定。
（3）光伏支架安装：按照设计图纸，将光伏支架安装到位，确保支架与基础连接牢固。
（4）光伏组件安装：将光伏组件安装到支架上，确保组件安装平整、牢固。
（5）逆变器安装：将逆变器安装到逆变器间，确保逆变器与光伏组件连接牢固。
（6）电缆敷设：按照设计要求，进行电缆敷设，确保电缆连接牢固、安全。
（7）系统调试：对光伏发电系统进行调试，确保系统运行正常。
（8）系统验收：对光伏发电系统进行验收，确保系统符合设计要求。
3. 施工技术要点（1）支架安装：支架基础施工要严格按照设计要求进行，确保支架安装牢固、稳定。
（2）光伏组件安装：光伏组件安装要平整、牢固，避免出现倾斜、扭曲等现象。
（3）逆变器安装：逆变器安装要确保与光伏组件连接牢固，避免因连接不良导致故障。
光伏发电项目施工方案
光伏发电项目施工方案
一、项目概况
1、项目名称：xxx光伏发电项目
2、建设规模：总装机容量约350KW
3、表观面积：约1800平方米
4、投资总额：约300多万元
5、可行性研究：同意实施
6、竣工时间：约四个月
二、安装现场环境及基础设施
1、安装现场环境
安装现场的查勘已完成，土地处于城市街区，水电、通讯、交通等基
础设施齐全，安装地面多为水泥砖，可满足安装要求。
2、安装基础设施
按照安装要求，安装基础设施包括电力线路、照明系统、安全防护等。
1）电力线路
电力线路包括两部分，一是从发电站引出的220KV高压架空线路及配
套220KV高压变压器，可从发电站引出的高压输电线路，二是从发电站引
出的低压架空线路及配套的低压配电房及其他低压连接线路，可将电能输
入用户配电房。
2）照明系统
光伏发电站照明系统的安装需满足其安全卫生、便利的要求，主要包
括外立面照明、入口门廊照明、保安箱照明、电气箱照明、进出口处照明、应急照明等，共计约400多个照明位置，照明功率为7W；保安箱等多个
照明位置，照明功率为20W。
3）安全防护。
光伏安装定点施工方案
一、工程概述本光伏安装项目位于我国某地，占地面积约为XX平方米，预计装机容量为XX兆瓦。
项目采用地面式光伏发电系统，主要建设内容包括光伏组件安装、逆变器安装、电气设备安装、支架安装、电气线路敷设等。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 施工组织成立项目施工领导小组，负责项目的全面管理；成立施工班组，明确各班组职责，确保施工质量。
2. 施工人员施工人员需具备相关资质，熟悉光伏发电系统施工流程和操作规范。
施工前，对全体施工人员进行技术交底和安全教育。
3. 施工材料根据设计图纸，采购光伏组件、逆变器、支架、电气设备、电缆等材料，确保材料质量符合国家标准。
4. 施工设备准备施工所需的吊装设备、测量仪器、焊接设备、电焊机、切割机等施工设备。
三、施工工艺1. 施工流程（1）基础施工：根据设计图纸，进行基础开挖、垫层铺设、混凝土浇筑等工序。
（2）支架安装：按照设计要求，进行支架的安装，确保支架水平度和垂直度。
（3）光伏组件安装：将光伏组件安装到支架上，确保组件的清洁和牢固。
（4）逆变器安装：按照设计要求，将逆变器安装到指定位置，并做好接地处理。
（5）电气设备安装：安装电表、配电盘等电气设备，并做好接地处理。
（6）电气线路敷设：敷设电缆，连接光伏组件、逆变器、电气设备等，确保线路安全可靠。
（7）调试与验收：对光伏发电系统进行调试，确保系统运行正常。
2. 施工要点（1）基础施工：确保基础平整、牢固，满足光伏支架的安装要求。
（2）支架安装：支架安装过程中，严格控制水平度和垂直度，确保光伏组件的安装质量。
（3）光伏组件安装：组件安装前，确保组件清洁、无损坏；安装时，注意组件之间的间距，确保牢固。
（4）逆变器安装：逆变器安装过程中，注意设备接地，确保安全可靠。
（5）电气设备安装：电气设备安装过程中，严格按照规范要求进行，确保设备运行正常。
（6）电气线路敷设：线路敷设过程中，注意电缆的固定和标识，确保线路安全可靠。
光伏发电项目安装施工方案
光伏发电项目安装施工方案1. 项目概述本文档旨在提供光伏发电项目的安装施工方案。
光伏发电项目作为一种清洁能源产业，具有环保、可再生的特点，其安装施工方案的设计和执行对项目的运行成败至关重要。
2. 方案目标本安装施工方案的主要目标包括： - 确保光伏发电项目按计划顺利进行安装； - 保障项目的安全、高效、高质量完成； - 优化项目的投资回报率。
3. 方案实施步骤3.1 前期准备在正式进行安装施工之前，必须完成以下准备工作： 1. 确定光伏发电项目的选址，并依据选址条件进行可行性研究。
2. 设计光伏发电系统的方案，包括组件布局、逆变器选型等。
3. 编制项目施工计划，包括人力资源、物资采购等。
4. 申请项目施工相关的许可证件。
5. 确保项目所需的资金到位。
3.2 设备安装设备安装是整个项目的核心环节，以下是设备安装的具体步骤： 1. 按照设计方案进行基础工程施工，包括场地平整、基坑开挖、土方填筑等。
2. 安装光伏组件支架，确保支架安装牢固，符合相关安全要求。
3. 安装光伏组件，确保组件的安装方向和倾角等参数符合设计要求。
4. 安装光伏逆变器及相关配电设备，确保设备的电气安装符合相关标准。
5. 进行电气连接，包括组件与逆变器的连接、逆变器与电网的连接等。
6. 安装并调试系统监控与控制系统，确保系统的监测和管理功能正常运行。
3.3 系统调试与测试在设备安装完成后，需要进行系统调试与测试，以确保光伏发电系统的正常运行。
具体步骤如下： 1. 对整个光伏发电系统进行电气检测，确保电气连接和设备工作正常。
2. 对系统进行并网试运行，确保光伏发电系统与电网的连接稳定可靠。
3. 进行系统的性能测试，包括发电效率、发电量等指标的测试与评估。
4. 对系统进行数据监测与分析，检测系统的运行状态和性能。
3.4 施工验收与运维在系统调试与测试完成后，进行施工验收，包括： 1. 对项目的整体安装质量进行评估，包括基础工程、设备安装、电气连接等方面。
光伏安装施工方案
光伏安装施工方案一、项目概述光伏（太阳能光电）发电是利用光伏电池将太阳辐射能转换为电能的一种清洁能源发电方式。
本项目致力于为客户提供光伏安装施工方案，以实现可持续发展和减少对传统能源的依赖。
二、工程准备1. 确认项目需求：与客户沟通，了解其发电需求以及现有用电情况，制定合理的光伏系统规模和发电量目标。
2. 现场勘察：对安装光伏系统的建筑物或场地进行现场勘察，评估光照情况，确定安装方案和设备位置。
三、设计方案1. 系统设计：根据现场勘察结果，确定光伏系统的组件类型、数量和布局。
考虑各种因素，如建筑物方位、倾斜角度、遮挡物等，优化设计方案，以最大程度提高发电效率。
2. 电气设计：设计光伏系统与现有电网之间的连接方式，包括光伏逆变器、变频器、配电箱等设备的选型和布局。
确保系统安全可靠地将发电功率输送到用电设备或电网。
四、采购与施工1. 设备采购：根据设计方案，在市场上寻找合适的光伏组件、逆变器等设备供应商，进行设备采购。
确保设备质量和性能稳定可靠。
2. 施工准备：组织施工队伍，准备施工工具和材料。
制定详细的施工计划，并充分考虑施工过程中的安全和质量要求。
3. 施工过程：a. 组件安装：根据设计方案，安装光伏组件于预定位置，确保组件的固定和安全。
b. 电气连接：根据电气设计方案，连接光伏组件、逆变器、变频器和配电箱等设备，确保正常的电气连接。
c. 系统调试：对安装完成的光伏系统进行测试和调试，确保系统正常运行并符合设计要求。
五、验收和运维1. 验收测试：对已完成的光伏系统进行验收测试，检查系统的电气性能、发电效率等指标是否达到设计要求。
2. 培训与交接：向客户提供光伏系统的操作和维护培训，确保客户了解系统的运行原理和日常维护方法。
完成工程交接手续。
3. 运维管理：建议客户定期对光伏系统进行检查和维护，清理组件表面、检查设备运行状况、记录发电数据等，确保系统长期稳定运行。
光伏安装施工方案的实施过程中，需要严格按照设计方案和施工规范进行操作，确保工程的质量和安全。
光伏发电项目安装施工方案
光伏发电项目安装施工方案
（一）项目简介
本项目是指建设太阳能光伏发电工程，建设规模为XX（具体数值以
实际项目情况为准）平方米，装机容量XX兆瓦，是XXX（省/市/县）第
一家太阳能光伏发电项目，具有重要的历史意义与社会效益。
项目年发电
量可达XX兆千瓦时，年发电收入可达XXX万元，将大幅度解决XXX（省/
市/县）能源负荷不足的状况。
（二）施工技术方案
1.进场准备
1.1全部施工人员必须参加安全教育，完成安全培训，并拥有相关施
工证书；
1.2按计划组织施工人员，携带安全工器具与施工设备，熟悉施工要求；
1.3组织施工人员携带消防器材、安全工器具及施工材料，认真检查，以保证施工的有序开展；
1.4组织施工人员完成现场施工准备工作，加强质量管理，以保证施
工质量；
1.5组织施工人员按照施工方案分析现场情况，制定施工细节，以保
证安全可靠；
1.6安排好施工人员的作业，负责协调解决施工工序与施工过程中出
现的问题，以保证施工进度。
2.部件安装
2.1安装太阳能组件：检查太阳能组件产品的质量，按照计划要求装设太阳能组件；
2.2安装变流器：根据装机容量，考虑太阳能系统的构成及太阳能发。
光伏发电项目安装施工方案
光伏发电项目安装施工方案一、项目背景和概述光伏发电项目是利用太阳能的光能进行发电，是一种清洁、可再生的能源。
该项目将建设在城市郊区的一块空地上，预计总装机容量为10兆瓦，主要包括太阳能电池板、支架、逆变器等设备的安装和系统调试。
本文将详细阐述光伏发电项目的安装施工方案。
二、工程准备1.施工组织及管理项目设立专门的施工组织和管理机构，包括项目经理、技术人员和施工人员等。
2.现场准备工作为了确保施工的顺利进行，需要提前进行现场准备工作，包括清理施工地点、标定工作区域、搭建临时工地设施等。
三、组件支架安装1.结构安装根据设计要求，布置支架结构的位置和尺寸。
支架结构的安装必须牢固可靠，符合安全要求。
2.组件安装根据设计图纸，安装太阳能电池板在支架上。
在安装过程中，要保证电池板的表面不被划伤或污染。
四、电缆敷设1.电缆敷设路径规划根据设计要求和现场情况，规划电缆的敷设路径。
要确保电缆的敷设路径不被障碍物所阻挡，同时避免与其他设施发生冲突。
2.电缆敷设及连接将电缆沿敷设路径进行固定，并连接到逆变器和组件上。
连接时要保证连接牢固可靠，同时进行必要的绝缘保护。
五、逆变器安装1.逆变器位置确定根据设计要求，确定逆变器的安装位置。
逆变器的位置应该远离水源、高温、强电磁干扰等。
2.逆变器安装将逆变器安装在合适的位置，并进行牢固固定。
安装过程中要注意逆变器与电缆的连接和固定，确保安装的稳定性和可靠性。
六、系统调试和运行1.组件调试在安装完成后，对组件进行调试，确保每个组件的电流、电压等参数符合要求。
如发现故障或异常，及时进行处理和修复。
2.逆变器调试对逆变器进行调试，确保其输出电压、频率等参数稳定。
如发现异常，要进行相应的检修和调整。
3.系统运行检验在调试完成后，对整个光伏发电系统进行运行检验。
检验内容主要包括系统的功率输出、系统的稳定性以及系统的安全保护等方面。
七、工程验收工程竣工后，需要进行工程验收。
验收内容包括系统的设备完好无损、性能稳定可靠以及达到设计要求等方面。
光伏发电项目安装施工方案
光伏发电项目安装施工方案目录1. 项目概述 (2)1.1 项目背景 (2)1.2 项目目标 (3)1.3 项目范围 (4)2. 施工准备 (5)2.1 施工组织设计 (5)2.2 施工人员安排 (6)2.3 施工设备和材料准备 (7)3. 光伏组件安装 (7)3.1 支架安装 (9)3.2 光伏组件安装 (10)3.3 连接器安装 (11)4. 逆变器安装 (12)4.1 逆变器吊装 (13)4.2 逆变器接线 (14)5. 电缆敷设 (15)5.1 电缆选型 (17)5.2 电缆敷设方案 (18)6. 并网系统安装 (19)6.1 并网变压器安装 (20)6.2 并网开关安装 (21)7. 监控系统安装 (22)7.1 SCADA监控系统安装 (23)7.2 PVT监控系统安装 (24)8. 调试与验收 (25)8.1 各系统调试 (26)8.2 最终验收 (27)9. 运维与管理 (28)9.1 建立运维体系 (29)9.2 做好巡检工作 (30)10. 安全与环保 (31)1. 项目概述本方案概述了XX光伏发电项目建设的安装施工计划。
该项目位于XX地区，总装机容量为XX千瓦（千owatt），采用XX型光伏组件，设计年发电量为XX度(megawatthour)。
本方案将详细阐述项目施工内容、技术路线、施工组织、安全环保以及质量保障等环节，旨在确保项目在安全、高效、高质量、按期完成的目标基础上顺利进行。
1.1 项目背景随着全球能源需求持续增长和环境保护意识的增强，可再生能源尤其是光伏（Photovoltaic, PV）电池的发展成为应对能源危机和减少碳排放的重要途径。
本项目旨在建设一座高效率、环保型的大型光伏发电站，预期将为所在区域注入清洁能源，为推动绿色低碳经济转型提供动力。
项目的地域位于 X（地理位置），具备良好的光伏发电潜力。
该地区天气稳定、日照充足，尤其在夏秋季节，日照时长和太阳辐射量达到最佳水平。
安装光伏的施工方案
本项目为某地区光伏发电项目，位于我国某省某市某区，占地面积约10亩。
项目总投资约500万元，建设规模为500千瓦。
项目建成后，预计年发电量约为50万千瓦时，可有效减少二氧化碳排放量约300吨。
二、施工方案1. 施工准备（1）人员准备：组织一支专业施工队伍，包括项目经理、技术负责人、施工员、安全员、电工、木工等，确保施工过程中各项任务顺利完成。
（2）材料准备：根据设计图纸和施工要求，提前准备光伏组件、支架、逆变器、电缆、接地装置等材料。
（3）设备准备：提前准备施工所需的各种机械设备，如挖掘机、装载机、吊车、切割机、焊接机等。
2. 施工工艺（1）基础施工：按照设计图纸要求，进行光伏支架基础施工。
首先，进行场地平整，然后进行基础混凝土浇筑，确保基础牢固、平整。
（2）支架安装：基础混凝土达到设计强度后，进行支架安装。
首先，进行支架零部件检查，确保质量合格。
然后，按照设计要求进行支架组装，并安装到基础上。
（3）光伏组件安装：支架安装完成后，进行光伏组件安装。
首先，进行组件检查，确保质量合格。
然后，按照设计要求进行组件安装，并连接好电缆。
（4）逆变器安装：逆变器安装在前端设备间内，按照设计要求进行安装，并连接好相关电缆。
（5）配电系统安装：安装电表、配电盘等设备，连接分布式光伏系统和电网。
3. 施工质量控制（1）严格按照设计图纸和施工规范进行施工，确保施工质量。
（2）对施工过程中的关键环节进行严格控制，如基础施工、支架安装、光伏组件安装等。
（3）对施工过程中发现的质量问题及时进行处理，确保工程质量。
4. 施工安全（1）加强施工人员的安全教育，提高安全意识。
（2）施工过程中，严格执行安全操作规程，确保施工安全。
（3）对施工现场进行定期检查，消除安全隐患。
三、施工进度（1）施工准备阶段：1个月（2）基础施工阶段：2个月（3）支架安装阶段：1个月（4）光伏组件安装阶段：1个月（5）逆变器安装阶段：1个月（6）配电系统安装阶段：1个月（7）调试和验收阶段：1个月总计：8个月四、项目验收（1）施工完成后，组织相关部门进行项目验收。
光伏发电安装施工方案
光伏发电安装施工方案随着可再生能源的重要性日益凸显，光伏发电作为一种清洁可持续的能源形式，得到了广泛的应用和推广。
为了确保光伏发电系统的高效稳定运行，合理的安装施工方案尤为重要。
本文将提出一种光伏发电安装施工方案，以确保系统的可靠性和安全性。
一、技术准备阶段光伏发电系统的安装施工前，需要进行充分的技术准备工作。
首先，需要进行项目勘察和规划，确定安装位置、光伏板的数量和布局等。
其次，需要进行光伏系统的设计和评估，确保系统的电能输出符合预期要求。
在这个阶段，还需要评估土壤质量、地形地势等因素对系统性能的影响，并做出相应的调整。
二、材料准备阶段在进行安装施工前，需要提前准备好所需的材料和工具。
常见的光伏发电系统所需材料包括光伏板、支架、连接线、逆变器等。
这些材料需要具备良好的质量和可靠性，以确保系统的长期稳定运行。
在选择材料时，需要考虑其适应环境的能力、性能指标以及供应商的信誉度。
三、安装施工阶段1. 光伏板安装光伏板是光伏发电系统的关键组件，其安装质量直接影响系统的发电效率和稳定性。
在安装光伏板时，需要考虑以下几个方面：（1）支架选择：根据光伏板的尺寸、重量等因素，选择合适的支架类型，如角钢支架、铝合金支架等。
（2）安装角度：根据所在地的纬度和季节变化，确定光伏板的安装角度，以最大程度吸收太阳辐射。
（3）安装间距：合理的安装间距可保证光伏板之间的通风和散热，防止过热导致性能下降。
2. 连接线布置连接线在光伏发电系统中起到承载电流和传输能量的作用。
在布置连接线时，需要注意以下几个方面：（1）短路保护：连接线需要足够耐高温、耐紫外线和耐电弧，以避免短路引发火灾。
（2）线缆长度：应根据光伏板之间的距离和逆变器的位置合理选择连接线的长度，减少能量损耗。
（3）排布方式：连接线应尽量避免交叉和过度弯折，保持整洁有序，便于后期维护和检修。
3. 逆变器安装逆变器是将光伏电能转换为交流电能的关键设备，其安装位置选择和布置影响着系统的运行效果。
居民楼顶光伏安装施工方案
一、工程概述本工程为居民楼顶光伏发电项目，旨在充分利用屋顶空间，提高能源利用率，减少居民生活用电成本，推动绿色低碳生活。
工程采用太阳能光伏发电系统，将太阳能转化为电能，通过并网接入居民家庭用电系统。
二、施工准备1. 工程设计：根据居民楼顶实际情况，进行光伏发电系统设计，包括光伏组件、逆变器、支架等设备选型，确保系统发电量、安全性和可靠性。
2. 材料设备：采购符合国家标准的光伏组件、逆变器、支架等设备，并确保设备质量。
3. 施工队伍：组建专业施工队伍，对施工人员进行培训，确保施工质量和安全。
4. 施工场地：对楼顶进行清理，确保施工环境整洁，无障碍物。
三、施工步骤1. 支架安装（1）根据设计图纸，确定支架位置，进行测量和标记。
（2）在楼顶预埋支架基础，确保基础牢固。
（3）安装支架，注意支架水平和垂直度，确保安装精度。
2. 光伏组件安装（1）将光伏组件从包装中取出，检查组件外观和性能。
（2）将光伏组件依次安装在支架上，确保组件之间连接紧密。
（3）检查组件安装质量，确保组件表面清洁、无划痕。
3. 逆变器安装（1）根据设计图纸，确定逆变器安装位置。
（2）将逆变器安装在指定位置，确保逆变器与支架固定牢固。
（3）连接逆变器输入输出线路，确保线路连接正确。
4. 并网接入（1）检查逆变器、光伏组件等设备运行状态，确保设备正常。
（2）将逆变器输出线路接入居民家庭用电系统。
（3）进行并网测试，确保并网成功。
四、施工质量控制1. 材料设备质量：确保光伏组件、逆变器、支架等设备符合国家标准，质量可靠。
2. 施工工艺：严格按照施工规范进行施工，确保施工质量。
3. 安装精度：确保支架、光伏组件、逆变器等设备安装精度，确保系统发电量。
4. 安全施工：加强施工现场安全管理，确保施工人员安全。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，防止意外事故发生。
3. 施工过程中，注意用电安全，防止触电事故。
安装光伏的施工方案
安装光伏的施工方案安装光伏发电系统需要一套完整的施工方案，下面是一个关于光伏发电系统施工方案的简要描述，共计700字左右：1. 前期准备：在施工之前，需要进行场地勘测和设计方案的确定。
场地勘测主要包括场地面积、地形地貌、土壤状况等的测量和分析，以便确定光伏组件的安装方式和支架类型。
设计方案包括光伏组件的布置、逆变器的选择和位置、电缆线路的走向等。
2. 材料采购和准备：根据设计方案确定所需的材料和设备，并进行采购，其中包括光伏组件、支架、逆变器、电缆线路、维护设备等。
同时还需要进行材料的检验和质量把关，确保施工材料的质量和符合要求。
3. 施工准备：将施工所需的设备和材料运抵施工现场，并进行组织协调和安排工作人员。
根据项目进度和施工计划，安排施工队伍的人员、设备和材料等资源。
4. 光伏组件安装：按照设计方案布置的要求，将光伏组件固定在支架上，并进行校正和调整，确保组件的水平和方向符合安装要求。
同时，要注意组件之间的间距和安全间隙，以确保光伏组件的安全和稳定。
5. 逆变器安装：根据设计方案确定逆变器的位置和布置，并进行固定安装。
逆变器安装完成后，要进行接线和连接测试，确保逆变器的正常工作和连接质量。
6. 电缆铺设：根据电缆线路设计方案，进行电缆的敷设和管道的铺设。
电缆敷设过程中要注意线路的走向和保护措施，确保电缆的安全和可靠。
7. 直流汇流箱和交流汇流箱安装：根据设计方案，将直流汇流箱和交流汇流箱安装在预定的位置，并进行接线和连接测试，确保汇流箱的正常工作和连接质量。
8. 系统调试和验收：完成光伏发电系统的安装后，要进行系统的调试和验收。
包括对光伏组件、逆变器、电缆线路等各个部分的测试和检验，确保系统的正常运行和达到设计要求。
9. 安全防护和维护：对已安装的光伏发电系统进行安全防护和定期维护。
包括对支架结构的检查、光伏组件表面的清洗、电缆线路的检修等，保证系统的安全可靠和高效工作。
10. 施工总结和文件归档：施工完成后，要对整个施工过程进行总结，并将相关文件和资料进行归档保存。
分布式光伏发电项目安装施工方案
分布式光伏发电项目安装施工方案一、施工材料准备措施1、施工材料供应措施为确保实现工程质量达到标准并按时完工的目标，特制定材料供应措施如下：本工程所用的太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏等设备材料，我公司将按合同进度计划提交材料需用计划，并负责购买、验收、运输、保管和试验。
2、材料供应的保证措施（1）工程部负责制定材料需用计划，并负责购买、运输、验收保管工作。
（2）由一名有丰富材料管理经验的工程师并送配多名责任心强的管理人员负责材料管理工作。
（3）根据长期以来与周边专业市场的业务联系，并按照相关质量体系标准，我公司已建立完善的合格分承包商花名册。
当遇到特殊情况，指定的材料供应不能按协议的规格、数量、质量或时间要求提供材料时，在征得承包人许可的前提下，我公司可迅速选择合格分承包商供应材料，避免材料应问题对工期造成延误。
3、主要工程量（1）建筑工程量站区内太阳能电池钢支架基础、干式变压器、配电箱柜等电气设备基础、电缆沟、地沟、穿孔爆破、道路及输电线路等。
（2）安装工程量站区内太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏、安防监控以及整个系统的调试和并网发电。
2、总体施工方案根据上述工程特性，为保证按质按量完成工程施工义务，我们计划：首先按建设单位设计单位提供的坐标点和控制桩，进行全面测量放线，摸清现场现状，对影响施工的障碍进行标注，并通知业主和设计单位。
进场道路已通，做为运送材料设备的通道。
分区域分段流水施工。
根据工程施工计划安排，各作业队分批进场施工。
1、货物及现场施工安排提前做好货物堆放场地的平整及防盗等工作，货物到达现场后有专人负责货物的统计和堆放和保管工作，做到集中堆放，货物数量清晰，货物质量严格把关。
光伏发电项目光伏支架及组件安装施工方案
光伏发电项目光伏支架及组件安装施工方案1.项目介绍本项目是一座光伏发电项目，旨在利用太阳能为周围地区提供电力。
项目总装机容量为X兆瓦，建设在Y平方公里的用地上。
2.施工准备2.1施工人员准备根据项目规模和工期要求，安排一定数量的专业安装人员进行施工。
施工人员需要具备相关的电气、焊接和机械知识，并且必须参加安全培训。
2.2设备准备准备包括起重机、焊接机、螺栓切割机、螺栓扭矩扳手等在内的必要设备，并确保这些设备在施工过程中的可靠性和可用性。
3.安全措施3.1安全教育在施工前，对施工人员进行全面的安全教育，并对他们进行安全操作规程的培训。
安全教育的内容包括防止火灾、防止电击、安全使用机械设备等。
3.2安全防护根据施工现场的具体情况，采取必要的安全防护措施，如设置安全围挡、安装防护网、提供防护用具等，确保施工现场的安全。
4.施工工序4.1钢结构施工首先进行钢结构的施工，包括支架框架的制作和焊接、螺栓的安装等。
同时要进行质量检查，确保支架的垂直度、平整度等符合要求。
4.2组件安装完成钢结构施工后，开始进行光伏组件的安装。
根据设计图纸，将组件逐一安装到支架上，并使用螺栓或者其他固定装置进行固定。
4.3电气连接组件安装完成后，进行电气连接。
将组件间的直流电缆进行连接，并接地。
同时，将直流电缆与交流电缆进行连接，接入变流器，并进行接地保护。
4.4调试和运行完成电气连接后，对光伏发电系统进行必要的调试和测试。
测试内容包括组件的开路电压、短路电流以及交流电压和电流的输出等。
完成测试后，系统进入正常运行。
5.质量控制在施工过程中，进行施工质量的控制。
对焊接、螺栓安装、电气连接等工序进行质量检查，并制作记录。
对发现的质量问题及时进行整改，并确保整个施工过程的质量符合设计和规范要求。
以上是光伏发电项目光伏支架及组件安装施工方案的简要内容。
在实施过程中，还应根据具体情况进行详细制定，并确保施工过程的安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、工程概况1.1.工程名称：xxx补项目1.2.工程地点：1.3.建设单位:1.4.设计单位：1.5.施工单位：1.6.桩基工程概况：本工程基础按照设计采用地锚螺旋桩基。
2、工程范围30MW光伏发电光伏方阵（分30个区）接线、直流电缆敷设、直流柜、逆变器及箱变安装。
3、施工方案3.1 汇流箱的安装、施工时间及人员配备3.1.1 汇流箱安装1）汇流箱订货前根据图纸及控制要求进行复核，确保无误后方可订货；2）到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠；3）汇流箱安装前，将角钢焊接于支架立柱上，角钢必须保证水平；4）然后将M8螺栓固定在L型钢上，锁紧。
3.1.2施工时间及人员安排1）施工时间计划安装用时4天，即从12月11日开始到12月15日完成。
2）人员安排电工18人，3人/组，6组。
3）计划情况每天完成100个左右，需4天完成。
3.2电缆线槽敷设、导线敷设,施工时间及人员安排3.2.1 电缆线槽敷设、导线敷设1）电气线管安装和导线的敷设应按设计图纸及规范要求进行，当需修改设计时，应经业主和设计人员同意，有文字记录才能施工。
2）各系统施工前，做一组样品经业主和监理确认后方可进行施工。
3）光伏组件线放置于第二根C型钢内，并用扎丝扎好；相邻两组之间过线从第二根横梁上过，穿阻燃PVC管，用扎带扎紧；电缆从C型钢出来后用阻燃PVC管固定在斜支撑上，用扎带固定好，然后进入汇流箱。
4）各系统的布线符合国家现行最新的有关施工和验收规范的规定。
5）各系统布线时,根据国家现行标准的规定,对导线的种类、电压等级等进行检验。
6）管内或线槽穿线应在建筑抹灰及地面工程结束后进行。
在穿线前管内或线槽内的积水及杂物清除干净。
7）各系统导线敷设后，应对每一回路的导线用500V兆欧表测量其绝缘电阻，其对地绝缘电阻值，一般线路应不小于0.5MΩ,颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上,也可标记在所选择的易识别的位置上(如端部或可接触到的部位)。
8）线管敷设要连接紧密，管口光滑；护口齐全。
9）线槽敷设完毕后将光伏电缆长度放好（接头处应留有预留量），一端采用与太阳能电池组件配套的光伏专用接头，红色线代表正极，黑色线代表负极。
10）光伏电缆线过相邻两组之间时穿过阻燃PVC管，到汇流箱处时应穿阻燃PVC 管，套上号码管，用剥线钳拨开一段绝缘皮，拧紧后接入汇流箱。
3.2.2 施工时间及人员的安排1) 施工时间安装计划用时4天，即从11月11日开始到11月15日完成。
2)人员安排线槽人员配备20人，2人/组，共10组。
3）施工顺序、计划施工顺序：布料→钻孔→线槽固定。
先组织4个人员及四辆车进行布料，每天完成10MW,预计完成时间需3天左右；然后10把电钻进行钻孔，每天完成5方阵，6天时间完成。
3.3电池板接线，施工时间及人员安排3.3.1 电池板接线1）根据电站设计图纸确定电池板的接线方式。
2）电池板连线均应符合设计图纸的要求。
3）接线采用多股铜芯线，拧紧，接线前应用专用工具压紧，不能有松动。
4）接线时应注意勿将正负极接反（红线为正极，黑线为负极），保证接线正确。
每组串为22块太阳能电池板，电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。
5）将电池板串与汇流箱的连接电缆连接，电缆的金属铠装应接地处理。
3.3.2施工时间及人员安排1）施工时间安装计划用时10天，即从11月15日开始到11月25日完成。
2）人员安排配备人员18人，3人/组，共6组。
3）施工顺序、计划光伏板接线→放线→绑扎→做电缆头。
先组织15个人员进行放线， 10天时间完成。
3.4 直流电缆敷设3.4.1 直流电缆（汇流箱至直流柜）敷设1）施工顺序施工准备（做电缆接头）→电缆沟开挖→放线→电缆敷设→电缆的固定→电缆接线。
2）施工工具压线钳、美工刀、剥线钳、钳子、万用表等电气用具。
3）人员安排20名电工和30个辅助工人,10人/组，电工4名，辅助工人6名；合计5组。
4）施工时间计划在11月21日开始进行电缆敷设，整个周期需要20天时间。
5）施工方法：（1）、室外预埋管，要求两端做成喇叭口，并去除毛刺，保持光洁。
（2）、电缆管的弯曲半径符合所穿入电缆半径的规定，每管宜只穿1根电缆。
每根电缆管最多不超过3个弯头，直角弯不应多于2个，采用钢管保护时，应在外表涂防腐漆、镀锌管锌层剥落处也应涂漆；（3）、电缆沟深度不低于1.4m；（4）、直埋敷设电缆的接头配置，应符合下列规定：接头与邻近电缆的近距，不得小于0.25m；并列电缆的接头位置宜相互错开，且近距不宜小于0.5m；（4）、管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍；（5）、遇到与防雷接地、通讯控制线及高压电缆有交叉或并行排列的地方，应考虑分层处理；（6）、对于暗敷的套管，做好隐蔽工程记录、验收合格后，方可隐蔽；（7）、电缆敷设A、电缆及其附件到场后，按要求进行检查：B、电缆技术文件是否齐全；C、电缆型号、规格、长度是否符合订货要求；D、电缆外观应无损伤，附件齐全；E、电缆封端严密；F、电缆符合有关的IEC标准，所有的电缆应是新的且电缆的芯线均采用铜芯。
G、电缆敷设前，对电缆进行绝缘测试，低压电缆用1000V摇表测试，动力电缆绝缘电阻不小于10兆欧。
H、电缆敷设采用支架滚动敷设，这样可以避免电缆受到过大的应力。
I、电力电缆和控制电缆分开敷设，在电缆沟内敷设时，控制电缆在电力电缆的下方，和各种设备及管道距离符合要求。
J、电缆敷设时，先编好电缆表，安排好先后顺序以避免交叉。
K、电缆在电缆头附近留足备用长度，其最小弯曲半径不得小于其外径的10倍，中间不允许有接头。
L、电缆的两端，转弯处挂电缆牌，电缆牌的内容编号、电缆规格型号、起始端。
M、电缆的封头1）、交联电力电缆的封头严格按生产厂家的电缆收缩密封剂或环氧树脂。
2）、户外电缆进线箱的电缆进线3）、当电缆进入电缆进线箱，每根电缆采用合适的夹件来固定；3.4.2 直流电缆（直流柜至逆变器）敷设1）施工顺序施工准备（做电缆接头）→放线→电缆的固定→电缆接线。
2）施工工具扳手。
3）人员安排10名电工和10个辅助工人,4人/组，电工2名，辅助工人2名；合计5组。
4）施工时间计划在11月28日开始进行电缆敷设，整个周期需要15天时间，每天完成2个逆变器室的安装。
5）施工方法：（1）、用砂纸将电缆槽支架的毛刺打磨光滑；（2）、电缆敷设前，对电缆进行绝缘测试，低压电缆用1000V摇表测试，动力电缆绝缘电阻不小于10兆欧。
（3）、电缆的两端，转弯处挂电缆牌，电缆牌的内容编号、电缆规格型号、起始端。
（4）直流柜至逆变器电缆采用ZR-YJV-1kV-2*95,6根，每台直流柜至逆变器器分别接3根3.5米和5米。
3.4.3 高压电缆敷设1）施工顺序施工准备（做电缆接头）→放线→电缆的固定→电缆接线。
2）施工工具扳手。
3）人员安排10名电工和10个辅助工人,4人/组，电工2名，辅助工人2名；合计5组。
4）施工时间计划在11月21日开始进行电缆敷设，整个周期需要15天时间，每天完成2个逆变器室的安装。
1）本标段电缆敷设采用的方式有人力敷设法和机械敷设法。
A、对于小截面的电缆采用人力敷设法，在一些敷设条件不好的地方，如转弯半径较小处，可装平铁滑轮、转角滑轮和钢管等辅助装置，以确保电缆按规范要求敷设。
B、对于大截面的电缆采用机械敷设法。
根据以往的施工经验，用电缆输送机敷设电缆，不但节约了大量的时间，而且可提高劳动生产率，以确保施工进度的准时实现。
机械敷设电缆，还能确保电缆的完好，并降低工程造价。
2）动力电缆、控制电缆严格按施工图纸要求分层政敷设。
3）电缆盘处必须设专人负责，根据拟定的电缆敷设清册及顺序架设电缆盘，电缆必须从电缆盘的上方引出，施放时电缆盘的转动速度应和电缆的引速度相匹配。
4）在每次电缆敷设时，由总负责人指定电缆敷设指挥者，所有敷设人员应听从指挥者的统一发令。
指挥者在敷设过程中，应对敷设路径进行巡视，并随时通过对讲机与电缆敷设终点设备负责人联系，以使掌握电缆敷设到位情况。
5）每根电缆敷设完毕后要及时进行整理，并将附在电缆外皮上的泥土及脏物擦干净，在桥架转弯处、竖井上下处、桥架向上向下弯头处、直线段桥架每隔一6）电缆敷设一次到位，即每根电缆敷设完毕后，及时将电缆穿入盘、箱内，以防电缆遭受不必要的损伤。
电缆敷设在易积粉尘或易燃的地方时，采用封闭电缆槽或穿电缆保护管。
7）电缆的弯曲半径不小于其外径的10倍，电缆保护管的弯曲半径须满足上述要求。
8）在电缆两端应挂有标明编号并可长期识别的标志牌。
9）电缆敷设完毕，电缆两端应及时加以封闭。
10）严禁敷设有明显机械损伤的电缆。
电缆敷设时，要防止电缆之间及电缆与其它硬质物体之间的磨擦。
3.5、主要电气的安装：3.5.1、直流柜和逆变器的安装1）安装计划安装时间：逆变器室具备设备搬运的条件。
拟计划从12月1号开始，每天3组，大约5天时间。
2）人员配置30人，10人/组，3组。
3）施工工具16吨吊车二台，平板车4辆，液压车4辆，滚管和吊带若干。
4）施工顺序A、直流柜订货前根据图纸及技术规范书要求进行复核，确保无误后方可订货；B、到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠；C、箱安装前，做好基础槽钢的制安工作，槽钢埋设前除锈调直，并按图纸标高安装，再进行水平校正，其水平误差每米不大于 1mm，累计不超过5mm。
槽钢基础用扁钢和接地网可靠连接。
D、用吊车将设备吊至平板车上，运至逆变器是附近，然后用吊车卸下，通过液压车和滚管将设备就位；就位时一定保证设备完好，无明显划痕和摩擦。
E、设备固定好后，要进行内部检查、清扫，柜内各构件间连接牢固，各种设备擦干净，柜内没有杂物，盘面标志牌标志齐全，正确并清晰。
3.5.2 变压器，我方采用汽车吊，将变压器吊至拖运架，再由拖架将变压器拖运到基础，再用4台液压千斤顶降至基础上。
（1）、变压器附件安装升高座安装：安装前先完成电流互感器的试验；电流互感器出线端子板应绝缘良好，其接线螺栓和固定件的垫块应紧固，端子板应密封良好，无渗油现象，应使电流互感器铭牌位置向油箱外侧，放气塞位置应在升高座的最高处。
（2）、瓷套管安装：瓷套管表面应无裂缝、伤痕，套管、法兰颈部及均压环内壁应清擦干净，套管应经试验合格；充油套管无渗油现象，油位指示正常，油标应面向外侧，套管末屏应接地良好。
（3）、压力释放器安装：压力释放器的安装方向应正确；阀盖和升高座内部应清洁，密封良好；电接点应动作准确，绝缘良好。
（4）、储油柜安装：储油柜安装前应清洗干净，柜中的隔膜应完整无破损。
